供水管网的管材的要求----------------------- -----------------------日期：供水管网的管材综述摘要：本文阐述了供水管网的功能要求；扼要叙述了管材的类别与适用围；具体讲述了各类管材的特点与质量情况；并对各类管材从水力条件、物理性能、价格、工程造价等方面进行了比较，提出了推荐性建议。
前言近十年来，因工作需要，笔者对供水管网所用的管材进行了一些调研，对各类材质的管厂参与了一些考察活动，并于1998年7月以来先后撰写了“供水管网的管材评述”、“浅谈热塑性塑料管材的相关问题”、“球墨铸铁管与管件相关问题的商讨”、“关于预应力钢筒砼管（PCCP）的推广应用”、“关于供水管材卫生状况的评价问题”共五篇，均在“中国水网”上发表过，在省、国一些相关会议上进行了交流。
近年根据主管部门的一些要求，管材市场上的一些新行情，本文进行了综合，并进行了局部充实与调整，综述意见很难周全，在此仅抛砖引玉，与业同行共同商讨。
1.供水管网的功能要求供水企业的根本任务是向用户提供清洁的饮用水，连续供应有压力的水，同时降低供水费用。
为此，供水管网作为供水系统的重要环节，对于它的硬件有以下五点要求：(1)封闭性能高供水管网是承压的管网，管道只有良好的封闭性，才是连续供水的基本保证。
(2)输送水质佳自来水从水厂到用户，要经过较长的管道，往往需要几个小时乃至几天。
管网实际上是一个大的反应器，出厂水未完成的化学反应将在管网中继续进行，并且含氯水与管壁发生新的接触，有可能产生新的反应，这些反应有生物性的、感官性的以与物理化学性的。
因此要求管道壁既要耐腐蚀性，又不会向水中析出有害物质。
(3)水力条件好供水管道的壁不结垢、光滑、管路畅通，才能降低水头损失，确保服务水头。
(4)设备控制灵一个大城市的供水管网，管道总长度少的有数百公里，多的达数千公里，在这样的大型供水管网中有成千上万个专用设备，维持着管网的良好运行。

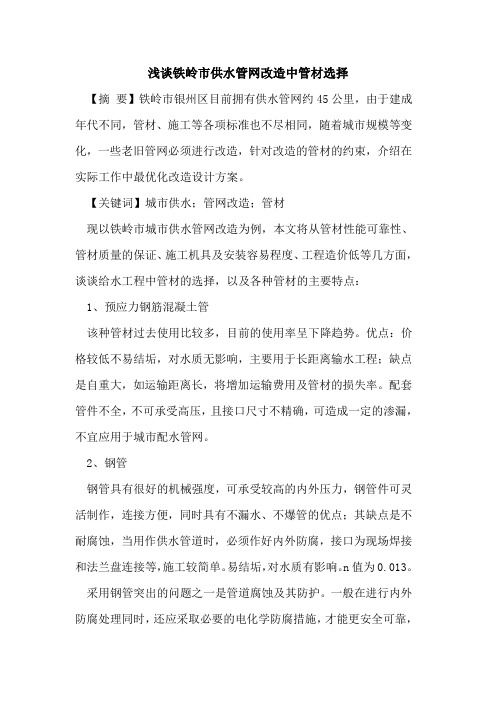

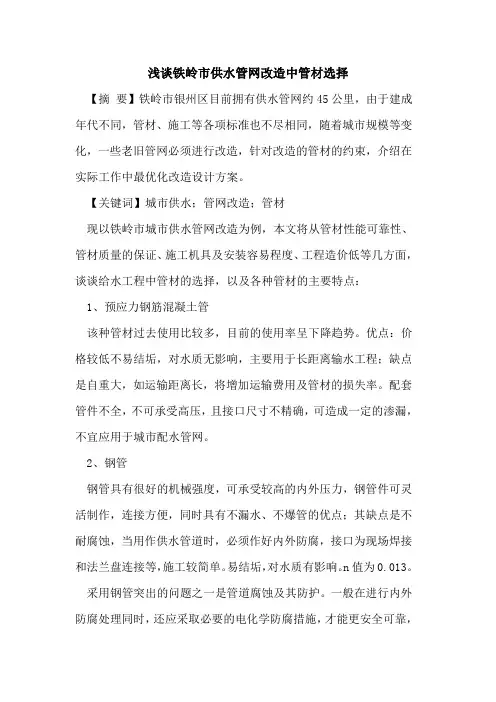

浅谈铁岭市供水管网改造中管材选择【摘要】铁岭市银州区目前拥有供水管网约45公里，由于建成年代不同，管材、施工等各项标准也不尽相同，随着城市规模等变化，一些老旧管网必须进行改造，针对改造的管材的约束，介绍在实际工作中最优化改造设计方案。
【关键词】城市供水；管网改造；管材现以铁岭市城市供水管网改造为例，本文将从管材性能可靠性、管材质量的保证、施工机具及安装容易程度、工程造价低等几方面，谈谈给水工程中管材的选择，以及各种管材的主要特点：1、预应力钢筋混凝土管该种管材过去使用比较多，目前的使用率呈下降趋势。
优点：价格较低不易结垢，对水质无影响，主要用于长距离输水工程；缺点是自重大，如运输距离长，将增加运输费用及管材的损失率。
配套管件不全，不可承受高压，且接口尺寸不精确，可造成一定的渗漏，不宜应用于城市配水管网。
2、钢管钢管具有很好的机械强度，可承受较高的内外压力，钢管件可灵活制作，连接方便，同时具有不漏水、不爆管的优点；其缺点是不耐腐蚀，当用作供水管道时，必须作好内外防腐，接口为现场焊接和法兰盘连接等，施工较简单。
易结垢，对水质有影响。
n值为0.013。
采用钢管突出的问题之一是管道腐蚀及其防护。
一般在进行内外防腐处理同时，还应采取必要的电化学防腐措施，才能更安全可靠，因此增加造价，此外钢管本身价格也较高，除非在特殊的情况下，建议尽可能减少钢管的使用。
3、玻璃钢管夹砂玻璃钢管是近几年发展起来的新型管材，由于其防腐性能优越和管材价格较低的优势，市场占有率在逐年攀升。
该种管材刚度较低，为了避免管道在埋设过程中径向变形，要求按其安装规范制作管道基础和管道两侧同线回填，分层夯实。
大口径（一般在dn800以上）管道在铺设时要求其两侧有一定高度的砂层。
回填土中不能含有碎石、冻土块和砖头等类似物体，以免损坏外层玻璃钢管。
主要优点为无须进行内外防腐，使用寿命长，日常维护费用低；重量轻，比重为1.65～1.95t/m3，施工运输方便；长期输水不结垢，管材本身防腐性能好，内表面光滑，n值仅为0.008～0.009；管件可灵活制作，连接方便，同时具有不漏水、不爆管的特点。
市政供水管网敷设施工方案1. 引言市政供水管网是城市供水系统中的重要组成部分，其质量的高低直接影响到居民的生活质量和城市的发展。
为了提高供水管网的质量和运维效率，减少供水事故和漏损，本文将阐述一种市政供水管网敷设施工方案，以满足城市不断增长的供水需求。
2. 敷设方案2.1 敷设材料选择敷设市政供水管网时，选择合适的材料对于管网的长期稳定运行至关重要。
以下是常用的供水管道材料：1.铸铁管：铸铁管具有良好的强度和耐腐蚀性，适用于中大型供水管网的敷设。
2.钢管：钢管具有优良的强度和耐压性能，适用于高压供水管道的敷设。
3.PE管：聚乙烯管具有轻质、耐腐蚀、易连接等优点，适用于小型供水管网的敷设。
4.PVC管：聚氯乙烯管具有良好的耐酸碱性和不锈蚀性，适用于一般供水管网的敷设。
根据供水管网的规模和需求，可以选择不同的敷设材料，例如在城市主干道上可以选择铸铁管或钢管，而在居民小区内可选择PE管或PVC管。
2.2 敷设路线规划敷设市政供水管网时，路线规划是一个重要的环节。
合理的路线规划不仅可以减少工程成本，还能最大限度地减少对城市交通和居民生活的影响。
在路线规划时，需要考虑以下因素：1.供水管网的起点和终点：起点通常选择水源地或供水厂，终点是城市各个供水节点（如居民区、工业区等）。
2.城市现有道路和地下管线情况：通过与城市规划部门和相关部门的沟通，了解现有的道路和地下管线情况，避免与其重叠或冲突。
3.地形和地质情况：通过地质勘测和地形分析，选择敷设线路时避开脆弱地质和不稳定地形，避免未来的管道沉降或破裂。
2.3 敷设工艺和施工方法在市政供水管网敷设过程中，采用合适的工艺和施工方法能够提高施工效率和质量，并减少对市民生活的不便。
敷设市政供水管网的一般工艺和施工步骤如下：1.管道布局：根据路线规划确定的敷设线路，在地面进行管道布局的划线工作，标明供水管道的位置。
2.挖掘沟槽：按照划线进行挖掘沟槽的工作，根据地形和地质情况合理控制沟槽的深度和宽度，保证管道的安全埋设。

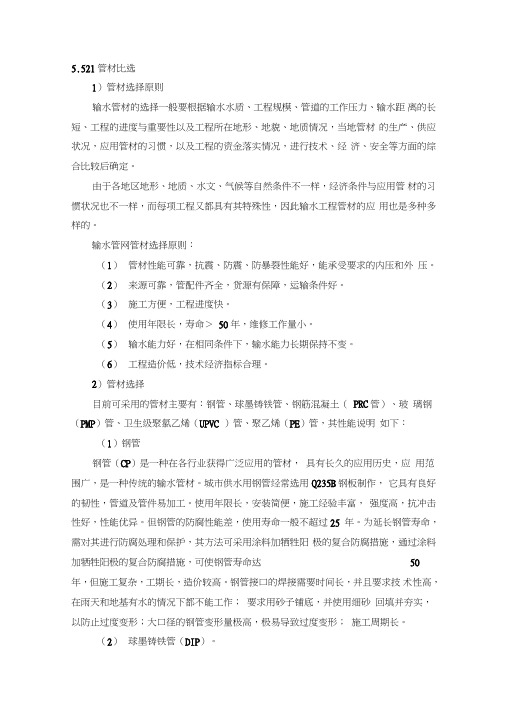

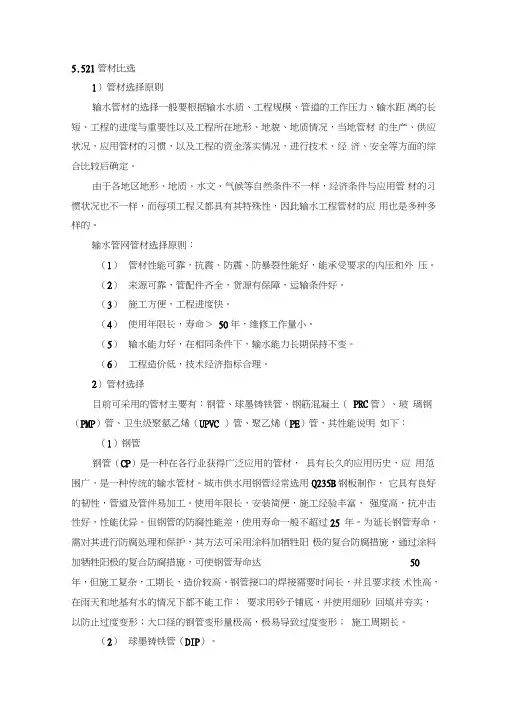

5.521管材比选1）管材选择原则输水管材的选择一般要根据输水水质、工程规模、管道的工作压力、输水距离的长短、工程的进度与重要性以及工程所在地形、地貌、地质情况，当地管材的生产、供应状况，应用管材的习惯，以及工程的资金落实情况，进行技术、经济、安全等方面的综合比较后确定。
由于各地区地形、地质、水文、气候等自然条件不一样，经济条件与应用管材的习惯状况也不一样，而每项工程又都具有其特殊性，因此输水工程管材的应用也是多种多样的。
输水管网管材选择原则：（1）管材性能可靠，抗震、防震、防暴裂性能好，能承受要求的内压和外压。
（2）来源可靠，管配件齐全，货源有保障，运输条件好。
（3）施工方便，工程进度快。
（4）使用年限长，寿命＞50年，维修工作量小。
（5）输水能力好，在相同条件下，输水能力长期保持不变。
（6）工程造价低，技术经济指标合理。
2）管材选择目前可采用的管材主要有：钢管、球墨铸铁管、钢筋混凝土（PRC管）、玻璃钢（PMP）管、卫生级聚氯乙烯（UPVC ）管、聚乙烯（PE）管，其性能说明如下：（1）钢管钢管（CP）是一种在各行业获得广泛应用的管材，具有长久的应用历史，应用范围广，是一种传统的输水管材。
城市供水用钢管经常选用Q235B钢板制作，它具有良好的韧性，管道及管件易加工。
使用年限长，安装简便，施工经验丰富，强度高，抗冲击性好，性能优异。
但钢管的防腐性能差，使用寿命一般不超过25 年。
为延长钢管寿命，需对其进行防腐处理和保护，其方法可采用涂料加牺牲阳极的复合防腐措施，通过涂料加牺牲阳极的复合防腐措施，可使钢管寿命达50年，但施工复杂，工期长，造价较高。
钢管接口的焊接需要时间长，并且要求技术性高，在雨天和地基有水的情况下都不能工作；要求用砂子铺底，并使用细砂回填并夯实，以防止过度变形；大口径的钢管变形量极高，极易导致过度变形；施工周期长。
（2）球墨铸铁管（DIP）。
球墨铸铁管的性能较灰口铸铁管有较大的提高，抗耐腐蚀性能远高于钢管，强度是灰口铸铁管的多倍，适应地基变形的能力及抗震效果好，重量较轻，承压高；发生漏水、渗水、爆管事故的现象很少，减少了管道的漏损和维修费用。
图文解析给排水工程中用到的16种管材，看懂了！来源：建筑工程鲁班联盟如有侵权请联系删除给排水常用管材总结1硬聚氯乙烯（PVC-U）管PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
PVC-U管道的优点：重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。
应用范围：城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。
2无规共聚聚丙烯（PP-R）给水管PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。
是欧洲90年代初开发应用的新型塑料管道产品。
PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。
它具有较好的抗冲击性能和长期蠕变性能。
PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。
号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。
PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。
PPR管材应用领域：1、建筑物的冷热水系统，包括集中供热系统；2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；3、可直接饮用的纯净水供水系统；4、中央(集中)空调系统；5、输送或排放化学介质等工业用管道系统。
3铝塑复合给水管铝塑复合管是最早替代铸铁管的供水管，其基本构成应为五层，即由内而外依次为塑料、热熔胶、铝合金、热熔胶、塑料。
铝塑复合管有较好的保温性能，内外壁不易腐蚀，因内壁光滑，对流体阻力很小；又因为可随意弯曲，所以安装施工方便。
市场上主要有三种铝塑给水管：1、PE／AL／PE（Polyethylene/Aluminum/Polyethylene）；2、PE／AL／PEX（Polyethylene/Aluminum/Crosslinked Polyethylene）；3、PEX／AL／PEX（Crosslinked Polyethylene/Aluminum/Crosslinked Polyethylene）。
常用管材简介及选型近些年来,建筑给排水的最大热点是新型管材的广泛应用。
传统的镀锌钢管和普通排水铸铁管由于易锈蚀、自重大、运输施工不便等原因被取而代之。
目前,建筑给排水常用管材主要有塑料管,金属管和复合管三种。
现在就常用管材的一些特性,优缺点,使用范围做一简要论述。
1.塑料管塑料管是合成树脂加添加剂经熔融成型加工而成的制品。
添加剂有增塑剂,稳定剂,填充剂,润滑剂,着色剂,紫外线吸收剂,改性剂等。
具有质轻、耐腐蚀、外形美观、无不良气味、加工容易、施工方便等特点。
塑料管有热塑性塑料管和热固性塑料管两大类。
热塑性塑料管采用的主要树脂有聚氯乙烯树脂（PVC ）、聚乙烯树脂（PE）、聚丙烯树脂（PP）、聚苯乙烯树脂（PS）、丙烯晴-丁二烯- 苯乙烯树脂（ABS ）、聚丁烯树脂（PB）等。
热固性塑料采用的主要树脂有不饱和聚酯树脂、环氧树脂、酚醛树脂等。
1.1 塑料管性能1.1.1 物理性能：塑料管的物理性能影响管道的安装方式,用途,补偿措施和管道保温等方面。
1）.PVC-U 、PP、ABS 的力学性能相对较高,被视为“刚性管”明,装较好。
反之PE、PE-X 、PB 作为“柔性管”适合暗敷。
2）.塑料管的使用温度及耐热性能决定了PVC-U 、PE、ABS 仅能用于冷水管,而PE-X 、PP、PB 则可作为热水管。
当建筑物有热水供应系统且冷热水采用统一管材时耐热性能成为主要指标。
3）.塑料管热膨胀系数高,作为热水管使用时,采用柔性接口，伸缩节或各种弯位等热补偿措施较多。
其中以PE,PP 等聚烯烃类为最。
施工安装时如果对此没有足够重视,并采取相应技术措施,极易发生接口处因伸缩节而拉脱的问题。
4) .由于导热系数低,塑料管的绝热保温性能优良进而可减少保温层的厚度甚至无需保温。
不同塑料管之间绝热性的比较除导热系数外,还同它们各自的管壁厚度有关。
1.1.2 承压性能:承压性能所涉及的内容是在一定条件下塑料管材能够承受的内压力和恒压下的破坏时间。

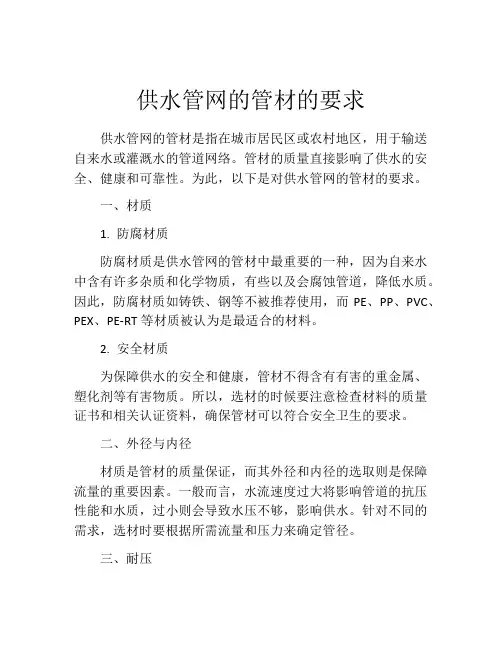

供水管网的管材的要求供水管网的管材是指在城市居民区或农村地区，用于输送自来水或灌溉水的管道网络。
管材的质量直接影响了供水的安全、健康和可靠性。
为此，以下是对供水管网的管材的要求。
一、材质1. 防腐材质防腐材质是供水管网的管材中最重要的一种，因为自来水中含有许多杂质和化学物质，有些以及会腐蚀管道，降低水质。
因此，防腐材质如铸铁、钢等不被推荐使用，而PE、PP、PVC、PEX、PE-RT等材质被认为是最适合的材料。
2. 安全材质为保障供水的安全和健康，管材不得含有有害的重金属、塑化剂等有害物质。
所以，选材的时候要注意检查材料的质量证书和相关认证资料，确保管材可以符合安全卫生的要求。
二、外径与内径材质是管材的质量保证，而其外径和内径的选取则是保障流量的重要因素。
一般而言，水流速度过大将影响管道的抗压性能和水质，过小则会导致水压不够，影响供水。
针对不同的需求，选材时要根据所需流量和压力来确定管径。
三、耐压将自来水直接输送到住户的水龙头，需要提供一定的水压和水流量。
所以管材必须具备一定的耐压能力。
在设计和选取管材时，必须根据实际情况进行综合考虑，提高管道耐压的能力。
一般，设计管道压力应低于试验压力的0.6倍，以确保管道的安全和可靠性。
四、连接方式管材的连接方式也对供水管网的安全和可靠性有着十分重要的影响。
目前，分为橡胶密封式、承插式、热熔式等多种连接方式。
必须根据管道的材质、管径和使用环境等多个因素确定连接方式，以确保连接紧密、稳定。
五、防止渗漏与破裂渗漏和破裂是供水管道存在的常见问题。
为了避免管道出现渗漏或破裂的情况，必须选用质量良好的管材，并确保管道在安装中能够得到充分的控制和维护。
对于老旧管道，应及时进行检查，需要更换时，应选择优质和耐用的管材，以保障供水的安全和稳定。
总之，管材的选择和设计是供水管网中的关键要素。
在管道建设中，必须根据实际情况进行选择，将各个参数进行综合考虑，并使用质量保证的管材，以确保供水系统的最佳效果和卓越的安全性能。
详细介绍给水管网工程常用管材--预应力钢筒混凝土管预应力钢筒混凝土管(PCCP)是在带钢筒（薄钢筒的厚度约1.5mm左右）的混凝土管芯上，缠绕一层或多层环向预应力钢丝，并作水泥砂桨保护层而制成的管子。
它的开发应用已有半个多世纪的历史，这一技术是法国Bonna公司最先研制的，到上世纪四十年代欧、美竞相开发，目前美、法各国的年产量达数十万km，其中美国、加拿大是世界上推广使用预应力钢筒混凝土管最多的国家，广泛应用于城市输配水干管、火电站供水管、水利工程、雨污水干管、工业供水及废水管线等方面，目前世界上规模最大的利比亚"人工河"工程，全长数千km，就是使用直径4m、工压2.8MPa的预应力钢筒混凝土管敷设，工程完工部分运行情况良好。
由美国水工协会负责制定的《预应力钢筒混凝土管》美国国家标准，代表了国际先进水平，主要包括了ANSI/AWWA C301-1999《AWWA STANDARD FOR PRESTRESS CONCRETE PRESSURE PIPE，CYLINDER TYPE(钢筒型预应力混凝土压力管)》产品标准和ANSI/AWWA C304-1999《AWWA STANDARD FOR DESIGN OF PRESTRESS CONCRETE CYLINDER PIPE(预应力钢筒混凝土压力管设计标准)》。
世界上主要制造预应力钢筒混凝土管的厂家有美国"Ameron"公司(DN1200～4000mm)，美国的"Price Brather"公司(DN1200～4000mm)，法国的"Bonna"公司(DN600～2500mm)，德国的"Dyckerhoff-Widmann"公司(DN600～2500mm)。
二十世纪八十年代末，随着我国城市供水、工业用水、农田水利建设的迅猛发展，对于输水管材提出更高的要求，山东电力管道有限公司、无锡华毅管道有限公司先后从美国"Ameron"公司引进技术及关键设备，深圳太阳管道公司从美国的"Price Brather"公司全套引进该公司的制管技术及设备。
第六章输配水及调节工程从水源到水厂或者水厂到配水管网的距离较远时，需用输水管送水。
配水管网是指由水厂将经过净化、消毒的水分配供应到各用户的管道系统。
由于两者的作用不同，故分别进行叙述。
第一节输水管道(一)输水管线路的布置输水管的主要作用是转输水量，沿线一般不接配水管。
有时从管网接到个别大的用水单位或村组的管道也叫输水管。
设计输水管线路时，应先在地形图上大致定一个走向，然后再到现场实地勘察，力求管线最短且和便于施工及维护，少占或不占农田。
有条件时最好沿现有道路或规划道路敷设管线。
尽量避免或减少穿越铁路、山梁、河流和堤防、渠道，避开滑坡、坍方等不良的工程地质区和洪水淹没地区。
规划输水管线路时，应充分利用地形，优先考虑重力流输水或部分重力流输水，以节约工程造价和降低制水成本。
无地形可以利用时，则采取压力输水。
如输水管太长，由于管线中水头损失很大，需要的水泵扬程很高，为了避免管线中压力过高，并防止“水锤”对输水管的破坏作用，需要分级加压，即在管线的适当位置设置加压泵站(加压泵站包括蓄水池和泵房)，以降低压力。
加压泵站的蓄水池还有调节水量的作用。
加压泵站的数目和位置可根据管线中的压力和地形条件确定。
压力输水管道上的最高处应没进气阀和排气阀，以便及时排除管内空气，或在输水管排空时引入空气。
在输水管的最低处应设置泄水阀及泄水管，间隔适当距离需安装阀门，以便检修。
重力输水管渠应设检查井和通气孔，检查井间距一般不大于200米。
当地面坡度超过水力坡降时，应在适当地方设置跌水井和其它控制管渠水位的措施。
根据村镇自来水工程一般24小时工作的比较少，且设有调节构筑物，故可只设一条输水管道。
(二)输水管管径的确定输水管的管径决定于设计流量，管道经济流速和容许的水头损失，有了上述三个数据，就可以确定输水管的管径。
1．输水管流量计算：从水源到水厂净化构筑物和从清水池到水塔或从水源直接到水塔的输水管道，其设计流量按设计供水规模(水厂最高日供水量÷水厂每日工作小时数)计算。
.吴江区农村低压供水管网改造工程第二批 14 标：平望镇平安村、联合村低压供水管网改造施工组织设计编制：郭继明审核：姚烨审批：黄振华.编制单位：吴江市双龙市政建设有限公司编制日期：二○一七年四月八日施工组织设计／施工方案报审表 B.0.1 工程名称：平望镇平安村、联合村低压供水管网改造工程编号： B.0.1－致：苏州市水利建设监理有限公司（项目监理机构）我方已完成吴江区农村低压供水管网改造工程第二批14 标段平望镇平安村、联合村低压供水管网改造工程施工组织设计／（专项）施工方案的编制和审批，请予以审查。
附件：□ 1 施工组织设计□ 2工程安全专项施工方案□ 3工程施工方案□ 4本次申报内容系第次申报。
施工项目经理部（章）：项目经理（签字、执业印章）：年月日项目监理机构签收施工项目经理部签收人姓名及时间人姓名及时间审查意见 :专业监理工程师（签字）：年月日审核意见：项目监理机构 (章 ):总监理工程师（签字、执业印章）：年月日建设单位签收人项目监理机构签姓名及时间收人姓名及时间审批意见（仅对超过一定规模的危险性较大分部分项工程专项方案）：建设单位 (章):负责人（签字）：年月日注：1、施工项目经理部至少在计划开工日期前 7 天提出本报审表， 给项目监理机构、 建设单位审查、审批留出必要的时间。
2、本表一式三份，项目监理机构、建设单位、施工单位各一份。
第五版表江苏省住房和城乡建设厅监制目录第一章 编制说明和依据 .............................................................................................................................................................................................................. 4 第二章 工程概况 ....................................................................................................................................................................................................................................... 5 第三章 工程特点与施工条件 第四章施工组织与管理第五章 施工方案及主要技术措施第七章 施工工期及施工进度计划第八章 施工进度计划保证措施 (33) (88)第九章 质量目标及质量保证措施 ............................................................................................................................................................................ 96 第十章 文明施工及环保措施........................................................................................................................................................................................ 103 第十一章 安全生产施工措施措施 ........................................................................................................................................................................ 109 第十二章 工程成本节约措施 ......................................................................................................................................................................................... 114 第十三章 主要施工机具装备计划 ........................................................................................................................................................................ 115 第十四章 劳动力安排计划 ................................................................................................................................................................................................. 117 第十五章备案验收与回访保修 (118)附表 1：施工临时用地计划 ...................................................................................................................................................................................................... 118 附表 2：施工总进度计划 .. (120) (89) (20) (18)第一章编制说明和依据第一节编制说明1、本施工组织设计是为吴江区农村低压供水管网改造工程组织施工、技术管理、质量安全管理所提供的指导性文件。
给排水工程常见的管道管材及特点对于给水系统内的设计，管材的选用是一个重要的环节。
目前国际上给水和系统的常用管材包括不锈钢管、铜管、铝塑复合管(PAP)、硬聚氯乙烯管(1〕、交联聚乙烯管(PEX)、聚乙烯管等。
国内已可以生产各种材质的管材和管件，如硬PVC给水管、P和交联P管、聚丙烯P 管和改性PP管等，另外也能生产玻璃钢管、钢制夹砂管和热塑性钢制管。
在给水系统的设计中，必需确保管道水管无二次污染、使用性能良好、使用寿命长和便利施工。
管道材料一旦质量不好，将引致使用过程中漏水、渗水，其危害性较大又很难处理。
下面主要介绍几种常见的管材及其特点。
1、钢管钢管涵盖普通钢管、镀锌钢制及无缝钢管等。
普通钢管用于而非生活饮用水管道或一般工业给水管道。
钢管表面镀锌(引入热浸镀锌工艺生产)是为防锈防腐蚀，以免影响水质，适用于生活饮用水水管或某些水质要求较高水体的工业用水水管;无缝钢管用于高压管路，其工作压力在1.6MPa以上。
钢管的连接基本原理有螺纹钢缆连接、焊接和法兰连接。
螺纹连接背着即利用带螺纹的管道配件连接。
配件大都用可锻铸铁制成，分与镀锌与不镀锌两种，其抗腐蚀性及机械强度均较大。
眼下钢制配件较少。
压铸钢管必须用螺纹连接，其配件也乃为镀锌配件。
这种方法多用于明装管道。
焊接是用焊机、焊条焊条烧焊将两段管道连接在一起。
优点是接头紧密，不漏水，不需配件，施工迅速。
但无法拆卸。
焊接只适用于不镀锌钢管。
某种方法多用于暗装管道。
法兰连接在较大换热器(50m以上)的管道上，常将法兰盘焊接(或用螺纹连接)在管端，再一同以螺栓将两个法兰相连在一起，进而两段一起管道也就相连在一起了。
法兰连接一般用在连接阀门、止同阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。
2、给水塑料管最常用的给水塑料管是给水聚氯乙烯管(UPVC)、给水聚丙烯管(PP 管)。
此外，还有聚乙烯(PE)管，适用于输送水水温不超过40℃，其有关标准遵循《给水用聚乙烯(PE)管材》GB/T13663的规定;交联聚乙烯(PE—x)管：聚丁烯(PB)管，适于输送水水温为一20"--90℃。
供水管网的管材的要求一、概述供水管网的管材是供水系统中最重要的部分之一，负责连接自来水厂与用户家庭的管道。
合适的管材能够保证水质的安全，减少漏水损失并减少维修成本。
因此，在选择管材时，应该根据不同的用户需求和去除的物质来考虑材料和管径。
二、管道材质的选择1、聚氯乙烯(PVC)聚氯乙烯管道是最常用的管道材料之一，由于其安装和使用成本低，以及化学稳定性和耐腐蚀性等特性，因此在市政工程和住宅建筑方面广泛使用。
同时，聚氯乙烯管道还可以承受很高的压力和防火性能，且易于安装和维修。
2、铸铁管铸铁管在过去经常用于自来水管道的制造，由于其强度高、燃烧不易以及可承受高压力，而在某些情况下还应该选择这类管道材料。
但是如果选错了管道，在环境潮湿的环境中铸铁管会发生腐蚀，由此产生的氧化物质可以污染水源，这可能会对人体健康造成威胁。
3、钢管尽管在建筑和市政工程中采用聚氯乙烯管道非常普遍，但是在某些特殊的市场中，还可以选择钢管。
由于它们具有极高的强度和防腐性，钢管已经成为高层建筑和长途输水管道的首选材料。
三、管道直径的选择知道了合适的材料，下一步就是选择合适直径的管道。
适用管道的大小取决于所提供的水的速率以及管道接口的尺寸。
对于住宅和小型建筑，选用较小直径的管道即可，因为它们只需要较少的自来水。
就算是在高层建筑中，我们也有必要选择适当的直径以确保足够的水流。
对于大型建筑和市政工程，直径应该适当地加大，以便确保足够的流量和水压力。
四、总结供水管网的管材的选择应该是根据实际情况而决定的，以确保供水系统的高效性、可靠性和安全性。
合适的管道材料和直径能够确保水源的安全，延长管道使用寿命并提高管道传输效率，减少环境污染对人体健康的影响。
在选择自来水管材料时，应该重视其耐腐蚀性、强度、压力等性能，以及施工和维护难易度等方面的考虑。
P E给水管道施工工艺及管材标准HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】PE给水管施工安装注意事项一、管槽开挖1.管槽开挖以直线为宜，槽底开挖宽度为DN+。
遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+，以方便安装对接为宜。
2.管道埋设时最小管顶覆土深度应符合下列要求：①埋设在车行道下时，不应小于。
②埋设在人行道下时，不应小于。
3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。
4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤50 30D；50D≤160 50D；160D≤250 75D；D>250 100D。
5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。
沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。
二、管道连接PE给水管道连接有热熔连接和电熔连接。
热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。
我们采用热熔对接连接方式施工，它的主要步骤有：1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。
2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。
3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。
4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。
否则，将影响对接质量。
5. 加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。
6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。
7. 熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。
8. 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。
给排水常用管材、接口和管道敷设说明一.管材选用一般要求二.给水、热水管材和安装1.硬聚氯乙烯（PVC—U）给水管2.无规共聚聚丙稀(PP—R）给水管安装3.铝塑复合给水管4.交联聚乙烯(PE-X)给水管5.氯化聚氯乙烯(PVC—C)6.铜管7.涂（衬）塑复合钢管8.薄壁不锈钢管（316型）9.水池、水箱配管10.泵房配管11.找平层或嵌墙敷设12.热水器配管13.室外给水管三.排水管材和安装1.室内排水管管材和管件建议2.室内排水管（含雨水管)3.室外排水管（含雨水管）四.消火栓和自动喷水系统管材五.管道敷设说明1.覆土深度2.管基(1)给水管(2)排水管一、管材选用一般要求1.管材、管件应符合国家现行产品标准，并宜采用同一生产厂家的相应配套产品。
2.管材、管件公称压力（包括管道接口耐压)应与管道工作压力匹配，管道内工作压力不得大于产品标准标定的公称压力或标称的允许工作压力。
3.生活给水管材、管件所涉材料必须符合现行生活饮用水卫生标准。
4.规范要求（见建筑给水排水设计规范3。
4。
1～3.4.4条)(1）给水管：①室外埋地给水管材应选耐腐蚀和能承受相应地面负荷能力的管材。
一般可选用塑料给水管、有防腐衬里的铸铁给水管和经可靠防腐处理的钢管。
管内壁的防腐材料，应符合现行的国家有关卫生标准的要求。
②室内给水管应选耐腐、安装连接方便可靠的管材。
一般可选用塑料给水管、塑料和金属复合管，铜管、不锈钢管及经可靠防腐处理的钢管。
③高层建筑给水立管不宜采用塑料管。
（2）排水管（规范4.5.1条）：①室外埋地应优先采用埋地排水塑料管.②室内：排水塑料管及管件或柔性接口机制排水铸铁管及相应管件.③连续排水温度＞40℃时，应采用金属排水管或耐热塑料排水管。
④排水压力管可用耐压塑料管、金属管或钢塑复合管.（3）雨水管（规范4.9.26条规定）：①重力流排水系统多层建筑宜采用排水塑料管，高层建筑宜采用耐腐蚀的金属管、承压塑料管。
园林常用给水管材与管件
1. PVC 管材：PVC（聚氯乙烯）管材是一种广泛使用的给水管材，具有耐腐蚀、耐磨损、价格低廉等优点。
它适用于输送冷水和温度不超过 45℃的热水。
2. PE 管材：PE（聚乙烯）管材具有良好的柔韧性、耐腐蚀性和抗冲击性，适用于园林中的低压给水管网。
3. PPR 管材：PPR（无规共聚聚丙烯）管材是一种新型的给水管材，具有耐高温、耐压、耐腐蚀等优点。
它适用于输送冷热水。
4. 铸铁管件：铸铁管件包括弯头、三通、四通等，用于连接给水管材，改变水流方向或增加分支。
5. 塑料管件：塑料管件包括 PVC、PE、PPR 等材质的管件，与相应的给水管材配套使用，具有耐腐蚀、轻便、易于安装等特点。
6. 阀门：阀门用于控制水流的开关和流量，包括截止阀、球阀、蝶阀等。
在园林中，阀门常用于分区供水和维修时的断水。
7. 水表：水表用于测量用水量，通常安装在给水管网的入口处或用户端，以便计费和管理用水。
选择给水管材和管件时，需要考虑管道的压力等级、使用环境、安装方式等因素。
同时，还应确保所选材料符合相关的国家标准和行业规范，以确保给水管网的安全和可靠性。
供水管网管材摘要摘要：本文阐述了供水管网的功能要求；扼要叙述了管材的类别及适用范围；具体讲述了各类管材的特征及质量情况；并对各类管材从水力条件、物理性能、价格、工程造价等方面进行了比较，提出了推荐性建议。
前言近十年来，因工作需要，笔者对供水管网所用的管材进行了一些调研，对各类材质的管厂参和了一些考察活动，并于1998年7月以来先后撰写了“供水管网的管材评述”、“浅论热塑性塑料管材的相关新问题”、“球墨铸铁管及管件相关新问题的商讨”、“有关预应力钢筒砼管的推广应用”、“有关供水管材卫生状况的评价新问题”共五篇，均在“中国水网”上发表过，在省内、国内一些相关会议上进行了交流。
近年根据主管部门的一些要求，管材市场上的一些新行情，本文进行了综合，并进行了局部充实和调整，综述意见很难周全，在此仅抛砖引玉，和业内同行共同商讨。
1.供水管网的功能要求供水企业的根本任务是向用户提供清洁的饮用水，连续供给有压力的水，同时降低供水费用。
为此，供水管网作为供水系统的重要环节，对于它的硬件有以下五点要求摘要：封闭性能高供水管网是承压的管网，管道只有良好的封闭性，才是连续供水的基本保证。
输送水质佳自来水从水厂到用户，要经过较长的管道，往往需要几个小时乃至几天。
管网实际上是一个大的反应器，出厂水未完成的化学反应将在管网中继续进行，并且含氯水和管壁发生新的接触，有可能产生新的反应，这些反应有生物性的、感官性的以及物理化学性的。
因此要求管道内壁既要耐腐蚀性，又不会向水中析出有害物质。
水力条件好供水管道的内壁不结垢、光滑、管路畅通，才能降低水头损失，确保服务水头。
设备控制灵一个大城市的供水管网，管道总长度少的有数百公里，多的达数千公里，在这样的大型供水管网中有成千上万个专用设备，维持着管网的良好运行。
在管网上的专用设备包括摘要：阀门、消火栓、通气阀、放空阀、冲洗排水阀、减压阀、调流阀、水锤消除器、检修人孔、伸缩器、存渣斗、测流测压装置等。
这些设备的完好是保证管网运行畅通、避免污染的前提。
建设投资省供水管网的建设费用通常占供水系统建设费用的50％～70％，因此如何通过技术经济分析确定供水管网的建设规模，恰当选用管材及设备是管网合理运行的保证。
2.管材类别金属管材钢管钢管包括摘要：钢板直缝焊管和钢板螺旋焊管、无缝钢管、不锈钢管，镀锌钢管和钢塑复合管，近年多数城市已不用镀锌钢管。
铸铁管灰口铸铁管包括离心灰口铸铁管、半连续灰口铸铁管。
近年多数城市供水企业已不用灰口铸铁管。
延性铸铁管包括退火球墨铸铁管、铸态球墨铸铁管，铸态球墨铸铁管亦逐渐退出市场。
有色金属管包括铜管、铝管。
非金属管材水泥压力管石棉水泥管现已不推广使用；自应力管在小城镇及农村用于中小口径管道；预应力管包括管芯缠丝预应力管、振动挤压预应力管、预应力钢筒砼管，适用于大中口径管道。
其中预应力钢筒砼管是前者的新一代产品。
塑料管热塑性塑料管包括硬聚氯乙烯管、高密度聚乙烯管；聚乙烯夹铝复合管、孔网钢带塑料复合管、交联聚乙烯管、改性聚丙烯管、聚丁烯管、尼龙管；丙烯腈一丁二烯一苯乙烯三元共聚物为基材的工程塑料管。
热固性塑料管GRP管又称玻璃纤维增强树脂塑料管或玻璃钢管。
玻璃钢管或加砂的玻璃钢管又分两种成型方法，即离心浇铸成型法及玻璃纤维缠绕法，GRP管在大口径工业用水管道上、排污管道及源水管道上有较大的适用前景。
3.管材适用性概述钢管大口径钢管钢管通常选用Q235B镇静钢钢板制作，它的强度高，管材及管件易加工，管厂建设周期短，非凡是地形复杂的地段，一般采用钢管。
但钢管的刚度小，易变形，衬里及外防腐要求严，必要时需作阴极保护，施工过程中组合焊接工作量大，在地下水位较高时，可采用胶圈柔性接口办法克服这一困难，和水泥压力管相比，造价较高。
制管工大口径钢管有两种成形工艺，即直缝焊管和螺旋焊管。
直缝焊管的工艺流程摘要：剪板—刨坡口—钢板翻面—压两头园弧—卷管—焊内外直缝—管段对接—焊环形口。
螺旋焊管的制造标准选用SY/T5037-92《普通流体输送用螺旋缝埋弧焊钢管》，制作过程分三个阶段，即条形钢带制作，螺旋成形及内焊，螺旋管外焊及管段定长的切割。
钢管制作质量的主要要求钢管焊接符合现行的《给水排水管道工程施工及验收规范》、《工业金属管道工程施工及验收规范》的规定。
钢管焊缝检验X-射线探伤、超声波探伤应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。
钢管焊缝探伤数量，在工厂为5％，在现场为10％。
实际检验时可任选一种方式，但当选用超声波探伤时，应对超声波探伤部位作X射线探伤复检，复检长度为规定探伤数量的20％。
钢管出厂前还有时逐根作水压试验，试压值为管线试验压力的倍。
直缝焊管焊缝外观应符合相应要求外，管节几何尺寸答应偏差，应符合表1规定。
管节拼装时，纵向焊缝错开300mm，管径小于600mm时，间距也应大于100mm。
钢管内衬质量的主要要求钢管内衬材料有水泥砂浆或环氧树脂等。
A.水泥砂浆内衬的质量要求a.内衬前检查管道椭园率不大于管内径的2％，管内壁无浮锈、杂物、油脂等，管内焊缝高度不大于内衬厚度的1/3。
b.水泥选用525号硅酸盐水泥，砂为干净中砂，水泥砂浆重量配比在1∶1～2内选用，坍落度宜取60～80mm，抗压强度≥30MPa。
c.内衬厚度及答应公差如表2。
d.水泥砂浆内衬后的内壁粗糙系数n≤。
e.内衬因收缩引起的裂缝，当其宽度≤，且轴向长度不大于园周长度和不大于2m时，可不修补，否则应修补。
f.表面缺陷面积大于5cm2，深度大于内补厚度答应公差值，空鼓面积大于400cm2则应修补。
B.环氧树脂内喷衬的质量要求内喷衬用环氧树脂的材质及作业要求，由于目前国家还没有相应标准，而是参考石油天燃气行业标准‘SY/T4057--93’标准提出以下要求摘要:a.钢管内壁喷砂等方式除锈达到GB/T8923的级标准的要求，使管壁呈现金属本色；b.作内喷衬的液体环氧树脂应具有卫生部的卫生许可证，且施工过程中对人体无害；c.衬层总厚度≥400μm；d.涂层附着力达1～2级；e.表面硬度，用2H铅笔试划无划痕；f.柔韧性；g.耐冲击性能≥；h.粘度≥；i.细度≤80μm；j.表干时间≤4h，实干时间≤24h；k.甲组份固体含量≥70％，乙组份固体含量≥80％；·.分别在10％NaOH、30％H2SO4、10％NaCl中耐化学试剂性180d合格；m.耐盐雾性500h试验达一级；n.耐污水性100%26ordm;；C90d合格；o.喷衬后应抽检涂层厚度、孔隙、气泡，机械损伤等，对发现的缺陷及时修补。
钢管外防腐的质量要求参考石油部部标准“SYT28-87”，提出以下要求摘要：a.钢管表面除锈应达到GB8923-88的级标准，呈现金属本色，无可见的油脂、污垢、铁锈等附着物；b.防腐材料应耐酸、耐碱、耐微生物侵蚀，涂有防腐材料的钢板在10％盐酸及10％苛性钠溶液中，分别浸泡90天；在30％硫酸溶液中浸泡7天，防腐层外观无变化；c.剪切粘结强度≥4Mpa；抗冲击强度；工频击穿强度≥20kv/mm；体积电阻率≥1×1012Ω.cm；阴极剥离≥3级；吸水率≤%；耐好气性微生物侵蚀≥2级；d.防腐层应在24小时内固化，厚度均匀、密实、不翘、不皱、不空鼓、不漏色，不粘手，外观完整；e.防腐层固化后，用小刀划开舌形切口，无法使涂层分层剥落，底漆和金属表面粘结良好；f.防腐层表面硬度好，耐磨性好，钢丝绳悬吊不产生的痕迹；g.防腐涂层固化后及三个月后，绝缘性能均良好，要求电火花仪检测的击穿电压达10000v，最低不小于6000v，且每平方米面积上只答应二处6000v以上针孔击穿；h.操作方便，对人体及环境无害；i.采用环氧煤沥青防腐蚀涂料时，底漆应在喷砂除锈后一小时内完成，以五油二布、总厚度≥600μm，可符合以上要求。
钢管的阴极保护办法a.埋地钢管在腐蚀性土壤中采用阴极保护办法。
土地按实测的土壤电阻率值来判别其腐蚀性程度，如表3。
b.阴极保护办法有牺牲阳极法及外加电流法，应根据具体情况选用和设计计算。
镀锌钢管在国内过去小口径管道上，主要使用的是镀锌钢管，但因锈蚀新问题，影响水质及使用年限，近年多数城市已不再使用。
另外，市场上出售的冷镀锌钢管，镀锌层薄，管内壁更差，甚至未镀上，极影响水质，使用3～5年就腐蚀穿孔，不符合供水管道使用，作为伪劣产品，已禁用。
薄壁不锈钢管近几年国内已有一些企业可制造薄壁不锈钢管，并制造出胶圈快速连接的管件，它在冷热水管应用上前景广阔，各种规格的管材、管件及阀门、水咀等已形成“白钢系列”产品，它不存在锈蚀和材质老化的新问题，使用寿命长，外形美观，它在小口径管材中将是竞争力很强的品种。
用于冷热水供给的不锈钢管系0Cr18Ni9牌号的不锈钢薄板，它的抗拉强度达520Mpa，延伸率≥35。
在小口径埋地及明敷管道中，有多种连接方式，通常采用压缩式密封圈连接较好，也就是先把螺母管件套在配管上，再用专用工具将配管胀成一山形台凸缘，将密封圈放入连接管件的内壁，用手拧螺母，使螺母和连接管件相接，后用扳手拧紧。
此种连接方式有防滑脱的功能，亦便于装拆。
若是管道埋于墙壁内，通常用对接焊连接，局部用法兰连接。
输送热水的管道，外套保温胶管。
薄壁不锈钢管的管件制造有铸造成型及焊接冲压成型等工艺，以后者的质量较稳定，且美观。
薄壁不锈钢管的工程造价仅比铝塑复合管、PP-R管高10～20％，而从使用寿命而言它是价廉的管材。
铸铁管铸铁管是供水管网中使用量最多的一种管材。
目前世界上每年铸铁管的产量约700万吨，并每年以3％的速度递增。
国外铸铁管生产概况国外工业发达国家从六十年代开始逐渐淘汰了普通灰口铸铁管，普遍采用了球墨铸铁管，现年年产量约600万吨，产品规格为DN50～2900mm，其中美国年产量150～180万吨，日本年产量90万吨，法国年产量60～80万吨，德国年产量40万吨，英国年产量20万吨。
法国莫松桥公司、日本久保田公司为世界上规模较大，技术先进的球管生产厂家。
目前国外球墨铸铁管铸造技术发展方面，主要是采用的水冷金属型离心铸管技术。
但日本对大口径管用树脂砂衬离心铸造技术；独联体地区对大口径管却用半连续铸造技术。
国内铸铁管生产概况我国有铸管厂200多家，年产量约120多万吨，这些厂家主要采用半连续铸造技术生产灰口铸铁管，近年部分铸管厂通过技改，转向生产球铁管，也有一些厂自然淘汰。
我国1985年开始从德国、美国等引进了水冷金属型离心铸管技术及设备；国内也自行研制开发了水冷金属型、热模法及树脂砂衬离心球管工艺生产线。
现国内球墨铸铁管的生产能力达100万吨/年，口径从DN100～DN2200mm，使我国球墨铸铁管铸造技术，已赶上及达到国际较好水平，管材、管件除满足国内需求外，还有一定量的出口。
