MapGIS供水管网系统在测绘工程中的应用作者：张鑫杰来源：《电子技术与软件工程》2016年第05期摘要现代测绘工程特别是地下管线工程对测量精度上的要求越来越高，特别是管线工程覆土后，如果没有在之前做过高精度的测量，往往会影响以后的相关工作，因此测绘工程是一个高精确的工作。
本文就是以MapGIS供水管网信息管理系统在工程测量中的应用为主要研究。
【关键词】MapGIS供水管网信息管理系统工程测绘应用1 MapGIS供水管网信息管理系统概述GIS系统是对地理信息系统（Geographic Information System）的英文简称。
而MapGIS是中地数码集团的产品名称，是中国具有完全自主知识版权的地理信息系统，是全球唯一的搭建式GIS数据中心集成开发平台，该系统是一种为科学研究和测量实践提供详细数据的一种空间信息系统。
MapGIS供水管网信息管理系统采用地理信息系统（GIS）技术和数据库技术，彻底改变供水管线图形、属性及资料保存的传统模式，建立了一个集管网输入、编辑、管理于一体，并能实现快速查询、爆管分析，阀门统计、日常管线巡查等功能的综合系统。
该系统工作原理是将计算机硬件、软件、地理数据以及系统管理人员组织而成的对任一形式的地理信息进行高效获取、存储、更新、操作、分析及显示的集成。
地理信息系统一般具有采集、输入、空间数据库管理、查询分析及输出等功能。
因为从事多年的测绘工作，我发现使用MapGIS供水管网信息管理系统对测绘工作的效率和准确率有较大影响，可以极大提高管网工程测绘系统的建立与完善速度。
我在使用该系统时，也发现该系统不仅在测绘工作上有帮助也可以对接其他系统，具有广泛的应用领域和强大的使用功能。
2 MapGIS供水管网信息管理系统在测绘工作中的应用2.1 管线数据采集通常情况下，MapGIS所需的原始数据分为空间数据和属性数据两类。
空间数据是指图形实体数据，属性数据是指空间实体的特征数据，利用全球定位技术GPS和MapGIS相结合，可以为MapGIS数据的获取提供更方便和高效的手段。
Technological Innovation26MapGIS在供水管网信息系统中的应用傅 晔（舟山市自来水有限公司，浙江 舟山 316021）摘要：为配合智慧水务建设需要，提升管网管理能力，公司基于MapGIS进行了供水管网信息系统的相关建设，系统现已投运。
本文笔者论述了建设供水管网信息系统的意义，从系统建设、数据入库、动态化管理以及管网运用这四方面入手展开探讨；最后结合系统设计，通过MapGIS在供水管网信息系统中应用后能合理利用大数据，为企业创造效益。
关键词：供水管网信息系统；MapGIS；应用；管网MapGIS供水管网信息系统作为一款GIS应用软件，具有强大的数据管理、分析、可视化功能，是实现管网信息动态管理和可视化管理的一种技术手段，能为公司管网建设和管理决策提供数据支撑。
1 建立供水管网信息系统的意义（1）建立供水管网GIS数据库，利用SQL管理辖区现状运行供水管网的图文资料，以实现日益壮大的供水管网数据能高效的查询、统计、分析，打破此前CAD管理管网数据的功能单一、运行缓慢等瓶颈。
（2）关阀方案的高效精准分析，能为管网抢修节省时间成本和资源消耗。
GIS系统能基于完善的供水管网拓扑关系利用科学模拟算法迅速出具需要关闭的阀门及将影响的停水用户等信息，并能实现阀门启闭、用户停水等通知单的打印，如遇阀门无法按方案进行关闭的，还可代入系统重新运算调整方案并记录管网设施损坏情况，为日后管网设施维护更新提供依据，解决了以往凭记忆关阀的局限性，显著提升了供水管网服务水平。
（3）建立供水管网信息系统可辅助生产调度，通过空间建网和数据库分析互联及时掌握不同时段下管网运行工况，抓住薄弱环节，指引供水建设与调度。
也正因为如此，结合公司管理流程，因地制宜选择了MapGIS作为公司供水管网信息系统建设的依托平台，该系统委托武汉中地公司研发，目前已升级至K9版本，并进行了相应的定制化开发，成效显著，为今后公司响应省现代化营业所信息化建设要求搭建管网水力模型系统建立了扎实基础。
MAPGIS K9供水管网信息系统V9.0-用户手册MAPGIS K9供水管网信息系统V9.0-用户手册MapGIS K9供水管网信息系统V9.0 1MapGIS K9供水管网信息系统V9.0用户使用手册MAPGIS K9供水管网信息系统V9.0 143武汉中地数码科技有限公司WUHAN ZONDY CYBER GROUP CO.LTD二零一零年十二月MAPGIS K9供水管网信息系统V9.0 143目录第一部分入门篇 (1)第一章概述 (2)1.1基本概念 (2)1.2数据模型 (3)1.3功能模块 (5)第二章系统安装与配置 (8)2.1运行环境 (8)2.2系统安装 (8)2.3系统环境设置 (11)2.4配置管理 (16)第三章快速入门 (25)3.1登录配置 (25)3.2打开工程 (25)3.3工作空间视图 (28)3.4鹰眼定位 (30)3.5属性列表视图 (32)3.6数据录入 (38)第二部分使用篇 (41)第四章文件 (42)4.1打开 (42)4.2新建 (42)4.3保存 (44)4.4另存为 (44)4.5关闭 (44)4.6退出 (44)第五章视图 (45)5.1复位窗口 (45)5.2放大窗口 (45)5.3缩小窗口 (45)5.4移动窗口 (45)5.5更新窗口 (46)5.6全屏显示 (46)5.7状态栏 (46)5.8其他视窗 (46)MAPGIS K9供水管网信息系统V9.0 143 第六章查询 (47)6.1捕捉查询 (47)6.2空间查询 (47)6.3多媒体查询 (48)6.4查询地图集点属性 (49)6.5查询地图集线属性 (50)6.6查询地图区属性 (51)6.7附属表查询 (51)第七章工具 (53)7.1横断面 (53)7.2纵断面 (54)7.3断面图编辑 (56)7.4三维景观 (57)7.5三维管线 (59)7.6缓冲区分析 (60)7.7追踪分析 (62)7.8查看等水压线 (63)7.9连通分析 (66)7.10量算 (67)7.11关阀搜索 (68)7.12消防栓搜索 (73)7.13管网信息汇总 (74)7.14定位 (75)7.15打印 (76)7.16输出 (76)7.17统计 (81)第八章更新 (85)8.1添加 (85)8.2移动 (85)8.3捕捉编辑 (86)8.4删除 (90)8.5根据属性赋参数 (91)8.6根据参数赋属性 (91)8.7复制属性字段 (92)8.8区域修改参数 (93)8.9复制属性到区域 (95)8.10复制参数到区域 (97)MAPGIS K9供水管网信息系统V9.0 1438.11表达式计算属性字段 (98)第九章维护 (100)9.1检查字段值重复 (100)9.2检查孤立管点 (100)9.3编辑属性结构 (100)9.4设置屏蔽字段 (102)9.5附属数据配置 (103)9.6CAD自动建网 (104)9.7网络数据合并 (105)第十章辅助数据 (107)10.1道路中心线 (107)10.2定位线 (109)10.3地名库 (111)第三部分管理篇 (113)第十一章数据库管理与配置 (114)11.1地理数据库服务器与地理数据库 (114)11.2数据库连接 (114)11.3地理数据库创建 (120)11.4地理数据库附加 (122)11.5地理数据库其他操作 (124)第十二章设置 (126)12.1系统设置 (126)第十三章管网数据管理 (137)13.1地理数据库 (137)13.2管网 (137)13.3元数据 (139)13.4辅助数据 (140)13.5外业建网 (140)MapGIS K9供水管网信息系统V9.0 1 第一部分入门篇本篇的目的是让用户对MAPGISK9供水管网信息系统有一个初步的整体性了解，主要介绍系统的基本概念、数据组织、工作流程及功能模块，指导用户安装系统，并以实例引导用户快速入门。

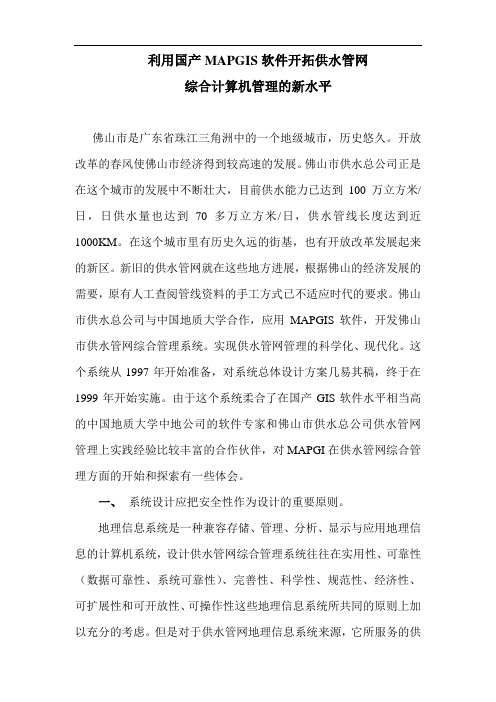

利用国产MAPGIS软件开拓供水管网综合计算机管理的新水平佛山市是广东省珠江三角洲中的一个地级城市，历史悠久。
开放改革的春风使佛山市经济得到较高速的发展。
佛山市供水总公司正是在这个城市的发展中不断壮大，目前供水能力已达到100万立方米/日，日供水量也达到70多万立方米/日，供水管线长度达到近1000KM。
在这个城市里有历史久远的街基，也有开放改革发展起来的新区。
新旧的供水管网就在这些地方进展，根据佛山的经济发展的需要，原有人工查阅管线资料的手工方式已不适应时代的要求。
佛山市供水总公司与中国地质大学合作，应用MAPGIS软件，开发佛山市供水管网综合管理系统。
实现供水管网管理的科学化、现代化。
这个系统从1997年开始准备，对系统总体设计方案几易其稿，终于在1999年开始实施。
由于这个系统柔合了在国产GIS软件水平相当高的中国地质大学中地公司的软件专家和佛山市供水总公司供水管网管理上实践经验比较丰富的合作伙伴，对MAPGI在供水管网综合管理方面的开始和探索有一些体会。
一、系统设计应把安全性作为设计的重要原则。
地理信息系统是一种兼容存储、管理、分析、显示与应用地理信息的计算机系统，设计供水管网综合管理系统往往在实用性、可靠性（数据可靠性、系统可靠性）、完善性、科学性、规范性、经济性、可扩展性和可开放性、可操作性这些地理信息系统所共同的原则上加以充分的考虑。
但是对于供水管网地理信息系统来源，它所服务的供水管网资料具有不同的特点，一是供水管网资料具有档案的严肃性、重要性，二是供水管网资料又具有变更性、时效性。
加上供水管网绝大部分是埋在地下的，具有肉眼不可觉察，尽管供水管网的要素在地面，但也与地下部分错纵交汇。
所以这些供水管网资料就成功我们使用的主要依照，但如上述的，它又具备变更性和时效性，要对供水管线资料进行补充、修改、删除。
在这个时候安全性原则就特别重要，它的安全性原则包括。
1.程序中应消除无意识操作引起的修改。
供水管网地理信息系统在现代城市的基础设施中，供水管网如同城市的“血管”，为居民和企业输送着至关重要的水资源。
而供水管网地理信息系统（GIS）则是管理和维护这些“血管”的强大工具。
它将地理信息技术与供水管网的管理相结合，为供水行业带来了前所未有的高效与便捷。
供水管网地理信息系统究竟是什么呢？简单来说，它是一个基于地理信息系统技术构建的专门用于管理供水管网的信息系统。
这个系统整合了供水管网的各种数据，包括管道的位置、管径、材质、埋深、连接关系，以及阀门、泵站等附属设施的信息，并将这些数据与地理空间位置相关联。
通过地图的形式直观地展示出来，让管理人员能够清晰地了解供水管网的布局和运行状况。
那么，供水管网地理信息系统是如何工作的呢？首先，需要通过现场测量、数据采集等手段获取供水管网的基础数据。
这些数据可能来自于设计图纸、施工记录、现场勘察等多个渠道。
然后，将这些数据导入到地理信息系统中，进行数字化处理和建模。
在系统中，可以对供水管网进行各种分析和操作。
比如，通过查询功能，可以快速找到特定区域内的管道信息；利用缓冲区分析，可以确定某个管道故障可能影响的范围；还可以进行路径分析，为维修人员找到最优的到达故障点的路径。
供水管网地理信息系统为供水行业带来了诸多好处。
其一，它大大提高了供水管网的管理效率。
传统的管理方式往往依赖于纸质图纸和人工记录，查找和更新信息都非常繁琐。
而地理信息系统可以实现数据的快速查询、更新和共享，让管理人员能够及时获取准确的信息，做出科学的决策。
其二，有助于减少水资源的浪费和漏损。
通过对管网的实时监测和数据分析，可以及时发现漏水点和异常用水情况，采取相应的措施进行修复和管理，从而节约水资源，降低供水成本。
其三，能够提升供水服务的质量。
在发生停水、维修等情况时，可以提前通知用户，并准确告知停水范围和预计恢复时间，减少对用户的影响。
其四，为城市的规划和发展提供支持。
在进行新的建设项目时，可以根据供水管网的现状和规划，合理安排供水设施，避免重复建设和资源浪费。
基于GIS的供水管网管理信息系统的设计研究在供水管网系统中其是城市最为重要的基础设施，在推动其运行上有着十分重要的意义，基于此，本文分析了以GIS为基础的供水管网设计系统分析。
标签：GIS 供水管网信息系统引言21世纪，信息化技术的应用已经得到了非常深入的普及。
在信息化发展的浪潮下，城市的供水企业作为一个传统的公共资源提供企业，顺应了时代的潮流，进行了信息化的改革和发展。
同时，供水行业由于行业的特殊性，需要对复杂且庞大的地下供水管网进行管理。
基于W上的基本条件，对供水管网等进行了研究，提出了供水管网信息管理信息系统方案，并设计和实现了应用系统。
就目前的行业现状分析，依然有许多城市的供水企业采用传统的手工图纸管理的方法来进行地下管网的管理，送种传统的管理方法不仅存在着管理效率低，出错率髙的缺点，还面临着由于城市的建设和发展，地下管网越发复杂，导致管理成本大幅度上升的情况。
同时，随着地理信息系统理论的发展和越来越多的地理信息系统项目的实施。
使用地理信息系统技术来构建城市供水信息系统具有高度的契合度。
其自身的工具方法、功能模块、数据定义非常适合存储和管理供水管网数据。
通过建立基于地理信息系统的城市供水信息系统从而提高供水企业的服务水平和服务质量已成为解决供水行业管理困境的最有效途径。
一、GIS 的C/S、B/S、M/S（移动GIS）三种体系C/S 用于数据采集与编辑，作为日常维护的操作端口，由专人负责管线和属性更新。
目前采取CAD 电子文件导入作为底图，再进行绘制的方式来实现管线设施的更新。
B/S 用于局域网内的一个发布平台，相关用户通过登录互联网，可以读取C/S 数据，其中包括管线信息、属性情况等，同时可看到SCADA 系统中的压力、流量、余氯、浊度等实时数据，还可利用其中的查询统计功能进行分析和数据导出等。
M/S（移动GIS）是一种新型的基于无线网络的信息系统架构，是传统的C/S、B/S 桌面应用的延伸，它结合GIS、GPS 和移动通信技术，使GIS 成为可移动、便携的供水管网信息查询、分析平台，改变了以往的桌面办公模式，直接延伸至室外。
