锅炉培训教材2

燃气锅炉岗位安全培训教材一、岗位名称:煤气作业岗位二、危险因素及措施：㈠危险因素1、煤气中毒煤气中毒时病人最初感觉为头痛、头昏、恶心、呕吐、软弱无力，当他意识到中毒时，常挣扎下床开门、开窗，但一般仅有少数人能打开门，大部分病人迅速发生抽痉、昏迷，两颊、前胸皮肤及口唇呈樱桃红色，如救治不及时，可很快呼吸抑制而死亡. 煤气中毒依其吸入空气中所含一氧化碳的浓度、中毒时间的长短,常分轻度、三型。

锅炉容易发生煤气中毒的部位,眼镜阀平台阀组，管道上各放散口，锅炉煤气烧嘴,煤气系统各阀门、法兰等连接部位，炉前烧嘴平台。

锅炉发生煤气中毒的原因有：管道、阀门泄漏；煤气作业人员的错误操作导致煤气泄漏;作业人员未佩戴报警器；作业人员在放散管下风向作业等。

2、煤气爆炸煤气爆炸的原因是：煤气与氧气在浓度配比达到一定程度后,遇明火后燃烧，而产生的热量得不到很好的扩散，故而发生爆炸。

一、煤气泄漏，浓度达到爆炸限范围内,如果轻微的泄露一般不会发生爆炸事故。

二、空间的局限性,比如说，在屋子里，具备了一定浓度的煤气无法和外界空气流通，或者流通不佳，如果是在空旷的室外，只会燃烧不会爆炸;三、存在点火源。

明火或者是温度达到了煤气的燃点。

以上三点同时具备才会导致煤气爆炸事故的产生.锅炉内温度尚未达到燃点温度时就输入煤气，使炉内形成爆炸性混合气体,点火时发生爆炸事故;强制送风的炉未开风机,煤气由闸阀窜入送风管，点火时，发生爆炸；锅炉送煤气点火时，操作人员未先点火，而先将煤气送人炉内，点火发生爆炸；锅炉炉第一次点火时,送煤气未点燃，未经处理的剩余煤气就第二次点火，发生爆炸；锅炉炉的送风机突然停电，煤气不能完全燃烧，部分煤气从烧嘴窜入空气管道，发生爆炸；煤气设备停产后，未将煤气处理干净，又未经爆炸试验，动火发生爆炸；准备投产的煤气管道,与有煤气的管道没有用堵盲板隔断，煤气由闸阀漏入新管道,未经空气分析检查，动火发生爆炸;煤气设备停产检修,设备内的煤气已清除，检验合格，允许动火，后因蒸汽管未与煤气设备断开，另一台正常生产的煤气设备的煤气沿蒸汽管道及闸阀窜入检修的这台设备中,第二次动火时未经化验检查，发生爆炸；煤气设备着火时，未通入蒸汽或氮气充压，未切断煤气来源,发生回火爆炸3、火灾电气设备负荷过高或短路导致火灾；高温管道或设备周围有油污导致火灾；现场作业焊火花等落入电缆或易燃物品上导致火灾；煤气管道或设备上作业导致煤气着火4、烫伤锅炉各蒸汽管路保温缺损导致烫伤;锅炉操作未戴手套导致烫伤；启停炉操作疏水阀门时蒸汽外溅导致烫伤;操作蒸汽管路设备时设备损坏蒸汽泄漏等5、锅炉蒸汽爆炸在蒸汽锅炉的核心部件-—锅筒或锅壳内，在正常工况下，介质处于额定工作压力之下、汽水共存的饱和状态即沸腾状态。

2024版锅炉培训教学课件完整版一、教学内容本课件依据《锅炉专业基础知识》教材第四章“锅炉本体设备”及第五章“锅炉辅助设备”的内容进行编制。

详细内容包括：锅炉本体设备的结构、工作原理及其运行维护；锅炉辅助设备的种类、性能及其在锅炉运行中的作用。

二、教学目标1. 熟悉锅炉本体设备的基本结构、工作原理，掌握锅炉运行维护的基本知识。

2. 了解锅炉辅助设备的种类、性能，明确其在锅炉运行中的重要作用。

3. 培养学生解决锅炉运行过程中实际问题的能力。

三、教学难点与重点1. 教学难点：锅炉本体设备的结构及其工作原理；锅炉辅助设备的作用及其运行维护。

2. 教学重点：锅炉本体设备的安全运行措施；锅炉辅助设备的选用原则。

四、教具与学具准备1. 教具：锅炉结构模型、多媒体设备、PPT课件。

五、教学过程1. 导入：通过实际案例，介绍锅炉在生产生活中的重要性，激发学生的学习兴趣。

2. 知识讲解：（1）锅炉本体设备的结构、工作原理及运行维护。

（2）锅炉辅助设备的种类、性能及其在锅炉运行中的作用。

3. 例题讲解：结合教材，讲解锅炉运行过程中可能遇到的问题及解决方法。

4. 随堂练习：布置与锅炉本体设备和辅助设备相关的练习题，巩固所学知识。

5. 小组讨论：针对锅炉运行过程中的实际问题，进行小组讨论，培养学生的团队协作能力。

六、板书设计1. 锅炉本体设备：（1）结构：水冷壁、过热器、再热器、省煤器、空气预热器等。

（2）工作原理：燃料燃烧产生热量，使水变成蒸汽，蒸汽驱动汽轮机发电。

2. 锅炉辅助设备：（1）种类：风机、水泵、给煤机、除渣机等。

（2）性能：根据锅炉运行需求，选择合适的辅助设备。

七、作业设计1. 作业题目：（1）简述锅炉本体设备的基本结构及工作原理。

（2）列举三种锅炉辅助设备，并说明其在锅炉运行中的作用。

2. 答案：（1）锅炉本体设备的基本结构包括水冷壁、过热器、再热器、省煤器、空气预热器等。

工作原理为燃料燃烧产生热量，使水变成蒸汽，蒸汽驱动汽轮机发电。

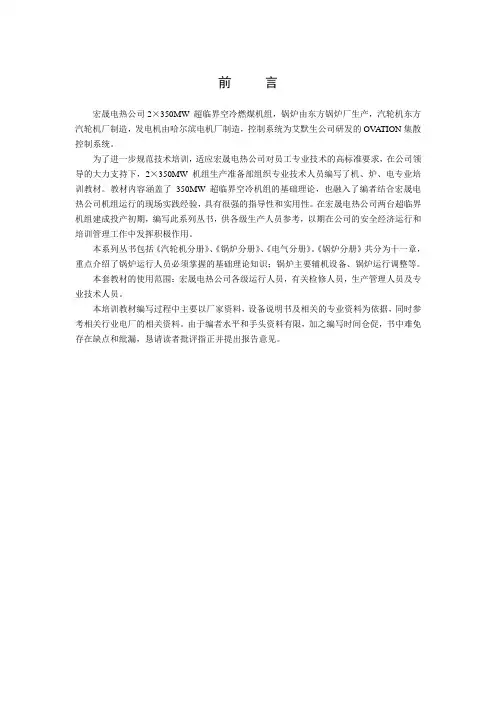

前言宏晟电热公司2×350MW 超临界空冷燃煤机组，锅炉由东方锅炉厂生产，汽轮机东方汽轮机厂制造，发电机由哈尔滨电机厂制造，控制系统为艾默生公司研发的OVATION集散控制系统。

为了进一步规范技术培训，适应宏晟电热公司对员工专业技术的高标准要求，在公司领导的大力支持下，2×350MW机组生产准备部组织专业技术人员编写了机、炉、电专业培训教材。

教材内容涵盖了350MW 超临界空冷机组的基础理论，也融入了编者结合宏晟电热公司机组运行的现场实践经验，具有很强的指导性和实用性。

在宏晟电热公司两台超临界机组建成投产初期，编写此系列丛书，供各级生产人员参考，以期在公司的安全经济运行和培训管理工作中发挥积极作用。

本系列丛书包括《汽轮机分册》、《锅炉分册》、《电气分册》。

《锅炉分册》共分为十一章，重点介绍了锅炉运行人员必须掌握的基础理论知识；锅炉主要辅机设备、锅炉运行调整等。

本套教材的使用范围：宏晟电热公司各级运行人员，有关检修人员，生产管理人员及专业技术人员。

本培训教材编写过程中主要以厂家资料，设备说明书及相关的专业资料为依据，同时参考相关行业电厂的相关资料。

由于编者水平和手头资料有限，加之编写时间仓促，书中难免存在缺点和纰漏，恳请读者批评指正并提出报告意见。

目录第一章350MW超临界燃煤锅炉概况 (1)1.1 超临界技术在国内外发展的现状 (1)1.2 直流锅炉特点 (2)1.3 锅炉安全性与经济性 (4)1.4 新建2×350MW机组锅炉技术规范 (5)1.5 锅炉的总体布置 (9)1.6 锅炉性能特点 (11)第二章燃料、制粉设备及其系统 (12)2.1 煤的成分及主要特性 (12)2.2 煤粉的基本性质 (21)2.3 350MW机组的ZGM95G-II型磨煤机 (25)2.4 给煤机 (32)2.5 等离子点火系统 (36)第三章煤粉燃烧及燃烧设备 (40)3.1 煤粉气流的着火燃烧 (40)3.2 新建350MW机组锅炉燃烧设备 (48)3.3 煤粉炉的炉膛 (51)3.4 低NO X燃烧技术 (63)第四章水循环及水冷壁 (65)4.1 锅炉水动力学基础 (65)4.2 直流锅炉蒸发受热面 (74)4.3 新建350MW超临界机组锅炉水冷壁的结构特点 (85)4.4 新建350MW超临界机组锅炉启动系统 (87)第五章过热器与再热器 (90)5.1 概述 (90)5.2 新建350MW机组锅炉过热器、再热器结构特点 (97)5.3 超临界锅炉过热器、再热器的汽温特性及调节 (101)5.4 过热器、再热器的热偏差及防治 (109)5.5 高温积灰、腐蚀及预防 (116)第六章省煤器与空气预热器 (120)6.1 概述 (120)6.2 省煤器 (121)6.3 空气预热器 (124)6.4 尾部受热面的积灰 (127)6.5 尾部受热面的飞灰磨损 (132)第七章锅炉送引风机及一次风机 (137)7.1 静叶调节轴流式引风机的结构及特点 (137)7.2 离心式一次风机的结构及特点 (140)7.3 动叶调节轴流式送风机的结构及特点 (144)7.4 风机保护装置 (148)7.5 风机的其他特点 (154)7.6 风机的运行与维护 (154)第八章锅炉的启动与停运及试验 (158)8.1 直流锅炉启停特点 (158)8.2 新建350MW超临界锅炉机组的启动 (164)8.3 350MW超临界锅炉机组的停运与保养 (172)8.3.6 机组滑参数停止 (174)8.4 超临界锅炉的试验与验收 (176)第九章锅炉的运行及调整 (178)9.1 锅炉运行调整的任务 (178)9.2 锅炉工况变动的影响 (180)9.3 负荷分配、蒸汽参数的变化与调整 (185)9.4 锅炉燃烧的调整 (193)9.5 单元机组的变压运行 (204)9.6 锅炉的热平衡及各项热损失 (206)9.7 锅炉的燃烧调整试验 (209)第十章锅炉的运行的故障及预防 (212)10.1 锅炉灭火与烟道再燃 (213)10.2 锅炉的结渣 (216)10.3 过热器管和再热器管的爆漏及预防 (225)10.4 水冷壁管的爆漏及预防 (229)第十一章吹灰系统设备及运行 (232)11.1概述 (232)11.2 电站锅炉对吹灰器的基本要求 (233)11.3 各种吹灰器在电站锅炉上的应用 (233)11.4 吹灰器的安装、运行和维护 (241)第一章350MW超临界燃煤锅炉概况1.1 超临界技术在国内外发展的现状增大锅炉容量和提高蒸汽参数是电厂锅炉的主要发展方向。

锅炉人员安全培训教材第一章介绍与原理锅炉是一种将水等液体加热蒸发产生蒸汽的设备，常见于工业生产和暖通供暖系统中。

锅炉的安全操作是保障工作人员和设备安全的重要环节。

本教材旨在为锅炉人员提供全面的安全培训，使其了解锅炉的工作原理和安全操作流程，从而做到安全操作、事故预防和应急处理。

第二章锅炉的工作原理2.1 锅炉的基本组成一个标准的锅炉由炉膛、燃烧系统、水循环系统、控制系统和附属设备等部分组成。

炉膛是燃烧室，燃烧系统用于提供燃料和空气，水循环系统用于输送水和回收蒸汽，控制系统控制锅炉的运行以及各项参数。

2.2 锅炉的工作原理当燃料被燃烧时，炉膛内产生的高温燃烧气体将热量传递给水，使水加热并蒸发产生蒸汽。

蒸汽通过管道输送到不同的工艺设备或供暖系统，完成加热或动力输出的功能。

第三章锅炉的安全操作3.1 锅炉的日常检查锅炉的日常检查是为了确保锅炉的正常运行和设备的安全。

包括检查压力表、水位表、安全阀、燃烧系统和控制系统等各项设备，以及进行水质检测和清洗工作。

3.2 锅炉的启动与停止正确的锅炉启动和停止流程对于保证锅炉安全运行至关重要。

包括点火前的准备工作、点火操作和燃烧调整，以及停炉操作和检查等环节。

3.3 锅炉的安全防护锅炉的安全防护是为了预防发生事故和保护工作人员的生命财产安全。

主要包括锅炉安全阀、压力表、水位表、烟气温度表等设备的使用和维护，以及应急处理流程和防火措施等。

第四章锅炉事故与应急处理4.1 锅炉常见事故了解和分析常见的锅炉事故对于提高安全意识和预防类似事故的发生至关重要。

常见的锅炉事故包括炉膛爆炸、水位异常、管道泄漏和燃烧不正常等。

4.2 锅炉事故的应急处理在锅炉事故发生时，及时采取正确的应急处理措施可以最大限度地减轻事故对人员和设备的损失。

应急处理包括切断电源、关闭供气阀门、启动应急泵站等。

第五章锅炉安全培训与考核5.1 锅炉安全培训计划为了确保锅炉人员的安全操作能力，制定合理的培训计划是必要的。

锅炉及锅炉房设备庞凤皎第一章锅炉与锅炉房设备的基本知识第一节概述一、锅炉及锅炉房设备的任务它的本质是热源。

安全可靠、经济有效地把燃料的化学能转化为热能，进而将热能传递给水，以产生热水或蒸汽。

二、分类1. 按用途分类电站锅炉：用于发电，大多为大容量、高参数锅炉，火室燃烧，效率高，出口工质为过热蒸汽。

工业锅炉（供热锅炉）：用于工业生产和采暖，大多数为低压、低温、小容量锅炉，火床燃烧居多，热效率较低，出口工质为蒸汽的称为蒸汽工业锅炉，出口工质为热水的称为热水锅炉。

船用锅炉机车锅炉注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为高压湿蒸汽。

2. 按结构分类火（烟）管锅炉：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。

（干背、湿背）水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。

3. 按循环方式分类（自然循环、强制循环）自然循环锅筒锅炉多次强制循环锅筒锅炉低倍率循环锅炉直流锅炉复合循环锅炉4. 按锅炉出口工质压力分类低压锅炉：一般压力小于中压锅炉：一般压力为高压锅炉：一般压力为超高压锅炉：一般压力为亚临界压力锅炉：一般压力为超临界压力锅炉：一般压力为5. 按燃烧方式分类火床燃烧锅炉（层燃炉）：主要用于工业锅炉，包括固定炉排炉、往复炉排炉等。

火室燃烧锅炉（室燃炉）：主要用于电站锅炉，燃用液体燃料、气体燃料和煤粉的锅炉均为火室燃烧锅炉。

沸腾炉：送入炉排空气流速较高，使大颗粒燃煤在炉排上面的沸腾床中翻腾燃烧，小颗粒燃煤随空气上升并燃烧。

6. 按所用燃料或能源分类固体燃料锅炉：燃用煤等固体燃料；液体燃料锅炉：燃用重油等液体燃料；气体燃料锅炉：燃用天然气等气体燃料；余热锅炉：利用冶金、石油化工等工业的余热作热源；原子能锅炉：利用核反应堆所释放热能作为热源的蒸汽发生器；废热锅炉：利用垃圾、树皮、废液等废料作为燃料的锅炉；其它能源锅炉：利用地热、太阳能等能源的蒸汽发生器或热水器。

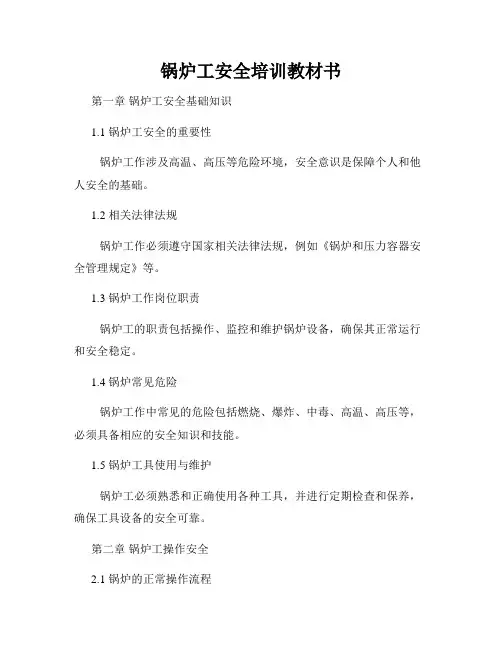

锅炉工安全培训教材书第一章锅炉工安全基础知识1.1 锅炉工安全的重要性锅炉工作涉及高温、高压等危险环境，安全意识是保障个人和他人安全的基础。

1.2 相关法律法规锅炉工作必须遵守国家相关法律法规，例如《锅炉和压力容器安全管理规定》等。

1.3 锅炉工作岗位职责锅炉工的职责包括操作、监控和维护锅炉设备，确保其正常运行和安全稳定。

1.4 锅炉常见危险锅炉工作中常见的危险包括燃烧、爆炸、中毒、高温、高压等，必须具备相应的安全知识和技能。

1.5 锅炉工具使用与维护锅炉工必须熟悉和正确使用各种工具，并进行定期检查和保养，确保工具设备的安全可靠。

第二章锅炉工操作安全2.1 锅炉的正常操作流程详细介绍启动、停车、调整和运行过程中的注意事项，避免操作失误引发事故。

2.2 锅炉设备的操作规范操作锅炉设备时必须按照规范操作，遵循正确的步骤和操作要求，确保安全生产。

2.3 锅炉检修与维护讲解锅炉的定期检修和维护工作，包括瓦斯检测、清理积灰、防腐蚀等工作，保证设备的长久使用。

2.4 火灾事故防治分析火灾事故的原因和危害，提供灭火器材的选择和使用方法，以及火灾应急预案的制定。

第三章锅炉工安全控制措施3.1 锅炉水位控制介绍水位控制的重要性和常用的水位控制方法，以及出现水位异常时的处理措施。

3.2 锅炉压力控制说明压力控制的意义和方法，教授合理控制锅炉压力的技巧，以避免危险发生。

3.3 锅炉燃烧安全控制强调燃烧安全对锅炉工作的重要性，介绍安全运行的燃烧调节技术和常见的燃烧问题处理方法。

3.4 锅炉安全附件的使用解释安全附件的作用和使用方法，如安全阀、报警装置等，以及日常维护和检修的注意事项。

第四章锅炉事故处理与应急响应4.1 锅炉事故的种类和危害程度着重介绍锅炉事故的分类和不同危害程度，以便及时采取相应的预防和应急处理措施。

4.2 锅炉事故的预防与控制提供预防锅炉事故发生的方法和技巧，如加强培训、做好设备日常维护等方面的工作。
