《模拟电子技术(高起专)》作业考核试题与答案

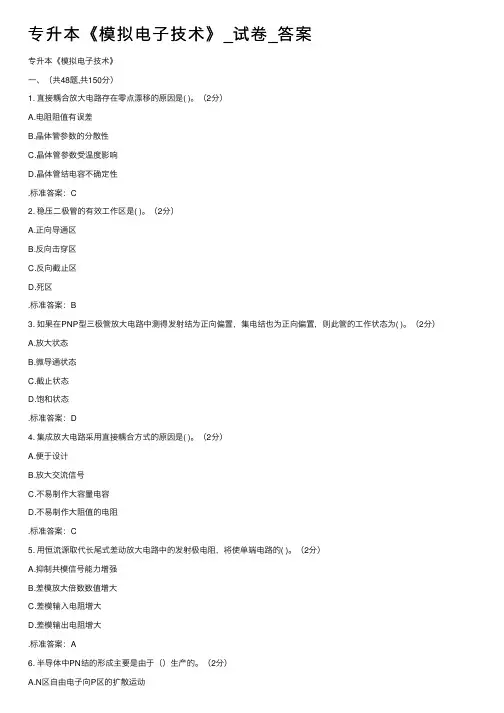

专升本《模拟电⼦技术》_试卷_答案专升本《模拟电⼦技术》⼀、（共48题,共150分）1. 直接耦合放⼤电路存在零点漂移的原因是( )。

（2分）A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.晶体管结电容不确定性.标准答案：C2. 稳压⼆极管的有效⼯作区是( )。

（2分）A.正向导通区B.反向击穿区C.反向截⽌区D.死区.标准答案：B3. 如果在PNP型三极管放⼤电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的⼯作状态为( )。

（2分）A.放⼤状态B.微导通状态C.截⽌状态D.饱和状态.标准答案：D4. 集成放⼤电路采⽤直接耦合⽅式的原因是( )。

（2分）A.便于设计B.放⼤交流信号C.不易制作⼤容量电容D.不易制作⼤阻值的电阻.标准答案：C5. ⽤恒流源取代长尾式差动放⼤电路中的发射极电阻，将使单端电路的( )。

（2分）A.抑制共模信号能⼒增强B.差模放⼤倍数数值增⼤C.差模输⼊电阻增⼤D.差模输出电阻增⼤.标准答案：A6. 半导体中PN结的形成主要是由于（）⽣产的。

（2分）A.N区⾃由电⼦向P区的扩散运动B.N区⾃由电⼦向P区的漂移运动C.P区⾃由电⼦向N区的扩散运动D.P区⾃由电⼦向N区的漂移运动.标准答案：A7. 理想的功率放⼤电路应⼯作于( )状态。

（2分）A.甲类互补B.⼄类互补C.甲⼄类互补D.丙类互补.标准答案：C8. NPN共射电路的Q点设置在接近于( )处将产⽣顶部失真。

（2分）A.截⽌区B.饱和区C.击穿区D.放⼤区.标准答案：A 9. 当有⽤信号的频率介于1500Hz与2000Hz之间时，应采⽤的最佳滤波电路是( )。

（2分）A.低通B.⾼通C.带通D.带阻.标准答案：C10. 差动放⼤电路的特点是抑制( )信号，放⼤( )信号。

（2分）A.共模共模B.共模差模C.差模差模D.差模共模.标准答案：B11. 利⽤两只NPN型管构成的复合管只能等效为NPN型管。

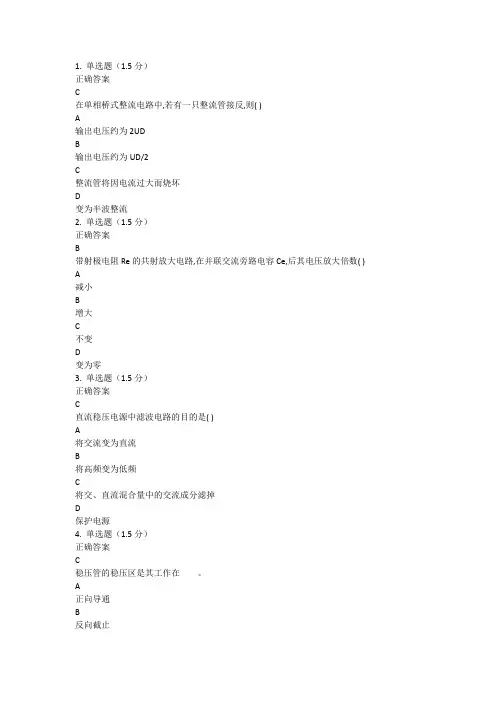

1. 单选题（1.5分）正确答案C在单相桥式整流电路中,若有一只整流管接反,则( )A输出电压约为2UDB输出电压约为UD/2C整流管将因电流过大而烧坏D变为半波整流2. 单选题（1.5分）正确答案B带射极电阻Re的共射放大电路,在并联交流旁路电容Ce,后其电压放大倍数( ) A减小B增大C不变D变为零3. 单选题（1.5分）正确答案C直流稳压电源中滤波电路的目的是( )A将交流变为直流B将高频变为低频C将交、直流混合量中的交流成分滤掉D保护电源4. 单选题（1.5分）正确答案C稳压管的稳压区是其工作在。

A正向导通B反向截止C反向击穿5. 单选题（1.5分）正确答案A功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大。

A交流功率B直流功率C平均功率6. 单选题（1.5分）正确答案C在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为。

A1WB0.5WC0.2W7. 单选题（1.5分）正确答案C对于单管共射放大电路,当f = fL时,与相位关系是( )。

A+45˚B-90˚C-135˚8. 单选题（1.5分）正确答案B功率放大电路的转换效率是指( ) 。

A输出功率与晶体管所消耗的功率之比B最大输出功率与电源提供的平均功率之比C晶体管所消耗的功率与电源提供的平均功率之比正确答案BLM386是集成功率放大器,它可以使电压放大倍数在( )变化。

A0~20B20~200C200~100010. 单选题（1.5分）正确答案A三端集成稳压器CXX7805的输出电压是( )A5vB9vC12v11. 单选题（1.5分）正确答案B当信号频率等于放大电路的和时,放大倍数的数值将下降到中频时的( )。

(P55 ) A0.5倍B0.7倍C0.9倍D1.2倍12. 单选题（1.5分）正确答案B场效应管起放大作用时应工作在漏极特性的( )。

A非饱和区B饱和区C截止区D击穿区正确答案A为了使放大电路的输入电阻增大，输出电阻减小，应当采用A电压串联负反馈B电压并联负反馈C电流串联负反馈D电流并联负反馈14. 单选题（1.5分）正确答案B测得某电路板上晶体三极管3个电极对地的直流电位分别为VE＝3V，VB＝3.7V，VC＝3.3V，则该管工作在A放大区B饱和区C截止区D击穿区15. 单选题（1.5分）正确答案B对于放大电路，所谓开环是指（）A无信号源B无反馈通路C无电源D无负载16. 单选题（1.5分）正确答案C在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为。

模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。

2. 运算放大器的开环增益通常表示为_________。

3. 一个理想的二极管在反向偏置时，其电流是_________。

4. 模拟滤波器按照频率特性可以分为_________、_________和_________。

5. 稳压二极管的工作原理是利用PN结的_________特性。

答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。

《模拟电子技术》试卷目录《模拟电子技术》试卷1 (1)《模拟电子技术》试卷1答案 (5)《模拟电子技术》试卷2 (7)《模拟电子技术》试卷2答案 (10)《模拟电子技术》试卷3 (12)《模拟电子技术》试卷3答案 (16)《模拟电子技术》试卷4 (18)《模拟电子技术》试卷4答案 (20)《模拟电子技术》试卷5 (23)《模拟电子技术》试卷5答案 (26)《模拟电子技术》试卷6 (28)《模拟电子技术》试卷6答案 (30)《模拟电子技术》试卷7 (32)《模拟电子技术》试卷7答案 (35)《模拟电子技术》试卷8 (36)《模拟电子技术》试卷8答案 (39)《模拟电子技术》试卷9 (41)《模拟电子技术》试卷9答案 (44)《模拟电子技术》试卷10 (46)《模拟电子技术》试卷10答案 (49)《模拟电子技术》试卷1班级：姓名总分：一、填空（每空1分，共15分）1. 二极管最主要的特性是（），它的两个主要参数是反映正向特性的（）。

2. 三极管工作在三个区域的条件是：放大区（），饱和区（）截止区（）。

３. 场效应管从结构上分成（）和（）两大类型，它属于（）控制型器件。

４. 集成运算放大器是一种采用（）耦合方式的放大电路，最常见的问题是（）。

５. 差动放大电路的基本功能是对差模信号的（）作用和对共模信号的（）作用。

６. 小功率直流稳压电源由变压器、（）、（）、（）四部分组成。

二、选择题（每空2分，共10分）1. 在图示电路中，当电源V=5V时，测得I=1mA。

若把电源电压调整到V=10V，则（）。

A. I=2mAB. I<2mAC. I>2mAD. I=10mA2. 集成运放的输入所采用差分放大电路是因为可以（）。

Ａ. 减小温漂Ｂ.增大放大倍数Ｃ. 提高输入电路Ｄ. 减小噪声３. 欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（）负反馈。

Ａ. 电压串联Ｂ. 电压并联Ｃ. 电流串联Ｄ. 电流并联４. 欲实现Au＝-100的放大电路，应选用（）电路。

总分: 100分考试时间:分钟单选题1. 线性电阻器的额定值为220 V，880 W。

现将它接到110 V电源上，则此时消耗的功率为_______。

(5分)(A) 440 W(B) 220 W(C) 880W(D) 1200 W参考答案：B2. 在下图中，将它等效为戴维南电路时，端口等效电阻是_____欧姆。

(5分)(A) 10(B) 20(C) 30(D) 40参考答案：C3. 在R，L并联的正弦交流电路中，R=40 W，X L=30 W，电路的无功功率Q=480 va r，则视在功率S为_______。

(5分)(A) 866 V•A(B) 800 V•A(C) 600 V•A(D) 480 V•A参考答案：B4. 下图所示正弦交流电路中，Z = ( 40 + j 30 ) Ω，X C = 10 Ω，有效值U2 = 200 V，则总电压有效值U为_______。

(5分)(A) 178.9V(B) 226V(C) 120V(D) 156V参考答案：A5. 在下图所示电路中，已知：U S＝2 V，I S＝2 A。

电流I为_______。

(5分)(A) 2 A(B) 4A(C) 6 A(D) 8A参考答案：A6. 在计算线性电阻电路的电压和电流时，用叠加原理。

在计算线性电阻电路的功率时，叠加原理_______。

(5分)(A) 可以用(B) 不可以用(C) 有条件地使用(D) 无条件地使用参考答案：B7. 理想电压源和理想电流源间。

(5分)(A) 有等效变换关系(B) 没有等效变换关系(C) 有条件下的等效变换关系(D) 可以直接变换参考答案：B8. 下图所示的正弦电路中，，，且电路处于谐振状态，则复阻抗Z 为_______。

(5分)(A)(B)(C)(D)参考答案：A9. 在下图所示电路中，U、I的关系式正确的是。

(5分)(A) U = (I S + I )R0(B) U= (I S－I )R0(C) U = (I - I S )R0(D) U=(I+I S) R D参考答案：B填空题10. 电路的三个基本组成部分分别是___(1)___ ，___(2)___ ，___(3)___ 。

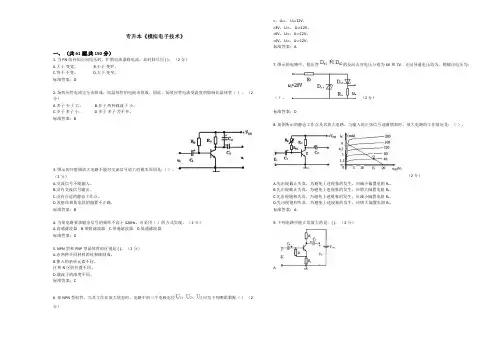

专升本《模拟电子技术》一、（共61题,共150分）1. 当PN给外加正向电压时，扩散电流漂移电流。

此时耗尽层 ( )。

（2分）A.大于变宽。

B.小于变窄。

C.等于不变。

D.大于变窄。

标准答案：D2. 场效应管电流完全由组成，而晶体管的电流由组成。

因此，场效应管电流受温度的影响比晶体管（）。

（2分）A.多子少子大。

B.多子两种载流子小。

C.少子多子小。

D.多子多子差不多。

标准答案：B3. 图示的共射极放大电路不能对交流信号放大的根本原因是:（）。

（2分）A.交流信号不能输入。

B.没有交流信号输出。

C.没有合适的静态工作点。

D.发射结和集电结的偏置不正确。

标准答案：B4. 当某电路要求输出信号的频率不高于420Hz，可采用（）的方式实现。

（2分）A.高通滤波器B.带阻滤波器C.带通滤波器D.低通滤波器标准答案：D5. NPN型和PNP型晶体管的区别是 ( )。

（2分）A.由两种不同材料的硅和锗制成。

B.掺入的杂质元素不同。

区和N区的位置不同。

D.载流子的浓度不同。

标准答案：C6. 某NPN型硅管，当其工作在放大状态时，电路中的三个电极电位应为下列哪组数据（）（2分）=，U2=， U3=12V。

=3V，U2=， U3=12V。

=6V，U2=，U3=12V。

=6V，U2=，U3=12V。

标准答案：A7. 图示的电路中，稳压管的反向击穿电压分别为6V和7V，正向导通电压均为，则输出电压为：（）。

（2分）标准答案：D8. 如图所示的静态工作点及其放大电路，当输入的正弦信号逐渐增加时，放大电路的工作情况是：（）。

（2分）A.先出现截止失真，为避免上述现象的发生，应减小偏置电阻R b。

B.先出现截止失真，为避免上述现象的发生，应增大偏置电阻R b。

C.先出现饱和失真，为避免上述现象的发生，应减小偏置电阻R b。

D.先出现饱和失真，为避免上述现象的发生，应增大偏置电阻R b。

标准答案：A9. 下列电路中能正常放大的是：( )。

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

《模拟电子技术》（高起专）习题答案一、单选题1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）它的稳压值Uz才有导通电流，否则处于截止状态。

（ B ）A、正偏，大于；B、反偏，大于；C、正偏，小于；D、反偏，小于。

2、共射极放大电路的交流输出波形上半周失真和下半周失真时分别为（ B ）失真。

A、饱和，截止；B、截止，饱和；C、饱和，频率；D、频率，截止。

3、一个正常放大的三极管，测得它的三个电极c、b、e的电位分别的6V、3.7V、3.0V，则该管是（ D ）管。

A、锗PNP；B、锗NPN；C、硅PNP；D、硅NPN。

4、PN结加反向电压时，空间电荷区将( C )。

A、变窄；B、基本不变；C、变宽；D、不确定。

5、对三极管放大作用的实质，下列说法正确的是（ A ）。

A、三极管可以用较小的电流控制较大的电流；B、三极管可以把小电流放大成大电流；C、三极管可以把小电压放大成大电压；D、三极管可以把小能量放大成大能量。

6、半导体二极管的重要特性之一是( B )。

A、温度稳定性；B、单向导电性；C、放大作用；D、滤波特性。

7、稳压二极管稳压时，其工作在( C )。

A、正向导通区；B、反向截止区；C、反向击穿区；D、不确定。

8、当放大电路设置合适的静态工作点，如再加入交流信号，则工作点（ B ）。

A、沿直流负载线移动；B、沿交流负载线移动；C、不移动；D、沿坐标轴移动。

9、场效应管靠( A )导电。

A、一种载流子；B、两种载流子；C、电子；D、空穴。

10、用指针式万用表的R×10和R×1K档分别测量整流二极管的正向电阻，二次测试结果是（ B ）。

A、相同；B、R×10档的测试值小；C、R×1K档的测试值小；D、不确定11、已知三极管各极电位，则（ B ）管工作在放大状态。

A、；B、；C、；D、。

12、对三极管放大作用的实质，下列说法正确的是（ A ）。

单选题1.稳压二极管构成的稳压电路，其接法是（）A.稳压管与负载电阻串联B.稳压管与负载电阻并联C.限流电阻与稳压管串联后，负载电阻再与稳压管串联D.限流电阻与稳压管串联后，负载电阻再与稳压管并联答案:D2.共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路（）能力A.放大差模抑制共模B.输入电阻高C.输出电阻低答案:A3.为了使放大器带负载能力强，一般引入（）负反馈。

A.电压B.电流C.串联答案:A4.输入失调电压UIO是（）A.两个输入端电压之差B.输入端都为零时的输出电压C.输出端为零时输入端的等效补偿电压。

答案:C5.长尾型差分放大电路中，电阻Re的主要作用时（）。

A.提高输入电阻B.提高差模电压增益C.提高共模抑制比D.提高共模电压增益答案:C6.差分放大器由双端输入变为单端输入，差模电压增益是（）。

A.增加一倍B.为双端输入是的1/2C.不变D.不定答案:C7.晶体三极管用于放大时，使其发射结、集电结处于()。

A.发射结正偏、集电结正偏B.发射结正偏、集电结反偏C.发射结反偏、集电结正偏D.发射结反偏、集电结反偏答案:B8.某LC振荡电路的振荡频率为f0＝100kHz，如将LC选频网络中的电容C增大一倍，则振荡频率约为()A.200kHzB.140kHzC.70kHzD.50kHz答案:C9.正弦波振荡电路的基本组成包括()A.基本放大器和正反馈网络B.基本放大器和选频网络C.基本放大器和负反馈网络D.基本放大器、正反馈网络、选频网络、稳幅电路答案:D10.采用长尾差动放人电路，并且提高长尾电阻Re的阻值是为了()。

A.提高差模电压放大倍数B.提高共模电压放大倍数C.提高共模抑制比D.提高差模输出电阻答案:C11.欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈答案:C12.射随器适合做多级放大电路的中间隔离级，是因为射随器的（）A.输入电阻高B.输出电阻低C.输入电阻高，输出电阻低答案:C13.稳压管的稳压区是其工作在（）A.正向导通B.反向截止C.反向击穿答案:C14.在桥式整流电阻负载中，理想二极管承受最高反压是（）U2U2U2U2答案:A15.工作在放大状态下的理想运放电路，运放两个输入端的电流i+=i-=0，称此为()A.虚短B.虚断C.虚联D.虚地答案:B16.多级负反馈放大电路容易引起自激振荡的原因是（）。

专科《模拟电子技术》模拟题试卷一.（共60题,共150分）1.理想的功率放大电路应工作于()状态。

（2分）A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补★检查答案标准答案：C2.NPN共射电路的Q点设置在接近于()处将产生顶部失真。

（2分）A.截止区B.饱和区C.击穿区D.放大区★检查答案标准答案：A3.双极晶体管放大电路共射极接法所对应的场效应管放大电路是()接法。

（2分）A.共基极B.共源极C.共漏极D.共栅极★检查答案标准答案：B4.当有用信号的频率介于2500Hz与3000Hz之间时，应采用的最佳滤波电路是()。

（2分）A.低通B.高通C.带通D.带阻★检查答案标准答案：C5.为了提高电压放大倍数，希望放大电路的()大一些。

（2分）A.输入电流B.输出电流C.输入电阻D.输出电阻★检查答案标准答案：D6.当PN给外加反向电压时，其内部的扩散电流将()漂移电流。

此时，耗尽层的宽度将()。

（2分）A.大于变宽B.大于变窄C.小于变宽D.等于不变★检查答案标准答案：C7.差动放大电路的特点是抑制()信号，放大()信号。

（2分）A.共模共模B.共模差模C.差模差模D.差模共模★检查答案标准答案：B8.共漏极场效应管放大电路的输出电压与输入电压的相位()。

（2分）A.相差0B.相差45C.相差90D.相差180★检查答案标准答案：A9.直流电源滤波的主要目的是：()。

（2分）A.将交流变直流B.将高频变低频C.将正弦波变成方波D.将直、交流混合量中的交流成分去掉★检查答案标准答案：D10.电路如图所示。

若V1管正负极接反了，则输出()。

（2分）A.只有半周波形B.全波整流波形，但V3管承受2倍的电压C.全波整流波形D.无波形且变压器或整流管可能烧毁★检查答案标准答案：D11.双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。

场效应管是控制器件。

（2分）★检查答案标准答案：1.电流;2.正向;3.反向;4.电压;12.在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

模拟电子技术考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电子电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大信号D. 调制2. 负反馈在放大器中的作用是（）。

A. 增加增益B. 减小增益C. 稳定放大器D. 提高频率响应3. 理想运算放大器的开环增益是（）。

A. 有限的B. 无限的C. 零D. 负数4. 一个放大器的输入电阻是1kΩ，输出电阻是50Ω，那么它的电压增益是（）。

A. 20B. 20kC. 不确定D. 0.055. 一个二极管的正向压降是0.7V，当通过它的电流为20mA时，消耗的功率是（）。

A. 14mWB. 0.014WC. 0.014mWD. 1.4mW6. 一个电路的频率响应曲线是一条直线，说明这个电路是（）。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 全通滤波器7. 一个共射放大器的电流增益是-10，电压增益是-100，那么它的输出电阻是（）。

A. 10ΩB. 100ΩC. 1kΩD. 10kΩ8. 晶体管的三种基本放大电路分别是（）。

A. 共射、共基、共集B. 共射、共基、共漏C. 共射、共集、共漏D. 共基、共集、共漏9. 在模拟电子技术中，什么是“饱和区”？A. 信号失真区域B. 信号放大区域C. 信号衰减区域D. 信号调制区域10. 一个放大器的输入信号是正弦波，输出信号是方波，这个放大器可能应用在（）。

A. 音频放大B. 视频放大C. 脉冲放大D. 信号调制答案：1-5 CCBDD 6-10 DCDCC二、填空题（每题2分，共10分）1. 在模拟电子电路中，________是用来测量电路输出电压的仪器。

2. 一个理想的电压源具有________和________的特性。

3. 运算放大器的输入端通常具有________和________的特性。

4. 一个放大器的增益可以通过改变________来实现。

5. 负反馈可以提高放大器的________和________。

模拟电子技术试题及答案一、单项选择题（每题2分，共10分）1. 模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 晶体管的放大作用主要取决于其：A. 集电极B. 发射极C. 基极D. 所有极答案：C4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：D5. 在运算放大器电路中，虚短是指：A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是模拟信号的特点？A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案：ACD2. 运算放大器的典型应用包括：A. 放大器B. 信号整形C. 振荡器D. 电源答案：ABC3. 模拟电路中常用的滤波器类型包括：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD4. 以下哪些因素会影响晶体管的放大能力？A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案：ABD5. 在模拟电路中，负反馈的作用包括：A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案：ABD三、填空题（每题2分，共10分）1. 在模拟电路中，信号的放大是通过________来实现的。

答案：晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。

答案：零3. 模拟电路中的噪声通常来源于________和________。

答案：电源和环境4. 模拟信号的频率范围通常从直流（DC）到________赫兹。

答案：几十兆5. 在模拟电路设计中，________是用来减少信号失真的。

答案：负反馈四、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的区别。

《模拟电子技术》（高起专）习题答案一、单选题1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（）它的稳压值Uz才有导通电流，否则处于截止状态。

（ B ）A、正偏，大于；B、反偏，大于；C、正偏，小于；D、反偏，小于。

2、共射极放大电路的交流输出波形上半周失真和下半周失真时分别为（ B ）失真。

A、饱和，截止；B、截止，饱和；C、饱和，频率；D、频率，截止。

3、一个正常放大的三极管，测得它的三个电极c、b、e的电位分别的6V、3.7V、3.0V，则该管是（ D ）管。

A、锗PNP；B、锗NPN；C、硅PNP；D、硅NPN。

4、PN结加反向电压时，空间电荷区将( C )。

A、变窄；B、基本不变；C、变宽；D、不确定。

5、对三极管放大作用的实质，下列说法正确的是（ A ）。

A、三极管可以用较小的电流控制较大的电流；B、三极管可以把小电流放大成大电流；C、三极管可以把小电压放大成大电压；D、三极管可以把小能量放大成大能量。

6、半导体二极管的重要特性之一是( B )。

A、温度稳定性；B、单向导电性；C、放大作用；D、滤波特性。

7、稳压二极管稳压时，其工作在( C )。

A、正向导通区；B、反向截止区；C、反向击穿区；D、不确定。

8、当放大电路设置合适的静态工作点，如再加入交流信号，则工作点（ B ）。

A、沿直流负载线移动；B、沿交流负载线移动；C、不移动；D、沿坐标轴移动。

9、场效应管靠( A )导电。

A、一种载流子；B、两种载流子；C、电子；D、空穴。

10、用指针式万用表的R×10和R×1K档分别测量整流二极管的正向电阻，二次测试结果是（ B ）。

A、相同；B、R×10档的测试值小；C、R×1K档的测试值小；D、不确定11、已知三极管各极电位，则（ B ）管工作在放大状态。

A、；B、；C、；D、。

12、对三极管放大作用的实质，下列说法正确的是（ A ）。

一.单选题（共8题,26.4分）1当信号频率等于放大电路的时,放大倍数值约下降到中频时的0.7倍,即增益下降( )• A3dB• B4 dB• C5dB• D6dB正确答案：A2判断下图电路引入了哪种组态的交流负反馈。

( )• A是电压并联负反馈• B是电压串联负反馈;• C是电流并联负反馈• D是电流串联负反馈。

正确答案：A3欲将方波电压转换成三角波电压,应该选用( )• A反相比例运算电路• B同相比例运算电路• C积分运算电路• D微分运算电路正确答案：C4测得放大电路中晶体管的直流电位如图所示,这个管子的型号是( )。

• A NPN硅管、• B NPN锗管• C PNP锗管• D PNP硅管正确答案：A5用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的( )。

• A差模放大倍数数值增大• B抑制共模信号能力增强• C差模输入电阻增大• D简化电路正确答案：B6欲增大电路从信号源索取的电流,并稳定输出电流,应在放大电路中引入( )• A电压串联负反馈• B电压并联负反馈• C电流串联负反馈• D电流并联负反馈正确答案：D7判断下图电路引入了哪种组态的交流负反馈。

( )• A是电压并联负反馈• B是电压串联负反馈;• C是电流并联负反馈• D是电流串联负反馈。

正确答案：B8整流的目的是( )• A将交流变为直流• B将高频变为低频• C将正弦波变为方波• D将直流变为交流正确答案：A二.填空题（共4题,13.2分）1PN结加正向电压时，空间电荷区将变。

切换到文本模式正确答案：第一空：窄2如图符号是N沟道型场效应管。

切换到文本模式正确答案：第一空：耗尽3正确答案：第一空：减少4已知某放大电路的电压放大倍数,则其中频电压放大倍数____;上限截止频率 ____ Hz ,下限截止频率____ Hz 。

切换到文本模式切换到文本模式切换到文本模式正确答案：第一空：1000第二空：10000第三空：10三.判断题（共10题,33.0分）1放大电路必须加上合适的直流电源才能正常工作••正确答案：√2功率放大电路与电压放大电路的共同点是都使输出功率大于信号源提供的输入功率。

模拟电子技术练习题1、在多级放大电路中，后级的输入电阻是前级的负载电阻。

A. 正确B. 错误正确：【A】2、将交流电变换成脉动直流电的电路称为整流电路，全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的0.9倍。

A. 正确B. 错误正确：【A】3、为了产生一个正弦波信号，电路应采用正反馈。

A. 正确B. 错误正确：【A】4、对于增强型MOS管，当栅源电压等于零时，无导电沟道存在。

A. 正确B. 错误正确：【A】5、某放大电路中的NPN型硅三极管，测得3个管脚a、b、c的电压为Va = -1V，Vb =-3.2V, Vc=-3.9V, 其集电极管脚是a。

A. 正确B. 错误正确：【A】6、有用信号频率高于1000Hz, 可选用高通滤波器。

A. 正确B. 错误正确：【A】7、负反馈对放大电路性能的改善体现在：提高增益的稳定性、减小非线性失真、抑制反馈环内噪声、扩展频带。

A. 正确B. 错误正确：【A】8、滤波电路的主要任务是尽量滤掉输出电路中的交流成分，同时，尽量保留其中的直流成分。

A. 正确B. 错误正确：【A】9、场效应管同双极型三极管相比，其输入电阻大。

A. 正确B. 错误正确：【A】10、在功率放大电路中，输出功率愈大，功放管的功耗愈大。

（）A. 正确B. 错误正确：【B】11、当晶体管工作于饱和状态时，其发射结反偏，集电结反偏。

（）A. 正确B. 错误正确：【B】12、三端集成稳压器7812输出电压+12V。

A. 正确B. 错误正确：【A】13、在阻容耦合多级放大电路中，影响高频信号放大的是结电容。

A. 正确B. 错误正确：【A】14、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。

A. 正确B. 错误正确：【A】15、阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。

（）A. 正确B. 错误正确：【A】16、在本征半导体中加入五价元素可形成N型半导体。

西安交通大学16年3月课程考试《模拟电子技术（高起专）》作业考核试题一、单选题1. 同相比例运算电路和反相比例运算电路的输入电阻的情况为（ A ）。

A. 前者输入电阻大，后者输入电阻小B. 前者输入电阻小，后者输入电阻大C. 两种情况下输入电阻都大D. 两种情况下输入电阻都小2. 下列电路中，输出电压脉动最小的是（ D ）A. 单相半波整流B. 单相桥式整流C. 三相半波整流D. 三相桥式整流3. 差动电路对哪种信号无放大作用（ A ）。

A. 共模B. 差模C. 直流D. 交流4. 在本征半导体中分别加入（ D ）元素可形成N型和P型半导体。

A. 五价，四价B. 四价，五价C. 三价，五价D. 五价，三价5. 半导体二极管的重要特性之一是( B )。

A. 温度稳定性B. 单向导电性C. 放大作用D. 滤波特性6. 某单相桥式整流电路中有一只二极管断路，则该电路（ C ）。

A. 不能工作B. 仍能工作C. 输出电压降低D. 输出电压升高7. LM386是集成功率放大器，它可以使电压放大倍数在（ B ）变化。

A. 0-20B. 20-200C. 200-1000D. 200-200008. 某电路有用信号频率为2 kHz，可选用( C )。

A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器9. 乙类推挽功率放大器的理想最大效率为（ C ）。

A. 58.5%B. 68.5%C. 78.5%D. 100%10. 当晶体管工作在放大区时，发射结电压和集电结电压应为（ B ）。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏11. 差分放大电路是为了（ C ）而设置的。

A. 稳定uB. 放大信号C. 抑制零点漂移D. 提高输入电阻12. 在滤波电路中，与负载并联的元件是（ A ）。

A. 电容B. 电感C. 电阻D. 开关13. 若要稳定放大倍数可以引入（ B ）。

模拟电子技术练习题库（附参考答案）一、单选题（共103题，每题1分，共103分）1.PNP型三极管工作在放大状态时，其发射极电位最高，集电极电位最低。

（）A、对 :B、错正确答案：A2.集成运放的非线性应用存在（）现象。

A、虚地；B、虚断；C、虚断和虚短。

正确答案：B3.设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。

( )A、错误B、正确 ;正确答案：B4.集成运算放大器采用差动放大电路作为输入级的原因是A、提高输入电阻B、抑制零漂C、稳定放大倍数D、克服交越失真正确答案：B5.理想集成运放的开环放大倍数Au0为( )。

A、∞;B、0;C、不定。

正确答案：A6.分压式偏置的共发射极放大电路中,若VB点电位过高,电路易出现( )。

A、截止失真;B、饱和失真;C、晶体管被烧损。

正确答案：B7.射极输出器的特点是（）A、只有电流放大而没有电压放大，输出电阻小、输入电阻大B、只有电流放大而没有电压放大，输出电阻大、输入电阻小C、只有电压放大而没有电流放大，输出电阻小、输入电阻大D、既有电流放大也有电压放大，输出电阻小、输入电阻大正确答案：A8.分析集成运放的非线性应用电路时,不能使用的概念是( )。

A、虚短;B、虚地;C、虚断。

正确答案：A9.基极电流iB的数值较大时,易引起静态工作点Q接近( )。

A、饱和区B、死区C、截止区正确答案：A10.正弦电流经过二极管整流后的波形为（）。

A、正弦半波；B、矩形方波；C、等腰三角波；D、仍为正弦波。

正确答案：A11.晶体三极管的集电极和发射极类型相同，因此可以互换使用。

（）A、对 :B、错正确答案：B12.对于工作在放大区的晶体三极管而言，下列式子正确的是：A、I=βIbB、Ic=βIbC、Ie=βIb正确答案：B13.集成电路内部,各级之间的耦合方式通常采用 ( )A、直接耦合B、变压器耦合C、光电耦合D、阻容耦合正确答案：A14.具有输入、输出反相关系的小信号放大电路是 ( )A、共集电放大电路B、射极输出器C、共射放大电路D、共基放大电路正确答案：C15.共集电极放大电路的输入信号与输出信号，相位差为180°的反相关系。
