电子标签到读写器的能量传输

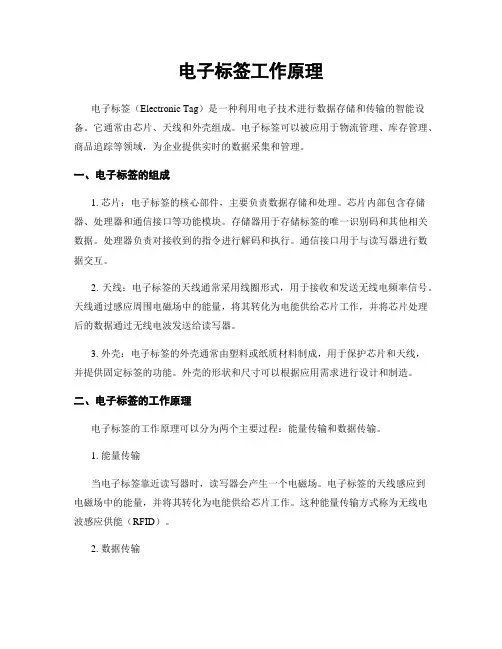

电子标签工作原理电子标签（Electronic Tag）是一种利用电子技术进行数据存储和传输的智能设备。

它通常由芯片、天线和外壳组成。

电子标签可以被应用于物流管理、库存管理、商品追踪等领域，为企业提供实时的数据采集和管理。

一、电子标签的组成1. 芯片：电子标签的核心部件，主要负责数据存储和处理。

芯片内部包含存储器、处理器和通信接口等功能模块。

存储器用于存储标签的唯一识别码和其他相关数据。

处理器负责对接收到的指令进行解码和执行。

通信接口用于与读写器进行数据交互。

2. 天线：电子标签的天线通常采用线圈形式，用于接收和发送无线电频率信号。

天线通过感应周围电磁场中的能量，将其转化为电能供给芯片工作，并将芯片处理后的数据通过无线电波发送给读写器。

3. 外壳：电子标签的外壳通常由塑料或纸质材料制成，用于保护芯片和天线，并提供固定标签的功能。

外壳的形状和尺寸可以根据应用需求进行设计和制造。

二、电子标签的工作原理电子标签的工作原理可以分为两个主要过程：能量传输和数据传输。

1. 能量传输当电子标签靠近读写器时，读写器会产生一个电磁场。

电子标签的天线感应到电磁场中的能量，并将其转化为电能供给芯片工作。

这种能量传输方式称为无线电波感应供能（RFID）。

2. 数据传输电子标签在获得能量后，芯片开始工作。

读写器向电子标签发送指令，电子标签接收到指令后，芯片解码并执行相应的操作，如读取存储器中的数据或写入新的数据。

芯片将处理后的数据通过天线发送回读写器，读写器接收到数据后进行解码并进行相应的处理。

三、电子标签的应用1. 物流管理：电子标签可以用于物流管理中的货物追踪和管理。

通过在货物上贴上电子标签，可以实时监控货物的位置和状态，提高物流效率和准确性。

2. 库存管理：电子标签可以用于库存管理中的货物盘点和管理。

通过在货架上贴上电子标签，可以实时跟踪货物的入库和出库情况，提高库存管理的精确度和效率。

3. 商品追踪：电子标签可以用于商品追踪和反假货。

电子标签工作原理一、引言电子标签是一种智能化的标识技术，它可以在物品上附加一个微型芯片和天线，通过与读写器进行无线通信，实现对物品的识别、追踪和管理。

本文将详细介绍电子标签的工作原理。

二、电子标签的组成1. 芯片：电子标签的核心部件，包含存储器、处理器和通信模块等。

存储器用于存储物品的相关信息，处理器用于处理读写器发送的指令，通信模块用于与读写器进行无线通信。

2. 天线：用于接收读写器发射的电磁波信号，并将接收到的能量转换为电能供芯片使用，同时用于发送芯片中存储的信息给读写器。

3. 封装材料：用于保护芯片和天线，通常采用塑料或者陶瓷材料制成。

三、电子标签的工作原理1. 读写器发送信号：读写器向电子标签发送一定频率的电磁波信号。

2. 电子标签接收能量：电子标签的天线接收到读写器发送的电磁波信号，并将接收到的能量转换为电能供芯片使用。

3. 电子标签响应信号：芯片接收到读写器发送的指令后，根据存储器中存储的信息，将相应的数据通过天线发送给读写器。

4. 读写器接收数据：读写器接收到电子标签发送的数据，并进行解析和处理。

5. 数据处理和应用：读写器将接收到的数据与数据库中的信息进行比对，实现对物品的识别、追踪和管理。

四、电子标签的工作模式1. 主动模式：电子标签在读写器的激励下主动发送数据，通常用于需要频繁读取标签信息的场景，如物流仓储管理。

2. 被动模式：电子标签在读写器的激励下被动响应并发送数据，通常用于对物品进行定期盘点和管理，如超市商品管理。

五、电子标签的应用领域1. 物流领域：电子标签可以实现对物品的实时追踪和管理，提高物流效率和准确性。

2. 零售领域：电子标签可以实现对商品的自动识别和定价，提高零售业务的效率和便利性。

3. 仓储管理：电子标签可以实现对仓库中物品的自动盘点和管理，减少人工操作和错误。

4. 资产管理：电子标签可以实现对企业资产的追踪和管理，提高资产利用率和减少盗窃风险。

六、电子标签的优势和挑战1. 优势：a. 自动化：电子标签可以实现对物品的自动识别和管理，减少人工操作和错误。

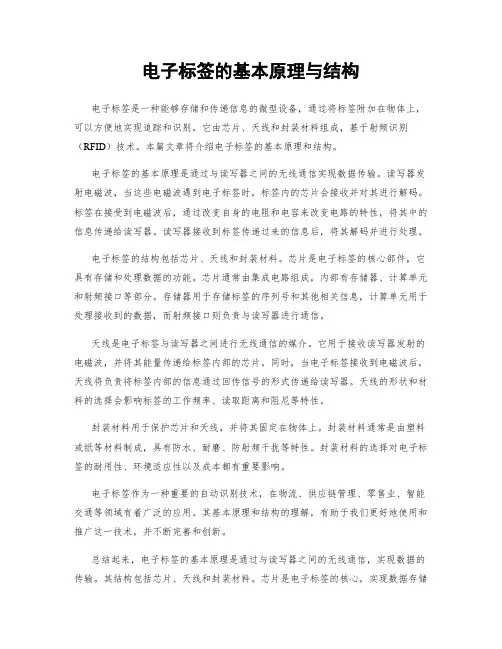

电子标签的基本原理与结构电子标签是一种能够存储和传递信息的微型设备，通过将标签附加在物体上，可以方便地实现追踪和识别。

它由芯片、天线和封装材料组成，基于射频识别（RFID）技术。

本篇文章将介绍电子标签的基本原理和结构。

电子标签的基本原理是通过与读写器之间的无线通信实现数据传输。

读写器发射电磁波，当这些电磁波遇到电子标签时，标签内的芯片会接收并对其进行解码。

标签在接受到电磁波后，通过改变自身的电阻和电容来改变电路的特性，将其中的信息传递给读写器。

读写器接收到标签传递过来的信息后，将其解码并进行处理。

电子标签的结构包括芯片、天线和封装材料。

芯片是电子标签的核心部件，它具有存储和处理数据的功能。

芯片通常由集成电路组成，内部有存储器、计算单元和射频接口等部分。

存储器用于存储标签的序列号和其他相关信息，计算单元用于处理接收到的数据，而射频接口则负责与读写器进行通信。

天线是电子标签与读写器之间进行无线通信的媒介。

它用于接收读写器发射的电磁波，并将其能量传递给标签内部的芯片。

同时，当电子标签接收到电磁波后，天线将负责将标签内部的信息通过回传信号的形式传递给读写器。

天线的形状和材料的选择会影响标签的工作频率、读取距离和阻尼等特性。

封装材料用于保护芯片和天线，并将其固定在物体上。

封装材料通常是由塑料或纸等材料制成，具有防水、耐磨、防射频干扰等特性。

封装材料的选择对电子标签的耐用性、环境适应性以及成本都有重要影响。

电子标签作为一种重要的自动识别技术，在物流、供应链管理、零售业、智能交通等领域有着广泛的应用。

其基本原理和结构的理解，有助于我们更好地使用和推广这一技术，并不断完善和创新。

总结起来，电子标签的基本原理是通过与读写器之间的无线通信，实现数据的传输。

其结构包括芯片、天线和封装材料。

芯片是电子标签的核心，实现数据存储和处理。

天线用于接收和传递电磁波信号，进行通信。

封装材料则保护和固定芯片和天线，并使其适应不同环境。

rfid能量耦合方式和数据传输原理RFID（Radio Frequency Identification）是一种无线通信技术，它通过无线电波来传输数据和能量。

在RFID系统中，能量耦合方式和数据传输原理是两个重要的方面。

能量耦合方式是指如何将能量传送到RFID标签以供其工作。

一种常见的能量耦合方式是通过电磁感应耦合。

在这种方式下，读写器会发送一个电磁场，RFID标签则利用这个电磁场中的能量来供电。

当RFID标签进入电磁场范围内时，它会感应到电磁波，并通过一个天线接收到能量。

接收到能量后，RFID标签会利用这个能量来工作，例如发送数据、接收指令等。

这种能量耦合方式实现了无线供电，使得RFID标签可以不需要电池等外部能源，从而减小了尺寸和成本。

数据传输原理是指RFID标签和读写器之间如何进行数据交换。

在RFID系统中，数据传输通常通过调制和解调的方式实现。

当读写器想要与RFID标签进行通信时，它会向RFID标签发送一个载波信号，也就是一个特定频率的电磁波。

RFID标签会通过调制的方式将要传输的数据加载到载波信号上，然后将调制后的信号反射回读写器。

读写器接收到反射信号后，会通过解调的方式将数据还原出来。

这样，就完成了数据的传输过程。

RFID技术的能量耦合方式和数据传输原理的结合，实现了无线供电和数据交换。

这使得RFID技术在许多领域得到了广泛应用。

例如，RFID技术可以应用于物流管理中的货物追踪，通过在货物上粘贴RFID标签，可以实时监控货物的位置和状态。

此外，RFID技术还可以应用于门禁系统、库存管理、动物追踪等领域。

总结起来，RFID技术的能量耦合方式和数据传输原理是实现无线供电和数据交换的重要手段。

能量耦合方式通过电磁感应耦合实现RFID标签的无线供电，而数据传输原理通过调制和解调实现数据的传输。

这种技术在许多领域有着广泛的应用前景，可以提高工作效率和管理水平。

相信随着技术的不断发展，RFID技术将会得到更加广泛的应用。

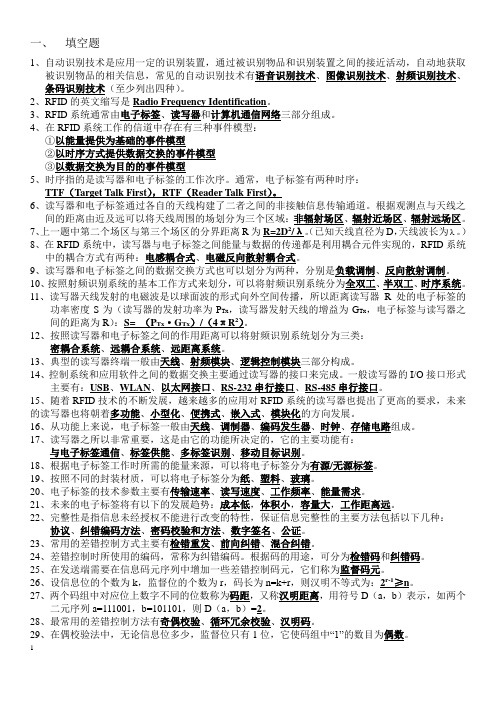

一、填空题1、自动识别技术是应用一定的识别装置，通过被识别物品和识别装置之间的接近活动，自动地获取被识别物品的相关信息，常见的自动识别技术有语音识别技术、图像识别技术、射频识别技术、条码识别技术（至少列出四种）。

2、RFID的英文缩写是Radio Frequency Identification。

3、RFID系统通常由电子标签、读写器和计算机通信网络三部分组成。

4、在RFID系统工作的信道中存在有三种事件模型：①以能量提供为基础的事件模型②以时序方式提供数据交换的事件模型③以数据交换为目的的事件模型5、时序指的是读写器和电子标签的工作次序。

通常，电子标签有两种时序：TTF（Target Talk First），RTF（Reader Talk First）。

6、读写器和电子标签通过各自的天线构建了二者之间的非接触信息传输通道。

根据观测点与天线之间的距离由近及远可以将天线周围的场划分为三个区域：非辐射场区、辐射近场区、辐射远场区。

7、上一题中第二个场区与第三个场区的分界距离R为R=2D2/λ。

（已知天线直径为D，天线波长为 。

）8、在RFID系统中，读写器与电子标签之间能量与数据的传递都是利用耦合元件实现的，RFID系统中的耦合方式有两种：电感耦合式、电磁反向散射耦合式。

9、读写器和电子标签之间的数据交换方式也可以划分为两种，分别是负载调制、反向散射调制。

10、按照射频识别系统的基本工作方式来划分，可以将射频识别系统分为全双工、半双工、时序系统。

11、读写器天线发射的电磁波是以球面波的形式向外空间传播，所以距离读写器R处的电子标签的功率密度S为（读写器的发射功率为P Tx，读写器发射天线的增益为G Tx，电子标签与读写器之间的距离为R）：S= （P Tx·G Tx）/（4πR2）。

12、按照读写器和电子标签之间的作用距离可以将射频识别系统划分为三类：密耦合系统、远耦合系统、远距离系统。

13、典型的读写器终端一般由天线、射频模块、逻辑控制模块三部分构成。

RFID技术的工作原理RFID技术的基本原理是利用射频信号或空间耦合(电感或电磁耦合)的传输特性，实现对物体或商品的自动识别。

数据存储在电子数据载体(称电子标签或标签)之中，电子标签的能量供应以及电子标签与读写器之间的数据交换不是通过电流的触点接通而是通过无线电电磁场。

射频识别是无线电频率识别的简称，即通过无线电波进行识别。

RFID技术的工作原理：电子标签tag进入读写器产生的磁场后，读写器发出射频信号;凭借感应电流所获得的能量发送出存储在芯片中的产品信息（无源标签或被动标签），或者主动发送某一频率的信号（有源标签或主动标签）;读写器读取信息并解码后，通过主机与数据库系统相连进行处理。

数据库系统由本地网络和全球互联网组成，是实现信息管理和信息流通的功能模块。

数据库系统可以在全球互联网上，通过管理软件或系统来实现全球性质的“实物互联”。

1）RFID系统的工作流程读写器通过发射天线发送一定频率的射频信号，形成读写器的一个有效识别范围；当附着有射频标签的目标对象进入读写器的电磁信号辐射区域时会产生感应电流；借助感应电流或自身电源提供的能量，射频标签被激活将自身编码等信息通过内置天线发送出去；读写器天线接收来自射频标签的载波信号，经天线调节器传送到读写器的控制单元进行解调和解码后，送到应用系统进行相关处理；应用系统根据逻辑运算判断该射频标签的合法性，并针对不同的应用做出相应的处理和控制，发出指令信号并执行相应的应用操作。

2）RFID系统中的三种事件类型在RFID系统中，始终以能量作为基础，通过一定的时序方式来实现数据交换。

在RFID系统工作的信道中存在3种事件模型：以能量提供为基础的事件模型以时序方式实现数据交换的事件模型以数据交换为目的的事件模型。

（1）能量提供无源标签利用RFID读写器工作能量。

当电子标签进入读写器的工作范围之内以后，读写器发出的能量激活电子标签，电子标签通过整流的方法将接收到的能量转换并存储在电子标签中的电容里，从而为电子标签提供工作能量；当电子标签离开读写器的工作范围以后，电子标签由于没有获得读写器的能量激活而处于休眠状态。

电子标签技术的原理和工作方式电子标签技术是一种基于射频识别（RFID）系统的自动识别技术，通过将射频能量传输给标签，实现对标签内部存储信息的读写操作。

电子标签由一个集成电路芯片和一个天线构成，能够存储和处理信息，并与读写器进行通信。

本文将详细介绍电子标签技术的原理和工作方式。

一、电子标签技术的原理电子标签技术主要基于射频识别技术。

射频识别是一种无线通信技术，通过使用射频信号进行信息的传输和通信。

电子标签作为射频识别系统的核心组成部分之一，其原理如下：1. 集成电路芯片：电子标签内部的集成电路芯片是实现信息存储和处理的关键。

该芯片通常由存储单元、处理单元和通信接口组成。

存储单元用于存储标签的识别码和其他相关信息，处理单元负责对接收到的信号进行处理，通信接口用于与读写器进行通信。

2. 天线：电子标签的天线负责接收和发射射频信号。

当读写器发送射频信号时，电子标签的天线接收到信号并将其转换为电能，供给集成电路芯片使用。

同时，天线将存储在集成电路芯片中的信息转换为射频信号，用于与读写器进行通信。

3. 读写器：读写器是对电子标签进行读写操作的设备。

它通过发射射频信号与电子标签进行通信，并接收和解析标签中存储的信息。

读写器可以控制标签的读取、写入、锁定等操作，实现对标签的管理。

二、电子标签技术的工作方式电子标签技术的工作方式主要包括标签激活、数据读取和数据写入三个过程。

1. 标签激活：在读写器附近，电子标签通过接收读写器发射的射频信号来激活。

当电子标签接收到足够的能量时，其内部集成电路芯片开始工作。

激活后，电子标签可以和读写器进行通信，并传输或接收信息。

2. 数据读取：读写器向电子标签发送射频信号，电子标签的天线接收到信号并将其转换为电能供给集成电路芯片使用。

集成电路芯片将标签存储的信息转换为射频信号，并通过天线发送给读写器。

读写器接收到射频信号并解析其中的信息，将其显示或用于各种数据处理操作。

3. 数据写入：读写器向电子标签发送带有需要写入的信息的射频信号。

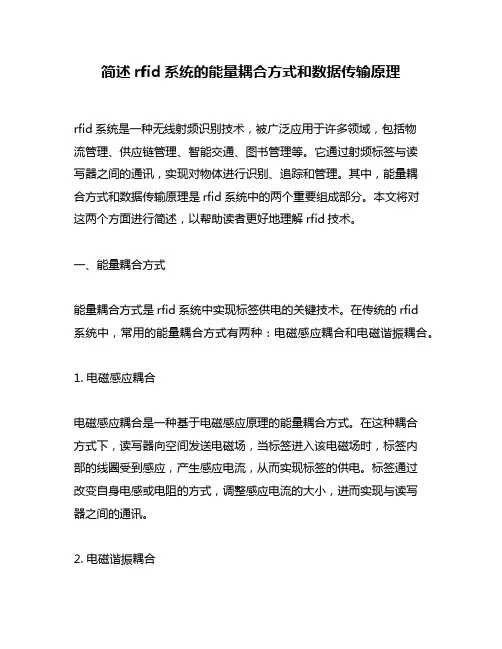

简述rfid系统的能量耦合方式和数据传输原理rfid系统是一种无线射频识别技术，被广泛应用于许多领域，包括物流管理、供应链管理、智能交通、图书管理等。

它通过射频标签与读写器之间的通讯，实现对物体进行识别、追踪和管理。

其中，能量耦合方式和数据传输原理是rfid系统中的两个重要组成部分。

本文将对这两个方面进行简述，以帮助读者更好地理解rfid技术。

一、能量耦合方式能量耦合方式是rfid系统中实现标签供电的关键技术。

在传统的rfid系统中，常用的能量耦合方式有两种：电磁感应耦合和电磁谐振耦合。

1. 电磁感应耦合电磁感应耦合是一种基于电磁感应原理的能量耦合方式。

在这种耦合方式下，读写器向空间发送电磁场，当标签进入该电磁场时，标签内部的线圈受到感应，产生感应电流，从而实现标签的供电。

标签通过改变自身电感或电阻的方式，调整感应电流的大小，进而实现与读写器之间的通讯。

2. 电磁谐振耦合电磁谐振耦合是一种基于电磁谐振原理的能量耦合方式。

在这种耦合方式下，读写器和标签的天线分别通过电容和电感相连，并调整其参数使得两者在特定频率下有相同的谐振频率。

当读写器发送与标签谐振频率相同的电磁场时，标签接收到电磁能量后，通过电容和电感的变化来调整谐振频率，从而实现标签的供电和通讯。

二、数据传输原理数据传输是rfid系统中实现读写器和标签之间通讯的核心技术。

在rfid系统中，数据传输主要有两种方式：基带数据传输和载波调制传输。

1. 基带数据传输基带数据传输是一种简单直接的数据传输方式，它将数据信号直接与射频信号进行调制。

在基带数据传输中，读写器通过改变射频信号的幅度、频率或相位来编码数据，而标签通过检测射频信号的变化来解码数据。

由于基带数据传输使用的是低频信号，因此传输距离较短，但传输速率较快，适用于一些对实时性要求较高的应用场景。

2. 载波调制传输载波调制传输是一种更复杂的数据传输方式，它将数据信号与射频信号进行载波调制。

在载波调制传输中，读写器通过调制载波信号的频率、幅度或相位来编码数据，而标签通过解调射频信号来还原数据。

电子标签工作原理电子标签，也被称为无线射频识别（RFID）标签，是一种用于无线通信和识别的小型装置。

它由一个芯片和一个天线组成，能够存储和传输数据。

电子标签的工作原理基于射频信号的传输和接收。

工作原理概述：1. 电子标签内部芯片存储数据：电子标签的芯片内部存储着一些特定的数据，例如产品编码、序列号等信息。

这些数据可以在需要的时候被读取或写入。

2. 电子标签与读写器之间的通信：电子标签通过内部的天线接收来自读写器（也称为RFID读取器）发送的射频信号。

读写器通过射频信号与电子标签进行通信，读取或写入标签中的数据。

3. 射频信号的传输和接收：读写器通过发射射频信号，将能量传输给电子标签，激活标签芯片。

电子标签接收到射频信号后，将能量转换为电力，用于激活芯片内部电路。

4. 数据的读取和写入：一旦电子标签被激活，读写器可以发送指令给标签，读取或写入标签内部存储的数据。

标签通过射频信号将数据传输给读写器，读写器可以解析和处理这些数据。

具体工作原理：1. 激活和供电：当读写器发射射频信号时，电子标签天线接收到信号并将其转换为电能，以激活芯片内部电路。

这样，电子标签就能够与读写器进行通信。

2. 数据传输：读写器向电子标签发送指令，电子标签通过射频信号将存储在芯片内的数据传输给读写器。

读写器解析接收到的数据，并可以将其显示在相关设备上。

3. 数据的读写：读写器可以向电子标签写入数据，例如更新产品信息或存储新的数据。

同时，读写器也可以读取电子标签中的数据，以实现对标签信息的读取和识别。

4. 通信距离：电子标签和读写器之间的通信距离取决于射频信号的强度和频率。

通常情况下，通信距离在几米到几十米之间。

不同类型的电子标签和读写器具有不同的通信距离。

5. 阅读速度：电子标签的读取速度取决于标签芯片的处理能力和射频信号的传输速率。

通常情况下，读取一个电子标签的数据只需要几毫秒。

应用领域：电子标签的工作原理使其在多个领域得到广泛应用，包括但不限于以下几个方面：1. 物流和供应链管理：电子标签可以用于跟踪和管理物流过程中的货物，提高物流效率和准确性。

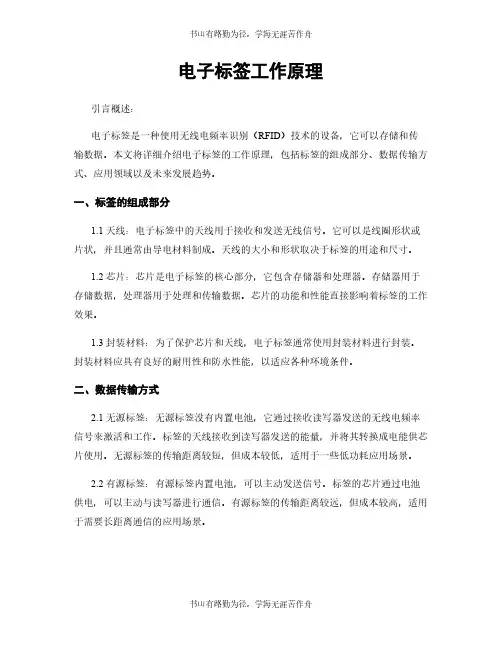

电子标签工作原理引言概述：电子标签是一种使用无线电频率识别（RFID）技术的设备，它可以存储和传输数据。

本文将详细介绍电子标签的工作原理，包括标签的组成部分、数据传输方式、应用领域以及未来发展趋势。

一、标签的组成部分1.1 天线：电子标签中的天线用于接收和发送无线信号。

它可以是线圈形状或片状，并且通常由导电材料制成。

天线的大小和形状取决于标签的用途和尺寸。

1.2 芯片：芯片是电子标签的核心部分，它包含存储器和处理器。

存储器用于存储数据，处理器用于处理和传输数据。

芯片的功能和性能直接影响着标签的工作效果。

1.3 封装材料：为了保护芯片和天线，电子标签通常使用封装材料进行封装。

封装材料应具有良好的耐用性和防水性能，以适应各种环境条件。

二、数据传输方式2.1 无源标签：无源标签没有内置电池，它通过接收读写器发送的无线电频率信号来激活和工作。

标签的天线接收到读写器发送的能量，并将其转换成电能供芯片使用。

无源标签的传输距离较短，但成本较低，适用于一些低功耗应用场景。

2.2 有源标签：有源标签内置电池，可以主动发送信号。

标签的芯片通过电池供电，可以主动与读写器进行通信。

有源标签的传输距离较远，但成本较高，适用于需要长距离通信的应用场景。

2.3 半有源标签：半有源标签结合了无源标签和有源标签的特点。

它使用读写器发送的信号来激活，但通过内置电池提供额外的能量供芯片使用。

半有源标签的传输距离和成本介于无源标签和有源标签之间。

三、应用领域3.1 物流管理：电子标签可以用于货物追踪和管理，提高物流效率。

通过将标签粘贴在物品上，可以实时监控物品的位置和状态，减少物品丢失和损坏的风险。

3.2 零售业：电子标签可以用于商品管理和防盗。

标签可以存储商品的信息，并与收银系统相连，实现自动结算和库存管理。

此外，标签还可以与防盗系统结合，提高商品的安全性。

3.3 资产管理：电子标签可以用于跟踪和管理企业的固定资产。

通过将标签粘贴在资产上，可以实时监控资产的位置和使用情况，提高资产利用率和管理效率。
