RFID读写器和标签解析

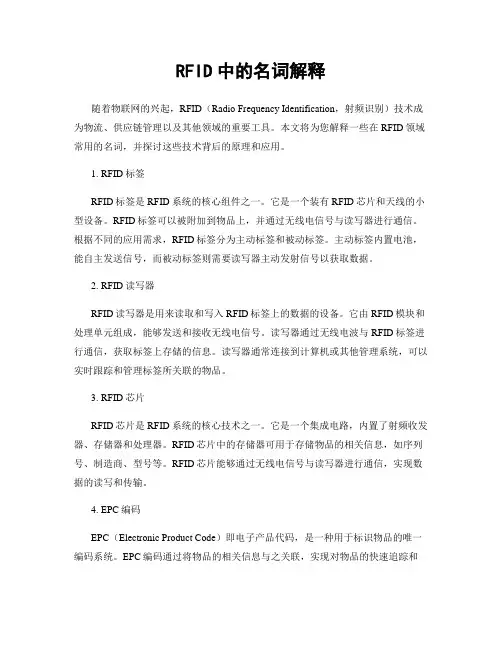

RFID中的名词解释随着物联网的兴起，RFID（Radio Frequency Identification，射频识别）技术成为物流、供应链管理以及其他领域的重要工具。

本文将为您解释一些在RFID领域常用的名词，并探讨这些技术背后的原理和应用。

1. RFID标签RFID标签是RFID系统的核心组件之一。

它是一个装有RFID芯片和天线的小型设备。

RFID标签可以被附加到物品上，并通过无线电信号与读写器进行通信。

根据不同的应用需求，RFID标签分为主动标签和被动标签。

主动标签内置电池，能自主发送信号，而被动标签则需要读写器主动发射信号以获取数据。

2. RFID读写器RFID读写器是用来读取和写入RFID标签上的数据的设备。

它由RFID模块和处理单元组成，能够发送和接收无线电信号。

读写器通过无线电波与RFID标签进行通信，获取标签上存储的信息。

读写器通常连接到计算机或其他管理系统，可以实时跟踪和管理标签所关联的物品。

3. RFID芯片RFID芯片是RFID系统的核心技术之一。

它是一个集成电路，内置了射频收发器、存储器和处理器。

RFID芯片中的存储器可用于存储物品的相关信息，如序列号、制造商、型号等。

RFID芯片能够通过无线电信号与读写器进行通信，实现数据的读写和传输。

4. EPC编码EPC（Electronic Product Code）即电子产品代码，是一种用于标识物品的唯一编码系统。

EPC编码通过将物品的相关信息与之关联，实现对物品的快速追踪和识别。

EPC编码通常由96位或128位的数字组成，包括厂商代码、产品代码以及序列号等信息。

5. 固定读写器固定读写器是一种常用的RFID读写器，通常安装在固定位置，用于读取和写入RFID标签上的数据。

固定读写器广泛应用于仓库、物流中心等环境，能够实现对大批量物品的高效管理和追踪。

6. 手持读写器手持读写器是一种便携式的RFID设备，通常用于现场操作和移动应用。

rfid系统的基本组成
RFID系统的基本组成包括以下几个部分：
1. RFID标签：也称为RFID标签或RFID标签，它是RFID系
统中的关键部分。

标签通常由一个RFID芯片和一个支持材料（如塑料、纸张等）组成。

RFID标签能够存储和传输数据，
并使用射频信号与读写器进行通信。

2. 读写器：也称为RFID读写器或RFID读写器。

读写器是RFID系统中的设备，用于与RFID标签进行通信，并实现数
据的读取和写入。

读写器通常通过无线射频信号与标签进行通信，并将读取的数据传输到其他处理设备上。

3. 天线：天线是RFID系统中的重要组成部分，它用于发送和
接收射频信号。

天线将射频信号从读写器传输到标签，并接收标签返回的射频信号。

天线的设计和位置会影响到RFID系统
的读写距离和性能。

4. 电源：RFID系统中的标签和读写器通常需要电源供应。

标
签通常使用被动式标签，其从读写器收到的射频信号中获得电能。

读写器通常使用电池、电源适配器或其他电源设备供电。

5. 数据处理设备：数据处理设备用于接收、存储和处理RFID
系统中读取的数据。

它可以是计算机、服务器、数据库等设备，用于管理和分析RFID数据。

需要注意的是，RFID系统的实际应用还可能包括其他组件，
如封装材料（如RFID标签贴纸）、网络连接设备、数据库等，根据具体的应用场景而定。

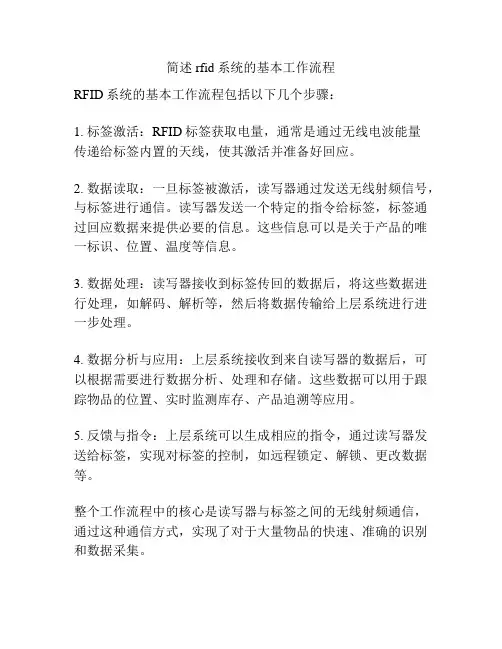

简述rfid系统的基本工作流程
RFID系统的基本工作流程包括以下几个步骤：
1. 标签激活：RFID标签获取电量，通常是通过无线电波能量
传递给标签内置的天线，使其激活并准备好回应。

2. 数据读取：一旦标签被激活，读写器通过发送无线射频信号，与标签进行通信。

读写器发送一个特定的指令给标签，标签通过回应数据来提供必要的信息。

这些信息可以是关于产品的唯一标识、位置、温度等信息。

3. 数据处理：读写器接收到标签传回的数据后，将这些数据进行处理，如解码、解析等，然后将数据传输给上层系统进行进一步处理。

4. 数据分析与应用：上层系统接收到来自读写器的数据后，可以根据需要进行数据分析、处理和存储。

这些数据可以用于跟踪物品的位置、实时监测库存、产品追溯等应用。

5. 反馈与指令：上层系统可以生成相应的指令，通过读写器发送给标签，实现对标签的控制，如远程锁定、解锁、更改数据等。

整个工作流程中的核心是读写器与标签之间的无线射频通信，通过这种通信方式，实现了对于大量物品的快速、准确的识别和数据采集。

RFID技术在物联网中的应用课后习题答案及解析RFID技术在物联网中的应用RFID（射频识别）技术是一种通过无线电信号自动识别目标并获取相关数据的技术。

它在物联网（IoT）应用中具有广泛的应用，可以实现设备之间的互联互通，并提供实时的物流跟踪、库存管理和资产追踪等功能。

本文将就RFID技术在物联网中的应用进行探讨。

一、RFID技术的基本原理RFID技术利用射频信号进行通信，系统由读写器、标签和中间通信介质组成。

读写器通过射频信号与标签进行通信，并读取或写入标签上的数据。

标签内部搭载了向读写器发送信号所需的天线和芯片，它可以存储信息，并根据读写器的指令回复相应的数据。

通过标签的识别，可以实现对物品的数据采集、管理和追踪。

二、RFID技术在物流方面的应用在物联网中，RFID技术可以应用于物流管理系统中，实现货物的追踪和管理。

每一个货物都可以粘贴一个RFID标签，通过读写器可以实时获取货物的信息，包括到货、发货和存储位置等。

这样可以大大提高物流效率，减少货物的丢失和损坏。

同时，通过RFID技术，可以实现库存的实时监控，提供更准确的库存数据，方便企业的决策制定和物品定位。

三、RFID技术在零售业中的应用物联网中的零售业也可以借助RFID技术进行创新。

通过在商品上粘贴RFID标签，可以实现商品的智能化管理和监控。

例如，当顾客拿起商品后，RFID技术可以自动识别该商品并自动生成消费信息，无需人工干预。

这样可以提高销售效率，节省人力成本，并为顾客提供更好的购物体验。

此外，RFID技术还可以用于反盗窃和反假货，通过RFID标签的安置和读写器的监控，可以准确追踪商品的去向，防止偷盗和流通假货。

四、RFID技术在物品追踪中的应用RFID技术在物联网中还可以实现对物品的追踪和定位。

通过将RFID标签附加在物品上，可以实时获取物品的位置信息，包括运输途中的实时位置、停放位置和历史轨迹等。

这对于物流和物品管理非常重要，可以确保物品的安全和及时传递。

rfid的基本工作原理
RFID（无线射频识别）是一种利用无线电技术进行自动识别
的技术，主要由RFID读写器（或称为扫描器）和RFID标签
组成。

其基本工作原理如下：
1. RFID标签的制作：RFID标签由芯片和天线组成。

芯片存储着标签的唯一识别码和其他数据，而天线则用于接收和发送信号。

2. RFID读写器的工作模式：RFID读写器会向周围发送电磁波信号。

3. 无线通信：当RFID标签进入读写器的通信范围内时，标签
会接收到读写器发出的电磁波信号，并利用标签上的天线来接收和解码这些信号。

4. 数据交换：一旦标签成功解码读写器发送的信号，标签会将存储在其芯片中的数据通过无线信号的形式回传给读写器。

5. 数据处理：读写器接收到标签发送的数据后，会将这些数据进行处理，可以显示、存储或传输给其他系统进行进一步处理。

需要注意的是，RFID是一种非接触式的识别技术，即标签不
需要与读写器进行物理接触即可进行通信。

此外，读写器通常具备较大的信号范围，可以同时识别多个标签，并且可以根据需要进行编程和配置。

rfid的组成及工作原理
RFID系统由标签、读写器和中间件组成。

标签是RFID系统的核心部件，它内置一个芯片和一个天线。

标签分为主动标签和被动标签。

被动标签没有电池，当接收到读写器的无线电频率信号时，通过能量转换和回波的方式传输数据。

主动标签则内置电池，能够主动发送数据。

读写器是RFID系统的控制中心，负责给标签提供电磁场并接
收来自标签的返回数据。

读写器发送一个特定的频率的无线电信号，当信号靠近标签时，标签的天线会感应到这个信号并接收它。

在标签接收到信号后，它会使用自身的电能将存储在芯片上的数据发送回读写器。

中间件是RFID系统的数据处理和管理软件。

它负责解析来自
读写器的数据，并将其传递给后台系统进行处理。

中间件能够处理和过滤数据，同时也提供了数据存储、访问和管理功能。

RFID的工作原理基于无线电频率的通信。

当标签接收到读写
器发送的无线电信号后，它会利用接收到的能量激活芯片，并传输数据。

标签的天线感应到读写器发送的电磁场后，会将感应到的能量转化为电能，并供给芯片使用。

芯片内部的电路被激活后，它可以存储或发送数据。

标签将数据通过载波信号的调制方式发送回读写器。

读写器接收到来自标签的返回数据后，经过处理后将数据传输给中间件进行后续的数据处理和管理。

rfid工作流程RFID（Radio Frequency Identification）是一种无线通信技术，可以实现对物体的自动识别和数据采集。

它由标签、读写器和数据处理系统组成，被广泛应用于物流、供应链管理、库存管理等领域。

本文将介绍RFID的工作流程，包括标签的制作与安装、读写器的工作原理以及数据的处理与管理。

一、标签的制作与安装RFID标签是RFID系统的核心组成部分，它可以通过无线电波与读写器进行通信，并将携带的信息传输给读写器。

标签通常由芯片和天线组成，芯片中存储了物体的识别码和其他相关信息。

制作标签时，首先需要将芯片与天线封装在一起，并进行相应的编码，以便与物体进行关联。

标签的安装通常有两种方式，一种是粘贴式安装，将标签直接粘贴在物体上；另一种是嵌入式安装，将标签嵌入物体内部。

不同的安装方式适用于不同的物体，可以根据实际需求选择合适的方式。

二、读写器的工作原理读写器是RFID系统中用于与标签进行通信的设备，它通过发射无线电波激活标签，并接收标签返回的信号。

读写器一般由天线、射频模块和控制模块组成。

当读写器与标签之间进行通信时，它会发送一定频率的电磁波信号，激活标签上的芯片，并读取芯片中存储的信息。

读写器的工作原理是利用电磁感应的原理，当标签处于读写器的工作范围内时，标签会接收到读写器发送的电磁波信号，并利用接收到的能量回传信息给读写器。

读写器通过解码接收到的信号，可以获取标签中存储的信息，并将其传输给数据处理系统进行后续处理。

三、数据的处理与管理读写器将从标签中读取到的数据传输给数据处理系统，数据处理系统可以根据实际需求对数据进行处理和管理。

数据处理与管理的过程包括数据的解码、验证、存储和分析等。

数据处理系统需要对读取到的数据进行解码，将其转换为可读的格式，以便后续处理。

解码过程需要根据标签的编码方式和存储的信息进行相应的解析。

数据处理系统需要对解码后的数据进行验证，确保数据的准确性和完整性。

超⾼频RFID读写器读写电⼦标签的详解超⾼频RFID读写器读写电⼦标签的详解本⽂主要针对UHF RFID读标签数据和写标签数据功能，进⾏实现和总结。

在应⽤电⼦标签进⾏系统应⽤前，⽤户需先详细了解UHF电⼦标签的功能、存贮结构以及操作命令。

1、EPC G2 UHF标准的接⼝参数对于每间公司⽣产的符合EPC G2 UHF标准的电⼦标签，其功能和性能均应符合EPC G2UHF相关⽆线接⼝性能的标准。

从⽤户应⽤标签的⾓度来说，我们不需要详细了解该标准的各项参数以及读写器与电⼦标签之间的⽆线通信接⼝的协议。

但对以下参数有⼀个⼤致的了解，对于⽤户应⽤电⼦标签会有较⼤的帮助。

以下为EPC G2 UHF物理接⼝概念以及其简要说明，以帮助⽤户对标准有⼀个了解。

详细说明请参考EPC G2 UHF标准⽂本。

系统介绍EPC系统是⼀个针对电⼦标签应⽤的使⽤规范。

⼀般系统包括有读写器、电⼦标签、天线以及上层应⽤接⼝程序等部份。

每家⼚商提供的产品应符合国家的相关标准，所提供的设备在性能上有不同，但功能会是相似的。

⽆线通信过程读写器向⼀个或⼀个以上的电⼦标签发送访问命令信息，发送⽅式是采⽤⽆线通信的⽅式调制射频载波信号。

标签通过相同的调制射频载波接收功率。

读写器通过发送未调制射频载波和接收由电⼦标签发射（反向散射）的信息来接收电⼦标签中的数据。

⼯作频率：920.125MHz—924.875MHz,20个频道（国家标准）865.7MHz—867.5MHz，4个频道（欧洲标准）902.75MHz—927.25MHz，50个频道（美国标准）等EPC G2 UHF的标准⽂本所规定的⽆线接⼝频率为：860MHz—960MHz，但每个国家在确定⾃⼰的使⽤频率范围时，会根据⾃⼰的情况选择某段频率作为⾃⼰的使⽤频段。

我国⽬前暂订的使⽤频率为：920MHz—925MHz。

⽤户在选⽤电⼦标签和读写器时，应选⽤符合国家标准的电⼦标签及读写器。

⼀般来说，电⼦标签的频率范围较宽，⽽读写器在出⼚时会严格按照国家标准规定的频率来限定。

rfid组成结构RFID，即Radio-Frequency Identification，射频识别技术，是一种通过射频信号来识别物体的技术。

RFID由三个主要部分组成：标签（Tag）、读写器（Reader）和数据处理系统（Data Processing System）。

首先，让我们从标签开始讨论。

标签是RFID系统中最基本的组成部分之一。

它是一个小型设备，可以将其附加到物体上，以便在RFID系统中进行识别。

标签通常包含一个芯片和一个天线。

芯片储存了物体的相关信息，而天线则用于与读写器之间进行通信。

标签可以分为被动型和主动型。

被动型标签依赖读写器发送的无线电能量来激活，并将存储的信息回传给读写器。

主动型标签则具有自己的电池，可以主动地向读写器发送信息。

接下来是读写器，它是RFID系统的核心部分之一。

读写器使用无线电频率与标签进行通信，并读取或写入标签上的信息。

读写器通常由射频模块、控制器和接口等组成。

射频模块负责发射射频信号并接收标签的回应信号。

控制器则对射频模块进行控制，并处理读写器与数据处理系统之间的通信。

接口则用于与外部设备（如计算机）进行连接，以便将读取的信息传递给数据处理系统。

数据处理系统是RFID系统中的第三个组成部分，它主要负责处理读写器中收集到的数据。

数据处理系统通常包含有数据库、应用程序和用户界面等。

数据库用于存储和管理从标签中读取的信息。

应用程序则负责处理和分析数据，并根据需要执行相应的操作。

用户界面则向用户展示信息，并允许用户与系统进行交互。

除了这三个主要组成部分之外，RFID系统还涉及一些其他关键技术。

其中包括射频识别技术、数据传输协议、安全性和隐私保护等。

射频识别技术是RFID系统的核心技术，它使用无线电信号进行标签的识别和通信。

数据传输协议定义了标签和读写器之间进行通信的规则和格式。

安全性和隐私保护是RFID系统中非常重要的考虑因素，它们确保只有授权的用户能够访问和使用标签上的信息。

射频识别系统的基本组成一、射频识别系统概述射频识别系统（Radio Frequency Identification，简称RFID）是一种无线通信技术，用于实现对物体的自动识别和跟踪。

它通过将标签（Tag）附着在物体上，并利用射频信号进行通信，实现对物体的识别、定位和管理。

射频识别系统由多个组件组成，下面将详细介绍其基本组成。

二、射频识别系统的基本组件射频识别系统主要由标签（Tag）、读写器（Reader）和后台管理系统（Backend System）三个基本组件构成。

2.1 标签（Tag）标签是射频识别系统中的被识别对象，它通常由射频芯片和天线组成。

射频芯片储存了标签的唯一识别码（ID）和其他相关信息，天线用于接收和发送射频信号。

标签可以分为主动式标签和被动式标签两种类型。

2.1.1 主动式标签主动式标签内置电池，能够主动发送射频信号，读写器可以通过接收这些信号来实现与标签的通信。

主动式标签通常具有较远的读取距离和较高的通信速率，适用于对物体进行实时跟踪和定位。

2.1.2 被动式标签被动式标签没有内置电池，它通过读写器发送的射频信号来激活，并将自身的信息回传给读写器。

被动式标签的读取距离相对较短，但成本较低，适用于对物体进行简单的识别和管理。

2.2 读写器（Reader）读写器是射频识别系统中的核心设备，它用于发送和接收射频信号。

读写器通常由射频模块、处理器和接口模块组成。

射频模块用于发送和接收射频信号，处理器用于处理标签的数据和实现通信协议，接口模块用于与后台管理系统进行数据交互。

2.3 后台管理系统（Backend System）后台管理系统是射频识别系统的数据处理和管理中心，它负责接收读写器传输的数据，并进行解析、存储和分析。

后台管理系统通常包括数据库、服务器和应用程序。

数据库用于存储标签的信息和相关数据，服务器用于接收和处理读写器传输的数据，应用程序用于实现数据的查询、分析和管理。

三、射频识别系统的工作原理射频识别系统的工作原理可以分为标签的激活和通信两个过程。

rfid标签工作原理和流程
RFID标签是一种使用无线射频识别技术的设备，其工作原理
基于电磁波的无线通信。

下面是RFID标签的工作原理和流程：
1. 标签激活：RFID标签主要由芯片和天线组成。

当接收到读
写器发出的无线射频信号时，标签的天线会接收到信号并将其转化为电能，激活芯片。

2. 读取标识信息：激活后，芯片开始工作并通过接收器件转化接收到的电能为工作电能。

标签内的存储器可以保存有关标签的特定信息，如标签ID、产品批次等。

3. 发射标识信息：经过处理，芯片将存储器中的信息通过调制电路转化为射频信号，通过标签的天线发射出去。

4. 读写器接收信号：读写器接收到标签发射的射频信号，然后通过解调电路对信号进行解码并读取其中的信息。

5. 数据处理：读写器将读取到的数据进行解析，判断标签的身份和其他特定信息。

6. 数据应用：根据不同的应用场景，读写器可以将读取到的数据存储到数据库中、与其他设备进行通信等。

总的来说，RFID标签的工作流程包括激活标签、读取标签信息、标签发射信息、读写器接收信号、数据处理和数据应用等
步骤。

通过无线射频技术的应用，RFID标签可以实现快速、准确地识别和跟踪物品。

RFID读写器中科院杭州射频识别技术中心——CASHZR-901超高频读写器单天线端口的UHF RFID读写设备CASHZR-901自中科院杭州射频识别技术研发中心，针对满足ISO 18000-6B、EPC C1G2标准的标签而开发的多协议兼容的、单天线端口的读写器。

性能参数工作频段：920MHz～925MHz符合标准：EPC C1G2、ISO18000-6B读取距离：0m～9m（与标签及天线配置相关）天线接口：1个SMA型接口发射宽带：＜250kHz输出功率：最大1.0W（+30dBm），20dB数字控制范围，最小步进1dB工作模式：定频/跳频可选，最小跳频间隔500KHz电源：+9V/1.5A DC环境参数工作温度：-20℃～+55℃湿度范围：20%～85%UHF RFID天线（CASHZ）物理参数外壳材料 ABS尺寸 254*254*54mm工作温度 -20°C to +55°C相对湿度 5%~95%接头 N型头（可定制）重量约1Kg性能参数驻波比 <1.5输入阻抗 50Ω前后比>15dB深圳航天科技——远距离一体机（10米）恒睿科技——超小型RMU900+UHF读写器模块中国电子科技七所——CSR-2600手持式RFID读写器深圳先施科技——固定式多协议读写器（S1864）产品简介S1864s UHF RFID固定式多协议读写器是全球唯一一款同时通过多项互通测试和EPCglobal认证的多协议读写器，是世界最大连锁超市麦德龙未来商店指定使用读写器，兼容全球大多数国家标准。

还可以根据各国软硬件更新协议。

S1864s以一个单一的平台支持兼容世界不同规格的要求。

此设计在北美，欧洲以及东太平洋地区都有优秀的表现。

提供丰富的配置及管理工具，改变了RFID系统的安装和管理方法。

提供的安装向导，使用户在几分钟之内就能轻松开始读卡，并能轻松地集成到多数供应链管理和闭环应用中去。

射频识别技术的构成及工作原理
射频识别技术（RFID）是指通过将信息存储在可被无线电读取标签中，并使用射频信号传输信息的一种自动识别技术。

它广泛应用于物流管理、安全管理、库存管理等场景，成为现代社会应用价值极高的技术之一。

一、射频识别技术的构成
射频识别技术通常由三部分构成：
1. 标签(Tag)：由芯片和天线组成，存储和传递数据至读写器。

标签的形状和大小各异，可以是卡片、贴纸、手环等。

2. 读写器(Reader/Writer)：与标签进行通信，接收并解读标签中存储的信息。

读写器通常由高频、超高频、低频等不同频率的射频模块组成。

3. 后台管理系统：用于处理读取的标签信息，实时监测标签所在位置及状态，并对信息进行处理和存储。

二、射频识别技术的工作原理
射频识别技术的工作原理具体如下：
1. 标签中的芯片接收到来自读写器的射频信号后，通过天线将能量转换为电能，启动芯片，使芯片中的电路开始工作。

2. 芯片开始加密处理和存储存储信息，将信息发送回标签。

3. 读写器接收到标签发回的信息，并将其解析，识别出存储在标签中的内容。

4. 读写器将信息发送到后台管理系统，系统对读取到的信息进行处理和存储，并作出相应的操作。

以上为射频识别技术的工作原理，使用该技术可以追踪、管理、分析物品的位置、状态、温度等数据，并提高仓库、物流、仓储等管理效率的同时，降低企业成本，提高经济效益。

总之，射频识别技术是一种非常实用的自动识别技术，它可以帮
助企业进行管理，提高工作效率，减少成本，为企业的信息化建设和智能化升级提供了很好的方案。

电子标签工作原理电子标签，也称为RFID标签（Radio Frequency Identification），是一种无线通信技术，用于将数据存储和传输到标签和读写器之间。

它由一个芯片和一个天线组成，可以在不需要直接接触的情况下读取和写入数据。

工作原理：1. RFID系统结构：RFID系统由标签、读写器和后台数据管理系统组成。

标签上的芯片嵌入了存储数据和处理通信的功能。

读写器通过无线电波与标签进行通信，并将读取的数据传输到后台数据管理系统进行处理。

2. 无线通信：当读写器发出无线电波时，标签上的天线会接收到这些信号。

然后，标签将自身的唯一识别码（UID）发送回读写器。

读写器通过识别这个UID来确定与哪个标签进行通信。

3. 能量传输：读写器还会向标签发送能量，以供给标签芯片的工作所需。

这种能量传输通常是通过电磁感应实现的。

当标签接收到能量时，它会存储这些能量，并用于激活芯片上的电路。

4. 数据传输：一旦标签被激活，它可以将存储在芯片中的数据传输回读写器。

读写器可以读取标签上存储的数据，并将其传输到后台数据管理系统进行处理。

读写器还可以向标签写入数据，以更新标签上的信息。

5. 工作频率：RFID系统可以在不同的频率范围内工作，包括低频（LF）、高频（HF）和超高频（UHF）。

不同频率的标签具有不同的通信距离和数据传输速率。

低频标签通常用于近距离通信，而超高频标签可以实现远距离通信。

6. 应用领域：电子标签的应用广泛，包括物流管理、库存管理、资产跟踪、零售管理等。

它可以提高物流效率、减少人工操作、提高数据准确性，并且可以实现对物品的实时监控和追踪。

总结：电子标签通过无线通信技术实现了对物品的识别、跟踪和管理。

它的工作原理包括无线通信、能量传输和数据传输。

通过与读写器的互动，电子标签可以实现与后台数据管理系统的连接，实现物品信息的实时传输和管理。

电子标签在物流、库存和资产管理等领域具有重要的应用价值，可以提高工作效率和数据准确性。
