RFID读写器-使用说明

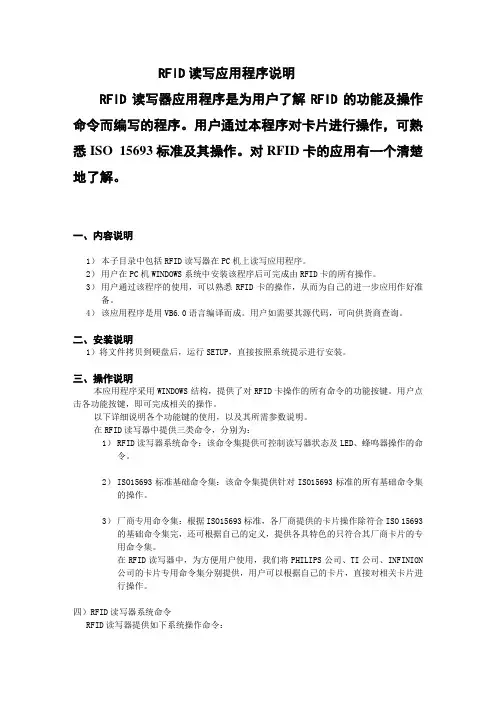

RFID读写应用程序说明RFID读写器应用程序是为用户了解RFID的功能及操作命令而编写的程序。

用户通过本程序对卡片进行操作，可熟悉ISO 15693标准及其操作。

对RFID卡的应用有一个清楚地了解。

一、内容说明1）本子目录中包括RFID读写器在PC机上读写应用程序。

2）用户在PC机WINDOWS系统中安装该程序后可完成由RFID卡的所有操作。

3）用户通过该程序的使用，可以熟悉RFID卡的操作，从而为自己的进一步应用作好准备。

4）该应用程序是用VB6.0语言编译而成。

用户如需要其源代码，可向供货商查询。

二、安装说明1）将文件拷贝到硬盘后，运行SETUP，直接按照系统提示进行安装。

三、操作说明本应用程序采用WINDOWS结构，提供了对RFID卡操作的所有命令的功能按键。

用户点击各功能按键，即可完成相关的操作。

以下详细说明各个功能键的使用，以及其所需参数说明。

在RFID读写器中提供三类命令，分别为：1）RFID读写器系统命令：该命令集提供可控制读写器状态及LED、蜂鸣器操作的命令。

2）ISO15693标准基础命令集：该命令集提供针对ISO15693标准的所有基础命令集的操作。

3）厂商专用命令集：根据ISO15693标准，各厂商提供的卡片操作除符合ISO 15693的基础命令集完，还可根据自己的定义，提供各具特色的只符合其厂商卡片的专用命令集。

在RFID读写器中，为方便用户使用，我们将PHILIPS公司、TI公司、INFINION公司的卡片专用命令集分别提供，用户可以根据自己的卡片，直接对相关卡片进行操作。

四）RFID读写器系统命令RFID读写器提供如下系统操作命令：. 联接. 操作模式. 厂商命令选择. 读版本号. 灯控. 断开联接1）“联接”在执行其他命令前，必须先执行“联接”命令，打开串行口。

在该命令中，是采用“自动联接”功能，程序自动查询COM1或COM2口，判别是否己联接RFID读写器，如联接成功，则所有的其他功能键均有效，用户可进一步运行其他的命令。

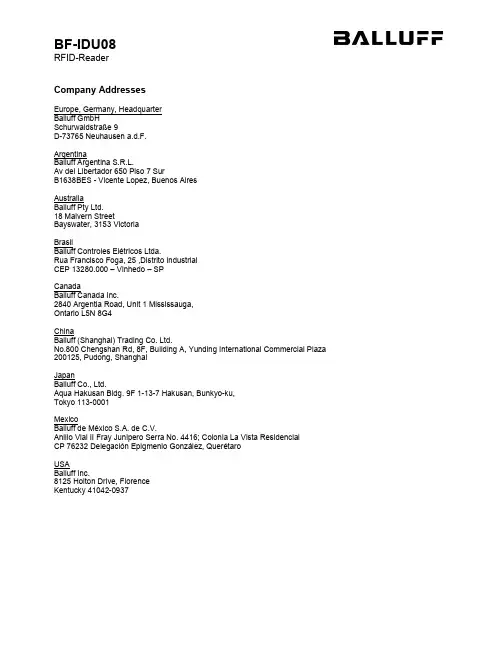

Company AddressesEurope, Germany, HeadquarterBalluff GmbHSchurwaldstraße 9D-73765 Neuhausen a.d.F.ArgentinaBalluff Argentina S.R.L.Av del Libertador 650 Piso 7 SurB1638BES - Vicente Lopez, Buenos AiresAustraliaBalluff Pty Ltd.18 Malvern StreetBayswater, 3153 VictoriaBrasilBalluff Controles Elétricos Ltda.Rua Francisco Foga, 25 ,Distrito IndustrialCEP 13280.000 – Vinhedo – SPCanadaBalluff Canada Inc.2840 Argentia Road, Unit 1 Mississauga,Ontario L5N 8G4ChinaBalluff (Shanghai) Trading Co. Ltd.No.800 Chengshan Rd, 8F, Building A, Yunding International Commercial Plaza 200125, Pudong, ShanghaiJapanBalluff Co., Ltd.Aqua Hakusan Bldg. 9F 1-13-7 Hakusan, Bunkyo-ku,Tokyo 113-0001MexicoBalluff de México S.A. de C.V.Anillo Vial II Fray Junipero Serra No. 4416; Colonia La Vista ResidencialCP 76232 Delegación Epigmenio González, QuerétaroUSABalluff Inc.8125 Holton Drive, FlorenceKentucky 41042-0937Operating GuidePurpose of the DeviceThe BF-IDU08 device is intended to read and write "EPC Global Class 1 Gen2" compliant data carriers (so called tags) via country dependent UHF radio frequencies.Check that you have the right device variantThis UHF system consists of a radio frequency unit and an integrated antenna according to specifications and may only be operated within the specified countries subject to all applicable national legal regulations and standards.Check that the type label contains the correct type of approval symbol for your country.► When using the UHF system in the European Community, the provisions in ETSI standard 302 208 apply.► When using the UHF system in the USA, the directives of the FCC, Part 15 B and 15 C, apply.► When using the UHF system in Canada, the directives of the IC, RSS-210 apply.► When using the UHF system in China, the directives of the RFID National Standard and GB 9254 apply.This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and(2) This device must accept any interference received, including interference that may cause undesired operation.Connecting the DeviceThe BF-IDU08 device has to be connected to one of the IO-Link-Device ports of an IO-Link-Master unit via standard 4-wire cable with M12 industry connectors (A-coded). The IO-Link-Master unit provides power supply and controls the device over its IO-Link interface connection.Figure 1: System overviewThe IO-Link-Master unit itself needs to be connected to a power supply and the customer's PLC unit. For further information, please refer to the user manual of the used IO-Link-Master unit. MountingBefore operating the device has to be mounted with the provided M30 nuts or other suitable fixtures, Figure 2. Optional mounting fixtures are available at .The BF-IDU08 device may be mounted in any direction, the operating direction of the integrated antenna is towards the length axis of the BF-IDU08 device as displayed in Figure 1 (direction towards the UHF-Tags).Figure 2: BF-IDU08 mounted on metal carrier using 2 x Nut M30The antennas of the identification system BIS U transmit ultra-high frequency electromagnetic waves. People should not remain within the near enclosure of the UHF antenna over long time periods (several hours). The mounting position of the BF-IDU08 should take respect to a clearance area of about 25cm to workplaces.Setup and OperationThe BF-IDU08 device will operate when connected to an IO-Link-Master that provides power supply and implements the BF-IDU08 RFID-Reader protocol.Device behavior e.g. transmission power or operating modes can be setup via different parameters. Protocol description and available parameters are described in the firmware configuration manual.Status IndicatorsThe device will show its status using RGB LEDs located at the M12 plug. Depending on the device state the LED changes color and lighting mode (static, blink slow, blink fast).Electrical DataMechanical Data。

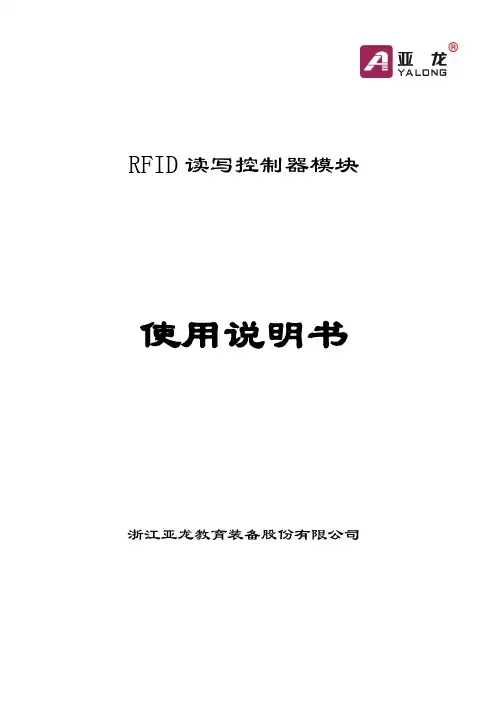

RFID读写控制器模块使用说明书浙江亚龙教育装备股份有限公司前言教育技术装备是教育改革进程的重要环节，在教学实验与实习、技能培训和考核，应知应会等鉴定方面，在理论与实践相结合，教学与生产相联系及培养学生动手能力、思维能力、创新能力有着不可替代的作用，正确使用及保养至关重要，不仅能方便您的工作和学习，而且能延长使用寿命和应用周期，更能发挥有形资产的功能、培育无形资产的人才。

为了与贵院（校）实验室管理条例相适应，特提出如下建议：一、使用设备前必须熟悉产品技术说明书、使用说明书和实验指导书，按厂方提出的技术规范和程序进行操作和实验。

二、注重设备的环境保护，减少暴晒、水浸及腐蚀物的侵袭，确保设备的绝缘电阻、耐压系数、接地装置及室内的温度、湿度和净化度，在学会安全用电状态下工作。

三、提倡设备在常规技术参数要求范围下工作，谨防在极限技术参数要求范围下操作，禁止设备在超越技术要求范围外工作，即作常规性实验，限做极限性实验，禁做破坏性实验。

四、实验、培训时，对于搭建的各种电路，在检查无误后方能通电。

五、严防重物、重力、机械物撞击和超越设备的承载能力和受冲击能力，使设备变形，直至损坏。

六、对于各种单元板、单元模块和仪表要轻拿、稳放，切勿产生拖、摔、砸等现象，以免损坏。

七、如设备出现漏电、缺相、短路，各种仪表、灯光显示异常及电火花、机械燥音或异味、冒烟等现象，应使用急停开关并立即断电、待查，进行设备维修，切勿带病操作和使用。

八、减少电灾害、磁干扰及振动对设备允许范围外的伤害。

九、长期不使用的设备，要做定期检查维护、保养处理，方能进行工作。

浙江亚龙教育装备股份有限公司2018年3月修订目录第1章模块简介 (1)1.1模块外观 (1)1.2模块概述 (1)1.3实训项目 (1)1.4配置清单 (2)1.5技术参数 (2)1.6功能特点 (2)第2章使用说明 (4)2.1通讯协议 (4)2.2用串口调试工具测试RFID读写控制器模块 (7)2.3用PLC控制RFID读写控制器模块 (10)第1章模块简介1.1 模块外观图1-1 模块外观图1.2 模块概述射频识别，RFID（Radio Frequency Identification）技术，又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

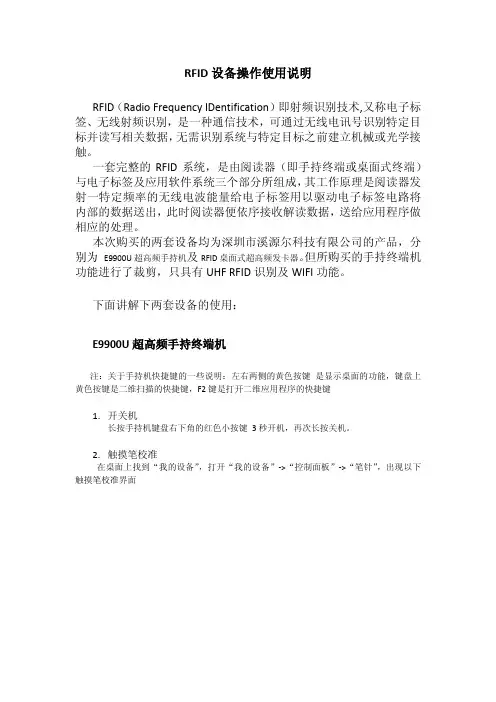

RFID设备操作使用说明RFID（Radio Frequency IDentification）即射频识别技术,又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，无需识别系统与特定目标之前建立机械或光学接触。

一套完整的RFID系统，是由阅读器（即手持终端或桌面式终端）与电子标签及应用软件系统三个部分所组成，其工作原理是阅读器发射一特定频率的无线电波能量给电子标签用以驱动电子标签电路将内部的数据送出，此时阅读器便依序接收解读数据，送给应用程序做相应的处理。

本次购买的两套设备均为深圳市溪源尔科技有限公司的产品，分别为E9900U超高频手持机及RFID桌面式超高频发卡器。

但所购买的手持终端机功能进行了裁剪，只具有UHF RFID识别及WIFI功能。

下面讲解下两套设备的使用：E9900U超高频手持终端机注：关于手持机快捷键的一些说明：左右两侧的黄色按键是显示桌面的功能，键盘上黄色按键是二维扫描的快捷键，F2键是打开二维应用程序的快捷键1.开关机长按手持机键盘右下角的红色小按键3秒开机，再次长按关机。

2.触摸笔校准在桌面上找到“我的设备”，打开“我的设备”->“控制面板”->“笔针”，出现以下触摸笔校准界面选择“校准”点击“再校准”。

用触摸笔依次点击十字光标进行校准。

最后再点击一下屏幕或者按一下”OK”键保存设置。

3.查看内存和Nandflash 空间大小“我的设备”->控制面板->系统。

可以看到剩余内存为191132KB 约187M。

其余内存为系统运行所需内存。

查看NandFlash 空间大小。

找到nandflash 右键->属性或者“我的设备”->控制面板->存储管理器如下图：4.电池检测在桌面上找到“我的设备”，打开“我的设备”->“控制面板”->“电源”，弹出电源属性对话框，显示电池电量如图：充电用AC电源线，连上设备后，手持机屏幕上的右上角，充电电源指示灯，红灯亮，桌面任务栏上显示充电图标；如下：5.手持机与计算机通信5.1 安装USB同步驱动系统在启动后，在USB数据线连接PC的状态下，本设备将作为从设备，被PC监测到，如果没有安装USB同步驱动，PC端自动发现新硬件，并要求安装USB同步驱动，要使本设备与PC通信，需安装：1、ＵＳＢ同步驱动2、Microsoft ActiveSync4.5 同步软件下面介绍详细安装步骤：选择在这些位置上搜索最近驱动程序浏览：找到我们发给你的驱动选择USB同步驱动选择下一步5.2 安装Microsoft ActiveSync4.5 同步软件6.UHF 模块的使用1. 基本操作1.1读915M 卡号启动手持机，找到并打开我的设备\NandFlash\Powercontrol.exe 如图1所示：打开RFID_915（UHF模块）的电源，如图2所示图1 图2关闭Powercontrol.exe应用程序，打开UHF02_Demo.exe程序，点击打开串口，提示打开串口成功即可，如图3图3选择UHF02_Demo应用程序的“盘存”选项卡点击单步识别按钮，进行读卡操作，将卡置于合适的位置上，就可以读到卡号(标签ID)了。

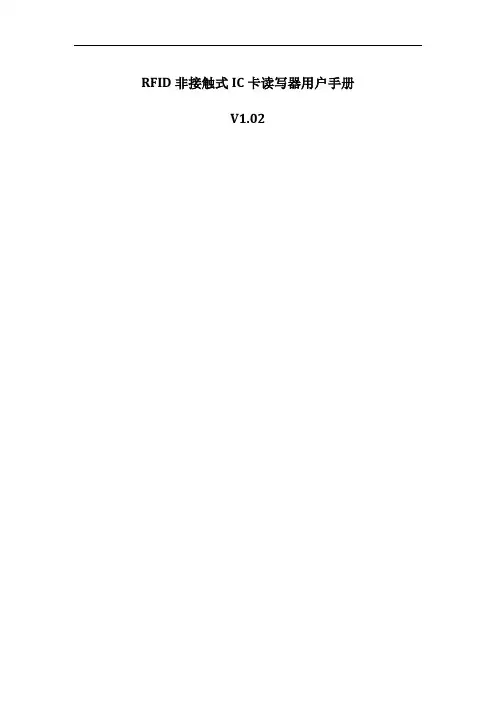

RFID非接触式IC卡读写器用户手册V1.021、通信协议描述1.1 协议概述该协议是上位机与读写器之间的通讯协议。

通讯的格式是：1位起始位，1位长度标志位，若干数据位，1位异或校验位，1位结束位。

通讯的最大长度为64字节。

1.2 字符定义1.3 通讯过程示意图上位机（发送）读写器（接收）STXLENINFO(0)INFO(N)BCCETX发送结束上位机（接收）读写器（发送）STXLENINFO(0)INFO(N)BCCETX接收结束1.4 数据格式2、指令集2.1 指令一览表2.2 状态返回值3、二次开发接口函数说明3.1 适用于符合ISO/IEC14443A标准的存储卡的接口函数3.1.1 Mifare S50/S70卡片特性➢S50具有1K字节的EEPROM，S70具有4K字节的EEPROM➢S50分为16个扇区，每个扇区包括4块，每块16个字节，以块为存取单位➢S70分为40个扇区，共256个块，每块16个字节，以块为存取单位➢用户可自定义每个存储块的访问条件➢每张卡有唯一序列号，为32位➢具有防冲突机制，支持多卡操作➢非接触传送数据和无源➢至少10年数据保存期➢至少10万次擦写➢读写距离在100mm内➢工作频率为13.56MHz3.1.2 函数使用注意事项该二次开发接口函数库提供用于下发命令至读写器的函数，这些函数能够控制读写器对卡片进行寻卡及读写操作。

在对卡片进行操作前必须先寻卡，寻卡成功后才能对卡片进行后续操作。

卡片的读写操作是以块为单位，每块为16个字节。

不同扇区可以用不同的密钥进行认证，每个扇区又可以使用A密钥或B密钥进行认证。

3.1.3 函数说明（1）寻卡int find_14443(BYTE* type, BYTE* card_uid );////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能：寻卡////入口参数：////出口参数：type，指示寻卡成功的卡片为A类卡或是B类卡// card_uid，指示用于存放UID的起始地址////返回值：返回0，通信失败// 返回1，操作成功// 返回0xff，操作失败////说明：获取卡片UID////////////////////////////////////////////////////////////////////////////////////////////////////// （2）HALT卡int set_halt();////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能：使卡片休眠////入口参数：////出口参数：////返回值：返回-2，尚未寻卡// 返回0，通信失败// 返回1，操作成功// 返回0xff，操作失败////说明：在HALT卡前必须已经寻卡成功////////////////////////////////////////////////////////////////////////////////////////////////////// （3）激活卡片int set_active();////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能：激活卡片////入口参数：////出口参数：////返回值：返回-2，尚未寻卡// 返回0，通信失败// 返回1，操作成功// 返回0xff，操作失败//说明：可以令处于休眠状态的卡片处于激活状态////////////////////////////////////////////////////////////////////////////////////////////////////// （4）读块int read_block(int page,int block,unsigned char pswtype,unsigned char *psw,unsigned char *des_data,int* des_len);////////////////////////////////////////////////////////////////////////////////////////////////////// ////功能：读取一个块的值////入口参数：page，指定要读取的块所在的扇区// block，指定要读取的块的块号// pswtype，指定用于认证的密钥的类型，其值可为0x0a或者0x0b// psw，指示用于认证的密钥的值的起始地址////出口参数：des_data，指示用于存放读取的数据的起始地址// des_len，指示用于存放返回读取数据长度的起始地址////返回值：返回-2，尚未寻卡// 返回-1，传入参数错误// 返回0，通信失败// 返回1，操作成功// 返回0xff，操作失败////说明：pswtype用于指于认证密钥为A密钥或为B密钥，对应A密钥pswtype必// 须为0x0a，对应B密钥pswtype必须为0x0b。
