6.1 楼梯的类型和设计要求
h
6.2 楼梯的组成和尺度
6.2.1 楼梯的组成
楼梯段
楼梯段是联系两个不同标高平台的倾斜 构件，它由若干个踏步组成，俗称“梯跑”。 梯段的踏步级数一般不宜超过18级，但也不 宜少于3级。
楼梯平台
楼梯平台是指连接两梯段之间的水平部分。 分为楼层平台和中间平台（休息平台）。
h
6.2 楼梯的组成和尺度
6.2.2 楼梯的尺度 1.梯段的宽度
由通行人数的多少和建筑防火要求决定。 计算依据：
–每股人流：0.55m＋（0~0.15）m –两股人流1100-1400mm –三股人流1650-2100mm
h
6.2 楼梯的组成和尺度
6.2.2 楼梯的尺度 2.楼梯的坡度
根据楼梯的使用情况 ，合理选择楼梯的坡度 。
h
6.1 楼梯的类型和设计要求
（a）剪刀楼梯 (b) 螺旋形楼梯 (c)弧形楼梯
h
6.1 楼梯的类型和设计要求
弧形楼梯（左）和螺旋楼梯（右）
h
6.1 楼梯的类型和设计要求 6.1 楼梯的类型和设计要求
（a）开敞式楼梯间 (b)封闭式楼梯间
（a）开敞式楼梯间
(b)封闭式楼梯间
h
(c)防烟楼梯间
(c)防烟楼梯间
6.3.2梁式楼梯 梁式楼梯由踏步板、斜梁、平台梁和平台板组成。踏步板
支承在斜梁上，斜梁又支承在上、下平台梁（有时一端支承 在层间楼面梁）上，平台板支承在平台梁或楼层梁上，而平 台梁则支承在楼梯间两侧的墙上。
在结构上有双梁布置和单梁布置两种 。
h
6.4 楼梯的细部构造
6.4.1 踏步面层及防滑处理

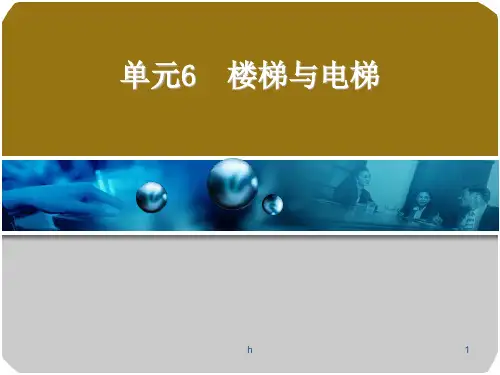

单元6 楼梯与电梯
h

《房屋建筑学》第六章第4节-楼梯及其他垂直交通设施-台阶、坡道、自动扶梯和电梯-教学课件

《房屋建筑学》第六章第4节-楼梯及其他垂直交通设施-台阶、坡道、自动扶梯和电梯-教学课件

一、台阶和坡道构造
由于房屋主体沉降、热胀冷缩、冰冻等因素,都有可能造成台阶与 坡道的变形。因此台阶与坡道在构造上的要点是对变形的处理。常见 的情况有平台向房屋主体方向倾斜,造成倒泛水;台阶与坡道的某些部 位开裂等。解决方法无外乎加强房屋主体与台阶及坡道之间的联系,以 形成整体沉降;或索性将两者结构完全脱开,加强节点处理。
二、有高差处无障碍设计的构造问题
6.楼梯、坡道扶手栏杆 楼梯、坡道的扶手栏杆应坚固适用,且应在两侧都设有扶手。公共 楼梯应设上下双层扶手。两个相邻梯段的扶手应该连通,梯段与平台的 扶手也应连通;扶手未端应向下或伸向墙面。在楼梯的梯段(或坡道的 坡段)起始及终结处,扶手应自其前缘向前伸出300mm以上,扶手的断面 形式应便于抓握。
四、电梯
电梯井道应注意以下几点： (4)井道的通风。 井道除设排烟通风口外,还要考虑电梯运行中井道内空气流动问题。 层数较高的建筑,中间也可酌情增加通风孔。一般运行速度在 2m/s 以 上的乘客电梯,在井道的顶部和底坑应有不小于 300mmX600mm 的通风孔， 上部可以和排烟孔(道面积的 3.5%)结合。
二、有高差处无障碍设计的构造问题
3.踏步设计注意事项 对供拄拐者及视力残疾者使用的楼梯踏步,应选用合理的构造形式 及饰面材料,注意表面不滑,不得积水,防滑条不得高出踏面 5mm 以上; 同时注意无直角突沿，以防发生勾绊行人或其助行工具的意外事故。
二、有高差处无障碍设计的构造问题
4.楼梯形式及相关尺度 对供拄拐者及视力残疾者使用的楼梯,不宜采用弧形梯段或在半平 台上设置扇步,应采用直行形式,例如直跑楼梯、对折的双跑楼梯或成 直角折行的楼梯等。
一、台阶和坡道构造
在严寒地区,实铺的台阶与坡道可以采用换土法，自冰冻线以下至 所需标高换上保水性差的砂垫层,以减小冰冻的影响。此外,配筋对防 止开裂也很有效。

《楼梯与电梯》PPT课件

《楼梯与电梯》PPT课件
其主要部件有梯级、牵引链条及链轮、导轨系统、主 传动系统（包括电动机、减速装置、制器及中间传 动环节等）、驱动主轴、梯路张紧装置、扶手系统、 梳板、扶梯骨架和电气系统等。梯级在乘客入口处作 水平运动（方便乘客登梯），以后逐渐形成阶梯；在 接近出口处阶梯逐渐消失，梯级再度作水平运动。这 些运动都是由梯级主轮、辅轮分别沿不同的梯级导轨 行走来实现的。
《楼梯与电梯》PPT课件
目录
楼梯的分类与组成 楼梯的细部构造 电梯 自动扶梯
楼梯的功用
楼梯成为现代住宅中。复式、错层和别墅以及 多楼层的垂直交通连接工具。但在当今居家装 饰风格越来越受人们所重视的同时，楼梯也成 为许多设计师笔下的一层之灵魂。时尚、精致、 典雅、气派的楼梯已不在是单纯的上下空间的 交通工具了，它融洽了家居的血脉，成为家居 装潢中的一道亮丽的风景点，也成为了家居的 一件灵动的艺术品。
库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯等。
电梯—组成
曳引机（绞车） 导轨 对重装置 安全装置信 操纵系统 轿厢 厅门
电梯—设计要求
1． 井道顶部空间，当对重完全压实在缓冲器上时， 应同时满足以下三个条件： （1） 轿厢导轨长度应能 提供≥ 0.1+0.035V 2 (m) 的进一步制导行程。 （2） 井道顶部最底部件与轿顶站人空间底平面的垂直距离 ≥ 1.0+0.035 V 2 (m) 。 （3） 井道顶部最底部件与固 定在轿厢顶上的设备的最高部件之间的距离≥ 0.3+0.035V 2 (m) 井道顶部最底部件与导靴或滚轮， 钢丝绳附件和垂直滑动门的横梁或部件的最高部分之 间的距离≥ 0.1+0.035V 2 (m) 同时，轿厢上方应有一 个足够的空间，能放进一个不小于 0.5 米× 0.6 米× 0.8 米的距形体。

房屋建筑学课件-楼梯和电梯

房屋建筑学课件-楼梯和电梯

室外台阶应坚固耐磨，具有良好的耐久性、抗冻性、 抗水性。台阶按所采用的材料不同有混凝土台阶、石台 阶、钢筋混凝土台阶和砖砌台阶等。台阶的构造可采用 实铺和架空两种，实铺 台阶的构造与室内地坪的构造差 不多，包括基层、垫层和面层。在严寒地区，为保证台 阶不受土壤冻胀 影响，应把台阶下部一定深度范围内的
按楼梯的 平面形式分
开敞楼梯间、封闭 楼梯间、防烟楼梯 间
按楼梯间的 平面形式分
三、楼梯的坡度
楼梯坡度是指楼梯段沿水平面悔f斜的角度。有两种表 示方法：
一种是用楼梯段和水平面的夹角表示 。 另一种是用踢面和踏面的投影长度之比表示。工程中多采用后者。
楼梯坡度是依据建筑的使用性质和人流行走的舒适度 、安全感、楼梯间的尺度、面积等因素进行综合确定的。 一般来说，楼梯的坡度越小越平缓，行走也越舒服，但却 加大了楼梯的进深，增加了建筑面积和造价。因此，在楼 梯坡度的选择上，存在使用和经济之间的矛盾。对使用频 繁、人流量大的公共建 筑楼梯坡度应该平缓一些，而人 流通行量较小的建筑（如住宅），坡度可以徒一些，以节 约楼梯间面积。
土换掉，改设沙垫层。
二、坡道
任务五
一、电梯
电梯与自动扶梯
• 客梯 • 货梯 • 消防电梯 • 观光电梯
按使用性质分类
• 高速电梯 • 中速电梯 • 低速电梯
（一）电梯 的类型
按行驶速 度分类 其他分类
按单台、双台分类； 按交流电梯、直流 电梯分类；按轿厢 容量分类；按电梯 门 开启方向分类等。
（二）电梯的组成 电梯组成
3.栏杆扶手的转弯处理
上下梯段的扶手在平台转弯处往往存在高差，应进行调整和处理。 常采用的方法为：
1
当上下梯段齐步时， 上下扶手在转折处 同时向平台延伸半 步，使两扶手高度 相等，连按自然， 但这样做缩小了平 台的有效深度。

房屋建筑学 楼梯-电梯与自动扶梯38页PPT

房屋建筑学 楼梯-电梯与自动扶梯38页PPT
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
பைடு நூலகம் 谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
房屋建筑学 楼梯-电梯与自动扶梯
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子

房屋建筑学课件楼梯

房屋建筑学课件楼梯
儿童安全
确保儿童了解正确的上下楼梯规则，教育他们不要在楼梯上奔跑、 跳跃或攀爬。在楼梯口设置安全护栏或儿童锁，以防儿童不慎跌落 。
老人和行动不便人士
为老人和行动不便人士提供适当的帮助和防护措施，如使用扶手、坐 电梯或寻求他人协助上下楼梯。
THANKS
感谢观看
02
平台
平台是连接楼梯段之间的水平面，分为休息平台和中间平台两种。休息
平台是楼梯段之间的水平面，供人休息；中间平台则位于两个楼梯段之
间，起到连接作用。
03
栏杆和扶手
栏杆和扶手是楼梯的安全设施，用于防止人跌落。栏杆通常设置在楼梯
段的外侧，而扶手则设置在楼梯段的内侧或两侧。
楼梯的构造方式
梁式楼梯
梁式楼梯是由斜梁、踏步和平台板组成的。斜梁上放置踏步，踏步上放置平台 板，形成楼梯的梯段。梁式楼梯的优点是受力合理、施工方便，但外观较为呆 板。
度。
楼梯的施工要点
01
02
03
04Байду номын сангаас
确保楼梯的尺寸和位置符合设 计图纸要求，避免出现偏差。
在施工过程中，要注意安全措 施，如设置安全网、防护栏等
，确保施工人员的安全。
在浇筑混凝土时，要保证混凝 土的强度和质量，确保楼梯结
构的稳定性。
在安装钢筋时，要确保钢筋的 位置和数量符合设计要求，以 保证楼梯结构的承载能力。
楼梯的坡度与角度计算
楼梯坡度
楼梯坡度一般为20~45度，以适应不同楼层高度和空间需求 。坡度过大会影响通行安全，坡度过小则会增加楼梯长度和 占地面积。
楼梯角度
楼梯角度是指楼梯段与水平面之间的夹角，一般为30~45度 。楼梯角度的大小会影响通行舒适度和安全性，应根据实际 情况进行合理选择和计算。

《房屋建筑学》ppt讲义(高教) 第11章 楼梯构造

《房屋建筑学》ppt讲义(高教) 第11章 楼梯构造

预制踏步墙承式楼梯构造
③悬挑式楼梯
踏步板的一端固定在墙上，另一端悬挑，利用 悬挑的踏步板承受梯段全部荷载，并直接传递 给墙体。预制踏步板挑出部分多为L形断面， 压在墙体内的部分为矩形断面。从结构安全性 方面考虑，楼梯间两侧的墙体厚度一般不应小 于240mm，踏步悬挑长度即楼梯宽度一般不超 过1500mm。
11.2.2 预制装配式钢筋混凝土 楼梯
装配式钢筋混凝土楼梯由于其生产、 运输、吊装和建筑体系的不同，存在着 许多不同的构造形式。根据构件尺度的 差别，大致可将装配式楼梯分为：
小型构件装配式 中型构件装配式 大型构件装配式
小型构件装配式楼梯是将梯段、平台分割成若 干部分，分别预制成小型构件装配而成。
应用水泥砂浆坐浆。L形和一字形踏步预留孔洞应与 锯齿形梯梁上预埋的插铁套接，孔内用水泥砂浆填 实。
①梁承式楼梯
平台梁一般为L形断面，将梯梁搁置在L 形平台梁的翼缘上或在矩形断面平台梁 的两端局部做成L形断面，形成缺口，将 梯梁插入缺口内。这样，不会由于梯梁 的搁置，导致平台梁底面标高降低而影 响平台净高。
L形踏步自重轻、用料省，但拼装后底面形成折板，容易积灰。L 形踏步的搁置方式有两种：一种是正置，即踢板朝上搁置；另一 种是倒置，即踢板朝下搁置。
一字形踏步板只有踏板没有踢板，制作简单，存放方便，外形轻 巧。必要时，可用砖补砌踢板。
（2）踏步构件的支承方式
预制踏步的支承方式主要有梁承式、 墙承式和悬挑式三种。
第11章 楼梯构造
本章学习目标
了解有关电梯设计及构造基本知识。 熟悉室外台阶及坡道的设计及构造。 掌握楼梯设计方面的知识，包括：楼梯
尺寸的确定及楼梯设计方法和步骤。 掌握钢筋混凝土楼梯构造。
11.1 概述

房屋建筑学011第七章楼梯和电梯

房屋建筑学011第七章楼梯和电梯

（4）底层采用直跑梯段
房屋建筑学 Building Architecture
第七章 楼梯和电梯
中国石油大学 China University of Petroleum
楼梯设计实例（七步法楼梯设计）：
某住宅楼梯设计，建筑层高为2.80m，楼梯间开间2600mm，墙厚200mm， 室内外高差600mm。试设计该楼梯。 （1） 确定b和h：
按结构材料分
直行单跑楼梯 直行双跑楼梯 平行双跑楼梯 平行双分双合楼梯 折行多跑楼梯 交叉跑楼梯（剪刀梯） 螺旋形楼梯
房屋建筑学 Building Architecture
一、概述
（二）楼梯的类型
第七章 楼梯和电梯
按结构形式分
板式楼梯
梁式楼梯 悬臂式楼梯 悬挂式楼梯 墙承式楼梯
中国石油大学 China University of Petroleum
第七章 楼梯和电梯
中国石油大学 China University of Petroleum
二、楼梯的尺度
（三）楼梯的宽度 • 梯段净宽：（指墙边到扶手中心线的距离）
550mm/股人流，所以梯段设计宽度单股人流900mm；两股人流1100～1400mm； 三股人流1650～2100mm，公共建筑不少于两股人流。
房屋建筑学
第七章 楼梯和电梯
中国石油大学
Building Architecture
China University of Petroleum
三、楼梯的设计
• 楼梯的净空高度
底层入口处楼梯平台净空不满足要求，解决的措施：
（1）降低入口平台下局部地坪的标高
（2）提高底层平台标高，即采用长短跑梯段
（3）既降低入口平台下局部地坪的标高，又采用长短跑相结合的处理方式

房屋建筑构造课件第5章楼梯和电梯

房屋建筑构造课件第5章楼梯和电梯
1） 楼 梯 间 入 口 处 应 设 前 室 、 阳 台 或 凹 廊 。 2） 前 室 的 面 积 ： 公 共 建 筑 不 应 小 于 6m2 ， 居 住 建 筑 不 应 小 于 4.5m2 。 3） 前 室 和 楼 梯 间 的 门 均 应 为 乙 级 防 火 门 ， 并 应 向 疏 散 方 向 开 启 。 4） 其 前 室 和 楼 梯 间 应 有 自 然 排 烟 或 机 械 加 压 送 风 的 防 烟 设 施 。
1
楼梯的组成 和类型
1 楼梯的组成和类型
一、楼梯的组成
楼梯主要由楼梯段、楼梯平台、栏杆扶手三 部 分 组 成 ， 如 图 5-1 所 示 。
1.楼梯段
设有踏步供建筑物楼层之间上下行走的通道 段 落 称 为 楼 梯 段 ， 俗 称 “ 梯 跑 ”。 踏 步 又 分 为 踏 面 （供 行 走 时 踏 脚 的 水 平 部 分） 和 踢 面 （形 成 踏 步 高 差 的 垂 直 部 分） ， 踏 步 尺 寸 决 定 了 楼 梯 的 坡 度。为了减轻疲劳，梯段的踏步级数一般不宜超 过 18 级 ， 但 也 不 宜 少 于 3 级 。
（2） 剪 刀 楼 梯 相 当 于 两 个 双 跑 式 楼 梯 对 接 。 适 用 于 层 高 较 大 且 有 人 流 多 向 性 选 择 要 求 的 建 筑 物 ， 如 商 场 、 多 层 食 堂 等 ， 如 图 5-2j 所 示 。
1 楼梯的组成和类型
图5-2 楼梯的形式 j）剪刀楼梯 k）螺旋形楼梯 l）弧形楼梯
（2） 分 上 双 合 式 楼 梯 第 一 跑 为 两 个 平 行 的 较 窄 的 梯 段 ， 经 过 休 息 平 台 后 ， 合 成 一 个宽 度 为 第 一 跑 两 个 梯 段 宽 之 和 的 梯 段 上 至 楼 层 ， 如 图 5-2e 所 示 。

房屋建筑构造楼梯与电梯资料最新精选PPT课件

房屋建筑构造楼梯与电梯资料最新精选PPT课件

A 梯段宽度 (B1) （1）设计依据：通行人数（人流股数）
（2）设计标准：以每 100人拥有的楼梯宽度作为计算 标准，俗称百人指标
（3）按每股人流宽为 0.55~0.70m 确定。 （4）一般单股人流通行梯段宽 0.90m；
双股人流通行梯段宽 1.1~1.4m ；
三股人流通行时梯段宽 1.65~2.1m 。
第5章 楼梯与电梯
学习目标及要求

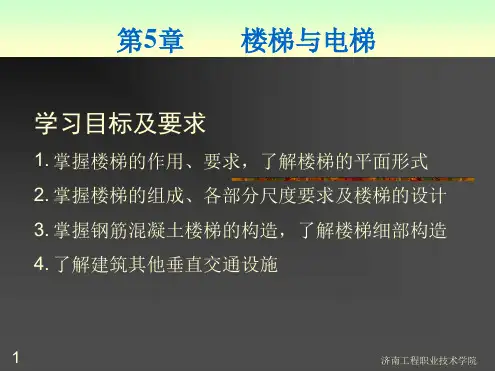

1. 掌握楼梯的作用、要求，了解楼梯的平面形式 2. 掌握楼梯的组成、各部分尺度要求及楼梯的设计 3. 掌握钢筋混凝土楼梯的构造，了解楼梯细部构造 4. 了解建筑其他垂直交通设施
1
济南工程职业技术学院
5.1 楼梯的组成、类型和设计要求
2
2020/4/21
济南工程职业技术学院
5
济南工程职业技术学院
栏杆和扶手，是指楼梯段及平台边缘的安全保 护构件，供上下楼梯时倚扶之用。
当楼梯宽度不大时，可只在梯段临空面设置， 当楼梯宽度较大时（大于 1.4米），非临空面 也应加设扶手，当楼梯宽度很大时（大于 2.2 米）还应在梯段中间加设扶手。
6
济南工程职业技术学院
5.1.2楼Leabharlann 的类型7.进行楼梯净空的计算 ，使之符合楼梯净空高度的 要求。
8.最后绘制楼梯平面图及剖面图 。
64
济南工程职业技术学院
设计实例
某住宅层高2.8米， 室内外高差0.6m，建 筑局部平面尺寸如图。 分析该住宅的楼梯布 置。开间2700，进深 4600，墙厚200，平 台梁350，梯井宽60
65
济南工程职业技术学院
48
济南工程职业技术学院
49
济南工程职业技术学院
楼 梯 间 通 行 方 式

房屋建筑学 楼梯设计ppt课件

房屋建筑学 楼梯设计ppt课件
了建筑面积和造价。因此．在楼梯坡度的选择上，存在使用和经济二者的 矛盾.
；.
5
楼梯的坡度
楼梯、爬梯及坡道的区别，在其坡 度的大小和踏级的高宽比等关系上
楼梯常见坡度范闹为25度～45度， 其中以30度左右较为通用
爬梯的范围在60度以上 坡道的坡度范围一般在15度以下
；.
6
楼梯的坡度
公共建筑中的楼梯及室外台阶应较平坦，一般采用26度34〃其坡度为1：2 居住建筑的户内楼梯可陡达45度，但专供老年或幼儿使用则须平坦些。 若其倾斜角在6度或坡度在1：12以下的属于平缓的坡道 坡度在1：10以上的坡道应有防滑措施 楼梯设计必须符合一系列的有关的规定，例如与建筑性质、等级有关的建筑规范
H＝1／8X1400＝175 梯段长度为：250X（8－1）＝1750 ⑶楼梯间进深尺寸：楼梯间进深的净尺寸为：
1750＋2X1100＝3950 楼梯间进深的轴线尺寸为4500
；.
49
楼梯的设计－实例讨论
第二步： 楼梯剖面设计 关键在于解决底层楼梯下面的净空高度 1.利用室内外高差 2.改变梯段步数 3.调整踏步的面宽和高度 4.调整楼梯的支撑方式
；.
15
楼梯的组成
—般楼梯主要由楼梯梯段和楼梯 平台两部分组成
；.
16
楼梯的组成
楼梯的梯段 设有踏步供层间上下行走的通道段落，称 梯段。楼梯的坡度就是由踏步形成的。 踏步又分为：
踏面 (供行走时踏脚的水平部分) 踢面(形成踏步高差的垂直部分)
；.
17
楼梯的组成
楼梯平台 平台指连接两个梯段之间的水平部分。 平台用来供楼梯转折、连通某个楼层或供使用者在攀登了一定的距离后略事休 息，平台的标高有时与某个楼层相一致．有时介于两个楼层之间。与楼层标 高相一致的平台称之为正平台介于两个楼层之间的平台称之半平台.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第15章 楼梯与电梯
15.4 楼梯的设计要点*
15.4.3 楼梯设计的一般步骤
1. 根据房屋的层数，耐火等级和使用人数计算楼梯总宽度。
2. 确定楼梯数量和每部楼梯的梯段宽度。 3. 根据房屋类型，确定踏部的高(h)和踏步宽(b)，即确定楼梯的坡度。 4. 根据房屋的层高，计算每层踏步级数(N)。 5. 根据房屋类型和楼梯在平面中的位臵，确定楼梯形式。 6.验算低层楼梯平台下的地面标高和中间平台面的标高，使符合规定。
多少来调节下部净空高度，抬高底层中间平台。
方法3：增加室内外高差，降低中间平台下的地面标高，梯段长度不变。（楼 梯间地坪和室外地面必须至少有100的高差，即一个台阶的高度） 方法4：将上述2、3两种方法结合，即利用部分室内外高差，又做成长短跑楼 梯。（常用）
第15章 楼梯与电梯
15.4 楼梯的设计要点*
对于居住建筑内的公共楼梯，踏步宽度一般取260~280mm，高度一般取 160~170mm。
第15章 楼梯与电梯
15.3 楼梯的坡度及尺寸
15.3.2 楼梯的尺寸
梯段宽度按每股人流宽度为550+（0~150）mm确定。一般一股人流宽度大 于900mm，两股人流宽度在1100～1400mm，三股人流在1650～2100mm， 但公共建筑都不应少于2股人流。 平台最小深度不应小于梯段宽度，并不得小于1.2m。在有门开启的出口处 和有构件突出处，楼梯平台应适当放宽，对不改变行进方向的平台，其深 度可不受此限。 楼梯井一般为50~200mm，当净宽大于110mm时，必须采取防止儿童攀滑 的措施，公共建筑室内疏散楼梯的梯井宽度不宜小于150mm。

台阶
在建筑物入口处，为解决室内外地面的高差而设臵的阶梯。

坡道
用斜坡来解决地面的高差，可作为无障碍设施。
第15章 楼梯与电梯
15.2 楼梯的组成及形式
15.2.1 基本组成
梯段：含有踏步，解决高差。 构成要素 平台：供交通转折及登高休息。 扶手栏杆（栏板）：提供安全保障。 楼层平梯的数量、位臵和梯间形式应方便使用并满足安全疏散的要求。


主要交通梯的梯段净宽不应少于两股人流。
楼梯应至少一侧设扶手，梯段宽达三股人流时应两侧设；达四股时应 加设中间扶手。 踏步前缘应设有防滑措施。 儿童用梯梯井较宽时，须采取安全措施；栏杆应不易攀登，垂直杆件 间净距应≯0.11m
《房屋建筑学》
第15章
楼梯与电梯
第15章 楼梯与电梯
本章重点内容
楼梯的组成和主要尺寸 楼梯设计步骤和方法 楼梯的基本构造
第15章 楼梯与电梯
15.1 概述
楼梯
解决不同楼层之间垂直联系的交通枢纽。 基本要求 基本功能
上下通行方便，有足够的通行宽度和疏散能力（包括人行及搬运家具物品）， 并应满足坚固、耐久、安全、防火和一定的审美要求。
2.计算每部楼梯梯段的宽度。a=az÷2=2.025 ÷2 =1.013m，但疏 散楼梯的最小宽度不小于1.1m，故取1.1m。 3.确定踏步尺寸：办公楼属公共建筑,取踏步宽b=300mm,高 h=150mm。 4.计算每层级数N：3000÷150=20级。 5.确定楼梯形式：采用平行双跑式，每跑踏步数为10级。
室外楼梯栏杆扶手高：≥1.1m
第15章 楼梯与电梯
15.3 楼梯的坡度及尺寸
15.3.2 楼梯的尺寸
平台下通行净高应不小于 2000mm。 梯段净高应不小于2200mm （自踏步前缘量至直上方突 出物下缘间的铅锤高度）。
(a)底层楼梯平面
(b) 中间层楼梯平面
(c) 顶层楼梯平面
楼梯的平面表示法
楼梯的常用坡度及分类
第15章 楼梯与电梯
15.3 楼梯的坡度及尺寸
15.3.2 楼梯的尺寸
一般男子的步距为680mm，女子步距为620mm，以女子步距为设计标准， 则： 600mm≦2h+b ≦620mm 130mm ≦h ≦170mm 260mm ≦b ≦360mm
对于公共建筑楼梯，踏步宽度一般取280~340mm，高度一般取 140~160mm。
一个踏步包括踏面和踢面，每个梯段踏步一 般不应超过18级，也不应少于3级。
扶手 栏杆 平台
平台梁
梯段
第15章 楼梯与电梯
15.2 楼梯的组成及形式
15.2.2 基本形式
楼梯分类举例
g.双分对折楼梯
d.双分折角楼梯 d.双分折角楼梯
f.对折楼梯（双跑楼梯）
i.圆形楼梯
b.直跑双跑楼梯
a.直跑单跑楼梯 c. j.折角楼梯 螺旋楼梯 e.三折楼梯 h.交叉楼梯
第15章 楼梯与电梯
15.3 楼梯的坡度及尺寸
15.3.1 楼梯的坡度
将梯段上各个踏步前缘点连接起来，就形成了楼梯的坡度线。
范围在25°~45°，其中以30°左右较为适宜。如公共建筑中的楼梯及室 外的台阶常采用26°34′的坡度，即踢面高与踏面深之比为1:2。居住建筑 的户内楼梯可以达到45°。坡度达到60°以上的属于爬梯的范围。
第15章 楼梯与电梯
平台深避开结构柱起算
遇有开门处踏步留出安全距离
平台深度需要加大的情况举例
第15章 楼梯与电梯
15.3 楼梯的坡度及尺寸
15.3.2 楼梯的尺寸
楼梯扶手高度一般为 900mm(踏步前缘至扶手表面)。 儿童使用的楼梯，应在0.50.6m左右高度增设扶手，且 0.9m高度处的扶手不能降低。
在楼梯平面图中，应该将一条线看成是一个高差，如果某梯段有 n个踏步的话，该梯 段的长度为踏步深×(n－1)。
第15章 楼梯与电梯
15.4 楼梯的设计要点*
15.4.1 满足楼梯平台及梯段净高要求
当楼梯低层平台做通道时，为使平台净高满足要求，可采取以下方法：
方法1：底层采用直跑楼梯，直达二楼，但此法梯段较长，楼梯间尺寸可能无 法满足要求。 方法2：将楼梯底层设计成长短跑，第一跑踏步多，第二跑踏步少，利用踏步
第15章 楼梯与电梯
例：某三层办公楼，室内外高差为600mm，二、三层人数均为270人，设两部（查规 范知）等宽的楼梯，该建筑耐火等级为二级，层高3m，一层平台下供人通行， 请设计该楼梯。
1.计算楼梯梯段总宽度。 查规范知每百人宽度为0.75m，故总宽度为az=(270÷100)
×0.75=2.025m。
