房屋建筑学-楼梯-电梯与自动扶梯_图文_图文
一般情况下，只在机房机座下设置弹性垫层 来达到隔振和隔声的目的
电梯井道外侧应避免作为居室,否则应注意 设置隔声措施。最好楼板与井道壁脱开,另 作隔声墙
简易者也有只在井道外加砌加气混凝土块衬 墙。
电梯
电梯运行速度超过1.5m／s者．设弹性垫层外．还应 在机房与井道间设隔声层，高度为1.5一1.8m
推拉门的滑槽通常安置在门套下楼板 边梁如牛腿状挑出部分．构造如图
七、门开启方法：门宽900—1300mm 1、中央分开推向两边 2、双扇推向同一边
八、自动扶梯：
（一）组成：
1、带踏步齿轮 3、导轮
2、小轮 4、活动联杆
（二）布置形式：
1、平行排列式 2、交叉排列式 3、集中交叉式
（三）倾斜角:（30o—35o） （四）高度： h(0—20m) （五）速度：s(0.45—0.75)m/s。常用0.5m/s （六）扶梯栏板分类：
1、单、双台 2、交、直流 3、轿厢容量 4、门开启方向等 5、透明度（观景电梯）
三、电梯的组成：
1、电梯井道 2、电梯机房 3、井道地坑 4、其它部件： ①轿厢 ②导轨 ③支架 ④钢丝绳 ⑤平衡锤 ⑥电动机 ⑦控制器 ⑧照明等
四、电梯设计要求：
1、井道大小应根据电梯型号及设备大小及 检修需要，同时考虑施工误差，井道 尺寸每边每10层放大10mm。
房屋建筑学-楼梯-电梯与自动扶梯_图文_图 文.ppt
7.6 电梯与自动扶梯
一、电梯：
（一）定义：是解决垂直交通的另一种措施。
（二）特点：
1、运行速度快
2、节省时间和人力 3、耗电 4、价高
（三）电梯设置依据：
1．层数 2．人数 3．面积 4．经济条件
电梯
电梯井道外侧应避免作为居室,否则应注意 设置隔声措施。最好楼板与井道壁脱开,另 作隔声墙
简易者也有只在井道外加砌加气混凝土块衬 墙。
电梯
电梯运行速度超过1.5m／s者．设弹性垫层外．还应 在机房与井道间设隔声层，高度为1.5一1.8m
推拉门的滑槽通常安置在门套下楼板 边梁如牛腿状挑出部分．构造如图
七、门开启方法：门宽900—1300mm 1、中央分开推向两边 2、双扇推向同一边
八、自动扶梯：
（一）组成：
1、带踏步齿轮 3、导轮
2、小轮 4、活动联杆
（二）布置形式：
1、平行排列式 2、交叉排列式 3、集中交叉式
（三）倾斜角:（30o—35o） （四）高度： h(0—20m) （五）速度：s(0.45—0.75)m/s。常用0.5m/s （六）扶梯栏板分类：
1、单、双台 2、交、直流 3、轿厢容量 4、门开启方向等 5、透明度（观景电梯）
三、电梯的组成：
1、电梯井道 2、电梯机房 3、井道地坑 4、其它部件： ①轿厢 ②导轨 ③支架 ④钢丝绳 ⑤平衡锤 ⑥电动机 ⑦控制器 ⑧照明等
四、电梯设计要求：
1、井道大小应根据电梯型号及设备大小及 检修需要，同时考虑施工误差，井道 尺寸每边每10层放大10mm。
房屋建筑学-楼梯-电梯与自动扶梯_图文_图 文.ppt
7.6 电梯与自动扶梯
一、电梯：
（一）定义：是解决垂直交通的另一种措施。
（二）特点：
1、运行速度快
2、节省时间和人力 3、耗电 4、价高
（三）电梯设置依据：
1．层数 2．人数 3．面积 4．经济条件
电梯
《房屋建筑学》第六章第4节-楼梯及其他垂直交通设施-台阶、坡道、自动扶梯和电梯-教学课件
一、台阶和坡道构造
由于房屋主体沉降、热胀冷缩、冰冻等因素,都有可能造成台阶与 坡道的变形。因此台阶与坡道在构造上的要点是对变形的处理。常见 的情况有平台向房屋主体方向倾斜,造成倒泛水;台阶与坡道的某些部 位开裂等。解决方法无外乎加强房屋主体与台阶及坡道之间的联系,以 形成整体沉降;或索性将两者结构完全脱开,加强节点处理。
二、有高差处无障碍设计的构造问题
6.楼梯、坡道扶手栏杆 楼梯、坡道的扶手栏杆应坚固适用,且应在两侧都设有扶手。公共 楼梯应设上下双层扶手。两个相邻梯段的扶手应该连通,梯段与平台的 扶手也应连通;扶手未端应向下或伸向墙面。在楼梯的梯段(或坡道的 坡段)起始及终结处,扶手应自其前缘向前伸出300mm以上,扶手的断面 形式应便于抓握。
四、电梯
电梯井道应注意以下几点： (4)井道的通风。 井道除设排烟通风口外,还要考虑电梯运行中井道内空气流动问题。 层数较高的建筑,中间也可酌情增加通风孔。一般运行速度在 2m/s 以 上的乘客电梯,在井道的顶部和底坑应有不小于 300mmX600mm 的通风孔， 上部可以和排烟孔(道面积的 3.5%)结合。
二、有高差处无障碍设计的构造问题
3.踏步设计注意事项 对供拄拐者及视力残疾者使用的楼梯踏步,应选用合理的构造形式 及饰面材料,注意表面不滑,不得积水,防滑条不得高出踏面 5mm 以上; 同时注意无直角突沿，以防发生勾绊行人或其助行工具的意外事故。
二、有高差处无障碍设计的构造问题
4.楼梯形式及相关尺度 对供拄拐者及视力残疾者使用的楼梯,不宜采用弧形梯段或在半平 台上设置扇步,应采用直行形式,例如直跑楼梯、对折的双跑楼梯或成 直角折行的楼梯等。
一、台阶和坡道构造
在严寒地区,实铺的台阶与坡道可以采用换土法，自冰冻线以下至 所需标高换上保水性差的砂垫层,以减小冰冻的影响。此外,配筋对防 止开裂也很有效。
房屋建筑学第九章楼梯
2、 楼梯的坡度和踏步 楼梯的坡度是指梯段的斜率，角度在20°～45° 之间，舒适坡度为26°34′，即高宽比为1/2。角度在 20°以下采用坡道，角度为45°～90°时采用爬梯。 楼梯踏步是人们上下楼梯脚踏的地方。踏步的水 平面叫踏面，垂直面叫踢面。踏步的尺寸应根据人体 的尺度来决定其数值。 踏步宽常用b表示，踏步高常用h表示，b和h应符 合以下关系之一。 b+h＝450mm b+2h＝600mm～620mm 踏步尺寸应根据使用要求决定，不同类型的建筑 物，其要求也不相同。
一、楼梯的组成
楼梯由三部分组成：楼梯段(跑)、休息板(平台) 和栏杆扶手(栏板)。
1.楼梯段 楼梯段又叫楼 梯跑，它是楼梯的 基本组成部分。它 由若干个踏步组 成。 楼梯段的最小 踏步数为3步，最 多为18步（从人们 的习惯和身体疲劳 方面考虑）。
2.楼梯休息平台（休息板） 平台是联系两个楼梯段之间的水平构件。有楼层平台、中 间休息平台两种。为了减少人们上下楼时的过分疲劳，建筑物 层高在3m以上时，常分为两个梯段，中间增设休息板，又称 休息平台。 休息平台的宽度必须大于或等于梯段的宽度。同时,平台 还是梯段之间转换方向的连接处。
四、 楼梯的尺度 1、 楼梯段的宽度
楼梯段的宽度取决于通行人数和消防要求。 按(0mm～150mm)即 550+(0mm～150mm)。按消防要求考虑时，每个楼 梯段必须保证二人同时上下，即最小宽度为 1100mm～1400mm，室外疏散楼梯其最小宽度为 900mm。在工程实践中，由于楼梯间尺寸要受建筑模 数的限制，因而楼梯段的宽度往往会有些上下浮动。 多层住宅楼梯段最小宽度为1000mm。
第三节 楼梯的细部构造
常用的做法与踏步表面是否抹面有关，如一般水泥砂浆抹面 的踏步常不作防滑处理，而水磨石预制板或现浇水磨石面层 一般采用水泥加金刚砂做的防滑条或金属防滑条。
房屋建筑学课程课件——楼梯
锤，通过机房内的曳引机和控制屏进行操纵 来运送人员和货物。
电梯机房的设计要求
电梯地坑的设计要求
电梯
电梯井道可以用砖砌筑或用钢筋混凝土浇注 而成。在每层楼面应留出门洞。并设置专用 门，在升降过程中，轿厢门和每层专用门全 部封闭，以保证安全。门的开启方式一般为 中分推拉式或旁开的双折推拉式。
设置电梯的建筑，楼梯还应照常规做法设置。 高层民用建筑除了设普通客梯以外，有时还
二、踏步尺寸 踏步的组成 踏面——踏步的宽度b 踢面——踏步的高度h 计算踏步尺寸的经验公式 2h+b=600mm
楼梯坡度
第二节 楼梯的主要尺度
三、梯段宽度 梯段宽度—楼梯间墙体内表面至梯段边缘之间 的水平距离 使用要求—人流股数、搬运家具 安全要求—防火疏散
四、楼梯平台深度 ≥梯段宽度
保证平台处人流不致拥挤 搬运家具转弯的可能性 暖气片、消火栓所占的宽度以及门的布置
取整数 n=16 则h=2800/16=175mm b=600-2x175=250mm 3. 每个梯段的踏步数 16/2=8 4. 计算梯段的水平投影长度L
L=(n/2-1)x b=7x250=1750mm
第三节 楼梯设计与实例分析
5. 取B2=60mm,B1=(2700-120X2-60)/2=1200mm 6. 平台宽度 D1≥1200mm
D2≥1200mm 7. 校核进深尺寸
4800-240=4560mm 1750+1200+1200=4150mm
满足要求 8. 首层平台下做通道或出入口的处理
第四节 钢筋混凝土楼梯构造
一、现浇式钢筋混凝土楼梯 1．特点：整体性好，尺寸灵活、施工速度慢 适用于：施工现场无起重设备，抗震要求高 2．类型（按梯段结构形式划分） 1）板式楼梯 特点：结构简单、底面平整、便于装修 板厚度大，自重大 2）梁式楼梯 特点：板跨减小，板厚减小、施工复杂 构造做法： 明步—受力合理，底不平整 暗步—易积灰，底平整
电梯机房的设计要求
电梯地坑的设计要求
电梯
电梯井道可以用砖砌筑或用钢筋混凝土浇注 而成。在每层楼面应留出门洞。并设置专用 门，在升降过程中，轿厢门和每层专用门全 部封闭，以保证安全。门的开启方式一般为 中分推拉式或旁开的双折推拉式。
设置电梯的建筑，楼梯还应照常规做法设置。 高层民用建筑除了设普通客梯以外，有时还
二、踏步尺寸 踏步的组成 踏面——踏步的宽度b 踢面——踏步的高度h 计算踏步尺寸的经验公式 2h+b=600mm
楼梯坡度
第二节 楼梯的主要尺度
三、梯段宽度 梯段宽度—楼梯间墙体内表面至梯段边缘之间 的水平距离 使用要求—人流股数、搬运家具 安全要求—防火疏散
四、楼梯平台深度 ≥梯段宽度
保证平台处人流不致拥挤 搬运家具转弯的可能性 暖气片、消火栓所占的宽度以及门的布置
取整数 n=16 则h=2800/16=175mm b=600-2x175=250mm 3. 每个梯段的踏步数 16/2=8 4. 计算梯段的水平投影长度L
L=(n/2-1)x b=7x250=1750mm
第三节 楼梯设计与实例分析
5. 取B2=60mm,B1=(2700-120X2-60)/2=1200mm 6. 平台宽度 D1≥1200mm
D2≥1200mm 7. 校核进深尺寸
4800-240=4560mm 1750+1200+1200=4150mm
满足要求 8. 首层平台下做通道或出入口的处理
第四节 钢筋混凝土楼梯构造
一、现浇式钢筋混凝土楼梯 1．特点：整体性好，尺寸灵活、施工速度慢 适用于：施工现场无起重设备，抗震要求高 2．类型（按梯段结构形式划分） 1）板式楼梯 特点：结构简单、底面平整、便于装修 板厚度大，自重大 2）梁式楼梯 特点：板跨减小，板厚减小、施工复杂 构造做法： 明步—受力合理，底不平整 暗步—易积灰，底平整

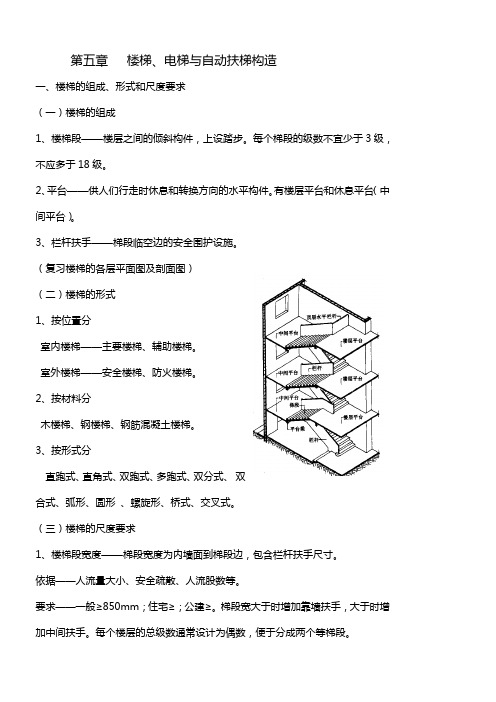

第五章 楼梯、电梯与自动扶梯构造
第五章楼梯、电梯与自动扶梯构造一、楼梯的组成、形式和尺度要求（一）楼梯的组成1、楼梯段——楼层之间的倾斜构件，上设踏步。
每个梯段的级数不宜少于3级，不应多于18级。
2、平台——供人们行走时休息和转换方向的水平构件。
有楼层平台和休息平台（中间平台）。
3、栏杆扶手——梯段临空边的安全围护设施。
（复习楼梯的各层平面图及剖面图）（二）楼梯的形式1、按位置分室内楼梯——主要楼梯、辅助楼梯。
室外楼梯——安全楼梯、防火楼梯。
2、按材料分木楼梯、钢楼梯、钢筋混凝土楼梯。
3、按形式分直跑式、直角式、双跑式、多跑式、双分式、双合式、弧形、圆形、螺旋形、桥式、交叉式。
（三）楼梯的尺度要求1、楼梯段宽度——梯段宽度为内墙面到梯段边，包含栏杆扶手尺寸。
依据——人流量大小、安全疏散、人流股数等。
要求——一般≥850mm；住宅≥；公建≥。
梯段宽大于时增加靠墙扶手，大于时增加中间扶手。
每个楼层的总级数通常设计为偶数，便于分成两个等梯段。
2、楼梯平台宽度————指踏步边到内墙面距离(不含扶手宽度)。
依据——建筑物用途、搬运家具、梯段宽度等。
要求——平台不应小于楼梯段的宽度；通行担架的平台宽度不小于1800mm。
3、楼梯坡度与踏步尺寸依据——建筑物用途、行走舒适、面积经济等。
楼梯踏步尺寸经验公式：h + b = 450mm2h + b = 600～620mmb = 250 ～300mmh = 150 ～175mm4、楼梯井宽度——指两梯段之间的空隙，通常为60～200mm。
5.栏杆、扶手高度——指踏步前沿至扶手顶面的垂直距离。
依据——使用对象、楼梯坡度等。
要求——室内高度≥900mm；水平段高度≥1000mm；室外高度≥1050mm；儿童扶手高度500～600mm。
6、楼梯尺寸计算(1)梯段宽度B＝(A－C)/2A——梯间净宽；C——梯井宽(160～200)(2)平台宽度D≥梯段宽度B(3)踏步数量N＝H/h(取偶数)H——层高h——踏步高(4)梯段长度L＝(N/2－1)bb——踏步宽(250～300）7、楼梯的净空高度（1）梯段下净空高度≥2 .2米（2）平台下净空高度≥2米（3）提高净空高度的措施：当底层休息平台下设通道，净空高度不能满足要求时：A.底层的梯段做成长短跑B.室外台阶内移C.上述两种同时采用D.底层做成直跑梯段楼梯设计例题：某住宅的层高为3米，楼梯开间为2 .7米，室内外地坪高差为。
楼梯、坡道及电梯、自动扶梯ppt课件
楼梯斜梁又称楼梯基，斜梁在踏步板以下时，踏步显露， 称为明步；斜梁位于踏步之侧面，构成反梁，踏步包在里面， 称为暗步。
单梁布置的方式有两种：一种是踏步从梁的一侧悬臂挑 出；另一种是踏步从梁的两侧悬挑且运用较多。
〔二〕预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯将楼梯分成平台板、楼梯 梁、楼梯段三个组成部分，这些构件是在预制厂或施工现 场进展预制，施工时将预制构件进展焊接、装配。优点是 施工速度快，但与现浇式钢筋混凝土楼梯相比，其刚度、 稳定性较差，在抗震设防地域少用。
〔二〕踏步的尺寸
踏步尺寸的大小与人行步幅有关，同时还与不同类型建 筑的运用功能有关。踏步的尺寸包括高度〔又称踢面〕和宽 度〔又称踏面〕，通常用以下阅历公式表示： 2h+b=600～620〔mm〕或h+b≈450〔mm〕
其中：h—踏步高度 b—踏步宽度
疏散楼梯踏步最小宽度和最大高度〔mm〕
楼梯类型 住宅共用楼梯 幼儿园、小学等楼梯 电影院、剧场、体育馆、商场、医院、疗养院等楼梯 其他建筑物楼梯 专用效劳楼梯、住宅房内楼梯
5．按组合方式分：有单跑楼梯、双跑楼梯、三跑楼梯、双 折式楼梯、曲尺式折角楼梯、双分式楼梯、双合式楼梯、剪 刀梯、交叉双跑梯、圆形楼梯、螺旋形楼梯、弧形楼梯等等。
6．按构造方式分：有梁式楼梯、板式楼梯、悬臂式楼梯、 悬挂式楼梯和墙承式楼梯。
〔二〕楼梯的组成
楼梯普通由梯段、 平台、栏杆扶手三部 分组成。
1．垂直式消防梯
分 为 两 种 ： 第 一 种 有 楼 梯 斜 梁 ， 用 〔40 ～ 50〕× 〔50 ～ 60〕×6mm 角 钢 做 成 ， 逐 段 用 铁 脚 固 定 在 墙 中 ， 踏 级采用φ20mm左右的圆钢，每级上下间距为350～400mm。 第二种由钢筋做成踏级，成为爬梯。钢筋逐级埋入墙内， 两端开脚，埋入深度至少200mm，用水泥砂浆浇牢。消防梯 可沿墙面垂直布置，宽600mm。
单梁布置的方式有两种：一种是踏步从梁的一侧悬臂挑 出；另一种是踏步从梁的两侧悬挑且运用较多。
〔二〕预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝土楼梯将楼梯分成平台板、楼梯 梁、楼梯段三个组成部分，这些构件是在预制厂或施工现 场进展预制，施工时将预制构件进展焊接、装配。优点是 施工速度快，但与现浇式钢筋混凝土楼梯相比，其刚度、 稳定性较差，在抗震设防地域少用。
〔二〕踏步的尺寸
踏步尺寸的大小与人行步幅有关，同时还与不同类型建 筑的运用功能有关。踏步的尺寸包括高度〔又称踢面〕和宽 度〔又称踏面〕，通常用以下阅历公式表示： 2h+b=600～620〔mm〕或h+b≈450〔mm〕
其中：h—踏步高度 b—踏步宽度
疏散楼梯踏步最小宽度和最大高度〔mm〕
楼梯类型 住宅共用楼梯 幼儿园、小学等楼梯 电影院、剧场、体育馆、商场、医院、疗养院等楼梯 其他建筑物楼梯 专用效劳楼梯、住宅房内楼梯
5．按组合方式分：有单跑楼梯、双跑楼梯、三跑楼梯、双 折式楼梯、曲尺式折角楼梯、双分式楼梯、双合式楼梯、剪 刀梯、交叉双跑梯、圆形楼梯、螺旋形楼梯、弧形楼梯等等。
6．按构造方式分：有梁式楼梯、板式楼梯、悬臂式楼梯、 悬挂式楼梯和墙承式楼梯。
〔二〕楼梯的组成
楼梯普通由梯段、 平台、栏杆扶手三部 分组成。
1．垂直式消防梯
分 为 两 种 ： 第 一 种 有 楼 梯 斜 梁 ， 用 〔40 ～ 50〕× 〔50 ～ 60〕×6mm 角 钢 做 成 ， 逐 段 用 铁 脚 固 定 在 墙 中 ， 踏 级采用φ20mm左右的圆钢，每级上下间距为350～400mm。 第二种由钢筋做成踏级，成为爬梯。钢筋逐级埋入墙内， 两端开脚，埋入深度至少200mm，用水泥砂浆浇牢。消防梯 可沿墙面垂直布置，宽600mm。
房屋建筑学课件-楼梯和电梯
室外台阶应坚固耐磨，具有良好的耐久性、抗冻性、 抗水性。台阶按所采用的材料不同有混凝土台阶、石台 阶、钢筋混凝土台阶和砖砌台阶等。台阶的构造可采用 实铺和架空两种，实铺 台阶的构造与室内地坪的构造差 不多，包括基层、垫层和面层。在严寒地区，为保证台 阶不受土壤冻胀 影响，应把台阶下部一定深度范围内的
按楼梯的 平面形式分
开敞楼梯间、封闭 楼梯间、防烟楼梯 间
按楼梯间的 平面形式分
三、楼梯的坡度
楼梯坡度是指楼梯段沿水平面悔f斜的角度。有两种表 示方法：
一种是用楼梯段和水平面的夹角表示 。 另一种是用踢面和踏面的投影长度之比表示。工程中多采用后者。
楼梯坡度是依据建筑的使用性质和人流行走的舒适度 、安全感、楼梯间的尺度、面积等因素进行综合确定的。 一般来说，楼梯的坡度越小越平缓，行走也越舒服，但却 加大了楼梯的进深，增加了建筑面积和造价。因此，在楼 梯坡度的选择上，存在使用和经济之间的矛盾。对使用频 繁、人流量大的公共建 筑楼梯坡度应该平缓一些，而人 流通行量较小的建筑（如住宅），坡度可以徒一些，以节 约楼梯间面积。
土换掉，改设沙垫层。
二、坡道
任务五
一、电梯
电梯与自动扶梯
• 客梯 • 货梯 • 消防电梯 • 观光电梯
按使用性质分类
• 高速电梯 • 中速电梯 • 低速电梯
（一）电梯 的类型
按行驶速 度分类 其他分类
按单台、双台分类； 按交流电梯、直流 电梯分类；按轿厢 容量分类；按电梯 门 开启方向分类等。
（二）电梯的组成 电梯组成
3.栏杆扶手的转弯处理
上下梯段的扶手在平台转弯处往往存在高差，应进行调整和处理。 常采用的方法为：
1
当上下梯段齐步时， 上下扶手在转折处 同时向平台延伸半 步，使两扶手高度 相等，连按自然， 但这样做缩小了平 台的有效深度。
房屋建筑学 第2版 第10章 楼梯与电梯
第10章 楼梯和电梯
（2）预制装配式楼梯 是将楼梯分成若干个构件，在工厂或工地
预制，施工时将预制构件进行装配、焊接。这 种楼梯施工速度快，减少现场湿作业，节约模 板，是目前各类建筑中应用较广的一种楼梯施 工方式。按照组成构件的大小分为小型构件装 配式和大、中型构件装配式楼梯两大类。
10.1楼梯概述
梯段中各级踏步前缘的假 定连线与水平面所成的夹角。 楼梯的坡度由踏步高宽比决定
一般楼梯的坡度范围在 23°～45°，适宜的坡度为 30°左右。
10.2 楼梯设计要求
楼梯间剖面 楼梯、台阶和坡道 坡度的适用范围
第10章 楼梯和电梯
10.2 楼梯设计要求
楼梯的坡度取 决于踏步的高度与 宽度之比，踏步尺 寸可按下面的经验 公式来确定：楼梯 踏步宽度b加高度h ，宜为b+h=450mm， b+2h≥600～620mm 。
图10-4 楼梯梯段板的计算厚度
无平台梁的板式楼梯是将楼梯段和平台板组合 成一块折板，这时板的跨度为楼梯段的水平投影 长度与平台宽度之和(如图10-5b) 。板式楼梯的 水平投影长度≤3m时比较经济。
图10-5 现浇钢筋混凝土板式楼梯 a）有平台梁 b）无平台梁
第10章 楼梯和电梯
10.1楼梯概述
b)
c)
d)
图10-8 其他楼梯形式
a）由中间钢砼筒支承的挑板楼梯 b）悬挑楼梯 c）支撑在中心立杆上的螺旋楼梯梁 d）悬挂楼梯
第10章 楼梯和电梯
6．按照楼梯常用施工工艺分类
楼梯的施工工艺主要分为现浇和预制装配 两种。钢筋混凝土楼梯可以根据建筑主体的结 构施工情况采用整体现浇或预制装配；钢、木 楼梯则全部采用装配式的施工工艺。
住宅共用楼梯
房屋建筑构造之楼梯和电梯培训教材(PPT151页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
第一节楼梯的类型、组成和尺度
6）折行多跑楼梯：指楼梯段数较多的折行楼梯，常见的 有折行三跑楼梯、四跑楼梯等。折行多跑式楼梯围绕 的中间部分形成较大的楼梯井。在有电梯的建筑中， 常在梯井部位布置电梯。
9）弧形楼梯：与螺旋楼梯不同之处在于它围绕一个较 大的轴心空间旋转，且仅为一段圆弧环。其扇形踏步 内侧宽度较大，坡度较缓，可以用来通行较多人流。
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
房屋建筑构造之楼梯和电梯培训教材(PPT15 1页) 房屋建筑构造之楼梯和电梯培训教材(PPT15 1页)
第一节楼梯的类型、组成和尺度
工程中，常按楼梯的平面形式进行分类。 根据楼梯的平面形式，可以将其分为以下几种： 1）直行单跑楼梯：指沿着一个方向上楼且无中间平台
的楼梯。一般用于层高比较小的建筑。 2）直行双跑楼梯：在直行单跑楼梯的基础上增设了中
间平台。 3）平行双跑楼梯：是指第二跑楼梯段折回和第一跑平
房屋建筑学-第15章楼梯与电梯
栏板：常采用现浇或预制的钢筋砼板，钢丝网水泥 板或砖砌栏板，也可采用有机玻璃、钢化玻璃等 。
楼梯的细部构造
扶手：位于栏杆顶部一般采用硬木、塑料和金属材料制作，扶 手的断面形式和尺寸应方便手握抓牢，顶面宽一般为 40~90mm。 扶手与栏杆可靠的连接，其方法视扶手和栏杆的材料而定。 顶层楼层平台临空一侧，设置水平栏杆扶手，端部与墙应固定 在一起。其方法为：在墙上预留孔洞、预埋的防腐木砖、 预埋铁件焊接。 靠墙扶手：通过连接件固定于墙上。连接构造同栏杆与扶手的 连接
明步
暗步
预制装配式钢筋混凝土楼梯
按构造方式：梁承式、墙承式、墙悬臂式
梁承式预制装配钢筋混凝土楼梯
梁承式预制装配钢筋混凝土楼梯
定义：梯段由平台 梁支承的楼梯构 造方式。 梯段： 1.梁板式梯段： 斜梁、踏步板 2.板式梯段
梁承式预制装配钢筋混凝土楼梯
斜梁
板式梯段板
梁承式预制装配钢筋混凝土楼梯
墙悬臂式预制装配钢筋混凝土楼梯
定义：预制钢筋混凝土踏步板一端嵌固于 楼梯间侧墙上，另一端凌空悬挑的 楼梯形式。 特点：平台梁和梯斜梁，也无中间墙，轻 巧空透，结构占空间少，住宅建筑 中使用较多，整体刚度极差。
楼梯的细部构造
一、踏步面层及防滑构造： 面层应便于行走、耐磨、防滑并保持清洁，一 般与门厅或走道的楼地面材料一致。 踏步表面应有防滑措施，防滑处理的方法是设 置防滑条，材料主要有：金刚砂、马赛克、橡皮条 和金属材料等，踏步两端靠近栏杆（或墙）100~150 毫米处一般不设防滑条。
悬 臂 板 式 楼 梯
悬臂楼梯
悬臂板式楼梯
悬 板 式 楼 梯
现浇钢筋混凝土楼梯
二、梁板式楼梯 组成：踏步板、梯段斜梁（梯梁） 荷载传递：梯段荷载 踏步板 梯梁 平台梁 墙体或柱子。 形式：明步式：梯梁在踏步板之下，踏步外露 暗步式：梯梁在踏步板之上，形成反梁， 踏 步包在里面
房屋建筑学第5章楼梯
楼梯段宽度〈计算依据：每股人流宽度为550+（0~150）〉
类别
梯段宽度
备注
单人通过
〉900
满足单人携物通过
双人通过
1100~1400
三人通过
1650~2100
房屋建筑学第5章楼梯
三、楼梯尺度 3.平台宽度
房屋建筑学第5章楼梯
三、楼梯尺度 4.梯井宽度
房屋建筑学第5章楼梯
三、楼梯尺度 5.楼梯尺寸计算
二、预制装配墙承式
房屋建筑学第5章楼梯
三、预制装配墙悬臂式
房屋建筑学第5章楼梯
三、预制装配墙悬臂式
房屋建筑学第5章楼梯
第三节 现浇整体式钢筋混凝土楼梯构造
• 结构整体性好。 • 适应各种楼梯间平面和楼
梯形式。 • 模板耗费较大，施工周期
较长。 • 混凝土用量和自重较大。 • 通常用于特殊异形的楼梯
房屋建筑学第5章楼梯
三、楼梯尺度 6.栏杆扶手尺度 7.楼梯净空高度
房屋建筑学第5章楼梯
三、楼梯尺度 7.楼梯净空高度
房屋建筑学第5章楼梯
实例分析
使某多层住宅层高为2.80m， 建 筑 室 内 外 高 差 为 0.60m ， 建 筑局部平面如图所示。讨论目 标为该住宅的楼梯布置。
房屋建筑学第5章楼梯
爬梯专用于不常用的消防和检修等。
房屋建筑学第5章楼梯
关于坡度
• 90~45度，适用于爬梯
• 45~23度，适用于楼梯
• 23~10度，适用于台阶 • 0~10度，适用于坡道
房屋建筑学第5章楼梯
第一节 楼梯的组成、形式、尺度
一、楼梯的组成 二、楼梯形式 三、楼梯尺度
房屋建筑学第5章楼梯
一、楼梯的组成
房屋建筑学011第七章楼梯和电梯
（4）底层采用直跑梯段
房屋建筑学 Building Architecture
第七章 楼梯和电梯
中国石油大学 China University of Petroleum
楼梯设计实例（七步法楼梯设计）：
某住宅楼梯设计，建筑层高为2.80m，楼梯间开间2600mm，墙厚200mm， 室内外高差600mm。试设计该楼梯。 （1） 确定b和h：
按结构材料分
直行单跑楼梯 直行双跑楼梯 平行双跑楼梯 平行双分双合楼梯 折行多跑楼梯 交叉跑楼梯（剪刀梯） 螺旋形楼梯
房屋建筑学 Building Architecture
一、概述
（二）楼梯的类型
第七章 楼梯和电梯
按结构形式分
板式楼梯
梁式楼梯 悬臂式楼梯 悬挂式楼梯 墙承式楼梯
中国石油大学 China University of Petroleum
第七章 楼梯和电梯
中国石油大学 China University of Petroleum
二、楼梯的尺度
（三）楼梯的宽度 • 梯段净宽：（指墙边到扶手中心线的距离）
550mm/股人流，所以梯段设计宽度单股人流900mm；两股人流1100～1400mm； 三股人流1650～2100mm，公共建筑不少于两股人流。
房屋建筑学
第七章 楼梯和电梯
中国石油大学
Building Architecture
China University of Petroleum
三、楼梯的设计
• 楼梯的净空高度
底层入口处楼梯平台净空不满足要求，解决的措施：
（1）降低入口平台下局部地坪的标高
（2）提高底层平台标高，即采用长短跑梯段
（3）既降低入口平台下局部地坪的标高，又采用长短跑相结合的处理方式
房屋建筑学拓展阅读部分图文资料-电梯与自动扶梯
电梯与自动扶梯一、电梯1.七层以及七层以上的住宅或住户入口楼面距室外设计地面的高度超过16m以上的住宅必须设置电梯；2.以电梯为主要垂直交通的高层公共建筑和12层及12层以上的高层住宅，每栋楼设置电梯的台数不应少于2台；3.建筑物每个服务区单侧排列的电梯不宜超过4台，双侧排列的电梯不宜超过2×4台；4.电梯不应在转角处贴邻布置。
（一）电梯的类型1.按使用性质：客梯、货梯和专用电梯2.按行驶速度：高速电梯、中速电梯和低速电梯3.观景电梯：把竖向交通与观景相结合（二）电梯的组成电梯一般由井道、机房、地坑、轿厢、平衡锤以及有关部件组成。
1.地坑：一般基坑在最底层地面标高下≧1.3m，作为轿厢下降时所需的缓冲器的安装空间。
坑底与轿厢最低部分之间的净空距离不小于0.5m；坑底与导靴或滚轮、安全钳楔块、护脚板或垂直滑动部件的净空距离不得小于0.1m；其底部应光滑平整，不能积水。
2.轿厢：供载人和载货用。
3.平衡重：是由一些金属块叠合而成。
4.起重设备：包括动力、传力与控制。
5.井壁导轨和导轨支架：是支撑固定轿厢上下升降的轨道。
（三）电梯的设计要求1.防火井道和机房等四周的维护结构必须有足够的防火能力，其耐火等级应不低于所在建筑的耐火等级。
超过两部的井道中间应设墙隔开，所有电梯靠开口均应加防火材料保护层。
2.隔声当机房位于井道的上部时，在机房与井道之间应设1500mm~1800mm的隔声层，并应在机房机座下设弹性垫层隔振。
3.通风在井道的顶部和中部（高层时）以及地坑等处应设置不小于300mm×600mm的通风孔，上部应设排烟孔。
4.其他要求井道和地坑的内壁应平整光滑，无突出物。
应根据地坑的深度和地下水位情况，做好防潮或防水处理。
地坑底部应设弹簧缓冲器或油压缓冲器，坑壁应设爬梯和检修灯槽。
二、自动扶梯（一）自动扶梯的类型1.并联排列式2.平行排列式3.串联排列式4.交叉排列式5.螺旋式（二）自动扶梯的基本要求1.出入口通畅区的宽度不应小于2.50m，畅通区有密集人流穿行时，其宽度应加大；2.自动扶梯的梯级、自动人行道的踏板或胶带上空，垂直净高不应小于2.30m；3.自动扶梯的倾斜角不应超过30°，当提升高度不超过6m，额定速度不超过0.50m/s时，倾斜角允许增至35°；倾斜式自动人行道的倾斜角不应超过12°；4.自动扶梯和层间相通的自动人行道单向设置时，应就近布置相匹配的楼梯。
房屋建筑学楼梯与电梯§1楼梯
房屋建筑学楼梯与电梯§1 楼梯
目录
• 楼梯基本概念与分类 • 楼梯设计要素与规范 • 楼梯结构与构造方法 • 楼梯美化装饰与实用性提升 • 楼梯安全评估与维护管理策略 • 总结：提高房屋建筑中楼梯设计水平，保障居民
生活质量
01
楼梯基本概念与分类
楼梯定义及功能
楼梯定义：楼梯是连接建筑物各层之间 垂直交通的设施，由连续的梯级、平台 和必要的扶手、栏杆等构件组成。
智能照明系统
引入智能照明系统，根据需求调节 灯光亮度和色温，提高舒适度和节 能性。
05
楼梯安全评估与维护管理策略
安全性能评价标准介绍
结构安全性
楼梯结构应能承受正常使用条件下的荷载，无明 显变形或裂缝。
防滑性能
楼梯踏步和扶手应具有足够的防滑性能，以防行 人滑倒。
照明和通风
楼梯间应有足够的照明和通风设施，确保行人在 任何天气条件下都能安全使用。
感谢您的观看
THANKS
由梯段板、平台板和平台 梁组成，荷载直接传递给 平台梁，适用于跨度较大 的楼梯。
剪刀式楼梯
由两个平行且相互交叉的 楼梯组成，适用于建筑物 中需要两个疏散通道的场 合。
主要材料选择及性能要求
钢材
强度高、重量轻、易于加工和安 装，适用于大跨度或重载楼梯。
混凝土
耐久性好、刚度大、防火性能好， 适用于一般建筑中的楼梯。
防护栏杆
楼梯段临空一侧应设置防护栏杆，高度不应低 于1050mm，以确保行人安全。
照明与标识
楼梯间应有足够的照明，并在显眼位置设置 安全标识和疏散指示牌，以便在紧急情况下 快速疏散。
03
楼梯结构与构造方法
常见结构形式介绍
梁式楼梯
由踏步板和楼梯梁组成， 简单、经济，适用于跨度 较小的楼梯。
目录
• 楼梯基本概念与分类 • 楼梯设计要素与规范 • 楼梯结构与构造方法 • 楼梯美化装饰与实用性提升 • 楼梯安全评估与维护管理策略 • 总结：提高房屋建筑中楼梯设计水平，保障居民
生活质量
01
楼梯基本概念与分类
楼梯定义及功能
楼梯定义：楼梯是连接建筑物各层之间 垂直交通的设施，由连续的梯级、平台 和必要的扶手、栏杆等构件组成。
智能照明系统
引入智能照明系统，根据需求调节 灯光亮度和色温，提高舒适度和节 能性。
05
楼梯安全评估与维护管理策略
安全性能评价标准介绍
结构安全性
楼梯结构应能承受正常使用条件下的荷载，无明 显变形或裂缝。
防滑性能
楼梯踏步和扶手应具有足够的防滑性能，以防行 人滑倒。
照明和通风
楼梯间应有足够的照明和通风设施，确保行人在 任何天气条件下都能安全使用。
感谢您的观看
THANKS
由梯段板、平台板和平台 梁组成，荷载直接传递给 平台梁，适用于跨度较大 的楼梯。
剪刀式楼梯
由两个平行且相互交叉的 楼梯组成，适用于建筑物 中需要两个疏散通道的场 合。
主要材料选择及性能要求
钢材
强度高、重量轻、易于加工和安 装，适用于大跨度或重载楼梯。
混凝土
耐久性好、刚度大、防火性能好， 适用于一般建筑中的楼梯。
防护栏杆
楼梯段临空一侧应设置防护栏杆，高度不应低 于1050mm，以确保行人安全。
照明与标识
楼梯间应有足够的照明，并在显眼位置设置 安全标识和疏散指示牌，以便在紧急情况下 快速疏散。
03
楼梯结构与构造方法
常见结构形式介绍
梁式楼梯
由踏步板和楼梯梁组成， 简单、经济，适用于跨度 较小的楼梯。
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
四、电梯设计要求：
1、井道大小应根据电梯型号及设备大小及 检修需要，同时考虑施工误差，井道 尺寸每边每10层放大10mm。
2、地坑底部设弹簧缓冲器或油压缓冲器。
3、机房设于井道顶部，预留适当孔洞。
房屋建筑学楼梯电梯与自动扶梯
电梯
电梯机房 电梯机房一般设置在电梯井道
的顶部，少数也有设在底层井 道旁边者。 机房的平面尺寸须根据机械设 备尺寸的安排及管理、维修等 需要来决定．一般至少有两个 面每边扩出60mm以上的宽度。 高度多为2．5—3．5m
自动楼梯
自动扶梯的机械装置悬在楼板下面， 楼层下做装饰外壳处理，底层则做 地坑。在其机房上部自动扶梯口处 应做活动地板，以利检修。地坑也 应作防水处理。
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
电梯有乘客、载货两大 类．除普通乘客电梯外尚有 医院专用的病床电梯、供游 览的观光电梯等。
房屋建筑学楼梯电梯与自动扶梯
（四）电梯的设置条件：
1、七层以上，或房屋最高层在16m以上。
2、公建等级较高或有特殊要求时。 如宾馆、医院、商场。
3、一部电梯的服务人数应在400人左右， 服务面积约450-500m2
推拉门的滑槽通常安置在门套下楼板 边梁如牛腿状挑出部分．构造如图
房屋建筑学楼梯电梯与自动扶梯
七、门开启方法：门宽900—1300mm 1、中央分开推向两边 2、双扇推向同一边
房屋建筑学楼梯电梯与自动扶梯
八、自动扶梯：
（一）组成：
1、带踏步齿轮 3、导轮
2、小轮 4、活动联杆
四、电梯设计要求：
1、井道大小应根据电梯型号及设备大小及 检修需要，同时考虑施工误差，井道 尺寸每边每10层放大10mm。
2、地坑底部设弹簧缓冲器或油压缓冲器。
3、机房设于井道顶部，预留适当孔洞。
房屋建筑学楼梯电梯与自动扶梯
电梯
电梯机房 电梯机房一般设置在电梯井道
的顶部，少数也有设在底层井 道旁边者。 机房的平面尺寸须根据机械设 备尺寸的安排及管理、维修等 需要来决定．一般至少有两个 面每边扩出60mm以上的宽度。 高度多为2．5—3．5m
自动楼梯
自动扶梯的机械装置悬在楼板下面， 楼层下做装饰外壳处理，底层则做 地坑。在其机房上部自动扶梯口处 应做活动地板，以利检修。地坑也 应作防水处理。
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯
电梯有乘客、载货两大 类．除普通乘客电梯外尚有 医院专用的病床电梯、供游 览的观光电梯等。
房屋建筑学楼梯电梯与自动扶梯
（四）电梯的设置条件：
1、七层以上，或房屋最高层在16m以上。
2、公建等级较高或有特殊要求时。 如宾馆、医院、商场。
3、一部电梯的服务人数应在400人左右， 服务面积约450-500m2
推拉门的滑槽通常安置在门套下楼板 边梁如牛腿状挑出部分．构造如图
房屋建筑学楼梯电梯与自动扶梯
七、门开启方法：门宽900—1300mm 1、中央分开推向两边 2、双扇推向同一边
房屋建筑学楼梯电梯与自动扶梯
八、自动扶梯：
（一）组成：
1、带踏步齿轮 3、导轮
2、小轮 4、活动联杆
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
房屋建筑学
7.6 电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯(1)
7.6 电梯与自动扶梯
一、电梯：
（一）定义：是解决垂直交通的另一种措施。
（二）特点：
1、运行速度快
2、节省时间和人力 3、耗电 4、价高
（三）电梯设置依据：
1．层数 2．人数 3．面积 4．经济条件
房屋建筑学楼梯电梯与自动扶梯(1)
二、电梯的类型：
（一）按使用性质分类： 1、客梯 2、货梯 3、消防梯 （二）按行驶速度分类： 1、高速电梯：s>2m/s 如消防电梯 2、中速电梯：s（1.5—2）m/s 如货梯 3、低速电梯：s<1.5m/s 如运送食物电梯
房屋建筑学楼梯电梯与自动扶梯(1)
（三）其它分类：
1、单、双台 2、交、直流 3、轿厢容量 4、门开启方向等 5、透明度（观景电梯）
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
房屋建筑学楼梯电梯与自动扶梯(1)
六、电梯门套材料：
①水泥砂浆门套 ②大理石门套 ③木板门套 ④钢板门套等
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
电梯门套 电梯厅电梯间门门套装修构造的做法应与电梯厅的装修
统一考虑。可用水泥砂浆抹灰，水磨石或木板装修；高 级的还可采用大理石或金属装修 电梯门一般为双扇推拉门，宽800~1500mm，有中 央分开推向两边的．和双扇推向间一边的两种
1、平行排列式 2、交叉排列式 3、集中交叉式
房屋建筑学楼梯电梯与自动扶梯(1)
（三）倾斜角:（30o—35o） （四）高度： h(0—20m) （五）速度：s(0.45—0.75)m/s。常用0.5m/s （六）扶梯栏板分类：
1、透明 2、半透明 3、不透明
（七）理论载客量：4000—13500人次/h
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
机房的围护构件的 防火要求应与井道 一样。为了便于安 装和修理，机房的 楼板应按机器设备 要求的部位预留孔 洞。
房屋建筑学楼梯电梯与自动扶梯(1)
五、井道设计应满足的要求：
1、井道防火 2、隔振、隔声 3、通风 4、防水、防潮及检修
房屋建筑学楼梯电梯与自动扶梯(1)
房屋建筑学楼梯电梯与自动扶梯(1)
三、电梯的组成：
1、电梯井道 2、电梯机房 3、井道地坑 4、其它部件： ①轿厢 ②导轨 ③支架 ④钢丝绳 ⑤平衡锤 ⑥电动机 ⑦控制器 ⑧照明等
房屋建筑学楼梯电梯与自动扶梯(1)
四、电梯设计要求：
1、井道大小应根据电梯型号及设备大小及 检修需要，同时考虑施工误差，井道 尺寸每边每10层放大10mm。
3、一部电梯的服务人数应在400人左右， 服务面积约450-500m2
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
七层及以上住宅或住宅入口 楼面距室外地面的高度大于 16m的住宅必须设置电梯。
本章分述电梯的井道、门套 和机房的设计和构造问题
房屋建筑学楼梯电梯与自动扶梯(1)
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
电梯井道 电梯井道是电梯运行的通道，内除电梯及入口外尚安
装有导轨，平衡重及缓冲器等。 1-电梯箱 2-导轨及撑架 3-平衡重
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
1.井道的防火 井道是高层建筑穿通各层的垂直
通道，火灾事故中火焰及烟气容 易从中蔓延。因此井道围护构件 应根据有关防火规定进行设计， 较多采用钢筋混凝土墙。 高层建筑的电梯并道内，超过两 部电梯时应用墙度超过1.5m／s者．设弹性垫层外．还应 在机房与井道间设隔声层，高度为1.5一1.8m
液压电梯 液压电梯是以液压力传动的垂直 运输设备,运行平稳,适用于机房 不设在顶部的建筑物
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
3．井道的通风 井道除设排烟通风口外，还要考虑电梯运行中井道内空气流
房屋建筑学楼梯电梯与自动扶梯(1)
（八）宽度：
1、单人：一人站另一个侧过 2、双人：并排站立
（九）设计原则：
1、位置明显 2、开敞 3、避免面对墙壁或死角
电梯
在多层和高层建筑中，和某 些工厂、医院中，为了上下 运行的方便、快速和实际需 要，常设有电梯
电梯有乘客、载货两大 类．除普通乘客电梯外尚有 医院专用的病床电梯、供游 览的观光电梯等。
房屋建筑学楼梯电梯与自动扶梯(1)
（四）电梯的设置条件：
1、七层以上，或房屋最高层在16m以上。
2、公建等级较高或有特殊要求时。 如宾馆、医院、商场。
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
2．井道的隔声 为了减轻机器运行时对建筑物产生振动
和噪声，应采取适当的隔振及隔声措施
一般情况下，只在机房机座下设置弹性垫层 来达到隔振和隔声的目的
电梯井道外侧应避免作为居室,否则应注意 设置隔声措施。最好楼板与井道壁脱开,另 作隔声墙
简易者也有只在井道外加砌加气混凝土块衬 墙。
动问题。一般运行速度在2m／s以上的乘客电梯．在井道的 顶部和底坑应有不小于300mmX 600mm的通风孔，上 部可以和排烟孔(井道面积的3.5％)结合。层数较高的建筑， 中间也可酌情增加通风孔。
4．井道的检修 井道内为了安装、检修和缓冲，井道的上下均须留有必要的
空间,其尺寸与运行速度有关，井道底坑壁及底均须考虑防水 处理. 消防电梯的并道底坑还应有排水设施。为便于检修，须考虑 坑壁设置爬梯和检修灯槽，坑底位于地下室时，宜从侧面开 一检修用小门，坑内预埋件按电梯厂要求确定。
2、地坑底部设弹簧缓冲器或油压缓冲器。
3、机房设于井道顶部，预留适当孔洞。
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
电梯机房 电梯机房一般设置在电梯井道
的顶部，少数也有设在底层井 道旁边者。 机房的平面尺寸须根据机械设 备尺寸的安排及管理、维修等 需要来决定．一般至少有两个 面每边扩出60mm以上的宽度。 高度多为2．5—3．5m
推拉门的滑槽通常安置在门套下楼板 边梁如牛腿状挑出部分．构造如图
房屋建筑学楼梯电梯与自动扶梯(1)
七、门开启方法：门宽900—1300mm 1、中央分开推向两边 2、双扇推向同一边
房屋建筑学楼梯电梯与自动扶梯(1)
八、自动扶梯：
（一）组成：
1、带踏步齿轮 3、导轮
2、小轮 4、活动联杆
（二）布置形式：
7.6 电梯与自动扶梯
房屋建筑学楼梯电梯与自动扶梯(1)
7.6 电梯与自动扶梯
一、电梯：
（一）定义：是解决垂直交通的另一种措施。
（二）特点：
1、运行速度快
2、节省时间和人力 3、耗电 4、价高
（三）电梯设置依据：
1．层数 2．人数 3．面积 4．经济条件
房屋建筑学楼梯电梯与自动扶梯(1)
二、电梯的类型：
（一）按使用性质分类： 1、客梯 2、货梯 3、消防梯 （二）按行驶速度分类： 1、高速电梯：s>2m/s 如消防电梯 2、中速电梯：s（1.5—2）m/s 如货梯 3、低速电梯：s<1.5m/s 如运送食物电梯
房屋建筑学楼梯电梯与自动扶梯(1)
（三）其它分类：
1、单、双台 2、交、直流 3、轿厢容量 4、门开启方向等 5、透明度（观景电梯）
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
房屋建筑学楼梯电梯与自动扶梯(1)
六、电梯门套材料：
①水泥砂浆门套 ②大理石门套 ③木板门套 ④钢板门套等
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
电梯门套 电梯厅电梯间门门套装修构造的做法应与电梯厅的装修
统一考虑。可用水泥砂浆抹灰，水磨石或木板装修；高 级的还可采用大理石或金属装修 电梯门一般为双扇推拉门，宽800~1500mm，有中 央分开推向两边的．和双扇推向间一边的两种
1、平行排列式 2、交叉排列式 3、集中交叉式
房屋建筑学楼梯电梯与自动扶梯(1)
（三）倾斜角:（30o—35o） （四）高度： h(0—20m) （五）速度：s(0.45—0.75)m/s。常用0.5m/s （六）扶梯栏板分类：
1、透明 2、半透明 3、不透明
（七）理论载客量：4000—13500人次/h
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
机房的围护构件的 防火要求应与井道 一样。为了便于安 装和修理，机房的 楼板应按机器设备 要求的部位预留孔 洞。
房屋建筑学楼梯电梯与自动扶梯(1)
五、井道设计应满足的要求：
1、井道防火 2、隔振、隔声 3、通风 4、防水、防潮及检修
房屋建筑学楼梯电梯与自动扶梯(1)
房屋建筑学楼梯电梯与自动扶梯(1)
三、电梯的组成：
1、电梯井道 2、电梯机房 3、井道地坑 4、其它部件： ①轿厢 ②导轨 ③支架 ④钢丝绳 ⑤平衡锤 ⑥电动机 ⑦控制器 ⑧照明等
房屋建筑学楼梯电梯与自动扶梯(1)
四、电梯设计要求：
1、井道大小应根据电梯型号及设备大小及 检修需要，同时考虑施工误差，井道 尺寸每边每10层放大10mm。
3、一部电梯的服务人数应在400人左右， 服务面积约450-500m2
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
七层及以上住宅或住宅入口 楼面距室外地面的高度大于 16m的住宅必须设置电梯。
本章分述电梯的井道、门套 和机房的设计和构造问题
房屋建筑学楼梯电梯与自动扶梯(1)
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
电梯井道 电梯井道是电梯运行的通道，内除电梯及入口外尚安
装有导轨，平衡重及缓冲器等。 1-电梯箱 2-导轨及撑架 3-平衡重
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
1.井道的防火 井道是高层建筑穿通各层的垂直
通道，火灾事故中火焰及烟气容 易从中蔓延。因此井道围护构件 应根据有关防火规定进行设计， 较多采用钢筋混凝土墙。 高层建筑的电梯并道内，超过两 部电梯时应用墙度超过1.5m／s者．设弹性垫层外．还应 在机房与井道间设隔声层，高度为1.5一1.8m
液压电梯 液压电梯是以液压力传动的垂直 运输设备,运行平稳,适用于机房 不设在顶部的建筑物
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
3．井道的通风 井道除设排烟通风口外，还要考虑电梯运行中井道内空气流
房屋建筑学楼梯电梯与自动扶梯(1)
（八）宽度：
1、单人：一人站另一个侧过 2、双人：并排站立
（九）设计原则：
1、位置明显 2、开敞 3、避免面对墙壁或死角
电梯
在多层和高层建筑中，和某 些工厂、医院中，为了上下 运行的方便、快速和实际需 要，常设有电梯
电梯有乘客、载货两大 类．除普通乘客电梯外尚有 医院专用的病床电梯、供游 览的观光电梯等。
房屋建筑学楼梯电梯与自动扶梯(1)
（四）电梯的设置条件：
1、七层以上，或房屋最高层在16m以上。
2、公建等级较高或有特殊要求时。 如宾馆、医院、商场。
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
2．井道的隔声 为了减轻机器运行时对建筑物产生振动
和噪声，应采取适当的隔振及隔声措施
一般情况下，只在机房机座下设置弹性垫层 来达到隔振和隔声的目的
电梯井道外侧应避免作为居室,否则应注意 设置隔声措施。最好楼板与井道壁脱开,另 作隔声墙
简易者也有只在井道外加砌加气混凝土块衬 墙。
动问题。一般运行速度在2m／s以上的乘客电梯．在井道的 顶部和底坑应有不小于300mmX 600mm的通风孔，上 部可以和排烟孔(井道面积的3.5％)结合。层数较高的建筑， 中间也可酌情增加通风孔。
4．井道的检修 井道内为了安装、检修和缓冲，井道的上下均须留有必要的
空间,其尺寸与运行速度有关，井道底坑壁及底均须考虑防水 处理. 消防电梯的并道底坑还应有排水设施。为便于检修，须考虑 坑壁设置爬梯和检修灯槽，坑底位于地下室时，宜从侧面开 一检修用小门，坑内预埋件按电梯厂要求确定。
2、地坑底部设弹簧缓冲器或油压缓冲器。
3、机房设于井道顶部，预留适当孔洞。
房屋建筑学楼梯电梯与自动扶梯(1)
电梯
电梯机房 电梯机房一般设置在电梯井道
的顶部，少数也有设在底层井 道旁边者。 机房的平面尺寸须根据机械设 备尺寸的安排及管理、维修等 需要来决定．一般至少有两个 面每边扩出60mm以上的宽度。 高度多为2．5—3．5m
推拉门的滑槽通常安置在门套下楼板 边梁如牛腿状挑出部分．构造如图
房屋建筑学楼梯电梯与自动扶梯(1)
七、门开启方法：门宽900—1300mm 1、中央分开推向两边 2、双扇推向同一边
房屋建筑学楼梯电梯与自动扶梯(1)
八、自动扶梯：
（一）组成：
1、带踏步齿轮 3、导轮
2、小轮 4、活动联杆
（二）布置形式：
