高三物理高考物理题型归纳汇编图像问题

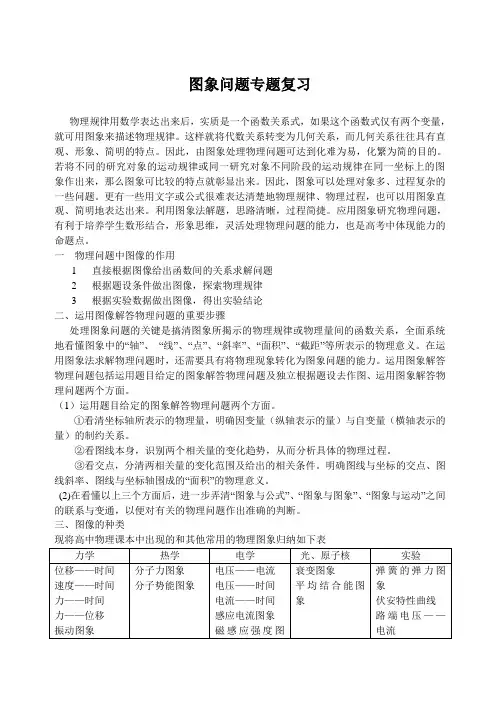

图象问题专题复习物理规律用数学表达出来后，实质是一个函数关系式，如果这个函数式仅有两个变量，就可用图象来描述物理规律。

这样就将代数关系转变为几何关系，而几何关系往往具有直观、形象、简明的特点。

因此，由图象处理物理问题可达到化难为易，化繁为简的目的。

若将不同的研究对象的运动规律或同一研究对象不同阶段的运动规律在同一坐标上的图象作出来，那么图象可比较的特点就彰显出来。

因此，图象可以处理对象多、过程复杂的一些问题。

更有一些用文字或公式很难表达清楚地物理规律、物理过程，也可以用图象直观、简明地表达出来。

利用图象法解题，思路清晰，过程简捷。

应用图象研究物理问题，有利于培养学生数形结合，形象思维，灵活处理物理问题的能力，也是高考中体现能力的命题点。

一物理问题中图像的作用1 直接根据图像给出函数间的关系求解问题2 根据题设条件做出图像，探索物理规律3 根据实验数据做出图像，得出实验结论二、运用图像解答物理问题的重要步骤处理图象问题的关键是搞清图象所揭示的物理规律或物理量间的函数关系，全面系统地看懂图象中的“轴”、“线”、“点”、“斜率”、“面积”、“截距”等所表示的物理意义。

在运用图象法求解物理问题时，还需要具有将物理现象转化为图象问题的能力。

运用图象解答物理问题包括运用题目给定的图象解答物理问题及独立根据题设去作图、运用图象解答物理问题两个方面。

（1）运用题目给定的图象解答物理问题两个方面。

①看清坐标轴所表示的物理量，明确因变量（纵轴表示的量）与自变量（横轴表示的量）的制约关系。

②看图线本身，识别两个相关量的变化趋势，从而分析具体的物理过程。

③看交点，分清两相关量的变化范围及给出的相关条件。

明确图线与坐标的交点、图线斜率、图线与坐标轴围成的“面积”的物理意义。

(2)在看懂以上三个方面后，进一步弄清“图象与公式”、“图象与图象”、“图象与运动”之间的联系与变通，以便对有关的物理问题作出准确的判断。

三、图像的种类所有以上的物理图象都形象直观地反映了物理量的变化规律，它们有很多共性或类似的地四、在高三的复习，从以下三个方面认识图象问题。

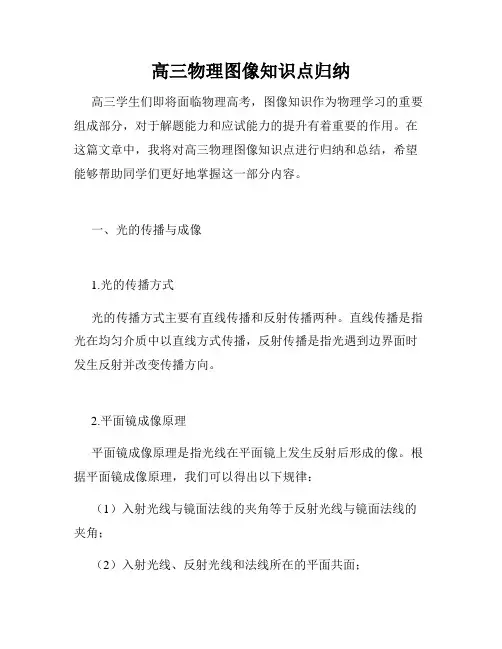

高三物理图像知识点归纳高三学生们即将面临物理高考，图像知识作为物理学习的重要组成部分，对于解题能力和应试能力的提升有着重要的作用。

在这篇文章中，我将对高三物理图像知识点进行归纳和总结，希望能够帮助同学们更好地掌握这一部分内容。

一、光的传播与成像1.光的传播方式光的传播方式主要有直线传播和反射传播两种。

直线传播是指光在均匀介质中以直线方式传播，反射传播是指光遇到边界面时发生反射并改变传播方向。

2.平面镜成像原理平面镜成像原理是指光线在平面镜上发生反射后形成的像。

根据平面镜成像原理，我们可以得出以下规律：（1）入射光线与镜面法线的夹角等于反射光线与镜面法线的夹角；（2）入射光线、反射光线和法线所在的平面共面；（3）入射光线、反射光线和法线三者的夹角都相等。

3.球面镜成像原理球面镜成像原理是指光线在球面镜上发生折射或反射后产生的像。

根据球面镜成像原理，我们可以得出以下规律：（1）凸透镜：物体在焦距外，成倒立、缩小的实像；物体在焦距内，成倒立、放大的虚像。

（2）凹透镜：无论物体在焦距内外，都成倒立、缩小的虚像。

二、透镜成像1.薄透镜成像规律薄透镜成像规律是指光线通过薄透镜后成像的规律。

根据薄透镜成像规律，我们可以得出以下规律：（1）物距p、像距q和焦距f之间的关系：1/p + 1/q = 1/f；（2）物体与像的关系：当物距p大于焦距f时，成倒立、缩小的实像；当物距p小于焦距f时，成倒立、放大的虚像。

2.透镜的光焦度透镜的光焦度是指使通过该透镜的平行光线汇聚到一点的透镜。

光焦度的单位是“度”，符号为“f”。

焦距f与光焦度f之间的关系为：f = 1/f。

三、光的衍射和干涉1.光的衍射现象光的衍射是指光通过一个光阑或物体边缘时发生弯曲和扩散的现象。

光的衍射现象证明了光也具有波动性。

2.光的干涉现象光的干涉是指两个或多个波源发出的光波相互叠加形成互相影响的现象。

光的干涉现象证明了光具有波动性。

四、光的色散和偏振1.光的色散现象光的色散是指光通过光学介质时，不同色光由于折射率不同而发生偏折的现象。

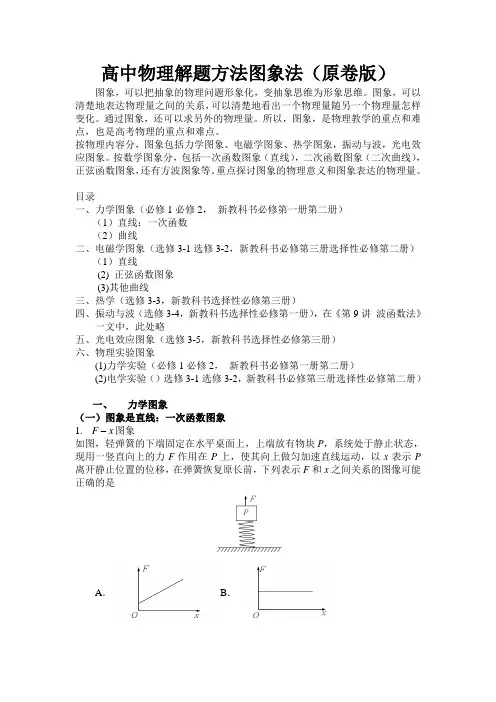

高中物理解题方法图象法（原卷版）图象，可以把抽象的物理问题形象化，变抽象思维为形象思维。

图象，可以清楚地表达物理量之间的关系，可以清楚地看出一个物理量随另一个物理量怎样变化。

通过图象，还可以求另外的物理量。

所以，图象，是物理教学的重点和难点，也是高考物理的重点和难点。

按物理内容分，图象包括力学图象、电磁学图象、热学图象，振动与波，光电效应图象。

按数学图象分，包括一次函数图象（直线），二次函数图象（二次曲线），正弦函数图象，还有方波图象等。

重点探讨图象的物理意义和图象表达的物理量。

目录一、力学图象（必修1必修2，新教科书必修第一册第二册）（1）直线：一次函数（2）曲线二、电磁学图象（选修3-1选修3-2，新教科书必修第三册选择性必修第二册）（1）直线(2) 正弦函数图象(3)其他曲线三、热学（选修3-3，新教科书选择性必修第三册）四、振动与波（选修3-4，新教科书选择性必修第一册），在《第9讲波函数法》一文中，此处略五、光电效应图象（选修3-5，新教科书选择性必修第三册）六、物理实验图象(1)力学实验（必修1必修2，新教科书必修第一册第二册）(2)电学实验（）选修3-1选修3-2，新教科书必修第三册选择性必修第二册）一、力学图象（一）图象是直线：一次函数图象1.xF 图象如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态，现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动，以x表示P 离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图像可能正确的是A．B．C．D．2.tv 图象地下矿井中的矿石装在矿车中，用电机通过竖井运送至地面。

某竖井中矿车提升的速度大小v随时间t的变化关系如图所示，其中图线①②分别描述两次不同的提升过程，它们变速阶段加速度的大小都相同；两次提升的高度相同，提升的质量相等。

不考虑摩擦阻力和空气阻力。

对于第①次和第②次提升过程，A．矿车上升所用的时间之比为4:5B．电机的最大牵引力之比为2:15C．电机输出的最大功率之比为2:1D．电机所做的功之比为4:53. 加速度时间关系图象（a-t图象）如图，在光滑水平面上有一质量为m1的足够长的木板，其上叠放一质量为m2的木块。

【物理】50套高考物理图示法图像法解决物理试题含解析一、图示法图像法解决物理试题1．如图所示，将一劲度系数为k的轻弹簧一端固定在内壁光滑的半球形容器底部O′处(O 为球心)，弹簧另一端与质量为m的小球相连，小球静止于P点。

已知容器半径为R，与水平面间的动摩擦因数为μ，OP与水平方向的夹角为θ＝30°。

下列说法正确的是A．容器相对于水平面有向左运动的趋势B．轻弹簧对小球的作用力大小为 mgC．容器对小球的作用力竖直向上D．弹簧原长为R＋【答案】BD【解析】【分析】对容器和小球整体研究，分析受力可求得半球形容器受到的摩擦力．对小球进行受力分析可知，小球受重力、支持力及弹簧的弹力而处于静止，由共点力的平衡条件可求得小球受到的轻弹簧的弹力及小球受到的支持力，由胡克定律求出弹簧的压缩量，即可求得原长．【详解】由于容器和小球组成的系统处于平衡状态，容器相对于水平面没有向左运动的趋势，故A 错误；容器对小球的作用力是弹力，指向球心O，故B正确；对小球受力分析，如图所示由可知，支持力和弹簧的弹力之间的夹角为120°，则由几何关系可知，小球受到容器的支持力和弹簧对小球的弹力大小均为mg，故C错误；图中弹簧长度为R，压缩量为，故原长为，故D正确。

故选BD。

【点睛】本题考查共点力的平衡条件应用，要注意明确共点力平衡问题重点在于正确选择研究对象，本题运用隔离法和整体法两种方法进行受力分析得出结论．同时注意几何关系的正确应用．2．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q相连接，且连接滑块Q的轻绳与斜面平行，P与Q的质量均为m，O为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h。

开始时手握住P，使连接P的绳与竖直方向的夹角为θ，然后无初速度释放P。

不计绳子的伸长和一切摩擦，重力加速度为g。

下列说法正确的是( )A．释放P前绳子拉力大小为mg sin θB．P到达O点时绳子的拉力为0C．P到达O点时的速率为D．P从释放到第一次过O点的过程中，绳子对P的拉力一直做正功【答案】CD【解析】【分析】对Q分析，根据共点力平衡求出拉力的大小；根据关联速度的解法分析Q的速度变化情况，从而得出拉力的情况；对P和Q系统研究，结合机械能守恒求出P到达O点的速度大小．根据P点的速度变化，分析动能的变化，从而得拉力做功的情况．【详解】释放P前，对Q分析，根据共点力平衡得，故A错误。

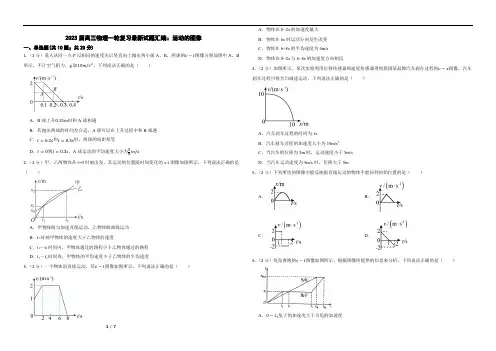

2023届高三物理一轮复习最新试题汇编：运动的图像一、单选题(共10题；共20分)1．（2分）某人从同一点P以相同的速度先后竖直向上抛出两小球A、B，两球的v−t图像分别如图中A、B 所示，不计空气阻力，g取10m/s2。

下列说法正确的是（）A．B球上升0.15m时和A球相遇B．若抛出两球的时间差合适，A球可以在上升过程中和B相遇C．t=0.2s和t=0.3s时，两球的间距相等D．t=0到t=0.3s，A球运动的平均速度大小为56m/s2．（2分）甲、乙两物体从t=0时刻出发，其运动的位置随时间变化的x-t图像如图所示，下列说法正确的是（）A．甲物体做匀加速直线运动，乙物体做曲线运动B．t2时刻甲物体的速度大于乙物体的速度C．t1～t2时间内，甲物体通过的路程小于乙物体通过的路程D．t1～t2时间内，甲物体的平均速度小于乙物体的平均速度3．（2分）一个物体沿直线运动，其v−t图像如图所示，下列说法正确的是（）A．物体在0~2s的加速度最大B．物体在6s时运动方向发生改变C．物体在6~8s的平均速度为4m/sD．物体在0~2s与6~8s的加速度方向相反4．（2分）如图所示，某次实验利用位移传感器和速度传感器得到我国某品牌汽车刹车过程的v−x图像，汽车刹车过程可视为匀减速运动，下列说法正确的是（）A．汽车刹车过程的时间为1sB．汽车刹车过程的加速度大小为10m/s2C．当汽车的位移为5m时，运动速度小于5m/sD．当汽车运动速度为5m/s时，位移大于5m5．（2分）下列所给的图像中能反映做直线运动的物体不能回到初始位置的是（）A．B．C．D．6．（2分）龟兔赛跑的s−t图像如图所示，根据图像所提供的信息来分析，下列说法正确的是（）A．0∼t1兔子的加速度大于乌龟的加速度B ．t 2时刻乌龟与兔子相遇，t 龟时刻乌龟与兔子不相遇C ．0∼t 3乌龟的平均速度与兔子的平均速度之差为s终点t 龟−s0t 1D ．t 3∼t 龟兔子的平均速度与乌龟的平均速度之差为s 终点−s0t 兔−t 3−s 0t 17．（2分）一物体在外力作用下由静止开始沿直线运动，其加速度随时间变化的关系图象如图所示。

第十二讲高考命题点命题轨迹情境图运动学图象问题20161卷21,3卷2316(1)21题20172卷2220182卷19,3卷18、19力学图像问题十二16(3)23题第十二讲17(2)22题第 十 二 讲18(2)19题 18(3)18题 18(3)19题动力学图象问题20173卷2017(3)20题20181卷1518(1)15题第十二讲其他图象20152卷17问题15(2)17题20151卷20、2515(1)20题第十二讲图象信息提取问题20192卷1815(1)25题19(2)18题第 十 二 讲图11．v －t 图象的应用技巧(1)图象意义：在v －t 图象中，图象上某点的斜率表示对应时刻的加速度，斜率的正负表示加速度的方向．(2)注意：加速度沿正方向不表示物体做加速运动，加速度和速度同向时做加速运动．2．x －t 图象的应用技巧(1)图象意义：在x －t 图象上，图象上某点的斜率表示对应时刻的速度，斜率的正负表示速度的方向． (2)注意：在x －t 图象中，斜率绝对值的变化反映加速度的方向．斜率的绝对值逐渐增大则物体加速度与速度同向，物体做加速运动；反之，做减速运动．【例1】(2019·广西桂林市、贺州市、崇左市3月联合调研)甲、乙两辆汽车在同一平直公路上行驶，在t ＝0时刻两车正好相遇，在之后一段时间0～t 2内两车速度—时间图象(v －t 图象)如图1所示，则在0～t 2这段时间内有关两车的运动，下列说法正确的是( ) A ．甲、乙两辆车运动方向相反 B ．在t 1时刻甲、乙两车再次相遇C ．乙车在0～t 2时间内的平均速度小于v 1＋v 22D ．在t 1～t 2时间内乙车在甲车前方【拓展训练1】(2019·云南昆明市4月质检)汽车在限速为40 km/h 的道路上匀速行驶，驾驶员发现前方斑马线上有行人，于是减速礼让，汽车到达斑马线处时行人已通过斑马线，驾驶员便加速前进，监控系统绘制出该汽车的速度v 随时间t 变化的图象如图2所示，下列说法正确的是( ) A ．减速前该车已超速B ．汽车在加速阶段的加速度大小为3 m/s 2C ．驾驶员开始减速时距斑马线18 mPart 1 运动学图像问题第 十 二 讲图3D ．汽车在加速阶段发动机的输出功率保持不变【例2】(2019·湖北鄂南高中、华师一附中等八校第一次联考)A 、B 两质点在同一平面内同时向同一方向做直线运动，它们的位置—时间图象如图3所示，其中甲是顶点过原点的抛物线的一部分，乙是过点(0,3)的一条直线，两图象相交于坐标为(3,9)的P 点，则下列说法不正确的是( ) A ．质点A 做初速度为零、加速度为2 m/s 2的匀加速直线运动 B ．质点B 以2 m/s 的速度做匀速直线运动 C ．在前3 s 内，质点A 比B 向前多前进了9 m D ．在3 s 前某时刻质点A 、B 速度相等【拓展训练2】(多选)(2019·吉林省名校第一次联合模拟)某做直线运动的质点的位移－时间图象(抛物线)如图4所示，P (2,12)为图线上的一点．PQ 为过P 点的切线，与x 轴交于点Q (0,4)．已知t ＝0时质点的速度大小为8 m/s ，则下列说法正确的是( ) A ．质点做匀减速直线运动 B ．2 s 时，质点的速度大小为6 m/s C ．质点的加速度大小为2 m/s 2D ．0～1 s 内，质点的位移大小为4 m1．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义． (2)解读图象的形状、斜率、截距和面积信息．2．解题技巧(1)可以采用解析法和排除法分析a －t 图象和F －t 图象．Part 2 动力学图像问题图4第 十 二 讲(2)要树立图象的函数思想，即图象反映的是两个变量间的函数关系，应用物理规律找到两个变量之间的关系是解题关键．【例3】(多选)(2019·河南驻马店市第一学期期末)如图5甲所示，一质量m ＝1 kg 的物体置于水平地面上，在水平外力F 作用下由静止开始运动，F 随时间t 的变化情况如图乙所示，物体运动的速度v 随时间t 的变化情况如图丙所示(4 s 后的图线没有画出)．重力加速度g 取10 m/s 2，则下列说法正确的是( ) A ．物体在第3 s 末的加速度大小是2 m/s 2 B ．物体与水平面间的动摩擦因数为0.4 C ．物体在前6 s 内的位移为10 m D ．物体在前6 s 内的位移为12 m【拓展训练3】(2019·河北张家口市上学期期末)如图6所示，一足够长的水平传送带以恒定的速度顺时针转动．将一物体轻轻放在传送带左端，则物体速度大小v 、加速度大小a 、所受摩擦力的大小F f 以及位移大小x 随时间t 的变化关系正确的是( )图6图5第 十 二 讲【拓展训练4】(多选)(2019·山东淄博市3月模拟)如图7所示，劲度系数为k 的轻弹簧竖直放置，下端固定在水平地面上．一质量为m 的小球，从距离弹簧上端高h 处由静止自由下落，接触弹簧后继续向下运动．小球从开始下落到小球第一次运动到最低点的过程中，下列关于小球的速度v 、加速度a 随时间t 变化的图象中符合实际情况的是( )图7第十二讲1．x－v图象的应用技巧x与v的关系式：2ax＝v2－v02，图象表达式：x＝12av2－12av022．解题技巧对于图象问题要注意应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度．Part 3 其他图像问题第 十 二 讲【例4】(2019·福建三明市期末质量检测)如图8所示四幅图为物体做直线运动的图象，下列说法正确的是( )图8A ．甲图中，物体在0～t 0这段时间内的位移小于v 0t 02B ．乙图中，物体的加速度为2 m/s 2C ．丙图中，阴影面积表示t 1～t 2时间内物体的加速度变化量D ．丁图中，t ＝3 s 时物体的速度为25 m/s【拓展训练5】(2019·辽宁省重点协作体模拟)从t ＝0时刻开始，物块在外力作用下由静止开始沿x 轴做直线运动，如图9所示为其位移和速率二次方的关系图线，下列说法正确的是( )第 十 二 讲图10A ．t ＝0时刻物块位于x ＝0处B ．物块运动的加速度a ＝2 m/s 2C ．t ＝4 s 时物块位于x ＝2 m 处D ．由图可知物体做往复运动【拓展训练6】(2019·山西五地联考上学期期末)甲、乙两辆汽车从同一点同时出发，沿同一方向行驶，它们运动的xt －t 图象如图10所示．下列判断正确的是( )A ．在4 s 末以前，乙车的速度比甲车的大B ．在4 s 末以后，乙车的加速度比甲车的大C ．在4 s 末，甲、乙两车相距最远D ．在前4 s 内，甲、乙两车的平均速度相等1．题型特点此类题目的解题信息或者重要的条件往往在图象中呈现，因此根据图象的变化分析物体的运动和受力特点是解题的突破口．2．解读题目信息的两种方法(1)分析转折点、两图线的交点、与坐标轴交点等特殊点和这些特殊点前后两段图线． (2)分析图象的形状变化、斜率变化、相关性等．【例5】(多选)(2019·全国卷Ⅱ·18)从地面竖直向上抛出一物体，其机械能E 总等于动能E k 与重力势能E p 之和．取地面为重力势能零点，该物体的E 总和E p 随它离开地面的高度h 的变化如图11所示．重力加速度取10 m/s 2.由图中数据可得( ) A ．物体的质量为2 kgB ．h ＝0时，物体的速率为20 m/sC ．h ＝2 m 时，物体的动能E k ＝40 JPart 4 图像信息提取问题图9第 十 二 讲图12图13D ．从地面至h ＝4 m ，物体的动能减少100 J【拓展训练7】(2018·陕西榆林市第三次模拟)二十一世纪新能源环保汽车在设计阶段要对其各项性能进行测试，在某次新能源汽车性能测试中，图12甲显示的是传感器传回的牵引力的实时数据随时间变化的关系图象，但由于机械故障，速度传感器只传回了第20 s 以后的数据，如图乙所示，已知汽车质量为1 500 kg ，若测试平台是水平的，且汽车由静止开始做直线运动，设汽车所受阻力恒定，由分析可得( )A ．由图甲可得汽车所受阻力为1 000 NB ．第20 s 末的汽车的速度为26 m/sC ．由图乙可得20 s 后汽车才开始匀速运动D ．前20 s 内汽车的位移为426 m【拓展训练8】(2019·福建龙岩市期末质量检查)如图13甲所示，一个质量m ＝1 kg 的物块以初速度v 0＝12 m/s 从斜面底端冲上一足够长斜面，经t 1＝1.2 s 开始沿斜面返回，t 2时刻回到斜面底端．物块运动的v －t 图象如图乙所示，斜面倾角θ＝37°(sin 37°＝0.6，cos 37°＝0.8，重力加速度g 取10 m/s 2)．则可确定( )A ．物块上滑时的加速度大小为5 m/s 2B ．物块与斜面间的动摩擦因数为0.4C ．物块沿斜面向上滑行的最大距离为7.2 mD ．物块回到斜面底端的时刻为2.4 s(限时45分钟)【1】(2019·四川达州市第二次诊断)一辆汽车由静止开始从甲地出发，沿平直公路驶往乙地，其v －t 图象如图1所示，在0～t 0和t 0～3t 0两段时间内( ) A ．加速度大小之比为1∶2 B ．位移大小之比为2∶3专题强化练习第 十 二 讲图2图5C ．平均速度大小之比为1∶1D ．合力的冲量大小之比为2∶1【2】(2019·山东菏泽市下学期第一次模拟)一辆汽车以20 m/s 的速度在平直的公路上行驶，当驾驶员发现前方有险情时，立即进行急刹车，刹车后的速度v 随刹车位移x 的变化关系如图2所示，设汽车刹车后做匀减速直线运动，则当汽车刹车后的速度减小为12 m/s 时，刹车的距离x 1为( )A ．12 mB ．12.8 mC ．14 mD ．14.8 m【3】(多选)(2019·河北唐山市第一次模拟)如图3所示，x －t 图象反映了甲、乙两车在同一平直公路上行驶时位移随时间变化的关系，已知乙车做匀变速直线运动，其图线与t 轴相切于10 s 处，则0～10 s 过程中( )A ．甲车的速度大小为4 m/sB ．乙车的平均速度大小为4 m/sC ．甲车的位移大小为40 mD ．乙车的位移大小为80 m【4】(2019·吉林省“五地六校”合作体联考)一物体在合外力F 的作用下从静止开始做直线运动，合外力方向不变，大小随时间的变化如图4所示，物体在t 0和2t 0k2，物体的动量分别为p 1、p 2，则( )A ．E k2＝8E k1，p 2＝4p 1B ．E k2＝3E k1，p 2＝3p 1C ．E k2＝9E k1，p 2＝3p 1D ．E k2＝3E k1，p 2＝2p 1【5】(2019·山东烟台市上学期期末)甲、乙两辆汽车在平直的高速公路上行驶，某时刻两车正好并排行驶，从该时刻起两车的速度—时间图象如图5所示，则下列说法正确的是( ) A ．t 0时刻两车相遇B ．0到t 1时间内，甲、乙两车的加速度大小均逐渐减小且方向相同C ．0到t 0时间内，甲车的平均速度小于乙车的平均速度D ．t 1时刻甲、乙两车一定再次相遇，之后甲车将一直在乙车前方图4第 十 二 讲图6【6】(2019·浙江杭州市高三期末)利用力传感器、数据采集器和计算机可以对快速变化的力的特性进行研究．如图6甲所示，用弹性轻绳将小球挂在力传感器的O 点．在某次实验中，将小球举到悬点O 处，然后静止释放小球，此后小球始终在竖直方向上运动，用计算机绘得轻绳的拉力随时间变化的图象如图乙所示．则在小球运动过程中，下列说法正确的是( ) A ．t 3时刻小球速率最大 B ．t 2时刻小球动能为零 C ．t 3、t 4时刻小球速度相同D ．小球和轻绳组成的系统在运动过程中机械能守恒【7】(2019·福建龙岩市3月模拟)A 、B 、C 、D 四个质量均为2 kg 的物体，在光滑的水平面上做直线运动，它们运动的x －t 、v －t 、a －t 、F －t 图象如图所示，已知物体在t ＝0时的速度均为零，其中0～4 s 内物体运动位移最大的是( )【8】(2019·山东枣庄市上学期期末)某马戏团演员做滑杆表演时，所用竖直滑杆的上端通过拉力传感器固定在支架上，下端悬空，滑杆的质量为20 kg.从演员在滑杆上端做完动作时开始计时，演员先在杆上静止了0.5 s ，然后沿杆下滑，3.5 s 末刚好滑到杆底端，速度恰好为零，整个过程演员的v －t 图象和传感器显示的拉力随时间的变化情况分别如图7甲、乙所示，取重力加速度g ＝10 m/s 2，则下列说法正确的是( )A．演员在1.0 s时的加速度大小为2 m/s2B．滑杆的长度为5.25 mC．传感器显示的最小拉力为420 ND．3.5 s内演员损失的机械能为2 700 J图7【9】(多选)滑块以初速度v0滑上表面粗糙程度相同的固定斜面，到达最高点后又返回到出发点．则能大致反映整个运动过程中，滑块的加速度a、速度v随时间t，重力对滑块所做的功W、动能E k与位移x关系的是(取初始位置为坐标原点、初速度方向为正方向)()第十二讲【10】(2019·山东临沂市质检)如图8甲所示，质量为m＝2 kg的物体置于倾角为θ＝37°的足够长的固定斜面上，t＝0时刻对物体施以平行于斜面向上的拉力F，t1＝0.5 s时撤去该拉力，整个过程中物体运第 十 二 讲图8动的速度与时间的部分图象如图乙所示，不计空气阻力，g 取10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.求： (1)物体与斜面间的动摩擦因数μ； (2)拉力F 的大小；(3)物体沿斜面向上滑行的最大距离s .Part1运动学图像问题 【例1】答案 C解析 由题图可知，二者速度均为正值，即二者均向正方向运动，故甲、乙两辆车运动方向相同，选项A 错误；由题图可知，在0～t 1时间内，二者位移不相等，即在t 1时刻甲乙两车没有相遇，在该时刻二者速度相等，二者之间的距离是最大的，故选项B 错误；若乙车在0～t 2时间内做匀变速运动，则平均速度为v 1＋v 22，如图所示：由v －t 图象与t 轴所围面积代表位移可知，匀变速运动的位移较大，故乙车在这段时间内的平均速度小于v 1＋v 22，故选项C 正确；由于甲的初速度大于乙的初速度，所以开始时甲车在乙车前面，由v －t 图象与t 轴所围面积代表位移可知在0～t 2时间内甲的位移大于乙的位移，故整个过程中甲车一直在乙车前面，故选项D 错误．参考答案第 十 二 讲【拓展训练1】答案 B解析 由题图可知，汽车减速前的行驶速度为v 0＝10 m/s ＝36 km/h<40 km/h ，未超速，故A 错误；汽车在加速阶段的加速度大小为：a ＝Δv Δt ＝8－25.5－3.5 m/s 2＝3 m/s 2，故B 正确；由题图可知，汽车减速过程不是做匀减速运动，因此由速度－时间图象不能精确求解汽车开始减速时距斑马线的距离，故C 错误；由题图可知汽车在加速阶段做匀加速直线运动，由牛顿第二定律F －F f ＝ma 知，牵引力F 恒定，速度增加，据P ＝F v 知，发动机的输出功率P 增加，故D 错误．【例2】答案 C解析 质点A 的运动方程为x ＝12at 2，则初速度为零，加速度a ＝2 m/s 2，故A 正确；乙直线的斜率表示速度，故质点B 做匀速直线运动，质点B 的速度为v ＝Δx Δt ＝9－33 m/s ＝2 m/s ，故B 正确；在前3 s 内，质点B 的位移为6 m ，质点A 的位移为9 m ，质点A 比B 向前多前进了3 m ，故C 错误；t ＝1 s 时刻，质点A 的速度为2 m/s ，且质点B 以v ＝2 m/s 的速度做匀速直线运动，故D 正确．【拓展训练2】答案 AC解析 由题知图象为抛物线，结合匀变速直线运动的位移公式x ＝v 0t ＋12at 2，而v 0＝8 m /s ，t ＝2 s 时的位移x ＝12 m ，代入解得a ＝－2 m/s 2，则函数表达式为x ＝8t －t 2，即质点做匀减速直线运动，加速度大小为2 m/s 2，故A 、C 正确；2 s 时的瞬时速度为v ＝v 0＋at ＝8 m/s －2×2 m/s ＝4 m/s ，故B 错误；由位移公式可得1 s 内的位移x 1＝8×1 m －12 m ＝7 m ，故D 错误．第 十 二 讲Part2 动力学图像问题 【例3】答案 BD解析 由题图丙可知，物体在前4 s 内做匀变速直线运动，所以物体在第3 s 末的加速度a 1等于前4 s 内的加速度，a 1＝Δv Δt ＝44 m /s 2＝1 m/s 2，选项A 错误；在0～4 s 内，F 1－μmg ＝ma 1， 解出：μ＝0.4，选项B 正确；设前4 s 内的位移为x 1，x 1＝12a 1t 12＝12×1×16 m ＝8 m ；设4 s 后物体运动时的加速度为a 2，则：F 2－μmg ＝ma 2， 解得，a 2＝－2 m/s 2；物体在4 s 末时的速度为v ′＝4 m/s ， 设物体从4 s 末运动时间t 2速度减为0， 则：0＝v ′＋a 2t 2，解得：t 2＝2 s ； 所以物体在6 s 末速度恰好减为0. 故后2 s 内的位移：x 2＝v ′t 2＋12a 2t 22，解得，x 2＝4 m ；所以物体在前6 s 内的位移x ＝x 1＋x 2＝8 m ＋4 m ＝12 m ，选项C 错误，D 正确．【拓展训练3】答案 A解析 在前t 1内物体受到向右的滑动摩擦力而做匀加速直线运动，加速度不变，F f 恒定，速度与时间的关系为 v ＝at ，v －t 图象是倾斜的直线；位移与时间的关系为x ＝12at 2，x －t 图象是抛物线；物体的速度与传送带速度相同后，不受摩擦力而做匀速直线运动，速度不变，摩擦力F f 为0，加速度为0.故A 正确，B 、C 、D 错误．【拓展训练4】答案 AD解析 在小球由静止自由下落未接触弹簧阶段，小球做自由落体运动，加速度为g ；接触弹簧后，刚开始重力大于弹力，加速度方向向下，随着小球的不断下降，弹力逐渐变大，故小球做加速度减小的加速运动，当小球所受弹簧弹力等于重力时，加速度为零，此时速度最大；小球继续下落时，弹力大于重力，加速度方向变为向上，且加速度逐渐变大，直到速度减小到零，到达最低点，由对称知识可知，到达最第 十 二 讲低点的加速度大于g ，故A 、D 正确.Part3 其他图像问题 【例4】答案 D解析 题图甲中，因v －t 图象与t 轴围成的面积等于位移，可知物体在0～t 0这段时间内的位移大于v 0t 02，选项A 错误；题图乙中，根据v 2＝2ax 可知2a ＝1515 m/s 2＝1 m/s 2，则物体的加速度为0.5 m/s 2，选项B错误；题图丙中，根据Δv ＝at 可知，阴影面积表示t 1～t 2时间内物体的速度变化量，选项C 错误；题图丁中，由x ＝v 0t ＋12at 2可得x t ＝v 0＋12at ，由图象可知12a ＝102 m/s 2＝5 m/s 2，则a ＝10 m/s 2；v 0＝－5 m/s ，则t ＝3 s 时物体的速度为v 3＝v 0＋at 3＝25 m/s ，选项D 正确．【拓展训练5】答案 C解析 根据x －x 0＝v 22a ，结合题图可知物块做匀加速直线运动，且有12a ＝2－04－2 s 2/m ＝1 s 2/m ，则加速度 a＝0.5 m/s 2，初位置x 0＝－2 m ，故A 、B 、D 错误；t ＝4 s 内，物块的位移Δx ＝12at 2＝12×0.5×42 m ＝4 m ，则t ＝4 s 时物块的位置坐标x ＝Δx ＋x 0＝2 m ，故C 正确．【拓展训练6】答案 D解析 由题图可得，对于甲有：xt ＝0.5t ＋1，对于乙有：xt＝－0.5t ＋5，对照匀变速直线运动的位移公式x ＝v 0t ＋12at 2得：x t ＝a2t ＋v 0.可得甲的加速度为a 甲＝1 m/s 2，初速度为v 0甲＝1 m/s ，做匀加速直线运动．乙的加速度为a 乙＝－1 m /s 2，初速度为v 0乙＝5 m/s ，做匀减速直线运动．故B 错误； 当t ＝4 s 时，甲的速度为v 甲＝v 0甲＋a 甲t ＝1 m/s ＋1×4 m/s ＝5 m/s. 乙的速度为v 乙＝v 0乙＋a 乙t ＝5 m/s －1×4 m/s ＝1 m/s ，可知，在4 s 末以前，乙车的速度先比甲车的大，后比甲车的小，故A 错误．由题意可知，当两车速度相等时相距最远，则在4 s 末，甲、乙两车相距不是最远，故C 错误． 平均速度为v ＝v 0+ v2，在前4 s 内，甲、乙两车的平均速度相等，故D 正确.第 十 二 讲Part4 图像信息提取问题 【例5】答案 AD解析 根据题图可知，h ＝4 m 时物体的重力势能mgh ＝80 J ，解得物体质量m ＝2 kg ，抛出时物体的动能为E k0＝100 J ，由公式E k0＝12m v 2可知，h ＝0时物体的速率为v ＝10 m/s ，选项A 正确，B 错误；由功能关系可知F f h ＝|ΔE 总|＝20 J ，解得物体上升过程中所受空气阻力F f ＝5 N ，从物体开始抛出至上升到h ＝2 m 的过程中，由动能定理有－mgh －F f h ＝E k －100 J ，解得E k ＝50 J ，选项C 错误；由题图可知，物体上升到h ＝4 m 时，机械能为80 J ，重力势能为80 J ，动能为零，即从地面上升到h ＝4 m ，物体动能减少100 J ，选项D 正确．【拓展训练7】答案 B解析 由题图乙可知，在20 s 后汽车做匀速运动，则由题图甲可知：F f ＝1 500 N ，故选项A 错误； 在0～6 s 内由牛顿第二定律得：F 1－F f ＝ma 1，则：a 1＝5 m/s 26 s 末车速：v 1＝a 1t 1＝5×6 m/s ＝30 m/s ，在6～18 s 内，由牛顿第二定律得：F 2－F f ＝ma 2，则：a 2＝－13m/s 2，第18 s 末车速：v 2＝v 1＋a 2t 2＝30 m/s ＋⎝⎛⎭⎫－13×12 m/s ＝26 m/s由题图知18 s 后牵引力等于阻力，即汽车做匀速直线运动，故第20 s 末的车速：v ＝26 m/s ，故选项B 正确，C 错误；汽车在0～6 s 内的位移：x 1＝v 12t 1＝90 m汽车在6～18 s 内的位移：x 2＝v 1＋v 22t 2＝336 m 汽车在18～20 s 内的位移：x 3＝v t 3＝52 m故汽车在前20 s 内的位移：x ＝x 1＋x 2＋x 3＝478 m ，故选项D 错误．【拓展训练8】答案 C解析 根据题图乙可以知道，上滑时物块的加速度大小为a 1＝10 m/s 2，故A 错误； 物块在上滑时：mg sin θ＋μmg cos θ＝ma 1 解得：μ＝0.5，故B 错误；v －t 图象与t 轴所围面积等于位移，所以物块沿斜面向上滑行的最大距离为s ＝12×12×1.2 m ＝7.2 m ，故C 对；物块沿斜面下滑的加速度为a 2＝g sin θ－μg cos θ＝2 m/s 2第 十 二 讲根据位移公式：s ＝12a 2t 2解得：t ＝7.2 s ≠1.2 s ，故返回到斜面底端的时刻不是2.4 s ，故D 错误．强化练习参考答案 【1】答案 C解析 根据v －t 图象斜率的绝对值等于加速度大小，则得加速度大小之比为：a 1∶a 2＝2∶1，故A 错误；根据v －t 图线与t 轴所围的“面积”等于位移，则得：位移之比为x 1∶x 2＝1∶2，故B 错误；在0～t 0时间内汽车做匀加速直线运动，在t 0～3t 0时间内汽车做匀减速直线运动，由平均速度公式得两段时间内的平均速度均为v 02，故C 正确；根据动量定理可知，在0～t 0时间内合外力的冲量I 1＝m v 0；在t 0～3t 0时间内合外力的冲量I 2＝0－m v 0＝－m v 0，则合力的冲量大小之比为1∶1，故D 错误．【2】答案 B解析 由于汽车做匀减速直线运动，设加速度为a ，由v 2－v 02＝2ax ，解得a ＝－10 m/s 2，当v 1＝12 m/s 时，汽车刹车的距离x 1＝v 12－v 022a ＝12.8 m ，B 项正确．【3】答案 ACD解析 甲车做匀速直线运动，v 甲＝x t 1＝205m /s ＝4 m/s ，在0～10 s 内位移为：x 甲＝v 甲t ＝4×10 m ＝40 m ，故A 、C 正确；乙车做匀变速直线运动，其图线与t 轴相切于10 s 处，则t ＝10 s 时，速度为零，将其运动反过来看成初速度为0的匀加速直线运动，则根据位移与时间关系x ＝12at 2，根据题图有：x 0＝12at 2，20 m ＝12at 02，t ＝10 s ，t 0＝5 s ，解得：a ＝1.6 m/s 2，x 0＝80 m ，则平均速度为：v 乙＝x 0t ＝8010 m/s ＝8 m/s ，故B 错误，D 正确．【4】答案 C解析 根据动量定理得： 0～t 0内：F 0t 0＝m v 1 t 0～2t 0内，2F 0t 0＝m v 2－m v 1 联立解得：v 1∶v 2＝1∶3 由p ＝m v 得：p 2＝3p 1第 十 二 讲由E k ＝12m v 2得：E k1＝12m v 12E k2＝12m v 22解得：E k2＝9E k1.【5】答案 C解析 根据速度－时间图象与时间轴所围的“面积”表示位移，知0～t 0时间内乙车的位移比甲车的大，则t 0时刻两车没有相遇，故A 错误；0～t 1时间内，甲、乙两车图象斜率均逐渐减小，则它们的加速度大小均逐渐减小．甲图象切线斜率为正，乙图象切线斜率为负，则加速度方向相反，故B 错误；0～t 0时间内甲车的位移比乙车的小，则甲车的平均速度小于乙车的平均速度，故C 正确；0～t 1时间内，甲车的位移比乙车的大，则在t 1时刻甲、乙两车没有相遇，之后甲车的速度比乙车的大，则甲车将一直在乙车前方，故D 错误．【6】答案 B【7】答案 A解析 由x －t 图象可知，4 s 末到达位置为－1 m ，总位移为大小为2 m ，由v －t 图象可知，物体前2 s 内沿正方向运动，2～4 s 沿负方向运动，方向改变，4 s 内总位移为零；由a －t 图象可知：物体在第1 s 内向正方向做匀加速运动，第2 s 内向正方向做匀减速运动，2 s 末速度减为0，然后在2～3 s 向负方向做匀加速运动，在3～4 s 向负方向做匀减速直线运动，4 s 末速度为零，并回到出发点，总位移为零，其v －t 图象如图甲所示；F －t 转化成a －t 图象，如图乙所示．第 十 二 讲由图象可知：物体在第1 s 内做匀加速运动，第2 s 内做匀减速运动，2 s 末速度减为0，前2 s 内的位移为x ＝2×12×0.5×12 m ＝0.5 m ，后2 s 内位移x ′＝x ＝0.5 m ，总位移为1 m ，综上可知，A 正确．【8】答案 D解析 由v －t 图象可知，演员在1.0 s 时的加速度大小a ＝3－01.5－0.5m/s 2＝3 m/s 2，故A 错误；v －t 图象与t 轴所围的面积表示位移，则可知，总长度x ＝12×3×3 m ＝4.5 m ，故B 错误；两图结合可知，静止时，传感器示数为800 N ，除去杆的重力200 N ，演员的重力就是600 N ，在演员加速下滑阶段，处于失重状态，杆受到的拉力最小，由牛顿第二定律得：mg －F 1＝ma ，解得：F 1＝420 N ，加上杆的重力200 N ，可知杆受的拉力为620 N ，故C 错误；由题意可知演员从滑杆上端下滑到杆底端的过程中，初、末速度相同，故ΔE k ＝0，则减小的重力势能等于损失的机械能，即ΔE ＝mgh ＝600×4.5 J ＝2 700 J ，故D 正确．【9】答案 BD解析 取初速度方向为正，则上滑时的加速度a 1＝－mg sin θ＋μmg cos θm＝－(g sin θ＋μg cos θ)，下滑时的加速度a 2＝mg sin θ－μmg cos θm ＝g sin θ－μg cos θ.知|a 1|>a 2.根据位移公式x ＝12at 2，由于下滑与上滑过程位移大小相等，则知下滑的时间t 2大于上滑的时间t 1.由于机械能有损失，返回到出发点时速度小于出发时的初速度，速度－时间图线的斜率表示加速度，故A 错误，B 正确．上滑时重力做负功，下滑时重力做正功，故C 错误．由动能定理可知，上滑时E k ＝E k0－mgx sin θ－F f x ；下滑时：E k ＝mgx sin θ－F f x ，且回到出发点时的动能小于初始状态的动能，故D 正确．第 十 二 讲【10】答案 (1)0.5 (2)60 N (3)7.5 m解析 (1)由题图可知，物体向上匀减速时加速度大小为：a 2＝10－51－0.5 m /s 2＝10 m/s 2此过程有：mg sin θ＋μmg cos θ＝ma 2 代入数据解得：μ＝0.5(2)由题图可知，物体向上匀加速时加速度大小为：a 1＝100.5m /s 2＝20 m/s 2 此过程有：F －mg sin θ－μmg cos θ＝ma 1 代入数据解得：F ＝60 N(3)设物体向上做匀减速运动的时间为t 1，则t 1＝1010 s ＝1 s ，则整个过程中物体向上滑行的时间t ＝0.5 s ＋1 s ＝1.5 s ， 结合题图乙可知，物体沿斜面向上滑行的最大距离为： s ＝12×10×1.5 m ＝7.5 m.。

高中物理图像法解决物理试题解题技巧和训练方法及练习题1.问题：一个球从斜面上下滚动，求滚动过程中球心的加速度。

解题方法：通过绘制球在不同位置的速度矢量图，可以发现球心的加速度大小恒定为g*sinθ，方向沿斜面向下。

2.问题：一个火箭垂直向上发射，求其高度和速度随时间的变化关系。

解题方法：绘制高度-时间和速度-时间图像，根据火箭发射时的初速度和加速度，分析其运动状态。

3.问题：一个物体从高处自由落下，求其下落时间和落地时的速度。

解题方法：通过绘制速度-时间图，找到物体的初速度和加速度，并利用运动学公式求解。

4.问题：两个弹簧同时用力拉伸，求弹簧的合力和合力的方向。

解题方法：绘制拉伸弹簧的位移-力图，根据弹簧的弹性系数和拉伸量求解合力大小和方向。

5.问题：一个半径为R的圆盘在水平桌面上绕自身垂直轴心旋转，求其角速度和角加速度。

解题方法：通过绘制角速度-时间和角加速度-时间图像，利用旋转的基本关系式求解。

6.问题：一个抛体做匀速圆周运动，求其速度和加速度的大小。

解题方法：绘制速度-时间和加速度-时间图像，根据圆周运动的特点求解。

7.问题：一个光滑水平桌面上有一个质量为m的物体，另一边有一个质量为2m的物体，求两个物体之间的摩擦力。

解题方法：绘制摩擦力-加速度图像，根据牛顿第二定律和摩擦力公式求解。

8.问题：一个光滑水平桌面上有一个质量为m的物体，通过绳子连接一个质量为2m的物体，求系统的加速度。

解题方法：绘制受力-加速度图像，根据牛顿第二定律和受力平衡条件求解。

9.问题：一个光滑水平桌面上有一个质量为m的物体，与墙面接触，求物体受到的压力大小和方向。

解题方法：绘制压力-受力图像，根据受力平衡条件和压力的定义求解。

10.问题：一个电流为I的导线在磁场中受到力F，求导线的长度和磁场的大小。

解题方法：绘制力-电流图像，利用洛伦兹力公式和导线长度的关系求解。

电场中的图像问题一、几种常见的图像及性质特点1、v ­t图象根据v ­t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化2、φ-x图像（1）电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。

（2）在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。

（3）在φ-x图像中分析电荷移动时电势能的变化,可用W AB=qU AB,进而分析W AB的正负,然后作出判断。

3、Ep-x图像（1）根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。

（2）根据ΔE p=-W=-Fx,图像E p-x斜率的绝对值表示电场力的大小。

4、E-x图像（1）E-x图像反映了电场强度随位移变化的规律,E>0表示电场强度沿x轴正方向;E<0表示电场强度沿x轴负方向。

（2）在给定了电场的E-x图像后,可以由图线确定电场强度的变化情况,电势的变化情况,E-x 图线与x轴所围图形“面积”表示电势差,两点的电势高低根据电场方向判定。

在与粒子运动相结合的题目中,可进一步确定粒子的电性、动能变化、电势能变化等情况。

（3）在这类题目中,还可以由E-x图像画出对应的电场,利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题。

二、针对练习1、(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图乙所示．小球运动到B点时，速度图像的切线斜率最大(图中标出了该切线)．则下列说法正确的是()A．由C到A的过程中，小球的电势能先减小后变大B．由C到A电势逐渐降低C．C、B两点间的电势差U CB＝0.9 VD．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/m2、如图甲所示，在真空中，两个带电荷量均为q＝1×10－3 C 的负点电荷P、Q固定于光滑绝缘水平面上，将该平面上一质量m＝10 g、电荷量为1×10－3C的带正电小球(视为质点)从a点由静止释放，小球沿两电荷连线的中垂线运动到两电荷连线的中点O，其从a点运动到O点的v－t图像如图乙中实线所示，其经过b点时对应的图线切线斜率最大，如图中虚线所示，则下列分析正确的是()A．在两电荷的连线上，O点的电场强度最小，电势最低B．b点的电场强度大小为10 V/mC．a、b两点间的电势差为45 VD．在从a点运动到O点的过程中，小球受到电荷P的作用力先增大后减小3、如图所示，a、b为等量同种点电荷Q1、Q2连线的三等分点，重力不计的带电粒子从a 点由静止释放，沿ab方向运动。

高考物理总复习电磁感应题型归纳一、电磁感应中的电路及图像问题类型一、根据B t -图像的规律，选择E t -图像、I t -图像电磁感应中线圈面积不变、磁感应强度均匀变化，产生的感应电动势为S B E n n nSk t t φ∆∆===∆∆，磁感应强度的变化率B k t∆=∆是定值，感应电动势是定值， 感应电流E I R r=+就是一个定值，在I t -图像上就是水平直线。

例1、矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示。

若规定顺时针方向为感应电流I 的正方向，下列各图中正确的是（ ）【思路点拨】磁感应强度的变化率为定值，感应电动势电流即为定值。

应用楞次定律“增反减同”逐段判断电流的方向，同一个斜率电流方向、大小均相同。

【答案】D 【解析】根据法拉第电磁感应定律，S B E nn t t φ∆∆==∆∆，导线框面积不变，B t∆∆为一定值，感应电动势也为定值，感应电流也为定值，所以A 错误。

0-1s 磁感应强度随时间增大，根据楞次定律，感应电流的方向为逆时针，为负，C 错误。

1-3s 斜率相同即B t ∆∆相同为负，与第一段的B t∆∆大小相等，感应电动势、感应电流大小相等，方向相反，为顺时针方向，为正，所以B 错误，D 正确。

【总结升华】斜率是一个定值，要灵活应用法拉第电磁感应定律（这里定性分析）。

1-3s 可以分段分析判断感应电流的方向，速度太慢，这里充分应用1-2s 和2-3s 是同一个斜率, 感应电动势、感应电流大小相等方向相同，概念清晰，解题速度快。

类型二 选择E t -图像、U t -图像、I t -图像或E －x 图像、U －x 图像和I －x 图像例2、如图所示，一个菱形的导体线框沿着自己的对角线匀速运动，穿过具有一定宽度的匀强磁场区域，已知对角线AC 的长度为磁场宽度的两倍且与磁场边界垂直．下面对于线框中感应电流随时间变化的图象(电流以ABCD 顺序流向为正方向，从C 点进入磁场开始计时)正确的是 ( )【思路点拨】先根据楞次定律判断感应电流的方向，再结合切割产生的感应电动势公式判断感应电动势的变化，从而结合闭合电路欧姆定律判断感应电流的变化．解决本题的关键掌握楞次定律判断感应电流的方向，以及知道在切割产生的感应电动势公式E=BLv中，L为有效长度．【答案】B【解析】线圈在进磁场的过程中，根据楞次定律可知，感应电流的方向为ABCD方向，即为正值，在出磁场的过程中，根据楞次定律知，感应电流的方向为ADCBA，即为负值．在线圈进入磁场的前一半的过程中，切割的有效长度均匀增大，感应电动势均匀增大，则感应电流均匀增大，在线圈进入磁场的后一半过程中，切割的有效长度均匀减小，感应电动势均匀减小，则感应电流均匀减小；在线圈出磁场的前一半的过程中，切割的有效长度均匀增大，感应电流均匀增大，在线圈出磁场的后一半的过程中，切割的有效长度均匀减小，感应电流均匀减小．故B正确，A、C、D错误．故选：B．【变式】一正方形闭合导线框abcd ，边长L=0.1m ，各边电阻为1Ω，bc 边位于x 轴上，在x 轴原点O 右方有宽L=0.1m 、磁感应强度为1T 、方向垂直纸面向里的匀强磁场区域，如图所示，当线框以恒定速度4m/s 沿x 轴正方向穿越磁场区域过程中，下面4个图可正确表示线框进入到穿出磁场过程中，ab 边两端电势差ab U 随位置变化情况的是（ ）【答案】B 【解析】由题知ab 边进入磁场做切割磁感线运动时，据闭合电路知识，3330.344ab BLv U I R R BLv V R =⋅=⋅==，且a 点电势高于b 点电势，同理ab 边出磁场后cd 边进入磁场做切割磁感线运动，10.14ab U BLv V ==，a 点电势高于b 点电势，故B正确，A 、C 、D 错误。

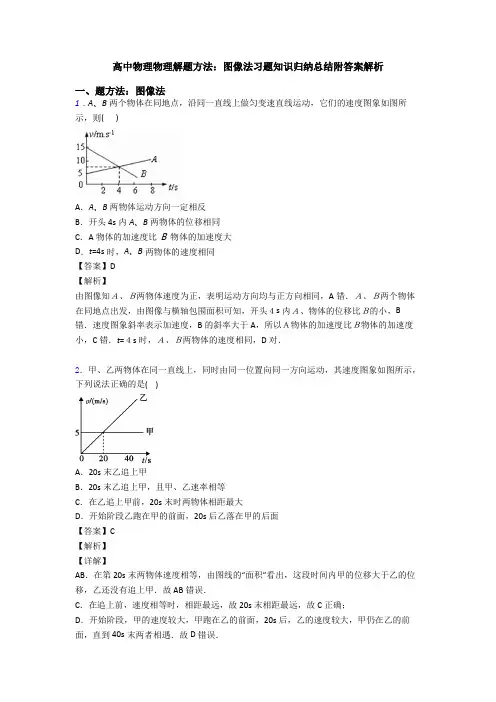

高中物理物理解题方法：图像法习题知识归纳总结附答案解析一、题方法：图像法1．A、B两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A．A、B两物体运动方向一定相反B．开头4s内A、B两物体的位移相同C．A物体的加速度比Ｂ物体的加速度大D．t=4s时，A、B两物体的速度相同【答案】D【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B的斜率大于A，所以Ａ物体的加速度比Ｂ物体的加速度小，C错．t=４s时，Ａ、Ｂ两物体的速度相同，D对．2．甲、乙两物体在同一直线上，同时由同一位置向同一方向运动，其速度图象如图所示，下列说法正确的是( )A．20s末乙追上甲B．20s末乙追上甲，且甲、乙速率相等C．在乙追上甲前，20s末时两物体相距最大D．开始阶段乙跑在甲的前面，20s后乙落在甲的后面【答案】C【解析】【详解】AB．在第20s末两物体速度相等，由图线的“面积”看出，这段时间内甲的位移大于乙的位移，乙还没有追上甲．故AB错误．C．在追上前，速度相等时，相距最远，故20s末相距最远，故C正确；D．开始阶段，甲的速度较大，甲跑在乙的前面，20s后，乙的速度较大，甲仍在乙的前面，直到40s末两者相遇．故D错误．故选C ．【点睛】此题关键要根据速度大小关系，分析甲乙两物体间距离的变化．两图线的交点表示速度相等．两物体由同一地点向同一方向作直线运动，当位移相等时两物体相遇．3．一枚火箭由地面竖直向上发射，其v –t 图象如图所示，则A ．火箭在23~t t 时间内向下运动B ．火箭能上升的最大高度为4v 1t 1C ．火箭上升阶段的平均速度大小为22v D ．火箭运动过程中的最大加速度大小为23v t 【答案】B【解析】【详解】 A ．在23~t t 时间内火箭的速度为正值，仍在上升，故A 错误；B ．由图看出，在30~t 时间内火箭的速度都是正值，说明火箭一直在上升，图线与坐标轴所围“面积”的大小等于火箭能上升的最大高度，由数学知识得：火箭能上升的最大高度12211111222v v v t h v t t +=++，213v v =， 解得114h v t =，故B 正确； C ．火箭上升阶段的平均速度大小为11433h v v t ==， 故C 错误； D ．由图看出，在23~t t 时间内图线的斜率最大，则火箭的加速度最大，最大加速度大小为21v v a t t ∆==∆， 故D 错误。

高考物理物理解题方法：图像法压轴题知识归纳总结及答案解析一、题方法：图像法1．如图是某质点运动的速度图象，由图象得到的正确结果是A ．0～1 s 内的平均速度是2 m/sB ．0～2 s 内的位移大小是4 mC ．0～1 s 内的运动方向与2 s ～4 s 内的运动方向相反D ．0～1 s 内的加速度大小大于2 s ～4 s 内加速度的大小【答案】D【解析】0～1s 内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A 错误；在v-t 图象中，图线与坐标轴所围的面积大小等于位移：，故B 错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s 内的运动方向相同，故C 错误；速度图象的斜率等于加速度，则知0～1s 内的加速度大于2～4s 内的加速度，故D 正确。

所以D 正确，ABC 错误。

2．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。

已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A【解析】【分析】【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s ，故C 错误；D.如图若在12t 时刻相遇，它们将在132t 时刻再次相遇，D 错误。

故选A.【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。

静电场题型整理静电场常考的七大题型：1、场强叠加问题2、图像问题3、轨迹类（电势和电势能）问题4、等势面（等分法）问题5、库仑力受力分析问题6、电容器的动态分析7、带电粒子在电场中运动一、场强叠加问题1．（2017·江苏省高二学业水平模拟考试）均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。

如图所示，在半球面AB 上均匀分布着正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球顶点与球心O 的轴线，在轴线上有M 、N 两点，O M =ON =2R 。

已知M 点的场强大小为E ，则N 点的场强大小为A ．24kq E R - B ．24kq R C ．E Rkq -22 D ．24kq E R + 1．C 【解析】若将带电量为2q 的球面放在O 处，均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。

则在M 、N 两点所产生的电场为()22222k qkq E R R ⋅==，由题知当半球面如题图所示产生的场强为E ，则N 点的场强为22kq E E R '=-，故选C 。

2．（2017·甘肃省高三第二次诊断）如图所示，等量异种电荷A 、B 固定在同一水平线上，竖直固定的光滑绝缘杆与AB 连线的中垂线重合，C 、D 是绝缘杆上的两点，ACBD 构成一个正方形。

一带负电的小球（可视为点电荷）套在绝缘杆上自C 点无初速度释放，则小球由C 运动到D 的过程中，下列说法正确的是A ．杆对小球的作用力先增大后减小B ．杆对小球的作用力先减小后增大C ．小球的速度先增大后减小D ．小球的速度先减小后增大2．A 【解析】从C 到D ，电场强度先增大后减小，则电场力先增大后减小，则杆对小球的作用力先增大后减小，故A 正确，B 错误；因直杆处于AB 的连线的中垂线上，所以此线上的所有点的电场方向都是水平向右的，对带电小球进行受力分析，受竖直向下的重力，水平向右的电场力和水平向左的弹力，水平方向上受力平衡，竖直方向上的合力大小等于重力，重力大小不变，加速度大小始终等于重力加速度，所以带电小球一直做匀加速直线运动，故CD 错误。

高考物理图示法图像法解决物理试题题20套(带答案)及解析一、图示法图像法解决物理试题1．如图所示，将质量为2m 的重物悬挂在轻绳的一端，轻绳的另一端系一质量为m 的小环，小环套在竖直固定的光滑直杆上，光滑定滑轮与直杆的距离为d.现将小环从与定滑轮等高的A 处由静止释放，当小环沿直杆下滑距离也为d 时（图中B 处），下列说法正确的是A ．小环刚释放时轻绳中的张力一定大于2mgB ．小环到达B 处时，重物上升的高度也为dC ．小环在B 处的速度与重物上升的速度大小之比等于D ．小环在B 处的速度与重物上升的速度大小之比等于【答案】AC【解析】【分析】【详解】由题意，释放时小环向下加速运动，则重物将加速上升，对重物由牛顿第二定律可知绳中张力一定大于重力2mg ，所以A 正确；小环到达B 处时，重物上升的高度应为绳子缩短的长度，即2h d d ∆=-，所以B 错误；根据题意，沿绳子方向的速度大小相等，将小环A速度沿绳子方向与垂直于绳子方向正交分解应满足：A B v cos v θ=，即1 2A B vv cos θ==所以C 正确，D 错误．【点睛】应明确：①对与绳子牵连有关的问题，物体上的高度应等于绳子缩短的长度；②物体的实际速度即为合速度，应将物体速度沿绳子和垂直于绳子的方向正交分解，然后列出沿绳子方向速度相等的表达式即可求解．2．如图所示，半径为R 的硬橡胶圆环，其上带有均匀分布的负电荷，总电荷量为Q ，若在圆环上切去一小段l (l 远小于R )，则圆心O 处产生的电场方向和场强大小应为( )A ．方向指向AB B ．方向背离ABC ．场强大小为D ．场强大小为 【答案】BD【解析】【详解】AB 段的电量,则AB 段在O 点产生的电场强度为：,方向指向AB ，所以剩余部分在O 点产生的场强大小等于,方向背离AB ．故B,D 正确;A,C 错误.故选BD.【点睛】 解决本题的关键掌握点电荷的场强公式，以及知道AB 段与剩余部分在O 点产生的场强大小相等，方向相反．3．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg【答案】BD【解析】【详解】 A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L h cos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B 的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL =．故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确．综上，答案为BD ．4．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W 【答案】CD【解析】【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22 x y v v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ．【点睛】本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．5．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ=【答案】BC【解析】【分析】【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；6．如图所示，在M 、N 两点分别固定点电荷+Q 1、－Q 2，且Q 1>Q 2，在MN 连线上有A 、B 两点，在MN 连线的中垂线上有C 、D 两点．某电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，电荷q 在O 、B 两点的动能分别为E KO 、E KB ，电势能分别为E pO 、E pB ，电场中C 、D 两点的场强大小分别为E C 、E D ，电势分别为C D ϕϕ、，则下列说法正确的是（ ）A ．E KO 一定小于E KBB ．E pO 一定小于E pBC ．E C 一定大于E DD ．C ϕ一定小于D ϕ【答案】AC【解析】【分析】【详解】 AB ．电荷q 从A 点由静止释放，仅在静电力的作用下经O 点向B 点运动，说明静电力方向向右，静电力对电荷做正功，所以电荷动能增加，电势能减小，故A 项正确，B 项错误；C ．据2Q E kr =和正点荷产生电场方向由正电荷向外，负电荷产生的电场指向负电荷可得CD 两点场强如图两电荷在C 处产生的场强大，夹角小，据平行四边形定则可得E C 一定大于E D ，故C 项正确；D ．由C 的分析可知MN 连线的中垂线上半部分各点的场强方向向右上方，据等势线与电场线垂直，顺着电场线电势降低，可得C ϕ一定大于D ϕ，故D 项错误。

图像问题一、物理规律在图象中的直接体现类型。

在高中物理教材中有许多知识点涉及到图象,如速度时间图象，振动图象，波动图象，分子间作用力图象，伏安特性曲线图象，电压时间图象，电流时间图象等，这些图象在高考中均有所体现。

这种方式考查图象知识是高考中常用的一种方法。

［例1］（07北京）电阻R 1、R 2交流电源按照图1所示方式连接，R 1=10Ω，R 2=20Ω。

合上开关后S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图2所示。

则A 、通过R 1的电流的有效值是1.2AB 、R 1两端的电压有效值是6VC 、通过R 2的电流的有效值是D 、R 2两端的电压有效值是［解析］：本题考查交流电有效值知识，并利用图象直接给出了所需信息。

由图象可知，电路中电流最大值为，则有效值为0.6A ，R 1两端电压为6V ，R 2两端电压为12V ，所以本题选B 。

【变式训练1】（96上海）物体做平抛运动时，描述物体在竖直方向的分速度v y （取向下为正）随时间变化的图线是下图中的（ ）二、利用图象中各物理量之间的关系间接求出其他物理量类型。

这种类型一是要知道所求物理量与图象所反映物理量的关系，二是还要能从图象中读出所反映物理量的变化规律。

［例2］质点所受的力F 随时间变化的规律如图所示，力的方向始终在一直线上。

已知t ＝0时质点的速度为零。

在图3所示的t 1、t 2、t 3和t 4各时刻中，哪一时刻质点的动能最大 A ．t 1 B ．t 2 C ．t 3 D ．t 4［解析］：该题可从不同角度去认识理解，可以从力与加速度和速度关系的角度去认识，也可以从动量与动能关系的角度去认识。

①从力与加速度和速度的角度分析看，在该题F －t 图象中，从0－t 2过程，F 的大小虽然有变化，但方向与v 的方向始终一致，即a 与v 的方向也始终一致，因此在该过程中v 一直在增大，并在t 2时刻达到最大，故动能也最大。

高考物理重难点专练重难点15 高中物理中常见的图像问题【知识梳理】（1）x -t 图象和v -t 图象都是对物体运动的一种描述，分别反映了做直线运动时的物体的位移（位置）x 和速度v 随时间t 变化的关系，并不表示物体的运动轨迹；（2）通过x -t 图象可以知道某时刻运动物体的位置，以及在这一位置的运动情况，通过v -t 图象可以知道某时刻运动物体的速度，以及在这一时刻的运动情况；（3）在x -t 图象中，若图线为平行于时间轴的直线，则表示物体处于静止状态，若图线为倾斜直线，则表示物体做匀速直线运动，直线的斜率表示了物体的运动速度，若图线为曲线，则表示物体做变速直线运动，曲线上某点切线的斜率表示物体在对应时刻的运动速度；（4）在v -t 图象中，若图线为平行于时间轴的直线，则表示物体做匀速直线运动，若图线为倾斜直线，则表示物体做匀变速直线运动，直线的斜率表示了物体的运动的加速度，若图线为曲线，则表示物体做变加速直线运动，曲线上某点切线的斜率表示物体在对应时刻运动的加速度。

（5）几种特殊、相同形状的x -t 图象与v -t 图象的比较。

x -t 图象v -t 图象①表示从参考点开始的匀速直线运动（斜率表示速度v ）①表示初速为零的匀加速直线运动（斜率表示加速度a ）②表示物体处于静止状态②表示物体做匀速直线运动[来源：学科网ZXXK]③表示物体向与规定的正方向相反的方向做匀速直线运动③表示物体做匀减速直线运动④交点横坐标表示三个运动质点相遇的时刻，纵坐标表示三个运动质点相遇时相对参考点的位移④交点表示三个运动质点速度相同的时刻 ⑤t 1时刻物体相对参考点的位移为x 1⑤t 1时刻物体的速度为v 1，图线下方的面积表示物体在0~t 1时间内的位移② ①③④ ⑤② ①③④ ⑤纵截距表示初始位置 横截距表示回到参考点的时刻纵截距表示初速度 横截距表示速度为零的时刻（6）常见直线运动的运动图象的比较。

x -t 图象v -t 图象 a -t 图象 匀速直线运动v ＝常数a ＝0[来源：学&科&网] 匀加速直线运动（v 0＞0，a＞0）a ＝常数 匀减速直线运动（v 0＞0，a ＜0）a ＝常数备注图线（或点的切线）的斜率表示速度。

高考物理图示法图像法解决物理试题各地方试卷集合汇编及解析一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。

电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。

将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。

则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】AB 【解析】 【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q kk =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。

2．如图所示，半径为R 的硬橡胶圆环，其上带有均匀分布的负电荷，总电荷量为Q ，若在圆环上切去一小段l (l 远小于R )，则圆心O 处产生的电场方向和场强大小应为( )A ．方向指向AB B ．方向背离ABC ．场强大小为D ．场强大小为【答案】BD 【解析】 【详解】AB 段的电量,则AB 段在O 点产生的电场强度为：,方向指向AB ，所以剩余部分在O 点产生的场强大小等于,方向背离AB ．故B,D 正确;A,C 错误.故选BD.【点睛】解决本题的关键掌握点电荷的场强公式，以及知道AB 段与剩余部分在O 点产生的场强大小相等，方向相反．3．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放，在物块P 下落过程中，下列说法正确的有A ．当θ＝60°时，P 、Q 的速度之比是1:2B ．当θ＝90°时，Q 的速度最大C ．物块P 一直处于失重状态D ．绳对Q 的拉力始终大于P 的重力 【答案】AB 【解析】 【详解】A 、由题可知，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当60θ=︒时，Q 的速度cos 60Q P v v ︒=解得：:1:2P Q v v =故A 正确；B 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当90θ=︒时，Q 的速度最大，故B 正确；C 、θ角逐渐增大到90的过程中，Q 的速度一直增大，P 的速度先增大后减小，所以P 是先失重后超重，故C 错误；D 、因为P 是先失重后超重，因此绳对Q 的拉力会等于P 的重力，故D 错误。
