消防气体灭火系统

第三篇建筑消防设施第六章气体灭火系统知识框架考点解析考点一：系统灭火机理气体灭火系统的灭火机理与气体灭火剂的属性有密不可分的关系，不同的灭火剂，其灭火机理各不相同（如表3-6-1所示）1，二氧化碳灭火机理主要在于窒息，其次是冷却。

2，七氟丙烷灭火机理除了窒息、冷却，还有化学抑制（并不是主要的灭火机理）3，I G541混合气体灭火机理为窒息。

考点二：系统分类和组成一、系统分类1，按使用的灭火剂分类：二氧化碳灭火系统；七氟丙烷灭火系统；惰性气体灭火系统2，按系统的结构特点分类：无管网灭火系统；管网灭火系统3，按应用方式分类：全淹没没货系统；局部应用灭火系统4，按加压方式分类：自压式气体灭火系统；内储压式气体灭火系统；外储压式气体灭火系统二、系统组成（略）考点三：系统工作原理和控制方式气体灭火系统工作原理因种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同。

一、系统工作原理（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与情性气体灭火系统当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。

另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。

（二）外储压式七氯丙烷灭火系统（与干粉灭火系统类似）控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。

气体灭火系统是指由气体作为灭火剂的灭火系统。

气体灭火系统主要包括管道安装、系统组件安装（喷头、选择阀、存储装置）、二氧化碳称重检验装置。

一、七氟丙烷灭火系统七氟丙烷自动灭火系统是一种高效能的灭火设备，其灭火剂七氟丙烷是一种无色、无味、低毒性、绝缘性好、无二次污染的气体。

七氟丙烷自动灭火系统是由存储瓶组、存储瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报警器、警铃、放气指示灯、紧急启动/停止按钮等组成。

七氟丙烷灭火装置分为有管网和无管网（柜式）两种。

1、有管网系统又分为内贮压系统和外贮压系统，其主要区别为灭火药剂的传送距离不同，内贮压系统的传送距离一般不超过60m，外贮压系统的传送距离可达220m。

2、无管网系统气体灭火剂储存瓶包装成灭火柜，外形美观，平时放在需要保护的防护区内，在发生火灾时，不需要经过管路，直接就在防护区内喷放灭火，其灭火效能高，灭火速度快、毒性低、对设备无污损，灭火装置性能优良，其控制部分可与消防控制中心相衔接。

二、二氧化碳灭火系统二氧化碳灭火系统一般为有管网灭火系统，由储存灭火剂的储存容器和容器阀、应急操作机构、连接软管和止回阀、泄压装置、集流管、固定支架、管道和管道附件、喷嘴、储存启动气源的小钢瓶和电瓷瓶头阀、气源管路以及探测、报警、控制器等组成。

1、按应用方式可分为全淹没灭火系统和局部应用灭火系统。

1）全淹没灭火系统是指在规定的时间内，向防护区喷射一定浓度的二氧化碳，并使其均匀地充满整个防护区的灭火系统，用于扑救封闭空间内的火灾。

2）局部应用灭火系统是指向保护对象以设计喷射率直接喷射二氧化碳，并持续一定时间的灭火系统。

2、按系统结构可分为有管网系统和无管网系统，管网系统又可分为组合分配系统和单元独立系统。

1）组合分配系统是指用一套二氧化碳储存装置保护两个或两个以上防护区的灭火系统。

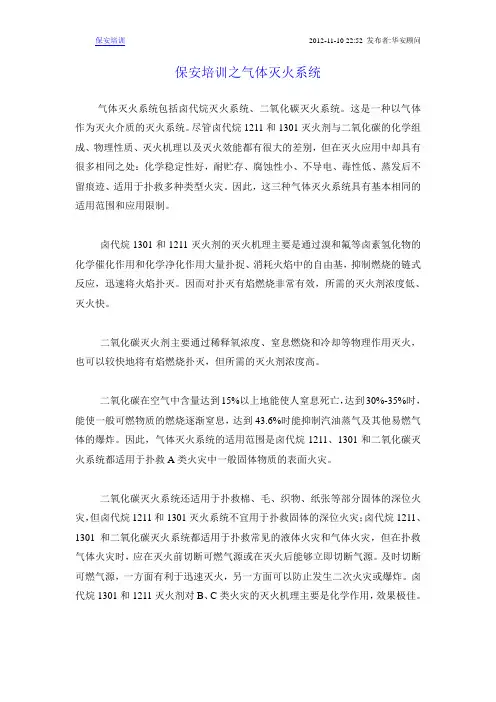

保安培训之气体灭火系统气体灭火系统包括卤代烷灭火系统、二氧化碳灭火系统。

这是一种以气体作为灭火介质的灭火系统。

尽管卤代烷1211和1301灭火剂与二氧化碳的化学组成、物理性质、灭火机理以及灭火效能都有很大的差别，但在灭火应用中却具有很多相同之处：化学稳定性好，耐贮存、腐蚀性小、不导电、毒性低、蒸发后不留痕迹、适用于扑救多种类型火灾。

因此，这三种气体灭火系统具有基本相同的适用范围和应用限制。

卤代烷1301和1211灭火剂的灭火机理主要是通过溴和氟等卤素氢化物的化学催化作用和化学净化作用大量扑捉、消耗火焰中的自由基，抑制燃烧的链式反应，迅速将火焰扑灭。

因而对扑灭有焰燃烧非常有效，所需的灭火剂浓度低、灭火快。

二氧化碳灭火剂主要通过稀释氧浓度、窒息燃烧和冷却等物理作用灭火，也可以较快地将有焰燃烧扑灭，但所需的灭火剂浓度高。

二氧化碳在空气中含量达到15%以上地能使人窒息死亡，达到30%-35%时，能使一般可燃物质的燃烧逐渐窒息，达到43.6%时能抑制汽油蒸气及其他易燃气体的爆炸。

因此，气体灭火系统的适用范围是卤代烷1211、1301和二氧化碳灭火系统都适用于扑救A类火灾中一般固体物质的表面火灾。

二氧化碳灭火系统还适用于扑救棉、毛、织物、纸张等部分固体的深位火灾，但卤代烷1211和1301灭火系统不宜用于扑救固体的深位火灾；卤代烷1211、1301和二氧化碳灭火系统都适用于扑救常见的液体火灾和气体火灾，但在扑救气体火灾时，应在灭火前切断可燃气源或在灭火后能够立即切断气源。

及时切断可燃气源，一方面有利于迅速灭火，另一方面可以防止发生二次火灾或爆炸。

卤代烷1301和1211灭火剂对B、C类火灾的灭火机理主要是化学作用，效果极佳。

二氧化碳的灭火机理主要是物理作用，对B、C类的灭火效果一般，需要高浓度；气体灭火系统都适用于扑救带电设备与电气线路的火灾。

这是气体灭火剂优良的电气绝缘性能所决定的。

气体灭火系统不适用于扑救下列类型物质的火灾：强氧化剂、含氧化剂的混合物以及能够自身提供氧而且在无空气的条件下仍能迅速氧化、燃烧的物质，如氯酸钠、硝酸钠、氮的氧化物、氟、火药、炸药、硝化纤维素等；活泼金属（D类火灾），如钠、钾、镁、钛、锆、钠钾合金、镁铝合金等；金属氢化物，如氢化钠、氢化钾等；能自动分解的物质，如某些有机过氧化物、联氨等和能发生自燃的物质，如白磷、某些金属有同化合物等。

消防气体灭火系统有哪些（五种消防气体灭火系统）消防气体灭火系统是灭火剂以气体或液体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。

消防气体灭火系统根据灭火剂类型的不同而分为很多种，而常见的消防气体灭火系统有哪些呢？一、七氟丙烷气体灭火系统七氟丙烷气体灭火系统是一种高效能的灭火设备，七氟丙烷（HFC—227ea）灭火剂是一种无色、无味、低毒性、绝缘性好、无二次污染的洁净气体。

七氟丙烷气体灭火系统对大气臭氧层的耗损潜能值（ODP）为零，是目前替代卤代烷1211、1301气体灭火系统最理想的替代品。

七氟丙烷不含固体粉尘、油渍，是液态储存气态释放，喷放后可自然排出或由通风系统迅速排出，现场无残留物对保护对象无二次破坏。

七氟丙烷气体灭火系统的喷射时间很短，大大减少了火灾时设备的损坏度，为业主减少损失。

灭火操作简单可靠:有自动、手动和机械三种启动方式，确保了任何情况下均可灭火。

七氟丙烷气体灭火系统属于全淹没系统，可以扑救A（表面火）类、B类、C类及电器设备火灾，可用于保护经常有人的场所，特别适合保护高精度电子仪器设备和贵重物品.广泛应用于机房、配电房、档案室、贵重的工业设备、图书馆、洁净室等重点防护区的消防保护，能适应经常有人工作的防护区。

二、高压二氧化碳气体灭火系统二氧化碳是一种中等毒性的物质，当二氧化碳在空气中的浓度达到2%时，会使人产生不愉快感。

当浓度达到7%至9%时，就会造成呼吸困难，呕吐，感觉麻木，神志混乱。

当浓度达到10%时，人在此环境中停留一分钟，就会失去知觉。

其局部浓度大大超过这一浓度存在一定的危险性.国内曾经发生过多起因二氧化碳泄露至防护区人员中毒事件，目前国家相关规范已经将高压二氧化碳气体灭火系统列为不适用于经常有人工作的防护区。

高压二氧化碳气体灭火系统广泛应用于电厂、电站、轧机、印刷机、浸渍油槽、造漆、喷涂间、制药等易发生火灾的重点防护区的消防保护。

消防气体灭火系统施工方法一、气体灭火系统设计说明与原理二、施工方法1施工工艺流程施工准备一储柜安装一喷嘴和组件安装一报警和弱电控制的安装一驱动和控制设备的安装T辅助设备的安装一完工和检测2、气体灭火系统导管敷设及电线电缆敷设与消防联动导管敷设及电线电缆敷相同。

3、主要工程施工方法及技术要求(1)本工程配电室、发电机储油间、网络电话机房采用七氟丙烷柜式灭火装置，全淹系统进行保护，直接安装在地面。

(2)将电磁启动器、压力信号发生器接至灭火控制器，并检查线路是否正确，按接线图与报警控制器进行接线。

(3)因电磁启动器动作机构的弹簧已处在压缩状态,为了防止在安装、调试及运输中产生误动作，动作机构是由保险定位轴锁定的，待整个系统安装、调试完毕后，即投入使用时，必须将电磁启动器保险定位轴旋出后调头旋紧安装，否则电磁启动器动作机构将无法动作。

4、气体灭火系统电气控制线路导管采用JDG钢管敷设，暗敷设在墙、顶板、吊内。

5、接线端子箱安装位置应准确，部件齐全，箱体开孔合适，切口整齐，油漆完整，盘内外清洁，箱盖、开关灵活，回路编号清晰，接线整齐，线安装明显牢固。

接线箱因有引出管而需开孔时，必须使用开孔器，严禁用电、气焊开孔。

6、设备安装(1)灭火控制盘及手动紧急停止按钮安装在被保护区主出入口门外明装，控制盘底面距完成地面14米。

(2)警铃、声光报警器、气体释放灯安装在保护区门口正上方。

(3)气体火灾系统的线路敷设：1)气体灭火器通讯线采用WDZCN-RYJS-2*1.5rrf2)气体灭火现场控制器在墙上安装时，其底边距地面高度宜为14m,其靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.2m。

放气警告灯和气体声光报警器安装距门框上边缘0.1米安装明装，紧急启动按钮下口距地14暗装安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。

3)电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；端子板的每个接线端，接线不得超过2根；电缆芯和导线，应留有不小于200mm的余量;导线应绑扎成束;4腔制器的主电源应有明显的永久性标志,并应直接与消防电源连接，严禁使用电源插头。

消防气体灭火系统原理
消防气体灭火系统是一种利用特定气体来抑制火灾的灭火装置。

其原理是通过释放灭火气体到火灾场所，从而达到抑制火灾扩散并扑灭火源的目的。

具体原理如下：
1. 群体抑制作用：灭火气体能够快速弥散到火灾场所，填充整个空间。

当气体集中达到一定浓度时，就能形成有效的灭火环境，使火源燃烧得不到足够的氧气而被抑制。

2. 降低温度：灭火气体释放后，能够吸收大量热量，从而使火源的温度急剧下降。

温度降低可使燃烧链断裂，起到扑灭火源的作用。

3. 抑制自由基反应：灭火气体中的成分能够抑制火焰的自由基反应，阻碍火焰的蔓延和扩散。

4. 压力震荡：某些灭火气体在释放时会产生剧烈的压力波，这种压力波具有冲击和抑制火焰的效果。

5. 灭火气体无害性：常用的灭火气体如惰性气体(例如氮气、
二氧化碳)、惰性气体混合物和卤代烷烃，不会对人体和物体
造成损害。

总的来说，消防气体灭火系统通过以上原理，在火灾发生时迅速释放特定气体，以压制火源、抑制火势进一步发展，进而实现有效的灭火目的。

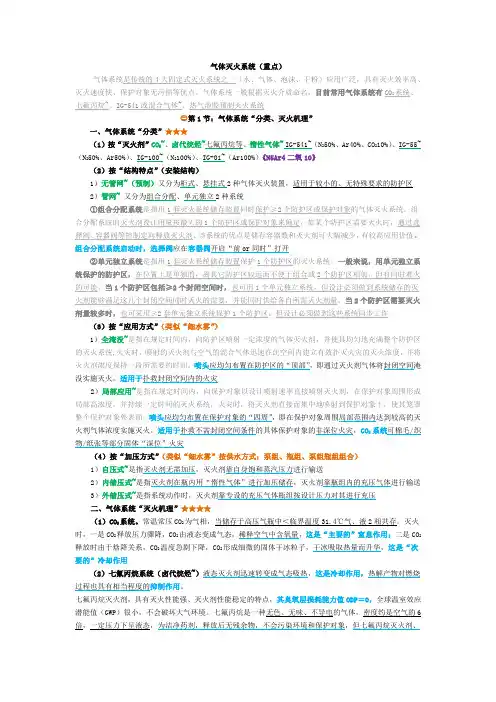

气体灭火系统（重点）气体系统是传统的4大固定式灭火系统之一（水、气体、泡沫、干粉）应用广泛，具有灭火效率高、灭火速度快、保护对象无污损等优点。

气体系统一般根据灭火介质命名，目前常用气体系统有CO2系统、七氟丙烷~、IG-541或混合气体~、热气溶胶预制灭火系统1节：气体系统“分类、灭火机理”一、气体系统“分类”★★★（1）按“灭火剂”CO2~、卤代烷烃~七氟丙烷等、惰性气体~IG-541~（N250%、Ar40%、CO210%）、IG-55~（N250%、Ar50%）、IG-100~（N2100%）、IG-01~（Ar100%）《N5Ar4二氧10》（2）按“结构特点”（安装结构）1）无管网~（预制）又分为柜式、悬挂式2种气体灭火装置，适用于较小的、无特殊要求的防护区2）管网~又分为组合分配、单元独立2种系统①组合分配系统是指用1套灭火系统储存装置同时保护≥2个防护区或保护对象的气体灭火系统。

组合分配系统的灭火剂设计用量按最大的1个防护区或保护对象来确定，如某个防护区需要灭火时，通过选择阀、容器阀等控制定向释放灭火剂。

该系统的优点是储存容器数和灭火剂可大幅减少，有较高应用价值。

组合分配系统启动时，选择阀应在容器阀开启“前or同时”打开②单元独立系统是指用1套灭火系统储存装置保护1个防护区的灭火系统。

一般来说，用单元独立系统保护的防护区，在位置上是单独的，离其它防护区较远而不便于组合或2个防护区相邻，但有同时着火的可能。

当1个防护区包括≥2个封闭空间时，也可用1个单元独立系统，但设计必须做到系统储存的灭火剂能够满足这几个封闭空间同时灭火的需要，并能同时供给各自所需灭火剂量。

当2个防护区需要灭火剂量较多时，也可采用≥2套单元独立系统保护1个防护区，但设计必须做到这些系统同步工作（3）按“应用方式”（类似“细水雾”）1）全淹没~是指在规定时间内，向防护区喷射一定浓度的气体灭火剂，并使其均匀地充满整个防护区的灭火系统,火灾时，喷射的灭火剂与空气的混合气体迅速在此空间内建立有效扑灭火灾的灭火浓度，并将灭火剂浓度保持一段所需要的时间，喷头应均匀布置在防护区的“顶部”，即通过灭火剂气体将封闭空间淹没实施灭火。

气体灭火系统的全面介绍及气体灭火系统工作原理一、气体灭火系统实例上海一家做木业的公司有两间档案库房做气体灭火系统工程，大的档案库房长11.4m，宽9m，小档案库房在大档案库房内，尺寸为长4.02m，宽度为3.47m，高度均为4m。

念海消防根据《气体灭火系统设计规范》GB50370中，档案库房设计浓度采用10%，设计用量采用如下公式：设计过程笔者在这就不多做赘述，一般是通过兆龙软件精确计算，最后计算出大小档案室的设计用量分别为45.36kg和287.01kg，小档案库房采用一个单瓶组GQQ70L/2.5柜式七氟丙烷灭火装置，大档案库房采用三个GQQ120L/2.5柜式七氟丙烷灭火装置。

根据现场情况及档案柜的放置情况，气体灭火系统产品放置在靠近墙体的部位，同时采用高喷头的七氟丙烷灭火装置，确保喷头前面无遮挡，保障气体灭火喷洒效果。

档案库房内还有一个注意要点是探测器的安装部位，由于档案密集架距梁顶距离太小，在进行感烟探头施工中需要注意探测器周围0.5m内不应有遮挡物，不然容易因不透风产生误报。

以上是根据一个气体灭火系统实例引出气体灭火系统，让大家先对气体灭火系统有个大概了解，接下来我们从规范中用到气体灭火系统的场所及常见的气体灭火系统产品来为大家全面讲解。

二、规范规定哪些场所需要用到气体灭火系统根据《建筑设计防火规范》GB50016的8.3条中的规定，下列场所应设置自动灭火系统，并宜采用气体灭火系统：条文说明：本条为强制性条文。

第8条其他特殊重要设备，主要指设置在重要部位和场所中，发生火灾后将严重影响生产和生活的关键设备。

如化工厂中的中央控制室和单台容量300MW机组及以上容量的发电厂的电子设备间、控制室、计算机房及继电器室等。

高层民用建筑内火灾危险性大，发生火灾后对生产、生活产生严重影响的配电室等，也属于特殊重要设备室。

除上述规范中的应用场所外，根据念海消防15年气体灭火消防经验，锂电池储能集装箱、喷涂生产线、涂布机、汽车发动机实验室、高低温环境仓、电池间、除尘器、水泥厂煤粉仓、危化品仓库、喷粉房、数控机床、锅炉房、烘箱这些场所也同样可以使用气体灭火系统。

消防设施的气体灭火系统原理及操作要点随着科技的不断进步，气体灭火系统在消防领域中得到了广泛应用。

相比传统的水喷淋系统，气体灭火系统具有更高效、更快速的灭火效果，同时也减少了灭火后的二次损失。

本文将介绍气体灭火系统的原理以及操作要点。

一、气体灭火系统的原理气体灭火系统主要采用化学灭火剂来扑灭火灾。

常见的气体灭火剂包括惰性气体（如氮气、二氧化碳）和化学灭火剂（如HFC-227ea、FK-5-1-12等）。

1. 惰性气体灭火系统的原理惰性气体灭火系统通过将惰性气体注入到火灾现场，降低氧气浓度从而达到灭火的效果。

惰性气体具有低热容量和高密度的特点，能够迅速散布到整个灭火区域，并抑制火焰的传播。

2. 化学灭火剂灭火系统的原理化学灭火剂灭火系统主要通过化学反应来灭火。

当火灾发生时，化学灭火剂会迅速分解产生大量的自由基，这些自由基能够抑制火焰的传播并消耗燃烧过程中所需的能量。

二、操作要点1. 火灾报警和启动系统在使用气体灭火系统进行灭火之前，首先需要确保火灾已经被及时报警并得到确认。

一般情况下，火灾报警系统会与气体灭火系统相连，当火灾报警触发时，气体灭火系统会自动启动。

2. 灭火系统的选择根据不同的火灾类型和场所要求，选择适合的气体灭火系统。

惰性气体灭火系统适用于电气设备房、计算机机房等场所，而化学灭火剂灭火系统适用于油类、溶剂类火灾。

3. 气体灭火系统的设计在进行气体灭火系统的设计时，需要考虑到灭火剂的种类、灭火区域的大小以及灭火剂的充放压力等因素。

同时还需要合理布置喷头和喷头数量，确保灭火剂能够均匀散布到整个灭火区域。

4. 灭火剂的排放时间和浓度灭火剂的排放时间和浓度是保证灭火效果的关键因素。

一般情况下，灭火剂的排放时间应控制在10秒至30秒之间，浓度要达到灭火剂的最小灭火浓度。

5. 灭火后的处理灭火后，需要对灭火区域进行检查和处理。

首先要确保火灾已经完全扑灭，然后对受损设备和物品进行清理和修复。

同时还需要对气体灭火系统进行维护和检修，确保系统的正常运行。

消防气体灭火系统的设计与布局要点详解随着科技的不断进步和发展，消防设备也在不断更新和完善。

其中，消防气体灭火系统作为一种高效、环保的灭火手段，被广泛应用于各种场所。

本文将详细介绍消防气体灭火系统的设计与布局要点，帮助读者更好地了解和应用该系统。

一、消防气体灭火系统的基本原理消防气体灭火系统是通过释放特定的灭火气体，将火源周围的氧气浓度降低到无法维持燃烧的程度，从而达到灭火的目的。

常见的消防气体包括惰性气体（如二氧化碳、氮气）、化学气体（如FM200、Novec1230）等。

这些气体具有高效、无残留、对环境友好等特点。

二、消防气体灭火系统的设计要点1. 确定灭火气体种类：根据不同的场所和灭火需求，选择合适的灭火气体。

惰性气体适用于密闭空间，化学气体适用于开放空间。

2. 确定灭火气体的充装量：根据场所的大小、高度、容量等因素，计算出合理的灭火气体充装量。

一般情况下，灭火气体的充装量应能够将场所内的氧气浓度降至15%以下。

3. 设计灭火气体的排放方式：灭火气体的排放方式有直接喷射式和喷射管式两种。

直接喷射式适用于小型空间，喷射管式适用于大型空间。

根据场所的具体情况选择合适的排放方式。

4. 考虑灭火气体的扩散速度：消防气体的扩散速度直接影响到灭火效果。

设计时应考虑气体的扩散速度，保证在短时间内将整个空间充满灭火气体。

5. 考虑灭火气体的密度：不同的灭火气体具有不同的密度，设计时应根据火源的位置确定灭火气体的排放高度，以确保灭火气体能够有效地覆盖整个火源区域。

三、消防气体灭火系统的布局要点1. 确定灭火气体的储存位置：灭火气体通常储存在专用的储气瓶中，应将储气瓶布置在易于维护和检修的位置，同时要保证储存区域的通风良好，防止气体泄漏。

2. 确定灭火气体的排放位置：根据场所的布局和火源的位置，确定灭火气体的排放位置。

排放位置应尽量靠近火源，以最大限度地减少灭火时间。

3. 考虑灭火气体的扩散路径：灭火气体的扩散路径直接影响到灭火效果。

气体灭火系统工作原理
1 空气体灭火系统的工作原理
空气体灭火系统是一种很常见的消防设备，它以气体形式将灭火剂喷射至点火源，从而将火焰扑灭，及时有效的防止火灾的扩散。

这种系统的工作原理有三个主要的部分：传感器、加壓泵和灭火器。

首先，传感器会一直监测环境温度、二氧化碳浓度和可燃气体浓度。

一旦它们检测到可能引起火灾的信息，就会立即触发空气体灭火系统。

其次，加壓泵将压缩空气和灭火剂混合，形成压缩的灭火系统，并将其注入灭火器中。

最后，灭火器会将以气体形式的灭火剂发射出去至点火源，以压制混合物形成的火焰，从而彻底扑灭火灾。

在空气体灭火系统内，行业标准通常认为，氧气浓度在21%以下，空气中所含盐酸或乙醛的最大分数不得超过2.5%，湿度也不得超过90%，否则灭火剂发射出来的效果会变差。

通常情况下，根据火势的大小，空气体灭火系统可以卸载5-40秒左右的时间把火灾彻底清除。

当然，这也取决于灭火系统本身的质量以及环境的温度以及可燃气体的浓度。

总之，空气体灭火系统是一种有效的消防设备，不仅在工业设施上受到极大的重视，还被移植到其他各种场所中，根据场景需要，将灭火剂以气体形式快速有效的实施灭火，及时有效的防止火灾。
