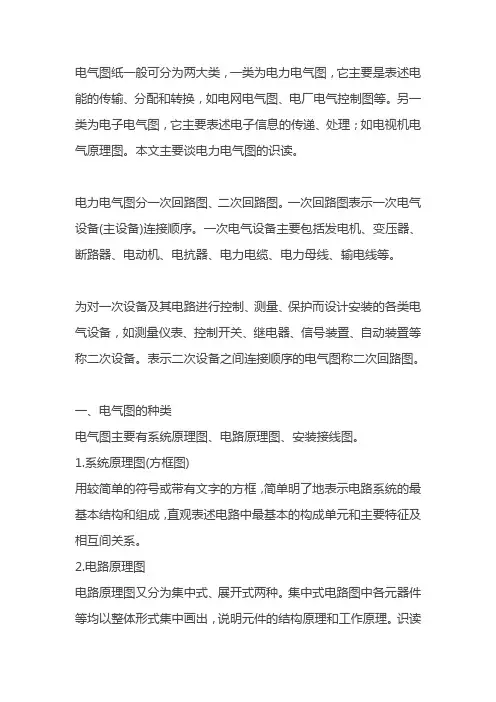

电气图纸一般可分为两大类,一类为电力电气图,它主要是表述电能的传输、分配和转换,如电网电气图、电厂电气控制图等。
另一类为电子电气图,它主要表述电子信息的传递、处理;如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备,如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1.系统原理图(方框图)用较简单的符号或带有文字的方框,简单明了地表示电路系统的最基本结构和组成,直观表述电路中最基本的构成单元和主要特征及相互间关系。
2.电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出,说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路,在什么情况下动作,动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面,较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路.凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路,交流按U、V、W相序;直流按继电器动作顺序依次排列。
识读展开式电路图时,对照每一回路右侧的文字说明,先交流后直流,由上而下,由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3.安装接线图安装接线图是以电路原理为依据绘制而成,是现场维修中不可缺少的重要资料。
安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式,是电气工程设计中不可或缺的环节。
电气工程制图主要包括构图和管线图两部分。
为了更好地理解电气工程制图,以下是制图过程中的一些基础知识。
一、标准符号在电气绘图中,为了保证其严密性、准确性和可读性,必须遵循一定的规范和标准符号,通常来说,我们称之为元件和符号。
这些标准符号是在不同的电气设备制造厂家,不同的行业和国家之间协调一致的。
通过这些标准符号,我们可以对不同的元件进行准确的理解和沟通。
标准符号分类很广泛。
具体而言,包括电源,开关,变压器,图案元素和线路以及其他非常重要的元件。
二、电气的组成要素在电气工程制图的过程中,常见的组成要素包括电源、负载、导线、开关,其他元件的组成要素。
具体而言,电源是指将电能转换成其他形式的元件。
负载是指电路中获取电能的元件。
导线是电路中传递电能的元件。
开关是电气设备中一种常见的控制元件。
然而,其他元件的组成要素是根据具体设备不同而不同的,需要根据情况进行具体分析和理解。
三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。
这些连接方式包括内部联锁、外部联锁和并联。
在内部联锁中,元件的控制引脚连接在同一元件内。
在外部联锁中,元件的控制引脚连接在不同元件之间。
并联则指多个元件连接到相同的控制信号上。
四、绘图工具和技术在电气工程制图的过程中,使用绘图工具和技术对图纸进行制作和修饰非常重要。
像AutoCAD这样的电子绘图工具非常流行,但手绘图仍然是一种有效的方式,仍被广泛应用于电气工程制图的过程中。
在手绘图的过程中,需要具备精细的笔触和精确的勾画方法。
在电气工程制图的过程中,还有许多特殊的绘图技术和工具需要使用。
综上所述,以上是电气工程制图中的一些基础知识。
在电气工程制图的过程中,标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。
理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。
电气识图绘图课程设计一、教学目标本课程的教学目标是使学生掌握电气识图绘图的基本知识和技能,能够阅读和理解电气图纸,并能够根据要求进行简单的电气图纸绘制。
具体分解为以下三个方面的目标:1.知识目标:使学生掌握电气元件的符号和名称,了解电气图纸的种类和特点,理解电气图纸的阅读和绘制方法。
2.技能目标:培养学生能够阅读和理解电气图纸,能够根据要求进行电气图纸的绘制,培养学生运用电气识图绘图知识解决实际问题的能力。
3.情感态度价值观目标:培养学生对电气识图绘图学科的兴趣和热情,培养学生严谨、细致的学习态度,使学生认识到电气识图绘图在实际生活和工程中的重要性。
二、教学内容本课程的教学内容主要包括电气元件符号的识别和理解,电气图纸的种类和特点,电气图纸的阅读和绘制方法。
具体包括以下几个部分:1.电气元件符号的学习:使学生掌握常用电气元件的符号和名称,理解各种电气元件的功能和作用。
2.电气图纸的种类和特点:介绍常见的电气图纸种类,如原理图、接线图、平面图等,分析各种电气图纸的特点和应用场合。
3.电气图纸的阅读和绘制:教授电气图纸的阅读方法,使学生能够快速准确地理解电气图纸的内容,同时教授电气图纸的绘制方法,使学生能够根据要求进行电气图纸的绘制。
三、教学方法本课程的教学方法主要包括讲授法、案例分析法和实验法。
1.讲授法:通过教师的讲解,使学生掌握电气识图绘图的基本知识和技能。
2.案例分析法:通过分析实际案例,使学生理解和掌握电气识图绘图的方法和技巧。
3.实验法:通过实际操作,使学生掌握电气图纸的阅读和绘制方法,培养学生运用电气识图绘图知识解决实际问题的能力。
四、教学资源本课程的教学资源主要包括教材、参考书、多媒体资料和实验设备。
1.教材:选用权威、实用的教材,如《电气识图基础》、《电气绘图教程》等。
2.参考书:推荐学生阅读一些相关的参考书,如《电气工程师手册》、《电气图纸设计指南》等。
3.多媒体资料:制作课件、教案等多媒体资料,帮助学生更好地理解和掌握电气识图绘图的知识。

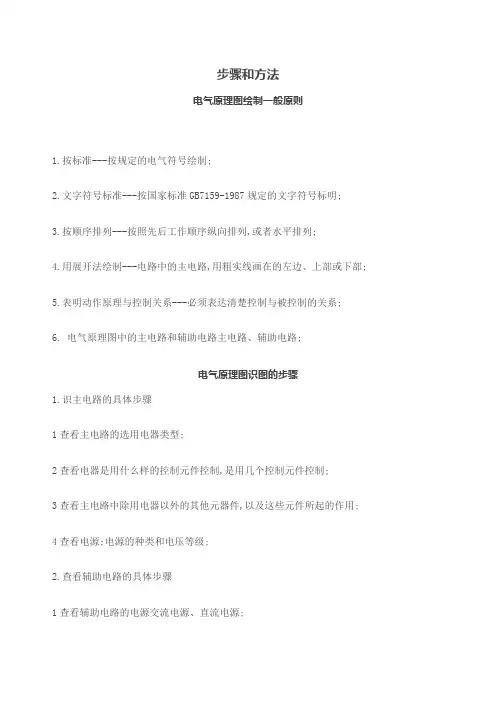

步骤和方法电气原理图绘制一般原则1.按标准---按规定的电气符号绘制;2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明;3.按顺序排列---按照先后工作顺序纵向排列,或者水平排列;4.用展开法绘制---电路中的主电路,用粗实线画在的左边、上部或下部;5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系;6. 电气原理图中的主电路和辅助电路主电路、辅助电路;电气原理图识图的步骤1.识主电路的具体步骤1查看主电路的选用电器类型;2查看电器是用什么样的控制元件控制,是用几个控制元件控制;3查看主电路中除用电器以外的其他元器件,以及这些元件所起的作用; 4查看电源;电源的种类和电压等级;2.查看辅助电路的具体步骤1查看辅助电路的电源交流电源、直流电源;2弄清辅助电路的每个控制元件的作用;3研究辅助电路中各控制元件的作用之间的制约关系;电气接线图识图的步骤和方法电气接线图绘制的基本原则1按照国家规定的电气图形符号绘制,而不考虑真实;2电路中各元件位置及内部结构处理;3每条线都有明确的标号,每根线的两端必须标同一个线号;4凡是标有同线号的导线可以并接于一起;5进线端为元器件的上端接线柱,而出线端为元件的下端接线柱;电气接线图中电气设备、装置和控制元件位置常识1出入端子处理----安排在配电盘下方或左侧;2控制开关位置----一般都是安排在配电盘下方位置左上方或右下方; 3熔断器处理----安排在配电盘的上方位置;4开关处理----安装在容易操作的面板上,而不是安装在配电盘上;5指示灯处理----安装在容易观察的面板上;6交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装;电气接线图的识图步骤和方法1分析清楚电气原理图中主电路和辅助电路所含有的元器件,弄清楚每个元器件的动作原理;2弄清楚电气原理图和电气接线图中元器件的对应关系;3弄清楚电气接线图中接线导线的根数和所用导线的具体规格;4根据电气接线图中的线号研究主电路的线路走向;5根据线号研究辅助电路的走向;。
