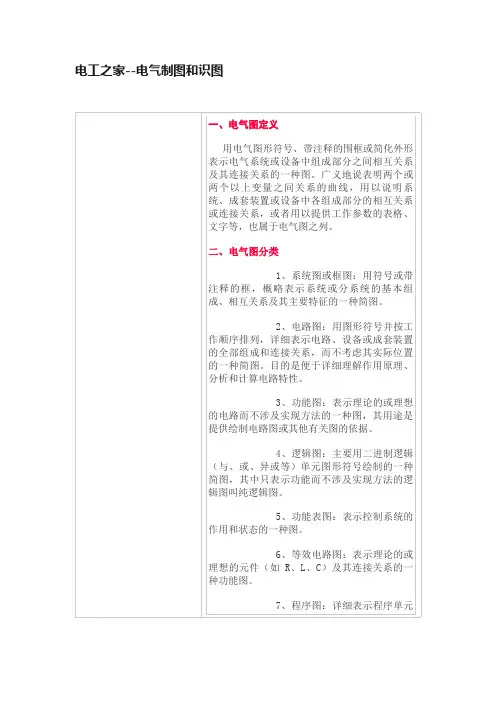

电工之家--电气制图和识图一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

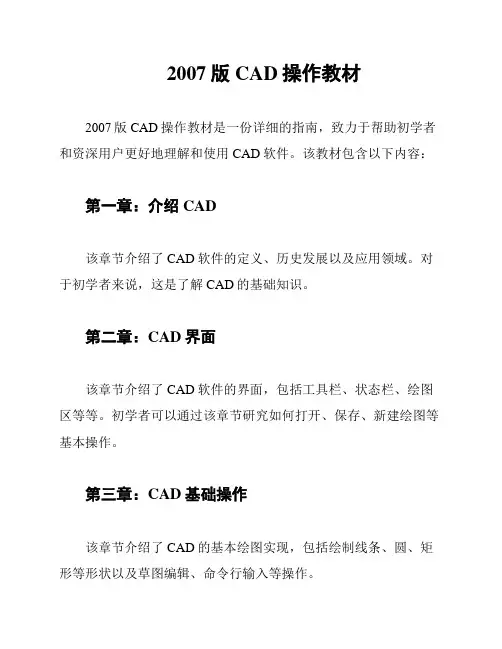

2007版CAD操作教材
2007版CAD操作教材是一份详细的指南，致力于帮助初学者和资深用户更好地理解和使用CAD软件。
该教材包含以下内容：
第一章：介绍CAD
该章节介绍了CAD软件的定义、历史发展以及应用领域。
对于初学者来说，这是了解CAD的基础知识。
第二章：CAD界面
该章节介绍了CAD软件的界面，包括工具栏、状态栏、绘图区等等。
初学者可以通过该章节研究如何打开、保存、新建绘图等基本操作。
第三章：CAD基础操作
该章节介绍了CAD的基本绘图实现，包括绘制线条、圆、矩形等形状以及草图编辑、命令行输入等操作。
第四章：CAD高级操作
该章节介绍了CAD的高级操作，包括阵列、偏移、修剪、伸展等功能。
第五章：3D建模
该章节介绍了CAD的三维建模操作，包括三维画面的调整、视角的设置以及计算机辅助设计等。
第六章：图层管理
该章节介绍了CAD的图层管理功能，包括添加、编辑、删除图层等操作，以及设置不同图层的线型、颜色、线宽等属性。
第七章：注释与标注
该章节介绍了CAD的注释与标注功能，包括添加文字注释、标注尺寸、表格等。
第八章：打印与输出
该章节介绍了CAD的打印与输出功能，包括设置打印机、打印范围、打印质量等。
总的来说，该教材包含了CAD的基本操作以及一些高级功能的介绍，适合于初学者和资深用户作为CAD的参考资料。
《电气制图与CAD》课程标准1.课程性质与设计思路1.1课程的性质《电气制图与CAD》是工业过程自动化、电气自动化、机电一体化等专业的一门专业基础课。
是研究电气工程图样的一门科学，它既有系统的理论性，又有较强的实践性，旨在培养学生阅读和绘制较为复杂的工程图样能力，熟练掌握用AutoCAD软件绘制电气控制线路图的方法。
1.2设计思路本本课程通过选择难易程度不同的电气控制图样，采用“项目驱动”教学方法，构建模块化、组合型、进阶式能力训练体系。
将综合能力分解成若干项小的基本能力，选择能涵盖基本能力要素的训练项目实施基本能力训练。
通过模块项目训练，建立电气线路图设计的整体概念，从而掌握设计方法和基本AutoCAD绘图指令，提高计算机辅助设计的应用能力。
2.课程目标《电气CAD》既有系统的理论性，又有较强的实践性，旨在培养学生阅读和绘制较为复杂的电气工程图样能力，熟练掌握运用AutoCAD软件绘制各种电气工程图的方法。
1.1能力目标1．能进行AutoCAD的基本操作，包括但不限于绘图、修改、标注、保存等操作。
2．能正确绘制及使用常用电气元器件简图。
3．能创建合适的块及插入需使用的块。
4. 能正确使用状态栏中包括但不限于正交、极轴、捕捉、线宽等辅助工具。
5．能正确选用尺寸链条标注法，坐标注法对图纸进行标注。
6．能正确使用文字替换修改标注数值或表述，修改标注上下偏差；能输出包括但不限于”φ”、”°”、”±”的常用符号。
7．能正确的使用及绘制形位公差。
8．能将实物转换成CAD图纸（包括绘制及标注）。
9．能进行识图及读图，能绘制BOM表。
10．能进行保存、输出、显示等设置。
1.2知识目标1．了解电气工程制图的基本要求。
2．掌握AutoCAD的基本操作，包括但不限于绘图、修改、标注、保存等操作。
3．掌握常用电气元器件简图及其代表的含义。
4．掌握块的创建及插入方法。
5．掌握状态栏的使用，包括但不限于正交、极轴、捕捉、线宽等辅助工具的使用。
项目四电气控制原理图识绘知识目地一．了解继电器—接触器控制电路特征二．掌握图框与标题框地绘制三．掌握常用电器地电气图形符号地绘制四．熟练应用栅格与捕捉功能五．熟练应用辅助线绘图六．掌握继电器—接触器电路图绘制步骤与方法项目任务完成下列由简到易地三个继电器接触器控制线路地绘制,学继电器接触器控制电路基本识图知识,控制电路地绘制方法。
三相异步电动机直接启动电路电动机顺序控制电路典型机床控制电路三相异步电动机直接启动电路图电动机顺序控制电路图典型机床控制电路图一.电机直接启动电路图绘制二.电机顺序控制电路图绘制三.镗床控制线路图绘制一.电气图图幅地绘制二.捕捉与栅格三.继电器—接触器控制系统介绍四.继电器—接触器控制电路图识图项目有关知识一项目实施——绘制调频电路图二任务一图幅地绘制①建立图层②绘制图框③将"零"图层切换为当前图层。
单击"矩形"命令,按照下列命令行提示输入参数行A四图框尺寸设置。
④外框:二九七×二一零指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d指定矩形地长度 <一零.零零零零>: 二九七指定矩形地宽度 <一零.零零零零>: 二一零指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:•内框:选择不需装订地图纸类型,内框与外框四周距离相等。
用"偏移"命令绘制距离为一零地内框。
命令: _offset当前设置: 删除源=否图层=源 OFFSETGAPTYPE=零指定偏移距离或 [通过(T)/删除(E)/图层(L)] <一.零零零零>: 一零选择要偏移地对象,或 [退出(E)/放弃(U)] <退出>:指定要偏移地那一侧上地点,或 [退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移地对象,或 [退出(E)/放弃(U)] <退出>:•图框线地调整:•单击外框线,在绘图区单击鼠标右键选"特"命令,打开"特设置"面板,单击"线宽"文本框,选零.二五粗实线。
cad2007版本基础绘图的方法教程算面积，就看怎末计算面积，不会修改线段，就看怎末修改线端，二个星期应该有小成：) 然后就可以试着画墙，画门，并熟悉阵列，填充，标注这些命令了3.等你觉得自己的图画是画出来了，但很难看，但总觉的花的时间又很长，修改又很麻烦的时候。
就可以看精确制图，图层，块，这些稍微复杂一点的东西了。
以及熟悉立面图，剖面图，结构图等等。
4.等这些也搞得差不多了，但还是觉得难看，效率低，就可以去找张二次开发的盘来省事了，如天正，新洲，CAXA 等，最好是中文版，省事，而且字体较多.5.等你把其中的一个二次开发得软件玩熟了。
基本上应付二维图就没问题了，但你所学的还只是基础，至于三维制图，最好找几个CAD的论坛学习.6.说说看图和标准，其实，个人感觉，CAD最重要的是看图，而不是制图，一张图纸，一个模型，如果你看都看不懂，根本就不好做，做出来也是纰漏百出。
同样的道理，设计图纸的时候要依据各种标准，但看图和标准不是几个月就能精通的，这是细水长流的事儿。
CAD2007画图标准和技巧1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击加载按钮，可以先加载你所需要的线型，建立图中需要的所有图层。
2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型，角度，比例，然后选择剖面。
4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。
5.编写技术要求。
6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表CAD教程：基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
目录第一章初识AutoCAD 2007 ............................ 4页第二章辅助绘图............................................ 6页第三章绘制简单二维图形对象.................................... 9页1•绘制直线、构造线、射线................................. 9页2•绘制点、矩形、正多边形 ................................ 10页3•绘制圆、圆弧、椭圆、椭圆弧 ............................ 14页第四章绘制复杂的二维图形...................................... 17页绘制多线、多段线、修订云线、样条曲线...................... 17页第五章使用面域与文字的创建.................................... 22页第六章图案填充与创建管理块命令................................ 23页第七章使用图形编辑命令........................................ 30页1.删除、复制、镜像、偏移 (30)2.阵列、移动、旋转、缩放、拉伸......................... 33页3•修剪、延伸、打断与打断于点.............................. 36页4.倒角与圆角、分解........................................ 40页第八章图层的使用与管理........................................ 42页第九章尺寸标注的创建与编辑.................................... 47页1.尺寸标注的组成、创建与设置标注的样式................... 47页2.尺寸标注的类型......................................... 57页第十章三维对象的创建及编辑.................................... 61页1.绘制三维实体........................................... 61页2.三维实体的编辑......................................... 71页3•渲染三维实体............................................ 76页第十一章图形的输出、打印. (1)第十二章设计理念 (2).、八、-刖言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD 的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD 己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
