电气制图和识图

一、电气图的定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图的分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。

11、数据单：对特定项目给出详细信息的资料。

《电气工程制图与识图》课程标准课程名称：电气工程制图与识图学分：4计划学时：64适用专业：光伏应用技术1．前言1.1课程性质电气工程制图与识图课程是光伏应用技术专业的一门专业核心课程，也是一门实践应用性强的专业技术课。

该课程既有系统的理论性，又有较强的实践性，旨在培养学生阅读和绘制较为复杂的电气工程图样能力，熟练掌握运用AutoCAD软件绘制各种电气工程图的方法。

为今后从事专业工作打下较坚实的基础。

前修课程为：《高等数学》、《电工基础》、《电子技术》。

后续课程为：《电力系统分析》、《电气安装与调试技术》、《供配电系统运行与维护》、《工厂供电技术》、《电机拖动及控制》、《电气控制基础与系统》、《变频调速系统与运动伺服控制技术》。

1.2设计思路通过对本专业工作岗位的分析，确定了课程的设计思路为：围绕工作岗位所需职业技能要求，根据学生的认知规律和职业能力培养规律，选取典型的学习项目，通过理论学习和实践训练，逐步培养学生的职业工作能力和自主学习能力。

2．课程目标2.1总体目标通过本课程学习，学生初步掌握终身发展必备的电气工程制图与识图技术相关的基础知识和基本技能，了解这些知识与技能在生产实践中的应用，关注科学技术的现状及发展趋势。

学习科学探究方法，发展自主学习能力，养成良好的思维习惯和职业规范，能运用相关的专业知识、专业方法和专业技能解决工程中的实际问题。

理解科学技术与社会的相互作用，形成科学的价值观；培养学生的团队合作精神，激发学生的创新潜能，提高学生的实践能力。

2.2具体目标2.2.1知识目标1.熟悉电气制图的基本要求；2.掌握电气制图的基本方法；3.掌握电气图纸识读的要求；4.掌握电气图纸识读的方法；5.掌握ＡＵＴＯＣＡＤ的操作方法；6.掌握ＡＵＴＯCAD绘制电气图纸的方法；2.2.2能力目标1.能完成常用工程图纸的识读；2.能完成简单电气图的绘制；3.能完成结构框图的绘制；4.能完成简单零件图的绘制；5.能完成零件的测绘6.能完成三视图的绘制；7.能完成图纸的检查和审核；2.2.3素质目标（1）培养学生沟通能力及团队协作精神。

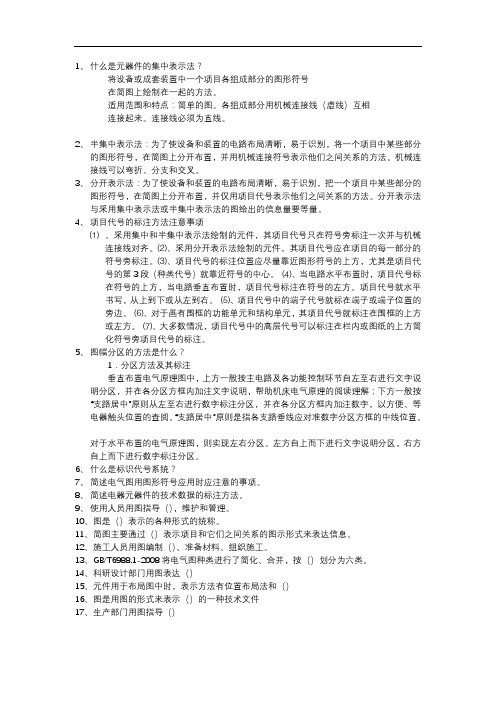

1、什么是元器件的集中表示法？将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。

适用范围和特点：简单的图。

各组成部分用机械连接线（虚线）互相连接起来。

连接线必须为直线。

2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。

机械连接线可以弯折、分支和交叉。

3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。

分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。

4、项目代号的标注方法注意事项⑴、采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。

⑵、采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。

⑶、项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。

⑷、当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。

项目代号就水平书写，从上到下或从左到右。

⑸、项目代号中的端子代号就标在端子或端子位置的旁边。

⑹、对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。

⑺、大多数情况，项目代号中的高层代号可以标注在栏内或图纸的上方简化符号旁项目代号的标注。

5、图幅分区的方法是什么？1．分区方法及其标注垂直布置电气原理图中，上方一般按主电路及各功能控制环节自左至右进行文字说明分区，并在各分区方框内加注文字说明，帮助机床电气原理的阅读理解；下方一般按“支路居中”原则从左至右进行数字标注分区，并在各分区方框内加注数字，以方便、等电器触头位置的查阅。

“支路居中”原则是指各支路垂线应对准数字分区方框的中线位置。

对于水平布置的电气原理图，则实现左右分区。

左方自上而下进行文字说明分区，右方自上而下进行数字标注分区。

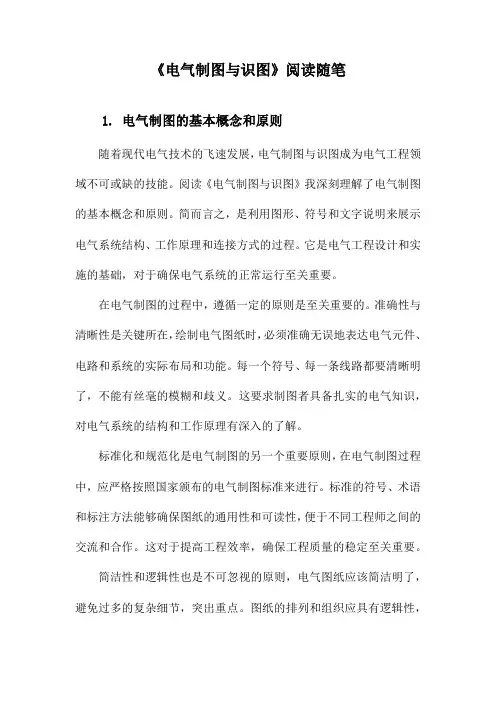

《电气制图与识图》阅读随笔1. 电气制图的基本概念和原则随着现代电气技术的飞速发展，电气制图与识图成为电气工程领域不可或缺的技能。

阅读《电气制图与识图》我深刻理解了电气制图的基本概念和原则。

简而言之，是利用图形、符号和文字说明来展示电气系统结构、工作原理和连接方式的过程。

它是电气工程设计和实施的基础，对于确保电气系统的正常运行至关重要。

在电气制图的过程中，遵循一定的原则是至关重要的。

准确性与清晰性是关键所在，绘制电气图纸时，必须准确无误地表达电气元件、电路和系统的实际布局和功能。

每一个符号、每一条线路都要清晰明了，不能有丝毫的模糊和歧义。

这要求制图者具备扎实的电气知识，对电气系统的结构和工作原理有深入的了解。

标准化和规范化是电气制图的另一个重要原则，在电气制图过程中，应严格按照国家颁布的电气制图标准来进行。

标准的符号、术语和标注方法能够确保图纸的通用性和可读性，便于不同工程师之间的交流和合作。

这对于提高工程效率，确保工程质量的稳定至关重要。

简洁性和逻辑性也是不可忽视的原则，电气图纸应该简洁明了，避免过多的复杂细节，突出重点。

图纸的排列和组织应具有逻辑性，使得阅读者能够轻松地理解电气系统的整体结构和工作原理。

通过深入学习《电气制图与识图》，我不仅对电气制图的基本概念和原则有了更深入的了解，还提高了自己的识图技能。

这将对我未来的电气工程工作产生积极的影响。

1.1 电气制图的目的和意义在现代工业生产和电气工程领域中，电气制图与识图成为了一项基本而重要的技能。

电气制图不仅仅是一种图形表示方法，更是连接理论与实际操作的桥梁，它用简洁明了的图形、符号和文字准确地表达出复杂的电气系统、设备或元件的结构、功能和工作原理。

电气制图的目的首先是帮助设计人员清晰地表达自己的设计意图，将设计方案以可视化的形式呈现出来。

这不仅便于团队成员之间的沟通交流，还能在设计的早期阶段发现潜在的问题，提前进行优化。

电气制图也是电气工程师用来记录和传达技术信息的一种重要手段。

电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式，是电气工程设计中不可或缺的环节。

电气工程制图主要包括构图和管线图两部分。

为了更好地理解电气工程制图，以下是制图过程中的一些基础知识。

一、标准符号在电气绘图中，为了保证其严密性、准确性和可读性，必须遵循一定的规范和标准符号，通常来说，我们称之为元件和符号。

这些标准符号是在不同的电气设备制造厂家，不同的行业和国家之间协调一致的。

通过这些标准符号，我们可以对不同的元件进行准确的理解和沟通。

标准符号分类很广泛。

具体而言，包括电源，开关，变压器，图案元素和线路以及其他非常重要的元件。

二、电气的组成要素在电气工程制图的过程中，常见的组成要素包括电源、负载、导线、开关，其他元件的组成要素。

具体而言，电源是指将电能转换成其他形式的元件。

负载是指电路中获取电能的元件。

导线是电路中传递电能的元件。

开关是电气设备中一种常见的控制元件。

然而，其他元件的组成要素是根据具体设备不同而不同的，需要根据情况进行具体分析和理解。

三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。

这些连接方式包括内部联锁、外部联锁和并联。

在内部联锁中，元件的控制引脚连接在同一元件内。

在外部联锁中，元件的控制引脚连接在不同元件之间。

并联则指多个元件连接到相同的控制信号上。

四、绘图工具和技术在电气工程制图的过程中，使用绘图工具和技术对图纸进行制作和修饰非常重要。

像AutoCAD这样的电子绘图工具非常流行，但手绘图仍然是一种有效的方式，仍被广泛应用于电气工程制图的过程中。

在手绘图的过程中，需要具备精细的笔触和精确的勾画方法。

在电气工程制图的过程中，还有许多特殊的绘图技术和工具需要使用。

综上所述，以上是电气工程制图中的一些基础知识。

在电气工程制图的过程中，标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。

理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。

电气制图与识图复习1.电路方框图和电路原理图相比，包含的电路信息比较多。

（×）2.对于较为复杂的电子设备，除了电路原理图之外，往往还会用到电路方框图。

（√）3.同一套电气设备，可以有不同类型的电气图，以适应不同使用对象的要求。

（√）4.电路图在绘制时应注意设备和元件的表示方法。

（√）5.电气接线图中的控制元件位置无需依据它所在实际位置绘制。

（×）6. 电气图的简图不可以定义为用图的形式来表示信息的一种技术文件。

（×）7.接线图是以电路为依据的，因此不要对照电路图来看接线图。

（×）8.阅读图纸的顺序没有统一的规定，可以根据需要自己灵活掌握，并应有所侧重。

（√）9.电气设备的每根连接线各用一条图线表示的方法，称为多线表示法。

（√）10.在电气元器件中，用以连接内部导线的导电元器件，称为端子。

（×）11．电气平面图是表现各种电气设备和线路安装与敷设的图纸。

12．采用单线法绘制的电气系统图，简单，明了，能清楚地注明导线型号、规格、配线方法，给工程量计算带来方便。

1 3．简图是用图形符号，文字符号、安装代号绘制的图。

14．电气接线图是表示电气装置，设备或元件的连接关系，是进行配线、接线、调试不可缺少的图纸。

15.展开式原理图是将电器的各个元件分别绘制在所属的电路中，并按回路的作用组成各个环节。

16. 由交流接触器控制的三相异步电动机正反转线路，设置接触器联锁环节可避免误操作或触点熔焊引起的二相短路事故。

17．在TN—C—S系统中，将进户配电箱的金属外壳接地，称为重复接地。

18. 电压互感器在系统图中文字符号为TA 。

19．一个电气系统可有二、三个甚至更多的电气控制箱和电气设备组成，为了施工方便，可绘制互连接线图来说明各电气设备之间的接线关系。

20. 电气平面图是按简图形式绘制的，平面图中的设备和线路的安装及敷设可用图形符号，文字符号，安装代号。

21．电气设备之间的连结线可用多线法、.单线法、中断法表示。
