电路图专题练习与设计

人教版初中物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。

2．根据下面的实物电路在右边的方框内画出相应的电路图。

3．根据图的实物示意图，在右边虚线框内画出对应的电路图。

4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。

5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。

（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。

7．将图中的实物对应的电路图画在虚线右边。

8．根据如图所示的实物电路，请你在方框内画出对应的电路图。

9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。

10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。

（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。

13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。

15．请根据图1的实物图在如图2方框内画出对应的电路图。

16．根据图所示的电路图连接实物图。

17．根据实物图画出相应的电路图。

18．根据图中所示的实物连接图，在右边的方框中画出电路图。

19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。

注意：实物图导线不得交叉。

20．请你在方框内画出实物图的电路图。

21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。

22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。

（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。

24．画出该实物电路严格对应的电路图。

25．根据左边的电路图，连接右边的实物图。

26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。

初三物理电路作图专题训练(一）1．根据实物连接图,2.根据电路图，连接右图中的实物图。

电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1。

给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2。

某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路。

要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关。

用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是 ( )A. L1、L2是串联B。

L1、L3是串联C。

L1、L2 、 L3是串联D. L1、L2 、 L3是并联2.如图所示的电路中,若要使两灯串联,应闭合开关；若要使两灯并联,就要闭合开关________。

3.关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏4。

如图所示，下列电路中,开关同时控制电灯和电铃的是（）5.请根据左边实物连接的电路图，画出其电路图。

6。

所示电路，以下说法正确的是（)A．只接通S1灯亮,电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响7.如上右图所示，若要A灯亮，B灯不亮,应将开关闭合，若要B灯亮A灯不亮,应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．8.如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

9. L1和L2并联，请在图中错误之处打上“×",加以改正，并在空白处画出正确的电路图。

10。

如图所示，按电路图用笔画线作导线，将元件连接起来。

11.用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：（1)开关K1只控制电灯L1，开关K2只控制电灯L2；（2)共用一个电池组12。

初三物理电路图专题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。

图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。

当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。

四年级电路图专题训练

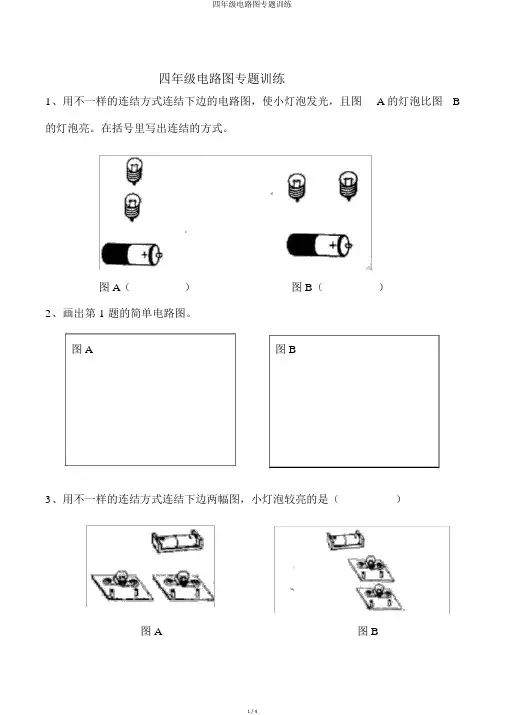

1、用不一样的连结方式连结下边的电路图，使小灯泡发光，且图 A 的灯泡比图 B 的灯泡亮。

在括号里写出连结的方式。

图A（）图B（）
2、画出第 1 题的简单电路图。

图A图B
3、用不一样的连结方式连结下边两幅图，小灯泡较亮的是（）
图A图B
4、画出第 3 题的简单电路图
图A图B
5、连结下边的图片，使小灯泡发光。

5、做个电路检测器，连结实物图，并画出简单电路图。

6、察看下边的手电筒，小灯泡的亮灭是由（）控制的，请画出简单电路图，并画出电流在电路中流动的路径。

7、（1）下列图是红绿灯装置图，红绿灯的连结方式是（），当红灯亮时，绿灯（）；当绿灯亮时，红灯（）（选填亮或不亮）。

（2）画出红绿灯装置的简单电路图。

8、用不一样的连结方式画出下边的电路图，小灯泡比较亮的是（）。

图A图B
10、连结下边的电路图，使开关S1 控制灯泡 L1，S2 控制灯泡 L3。

S1
S2
L2
L1
L3。

专题连接电路图与电路设计类型一连实物电路1．根据电路图，用笔画线表示导线，将实物元件连接起来。

2.根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

3．根据电路图连接实物图。

4．根据电路图连接实物图。

为单刀双掷开关，可以分别与1、2两触点接通)。

5．根据电路图连接实物图(S16．如图所示，现有一个电池组，两个开关和两盏电灯，请你按要求先画出电路图，再按电路图连好图中的实物电路。

要求：只闭合S1，灯L2亮；只闭合S2，灯L2亮。

类型二画电路图7．画出如图所示实物图的电路图。

8．如图所示的四个电路图中与右边实物图相对应的是( )9．将下面两个实物电路画成电路图(画在方框中)，并标出电流方向。

10．根据如图所示的实物图，画出对应的电路图(要求连线要横平竖直，尽量使电路图简洁美观)。

11．根据连接的实物电路画出对应的电路图。

12．如图所示，只需改变一根导线的连接方法，就能使电流表同时测出通过两个灯泡的电流，在要改接的那根导线上打个“×”，再画出改接的导线，并在图示的虚线框内画出对应的电路图。

类型三电路的设计13．(长沙中考)现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯提示。

小天发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中合理的是( )14．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是( )15．(兰州中考)某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是( )16．一只玩具猫外形如图所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一起发光。

把你猜想的猫体内的电路图画在方框内。

17．家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合，压缩机开始工作；当冰箱门打开时，开关S门闭合，照明灯发光。

电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上—③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．,<二、根据实物图，画出相应的电路图%<，三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

进行电路设计时，重点考虑两个问题：一是用电器的连接方式．．．．，根据用电器是否实现独立工作．．．．．．．．来确定是串联还是并联；二是看开关的控制作用，确定开关的位置．．．．．。

开关可和用电器串联，也可和用电器并联。

与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。

~1、图1中灯泡L1和L2串联，开关控制两灯的通、断。

在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。

在虚框内画出电路图、并连接实物图。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚框内画出电路图并连接实物图。

|4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

并画出电路图。

|,7、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

画出电路图、并连接实物图。

,8、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。

并画出电路图）9、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。

":四、电路设计3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．。

九年物理第十五章电流和电路专题训练单专题一电路、电路图画法专题训练一、依据电路图连结实物图连结实物图注意：①分清用电器的连结方式②明确元件是在干路上仍是支路上③从电源的正极开始，沿电流的方向连，确立好电流分支点和会合点．．．．．．．④导线要画在接线柱上，导线绝不可以交错．．．．L1 S2S1 AL2L21SS2L1二、依据实物图，画出相应的电路图画电路图注意：①电路元件符号用一致规定的符号；在拐角处；④、线路要连结到位，不可以断点SL1－－＋＋－＋L22S－A－＋＋－＋②、画的线应横平竖直，呈长方形；③、元件符号不要画L2A3A1L1A2A1三、电路设计进行电路设计时，要点考虑两个问题：一是用电器的连结方式，依据用电器能否实现独立工作来确立是串连仍是并联；．．．．．．．．．．．．二是看开关的控制作用，确立开关的地点。

开关可和用电器串连，也可和用电器并联。

与用电器串连时开关．．．．．闭适用电器工作，断开不工作，而与用电器并联时是开封闭适用电器不工作〔被开关短路〕，断动工作。

1、图 1 中灯泡 L1和 L2串连，开关控制两灯的通、断。

在虚框内画出电路图、并连结实物图2、图 2 中灯泡 L1和 L2并联，开关同时控制两灯的通、断。

在虚框内画出电路图、并连结实物图。

3、图 3 中灯泡 L1和 L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚框内画出电路图并连结实物图。

4、图 4 中灯泡 L1和 L2并联， S 是总开关， S1只控制灯泡L1， S2只控制灯泡L2。

虚框内画出电路图连结实物图。

5、图 5 中灯泡 L1和 L2并联， S 是总开关， S1只控制灯泡L1， S2只控制灯泡L2。

虚框内画出电路图连结实物图。

6、在图 14 中灯泡 L1和 L2并联， S 是总开关，S 1只控制灯泡L1， S 2只控制灯泡L2。

并画出电路图。

7、图 7、图 8、图 9、图 10、图 11、图 12 中两灯并联， S 是总开关， S1只控制灯泡 L1，请画出电路图，并将所缺的导线补上。

一、有关电流表的电路连接专题
1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图。

4、根据左边的电路图，连接好右边的实物图。

（导线不允许交叉）
5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

L1
L1
L1
6、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A，A2的示数约为0.9A）
7、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1
测通过L1的电流，电流表A2测量通过L2的电流。

8、对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.。

专题09 电路设计与作图题、故障分析专项训练考点一按照要求设计连接电路1．（23-24九年级上·湖南·期中）小亮家网购了一款人体感应灯，这种灯只有在光线暗（光敏开关闭合）且有人靠近（人体感应开关闭合）时才会自动发光，在人离开时会自动熄灭。

下列电路中符合要求的是（ ）A．B．C．D．【答案】B【解析】根据题意知道，要求灯只有在光线暗、有人体靠近时才会自动发光，在人离开时自动关闭，说明光敏开关和人体感应器同时控制灯泡，即光敏开关和人体感应器、灯泡三者串联，故B符合题意，ACD不符合题意。

故选B。

2．（23-24九年级上·江苏苏州·期中）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。

密码识别成功时仅S1闭合，灯L发光，照亮人脸，人脸识别成功后S2才会闭合，电动机工作，开锁成功。

下列电路设计符合要求的是（ ）A．B．C．D．【答案】A【解析】A．根据题意知，只S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。

由图知，只S1闭合，灯L发光，再S2闭合，电动机M也工作，故A符合题意；B．由图知，只闭合S1时，灯和电动机就能工作，故B不符合题意；C．由图知，只闭合S1时，灯L不发光，电动机工作，故C不符合题意；D．由图知，只闭合S1时，电动机和灯都工作，故D不符合题意。

故选A。

3．（23-24九年级上·山东淄博·期中）为了交通安全，驾驶员必须使用安全带。

某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关1S闭合，提示灯亮；系上安全带后，开关2S也闭合，提示灯灭。

如图所示的四个选项中，符合电路设计要求的是（）A．B．C．D．【答案】A【解析】A．如图所示，驾驶员坐上驾驶座位未系安全带时，开关1S闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关2S也闭合，灯被短路，提示灯灭，故A符合题意；B．如图所示，驾驶员坐上驾驶座位未系安全带时，开关1S闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关2S也闭合，电阻被短路，灯会更亮，故B不符合题意；C．如图所示，驾驶员坐上驾驶座位未系安全带时，开关1S闭合，提示灯亮；系上安全带后，开关2S也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；D．如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关1S闭合，灯泡断路，提示灯不亮，故D不符合题意。

第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）;A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。

-图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=、I B=、I C=，在表格中记录数据后，下一步应该做的是（）~A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。

当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小…D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。

八年级科学电路图专题练习1．用一只开关可以同时控制两盏灯，那么这两盏灯( )A ．一定是串联B ．一定是并联C ．可以串联也可以并联D ．不能这样连接2．以下关于电流的说法正确的选项是( )A ．在电路中，电流从电源的正极流向负极B ．在金属导体中，电子的移动方向与电流方向一样C ．只有正电荷的定向移动，才能形成电流D ．只有自由电子的定向移动，才能形成电流3．如图四个电路图中，与实物图对应的是( )4．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是( )A ．电路出现了短路B ．电路出现了断路C ．用电器太多D ．供电电压偏低了5．使用电池时，不允许用导线把连接起来，造成短路，干电池对电路供电的时候，它把储蓄的能转化为能。

6．如右图所示的电路中，如果使L 1，L 2串联，应闭合开关，断开开关，如果使L 1，L 2并联，就闭合开关，断开开关。

7．如右图电路中，①当S 1，S 2都断开时叫路；②当S 1，S 2都闭合时叫路；③当S 1闭合，S 2断开时叫路；④当S 1断开，S 2闭合时叫 ____路；8．教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是联。

学校的总开关假设断开，教室里的灯会全部熄灭，可见总开关是接在路上的9、 电路由________、________、_______和________等元件组成。

处处连通的电路叫做______路，_______路时电路中没有电流。

电路的两种根本连接方法是_____联和_____联S 3 L 1 L 210．金属外壳的手电筒里的干电池是电路中的______，小灯泡是电路的______，按钮是电路的______，手电筒的外壳相当于电路的_____11、学校实验室常用的电流表有______个接线柱，有______个量程，当使用“－〞“3”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______，假设使用“－〞和“0.6”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______。

中考物理电路图解题步骤及专题练习题（含答案解析）一、画电路图题型首先，画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、明确每个元件的位置，然后作图3、看图连元件作图。

4、根据要求设计电路。

5、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

1、看实物画电路图关键是在看图，图看不明白，就无法作好图。

中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

2、明确元件位置后作图顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

3、看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

电路图练习题1、如图所示的电路中，正确的是 ( )2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、 L3是串联D、L1、L2 、 L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

第3题第2题4、关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、请根据左边实物连接的电路图，画出其电路图。

7、如图(7)所示电路，以下说确的是 ( )A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．15、在下左图中，根据实物图，画出相应的电路图．16、根据右上图所示的实物图，画出电路图．17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．18、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)19、请把图4-9中的电路元件连成电路图。
