人教版九年级的物理电功率测试题与标准答案.doc

第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）A ．时间B ．电流C ．电功D ．电功率2．想象一下，假如没有电流的热效应，下列设备还能工作的是（ ）A.白炽灯B.电烤箱C.电炉子D.电视机3．如图所示,小雨将两只鸡蛋举高2米，所做的功最接近于（ ）A ．0.02 JB ．0.2 JC ．2JD ．20 J4．居民楼有一户的电能表的表如图所示，某同学发表了以下几种意见，你认为正确的是（ ）A ．这户居民累积消耗电能1385度B ．这个电能表接能接在380V 的电路中使用C ．这户居民能同时使用1000W 的电饭煲和1500W 的空调D ．这个电能表中间铝盘转过30转，所计量的用电器消耗的电能是3.6×104J5．如图所示，用大小不同的力（F 1＞F 2＞F 3）将质量为m 的物体在不同的接触面上沿力的方向移动相同的距离S ，力在三个过程中所做的功分别为W 1、W 2、W 3，则（ ）A ．123W W W >>B ．123W W W <<C ．123W W W =<D ．123W W W ==6．下列仪器中能用来测量电功的是（ ）A．电压表 B．电流表 C．电能表 D．测电笔7．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（）A．小灯泡正常发光时的电阻为2.50B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗C．向右移动滑片时,电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J8．如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。

给我一个支点，可以撬起整个地球。

——阿基米德《电功率》检测题一、单选题1．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是A．12V，2W B．9V，1.5W C．10V，2W D．10V，1.5W2．下列用电器中，利用电流热效应工作的是A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯3．甲、乙两个灯泡的铭牌分别是“220V 25W”和“220V 100W”，若两灯灯丝材料、长度相同，关于这两个灯泡的描述正确的是( )A．甲灯的灯丝粗，电阻大 B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小 D．乙灯的灯丝粗，电阻大4．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A．1.6W B．2.4W C．3.4W D．4.0W5．本学期由于新冠肺炎疫情的原因，我市将学期结束时间推迟至7月18日。

学校考虑到7月份的高温天气对学习的影响，决定为全校40个教室每个教室装上2个立式空调。

采购方案甲打算购买的能效等级3级，能效比为3.0，额定输入功率为2000W的空调（能效比是指空调器在制冷运行时，制冷量与有效输入功率之比，能效等级越高，相同情况下越节能）。

而采购方案乙则打算购买能效等级1级，能效比为4.0的空调。

若教室内所需的制冷量相等，每个教室按照每天工作8小时计。

则这个学校如果按照乙方案实施，可以比甲方案每天节约多少电能。

（）A．32kW h⋅B．160kW h⋅C．320kW h⋅D．640kW h⋅6．下列几个家用电器中，工作时把电能全部转化为内能的是（）A．收音机B．电子手表C．电视机D．电饭煲7．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是A．此实验在探究电热Q与电阻R是否有关B．通过R1的电流和通过R2的电流大小相等C．电阻R1两端的电压和R2两端的电压相等D．通电后，A管的液面将会比B管的液面高8．下列数据最符合实际的是A．一瓶标有“550ml”未开封的矿泉水，其中水的质量约为1kg B．温水的温度为40℃C．家用轿车发动机的最大功率0.1kW D．北京二环路全长约为2.8km9．把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220V的电路中，下列说法中正确的是（）A．100W灯泡比40W灯泡亮B．40W灯泡两端的电压较高C．100W灯泡的实际功率大于它的额定功率D．40W灯泡的实际功率大于它的额定功率10．下列对生活中一些物理量的估测，不正确的是（）A．家用节能灯正常工作时，功率大约是20WB．家用电热水壶正常工作时的电流约为4AC．对人体安全的电压是36VD．空调正常工作1小时消耗的电能大约为63.610J11．根据你对生活中物理量的认识，下列数据中最接近生活实际的是（）A．人正常心跳一次的时间约2sB．中学生的课桌高约为1.5mC．一个中学生的质量约为5kgD．挂壁式空调的额定功率约1.2kW12．如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（）①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。

人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。

人教版九年级下册物理第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共30分)1．下列用电器正常工作时，功率接近1 200 W的是( )A．白炽灯 B．空调 C．电视机 D．洗衣机2．夏天到了，相比于空调，使用电风扇更节能环保。

如图所示的是一款电风扇的“挡位”旋钮，当由2挡位调至3挡位时，能够吹出更强劲的风，则相较于2挡，下列关于3挡的说法正确的是( )A．消耗电能更多B．消耗电能更快C．消耗电能更少D．消耗电能更慢3．下列属于防止电流热效应产生危害的实例是( )A．家里使用电热水壶烧水B．利用电视机后盖的小孔散热C．家里使用电饭锅煮饭D．小佳妈妈使用电熨斗熨衣服4．a、b、c三盏灯分别标有“110 V20 W”“220 V40 W”“36 V350 W”字样，若三盏灯都正常发光，则它们的亮度情况是( )A．a灯最亮 B．b灯最亮 C．c灯最亮 D．三盏灯一样亮5．定值电阻R1标有“10 Ω 1 A”字样，R2标有“15 Ω0.6 A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是( )A．R1、R2并联时，通过干路的最大电流为1.6 AB．R1、R2并联时，R2的最大功率为9 WC．R1、R2串联时，电源电压最大为19 VD．R1、R2串联时，R1的最大功率为3.6 W6．如图所示的为明明家的电能表，他将新买的电水壶单独接入电路时，发现电能表的转盘在1 min内转了6 r。

下列关于电能表和电水壶的说法正确的是( )A．电能表应接在家庭电路的总开关之后B．为了不损坏电能表，明明家同时使用的用电器的总功率不能超过2 200 W C．电水壶的实际功率为600 WD．该电能表此时的读数为11 234 kW·h7．有一个定值电阻R和一只小灯泡L，流过它们的电流与其两端电压的关系如图甲所示，把它们并联在电路中，如图乙所示。

闭合开关S，这时电流表示数为0.6 A，则电源电压和小灯泡的电功率分别是( )A．2 V 0.3 W B．2 V 0.4 W C．1.5 V 1.75 W D．1.5 V 0.6 W 8．探究“小灯泡的电功率”的实验电路如图甲所示，实验中选择规格为“2.5 V”的小灯泡，得到的U－I图象如图乙所示。

九年级物理全一册第十八章《电功率》测试卷-人教版（含答案）一、单选题1．如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（）A．电流表示数显示身高，身高越高示数越大B．电压表示数显示身高，身高越高示数越大C．身高越高，R消耗的电功率越小D．身高越高，电路消耗的总功率越大2．如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，小灯泡标有“3V，1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．电压表的示数变化范围是“0~3 V”B．滑动变阻器接入电路的阻值变化范围是“3.75~15 Ω”C．小灯泡的最小功率是0.6 WD．电路总功率变化范围是“1.2~1.8 W”3．小南在网上看到一款外贸出口量较大的家用电饭锅。

在浏览商品详请的介绍中，仔细观察了如图所示的铭牌，发现这款电饭锅在家中无法使用。

他的判断是根据该电饭锅的（）A．电功率B．电压C．电流D．电阻4．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903 kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的圆盘转了60转D．电能表上的“220V”表示这个电能表应该在220V的电路中使用5．一块手机电池的背面印有如图所示的一些符号，另外在手机使用，说明书上还写有“通话时间3h，待机时间100h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8W，0.054W B．3.6W，0.108WC．648W，0.0194W D．0.6W，0.018W6．如图为某居民家的电能表铭牌。

只开启该电能表所在电路中的某个用电器，测得6min内输出160个脉冲（imp），则这个用电器有可能是（）A．空调机B．液晶电视机C．排风扇D．节能灯7．如图所示，闭合开关，将滑动变阻器的滑片向上滑动，下列说法正确的是（）A．灯泡变暗，电压表示数变大B．电路消耗的总功率变小，电压表示数不变C．灯泡亮度不变，电压表示数不变D．电路消耗的总功率变大，电压表示数变小8．一只电烙铁的额定电压是220V，在额定电压下工作时的电阻是1210Ω，在额定电压下通电10min产生的热量为（）A．4×102J B．2.4×104J C．2.2×103J D．1.32×105J9．一位电视台记者在讲到某工厂上半年节电5000kW h 的时候，手举一只理发用的电吹风说：“这只电吹风是500W的，也就是0.5kW，这个厂节省的电力可以开动10000 个这样的电吹风。

人教版初中物理九年级第18章《电功率》测试试题（含答案）第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．下列四个节能灯，均接在36V电压下工作，能正常发光的是（）A．220V 18W B．220V 9W C．12V 18W D．36V 9W2．下列家用电器中，正常工作时电流最接近0.5安的是（）A．电饭煲 B．电视机 C．电熨斗 D．空调器3．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机遥控器 D．电视机4．下列物理量的估计最接近实际的是（）A．液晶电视机正常工作时的电流约为10 ＡB．家用空调的额定功率约为50 WC．对人体安全的电压为220 VD．一节新干电池的电压约为1.5 V5．用电器通电时都会发热，下列哪种用电器可以认为是将电能全部转化成了内能( )A．电吹风 B．电熨斗 C．电风扇 D．电视机6．小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是：（）A．电阻丝总长度变短，总电阻变小，电流变大B．电阻丝总长度变短，总电阻变大，电流变小C．接头处电阻变小，相同时间内释放的热量更多D．接头处电阻变大，相同时间内释放的热量更多7．将灯L1、L2连接在某电路中，发现灯L2比灯L1亮很多，为了确定两个灯是怎样的连接方式，小明用电压表测得两个灯两端的电压都是2V，下列说法正确的是（）A．两个灯一定是串联 B．两个灯一定是并联C．两个灯的规格一定一样 D．两个灯可能是串联也可能是并联8．小明家的电能表月初的数字是，月末表盘的示数如图所示。

若按0.5元/kW•h的标准收费，他家本月应缴纳电费元。

若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W．（）1 / 9A．420元，1200W B．42元，1000WC．4.2元，1200W D．42元 1200W9．小灯泡L1和L2分别标有“2.5V 0.3A”、“3.8V 0.3A”将L1和L2分别采用如图甲、乙所示的方式与同一电源连接，闭合开关S后，L1和L2都能发光，不考虑灯丝电阻的变化，下列说法正确的是（）A．L1的电阻大于L2的电阻B．甲图中通过L1的电流大于通过L2的电流C．乙图中L1、L2两端的实际电压相等D．甲、乙两图中L1的实际功率小于L2的实际功率10．如图甲所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系如图乙所示，分析实验数据，下列说法正确的是（）A．电源电压为14V B．滑动变阻器的最大阻值为60ΩC．定值电阻R1为15Ω D．电路消耗的最大功率8.4W11．妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W 的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A．220V 5A B．220V 15A C．220V 20A D．220V 30A 12．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、人教版初中物理九年级第18章《电功率》测试试题（含答案）3 / 9B ，闭合开关S ，L 正常发光，电路的总功率为4.8W ，此时灯泡L 的（ ）A ．电压为7VB ．电流为0.3AC ．电阻为20ΩD ．功率为3W13．电工师傅常用一只标有“220V、40W”的灯泡Lo(检验灯泡)取代保险丝，来检查新安装的照明电路中每个支路的情况。

九年级物理电功率检测题（Word版含答案）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

一、选择题1．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W2．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。

则当另一阻值为2R的电阻，通过电流是2I时，在同样的t时间内产生的热量为（）A．2Q B．4Q C．8Q D．16Q3．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏R为保护电阻；显示仪是由电流表或电压表改装而电阻，用于靠近人体测温，定值电阻成。

在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大4．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。

移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω5．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为5.4WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为10W6．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大7．如图所示，L1、L2两个白炽灯泡的额定电压相同。

闭合开关，看到L1灯发光、L2灯不发光的现象。

则下列说法正确的是（）A．通过L1灯的电流大于L2灯的电流B．L1灯的额定功率小于L2灯的额定功率C．L1灯的阻值比L2灯的阻值小很多D．L1灯的实际功率小于L2灯的实际功率8．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（）A．电阻大B．功率大C．功率小D．电流小9．下列数据最接近实际的是（）A．LED节能台灯的电功率约为500W B．人体的电阻约为100ΩC．手持测温仪电池的电压约为220V D．家用电冰箱正常工作的电流约为1A 10．下列几个单位中，不属于电能单位的是（）A．千瓦B．度C．千瓦·时D．焦耳11．家用洗衣机的主要部件是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，每分钟产生的热量为960J，则下列说法中不正确．．．的是（）A．电动机的功率为440W B．电动机线圈的电阻为110ΩC．电动机的发热功率为16W D．电动机被卡住不转动时，电功率为12100W12．如图所示，电源电压不变，R是定值电阻。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

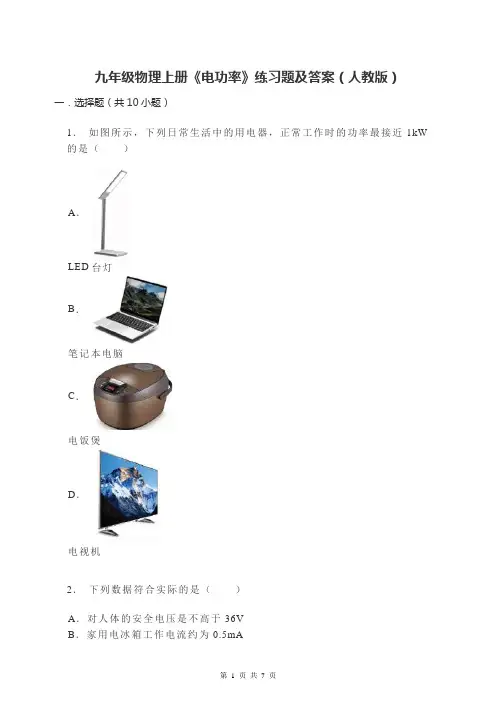

九年级物理上册《电功率》练习题及答案（人教版）一．选择题（共10小题）1．如图所示，下列日常生活中的用电器，正常工作时的功率最接近1kW 的是（）A．LED台灯B．笔记本电脑C．电饭煲D．电视机2．下列数据符合实际的是（）A．对人体的安全电压是不高于36VB．家用电冰箱工作电流约为0.5mAC．水的比热容为4.2J/（kg•℃）D．家用照明灯泡功率为600W左右3．下列说法中正确的是（）A．电源的作用是给用电器两端提供电压B．用电器功率越大，电流通过它时做的功就越多C．灯泡的亮暗是由它的额定功率决定的D．用超导体制成发热体可产生更多的热量4．实验电路如图所示，下列说法错误的是（）A．闭合开关，向左移动滑片小灯泡变亮B．闭合开关，向右移动滑片电压表示数变小C．这个电路可以探究电功率与电压的关系（只利用图中器材）D．这个电路不能探究电流与电压的关系5．一个标有“220V 1000W”的电热器，根据铭牌推算，下列说法错误的是（）A．额定电压为220VB．额定功率为1000WC．正常工作时的电阻为484ΩD．一度电可以供它正常工作1h6．下列说法中，不正确的是（）A．洗澡水适宜的温度大概是40℃B．一盏日光灯正常工作时电流约1.5AC．壁挂空调额定功率约1200WD．一名初二男生双脚站立时对地面的压强约为1.6×10 4 Pa7．在如图所示的电路中，电源电压为6V且保持不变。

只闭合开关S 1 ，电流表示数为0.4A；再闭合开关S 2 ，电流表示数变化了0.2A；设开关S 2 闭合前后R 1 消耗的电功率的变化量为ΔP 1 ；则关于R 2 的阻值及ΔP 1 的值分别为（）A．R 2 =5ΩΔP 1 =2WB．R 2 =10ΩΔP 1 =2WC．R 2 =5ΩΔP 1 =1.6WD．R 2 =10ΩΔP 1 =3.6W8．如图所示电路中，L 1 、L 2 是两只完全相同的灯泡，a、b是两段合金丝。

初三物理电功率测试卷 ( 有答案 )一、电功率选择题1．如图所示是 “探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气， R 1 2 3， 当开关 S 闭合后，下列说法正确的是（）=R =RA. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻 R 1 和R 的电流相等2C. 通电一段时间后，右边 U 形管内液面的高度差比左边小D. 该实验装置是利用U 形管中液体的热胀冷缩来反映电阻放出热量的多少的 【答案】 C【解析】 【解答】解： A 、装置中 R 2 3 并联后再与 111 2 3， 而、 R R 串联，通过 R 的电流 I =I +II =I3 ， 所以右边容器中通过 R 的电流 I是左侧通过R 电流的一半，即是研究电流产生的2331热量与电流的关系，故 A 错误；B 、由图知，通过 R 1 的电流 I 1=I 2+I 3 ， 而 I 2=I 3 ， 所以通过电阻 R 1 和 R 2 的电流不相等，故 B 错；C 、左右两容器中的电阻相同，而通过电阻R 1 的电流大于 R 2 的电流，通电时间相同，由Q=I 2Rt 可知，左边容器中的电阻产生的热量多，左边 U 形管内液面的高度差比右边U 形管内液面的高度差大，故C 正确；D 、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起 U 型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故 D 错误． 故选 C ．【分析】 A 、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B 、根据串、并联电路的电流大小关系分析判断C 、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q 放 =I 2Rt 分析判断；D 、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过 U 型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示，电源电压不变，先闭合 S 1 ， 再闭合 S 2 ， 下列说法正确的是（ ）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】 B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测 R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合 S2， R2被短路，电路为 R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC 不符合题意；B、电源电压不变，电流变大，根据P=UI 可知，电路的总功率变大， B 符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变， D 不符合题意。

第十八章《电功率》检测题一、单选题1．如图所示是电学中常见的电路图，在A、B两点间分别接入下列选项中加的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）A．探究电流与电压的关系———改变定值电阻．．．．两端电压B．探究电流与电阻．．的关系——调节电阻两端电压成倍数变化C．测量定值电阻．．．．的阻值——保持定值电阻两端电压不变D．测量小灯泡．．．的电功率——改变小灯泡两端电压，求平均电功率2．图甲是小灯泡L和电阻R的I﹣U图像。

将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。

电源两端电压保持不变，下列说法中正确的是（）A．电源电压为3VB．只闭合S1时，小灯泡L的电阻为2ΩC．再闭合S2后，电流表的示数增加0.5AD．再闭合S2后，在1min内电阻R产生的热量为48J3．小明在探究某个科学问题时，把阻值恒定为R1、R2（R1=R2）的两段电热丝分别放在两个完全相同的烧瓶中，烧瓶中分别盛有质量和初温均相同的两种不同液体，并连接成如图所示的实验电路，实验中所用温度计完全相同。

则下列说法正确的是（）A．该装置可用来探究物质的吸热能力跟物体的种类是否有关B．该装置可用来探究物质的吸热能力跟物体的质量是否有关C．该装置可用来探究电流通过导体产生热量跟导体的电阻是否有关D．该装置可用来探究电流通过导体产生热量跟导体中的电流是否有关4．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（）A．若两灯正常工作，则甲、乙灯泡串联B．若两灯串联，则电流通过甲、乙灯泡做功一样多C．若两灯串联，则电流通过乙灯泡做功较快D．若两灯并联，电路两端允许加的最大电压是6V5．如图所示电路，电源电压保持不变。

闭合开关，当滑动变阻器的滑片P从一端滑到另一端的过程中，两个电阻的U～I关系图像如图所示。

九年级物理第十八章《电功率》综合测试卷-人教版（含答案）一、选择题（本大题共12小题）1．如图所示电路的电源电压保持不变，闭合开关S后，将滑动变阻器的滑片向左移动的过程中（）A．电流表示数变小B．电压表示数不变C．两表示数之比不变D．电阻R1的功率变小2．下列用电器利用电流热效应工作的是（）A．平板电脑B．智能手机C．电视机D．电热毯3．从发电站到用电地区，通常都有一段相当长的距离。

根据焦耳定律，目前采用高压输电的方式可以减少远距离输电中的电能损失，因为这样减小了输电线中的（）A．电压B．电流C．电阻D．通电时间4．将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（）A．两只小灯泡的电阻之比R1:R2＝2:1B．两只小灯泡的实际功率之比P1:P2＝4:1C．小灯泡L1可以正常发光D．电路消耗的总功率为3W5．我国对超导体新材料的研究被收录在《改革开放先锋创新发展引擎﹣﹣中国科学院改革开放四十年》一书中，并高居榜首。

超导现象指的是某些物质在很低的温度时，如铝在﹣271.76℃以下，铅在﹣265.95℃以下，电阻就变成了0。

假如某种超导体新材料已经可以在常温下使用，你认为这种材料最适合用来做（）A．保险丝B．电炉丝C．输电导线D．灯丝6．如图所示是定值电阻R和小灯泡L的U﹣I图像，下列依据图像信息的判断正确的是（）A．当通过R的电流为0.1A时，它两端的电压为1VB．当L两端电压为2.5V时，其电阻为10ΩC．将R和L串联，若电流为0.3A，则电路消耗的总功率为0.6WD．将R和L并联，若电压为1V，则电路的总电流为0.4A7．如图所示的仪表装在家庭电路中，它是用来测量整个家庭电路中所有用电器在一段时间内消耗的（）A．电能B．电流C．电功率D．电压8．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大阻值R=60Ω。

人教版九年级物理第十八章《电能电功率》测试题（含答案）温故互查以二人小组叙述下列知识点。

（互相讲、听、检查）1．电能单位间的换算。

2. 电功的计算。

3.电能表上各个参数的物理意义是什么？4.电功率单位间的换算。

5.电功率的计算公式。

自学检测1.家用的手电筒，用干电池做电源，正常发光时电流为0.32A ，小灯泡的电功率接近于（ ）A.1WB.10WC.0.1KWD.1KW2.小明家中的电能表如图3所示，从表盘信息可知，小明家接 入的用电器总功率不能超过 W ．当家里只有微波炉工作时，电能表在1min 内转60转，则微波炉消耗的电能为 J ．3.下列关于电功率的说法，正确的是（ ）A.用电器的电功率越大，所做的功越多B.用电器的电压越高，电功率越大C.用电器做功用的时间越短，其电功率越大D.用电器的电功率越大，表示它做功越快kw.h220V 50H10（20）A600revs/kW ·h 0 3 1 4 5kw.h 220V 50H 10A 3600revs/kW ·h3 5 3 6 8 （2） （3）4.很多家用电器可以用遥控器关机而不用断开电源，这种功能叫待机状态，这一功能虽给人们带来了方便，但用电器在待机状态下仍要消耗电能都鲜为人知，如小华家所有用电器待机状态时总功率为21W，每天处于待机状态的时间为20h，则一个月（30天）因用电器待机而浪费的电能为kW•h5.小明家新换了一种电子式电能表，它用一个发光二极管代替普通电能表的转盘，发光二极管闪烁一次表示转盘转动一圈，电子式电能表参数是3200imp/kwh．小明想利用这只电能表和钟表测量新买的微波炉的电功率．（1）小明的实验方法是：先关闭家里其它用电器，只让微波炉工作，从电能表红灯闪烁开始记时，当电能表的红灯闪烁320次时，所用的时间为5min，则微波炉的电功率为W．（2）当小明用同样的方法测家中电热水器的电功率时，发现电能表红灯闪烁更快，这说明电热水器消耗电能比微波炉一些．（3）小明在买微波炉时，听到两种说法：一种说法是微波炉很省电，用它加热食品花不了多少电费，另一种说法是微波炉很费电，微波炉一开就“烧保险”前者是从的角度说的，后者是从的角度说的．巩固训练1.妮妮家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，应选用以下哪种电能表最合适（）A.220V 5AB. 220V 15AC. 220V 20AD.220V 30A2.电子式电能表表盘上标有“3000imp/(kW·h) 字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间内消耗的电能为 KWh，它的电功率是 W。

人教版初中物理九年级上册18.2电功率习题（含答案）18.2电功率一、选择题1．关于电功率，下列说法正确的是()A．用电器消耗的电能越多，电功率越大B．用电器消耗电能的时间越短，电功率越大C．用电器消耗的电能越多，用的时间越长，电功率越大D．相同时间内，用电器消耗的电能越多，电功率越大2．下列几种常见的用电器，正常工作时的功率最接近1 000 W的是()A．电子计算器B．电灯C．电饭锅D．电风扇3．下列单位中，不是电功率单位的是()A．千瓦时B．瓦特C．焦耳/秒D．千瓦4．某家庭用电器的总功率不超过2 100 W，应选择的合适的电能表是()A．380 V 5 A B．380 V10 AC．220 V 5 A D．220 V10 A5．下列家用电器中，功率约1 kW的是()A．空调B．台灯C．洗衣机D．电风扇6．一只电阻两端的电压由3 V增大到4 V时，通过该电阻的电流增加了0.25 A，则该电阻消耗的电功率增加了()A．0.25 W B．1.75 W C．0.75 W D．1 W7．甲、乙两盏灯的电阻分别为R1和R2，且R1＝3R2，如果将这两盏灯串联接在某电源两端，则甲、乙两盏灯功率之比是() A．1∶3 B．1∶9 C．3∶1 D．9∶18．标有“220 V100 W”字样的家用电器正常工作时的电功率() A．大于100 W B．小于100 WC．等于100 W D．无法确定9．一只灯泡标有“PZ220 15”的字样，其意义是()A．这只灯泡在220 V的电压下的功率是15 WB．这只灯泡在任意实际电压下的功率是15 WC．只要这只灯泡发光，其实际电压一定是220 VD．220 V是它的最低电压，15 W是它的最小功率10．小科做作业时，电灯突然变暗，其原因可能是()A．电灯的实际电压变大B．电灯的额定电压变小C．电灯的实际功率变小D．电灯的额定功率变小11．某房间原来只接有一只标有“PZ220－40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将()A．变亮B．变暗C．不变D．无法确定12．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。

一、选择题1．为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0 为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。

S闭合后，当有烟雾遮挡射向R的激光时（）A．R0 两端电压增大B．电路消耗的总功率增大C．电压表与电流表的示数之比减小D．增大R0的阻值，可使装置在更低浓度烟雾下才报警2．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W乙>W丙>W丁>W甲C．W甲>W丙>W丁>W乙D．W丙>W丁>W乙>W甲3．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。

接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大4．如下图是华为电脑的电源充电器配件，从这个配件上的各项电学参数可以看出该款适配器工作时的最大输出功率约为（）A．45W B．65W C．180W D．432W5．下列数据符合生活实际的是（）A．手机正常通话时的电流约为5A B．人体的安全电压是36VC．液晶电视的额定功率约为100W D．普通白炽灯泡工作1小时耗电1kW·h 6．将标有“220V 100W”字样的白炽灯泡，接在110V（设此时灯泡的电阻与正常工作时的电阻相同）的电源上，灯泡消耗的实际功率为（）A．100W B．50W C．25W D．10W7．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。

移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω～，电压表的量程为8．如图所示电路中，电源电压保持6V不变，电流表的量程为00.6A0~3V，定值电阻1R的电阻为10Ω，滑动变阻器2R的规格为“20Ω 0.5A”。

人教版九年级物理第十八章《电功率》检测题（含答案）一、填空题1．实验中测小灯泡功率的原理是________，也就是说用_________测出所需的物理量，然后计算出灯泡的功率。

2．一个灯泡上标有“PZ220－100”，它正常工作时的电阻是________Ω，如果把它接入一个110V的电路中，它消耗的功率是________w，与接在220V电路中相比，这时灯泡的亮度要_______一些。

（填“亮”或“暗”）3．小明家新买了一个自动电饭锅，铭牌上部分数据如图所示，正常工作2h耗电_______kW﹒h，合_______J。

4．灯泡Ll标有“6V 3W”的字样，灯泡L2标有“6V 6W”的字样，将它们串联在电路中，要使每个灯泡都不损坏，这段电路两端所加最大电压为______V；灯L 3标有“220V 25W”的字样，灯L4标有“220 V 60W”的字样，将L3、L4两灯串联接到220V的电路中，灯______更亮些。

5．如图电路中，R1=10Ω、R2=20Ω，开关闭合后，电压表示数为6V，则A1的示数是_______A，A2的示数是______A。

5minR2的电功率是______W，R1消耗的电能______J。

6．甲、乙两盏灯分别接在110 伏和220 伏的电路中，则每通过1 库仑电荷量时，甲、乙两灯消耗的电功之比为________；通电时间相等则甲、乙两灯消耗的电功率之比为________，电流之比为________。

二、选择题7．家用的手电筒用干电池作电源，正常发光时电流为0.32A。

小灯泡的电功率接近（）A．1W B．10W C．0.1KW D．1KW8．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮9．一个大功率的用电器，用铝导线连接到电源上，工作时发现铝导线过热，为了使导线不过热，下列不可行的办法是（）A．改用粗细相同的铜导线B．将原铝导线加长1倍C．将原铝导线减短些D．改用较粗的铝导线10．如图所示的电路中，电源电压恒定不变，当开关K闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗11．小红同学在做“探究串联电路的电压规律”实验时，接通开关后，发现L 1亮度较大，L2亮度较小，对这一现象以下分析合理的是（）A．灯泡L2发生了短路B．灯泡L2发生了断路C．灯泡L1两端的电压大于L2两端的电压D．灯泡L2两端的电压大于L1两端的电压12．一个标有“220V 600W”的电炉，想把它接在110伏的电源上使用，而保持原来的电功率不变，下列采取的措施中，正确的是（）A．把电炉丝截去一半B．把电炉丝截成等长的两段再并联C．找一根同样的电炉丝跟原来的串联D．找一根同样的电炉丝跟原来的并联三、实验与探究题（13小题6分，14小题15分，共21分）13．如图为小明同学连接的测量小灯泡额定功率的电路图，图中使用了三节干电池作电源，已知小灯泡的额定电压为3.8V，额定功率大约为1.2W。
