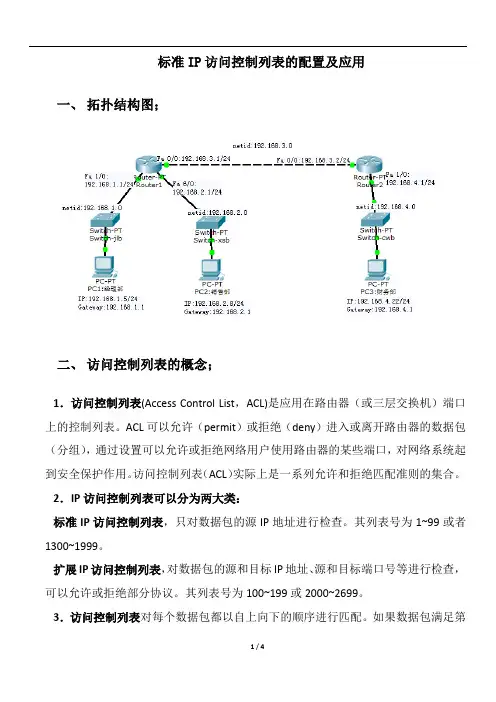

标准IP访问控制列表的配置及应用一、拓扑结构图；二、访问控制列表的概念；1．访问控制列表(Access Control List，ACL)是应用在路由器（或三层交换机）端口上的控制列表。
ACL可以允许（permit）或拒绝（deny）进入或离开路由器的数据包（分组），通过设置可以允许或拒绝网络用户使用路由器的某些端口，对网络系统起到安全保护作用。
访问控制列表（ACL）实际上是一系列允许和拒绝匹配准则的集合。
2．IP访问控制列表可以分为两大类：标准IP访问控制列表，只对数据包的源IP地址进行检查。
其列表号为1~99或者1300~1999。
扩展IP访问控制列表，对数据包的源和目标IP地址、源和目标端口号等进行检查，可以允许或拒绝部分协议。
其列表号为100~199或2000~2699。
3．访问控制列表对每个数据包都以自上向下的顺序进行匹配。
如果数据包满足第一个匹配条件，那么路由器就按照该条语句所规定的动作决定是拒绝还是允许；如果数据包不满足第一个匹配条件，则继续检测列表的下一条语句，以此类推。
数据包在访问控制列表中一旦出现了匹配，那么相应的操作就会被执行，并且对此数据包的检测到此为止。
后面的语句不可能推翻前面的语句，因此访问控制列表的过滤规则的放置顺序是很讲究的，不同的放置顺序会带来不同的效果。
三、技术原理；假设某公司的经理部，销售部和财务部分别属于不同的网段，出于安全考虑，公司要求经理部的网络可以访问财务部，而销售部无法访问财务部的网络，其他网络之间都可以实现互访。
访问控制列表一般是布局于需要保护的网络与其他网络联接的路由器中，即为距离被保护网络最接近的路由器上。
配置标准IP访问控制列表：1.定义标准IP访问控制列表；Router (config)#access-list access-list-number deny/permit source-address source-wildcard/*source-wildcard为数据包源地址的通配符掩码。

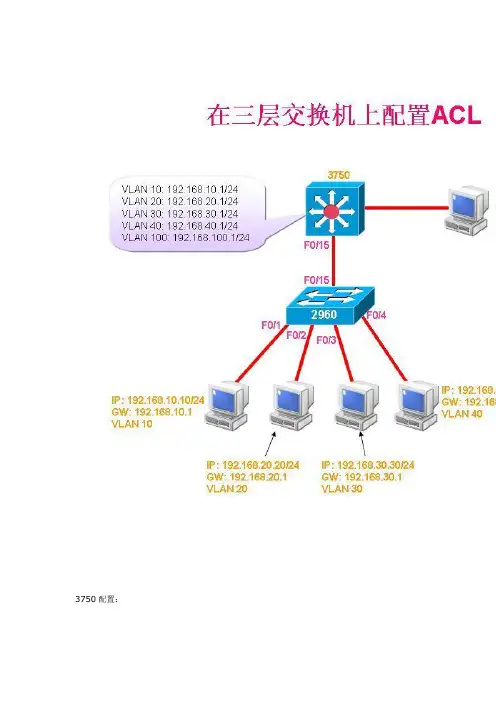

3750配置：3750#conf t3750(config)#int f0/153750(config-if)#switchport mode trunk3750(config)#end3750#vlan database3750(vlan)#vtp server3750(vlan)#vtp domain sy3750(vlan)#vtp password cisco3750(vlan)#vlan 103750(vlan)#vlan 203750(vlan)#vlan 303750(vlan)#vlan 403750(vlan)#vlan 1003750(vlan)#exit3750(config)#ip routing3750(config)#int vlan 103750(config-if)#ip address 192.168.10.1 255.255.255.0 3750(config-if)#no shutdown3750(config-if)#exit3750(config)#int vlan 203750(config-if)#ip address 192.168.20.1 255.255.255.0 3750(config-if)#no shutdown3750(config-if)#exit3750(config)#int vlan 303750(config-if)#ip address 192.168.30.1 255.255.255.0 3750(config-if)#no shutdown3750(config-if)#exit3750(config)#int vlan 403750(config-if)#ip address 192.168.40.1 255.255.255.0 3750(config-if)#no shutdown3750(config-if)#exit3750(config)#int vlan 1003750(config-if)#ip address 192.168.100.1 255.255.255.0 3750(config-if)#no shutdown3750(config-if)#exit3750(config)#end3750(config)#int f0/13750(config-if)#switchport access vlan 1003750(config-if)#end配置ACL3750#conf t3750(config)#access-list 100 deny ip 192.168.10.0 0.0.0.255 192.168.20.0 0.0.0.2553750(config)#access-list 100 deny ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.2553750(config)#access-list 100 permit ip any any3750(config)#access-list 101 deny ip 192.168.20.0 0.0.0.255 192.168.10.0 0.0.0.2553750(config)#access-list 101 deny ip 192.168.20.0 0.0.0.255 192.168.30.0 0.0.0.2553750(config)#access-list 101 permit ip any any3750(config)#access-list 102 deny ip 192.168.30.0 0.0.0.255 192.168.10.0 0.0.0.2553750(config)#access-list 102 deny ip 192.168.30.0 0.0.0.255 192.168.20.0 0.0.0.2553750(config)#access-list 102 permit ip any any3750(config)#ip access-list extended infilter //在入方向放置reflect//3750(config-ext-nacl)#permit ip any any reflect ccna 3750(config-ext-nacl)#exit3750(config)#ip access-list extended outfilter //在出方向放置evaluate//3750(config-ext-nacl)#evaluate ccna3750(config-ext-nacl)#deny ip 192.168.10.0 0.0.0.255 any 3750(config-ext-nacl)#deny ip 192.168.20.0 0.0.0.255 any 3750(config-ext-nacl)#deny ip 192.168.30.0 0.0.0.255 any 3750(config-ext-nacl)#permit ip any any3750(config-ext-nacl)#exit3750(config)#int vlan 40 //应用到管理接口// 3750(config-if)#ip access-group infilter in3750(config-if)#ip access-group outfilter out3750(config-if)#exit3750(config)#int vlan 103750(config-if)#ip access-group 100 in3750(config-if)#exit3750(config)#int vlan 203750(config-if)#ip access-group 101 in3750(config-if)#exit3750(config)#int vlan 303750(config-if)#ip access-group 102 in3750(config-if)#end2960配置：2960#conf t2960(config)#int f0/152960(config-if)#switchport mode trunk2960(config-if)#switchport trunk encapsulation dot1q2960(config-if)#end2960#vlan database2960(vlan)#vtp client2960(vlan)#vtp domain sy2960(vlan)#vtp password cisco2960(vlan)#exit2960#show vtp statusVTP Version : 2Configuration Revision : 2Maximum VLANs supported locally : 256Number of existing VLANs : 10VTP Operating Mode : ClientVTP Domain Name : syVTP Pruning Mode : EnabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0x4D 0xA8 0xC9 0x00 0xDC 0x58 0x2F 0xDD Configuration last modified by 0.0.0.0 at 3-1-02 00:13:342960#show vlan-sw briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/0, Fa0/1, Fa0/2, Fa0/3Fa0/4, Fa0/5, Fa0/6, Fa0/7Fa0/8, Fa0/9, Fa0/10, Fa0/11Fa0/12, Fa0/13, Fa0/1410 VLAN0010 active20 VLAN0020 active30 VLAN0030 active40 VLAN0040 active100 VLAN0100 active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default active2960#conf t2960(config)#int f0/12960(config-if)#switchport access vlan 102960(config-if)#int f0/22960(config-if)#switchport access vlan 202960(config-if)#int f0/32960(config-if)#switchport access vlan 302960(config-if)#int f0/42960(config-if)#switchport access vlan 402960(config-if)#end客户机验证：PC1：PC1#ping 192.168.20.20Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.20, timeout is 2 seconds:U.U.USuccess rate is 0 percent (0/5)PC1#ping 192.168.30.30Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.30.30, timeout is 2 seconds:U.U.USuccess rate is 0 percent (0/5)PC1#ping 192.168.40.40Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.40.40, timeout is 2 seconds:U.U.USuccess rate is 0 percent (0/5)PC1#ping 192.168.100.100Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.100.100, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 104/268/336 ms PC2：PC2#ping 192.168.10.10Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.10.10, timeout is 2 seconds:U.U.USuccess rate is 0 percent (0/5)PC2#ping 192.168.30.30Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.30.30, timeout is 2 seconds:U.U.USuccess rate is 0 percent (0/5)PC2#ping 192.168.40.40Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.40.40, timeout is 2 seconds:Success rate is 0 percent (0/5)PC2#ping 192.168.100.100Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.100.100, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 56/170/336 ms PC3：PC3#ping 192.168.10.10Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.10.10, timeout is 2 seconds:.U.U.Success rate is 0 percent (0/5)PC3#ping 192.168.20.20Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.20, timeout is 2 seconds:U.U.USuccess rate is 0 percent (0/5)PC3#ping 192.168.40.40Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.40.40, timeout is 2 seconds:U.U.USuccess rate is 0 percent (0/5)PC3#ping 192.168.100.100Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.100.100, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 144/218/416 ms PC4：PC4#ping 192.168.10.10Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.10.10, timeout is 2 seconds:.!!!!Success rate is 80 percent (4/5), round-trip min/avg/max = 240/331/508 ms PC4#ping 192.168.20.20Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.20, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 220/288/356 ms PC4#ping 192.168.30.30Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.30.30, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 144/207/268 ms PC4#ping 192.168.100.100Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.100.100, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 96/219/440 ms PC5：PC5#ping 192.168.10.10Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.10.10, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 92/194/284 ms PC5#ping 192.168.20.20Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.20.20, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 144/209/336 ms PC5#ping 192.168.30.30Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.30.30, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 64/184/372 ms PC5#ping 192.168.40.40Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.40.40, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 192/239/308 ms。

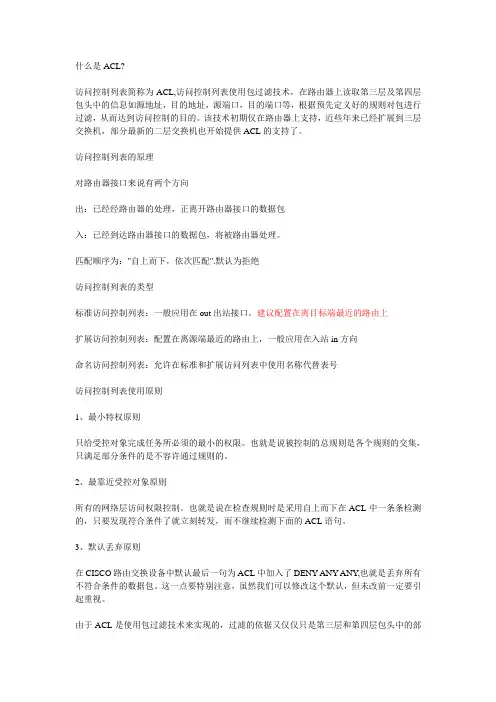

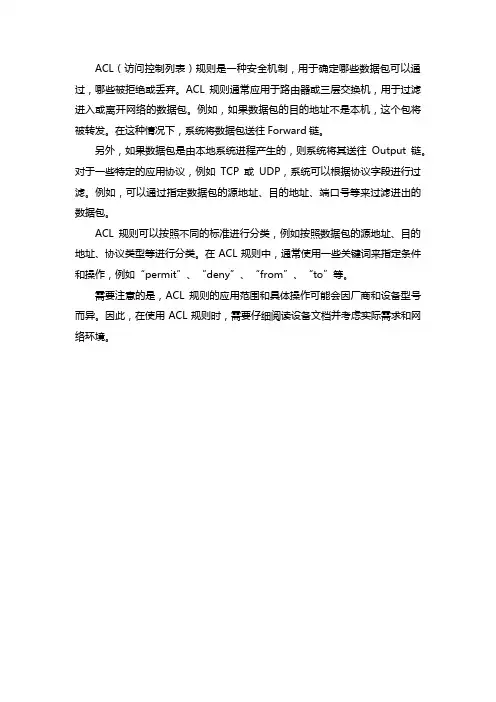

什么是ACL?访问控制列表简称为ACL,访问控制列表使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址，目的地址，源端口，目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。
该技术初期仅在路由器上支持，近些年来已经扩展到三层交换机，部分最新的二层交换机也开始提供ACL的支持了。
访问控制列表的原理对路由器接口来说有两个方向出：已经经路由器的处理，正离开路由器接口的数据包入：已经到达路由器接口的数据包，将被路由器处理。
匹配顺序为："自上而下，依次匹配".默认为拒绝访问控制列表的类型标准访问控制列表：一般应用在out出站接口。
建议配置在离目标端最近的路由上扩展访问控制列表：配置在离源端最近的路由上，一般应用在入站in方向命名访问控制列表：允许在标准和扩展访问列表中使用名称代替表号访问控制列表使用原则1、最小特权原则只给受控对象完成任务所必须的最小的权限。
也就是说被控制的总规则是各个规则的交集，只满足部分条件的是不容许通过规则的。
2、最靠近受控对象原则所有的网络层访问权限控制。
也就是说在检查规则时是采用自上而下在ACL中一条条检测的，只要发现符合条件了就立刻转发，而不继续检测下面的ACL语句。
3、默认丢弃原则在CISCO路由交换设备中默认最后一句为ACL中加入了DENY ANY ANY,也就是丢弃所有不符合条件的数据包。
这一点要特别注意，虽然我们可以修改这个默认，但未改前一定要引起重视。
由于ACL是使用包过滤技术来实现的，过滤的依据又仅仅只是第三层和第四层包头中的部分信息，这种技术具有一些固有的局限性，如无法识别到具体的人，无法识别到应用内部的权限级别等。
因此，要达到端到端的权限控制目的，需要和系统级及应用级的访问权限控制结合使用。
一、标准访问列表(标准ACL)访问控制列表ACL分很多种，不同场合应用不同种类的ACL.其中最简单的就是标准访问控制列表，标准访问控制列表是通过使用IP包中的源IP地址进行过滤，使用访问控制列表号1到99来创建相应的ACL.它的具体格式：access-list access-list-number [permit | deny ] [sourceaddress][wildcard-mask]access-list-number 为1-99 或者1300-1999之间的数字，这个是访问列表号。

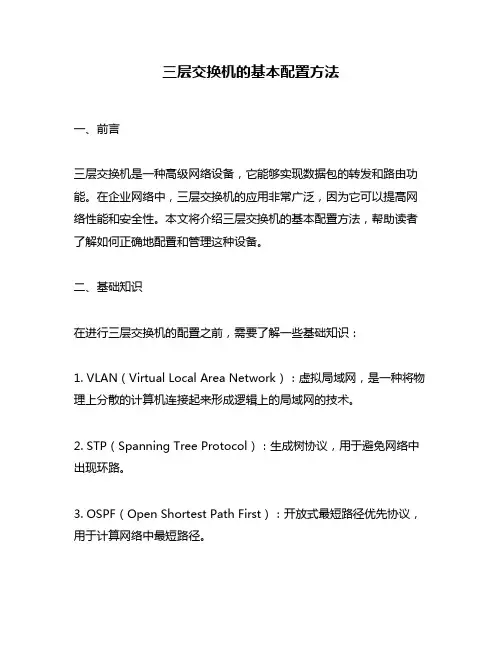

三层交换机的基本配置方法一、前言三层交换机是一种高级网络设备，它能够实现数据包的转发和路由功能。
在企业网络中，三层交换机的应用非常广泛，因为它可以提高网络性能和安全性。
本文将介绍三层交换机的基本配置方法，帮助读者了解如何正确地配置和管理这种设备。
二、基础知识在进行三层交换机的配置之前，需要了解一些基础知识：1. VLAN（Virtual Local Area Network）：虚拟局域网，是一种将物理上分散的计算机连接起来形成逻辑上的局域网的技术。
2. STP（Spanning Tree Protocol）：生成树协议，用于避免网络中出现环路。
3. OSPF（Open Shortest Path First）：开放式最短路径优先协议，用于计算网络中最短路径。
4. ACL（Access Control List）：访问控制列表，用于限制对网络资源的访问。
5. DHCP（Dynamic Host Configuration Protocol）：动态主机配置协议，用于自动分配IP地址和其他网络参数。
6. NAT（Network Address Translation）：网络地址转换，用于将内部IP地址映射为外部IP地址。
7. QoS（Quality of Service）：服务质量，用于优化数据流量传输并确保网络性能。
三、配置步骤下面是三层交换机的基本配置步骤：1. 连接设备首先，需要将三层交换机与其他设备连接起来。
可以使用网线或光纤连接，然后通过串口或SSH等方式进行管理。
2. 设置管理IP地址设置管理IP地址是非常重要的一步，它允许管理员通过网络访问交换机进行配置和管理。
可以使用命令行界面或Web界面设置IP地址。
3. 配置VLANVLAN是将不同的网络设备划分为逻辑上的不同区域，从而提高网络安全性和性能。
可以使用命令行界面或Web界面创建和配置VLAN。
4. 配置STPSTP用于避免网络中出现环路，从而保证网络稳定性和可靠性。
三层交换机配置ACL（访问控制列表）
说明：书本上讲述的ACL主要是应用在路由器上，但现在三层交换机在大中型企业中的应用越来越广泛，三层交换机因拥有路由器的功能而逐渐代替路由器。
ACL 访问控制列表是构建安全规范的网络不可缺少的，但在三层交换机上配置ACL 却不为一些刚进企业的初级网络管理维护人员所知。
在这里我介绍一下在三层交换机上配置ACL的试验过程。
试验拓扑介绍：
三层交换机上配置本地Vlan 实现下层接入层交换机不同Vlan互通。
PC1 VLAN VLAN VLAN VLAN （开启路由功能）路由器上配置
F0/0 PC5
试验步骤：
1、在二层交换机上把相应的PC加入VLAN
查看交换机Switch0
Switch0(config)#show run
！
interface FastEthernet0/1
switchport access vlan 2
!
interface FastEthernet0/2
switchport access vlan 3
!
查看交换机Switch1
Switch1#show run
!
interface FastEthernet0/3
switchport access vlan 4
!
interface FastEthernet0/4
switchport access vlan 5
!
2、在三层交换机上配置相应的本地VALN
Switch(config)#inter vl 2
Switch(config-if)#ip add shut
Switch(config)#inter vl 3
Switch(config-if)#ip add shut
Switch(config)#inter vl 4
Switch(config-if)#ip add shut
Switch(config)#inter vl 5
Switch(config-if)#ip add shut
Switch(config-if)#exi
在接口itnerface f0/1上开启路由接口
Switch(config)#inter f0/1
Switch(config-if)#no switchport
3、在二层交换机和三层交换机之间开启中继链路
4、在路由器和三层交换机上配置动态路由协议RIP
Router（config）#router rip
Router（config）#network （config）# network 三层交换机上配置Switch(config)#router rip
Switch(config-router)#ne
Switch(config-router)#network 、验证各PC互通
PC>ping with 32 bytes of data:
Request timed out.
Reply from bytes=32 time=110ms TTL=126
Reply from bytes=32 time=110ms TTL=126
Reply from bytes=32 time=125ms TTL=126
Ping statistics for Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:
Minimum = 110ms, Maximum = 125ms, Average = 115ms
PC>ping with 32 bytes of data:
Reply from bytes=32 time=94ms TTL=126
Reply from bytes=32 time=125ms TTL=126
Reply from bytes=32 time=125ms TTL=126
Reply from bytes=32 time=109ms TTL=126
Ping statistics for Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:
Minimum = 94ms, Maximum = 125ms, Average = 113ms
6、在三层交换机上配置ACL
注意如果设置不同VALN的PC之间不能互通，则应用的接口应为VLAN对应的本地Llan接口。
设置PC1不能ping通PC3和PC4
Switch(config)#access-list 10 deny host 应用于接口
Switch(config)#inter vl 4
Switch(config-if)#ip access-group 10 out
Switch(config-if)#exi
Switch(config)#inter vl 5
Switch(config-if)#ip access-group 10 out
Switch(config-if)#
或者是
Switch(config)#inter vl 2
Switch(config-if)#ip access-group 10 in
Switch(config-if)#
（注上：此处ACL应用于接口，从PC1到PC3 和PC4，数据流走向是经过三层交换机上配置的本地Vlan2接口进入，再从三层交换机上配置的本地Vlan4出去到达PC3，从本地Vlan5出去到达PC4。
所以在配置ACL时应注意访问控制列表应用于哪儿接口！）
7、验证：
PC1不能ping通PC3和PC4
PC>ping with 32 bytes of data:
Request timed out.
Request timed out.
Ping statistics for Packets: Sent = 3, Received = 0, Lost = 3 (100% loss),
Control-C
^C
PC>ping with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
容易发生的错误分析：可能在学习的时候只是学习了如何在路由器上配置ACL，而不知道在三层交换机上也能配置ACL。
或许有些同学在三层交换机上各接口开启路由接口模式，就把三层交换机当作路由器来配置，虽说三层交换机有路由器的功能，但是一些协议运用起来还是和路由器有差别的。
就比如说这个试验在三层交换机的下连接口f0/5和f0/6上开启路由接口模式，结果是不配置ACL的前提下，各Vlan不通。
所以f0/5和f0/6不能开启路由接口模式。
在Vlan 2、3、4、5之间配置ACL时，要弄清楚数据流的进、出接口，在这里Vlan2、3、4、5之间的数据流的进、出口就是在三层交换机上配置本地Vlan 接口。
其实ACL原理都一样、只要清楚三层交换机上配置ACL和路由器上配置的区别，在三层交换机上配置ACL就简单易行。
