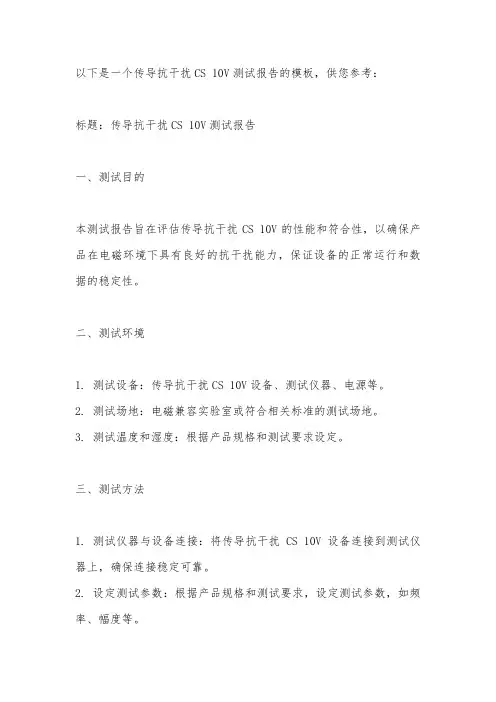

以下是一个传导抗干扰CS 10V测试报告的模板，供您参考：
标题：传导抗干扰CS 10V测试报告
一、测试目的
本测试报告旨在评估传导抗干扰CS 10V的性能和符合性，以确保产品在电磁环境下具有良好的抗干扰能力，保证设备的正常运行和数据的稳定性。
二、测试环境
1. 测试设备：传导抗干扰CS 10V设备、测试仪器、电源等。
2. 测试场地：电磁兼容实验室或符合相关标准的测试场地。
3. 测试温度和湿度：根据产品规格和测试要求设定。
三、测试方法
1. 测试仪器与设备连接：将传导抗干扰CS 10V设备连接到测试仪器上，确保连接稳定可靠。
2. 设定测试参数：根据产品规格和测试要求，设定测试参数，如频率、幅度等。
3. 开始测试：启动测试仪器，对传导抗干扰CS 10V设备进行传导抗干扰测试。
4. 记录数据：记录测试过程中的数据，包括信号波形、幅度、频率等。
5. 分析数据：对记录的数据进行分析，评估传导抗干扰CS 10V设备的性能和符合性。
四、测试结果
1. 数据记录：记录传导抗干扰CS 10V设备在各个测试频点的信号波形、幅度、频率等数据。
2. 性能评估：根据记录的数据，评估传导抗干扰CS 10V设备的性能，包括抗干扰能力、稳定性等。
3. 符合性判断：根据产品规格和测试要求，判断传导抗干扰CS 10V设备是否符合相关标准和要求。
五、结论与建议
1. 结论：根据测试结果，得出传导抗干扰CS 10V设备的性能和符合性评估结论。
2. 建议：根据测试结果和评估结论，提出针对性的改进建议和措施，以提高产品的抗干扰能力和稳定性。
射频场感应的传导骚扰抗扰度测试不确定度评定报告版本号：第1/0版1.目的和范围ISO/IEC 17025：2017《检测和校准实验室能力的通用要求》中条款6.4.5指出：用于测量的设备应能够达到所需的测量准确度或测量不确定度，以提供有效的结果。
为了保证检验结果的高可靠性，有必要对测量仪器中涉及的不确定度来源进行确认，并以此评定测量不确定度。
从而验证检验检测结果的水平是否符合要求，同时为提高本所检验检测工作的质量提供重要依据。
本报告从测量设备和设施方面，对于射频感应的传导骚扰抗扰度测试进行测量不确定度评定。
2.参考标准对于EMC试验项目的测量不确定度评定，主要参考以下标准和规范：●IEC61000-4-6：2013 “Electromagnetic compatibility (EMC) -Part 4-6: Testing andmeasurement techniques -Immunity to conducted disturbances, induced byradio-frequency fields”●ISO/IEC 17025：2017《检测和校准实验室能力的通用要求》●GB/T 6113.402-2018《无线电骚扰和抗扰度测量设备和测量方法规范第4-2部分：不确定度、统计学和限值建模》●JJF 1059.1-2012《测量不确定度评定与表示》●CNAS-CL07《测量不确定度的要求》●CNAS-GL07《EMC检测领域不确定度的评估指南》●ETIEEE/P 1904-2006《测量不确定度评定程序》●IEC/TR 61000-1-6：2012《电磁兼容1-6部分：综述测量不确定度评估指南》●UKAS,M3003,Edition 2:2007测量中的不确定度和置信度表示●ISO/IEC Guide 98-3:2008 测量不确定度第3部分：测量中的不确定度表示指南3.基本说明1)概率分布函数的确定标准不确定度()ix u 可通过将i x 的不确定度的值除以包含因子k 来计算,这个包含因子依赖于ix 不确定度的概率分布和与其相应的置信概率。
cs抗扰度测试标准和方法
CS抗扰度测试是指对计算机系统进行抗扰度性能评估的一种测试方法。
以下是常见的CS
抗扰度测试标准和方法：
1. 标准：常见的标准包括IEEE Std 2136-2015《计算机系统可靠性评估》和MIL-STD-810《美
国国防部试验方法标准》。
2. 方法：
a. 温度变化测试：通过模拟温度变化对计算机系统进行测试，包括高温、低温和温度变化速
率等条件。
b. 湿度变化测试：模拟湿度变化对计算机系统的影响，包括高湿度、低湿度和湿度变化速率
等条件。
c. 振动测试：通过模拟不同频率和振幅的振动对系统进行测试，包括随机振动、正弦振动和
冲击振动等。
d. 冲击测试：模拟系统在受到突然冲击或碰撞时的抗冲击性能。
e. 电磁干扰测试：模拟不同频率和强度的电磁干扰对系统的影响，如电磁辐射抗扰度测试和
电磁感应抗扰度测试。
f. 电源变化测试：模拟电源电压波动、瞬时断电和频繁开关等条件对系统的影响。
g. 环境适应性测试：包括盐雾、尘埃、震动、太阳辐射等不同环境条件下对系统的影响。
h. 软件鲁棒性测试：通过模拟不同的输入数据和错误处理情况，测试系统的鲁棒性和容错性。
i. 长期可靠性测试：连续长时间进行测试，评估系统在长期运行中的抗扰度性能。
需要根据具体的测试需求和应用环境选择合适的测试标准和方法，以确保计算机系统在各种扰动条件下的可靠性和稳定性。
emc cs测试标准和方法
电磁兼容性（EMC）包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值，即电磁骚扰（EMI）；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁抗扰度（EMS）。
电磁抗扰度（EMS）测试项目包括静电放电抗扰度（ESD）、电快速瞬变脉冲群抗扰度（EFT）、雷击浪涌抗扰度（SURGE）、射频辐射抗扰度（RS）、传导骚扰抗扰度（CS）、电压跌落抗扰度（DIP）等。
传导骚扰抗扰度（CS）测试标准通常包括以下步骤：
1. 确定测试设备和标准：确定需要测试的设备以及使用的标准。
2. 测试准备：准备测试设备，并确定测试环境。
3. 进行测试：根据选定的标准进行测试。
4. 数据分析：分析测试数据，评估测试结果。
5. 报告：准备测试报告，提交给相关机构。
具体标准和方法可能因不同的国家和地区、不同的行业和产品而有所不同，因此建议在进行电磁兼容性测试前，仔细阅读相关标准和规范，并咨询专业人士的建议和指导。
EMC测试简介EMC测试简介1.EMC的基本定义1.1 EMC基本定义:电磁兼容性(Electro-Magnetic Compatibility,简称:EMC)装置、整组设备或整套系统，在它本⾝的电磁环境中，能圆满地动作，⽽且不会产⽣让其它在此环境中的设备难以忍受的电磁⼲扰。
EMC包含EMI和EMC,即EMC=EMI+EMS（见图1）.1.2 EMI基本定义:电磁骚扰(Electro-Magnetic Interference,简称:EMI)装置、整组设备或整套系统动作时所产⽣⼀种电磁噪声，或装置本⾝不需要的信号。
1.3 EMS基本定义:电磁抗扰度(Electro-Magnetic Susceptibility,简称:EMS)在⼀个电磁⼲扰的环境中，装置、整组设备或整套系统不会因处于此环境⽽减损其功能的能⼒2.EMC标准简介EMC 标准是特定国家或组织根据它们的要求，针对不同产品⽽制定的电磁兼容符合性标准。
EMC 标准⼀般由各个权威机构制定，常见的如：3.常见EMC测试项⽬简介3.1 辐射骚扰测试(RE)辐射骚扰测试(Radiated disturbance,简称RE)，包含空间辐射和磁场辐射测试。
辐射骚扰主要是指能量以电磁波的形式由产品发射到空中，或能量以电磁波形式在空间传播对周边产品的影响。
辐射骚扰超标的产品可能引起周围装置、设备或系统性能降低，⼲扰信息技术设备或其他电⼦产品的正常⼯作，并对⼈体造成⼀定危害。
辐射骚扰是电磁兼容的重要内容，也是测试最不容易通过且最难整改的项⽬之⼀。
3.2 电源端⼦传导骚扰测试(CE)电源端⼦传导骚扰测试(Conducted disturbance at the mains ports,简称CE)，⼜称传导测试。
传导骚扰主要是指产品的电源端⼦对整个公共电⽹的影响。
传导骚扰超标的产品可以引起在同⼀电⽹的电⼦设备性能降低，⼲扰电⼦设备的正常⼯作。
传导骚扰是电磁兼容的重要内容，也是测试最不容易通过且最难整改的项⽬之⼀。

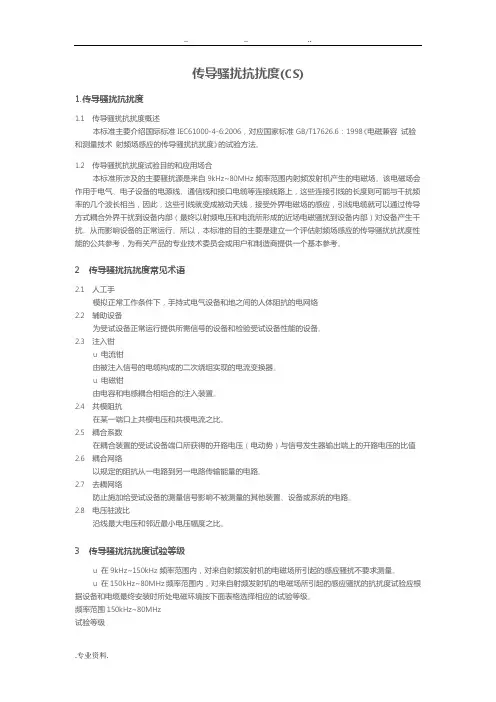

传导骚扰抗扰度(CS)1.传导骚扰抗扰度1.1 传导骚扰抗扰度概述本标准主要介绍国际标准IEC61000-4-6:2006，对应国家标准GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。
1.2 传导骚扰抗扰度试验目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。
该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。
从而影响设备的正常运行。
所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2 传导骚扰抗扰度常见术语2.1 人工手模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络2.2 辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。
2.3 注入钳u 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。
u 电磁钳由电容和电感耦合相组合的注入装置。
2.4 共模阻抗在某一端口上共模电压和共模电流之比。
2.5 耦合系数在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值2.6 耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。
2.7 去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。
2.8 电压驻波比沿线最大电压和邻近最小电压幅度之比。
3 传导骚扰抗扰度试验等级u 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
u 在150kHz~80MHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。

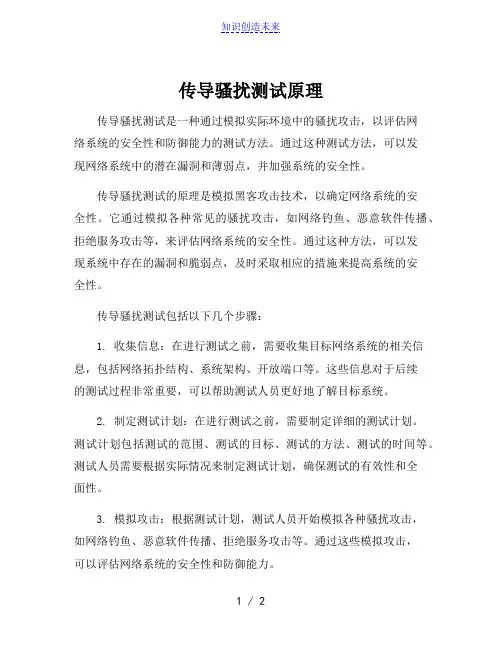

传导骚扰测试原理传导骚扰测试是一种通过模拟实际环境中的骚扰攻击，以评估网络系统的安全性和防御能力的测试方法。
通过这种测试方法，可以发现网络系统中的潜在漏洞和薄弱点，并加强系统的安全性。
传导骚扰测试的原理是模拟黑客攻击技术，以确定网络系统的安全性。
它通过模拟各种常见的骚扰攻击，如网络钓鱼、恶意软件传播、拒绝服务攻击等，来评估网络系统的安全性。
通过这种方法，可以发现系统中存在的漏洞和脆弱点，及时采取相应的措施来提高系统的安全性。
传导骚扰测试包括以下几个步骤：1. 收集信息：在进行测试之前，需要收集目标网络系统的相关信息，包括网络拓扑结构、系统架构、开放端口等。
这些信息对于后续的测试过程非常重要，可以帮助测试人员更好地了解目标系统。
2. 制定测试计划：在进行测试之前，需要制定详细的测试计划。
测试计划包括测试的范围、测试的目标、测试的方法、测试的时间等。
测试人员需要根据实际情况来制定测试计划，确保测试的有效性和全面性。
3. 模拟攻击：根据测试计划，测试人员开始模拟各种骚扰攻击，如网络钓鱼、恶意软件传播、拒绝服务攻击等。
通过这些模拟攻击，可以评估网络系统的安全性和防御能力。
4. 收集测试数据：在进行测试的过程中，测试人员需要收集测试数据，包括攻击方式、攻击效果、系统响应等。
这些测试数据可以帮助测试人员分析系统的安全性，并找出系统中存在的漏洞和脆弱点。
5. 分析测试结果：在收集到足够的测试数据之后，测试人员需要对测试结果进行分析。
他们需要根据测试数据来评估系统的安全性，并找出系统中存在的漏洞和脆弱点。
同时，他们还需要提出相应的建议和措施，来加强系统的安全性。
通过传导骚扰测试，可以帮助网络系统的管理员发现系统中存在的漏洞和薄弱点，并及时采取相应的措施来提高系统的安全性。
此外，传导骚扰测试还可以帮助网络系统的管理员了解骚扰攻击的方式和方法，提高他们的安全意识和应对能力。
综上所述，传导骚扰测试是一种通过模拟实际环境中的骚扰攻击，以评估网络系统的安全性和防御能力的测试方法。

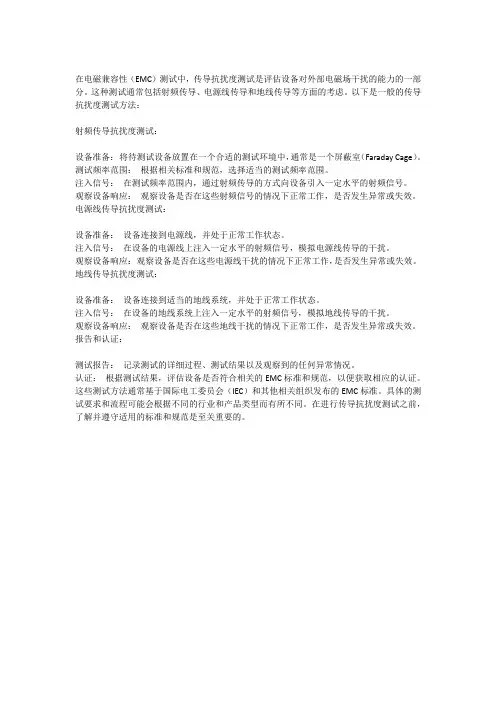

在电磁兼容性（EMC）测试中，传导抗扰度测试是评估设备对外部电磁场干扰的能力的一部分。
这种测试通常包括射频传导、电源线传导和地线传导等方面的考虑。
以下是一般的传导抗扰度测试方法：
射频传导抗扰度测试：
设备准备：将待测试设备放置在一个合适的测试环境中，通常是一个屏蔽室（Faraday Cage）。
测试频率范围：根据相关标准和规范，选择适当的测试频率范围。
注入信号：在测试频率范围内，通过射频传导的方式向设备引入一定水平的射频信号。
观察设备响应：观察设备是否在这些射频信号的情况下正常工作，是否发生异常或失效。
电源线传导抗扰度测试：
设备准备：设备连接到电源线，并处于正常工作状态。
注入信号：在设备的电源线上注入一定水平的射频信号，模拟电源线传导的干扰。
观察设备响应：观察设备是否在这些电源线干扰的情况下正常工作，是否发生异常或失效。
地线传导抗扰度测试：
设备准备：设备连接到适当的地线系统，并处于正常工作状态。
注入信号：在设备的地线系统上注入一定水平的射频信号，模拟地线传导的干扰。
观察设备响应：观察设备是否在这些地线干扰的情况下正常工作，是否发生异常或失效。
报告和认证：
测试报告：记录测试的详细过程、测试结果以及观察到的任何异常情况。
认证：根据测试结果，评估设备是否符合相关的EMC标准和规范，以便获取相应的认证。
这些测试方法通常基于国际电工委员会（IEC）和其他相关组织发布的EMC标准。
具体的测试要求和流程可能会根据不同的行业和产品类型而有所不同。
在进行传导抗扰度测试之前，了解并遵守适用的标准和规范是至关重要的。
射频场感应的传导骚扰抗扰度试验介绍-肖保明射频场感应的传导骚扰抗扰度试验介绍国网南京自动化研究院国家电网公司自动化设备电磁兼容实验室肖保明1 目的与应用场合1.1 概述本标准主要介绍国际标准IEC61000-4-6:2019，对应国家标准GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。
1.2 目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。
该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。
从而影响设备的正常运行。
所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2 常见术语2.1 人工手模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络 2.2 辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。
2.3 钳注入◆ 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。
◆ 电磁钳由电容和电感耦合相组合的注入装置。
2.4 共模阻抗在某一端口上共模电压和共模电流之比。
2.5 耦合系数在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值。
2.6 耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。
2.7 去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。
2.8 电压驻波比沿线最大电压和邻近最小电压幅度之比。
3 试验等级及选择◆ 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
传导骚扰抗扰度测试 射频场感应的传导騷扰抗扰度测试所研究的骚扰源通常是指来自射频发射机的电磁场。
该电磁场可能作用于连接安装设备的整个电缆上。
虽然被骚扰设备的尺寸比骚扰频率的波长小，但I/O线，例如电源线、通信线、接口电缆等，由于其长度可能是几个波长、则可能成为无源的接收天线网络。
假定连接设备的电缆网络是处于谐振的方式（入/4和入/2开路或折合偶极子，电缆系统间的敏感设备易受到流经设备的骚扰电流的影响，并由相对于参考接地平面（板）具有 150Ω共模阻抗的耦合和去耦网络代表这种电缆系统。
测量方法是使受试设备在骚扰源作用下形成的电场和磁场来模拟来自实际发射机的电场和磁场。
这些骚扰场是由试验配置所产生的电压或电流所形成的近区电场和磁场来近似表示的。
用耦合和去耦装置提供騷扰信号给某一电缆，同时保持其他电缆不受影响，只近似于骚扰源以不同的幅度和相位范围同时作用于全部电缆的实际情况。
1. 射频辐射抗扰度测试试验等级试验等级定义的频率范围为150kHz?8MHz。
9?150Khz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
试验等级如表1所示。
表1，试验等级试验等级电压（e.m.f）U0/dBμV U0/V1120121303314010X特定注;X是一个开放等级。
试验等级选择主要依据设备和电缆实际安装时所接触的电磁环境。
表6-16中的等级划分依据如下。
a． 1类：低电平辐射环境。
无线电台/电视台位于的距离上的典型电平和低雄率发射接收机的典型电平。
b． 2类：中等电磁辐射环境。
用在设备飭低功率便携式发射机(典型额定值小于1W）。
典型的商业环境。
c． 3类：严酷电磁辐射环境。
用于相对靠近设备，但距离不小于1m的手提式发射接收机（≥2W）,用在靠近备的高功率广播緒机和可能靠近工科医设备。
典型的工业环境。
d． X类：特定产品通过协商或由产品规范和产品的技术标准规定的开放等级。
选择适用等级时，还要考虑到受试设备产生故障的后果，当产生的后果严重时可以考虑采用更严格的试验等级。
传导骚扰抗扰度(CS)1.传导骚扰抗扰度1.1传导骚扰抗扰度概述本标准主要介绍国际标准IEC61000-4-6:2006，对应国家标准GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。
1.2传导骚扰抗扰度试验目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。
该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。
从而影响设备的正常运行。
所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2传导骚扰抗扰度常见术语2.1人工手模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络2.2辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。
2.3注入钳u 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。
u 电磁钳由电容和电感耦合相组合的注入装置。
2.4共模阻抗在某一端口上共模电压和共模电流之比。
2.5耦合系数在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值2.6耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。
2.7去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。
2.8电压驻波比沿线最大电压和邻近最小电压幅度之比。
3传导骚扰抗扰度试验等级u 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
u 在150kHz~80MHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。
传导抗扰度标准
传导抗扰度标准主要涉及到电气、电子设备在特定的射频场感应环境下的抗干扰能力。
具体来说，这种骚扰源一般来自9kHz~80MHz频率范围内的电磁场，这些电磁场可能会对设备的电源线、通信线和接口电缆等连接线路产生干扰。
在国际上，相应的标准为IEC61000-4-6:2006，而在国内，对应的标准则为GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》。
这个标准的测试方法主要关注的是设备对于来自9 kHz~80 MHz 频率范围内射频电磁骚扰的传导抗扰度要求。
实际试验的频率范围为150 kHz- 80 MHz。
值得注意的是，除了上述的标准之外，还有另一些专门针对特定场景或设备的传导抗扰度测试标准。
例如，瞬态传导抗扰度测试的国际标准为ISO7637，其中ISO7637-2是针对产品电源线的测试标准，ISO7637-3是针对电源线之外的信号线的测试标准。
此外，像模拟对讲机、手机、基站等设备在实际应用中可能遭受到的射频信号干扰，也需要通过特定的系统如CS传导抗扰度测试系统来进行评估。
传导骚扰抗扰度(CS)1.传导骚扰抗扰度1.1传导骚扰抗扰度概述本标准主要介绍国际标准IEC61000-4-6:2006，对应国家标准GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。
1.2传导骚扰抗扰度试验目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。
该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。
从而影响设备的正常运行。
所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2传导骚扰抗扰度常见术语2.1人工手模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络2.2辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。
2.3注入钳u 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。
u 电磁钳由电容和电感耦合相组合的注入装置。
2.4共模阻抗在某一端口上共模电压和共模电流之比。
2.5耦合系数在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值2.6耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。
2.7去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。
2.8电压驻波比沿线最大电压和邻近最小电压幅度之比。
3传导骚扰抗扰度试验等级u 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
u 在150kHz~80MHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。
传导骚扰抗扰度(CS)1.传导骚扰抗扰度1.1 传导骚扰抗扰度概述本标准主要介绍国际标准IEC61000-4-6:2006，对应国家标准GB/T17626.6：1998《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》的试验方法。
1.2 传导骚扰抗扰度试验目的和应用场合本标准所涉及的主要骚扰源是来自9kHz~80MHz频率范围内射频发射机产生的电磁场。
该电磁场会作用于电气、电子设备的电源线、通信线和接口电缆等连接线路上，这些连接引线的长度则可能与干扰频率的几个波长相当，因此，这些引线就变成被动天线，接受外界电磁场的感应，引线电缆就可以通过传导方式耦合外界干扰到设备内部（最终以射频电压和电流所形成的近场电磁骚扰到设备内部）对设备产生干扰。
从而影响设备的正常运行。
所以，本标准的目的主要是建立一个评估射频场感应的传导骚扰抗扰度性能的公共参考，为有关产品的专业技术委员会或用户和制造商提供一个基本参考。
2 传导骚扰抗扰度常见术语2.1 人工手模拟正常工作条件下，手持式电气设备和地之间的人体阻抗的电网络2.2 辅助设备为受试设备正常运行提供所需信号的设备和检验受试设备性能的设备。
2.3 注入钳u 电流钳由被注入信号的电缆构成的二次绕组实现的电流变换器。
u 电磁钳由电容和电感耦合相组合的注入装置。
2.4 共模阻抗在某一端口上共模电压和共模电流之比。
2.5 耦合系数在耦合装置的受试设备端口所获得的开路电压（电动势）与信号发生器输出端上的开路电压的比值2.6 耦合网络以规定的阻抗从一电路到另一电路传输能量的电路。
2.7 去耦网络防止施加给受试设备的测量信号影响不被测量的其他装置、设备或系统的电路。
2.8 电压驻波比沿线最大电压和邻近最小电压幅度之比。
3 传导骚扰抗扰度试验等级u 在9kHz~150kHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰不要求测量。
u 在150kHz~80MHz频率范围内，对来自射频发射机的电磁场所引起的感应骚扰的抗扰度试验应根据设备和电缆最终安装时所处电磁环境按下面表格选择相应的试验等级。
频率范围150kHz~80MHz试验等级a 能覆盖9kHz~230MHz的频段范围，具备幅度和调制功能，能手动或自动扫描，扫描点的驻留时间以及测试的频率-步长可以编程控制。
b 具备幅度调制功能（内调制或外调制），调制度80%±5%，调制频率为1kHz±10%的正弦波c 信号发生器输出阻抗为50Ωd 信号发生器任何杂散谱线应至少比载波电平低15dBe 输出电平足够高，能覆盖试验电平4.2 6dB固定衰减器a 减小从功率放大器到网络的失配b 具有足够额定功率4.3 耦合和去耦装置a 将干扰信号很好地耦合到与受试设备相连的各种类型的电缆上；b 防止施加给受试设备的射频干扰电压影响不被测试的其他装置、设备或系统的其他电路。
c 提供稳定的信号源阻抗。
4.4 钳注入装置钳注入方式特别适合于对多芯电缆的试验。
钳注入方式中，耦合和去耦合功能是分开的，钳注入仅仅提供耦合，去耦功能是建立在辅助设备上的，也就是说辅助设备是耦合去耦合装置的一部分。
其中钳注入装置包括：a 电流钳b 电磁钳5 传导骚扰抗扰度试验方法5.1 试验方法及其选择A.试验方法CDN（内容分发网络）法标准推荐首先选择CDN进行射频传导干扰抗扰度测试。
CDN可以应用于大多数类型的电缆，如电源线，平衡线，屏蔽线，音频线和同轴线等。
根据不同电缆，选择合适的CDN进行测试。
试验所用到的CDN 主要有：直接注入将试验信号发生器的干扰信号通过100Ω电阻直接注入到同轴电缆的屏蔽层上（即使屏蔽层未接地或仅仅只有一个接地点） 电磁钳电磁钳外形如下，其结构较复杂，它与受试设备的电缆之间是通过感性和容性耦合将射频能量耦合到受试设备的电缆上。
电磁耦钳在1.5MHz 以上频率时对试验结果有良好的再现性；当频率高于10MHz 时，电磁耦钳比常规的电流钳有较好的方向性，并且在辅助设备信号参考点与参考接地板之间不再要求有专门的阻抗，因此使用更方便。
电流钳电流钳外形如下，利用被测设备的电缆组成二次侧，与电流钳一起建立一感性耦合，将射频能量注入到受试设备的电缆上。
为了使电流钳和电缆之间的电容耦合最小，试验时应将电缆放在电流钳的中心位置。
另外由于电流注入探头没有方向性，在试验中辅助设备将与EUT 一起承受干扰。
CDN 型号M 系列AF 系列T 系列S 系列适用端口类型供电电源端口用于2 pins到50 pins 的非屏蔽音频数据线非屏蔽的平衡线，分2，4和8线用于2 pins 到 50 pins 的屏蔽线缆EUT 侧 共模阻抗150kHz-26MHz 150±20Ω 26MHz-80MHz 150±60/-45Ω 80MHz-230MHz 150±60/-45Ω 与信号源关系频率范围150kHz- 230MHz连接方式50Ω，BNC 将试验信号发生器的干扰信号通过100Ω电阻直接注入到同轴电缆的屏蔽层上（即使屏蔽层未接地或仅仅只有一个接地点）u 直接注入B. 试验方法选择规则5.2 传导骚扰抗扰度试验布置以及测试A. 典型的试验布置如下：u 受试设备应放在参考地平面上面0.1m高的绝缘支架上。
对于台式设备，参考接地板也可以放在试验桌上。
所有与被测设备连接的电缆应放置于地参考平面上方至少30mm的高度上，并且被测设备距任何金属物体至少0.5m以上。
u 如果设备被设计为安装在一个面板、支架和机柜上，那么它应该在这种配置下进行测试。
当需要用一种方式支撑测试样品时，这种支撑应由非金属、非导电材料构成。
u 在需要使用耦合和去耦装置的地方，它们与被测设备之间的距离应在0.1m到0.3m之间，并与参考接地板相连。
耦合和去耦装置与被测设备之间的连接电缆应尽可能短，不允许捆扎或盘成圈。
u 对于被测设备其他的接地端子也应通过耦合和去耦网络CDN-M1与参考接地板相连接。
u 对于所有的测试，被测设备与辅助设备之间电缆的总长度（包括任何所使用的耦合去耦网络的内部电缆）不应超过被测设备制造商所规定的最大长度。
u 如果被测设备有键盘或手提式附件，那么模拟手应放在该键盘或者缠绕在附件上，并与参考接地板相连接。
u 应根据产品委员会的规范，连接受试设备工作所要求的辅助设备，例如，通讯设备、调制解调器、打印机、传感器等，以及为保证任何数据传输和功能评价所必需的辅助设备，这些设备均应通过耦合和去耦装置连接到受试设备上。
B. 试验步骤1. 被测设备应在预期的运行和气候条件下进行测试。
记录测试时的环境温度和相对湿度。
2. 试验系统的校准，每次试验前应对试验系统进行校准，避免产生测试误差，确保系统满足必须的共模阻抗。
3. 依次将试验信号发生器连接到所选用的耦合装置上（耦合和去耦网络、电磁钳、电流注入探头）。
4. 根据要求设置试验电平的等级，扫频范围是从150kHz到80MHz或230MHz，用1kHz正弦波调幅，调制度为80%调制干扰信号电平。
频率递增扫频时，步进尺寸不应超过先前频率值的1%。
在每个频率，幅度调制载波的驻留时间应不低于被测设备运行和响应的必要时间，但是最低不应低于0.5s。
敏感的频率（例如，时钟频率）应单独进行分析。
C. 不同注入方法的特点u 采用耦合去耦合网络1. 全部电源连接推荐使用耦合和去耦网络。
而对于高功率（电流≥16A）和/或复杂电源系统（多相或各种并联电源电压）可选择其它注入法。
--- CDN- M1用于仅有单线供电的电源端口。
--- CDN- M2用于有两线供电的电源端口。
--- CDN- M3用于有单相带地线的供电电源端口。
--- CDN- M4用于有三相供电的电源端口。
2. 对非屏蔽的平衡线可由CDN-T2、CDN-T4 或CDN-T8作为耦合和去耦网络。
--- CDN-T2用于有1个对称对（2线）的电缆。
--- CDN-T4用于有2个对称对（4线）的电缆。
--- CDN-T8用于有3个对称对（8线）的电缆。
3. 对非屏蔽的不平衡线可由CDN-AF作为耦合和去耦网络。
---CDN-AF2用于两线的电缆。
采用耦合去耦合网络典型的布置图如下：平面布置图采用耦合去耦合网络注入的程序：（1）如果辅助设备位于地参考平面之上，那么它要放在高于地参考平面0.1m处。
（2）一个耦合和去耦网络应接在要被测试的端口上，而一个接有50Ω负载的耦合和去耦网络连接在另一个端口。
去耦网络应安装在所有其它连接电缆的端口。
在这种方法中，只有一个端接150（3）选择合适的耦合和去耦网络。
（4）如果被测设备只有一个端口，这个端口连接到耦合和去耦网络上用作注入用途。
u 直接注入法将试验信号发生器产生的干扰电压通过100Ω电阻被注入到同轴电缆的屏蔽层上（即使屏蔽层未接地或仅仅只有一个接地点）。
在辅助设备和注入点之间，并尽可能靠近注入点插入一个去耦电路。
为了提高去耦和稳定电路，应将直接注入装置输入端口的地与参考地平面连接。
典型的试验配置图如下：直接注入的程序：（a）受试设备应放置在距地参考平面0.1m高度的绝缘支撑上。
（b）在被测电缆上，去耦网络应位于注入点和辅助设备之间，尽可能靠近注入点。
第二个端口应用150Ω的负载端接（耦合和去耦网络用50Ω负载端接）。
这个端口应按照7.2中的优先次序选择。
在所有其它与被测设备连接的电缆上应安装去耦网络（当端口开路，耦合和去耦网络可以认为是去耦网络）。
（5）注入点应位于参考地平面上方，从被测设备的几何投影到注入点之间的距离为0.1m至0.3m。
（6）测试信号应通过100Ω电阻直接注入到电缆屏蔽层上。
u 钳注入法对非屏蔽多芯电缆，用钳注入法更合适。
使用钳注入前，必须对电流钳或电磁钳进行校准。
试验配置图如下：针对被测设备呈现不同的共模阻抗，可以采用两种不同的注入方法：（7）当满足共模阻抗要求时的钳注入的程序当使用前注入法时，每一个用于钳注入的辅助设备应尽可能的代表功能性安装条件。
为了满足近似所需的共模阻抗的要求，应采取以下措施：--- 用于钳注入的每一个辅助设备应放置在距地参考平面0.1m高度的绝缘支撑上。
--- 去耦网络应安装在辅助设备与被测设备之间的每一条电缆上，被测电缆除外。
--- 连接到每一个辅助设备的所有电缆，除了被连接到被测设备上的电缆，应为其提供去耦网络，如下图所示--- 连接到每个辅助设备的去耦网络（除了在被测设备和辅助设备之间的电缆上的网络）距辅助设备的距离不应超过0.3m。
辅助设备与去耦网络之间的电缆或辅助设备与注入钳之间的电缆即不捆扎，也不盘绕，且应保持在高于地参考平面30mm至50mm的高度。
--- 被测电缆一端是被测设备，另一端是辅助设备。
可以连接多个耦合和去耦网络到被测设备和辅助设备；然而，在每个被测设备和辅助设备上只有一个耦合和去耦网络因被端接50Ω负载。
