隧道浅埋暗挖法安全专项施工方案
- 格式：docx
- 大小：681.65 KB
- 文档页数：100
下载文档原格式
合集下载
隧道浅埋暗挖法施工部署(规范模板)

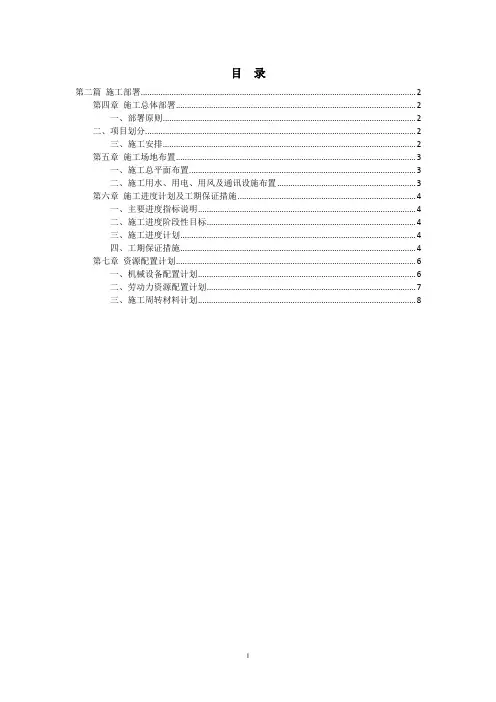

目录第二篇施工部署 (2)第四章施工总体部署 (2)一、部署原则 (2)二、项目划分 (2)三、施工安排 (2)第五章施工场地布置 (3)一、施工总平面布置 (3)二、施工用水、用电、用风及通讯设施布置 (3)第六章施工进度计划及工期保证措施 (4)一、主要进度指标说明 (4)二、施工进度阶段性目标 (4)三、施工进度计划 (4)四、工期保证措施 (4)第七章资源配置计划 (6)一、机械设备配置计划 (6)二、劳动力资源配置计划 (7)三、施工周转材料计划 (8)第二篇施工部署第四章施工总体部署一、部署原则1.1 部署总体思路以加强过程控制，确保质量满足验收要求为前提；主要工程强化资源配置、科学管理、超前计划；其它工程以资源共享、专业流水的方式组织施工。
资源配置以配套适用为前提，尽量规格通用，为统一机动调度创造条件。
1.2 成本控制目标1）根据承包合同价，确定合理的成本目标值。
实施过程中严格按照公司下达的“项目经理责任成本”要求，控制各项指标。
2）人工费实施“量价分离”，加强现场管理，提高劳动生产率，降低耗用人工工日；3）材料费实施“量价分离”控制原则。
在满足工程质量标准要求下，合理使用材料，实施限额发料制度。
准确做好材料收发计量检查和投料计量检查。
材料价格由公司采购部门通过招标统一控制。
周转材料、零星材料，在考虑合理损耗后，由作业人员包干使用，严格奖罚制度。
4）通过优化施工方案，合理选用施工机械，安排好各个工序之间的衔接，尽量避免停工、窝工，努力提高机械台班单位时间的利用率和生产效率。
5）通过招标，合理控制分包价格。
6）充分利用合同价款，及时办理设计变更和现场签证手续。
7）按时办理工程进度款、结算等，减少资金使用成本。
二、项目划分三、施工安排3.1 施工区段划分根据工期要求及场地条件，考虑工程特点，按照因地制宜、方便管理的原则，本隧道暗挖部分以大道为界，分为2个区段：a路施工段和b路施工段。
图4.1施工区段划分图3.2施工阶段划分根据本工程特点、现场施工条件及施工工艺要求，施工总体阶段划分如下：3.3 施工总体顺序首先进行明挖段U型槽基坑支护及土方开挖，完成暗挖隧道两侧基槽开挖、支撑及坡面防护，为暗挖段提供作业空间。
地铁暗挖隧道施工安全措施
⑸根据工作面地质情况，拟定超前预注浆方案，精心布管，严格控制注浆压力，密切 关注注浆量，确保达到技术方案要求。
⑹严格控制开挖循环进尺，对不良地质地段，适当缩短开挖进尺，环形开挖预留核心 土，必要时喷混凝土封闭开挖工作面，并选用具有足够刚度和早强的支护设计，如适当加 厚喷层、喷射早Байду номын сангаас混凝土、及早完成锚网喷联合支护。
⑵专职安全人员上岗必须佩戴安全人员袖标，凡进洞人员必须戴安全帽。
⑶高压电线及风管通过衬砌台车时，设置绝缘活动装置和风管分节安装，防止挂断电 缆和弄坏风管。
⑷把软弱地层作为重点和防范对象，注重监测和观察，按新奥法原理组织施工，对目 测观察予以足够的重视，随时注意地层变化、喷混凝土是否产生裂隙、拱架是否压弯等现 象。当变形量无变缓趋势或喷射混凝土产生较大的剪切状态时立即停止开挖，采取辅助加 固措施，控制位移和变形。
⑺相邻开挖工作面应在前洞室结构形成闭合环，地层趋于稳定后方可开挖相邻洞室， 施工时采取可靠措施，确保施工各阶段支护和地层的稳定。
⑻洞室开挖前应根据地质条件、覆土及开挖断面等因素，确定开挖与支护方式及所需 材料、构件和设备，备好抢险物资，并在现场堆码整齐，专料专用；所用材料、构件和设 备应符合国家和行业标准的规定，以及设计要求，应具有出厂合格证和质量证明文件。
暗挖隧道处于软弱地层，施工中应把"防坍、防沉"放在首位，严格遵循浅埋暗挖隧道"管 超前、严注浆、短开挖、强支护、早封闭、勤量测" 的施工原则，结合实际制订出切实可 行的施工方案，确保安全生产。
⑴洞内设专人指挥调度，三管两线设专人管理，保证照明、通风、排水设施良好，道 路平顺畅通、灯光明亮。设置好运输线路安全信号标志，确保洞内运输安全。
⑼暗挖隧道的开挖应采取超前支护和地层加固措施，做到预加固、开挖、支护三环节 紧密衔接。当地层自稳能力较差或开挖面停工时间较长时，应采取稳定工作面的措施。
⑹严格控制开挖循环进尺，对不良地质地段，适当缩短开挖进尺，环形开挖预留核心 土，必要时喷混凝土封闭开挖工作面，并选用具有足够刚度和早强的支护设计，如适当加 厚喷层、喷射早Байду номын сангаас混凝土、及早完成锚网喷联合支护。
⑵专职安全人员上岗必须佩戴安全人员袖标，凡进洞人员必须戴安全帽。
⑶高压电线及风管通过衬砌台车时，设置绝缘活动装置和风管分节安装，防止挂断电 缆和弄坏风管。
⑷把软弱地层作为重点和防范对象，注重监测和观察，按新奥法原理组织施工，对目 测观察予以足够的重视，随时注意地层变化、喷混凝土是否产生裂隙、拱架是否压弯等现 象。当变形量无变缓趋势或喷射混凝土产生较大的剪切状态时立即停止开挖，采取辅助加 固措施，控制位移和变形。
⑺相邻开挖工作面应在前洞室结构形成闭合环，地层趋于稳定后方可开挖相邻洞室， 施工时采取可靠措施，确保施工各阶段支护和地层的稳定。
⑻洞室开挖前应根据地质条件、覆土及开挖断面等因素，确定开挖与支护方式及所需 材料、构件和设备，备好抢险物资，并在现场堆码整齐，专料专用；所用材料、构件和设 备应符合国家和行业标准的规定，以及设计要求，应具有出厂合格证和质量证明文件。
暗挖隧道处于软弱地层，施工中应把"防坍、防沉"放在首位，严格遵循浅埋暗挖隧道"管 超前、严注浆、短开挖、强支护、早封闭、勤量测" 的施工原则，结合实际制订出切实可 行的施工方案，确保安全生产。
⑴洞内设专人指挥调度，三管两线设专人管理，保证照明、通风、排水设施良好，道 路平顺畅通、灯光明亮。设置好运输线路安全信号标志，确保洞内运输安全。
⑼暗挖隧道的开挖应采取超前支护和地层加固措施，做到预加固、开挖、支护三环节 紧密衔接。当地层自稳能力较差或开挖面停工时间较长时，应采取稳定工作面的措施。
浅埋暗挖法修建隧道关键施工技术
验收合格后的维护与管理
定期检查：对 隧道进行定期 的外观检查和 结构检测，确 保结构安全。
保养维护：根 据检查结果， 对隧道进行必 要的保养和维 护，保持隧道 良好的使用状
态。
应急预案：制 定应急预案， 应对可能发生 的突发事件， 确保隧道安全。
记录管理：建 立完善的检查 和维护记录管 理制度，方便 后期查阅和管
单击此处添加副标题
浅埋暗挖法修建隧道关键
施工技术
汇பைடு நூலகம்人：
目录
01 02 03 04 05 06
添加目录项标题 浅埋暗挖法概述 隧道施工前的准备 隧道施工的关键技术 隧道施工中的注意事项 隧道施工的质量检测与验收
01
添加目录项标题
02
浅埋暗挖法概述
浅埋暗挖法的定义
浅埋暗挖法是一种在浅层地下挖 掘隧道的技术
措施。
排水与防水： 隧道施工时需 要做好排水和 防水工作，防 止渗漏和积水。
监控量测：施 工过程中需要 进行实时监控 和量测，确保 施工安全和质
量。
初期支护
定义：在隧道开挖后，为确保施工安全和隧道结构的稳定性而采取的临时支护措施。 目的：防止围岩松弛和坍塌，控制围岩变形，确保施工安全和质量。 主要方法：喷射混凝土、锚杆、钢拱架等。 重要性：初期支护是隧道施工的关键技术之一，对于控制隧道施工安全和质量至关重要。
浅埋暗挖法采用多种加固措施， 确保隧道施工安全
添加标题
添加标题
添加标题
添加标题
该方法适用于城市地区，对地面 交通影响较小
该方法具有较高的灵活性和适应 性，可根据不同地质条件进行调 整
浅埋暗挖法的适用范围
城市管廊及城市管 道：浅埋暗挖法适 用于穿越城市道路、 河流等复杂环境的 管廊及管道工程。
浅埋暗挖隧道专项施工方案
浅埋暗挖隧道专项施工方案一、方案背景隧道施工是工程建设中重要的一环，而浅埋暗挖隧道作为一种特殊类型的隧道，在施工过程中需要特别注意安全以及施工技术的合理性。
本文针对浅埋暗挖隧道专项施工方案进行探讨，包括施工前的准备工作、施工过程中的关键点以及施工后的验收工作。
二、施工前的准备工作在开始浅埋暗挖隧道的施工之前，需要做好充分的准备工作，主要包括以下几个方面：1.现场勘测在施工现场进行详细的勘测，确定地质情况、地表结构以及潜在风险，为后续的施工提供重要参考。
2.设计方案制定制定详细的施工设计方案，包括施工工序、施工方法、材料选用等内容，确保施工过程有条不紊。
3.人员培训进行相关人员的培训，确保施工人员具备必要的技能和知识，做好安全防护工作。
三、施工过程中的关键点在实际施工过程中，需要特别注意以下关键点：1.地质处理针对不同的地质情况采取相应的处理措施，确保施工过程的稳定和安全。
2.施工质量监督建立严格的质量监督体系，对施工过程中的每个环节进行监控，及时发现和解决问题。
3.安全管理严格遵守相关的安全规程，加强现场安全管理，保障施工人员的人身安全。
四、施工后的验收工作施工结束后，需要进行验收工作，包括以下内容：1.施工质量验收对施工过程中的各个环节进行质量验收，确保施工符合相关标准和规定。
2.安全验收对施工现场进行安全验收，查漏补缺，确保施工过程中没有安全隐患。
3.结算工作对施工过程中的材料、人工等进行结算，确保施工费用的合理性。
五、总结综上所述，浅埋暗挖隧道专项施工方案需要在施工前做好充分准备，严格控制施工过程中的关键点，以及在施工结束后进行验收工作。
只有做到这些，才能保障隧道施工的质量、安全和合理性。
隧道浅埋暗挖法安全专项施工方案

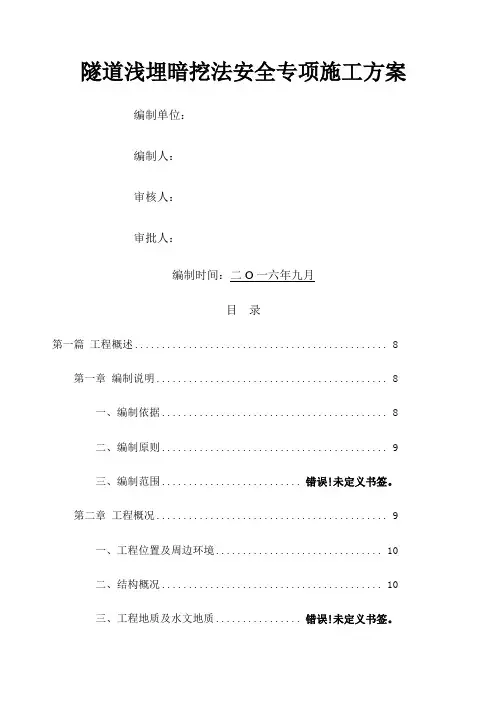

隧道浅埋暗挖法安全专项施工方案编制单位：编制人：审核人：审批人：编制时间：二O一六年九月目录第一篇工程概述 (8)第一章编制说明 (8)一、编制依据 (8)二、编制原则 (9)三、编制范围................................................................................. 错误！未定义书签。
第二章工程概况 (9)一、工程位置及周边环境 (10)二、结构概况 (10)三、工程地质及水文地质 (11)四、主要工程数量 (13)第三章工程特点、重点及难点分析 (13)一、工程特点 (13)二、工程重、难点分析及对策 (14)第二篇施工部署 (18)第四章施工总体部署 (18)一、部署原则 (18)二、项目划分 (19)三、施工安排 (19)第五章施工场地布置 (20)一、施工总平面布置 (20)二、施工用水、用电、用风及通讯设施布置 (20)第六章施工进度计划及工期保证措施 (22)一、主要进度指标说明 (22)二、施工进度阶段性目标 (22)三、施工进度计划 (22)四、工期保证措施 (22)第七章资源配置计划 (24)一、机械设备配置计划 (24)二、劳动力资源配置计划 (26)三、施工周转材料计划 (27)第三篇主要施工方法及技术要点 (28)第八章施工控制测量 (28)一、本工程测量特点 (28)二、测量程序 (28)三、测量仪器及人员 (28)四、导线建立及控制限差 (29)五、竣工测量 (30)六、保障测量精度的措施 (31)第九章超前支护施工及开洞门 (32)一、超前预注浆施工 (32)二、超前大管棚施工 (33)三、超前小导管 (39)四、开洞门 (42)第十章隧道开挖及初期支护 (43)一、隧道开挖 (43)二、格栅钢架制安 (44)三、喷射混凝土 (45)四、初支背后回填注浆 (48)第十一章隧道防水施工 (50)第十二章二衬结构施工 (51)一、施工工艺流程 (51)二、整体施工方法简介 (51)三、施工工序流程 (51)四、钢筋工程 (51)五、模板及支架工程 (55)六、二衬背后注浆 (65)第十三章管线保护措施 (65)一、地下管线改移及保证措施 (65)二、管线沉降控制及安全保证措施 (66)第十四章施工监控量测 (68)一、监控量测目的 (68)二、监控量测项目 (68)三、监测点布置及监测频率 (69)四、监测仪器设备 (70)五、控制标准与险情预报 (71)第四篇施工保证体系及保证措施 (72)第十五章质量管理体系及保证措施 (72)一、质量目标 (72)二、施工质量管理体系 (72)三、质量保证措施 (73)四、质量教育与技术交底保证措施 (79)五、关键工序质量保障措施 (79)六、原材料、构配件、半成品及成品质量保证措施 (81)七、质量考评制度及奖罚措施 (83)第十六章安全管理体系及保证措施 (84)一、安全生产管理目标 (84)二、安全保证体系 (85)三、危险源辨识、评价和公示警示 (87)四、现场防护设施布设 (87)五、施工临时用电防护措施 (88)六、施工机械安全保证措施 (91)七、有害气体防护及监控措施 (93)第十七章文明施工及环境保护措施 (94)一、文明施工目标 (95)二、安全文明措施费使用计划 (95)三、文明施工措施 (95)四、临时设施的建设规划和建设标准 (96)五、环境保护措施 (97)六、渣土清运、卫生保洁措施 (100)七、便民措施 (101)八、安全保卫措施 (101)第十八章季节性施工技术措施 (101)一、雨季施工阶段的确定 (101)二、雨季施工措施 (101)三、高温季节施工措施 (103)第十九章应急预案 (103)一、应急救援小组成员组织机构及职责 (103)二、应急预案的方针和目标 (105)三、生产安全事故应急救援程序 (105)四、应急设施管理 (105)五、潜在危险源的应急预案 (107)第二十章危险源辩识分析及处理措施 (112)一、危险源的风险分析 (112)二、风险评价 (114)三、主要危险源分析及处理措施 (114)第一篇工程概述第一章编制说明一、编制依据2、《公路隧道施工技术规范》（JTG F60-2009）3、《地下铁道工程施工及验收规范》（GB 50299-1999）4、《锚杆喷射混凝土支护技术规范》（GB50086-2001）5、《铁路隧道工程施工技术指南》（TZ204-2008)；6、《给水排水构筑物施工及验收规范》（GB 50141-2008）；7、《地下工程防水技术规范》（GB 50108-2008）8、《混凝土结构耐久性设计规范》（GB/T 50476-2008）9、《市政地下工程施工及验收技术规程》（DGTJ08-236-2006）；10、《混凝土结构工程施工质量验收规范》（GB50204-2002）；11、《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）；12、《门式钢管脚手架》（JG13-1999）；13、《建筑施工模板安全技术规范》（JGJ162-2008）；14、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；15、其它国家、行业、地方现行的相关技术标准及规范；16、现场调查资料。
浅埋暗挖专项方案
一、工程概况1. 工程概述本工程为某城市地铁隧道工程，采用浅埋暗挖法进行施工。
隧道全长2000米，最大埋深10米，最小埋深3米。
隧道断面采用单洞双线，设计时速为100公里/小时。
2. 工程设计概况隧道结构形式为马蹄形，内径6.2米，外径7.6米。
隧道衬砌采用双层衬砌结构，内层为喷射混凝土，厚度0.25米；外层为预制混凝土管片，厚度0.3米。
隧道断面净高5.5米，净宽5.2米。
二、施工平面布置1. 施工区域划分本工程分为四个施工区域：进洞口施工区、主体隧道施工区、出口施工区、过渡段施工区。
2. 施工设施布置进洞口施工区：设置临时设施，包括临时办公室、材料堆场、施工机械停放场等。
主体隧道施工区：设置隧道掘进、衬砌、防水、通风、排水等设施。
出口施工区：设置临时设施，包括临时办公室、材料堆场、施工机械停放场等。
过渡段施工区：设置隧道掘进、衬砌、防水、通风、排水等设施。
三、施工工艺1. 浅埋暗挖法本工程采用浅埋暗挖法进行施工，主要工艺如下：（1）管超前：在隧道开挖前，先进行管棚施工，以保证隧道结构的稳定。
（2）严注浆：对开挖面进行注浆加固，提高围岩的承载能力。
（3）短开挖：采用短段开挖，减小对围岩的扰动。
（4）强支护：及时进行初期支护，保证隧道结构的稳定。
（5）快封闭：在初期支护完成后，及时进行二次衬砌，封闭隧道。
（6）勤量测：对隧道施工过程进行监测，及时发现并处理问题。
2. 施工顺序（1）进洞口施工：进行洞口施工，包括洞口加固、临时设施建设等。
（2）主体隧道施工：按照浅埋暗挖法进行隧道开挖、支护、衬砌等工序。
（3）出口施工：进行出口施工，包括洞口加固、临时设施拆除等。
（4）过渡段施工：进行过渡段施工，包括隧道开挖、支护、衬砌等工序。
四、安全措施1. 施工安全（1）加强施工现场安全管理，严格执行安全操作规程。
（2）对施工人员进行安全教育培训，提高安全意识。
（3）设置安全警示标志，确保施工现场安全。
2. 质量控制（1）严格控制原材料质量，确保施工质量。
隧道浅埋暗挖施工方案设计
隧道浅埋暗挖施工方案设计1. 引言隧道是一种在地下或水下开挖的通道结构，用于连接两个相距较远或难以直接连通的地区。
隧道施工是一项复杂的工程，涉及到地质勘测、设计、施工等诸多环节。
本文将以浅埋暗挖方式为例，介绍隧道施工的方案设计。
2. 方案设计原则在进行隧道浅埋暗挖施工方案设计时，应遵循以下原则：2.1 安全性原则隧道施工是一项高风险工作，安全应放在首位。
方案设计要保证施工过程中的施工人员的安全，并确保隧道的结构安全。
2.2 经济性原则隧道施工需要消耗大量的人力、物力和财力。
方案设计应在保证施工质量的前提下，尽量减少成本，提高施工效率。
2.3 环境友好原则隧道施工可能对周围环境产生一定的影响，方案设计应采取措施减少施工对环境的影响，保护生态环境。
3. 方案设计步骤隧道浅埋暗挖施工方案的设计包括以下步骤：3.1 地质勘测地质勘测是隧道施工方案设计的基础，通过对地下岩土、地下水等地质条件的调查和分析，确定施工方案设计的具体参数。
地质勘测应包括地质地貌、岩土层分布、固结模量等方面的内容。
3.2 设计方案制定设计方案制定是根据地质勘测结果，确定隧道施工的具体方案。
包括隧道的纵、横断面设计、施工工艺、支护结构设计等。
3.3 施工方法选择根据地质勘测和设计方案，选择合适的施工方法。
常见的施工方法包括钻孔爆破法、盾构法、顶管法等。
3.4 施工过程控制施工过程控制是确保施工质量和安全的关键环节。
应制定详细的施工计划和控制措施，加强现场监督和管理。
同时，应定期进行施工质量检查和安全检查，及时纠正存在的问题。
3.5 环境保护措施在施工过程中，应采取措施减少施工对周围环境的影响。
包括噪音、振动、扬尘等方面的控制措施。
4. 方案设计要点在隧道浅埋暗挖施工方案设计过程中，应关注以下要点：4.1 地下水处理地下水对于隧道施工有着重要的影响。
应对地下水进行充分的调查和分析，确定合适的地下水处理方法。
4.2 施工用材选择隧道施工需要大量的材料。
隧道浅埋暗挖法安全专项施工方案
隧道浅埋暗挖法安全专项施工方案编制单位：编制人：审核人：审批人：编制时间：二O一六年九月目录第一篇工程概述 (8)第一章编制说明 (8)一、编制依据 (8)二、编制原则 (9)三、编制范围.......................... 错误!未定义书签。
第二章工程概况 (9)一、工程位置及周边环境 (10)二、结构概况 (10)三、工程地质及水文地质................ 错误!未定义书签。
四、主要工程数量 (12)第三章工程特点、重点及难点分析 (13)一、工程特点 (13)二、工程重、难点分析及对策 (13)第二篇施工部署 (18)第四章施工总体部署 (18)一、部署原则 (18)二、项目划分 (19)三、施工安排 (19)第五章施工场地布置 (19)一、施工总平面布置 (19)二、施工用水、用电、用风及通讯设施布置 (20)第六章施工进度计划及工期保证措施 (21)一、主要进度指标说明 (21)二、施工进度阶段性目标 (21)三、施工进度计划 (21)四、工期保证措施 (21)第七章资源配置计划....................... 错误!未定义书签。
一、机械设备配置计划 (23)二、劳动力资源配置计划 (26)三、施工周转材料计划.................. 错误!未定义书签。
第三篇主要施工方法及技术要点.. (27)第八章施工控制测量 (27)一、本工程测量特点 (27)二、测量程序 (27)三、测量仪器及人员 (28)四、导线建立及控制限差 (28)五、竣工测量 (29)六、保障测量精度的措施 (30)第九章超前支护施工及开洞门 (31)一、超前预注浆施工 (31)二、超前大管棚施工 (32)三、超前小导管 (37)四、开洞门 (40)第十章隧道开挖及初期支护 (41)一、隧道开挖 (41)二、格栅钢架制安 (41)三、喷射混凝土 (43)四、初支背后回填注浆 (46)第十一章隧道防水施工 (48)第十二章二衬结构施工 (48)一、施工工艺流程 (49)二、整体施工方法简介 (49)三、施工工序流程 (49)四、钢筋工程 (49)五、模板及支架工程 (52)六、二衬背后注浆 (63)第十三章管线保护措施 (63)一、地下管线改移及保证措施 (63)二、管线沉降控制及安全保证措施 (64)第十四章施工监控量测 (66)一、监控量测目的 (66)二、监控量测项目 (66)三、监测点布置及监测频率 (67)四、监测仪器设备 (68)五、控制标准与险情预报 (69)第四篇施工保证体系及保证措施 (70)第十五章质量管理体系及保证措施 (70)一、质量目标 (70)二、施工质量管理体系 (70)三、质量保证措施 (71)四、质量教育与技术交底保证措施 (75)五、关键工序质量保障措施 (76)六、原材料、构配件、半成品及成品质量保证措施 (77)七、质量考评制度及奖罚措施 (79)第十六章安全管理体系及保证措施 (80)一、安全生产管理目标 (80)二、安全保证体系 (82)三、危险源辨识、评价和公示警示 (82)四、现场防护设施布设 (82)五、施工临时用电防护措施 (83)六、施工机械安全保证措施 (87)七、有害气体防护及监控措施 (88)第十七章文明施工及环境保护措施 (89)一、文明施工目标 (90)二、安全文明措施费使用计划 (90)三、文明施工措施 (90)四、临时设施的建设规划和建设标准 (91)五、环境保护措施 (92)六、渣土清运、卫生保洁措施 (95)七、便民措施 (96)八、安全保卫措施 (96)第十八章季节性施工技术措施 (96)一、雨季施工阶段的确定 (96)二、雨季施工措施 (97)三、高温季节施工措施 (98)第十九章应急预案 (98)一、应急救援小组成员组织机构及职责 (99)二、应急预案的方针和目标 (100)三、生产安全事故应急救援程序 (100)四、应急设施管理 (100)五、潜在危险源的应急预案 (103)第二十章危险源辩识分析及处理措施 (108)一、危险源的风险分析 (108)二、风险评价 (109)三、主要危险源分析及处理措施 (110)第一篇工程概述第一章编制说明一、编制依据2、《公路隧道施工技术规范》（JTG F60-2009）3、《地下铁道工程施工及验收规范》（GB 50299-1999）4、《锚杆喷射混凝土支护技术规范》（GB50086-2001）5、《铁路隧道工程施工技术指南》（TZ204-2008)；6、《给水排水构筑物施工及验收规范》（GB 50141-2008）；7、《地下工程防水技术规范》（GB 50108-2008）8、《混凝土结构耐久性设计规范》（GB/T 50476-2008）9、《市政地下工程施工及验收技术规程》（DGTJ08-236-2006）；10、《混凝土结构工程施工质量验收规范》（GB50204-2002）；11、《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）；12、《门式钢管脚手架》（JG13-1999）；13、《建筑施工模板安全技术规范》（JGJ162-2008）；14、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；15、其它国家、行业、地方现行的相关技术标准及规范；16、现场调查资料。
浅埋暗挖法施工技术参考
管理 管理阶 中壁拆除 中壁拆除 水平 段 中（㎜） 中（㎜）
Ⅰ 安全
3
6
Ⅱ 注意
6
12
Ⅲ 危险
12
24
6.浅埋暗挖法技术在软弱围岩 中旳利用
在软弱围岩施工中最主要旳是提升围岩旳自支护能 力，其基本措施是控制围岩旳松弛、坍塌、“保护围 岩”，详细旳施工措施有：
⑴稳定掌子面旳措施：正面喷混凝土和锚杆；超前支 护；留关键土。
直方向不不不小于20米。 • 4）喷射混凝土时粉尘含量不不小于2mg/m3
2. 喷射混凝土
• 早期支护表面平整度要求，用2m靠尺检 验，允许偏差：侧壁5㎝，拱部7㎝。
• 喷射混凝土厚度要求：平均厚度不应不 不小于设计厚度；最小厚度不不不小于 设计厚度旳2∕3；检验点数旳80％及以 上不小于设计厚度。
• 喷射混凝土终凝后3h内不得进行爆破作 业。
3. 锚杆
锚杆类型：全厂式粘结型锚杆、自钻式锚杆、预应力 锚杆、摩擦型锚杆、组合式锚杆
锚杆杆体抗拉力不不不小于180kN。 锚杆孔旳深度应不小于锚杆设计长度10㎝。 锚杆安装应带置中器，确保锚杆砂浆旳保护层不不不
小于10㎜。 注浆作业应遵守下列要求： 1）注浆开始或半途停止超出30min时应用水或稀砂
目前国内隧道工程全长粘结性锚杆采用广泛， 为了改善锚杆受力条件，增设垫板和锚头。
▪ 2. 隧道周围炮眼痕迹保存率： ▪ 硬围岩：不小于80％ ▪ 中硬岩：不小于60％ ▪ 3. 提升光面爆破效果周围眼距与抵抗线旳旳
相对距离要合理，一般减小周围眼距和抵抗 线，爆破后轮廓成形好。 ▪ 4. 减小周围眼开眼误差，硬岩开眼位置在轮 廓线上，软岩可向内偏5～10㎝。
开挖
隧道允许超挖值应符合下表要求： 平均线性超挖值＝超挖横断面积 爆破设计开挖断面周长
浅埋暗挖法隧道施工
浅埋暗挖法隧道施工浅埋暗挖法是在软弱围岩浅埋地层中修建山岭隧道洞口段、城区地下铁路及其他适用于浅埋地下工程的施工方法。
它适用于不宜明挖施工的土质或软弱无胶结的砂、卵石等第四纪地层，对于水位高的地层，需要采取堵水、降水和排水等措施。
1、预加固和预支护地下工程浅埋暗挖法施工过程中，经常会遇到砂砾土、砂性土、黏性土或强风化基岩等不稳定地层，自稳时间短、自承载能力低，初期支护尚未施作时隧道围岩便开始坍塌。
因此，该条件下需要采取地层预加固和预支护来提高地层的自稳能力，降低地表沉降。
浅埋暗挖隧道施工时常用的预加固和预支护方法有：（1）注浆法。
注浆法是浅埋暗挖法施工中应用最多的辅助工法。
浆液在注浆压力作用下扩散并挤压土体，起到加固地层和堵水的作用，通常配合小导管和大管棚使用。
注浆方式主要有小导管注浆、大管棚注浆、帷幕注浆和全断面注浆等。
注浆材料有普通水泥、超细水泥、水泥水玻璃和化学浆液等。
（2）降水法。
采用降低地下水位的方法，为浅埋暗挖施工提供干燥的施工作业条件，尤其在地下水位较高的地区，必须采取降水措施，才能实现暗挖法施工。
降水法主要有井点降水、管井降水、真空降水和电渗降水等。
我国北方地区多采用地面深井降水法，也采用洞内轻型井点降水法；南方地区多采用基坑内管井降水法，也采用真空或电渗降水法。
（3）超前小导管法。
超前小导管支护是在松软地层施工时优先采用的地层预加固方法。
通过超前小导管注浆，使地层得到加固改良，保证开挖面的稳定，降低地表沉降。
超前小导管长度3～5m，直径30～50mm，环向间距20～30cm，通常沿着上半断面开挖轮廓线120°范围内向开挖面前方土层以一定仰角（10～15°）打入带孔小导管，并进行注浆，如图所示。
（4）长管棚法。
长管棚法用于暗挖隧道的超前加固，布置在隧道的拱部周边。
大管棚法一般需要结合注浆以获得较好的地层加固效果。
长管棚法适用于自稳能力差的地层或邻近重要建筑物等条件，它是将钢管沿隧道外轮廓线顺着轴线方向打入工作面前方的地层以支撑来自外侧的围岩压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道浅埋暗挖法安全专项施工方案Last revised by LE LE in 2021隧道浅埋暗挖法安全专项施工方案编制单位：编制人：审核人：审批人：编制时间：二O一六年九月目录第一篇工程概述第一章编制说明一、编制依据2、《公路隧道施工技术规范》（JTG F60-2009）3、《地下铁道工程施工及验收规范》（GB 50299-1999）4、《锚杆喷射混凝土支护技术规范》（GB50086-2001）5、《铁路隧道工程施工技术指南》（TZ204-2008)；6、《给水排水构筑物施工及验收规范》（GB 50141-2008）；7、《地下工程防水技术规范》（GB 50108-2008）8、《混凝土结构耐久性设计规范》（GB/T 50476-2008）9、《市政地下工程施工及验收技术规程》（DGTJ08-236-2006）；10、《混凝土结构工程施工质量验收规范》（GB50204-2002）；11、《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）；12、《门式钢管脚手架》（JG13-1999）；13、《建筑施工模板安全技术规范》（JGJ162-2008）；14、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；15、其它国家、行业、地方现行的相关技术标准及规范；16、现场调查资料。
17、国家、广东省、沿海城市现行技术标准、规程和规范，相关法规、政策，特别是安全生产、文明施工、环保方面的法律法规和政策。
18、我公司拟投入本项目的技术力量、管理机构、机械设备、资金实力等。
二、编制原则项目组织构建立足于专业化，选调具有施工经验并且有这方面专业技术特长的人员组成强有力的施工组织机构，形成施工组织管理的核心层，全面负责施工管理和技术指导，质量把关以及工程进度和施工安全等管理直接对业主和企业负责。
⑴选用具有类似工程施工经验的专业人员负责本项目的施工。
⑵进场的各种施工机械设备和测试仪器状况良好，优化配置，测试仪器先进、高效实用，以保证本工程的工期和施工安全，提高劳动生产率，减轻劳动强度。
⑶在施工方案的制定、施工工艺的选择、施工技术的实施等方面立足规范化，采用先进的施工方法，确保工程施工有序高效进行，根据工程特点和施工内容，在隧道施工过程中，结合地质超前预报和探测技术，严格按“新奥法”原理编制施工工艺并组织实施。
⑷在施工期间重点保证安全操作的可靠性，确保工程顺利完工。
⑸实施项目法管理，通过对劳力、设备、材料、资金、技术、方案和信息的优化，实现造价、工期、质量目标效果，严格成本核算管理制，降低成本。
⑹采取“四新”技术，结合工程特点，积极推广使用成熟可靠的新技术、新工艺、新材料、新设备，确保施工质量。
⑺在环保、水保方面将严格遵守国家及沿海城市有关环保、水保的法律、法规以及合同相关条款的有关规定，做好施工区的环保、水保工作，最大限度地减少施工对自然生态的破坏，保护环境，防止水土流失。
⑻做到文明施工，搞好施工区与生活区的环境卫生。
第二章工程概况一、工程位置及周边环境工程名称：工程地点：建设单位：设计单位监理单位：施工单位：二、结构概况本线路段，起点位于处，终点位处，暗挖段长度m，根据设计要求，采用浅埋暗挖法，复合式衬砌结构，断面为矩形断面，断面衬砌内净高为，左右幅的内净宽为8m，如图所示。
二次模注衬砌采用模注钢筋混凝土，初期支护和二次衬砌间设防水层防水，结构防水图如图所示。
复合式衬砌采用工程类比法进行设计，通过理论分析进行验算，并在施工中根据现场围岩监控量测信息对设计支护参数进行必要的调整。
主要支护参数如表所示。
表隧道复合式衬砌主要支护参数表三、工程地质及水文地质工程地质隧道开挖范围内地层为：人工填土，第四系晚更新统冲洪积层，第四系中晚更新统坡积层、第四系中更新统残积层，下伏基岩为燕山期侵入岩。
各地层岩性及野外特征自上而下依次描述为：素填土（地层编号①）：褐黄、褐红等色，主要由黏性土夹10～20%的建筑垃圾及碎块石组成。
堆填时间超过10年，已基本完成自重固结，结构稍密。
场地内所有钻孔均见及，层厚～。
①黏土（地层编号⑥2）：褐黄、褐红、灰白等色，湿，可塑～硬塑。
具有光泽，摇震反应无，干强度高，韧性高。
层厚～。
为Ⅱ级普通土。
②粗砂（地层编号⑥3）：灰白色、浅黄等色，主要成分为石英质，亚圆形，混少量粘性土。
饱和，稍～中密。
层厚～。
为Ⅱ级普通土。
含砾黏土（地层编号⑦）：褐红、褐黄色，含约10～20%的石英砾，具花斑状结构。
稍湿～湿，可～硬塑。
稍有光泽，摇震反应无，干强度中等，韧性中等。
层厚～。
砾质黏性土（地层编号⑧）：褐红、褐黄、灰白等色，由粗粒花岗岩风化残积而成。
原岩结构已破坏，含约20～30%的石英砂砾，遇水浸泡易软化。
稍湿～湿，可～硬塑。
稍有光泽，摇震反应无，干强度中等，韧性中等。
场地内所有钻孔均见及，仅隧道钻孔钻穿该层，揭露层厚～。
场地下伏基岩为粗粒花岗岩，粗粒结构，块状构造。
主要矿物成分为石英、长石、黑云母等。
本次勘察揭露全、强、中、微风化层，其特征描述如下：①全风化粗粒花岗岩（地层编号⑨1）：褐黄、褐红色，原岩结构基本破坏，裂隙极发育。
岩芯呈坚硬土状，手捏可碎，浸水可捏成团，偶夹有强风化岩块。
极破碎，极软岩，岩体基本质量等级为Ⅴ级。
层厚～，层顶埋深～，顶板标高～。
②强风化粗粒花岗岩（地层编号⑨2）：褐黄、褐红、灰褐色，原岩结构清晰可见，裂隙较发育。
岩芯多呈坚硬土夹碎块状，碎块用手可折断，遇水易软化，偶夹有中风化岩块。
极破碎，极软岩，岩体基本质量等级为Ⅴ级。
层厚～，层顶埋深～，顶板标高～。
③中风化粗粒花岗岩（地层编号⑨3）：浅黄、褐色，裂隙较发育，裂面具铁染。
岩芯主要呈碎块状，少量短柱状，锤击声哑、易碎，合金钻进较难。
破碎～较破碎，软岩～较软岩，岩体基本质量等级为Ⅳ～Ⅴ级。
见于所有隧道钻孔，层厚～，层顶埋深～，顶板标高～。
④微风化粗粒花岗岩（地层编号⑨4）：青灰、肉红色，岩石新鲜，致密坚硬，裂隙稍发育。
岩芯呈短～长柱状，锤击声脆。
较完整，较硬岩，岩体基本质量等级为Ⅲ级。
所有隧道钻孔钻入该层，均未钻穿，揭露层厚～，层顶埋深～，顶板标高～。
隧道主体结构开挖断面主要位于①人工填土、⑧砾质黏性土中，少量位于⑦含砾黏土、⑥2黏土和⑥3粗砂中，地层自稳能力较差，开挖后易渗水，产生坍塌或塌方，导致施工无法进行，施工过程中地面沉降难以控制，过大沉降易引起大道大道路面开裂甚至塌陷，影响交通安全，在地下管线或地下建筑物区，若地面沉降过大，易造成管线破坏或地铁结构开裂，危及使用安全。
水文地质场地地下水主要为粗砂层中的孔隙潜水和粘性土层中的上层滞水，主要受大气降水补给，排泄方式主要为发和下渗，水量一般；另基岩中赋存有一定量的裂隙水，略具承压性，由于风化程度不同，风化孔隙裂隙率和连通性差异较大，其透水性具不均匀性，基岩裂隙水总体具有透水性差，富水性较弱的特点，其主要受地下水的侧向补给。
勘察期间测得其混合稳定水位埋深为～，相应标高在～之间。
地下水位因季节变化、降雨而异，根据地区经验，本场地地下水位年变化幅度～。
四、主要工程数量主要工程数量见表。
表主要工程数量表第三章工程特点、重点及难点分析一、工程特点[1]环境复杂：隧道周边建筑物及管线密集，隧道开挖断面处于第四系中更新统残积层（Ｑ2el砾质粘性土）顶部，隧道位于地下水位以下，掘进开挖时洞顶会遇到人工填土层，存在洞顶塌方的危险。
隧道上方为交通繁忙的大道大道，因此土方开挖及支撑架设要充分利用时空效应，及时架设；[2]隧道施工期间注意管线的保护，特别是大道大道东侧的110KV科桂线、科后线。
[3]降水效果直接影响施工进度与质量：本场地地下水位较高，施工中要求作好注浆止水设计、施工与监控工作，保证施工进度与质量。
[4]对周边建（构）筑物变形控制要求高：由于周边环境的复杂性，需要精心精细，合理安全施工，不能影响周边道路的安全，特别是正在运营的大道大道。
二、工程重、难点分析及对策在对工程特点分析的基础上，结合设计情况及自然条件等边界因素，深入理解工程特点与实际情况，总结出工程重点，归纳出工程难点，制定有效措施、对策。
通道埋深浅，跨度大，控制管线及地层沉降是重难点。
地下隧道横穿城市主干道，车流量大，主通道顶覆土深度3-5米左右，开挖截面跨度大（开挖跨度），高度达到左右，通道开挖时对地表沉降控制的要求非常高。
由于开挖而造成边界条件发生改变，对覆盖层土体产生扰动，引起应力场的重分布，产生卸荷效应，必然引起地层及管线的沉降。
将沉降控制在地层及管线允许范围内，保证管线的正常使用、道路正常通行是本工程的重点。
为了控制地面沉降，拟采取的措施如下：1）严格施工组织，严格施工管理，严格施工纪律，严格施工工艺（否则稍有疏忽将导致工程失败，经济损失加剧，同时工程安全、质量和工期也是难以保证）。
施工前向参加施工的全体人员进行技术交底，安全交底，提高施工人员的安全意识和质量意识。
建立、健全质量保证体系，加强现场质量管理，现场施工管理人员跟班指导、确保作业规范、合格。
2）严格遵守“管超前、严注浆、短进尺、强支护、勤量测、早封闭”的十八字方针，按照浅埋暗挖工法组织通道施工，预留核心土，上下台阶拉开的距离在施工过程中根据掌子面稳定情况适当调整。
当稳定性较好时控制在5～10m，掌子面稳定性较差时控制在3～5m，确保初支及早封闭成环。
3）必须严格按照设计要求，进行拱顶、边墙的超前小导管注浆，以预先加固开挖地层，减小开挖后土体的变形。
4）必须加强初期支护质量控制，喷射砼必作到密实，强度满足设计要求。
喷射砼达到一定强度后应立即进行回填压浆，填充初支与围岩间的间隙，能有效抑制变形。
5）格栅钢架安装时必须按照设计作好连接筋的焊接，确保钢架整体受力提高支护强度。
防止钢架整体下沉，必须提高拱脚承载力，采用大块钢板支垫并及时进行锁脚锚管注浆。
6）施工过程必须作到量测数据的及时性与准确性，以监控量测为手段，指导设计和施工，保证施工安全，控制地表沉降。
7）施工前细致调查各类管线，明确管线材质、接头形式、接头位置、埋置深度等信息。
与各管线单位取得联系，选取合适的保护方案，明确各类管线沉降的控制值指导现场施工。
防范坍塌保证隧道施工安全是重点隧道下穿，开挖断面围岩为第四系中更新统残积层（Ｑ2el）第四系残积层（Qel），其上依次为人工填石层、砾质粘性土。
该段地面为大道大道，车流密集，地面动载较大。
而且隧道按浅埋暗挖工法分部开挖，工作面狭小，工作环境恶劣，劳动强度大，防止隧道塌方，保证施工人员安全至关重要。
为了防范坍塌，拟采取以下措施：1）隧道暗挖施工严格按照“管超前、严注浆、短开挖、强支护、早封闭、勤量测”的原则组织施工，保证施工质量，防范掌子面坍塌、冒顶，确保施工安全。
2）规范操作确保量测数据准确，及时分析反馈，优化施工参数，选择合理的台阶长度，尽快施工仰拱封闭成环，及早浇注衬砌砼，增加安全系数，抑制围岩变形。
