最新常用公、英制螺纹大、小径尺寸表

普通的公制、英制、美制螺纹计算公式，附最新英制螺纹对照表公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径= 公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深= 0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙螺纹(PS直螺纹)(PF细牙)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4'-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N =4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm附表：英制普通螺纹(惠氏螺纹) -- 小螺纹系列(BA)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BA mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3No. 14 BA 1 0.23 110.4 0.86 0.72 0.14 0.75 No. 13 BA 1.2 0.25 101.6 1.05 0.9 0.15 0.95 No. 12 BA 1.3 0.28 90.71 1.13 0.96 0.17 1 No. 11 BA 1.5 0.31 81.93 1.315 1.13 0.185 1.2 No. 10 BA 1.7 0.35 72.57 1.49 1.28 0.21 1.35 No. 9 BA 1.9 0.39 65.12 1.665 1.43 0.235 1.5 No. 8 BA 2.2 0.43 59.07 1.94 1.68 0.26 1.8 No. 7 BA 2.5 0.48 52.92 2.21 1.92 0.29 2 No. 6 BA 2.8 0.53 47.92 2.48 2.16 0.32 2.3 No. 5 BA 3.2 0.59 43.05 2.845 2.49 0.355 2.6 No. 4 BA 3.6 0.66 38.48 3.205 2.81 0.395 2.95 No. 3 BA 4.1 0.73 34.79 3.66 3.22 0.44 3.4 No. 2 BA 4.7 0.81 31.35 4.215 3.73 0.485 3.9 No. 1 BA 5.3 0.9 28.22 4.76 4.22 0.54 4.4No. 0 BA 6 1 25.4 5.4 4.8 0.6 5 55°圆锥管螺纹型式和尺寸（2006-03-13 14:38:47 ）螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度圆弧尺寸底英寸mm mm tpi mm 外螺纹H1 r mm d=D p d2=D2 d3R 1/16 1/16＂7.723 0.907 28 7.142 6.561 0.581 0.125 6. R 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 0.125 8. R 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 0.184 11 R 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 0.184 14 R 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 0.249 18 R 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 0.249 23 R 1 1＂33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 0.317 38 R 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 0.317 44 R 2 2＂59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3＂87.884 2.309 11 86.405 84.926 1.479 0.317 85 R 4 4＂113.03 2.309 11 111.551 110.072 1.479 0.317 11 R 5 5＂138.43 2.309 11 136.951 135.472 1.479 0.317 13 R 6 6＂163.83 2.309 11 162.351 160.872 1.479 0.317 16制惠氏螺纹的型式尺寸英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径Ww mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d31/16＂BSW 1.587 0.423 60 1.315 1.05 0.27 1.15 3/32＂BSW 2.381 0.529 48 2.041 1.703 0.338 1.9 1/8＂BSW 3.175 0.635 40 2.768 2.362 0.406 2.5 5/32＂BSW 3.969 0.793 32 3.459 2.952 0.507 3.2 3/16＂BSW 4.762 1.058 24 4.084 3.407 0.677 3.7 7/32＂BSW 5.556 1.058 24 4.878 4.201 0.677 4.5 1/4＂BSW 6.35 1.27 20 5.537 4.724 0.813 5.1 5/16＂BSW 7.938 1.411 18 7.034 6.131 0.904 6.53/8＂BSW 9.525 1.588 16 8.509 7.492 1.017 7.9 7/16＂BSW 11.113 1.814 14 9.951 8.789 1.162 9.2 1/2＂BSW 12.7 2.117 12 11.345 9.99 1.355 10.4 5/8＂BSW 15.876 2.309 11 14.397 12.918 1.479 13.4 3/4＂BSW 19.051 2.54 10 17.424 15.798 1.627 16.25 7/8＂BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1＂BSW 25.4 3.175 8 23.368 21.335 2.033 221 1/8＂BSW 28.576 3.629 7 26.253 23.929 2.324 24.5 1 1/4＂BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8＂BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2＂BSW 38.1 4.233 6 35.391 32.68 2.711 33.5 1 5/8＂BSW 41.277 5.08 5 38.024 34.771 3.253 35.5 1 3/4＂BSW 44.452 5.08 5 41.199 37.946 3.253 38.5 1 7/8＂BSW 47.627 5.6454 1/2 44.012 40.398 3.614 41.25 2＂BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.5 2 1/4＂BSW 57.152 6.35 4 53.086 49.02 4.066 502 1/2＂BSW 63.502 6.35 4 59.436 55.37 4.066 562 3/4＂BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.5 3＂BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 683 1/4＂BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2＂BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 803 3/4＂BSW 95.254 8.467 3 89.832 84.41 5.422 85.5 4＂BSW 101.604 8.467 3 96.182 90.76 5.422 924 1/4＂BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 984 1/2＂BSW 114.304 8.835 2 7/8 108.647 102.99 5.657 104.2 4 3/4＂BSW 120.665 9.237 2 3/4 114.74 108.625 5.915 110 5＂BSW 127.005 9.237 2 3/4 121.09 115.176 5.915 116.5 5 1/4＂BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.5 5 1/2＂BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.5 5 3/4＂BSW 146.055 10.16 2 1/2 139.549 133.043 6.506 134.5 6＂BSW 152.406 10.16 2 1/2 145.9 139.394 6.506 141 英制普通螺纹-- 细牙-- BSF英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BSF mm mm tpi mm 外螺纹H1 mm d=D p d2=D2 d33/16 BSF 4.763 0.794 32 4.255 3.747 0.508 47/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.6 1/4 BSF 6.35 0.977 26 5.725 5.1 0.625 5.3 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.1 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.8 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.3 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.7 1/2 BSF 12.7 1.588 16 11.684 10.668 1.017 11.1 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.7 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 1411/16 BSF 17.463 1.814 14 16.3 15.137 1.162 15.5 3/4 BSF 19.05 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1.00 BSF 25.4 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.5 1 1/4 BSF 31.75 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.5 1 1/2 BSF 38.1 3.175 8 36.068 34.036 2.033 34.5 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 381 3/4 BSF 44.45 3.629 7 42.126 39.802 2.324 40.52 BSF 50.8 3.629 7 48.476 46.152 2.324 472 1/4 BSF 57.15 4.234 6 54.44 51.73 2.711 532 1/2 BSF 63.5 4.234 6 60.79 58.08 2.711 592 3/4 BSF 69.85 4.234 6 67.14 64.43 2.711 -3 BSF 76.2 5.08 5 72.946 69.692 3.253 -3 1/4 BSF 82.55 5.08 5 79.296 76.042 3.253 -3 1/2 BSF 88.9 5.6454 1/2 85.285 81.67 3.614 -3 3/4 BSF 95.25 5.645 4 1/2 91.635 88.02 3.614 -4 BSF 101.6 5.645 4 1/2 97.985 94.37 3.614 -4 1/4 BSF 107.95 6.35 4 103.886 99.822 4.066 - 55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度底孔尺寸mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3G 1/8 1/8＂9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4＂13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8＂16.662 1.337 19 15.806 14.95 0.856 15G 1/2 1/2＂20.955 1.814 14 19.793 18.631 1.162 19G 5/8 5/8＂22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4＂26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8＂30.201 1.814 14 29.039 27.877 1.162 28G 1 1＂33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8＂ 37.897 2.309 11 36.418 34.939 1.479 35G 1 1/4 1 1/4＂ 41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8＂ 44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2＂ 47.803 2.309 11 46.324 44.845 1.479 45G 1 3/4 1 3/4＂ 53.746 2.309 11 52.267 50.788 1.479 51G 2 2＂59.614 2.309 11 58.135 56.656 1.479 57G 2 1/4 2 1/4＂ 65.71 2.309 11 64.231 62.752 1.479 63G 2 1/2 2 1/2＂ 75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4＂ 81.534 2.309 11 80.055 78.576 1.479 79G 3 3＂87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4＂ 93.98 2.309 11 92.501 91.022 1.479 91G 3 1/2 3 1/2＂ 100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4＂ 106.68 2.309 11 105.201 103.722 1.479 104 G 4 4＂113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2＂ 125.73 2.309 11 124.251 122.772 1.479 123 G 5 5＂138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2＂ 151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6＂163.83 2.309 11 162.351 160.872 1.479 161.5RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0R=1/32 X（3+12）=0.468751、密封管螺纹（R）英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP；英制密封圆锥内螺纹的特征代号为：RC；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为：G对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号.示例：尺寸代号为2的右旋，非密封圆柱内螺纹：G2尺寸代号为3的A级，右旋，非密封圆柱外螺纹：G3A尺寸代号为4的B级，左旋，非密封圆柱外螺纹：G4 B-LH尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)R4 4"113.032.30911111.551110.0721.479R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D1锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT 表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 6R 44"113.032.30911111.551110.721.479R 55"138.432.30911136.951135.4721.479R 66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35) 转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸 (单位:mm)螺纹尺度的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d1 1/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0. 50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0. 50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PP B注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP基本直径内螺纹外螺纹A级B级螺纹代号大径中径小径中径公差小径公差中径公差大径公差中径公差大径公差G1/8″×289.7289.1478.566+0.170+0.282-0.107-0.214-0.214-0.214G1/4″×1913.15712.30111.445+0.125+0.445-0.125-0.250-0.2500-0.250G3/8″×1916.66215.80614.950+0.125+0.445-0.125-0.250-0.250-0.250G1/2″×1420.95519.79318.631+0.142+0.541-0.142-0.284-0.284-0.284G5/8″×1422.91121.74920.587+0.142+0.541-0.142-0.284-0.284-0.284G3/4″×1426.44125.27924.117+0.142+0.541-0.142-0.284-0.284-0.284G1″×1133.24931.77030.291+0.180+0.640-0.180-0.360-0.360-0.360G1.1/4″×1141.91040.43138.952+0.180+0.640-0.180-0.360-0.360-0.360G1.1/2″×1147.80346.32444.854+0.180+0.640-0.180-0.360-0.360-0.360G2″×1159.61458.13556.656+0.180+0.640-0.180-0.360-0.360-0.360G2.1/2”X1175.18473.70572.226+0.217+0.640-0.217-0.434-0.434-0.434G3”X1187.88486.40584.926+0.217+0.640-0.217-0.434-0.434-0.434G3.1/2”X11100.33098.85197.372+0.217+0.640-0.217-0.434-0.434-0.434英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT基面上的直径基准长度有效螺纹长度螺纹代号大径中径小径基本最大最小基本最大最小圆锥内螺纹基面轴向位移偏差（±mm）R1/8″×289.7289.1478.566 4.0 4.9 3.1 6.57.4 5.6 1.1 R1/4″×1913.15712.30111.445 6.07.3 4.79.711.08.4 1.7 R3/8″×1916.66215.80614.950 6.47.7 5.110.111.48.8 1.7 R1/2″×1420.95519.79318.6318.210.0 6.413.215.011.4 2.3 R3/4″×1426.44125.27924.1179.511.37.714.516.312.7 2.3 R1″×1133.24931.77030.29110.412.78.116.819.114.5 2.9 R1.1/4″×1141.91040.43138.95212.715.010.419.121.416.8 2.9 R1.1/2″×1147.80346.32444.84512.715.010.419.121.416.8 2.9 R2″×1159.61458.13556.65615.918.213.623.425.721.1 2.9 R2.1/2”X1175.18473.70572.22617.521.014.026.730.223.2 3.5 R3”X1187.88486.40584.92620.624.117.129.833.326.3 3.5R3.1/2”X11100.33098.85197.37222.225.718.731.434.927.9 3.5美制管螺纹基本尺寸及公差（牙形角60º）UN(F)外螺纹内螺纹公差等级公差等级2A2B 螺纹代号大径中径小径小径中径大径最大最小最大最小最小最大最小最大JIC螺纹7/16″×20UNF11.07910.87410.25410.1479.5689.72810.03310.28710.42411.113 1/2″×20UNF12.66712.46111.84111.73211.15611.32811.60811.87512.01712.7 9/16″×18UNF14.25214.03113.33513.22112.57312.75113.08113.37113.5214.288 3/4″×16UNF19.01218.77317.98117.85417.1217.32317.67818.01918.18419.05 7/8″×14UNF22.18421.92321.00620.86920.02520.26920.67621.04621.22422.225 1-1/16″×12UN26.94426.65525.5725.42524.42524.68925.14625.61325.80126.988 1-5/16″×12UN33.29433.00531.9231.77330.77531.03931.49631.96332.15433.338 1-5/8″×12UN41.22940.9439.88539.70538.7138.98939.44639.90140.09441.275 1-7/8″×12UN47.57947.2946.20546.05345.0645.33945.79646.25146.44947.625 2-1/2″×12UN63.45263.16262.07861.9260.93261.21461.67162.12662.33263.5ORFS螺纹9/16″×18UNF14.25214.03113.33513.22112.57312.75113.08113.37113.5214.288 11/16″×16UN17.42717.18816.39616.27415.53515.74816.10416.43116.58917.463 13/16″×16UN20.59920.36119.56819.44418.70718.92319.27919.60619.76620.638 1″×14UNF25.35725.09524.17824.03623.19523.44423.82524.22124.40725.4 1-3/16″×12UN30.11929.8328.74528.59827.627.86428.32128.78828.97930.163 1-7/16″×12UN36.46736.17735.09334.94333.94734.21434.67135.13835.33136.513 1-11/16″×12UN42.81742.52741.44341.2940.29740.56441.02141.48841.68642.863 2″×12UN50.75450.46549.3849.22548.23548.51448.97149.42649.62750.8SAE螺纹5/8″×18UNF15.83915.61814.92314.80314.16114.35114.68114.95815.1115.875 1-1/16″×14UN26.94726.68325.74325.60824.7424.96825.37525.78325.96126.987其它美制螺纹9/16″×16UN14.25214.01313.22113.10112.3612.57312.92913.25613.41114.288 7/8″×12UN22.18221.89220.80820.66819.66219.93920.39620.85121.03422.225 2-1/4″×12UN57.10456.81555.7355.57554.58554.86455.32155.77655.97657.15注：UNC粗牙螺纹系列，UNF细牙螺纹系列，UNEF超细牙螺纹系列，UN不变螺距系列布锥管螺纹基本尺寸及公差(牙形角60º) NPT基面上的直径螺纹长度螺纹代号大径中径小径有效长度管端至基面长Z1/8″×2710.2729.5198.7667 4.572 Z1/4″×1813.57212.44311.3149.5 5.080 Z3/8″×1817.05515.92614.79710.5 6.096 Z1/2″×1421.22319.77218.32113.58.028 Z3/4″×1426.56825.11723.666148.611 Z1″×11.533.22831.46129.69417.510.160Z1.1/4″×11.541.98540.21838.4511810.688Z1.1/2″×11.548.05446.28744.52018.510.688Z2″×11.560.09258.32556.5581911.074公制螺纹基本尺寸及公差(牙形角60º) M基本直径内 螺 纹外螺纹公 差 等 级公差等级6H7H6g螺纹代号大 径中 径小 径中径公差小径公差中径公差小径公差中径公差大径公差M10X1109.3508.917+0.1500+0.2360+0.1900+0.3000-0.026-0.138-0.026-0.206M12X11211.35010.917+0.1600+0.2360+0.2000+0.3000-0.026-0.144-0.026-0.206M14X11413.35012.917+0.1600+0.2360+0.2000+0.3000-0.026-0.144-0.026-0.206M12X1.251211.18810.647+0.1800+0.2650+0.2240+0.3350-0.028-0.160-0.028-0.240M14X1.251413.18812.647+0.1800+0.2650+0.2240+0.3350-0.028-0.160-0.028-0.240M12X1.51211.02610.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M14X1.51413.02612.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M16X1.51615.02614.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M18X1.51817.02616.373+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M20X1.52019.02618.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M22X1.52221.02620.376+0.1900+0.3000+0.2360+0.3750-0.032-0.172-0.032-0.268M24X1.52423.02622.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M26X1.52625.02624.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M27X1.52726.02625.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M30X1.53029.02628.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M33X1.53332.02631.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M36X1.53635.02634.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M39X1.53938.02637.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M42X1.54241.02640.376+0.2000+0.3000+0.2500+0.3750-0.032-0.182-0.032-0.268M27X22725.70124.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M30X23028.70127.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M33X23331.70130.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M36X23634.70133.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M39X23937.70136.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M42X24240.70139.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M45X24543.70142.835+0.2240+0.3750+0.2800+0.4750-0.038-0.208-0.038-0.318M52X25250.70149.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318M60X26058.70157.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318M64X26462.70161.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318M72X27270.70169.835+0.2360+0.3750+0.3000+0.4750-0.038-0.218-0.038-0.318。

英制螺纹大小径对照表

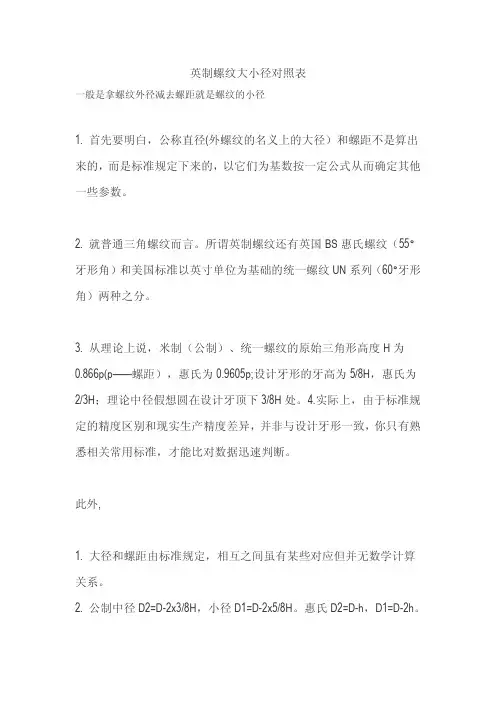

一般是拿螺纹外径减去螺距就是螺纹的小径
1.首先要明白，公称直径(外螺纹的名义上的大径）和螺距不是算出来的，而是标准规定下来的，以它们为基数按一定公式从而确定其他一些参数。

2.就普通三角螺纹而言。

所谓英制螺纹还有英国BS惠氏螺纹（55°牙形角）和美国标准以英寸单位为基础的统一螺纹UN系列（60°牙形角）两种之分。

3.从理论上说，米制（公制）、统一螺纹的原始三角形高度H为0.866p(p——螺距），惠氏为0.9605p;设计牙形的牙高为5/8H，惠氏为2/3H；理论中径假想圆在设计牙顶下3/8H处。

4.实际上，由于标准规定的精度区别和现实生产精度差异，并非与设计牙形一致，你只有熟悉相关常用标准，才能比对数据迅速判断。

此外,
1.大径和螺距由标准规定，相互之间虽有某些对应但并无数学计算关系。

2.公制中径D2=D-2x3/8H，小径D1=D-2x5/8H。

惠氏D2=D-h，D1=D-2h。

左旋螺纹的旋向代号为LH ；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 左旋螺纹的旋向代号为LH ；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A 级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B 级，左旋，非密封圆柱外螺纹：G4 B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A 级圆柱外螺纹组成的螺纹副：G2A加工内孔螺纹的是管螺纹丝锥， 加工外螺纹用板牙。

、其他：55°圆锥管螺纹的转化中国 英国 法国 日本 iso 代号 ZG R （外） G PT R R(外螺纹) Rc （内） R R Rc60°圆锥管螺纹的转化60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹，此系列螺纹在我国机床行业和美国前苏联应用。

它的代号，我国过去规定为K ，后来规定为Z ，现在改为NPT. 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A 和B.55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。

该系列螺纹在世界上应用广泛，它的代号，各国规定不同。

1、密封管螺纹（R ）配合方式：英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为：RP ；英制密封圆锥内螺纹的特征代号为：RC ；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；R2（与英制密封圆锥内螺纹配合使用）； 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计.的。

英制管螺纹基本尺寸及公差（牙形角55o）BSPP英制锥管螺纹基本尺寸及公差（牙形角55o）BSPT美制管螺纹基本尺寸及公差（牙形角60o）UN(F)公制螺纹基本尺寸及公差(牙形角60o) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2R3" 113R4" 114R5" 115R6" 116聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)标签：表（1）螺纹基本尺寸G1/2、ZG1/2 (单位:mm)尺寸代每类的螺距p 牙型圆弧半基面上的基本直径基准有效锥管螺纹的基本尺寸表（3-28）1/2PT、1/2NPT 表（2）螺纹基本尺寸(单位:mm)寸Ww 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm1/16" BSW 603/32" BSW 481/8" BSW 405/32" BSW 323/16" BSW 247/32" BSW 241/4" BSW 205/16" BSW 183/8" BSW 167/16" BSW 141/2" BSW 125/8" BSW 113/4" BSW 107/8" BSW 9 1" BSW 811/8" BSW 711/4" BSW 713/8" BSW 611/2" BSW 615/8" BSW 513/4" BSW 517/8" BSW 41/2 2" BSW 41/2 21/4" BSW 421/2" BSW 423/4" BSW 31/2 3" BSW 31/2 31/4" BSW 31/4 31/2" BSW 31/4 33/4" BSW 3 4" BSW 341/4" BSW 27/841/2" BSW 27/8 43/4" BSW 23/4 5" BSW 23/4 51/4" BSW 25/8 51/2" BSW 25/8 53/4" BSW 21/2 6" BSW 21/2英制普通螺纹--细牙--BSF英制普通螺纹(惠氏螺纹)--细牙(BSW)名义尺寸BSF 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm3/16 BSF 32 7/32 BSF 28 1/4 BSF 26 9/32 BSF 26 5/16 BSF 22 3/8 BSF 20 7/16 BSF 18 1/2 BSF 16 9/16 BSF 16 5/8 BSF 14 11/16 BSF 14 3/4 BSF 12 13/16 BSF 12 7/8 BSF 11 1 BSF 10 11/8 BSF 9 11/4 BSF 9 13/8 BSF 8 11/2 BSF 8 15/8 BSF 8 13/4 BSF 7 2 BSF 7 21/4 BSF 6 21/2 BSF 623/4 BSF 6 -3 BSF 5 -31/4 BSF 5 -31/2 BSF 41/2 -33/4 BSF 41/2 -4 BSF 41/2 -41/4 BSF 4 -螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。

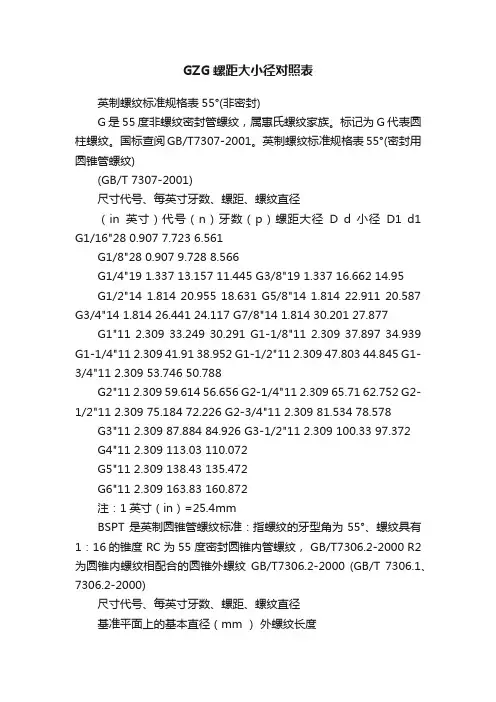

GZG螺距大小径对照表英制螺纹标准规格表55°(非密封)G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

英制螺纹标准规格表55°(密封用圆锥管螺纹)(GB/T 7307-2001)尺寸代号、每英寸牙数、螺距、螺纹直径（in英寸）代号（n）牙数（p）螺距大径D d 小径D1 d1 G1/16"28 0.907 7.723 6.561G1/8"28 0.907 9.728 8.566G1/4"19 1.337 13.157 11.445 G3/8"19 1.337 16.662 14.95G1/2"14 1.814 20.955 18.631 G5/8"14 1.814 22.911 20.587 G3/4"14 1.814 26.441 24.117 G7/8"14 1.814 30.201 27.877 G1"11 2.309 33.249 30.291 G1-1/8"11 2.309 37.897 34.939 G1-1/4"11 2.309 41.91 38.952 G1-1/2"11 2.309 47.803 44.845 G1-3/4"11 2.309 53.746 50.788G2"11 2.309 59.614 56.656 G2-1/4"11 2.309 65.71 62.752 G2-1/2"11 2.309 75.184 72.226 G2-3/4"11 2.309 81.534 78.578 G3"11 2.309 87.884 84.926 G3-1/2"11 2.309 100.33 97.372G4"11 2.309 113.03 110.072G5"11 2.309 138.43 135.472G6"11 2.309 163.83 160.872注：1英寸（in）=25.4mmBSPT 是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1：16的锥度 RC 为55 度密封圆锥内管螺纹， GB/T7306.2-2000 R2为圆锥内螺纹相配合的圆锥外螺纹GB/T7306.2-2000 (GB/T 7306.1、7306.2-2000)尺寸代号、每英寸牙数、螺距、螺纹直径基准平面上的基本直径（mm ）外螺纹长度（mm ）（in 英寸）代号（n ）牙数（p ）螺距大径D d 小径 D1 d1 牙高 h （mm ）装备余量（mm ）有效长度基准距离ZG1/16" 28 0.907 7.723 6.561 ZG1/8" 28 0.907 9.728 8.566 0.581 2.5 6.5 4.0 ZG1/4" 19 1.337 13.157 11.445 9.7 6.0 ZG3/8"19 1.337 16.662 14.95 0.856 3.7 10.1 6.4 ZG1/2" 14 1.814 20.955 18.631 13.2 8.2 ZG3/4" 14 1.814 26.441 24.117 1.162 5.0 14.5 9.5 ZG1" 11 2.309 33.249 30.291 16.8 10.4 ZG1-1/4" 11 2.309 41.91 38.952 19.1 12.7 ZG1-1/2" 11 2.309 47.803 44.845 6.419.112.7 ZG2" 11 2.309 59.614 56.656 7.5 23.4 15.9 ZG2-1/2" 11 2.309 75.184 72.226 26.7 17.5 ZG3" 11 2.309 87.884 84.926 9.2 29.8 20.6 ZG4" 11 2.309 113.03 110.072 10.4 35.8 25.4 ZG5" 11 2.309 138.43 135.472 40.1 28.6 ZG6"112.309163.83160.8721.47911.540.128.6注：1英寸（in ）=25.4mmBSPT 和BSP 是英国规格的锥度螺纹。

G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细） 美制螺纹（60°） 上部H/8 下部H/4 削平BSW（粗）、BSF（细） 惠制螺纹（55°） 上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。

公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹 粗牙（60°）公制螺纹 细牙（60°）注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d=d-1.6t美制螺纹（UNC、UNF）参数表（60°）底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t注意：in为英寸符号，一英寸等于25.4毫米。

底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时光孔深度尺寸。

（规定为15倍螺距）惠氏螺纹为紧固件螺纹。

公称直径为螺纹大径。

英制、公制对照表
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC细牙系列UNF特细牙系列UNFF外加一个定螺距系列UN 标注方法：螺纹直径一每英寸牙数系列代号一精度等级
示例：粗牙系列3/8 —16 UNC—2A 细牙系列3/8 —24 UNF-2A 特细牙系列3/8 —32 UNFF-2A 定螺距系列3/8 —20 UN-2A 第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8 X 25.4=9.525mm第二、三位数字16、24、32、20为每英寸牙数（在25.4mm长度上的牙数）；第三位以后的文字代号UNC UNF UNFF UN为系列代号，最后两位2A为精度等级。

在统一螺纹标准中规定，一个公称尺寸可有不同的螺距，如1/2就有13牙、16牙、20牙、32牙之分，标准规定13牙为粗牙，20牙为细牙，28牙为超细牙；16牙和32牙都称为恒定螺距，与粗牙、细牙没什么不同。

英制螺纹外径公制对照表
螺纹电极外径，螺距参照表
25.4/20=1.27 （螺距）。

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)2 R5 5"138.432.30911136.951135.4721.479R66"163.832.30911162.351160.8721.479聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm.壁厚16mm-100mm.外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管.可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管.精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。

适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。

公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外.产品深得用户依赖。

管螺纹的基本尺寸表(2010-10-25 15:57:35)转载▼标签：杂谈表（1）螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)尺寸代号每25.4mm类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径（基准直径）d=D中径d2=D2小径d1=D11/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4.0 6.5 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4.0 6.5 1/4 19 1.337 0.586 0.184 13.157 12.301 11.445 6.0 9.7 3/8 19 1.337 0.586 0.184 16.662 15.806 14.950 6.4 10.1 1/2 14 1.814 1.162 0.249 20.955 19.793 18.631 8.2 13.2锥管螺纹的基本尺寸表（3-28）1/2PT 、1/2NPT表（2）螺纹基本尺寸 (单位:mm)螺纹标准的一种.按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。

G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细） 美制螺纹（60°） 上部H/8 下部H/4 削平BSW（粗）、BSF（细） 惠制螺纹（55°） 上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。

公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹 粗牙（60°）公制螺纹 细牙（60°）深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹） （60°）小径：d=d-1.6t美制螺纹（UNC、UNF）参数表（60°）底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）惠氏螺纹（BSW、BSF）参数表（55°）小径：d1=d-1.280655t注意：in为英寸符号，一英寸等于25.4毫米。

底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时光孔深度尺寸。

（规定为15倍螺距）惠氏螺纹为紧固件螺纹。

公称直径为螺纹大径。
