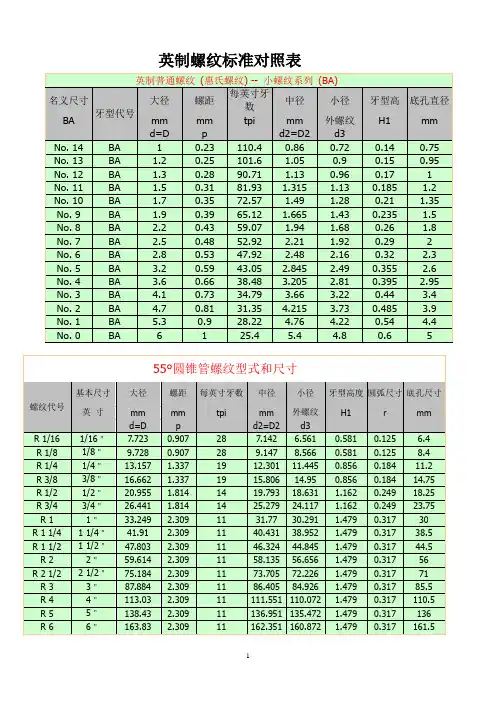

英制螺纹标准对照表

英制螺纹对照螺丝英制螺纹对照表Nominal size Base screw diameter(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗⽛螺纹; UNF 是英制航空⼯业⽤螺纹1/4-20: 螺纹直径1/4” ,1”(25.4mm)有20个⽛美制规格英⼨毫⽶0-80 0.06 1.5241-64 0.073 1.85422-56 0.086 2.18443-48 0.099 2.51464-40 0.112 2.84485-40 0.125 3.1756-32 0.138 3.50528-32 0.164 4.165610-24 0.19 4.82612-24 0.216 5.48643/16-24 0.1875 4.76251/4-20 0.25 6.355/16-18 0.3125 7.93753/8-16 0.375 9.5257/16-14 0.4375 11.11251/2-13 0.5 12.79/16-12 0.5625 14.28755/8-11 0.625 15.87511/16-12 0.6875 17.46253/4-10 0.75 19.0513/16-10 0.8125 20.63757/8-9 0.875 22.22515/16-9 0.9375 23.81251"-8 1 25.41.1/16-12 1.0625 26.98751.1/8-7 1.125 28.5751.1/4-7 1.25 31.751.3/8-6 1.375 34.9251.3/16-12 1.1875 30.16251.5/16-12 1.3125 33.33751.1/2-6 1.5 38.11.5/8-8 1.625 41.2751.3/4-5 1.75 44.451.7/8-5 1.875 47.6252"-4.1/2 2 50.82.1/4-4 2.25 57.152.1/2-4 2.5 63.5附件：螺丝(luósī)规格定义与认识⼀.螺纹种类:A: 三⾓螺纹( 60 度) : 结合/ 锁紧B: 管⽤三⾓螺纹( 55 度): 结合/ 锁紧C: 梯形螺纹( 30 or 29 度) : 动⼒传动D: ⽅螺纹( 90 度) : 动⼒传动⼆. 常⽤螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: ⾃攻螺丝(分使⽤于⾦属与使⽤于塑料⼆种) B-1: Sheet Metal Tapping Screw. (铁板⽛⾃攻螺丝)B-2: Plastic Tapping Screw. ( 塑料⽤, ⾃攻螺丝)C: Wooden Screw : ⽊⼯螺丝D: Drywall Screw : ⽔泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合⾦5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标⽰:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, ⼗字, 圆扁头, 镀⿊.Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度(mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标⽰螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后⽅,有时会注明螺丝⽛距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标⽰螺丝长度, 单位为mm.螺丝之总长度标⽰, 只计算头部以下之长度, 不含头部⾼度. 但平头螺丝例外, 其螺丝之总长度标⽰含头部⾼度. A-3: Drive Code/ 头部剖沟,特征.⼀般常⽤规格如下:a. Slotted: ⼀字( Minus )b. Phillips: ⼗字( Plus )c. Phil-Slot: ⼀字/⼗字d. Hex Scoket: 内六⾓e. One Way: 单向(只可锁⼊,不可退出)A-4: Head Code/ 头部外型.⼀般常⽤规格如下:a. Flat: 平头(锁⼊后,顶部与⼯作件齐平)b. Oval: ⾊拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: ⼤圆扁头f. Hex : 六⾓头.A-5: Finish Code/ 外观处理.⼀般常⽤规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: ⽆外观处理公制⾃攻螺丝:于品名后⽅直接标⽰Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 ⾃攻螺丝, 6mm 长, ⼗字, 圆扁头, 镀⿊.⼀般以产品别或标⽰, 再判断为Sheet Metal 或塑料部品使⽤. B: 美规螺丝.a.⼀般以番号标⽰, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表⽰,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc. Ex: 632 – 8 – P P B: Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号⼀般常⽤规格如下:a. #2-56 (0.086-56): 2 番56 ⽛b #4-40 (0.112-40) : 4 番40 ⽛c. #6-32 (0.138-32) : 6 番32 ⽛d. #8-32 (0.164-32) : 8 番32 ⽛e. #10-24 (0.190-24): 10 番24 ⽛***⽛为每吋之⽛数.***B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺⼨.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标⽰⽅式与公制相同.C: 英制螺丝:C-1: Thread Code:标⽰皆将分母为8, 再直接称分⼦之番号.Ex: 1/8 x 0.50 –PPB: 1 分⽛螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半⽛螺丝x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分⽛螺丝x 0.50”长, PPB注: 有时会标⽰粗⽛或细⽛.UNF: 细⽛:电⼦业较常⽤.UNC:粗⽛: 重机械结构较常⽤.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细⽛螺丝x 0.50”长, PPB.C-2: Length Code:为英⼨标⽰, 须乘以25.40 换算为mm.⽤扣规量，与公制⽛型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

英制螺纹标准对照表英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位，（每英寸即是25.4 毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

丈量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清楚，便于丈量。

英制,公制螺纹对照表.尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d1 1/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872 注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹55度Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A内螺纹：G1/2英制螺纹标准JIS B 0203,JIS B 2301(mm)#0 1.52#1 1.85#2 2.18#3 2.51#4 2.84#5 3.18#6 3.51#7 3.84#8 4.17#10 4.83#12 5.481/4 6.35UNS 是英制普通粗牙螺纹; UNF 是英制航空标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0. 50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0. 50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PP B注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

英制,公制螺纹对照表.UNS：英制普通粗牙螺纹; UNF：英制航空标示分母皆为为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 标示也分粗牙或细牙.UNF: 细牙-电子业较常用.UNC:粗牙-重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算单位mm.可用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等英制螺纹外径以英寸为单位，（每英寸等于25.4 毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。

英制螺距：是用每英寸含多少个牙表示。

将卡尺定在25.4毫米，用一个尺尖对齐螺纹牙尖，另一个尺尖对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖则是公制螺纹。

测量螺距时建议把螺纹的牙尖倒印在白粉笔上，因为粉笔上的印比较清晰，便于测量。

检测公制螺距应该测量一段长度，如10，15，20毫米，再数一下包含多少牙，算出螺距。

用英寸为单位规定螺纹规格为英制螺纹，如：G1"。

用公制单位毫米规定螺纹规格的为公制螺纹。

如：M30。

英制：是一英寸(24.5厘米)内有多少牙来定的,常规是55度角.公制则是两牙尖的间距是多少来定的螺距,英制粗牙螺纹标准英制管用螺纹标准英制管螺纹对照表----英制锥管螺纹对照表公称直径螺距低孔直径低孔深度G1/4 1.337 11.4 20 (19) G3/8 1.337 14.9 24 (19) G3/4 1.814 24.1 31 (14) G1 2.309 30.3 37 (11) G1-1/4 2.309 38.9 40 (11) G1-1/2 2.309 44.8 42 (11) G2 2.309 56.6 44 (11) ZG2 2.309 55.0 44 (11)。
