市场手机音频测试规范摘要手机音频测试在市场上的重要性不容忽视。
一款手机的音频性能与其市场竞争力密不可分。
本文就市场手机的音频测试规范进行讨论,旨在提高手机音频测试的水平和效率。
简介随着市场需求的不断增长以及技术的日新月异,手机已经成为了日常生活中必不可少的一部分,人们对于手机的需求不再局限于通讯和信息娱乐,而是对于其音频性能的要求正在逐渐提高。
因此,在市场上,手机音频测试的重要性不容忽视。
一款手机的音频性能与其市场竞争力密不可分。
市场出现质量不佳的手机时,声音问题往往直接影响用户的评价和使用感受。
因此,制定科学的市场手机音频测试规范至关重要。
确定音频参数音频参数是衡量手机音频性能的重要指标。
首先,需要确定测试的音频参数。
在市场手机音频测试规范中,常见的音频参数包括: 频率响应、频率均衡、失真、信噪比等。
通过定量的测试手段来得到这些指标的数值,为音频性能的评价和对比提供了重要参考。
测试场景设定在市场手机音频测试规范中,需要进行场景测试。
一个良好的场景设置对音频测试的准确性有着至关重要的作用。
采用的测试场景应符合实际情况并且能够尽可能地反映手机在不同运行状态下的音频性能。
比如,在通话状态下测试语音的清晰度,或者在播放音乐时测试设备音质的表现等等。
选择不同的场景,通过科学的测试手段获得不同的数据,为音频性能的评价和对比提供参考。
测试方法为了保证测试数据的科学性,市场手机音频测试规范要求使用标准测试方法。
我们可以采用一些专业的测试设备,如声学信号分析仪,以获得与音频性能评价有关的数据。
根据实际需要,可以在这些基本测试之外,增加其他有针对性的测试。
例如,触摸屏测试,分辨率测试等等。
对于不同测试方法的选择,需要在实际测试之前进行充分的调查和评估,以确保获得可靠且有效的数据。
测试依据市场手机音频测试规范应该基于国际标准和行业标准,以确保测试的准确性和比较性。
国际电工委员会(IEC)有关音频测试的标准,可以成为参考。
硬件测试中的音频质量和音频解码性能评估随着科技的不断进步,音频设备在我们的日常生活中扮演着越来越重要的角色,从智能手机到家庭影音系统,音频质量和音频解码性能的评估成为硬件测试的重要一环。
本文将介绍硬件测试中音频质量和音频解码性能评估的方法和标准。
一、音频质量评估方法1. 主观评估主观评估是最直观、常用的音频质量评估方法之一。
它通过人工听觉对音频进行评价,通过听感、音质、细节表现等方面来判断音频的质量。
常用的主观评估方法包括听测、调查问卷和专家打分等。
2. 客观评估客观评估是一种基于物理参数的音频质量评估方法。
通过使用专业的测试仪器测量音频设备输出的信号的各项参数,如频率响应、失真、信噪比等来判断音频的质量。
客观评估方法可以提供客观的数据,但不如主观评估能够全面评估人的听觉感受。
二、音频质量评估标准1. 频率响应频率响应是评估音频质量的重要指标之一。
它描述了音频设备在不同频率下对信号的响应能力,通常以频率响应曲线表示。
频率响应应该尽可能平坦,即在整个频率范围内信号的衰减程度保持一致,不出现明显的失真。
2. 失真失真是指音频信号在传输或放大过程中发生的形变。
常见的失真类型有谐波失真、交调失真、互调失真等。
音频设备的失真程度应尽可能小,以保证信号的准确传输。
3. 信噪比信噪比是评估音频设备性能的重要指标之一,它表示设备输出信号与背景噪声之间的比例关系。
信噪比越大,表示设备输出的信号中包含的噪声越少,音质越好。
常见的信噪比测试方法有A加权信噪比和C加权信噪比。
三、音频解码性能评估方法1. 解码准确性解码准确性是评估音频解码性能的重要指标之一。
它反映了音频设备对不同格式的音频信号解码的能力。
常见的音频解码格式包括MP3、AAC、FLAC等。
解码准确性应尽可能高,以保证音频信息的完整性和准确性。
2. 解码延迟解码延迟是指音频信号解码所需的时间,它对于实时音频应用非常重要。
解码延迟越低,表示设备对实时音频的处理能力越强。
音频信号检测设计指南声音即可以用模拟音频信号、也可以用数字音频信号来表征。
模拟音频信号强度采用电压。
不同类型的换能器将声音转换为电信号,或者将电信号转换为声音。
音频信号频率范围约为20Hz至20kHz。
麦克风和扬声器这类的音频源分别产生或接收音频信号,但信源也可能是白噪声或单音噪声。
这些噪声可能由电路中引起,并且其频率位于音频范围内。
有时候,噪声中可能根本没有有用信号。
在检测音频信号时,必须考虑这些可能性,以便将噪声和无用信号与真实音频信号(如人类语音、音乐和自然声音)区分开来。
音频信号检测原理人耳可以听到信号频率大约在20赫兹到20千赫兹范围内。
该范围可包括有来自诸如变压器嗡嗡声或来自各类无线电系统的白噪声等单音调。
这些声音在音响系统中是不期望出现的;水平过高的时候会损害听力。
人类的语言、音乐和自然声音具有不同的频率,这些频率连续变化。
因此,音频检测器应记录频率变化,并根据这些变化拾取有用的音频信号。
图1:音频信号检测的工作原理。
资料来源:Dialog Semiconductor音频信号检测的基本原理如图1所示。
系统设计考虑三个基准频率:100Hz、500Hz和3kHz。
对于给定信号,系统统计信号频率在特定时间段内与基准频率交叉的次数。
仅考虑从低频到高频的交叉;例如,从50Hz至150Hz将算作交叉100Hz,而从150Hz至50Hz则不算。
如果信号以表1中规定的最少次数穿过这三个基准频率中的任何两个,则该设计将其视为音频。
表1:表中给出了检测音频信号所需的最小频率交叉(穿越)次数;这些数字可以通过I2C根据用户需要进行调整。
图1中显示了三个样本信号:噪声信号(黑色):该噪声曲线三次穿越3kHz基准频率。
单音嗡嗡声(红色):该单音曲线没有穿越任何一个基准频率。
音频信号(绿色):像语音或音乐一样变化的音频信号。
该信号分别穿越100Hz六次,500Hz五次,3kHz一次。
该信号曲线穿过所有三个基准频率,尽管设备未检测到3kHz,因为它只穿过一次;如表1所示,必须交叉穿越至少2次才被检测到。
车载测试中的音频系统性能评估在车辆设计和开发过程中,音频系统的性能评估是一个关键环节。
一个良好的车载音频系统能够提供高品质的音乐体验,使乘客在行驶过程中享受愉悦的音乐时光。
因此,对车载音频系统性能的评估至关重要。
一、引言现代汽车已经从简单的交通工具发展为驾驶者和乘客的移动娱乐中心。
车载音频系统作为其中一个重要的组成部分,对于提高驾驶者和乘客的舒适度和娱乐体验起到了至关重要的作用。
通过对车载音频系统进行性能评估,可以确保车辆在不同的环境中提供一致且高质量的音乐播放效果。
二、车载音频系统性能评估的主要指标1. 音质音质是评估车载音频系统性能的主要指标之一。
好的音质意味着声音的还原度高,具有丰富的音频细节和清晰的声场效果。
评估车载音频系统音质的常用方法包括主观评价和客观测试。
主观评价可以通过专业听音师进行,客观测试可以使用频率响应、失真率等参数进行分析。
2. 功率输出功率输出是评估车载音频系统性能的另一个重要指标。
足够的功率输出可以确保车辆内每个位置的乘客都能够听到清晰、饱满的声音。
评估车载音频系统的功率输出可以通过测量输出功率和频率响应进行。
3. 噪音控制噪音控制是车载音频系统性能评估的重要内容之一。
一个好的车载音频系统能够有效地降低车辆行驶时产生的路噪和风噪,提供清晰、无干扰的音乐播放环境。
评估音频系统的噪音控制性能可以通过测量声音的信噪比和深度消声等参数进行。
4. 兼容性兼容性也是评估车载音频系统性能的关键指标之一。
一个良好的车载音频系统应该能够与各种音频设备和媒体平台兼容,以便用户可以随时随地播放自己喜爱的音乐。
评估车载音频系统的兼容性可以通过测试与不同设备的连接性、支持的文件格式和播放方式进行。
三、车载音频系统性能评估的测试方法1. 实车测试实车测试是评估车载音频系统性能的最常用方法之一。
通过在实际的车辆中进行测试,可以模拟真实的使用环境,获得更真实、准确的结果。
实车测试可以包括主观评价和客观测试,如音质评价、功率输出测试、噪音控制效果等。
一、SLR=Lg(标准信号/麦克风接收到的信号);当测试结果大于11dB时,适当增加麦克风电路增益;当测试结果小于5dB时,适当降低麦克风电路增益;二、RLR=Lg(标准信号/听筒发出的音频信号)当测试结果小于-1dB时,适当降低听筒电路增益;当测试结果大于5dB时,适当增加听筒电路增益;三、SFR麦克风的质量,质量的好坏直接影响SFR的测试结果;手机物理结构;基带电路;四、RFR1>听筒的质量直接反映在测试结果上;2>听筒的声学中心如果与其物理中心不一致,也会影响测试结果;3>不正确的测试方法会导致测试结果的不可比;4>RF模式和DAI模式的不同,对测试结果有一定的影响;五、STMR=Lg(仿真嘴发出的音频信号/听筒发出的仿真嘴发出的音频信号)1>从麦克风到听筒的声传输称为侧音(Side tone);2>电话的侧音通道就是发话者讲话时能听到自己声音的一种通道,其他侧音通道还有头传导通道和嘴与耳朵之间经过耳承泄漏形成的声通道。
这些附加侧音通道的存在影响了用户对侧音的感觉,因此也影响了他对侧音的反映。
3>侧音从几个方面影响电话传输质量。
如果侧音损耗太小,则回到自己耳朵的话音声级太响;另一方面,若侧音损耗太大,还会使发话者趋于降低其讲话的声级或形成对方误以为发话者的麦克风远离嘴巴,从而使收话者的受听声级下降。
六、失真1>当系统的输入与输出不呈线性关系时,就要产生非线性失真;2>非线性失真对数据传输而言比语音传输更重要,但是对语音传送也很重要;3>量化失真:在数字系统中,当模拟信号被抽样,再把每个抽样信号编码为有限数字时就会出现量化失真。
把原始信号与量化后又复原的信号作比较,将差异叫做量化失真和非线性失真。
现在采用编码公式A律或者U律PCM都采用接近对数的压扩率。
七、稳定度余量将手机放在坚硬平面上,传感器面向平面,如果有音量控制器,将其置为最大。

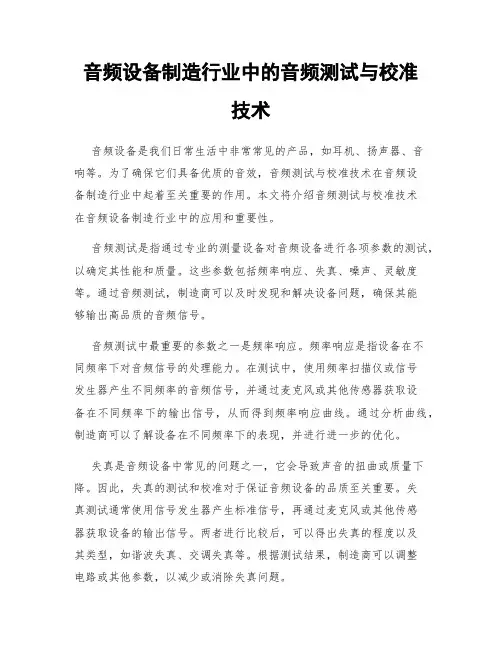

音频设备制造行业中的音频测试与校准技术音频设备是我们日常生活中非常常见的产品,如耳机、扬声器、音响等。
为了确保它们具备优质的音效,音频测试与校准技术在音频设备制造行业中起着至关重要的作用。
本文将介绍音频测试与校准技术在音频设备制造行业中的应用和重要性。
音频测试是指通过专业的测量设备对音频设备进行各项参数的测试,以确定其性能和质量。
这些参数包括频率响应、失真、噪声、灵敏度等。
通过音频测试,制造商可以及时发现和解决设备问题,确保其能够输出高品质的音频信号。
音频测试中最重要的参数之一是频率响应。
频率响应是指设备在不同频率下对音频信号的处理能力。
在测试中,使用频率扫描仪或信号发生器产生不同频率的音频信号,并通过麦克风或其他传感器获取设备在不同频率下的输出信号,从而得到频率响应曲线。
通过分析曲线,制造商可以了解设备在不同频率下的表现,并进行进一步的优化。
失真是音频设备中常见的问题之一,它会导致声音的扭曲或质量下降。
因此,失真的测试和校准对于保证音频设备的品质至关重要。
失真测试通常使用信号发生器产生标准信号,再通过麦克风或其他传感器获取设备的输出信号。
两者进行比较后,可以得出失真的程度以及其类型,如谐波失真、交调失真等。
根据测试结果,制造商可以调整电路或其他参数,以减少或消除失真问题。
噪声是另一个影响音频设备质量的重要因素,因此噪声测试也是音频测试中的重要环节。
噪声可以产生自设备内部,也可以来自外部环境。
为了准确测试设备的噪声水平,通常需要在低噪声的环境中进行测试,并使用专业的噪声分析仪器。
通过分析测试结果,制造商可以了解设备的噪声水平并采取相应的措施来降低噪声。
灵敏度测试是评估音频设备输入电平所需的最小声音值。
灵敏度测试通常使用标准音频源和专业的音频分析仪器进行。
通过调整音频源的输出电平,同时记录音频设备的输入电平,可以得到设备的灵敏度结果。
这对于制造商来说非常重要,因为它决定了设备是否能够准确地接收并处理来自不同音源的声音信号。

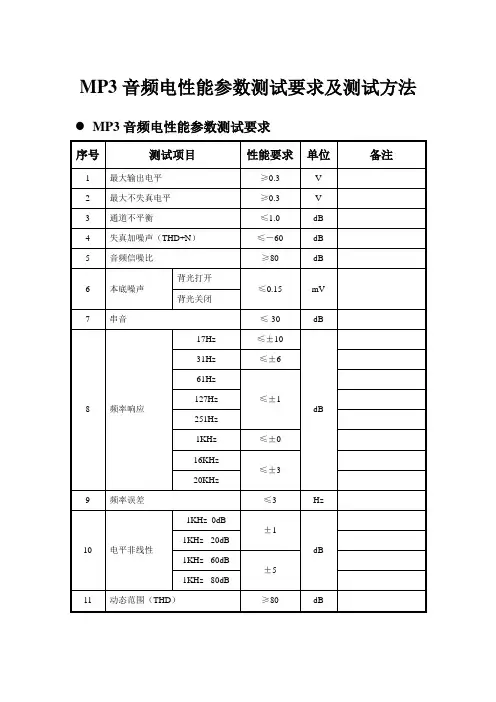

MP3音频电性能参数测试要求及测试方法 MP3音频电性能参数测试要求MP3电性能测量方法1、额定测量条件:测量时,音频输出接32Ω±5%的负载电阻,并满足以下测试条件。
1)环境条件a)环境温度:15~35℃;b)相对湿度:45%~75%;c)大气压:86~106kPa;d)在环境温度下,测试文件应在稳定播放10秒钟后开始测试。
2)电源内置电池,电压3.7V;偏差±10%;纹波系数0.1%以下。
2、额定输出电平:若无特别规定,最大不失真电平为额定输出电平。
3、测试音源:测试相关的音频文件,文件格式均为MPEG1 LAYER3,采样率及码率为44.1KHz和128Kbps。
4、测量方法1)最大输出电平a)测试文件:1KHz_0dBb)输出电平:最大输出电平c)重放测试文件,测量L通道和R通道的输出电压,以V表示。
2)最大不失真电平:a)测试文件:1KHz_0dBb)将音频测试仪内置的HPF选择为200Hz,LPF选择为20KHz。
c)重放测试文件,反复调节输出电平,测量总谐波失真加噪声,满足失真加噪声≤-60dB,结果以V表示。
3)通道不平衡:a)测试文件:1KHz_0dB。
b)输出电平:额定输出电平。
c)重放测试文件时的L通道、R通道输出电压U L、U R,则:通道不平衡=︱U L-U R︱,结果以dB表示。
4)失真加噪声(THD+N)a)测试文件:1KHz_0dB。
b)将音频测试仪内置的HPF选择为200Hz,LPF选择为20KHz。
c)重放测试文件,测量总谐波失真加噪声,以分贝表示。
5)音频信噪比a)测试文件:1KHz_0dB+MUTE信噪比测试信号。
b)输出电平:额定输出电平。
c)将音频测试仪内置的HPF选择为200Hz,LPF选择为20KHz。
d)加A计权e)重放测试文件,测量播放测试文件中1KHz_0dB时的输出电平A(dB)和MUTE时的输出电平B(dB),则信噪比为:S/N=(A-B)。
扬声器常用参数的物理意义扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0,一、SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义.1、"Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗.扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图1中点B所对应的阻抗值.它是计算扬声器电功率的基准.直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值.我们通常所说的4欧或者8欧是指额定阻抗.2、Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率.10、"Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/xx(mm/N).11、"Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).12、"BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位T*M).13、"Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm).14、"Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla).二、扬声器的非线性失真扬声器在重放音时会出现许多附加信号成分,从而形成非线性失真。
其主要有以下几种。
1、谐波失真磁隙中磁场不均匀、振动系统边缘折环和定心支片顺性在大振幅情况下会引起谐波失真。
这种失真总是出现在低频段,频率越低,纸盆振幅越大,谐波失真越明显。
2、调制失真扬声器音圈同时输入低频和高频信号,例如低频100~200HZ,高频6~7KHZ,纸盆则同时振动,并出现高频声振动调制低频的现象,这样必然会产生调制失真,使音色变坏,发硬。
3、瞬态失真扬声器音圈通以电流,带动锥盆等产生振动而发音,这时必然会产生一定的惯性作用。
手机音频测试中常见测试标准与测试项目(2012-3-30 14:17)在多技术集成的复杂电磁环境中,越来越多的外界干扰影响着音频的实际使用效果,然而终端产品(如手机)的音频质量是影响用户体验的关键因素,针对近期众多客户咨询音频测试的情况,摩尔实验室(MORLAB)的工程师依据相关标准,跟广大读者解析国内外音频测试的常见主要要求。
音频测试的主要标准:国内标准:GB/T 15279-2002 YD/T 1538-2011国外标准加拿大CS-03 Part VIII 美国FCC Part68欧洲标准EN50332/300903国际标准TIA-968/810/920和3GPP TS 51.010-1系列等等测试项名词解析:SLR-发送响度评定值:SLR(Sending loud rating)是计算发射方向的绝对响度,以此判定话音信号是否适合听众,它是一种基于目标单音测量来表示发送频率响应的方法,灵敏度单位为dBv/Pa。
根据ITU-T P.79公式计算频段4至17频段的SLR。
并m=0.175,和ITU-T P.79中的发送加权因子。
RLR-接收响度评定值:RLR (Receive Loudness Rating)是计算接收方向的绝对响度, 以此判定话音信号是否适合听众,它是一种基于目标单音测量来表示接收频率响应的方法。
灵敏度单位为dBPa/v。
根据ITU-T P.79的公式λ根据标准3GPP TS 26.131,当手机接收响度固定时,STMR应该在13dB到23dB之间。
λ根据标准STMR只能用TYPE1 或者TYPE3.2低泄漏型人工耳来进行测量。
λSSFR-发送灵敏度/频率响应:SSFR(Sending sensitivity frequency response)发送灵敏度/频率响应指解码器输出与人工嘴的输入声压之比。
λ用人工嘴在嘴参考点(MRP)送一个声压为-4.7dBPa的纯单音。
测量并评估系统模拟器语音解码器的响应输出声压值。
汽车音响产品电性能指标及测量方法
1.功率:
测量方法:常用的方法是通过在特定负载下测量音响的输出功率。
测试时,音响会连续播放一段特定的音频,然后通过电流和电压的测量来计算输出功率。
2.总谐波失真:
总谐波失真是音响输出信号中所有谐波的总和与输入信号的比值。
谐波是指信号频率的整数倍的频率成分。
测量方法:在特定的测试条件下,通过测量输出信号中各个谐波的幅度来计算总谐波失真。
常用的测试方法是使用谐波分析仪,该仪器可以分析信号的频谱成分。
3.信噪比:
信噪比是指音响输出信号与背景噪声之间的比值。
信噪比越高,表示音响产生的信号越清晰,背景噪声越小。
测量方法:通常采用麦克风测量法来测量信噪比。
在没有输入信号的情况下,测量背景噪声的强度,然后在特定的测试条件下测量输出信号的强度。
两者之间的比值即为信噪比。
4.频率响应:
频率响应是指音响在不同频率下输出信号的幅度变化。
频率响应越平坦,表示音响在所有频率下都能够均衡地输出信号。
测量方法:使用频谱分析仪来测量音响在不同频率下的输出信号强度。
通常,会播放一段包含不同频率的准标准音频,然后通过测量不同频率下
输出信号的幅度来计算频率响应。
除了上述电性能指标外,还有一些其他的指标也可以用来评估汽车音
响产品的性能,如固有噪音、声场宽度和失真率等。
这些指标也可以通过
相应的测量方法进行评估。
音频测试报告
报告编号:AT-2022-AUDIO-001
报告日期:2022年7月20日
测试单位:XXX科技有限公司
测试地点:XXXX测试室
测试仪器:CH1数字万用表、CH2电子负载、CH3频谱分析仪测试标准:GB/T 28879-2012《声学-音频电子设备的技术要求》
测试项目:
1. 频率响应
2. 音频失真度
3. 信噪比
4. 通道分离度
测试结果:
1. 频率响应
经测试,该音频设备的频率响应范围为20Hz~20kHz,相对响
应误差不超过±1dB,在整个频率范围内表现稳定。
2. 音频失真度
采用正弦波的方式进行测试,测试结果显示该设备的音频失真
度为0.05%。
3. 信噪比
测试结果显示,该音频设备的信噪比为120dB,符合标准要求。
4.通道分离度
经过测试,该音频设备的通道分离度在50Hz~15kHz的频率范围内,高于标准要求的60dB。
结论:
根据本次测试结果,可以确认该音频设备完全符合GB/T 28879-2012《声学-音频电子设备的技术要求》中的相关要求,并且表现良好。
该报告可能帮助机构或个人确定所测试的设备是否符合标准要求,有助于消费者进行理性购买决策。
Frequency Response频率响应
音响系统的频率特性常用分贝刻度的纵坐标表示功率和用对数刻度的横坐标表
示频率的频率响应曲线来描述。
频率响应是对MP3播放器的数模/模数转换器频率响应能力的一个评价标准。
好的频率响应,是在每一个频率点都能输出稳定足够的信号,不同频率点
彼此之间的信号大小均一样。
然而
在低频与高频部分,信号的重建比较困难,所以在这两个频段通常都会有衰减的现象。
输出品质越好的装置,频率响应曲线就越平直,反之不但在高低频处衰减得很快,在一般频段,也可能呈现抖动的现象。
频率响应是指将一个以恒电压输出的音频信号与系统相连接时,音箱产生的声压随频
率的变化而发生增大或衰减、相位随频率而发生变化的现象,这种声压和相位与频率
的相关联的变化关系(变化量)称为频率响应,频率响应范围是最低有效声音频率到
最高有效声音频率之间的范围,单位为赫兹(Hz)
THD+N 总谐波失真+噪声
THD+N是英文Total Hormonic Distortion +Noise 的缩写译成中文是“总谐波失真加噪声”。
它是音频功率放大器的一个主要性能指标,也是音频功率放大器的额定输出功率的一个条件。
实际的音频功率放大器有各种谐波造成的失真及由器件内或外部造成的噪声,它有一定的THD+N的值。
这个值一般在0.00n%-10%之间(n=1~9)。
THD+N表示失真+噪声,因此THD+N自然越小越好。
但这个指标是在一定条件下测试的。
同一个音频功率放大器,若改变其条件,其THD+N的值会有很大的变动。
一般说,输出功率小(如几十mW)的高质量音频功率放大器(如用于MP3播放机),它的THD+N指标可达10-5,具有较高的保真度。
输出几百mW的音频功率放大器,要用扬声器放音,其THD+N一般为10-4;输出功率在1~2W,其THD+N更大些,一般为0.1~0.5%。
THD+N这一指标大小与音频功率放大器的结构类别有关(如A类功放、D类功放),例如D类功放的噪声较大,则THD+N的值也较A类大。
这里特别要指出的是资料中给出的THD+N这个指标是在FIN=1kHz下给出的,在实际上音频范围是20Hz~20kHz,则在20Hz~20kHz范围测试时,其THD+N要大得多。
例如,某音频功率放大器在1kHz时测试,其TDH+N=0.08%。
若FIN改成20Hz-20kHz,,其他条件不变,其THD+N变为小于0.5%。
输出功率在100mW左右的音频功率放大器常用THD+N=0.1%作为额定输出功率的条件。
例如,某立体声耳机的音频功率放大器,在THD+N=0.1%,输出功率为80mW。
这80mW可看作该音频功放的额定输出功率。
输出功率达几百毫瓦的常用THD+N=1%为条件。
如某音频功率放大器在Vcc=5V、THD+N=1%时可输出330mW。
这330mW也可看作是在Vcc =5V时的额定输出功率。
从上面可以看出;这里的THD+N=0.1%、1%的值仅仅作为输出额定功率的一个条件。
实际应用时比额定输出功率要小,其THD+N的值也要小得多。
例如,Vcc=5V,额定输出功率为330mW时,其条件是THD+N=1%。
若同样在Vcc=5V,输出功率降为120mW时,其THD+N的典型值仅为0.02%。
失真是指音响系统对音源信号进行重放后,使原音源信号的某些部分(波形、频率等等)发生了变化。
音响系统的失真主要有以下几种:
a.谐波失真:所谓谐波失真是指音响系统重放后的声音比原有信号源多出许多额外的谐波成分。
此额外的谐波成分信号是信号源频率的倍频或分频,它是由负反馈网络或放大器的非线性特性引起的。
高保真音响系统的谐波失真应小于1%。
b.互调失真:互调失真也是一种非线性失真,它是两个以上的频率分量按一定比例混合,各个频率信号之间互相调制,通过放音设备后产生新增加的非线性信号,该信号包括各个信号之间的和及差的信号。
c.瞬态失真:瞬态失真又称瞬态响应,它的产生主要是当较大的瞬态信号突然加到放大器时由于放大器的反映较慢,从而使信号产生失真。
一般以输入方波信号通过放音设备后,观察放大器输出信号的包络波形是否输入的方波波形相似来表达放大器对瞬态信号的跟随能力。
Channel Separation 通道分离度
通道分离度是指各声道间互相干扰的隔离能力,也不必多言,当然越高越好了。
随着数字音响系统取代普通磁带录放机,数字环绕声代替模拟系统,获得高的通道分离度已困难不大,关键在于A-D/D-A和模拟电路的性能。
声道分离度,是指不同声道间立体声的隔离程度,用一个声道的信号电平与串入另一声道的信号电平差来表示。
这个差值越大越好。
一般要求Hi-Fi音响分离度>50dB。
声道平衡度,是指两个声道的增益、频响等特性的一致性。
否则,将造成声道声象的偏移。
立体声分离度表示立体声音响系统中左、右两个声道之间的隔离度,它实际上反映了左、右两个声道相互串扰的程度。
如果两个声道之间串扰较大,那么重放声音的立体感将减弱。
Dynamic Range 动态范围
动态范围是指音响系统重放时最大不失真输出功率与静态时系统噪声输出功率之比的对数值,又指一个多媒体硬盘播放器输出图像的最亮和最暗部分之间的相对比值。
单位为分贝(dB)。
一般性能较好的音响系统的动态范围在100(dB)以上。
动态范围是指设备能够处理的最大信号与最小信号的比值。
这个概念容易与“信噪比”的概念混淆,那么二者有什么区别呢?可以理解,小于噪声幅度的信号是无法正确还原的,但是有的设备能够在无信号或信号特别低时从某些环节将噪声连同小信号切除,从而得出更好的信
噪比指标(这就是“动态降噪”的基本原理)。
这时实质上还是无法正确处理小信号的,而动态范围的测量就可以避免这样的人为优化。
动态范围的测量是用一个小信号(一般用
-60dB/1000Hz的正弦波)输给设备,然后滤除信号,测量其余频率的噪声和谐波水平,再用最大信号与之相比,结果就是动态范围。
可以预见动态范围一般要低于信噪比,但在没有特殊电路或软件处理噪声的情况下,一般二者差距不大,可以互相参考。
图5给出了动态范围测试的结果。
这里基本没有产生大于噪声的谐波,因此动态范围和信噪比是基本一样的。
需要指出,测量出的动态范围与“理论上”的动态范围是不同的。
例如现在的数字音源,大多用数字信号能够还原的理论值来标注,例如CD的动态范围96 dB ,DVD采用24bit记录能达到144dB!实际上由于模拟器件的限制,那样的指标是根本不可能实现的,你只需测试一下其噪声水平就知道了。
只不过目前音像节目后期制作大部分都是用计算机数字处理的,在许多环节的处理过程中用高比特可以尽量避免信号劣化。
(实际上甚至可能用48bit量化来处理!)
Channel Unbalance平衡度
立体声平衡度表示立体放音系统中左、右声道增益的差别,如果不平衡度过大,重放的立体声的声像定位将产生偏移。
一般高品质音响系统的立体声平衡度应小于1dB
S/N 信噪比
信噪比,表示信号与噪声电平的分贝差,用S/N或SNR(dB)表示。
噪声频率的高低,信号的强弱对人耳的影响不一样。
通常,人耳对
4~8kHz的噪声最灵敏,弱信号比强信号受噪声影响较突出。
而音响设备不同,信噪比要求也不一样,如Hi-Fi音响要求SNR>70dB,CD机要求SNR>90dB
信噪比又称为讯噪比,英文全称是(the Signal to Noise ratio),通常以S/N表示。
无论对于任何音频产品,信噪比都是一个比较重要的参数。
信噪比是指音响系统对音源的重放声与整个系统产生的新的噪声的比值,其噪声主要有热噪声、交流噪声、机械噪声等等。
一般检测此项指标以重放信号的额定输出功率与无信号输入时系统噪声输出功率的对数比值分贝(dB)来表示。
信噪比越高表示音频产品越好,设备的信噪比越高表明它产生的杂音越少。
例如CD机的信噪比可达90dB以上,高档的更可达l10dB以上。
音频信噪比是指音响设备播放时,正常声音信号强度与噪声信号强度的比值。
当信噪比低,小信号输入时噪音严重,在整个音域的声音明显变得浑浊不清,不知发的是什么音,严重影响音质。
信噪比的大小是用
有用信号功率(或电压)和噪声功率(或电压)比值的对数来表示的。
这样计算出来的单位称为“贝尔”。
实用中因为贝尔这个单位太大,所以用它的十分之一做计算单位,称为“分贝”。
对于便携式DVD来说,信噪比至少应该在70dB(分贝)以上,才可以考虑。
