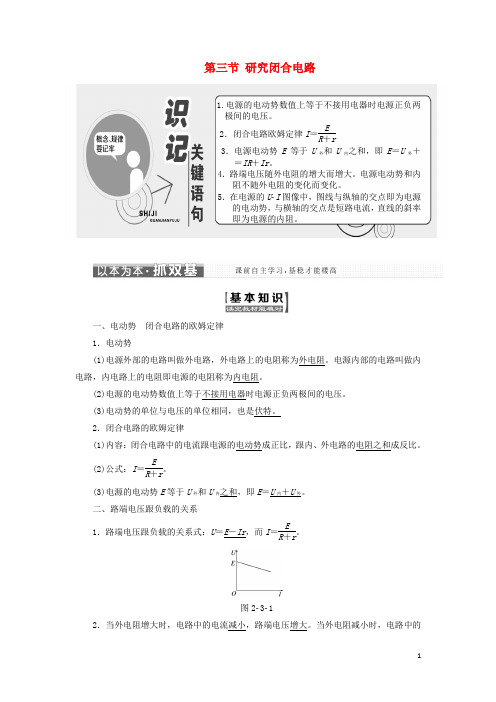

第三节研究闭合电路1.电源的电动势数值上等于不接用电器时电源正负两极间的电压。
2．闭合电路欧姆定律I＝ER＋r3．电源电动势E等于U外和U内之和，即E＝U外＋＝IR＋Ir。
4．路端电压随外电阻的增大而增大。
电源电动势和内阻不随外电阻的变化而变化。
5．在电源的UI图像中，图线与纵轴的交点即为电源的电动势，与横轴的交点是短路电流，直线的斜率即为电源的内阻。
一、电动势闭合电路的欧姆定律1．电动势(1)电源外部的电路叫做外电路，外电路上的电阻称为外电阻。
电源内部的电路叫做内电路，内电路上的电阻即电源的电阻称为内电阻。
(2)电源的电动势数值上等于不接用电器时电源正负两极间的电压。
(3)电动势的单位与电压的单位相同，也是伏特。
2．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
(2)公式：I＝ER＋r。
(3)电源的电动势E等于U外和U内之和，即E＝U内＋U外。
二、路端电压跟负载的关系1．路端电压跟负载的关系式：U＝E－Ir，而I＝ER＋r。
图2312．当外电阻增大时，电路中的电流减小，路端电压增大。
当外电阻减小时，电路中的电流增大，路端电压减小。
3．路端电压U与电流I的关系图像如图231所示，可知(1)图线是一条向下倾斜的直线。
(2)路端电压U随着电流I的增大而减小。
三、测量电源的电动势和内阻1．实验目的(1)知道测量电源电动势和内阻的实验原理，进一步理解电源路端电压随电流变化的关系。
(2)学会根据图像合理外推进行数据处理的方法。
(3)尝试进行电源电动势和内电阻测量误差的分析，了解测量中减小误差的办法。
2．实验原理实验的电路如图232所示，实验原理是闭合电路的欧姆定律。
图2323．实验器材待测电池一节，电流表(0～0.6 A)、电压表(0～3 V)各一块，滑动变阻器一只，开关一只，导线若干。
粤教版选修3-1第二章电路第三节研究闭合电路教学设计【教学目标】1、通过学生实验提出疑问，理解电源输出的外电压与电源内阻、外电路情况都有关系。
2、通过理论类比推导和演示实验观察，理解闭合电路的欧姆定律。
3、通过实验探究和数据分析，理解同一电源的路端电压随电流变化的关系。
4、通过设计本节的学习活动，鼓励学生勇于质疑和探究，培养学生严谨的科学态度。
【学情分析和教学设计】1、教学对象：高二18班学生，思维比较活跃，尝试鼓励他们观察实验现象，思考，质疑，发现与初中所学知识的区别，引起探究的兴趣。
2、教学内容：因为课堂时间有限，而且课本没有对电动势实质进行多的阐述，所以在本节课只是一带而过，但为了便于学生理解，已经在前一节课有对电源电动势的实质进行补充，对“电源是一种具有将其他形式的能转化成电能的本领的装置”也做了讲解。
3、教学流程：学生实验引起对旧知识体系中不完整的部分的质疑，进而进一步讲解电源的作用，对电动势的理解，通过理论推演和教师演示实验验证，导出闭合电路的欧姆定律（本章的核心知识点）。
最后回到开始的学生实验，解决大家在实验中发现的疑问。
4、重点：希望通过学生对动手实验现象的观察，对演示实验数据的记录和理解，来推导闭合电路的欧姆定律。
5、难点：如何引导学生对于实验数据的分析，理解同一电源的路端电压随电流变化的关系，以及用作图法处理数据时图像的意义。
6、器材准备：学生实验并联电路板及电压表电流表及导线（多套）、教师演示实验（高锰酸钾溶液等，大电压表内外共两只及导线）、多媒体系统、相关学案【具体教学过程】教学活动1：【讲授】知识回顾一、闭合电路的组成（简单复习）外电路和内电路，闭合电路又称全电路.教学活动2：【活动】学生分组实验：研究闭合电路并联更多支路时，灯泡的灯光是否改变？外电路电压是否改变？1、实验室为学生准备了实验电路板，简单组装即可观察记录数据。
