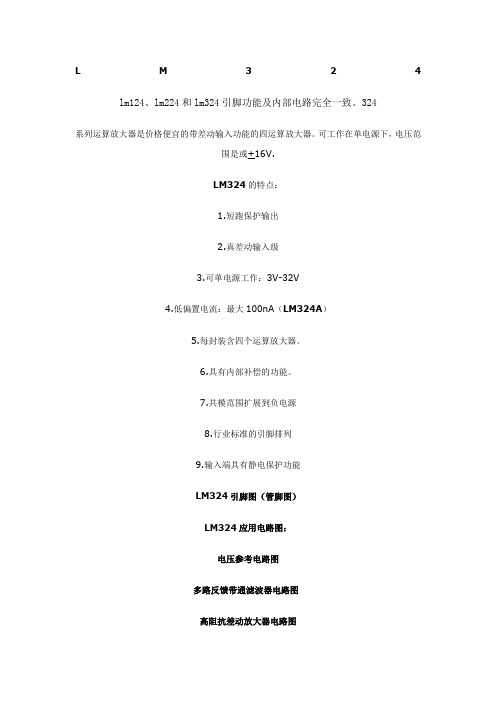

LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
LM324四运放集成电路图文详解LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1 图 2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
1.反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
2.同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
3.交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai 输入电阻高，运放 A1-A4 均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时 Rf=0 的情况，故各放大器电压放大倍数均为 1 ，与分立元件组成的射极跟随器作用相同R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形有源带通滤波器许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。
本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。
LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。
LM324的 引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
下面介绍其应用实例。
LM324作反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电, 由R1、R2组成1/2V+偏置,C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值, Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等,然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
LM324作同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路,通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
LM324作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高,运放A1-A4均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0的情况,故各 放大器电 压放大倍数均为1,与分立元件组成的射极跟随器作用相同。
L M32 4 lm124、lm224和lm324引脚功能及内部电路完全一致。
324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。
可工作在单电源下，电压范围是或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：电压参考电路图多路反馈带通滤波器电路图高阻抗差动放大器电路图函数发生器电路图双四级滤波器维思电桥振荡器电路图滞后比较器电路图LM324引脚图资料与电路应用LM324引脚图资料与电路应用 LM324资料： LM324为四运放集成电路，采用14脚双列直插塑料封装。
，内部有四个运算放大器，有相位补偿电路。
电路功耗很小，lm324工作电压范围宽，可用正电源3～30V，或正负双电源±1．5V～±15V工作。
它的输入电压可低到地电位，而输出电压范围为O～Vcc。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互单独。
每一组运算放大器可用如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324引脚排列见图1。
2。
lm124、lm224和lm324引脚功能及内部电路完全一致。
lm124是军品；lm224为工业品；而lm324为民品。
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等特点，因此他被非常广泛的应用在各种电路中。
《lm324引脚图》《lm324管脚图》《lm324原理图》《lm324工作电压》《lm324无线话筒应用电路》。
四运放LM324的实用电路设计及电路原理
一、实用电路设计：
1.非反向比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vout为输出电压。
根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = Vin * (1 + R2/R1)
2.反向比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vout为输出电压。
根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = -Vin * (R2/R1)
3.非反向加法器：
其中R1、R2、R3为反馈电阻，Vin1、Vin2为输入电压，Vout为输出电压。
根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = (Vin1 * R2/R1) + (Vin2 * R3/R1)
4.双电源比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vcc+和Vcc-为正负电源电压，Vout为输出电压。
根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：
Vout = Vin * (1 + R2/R1)
二、电路原理：
运放单元的差分输入级由三个差动对组成，其输入电流可忽略不计。
电流源提供各级的偏置电流。
电压放大级通过一个交流耦合电容耦合到输出级。
输出级由一个放大电路组成，它负责提供电压放大和驱动负载。
在实际应用中，四运放LM324的内部结构能够提供高增益、宽输入电压范围、低输入偏置电流等特性。
同时，它还具有低功耗、高压电源抗干扰能力等优点，使得其成为众多电子设备中常用的模拟电路元件。
通过合理的电路设计和参数选择，可以实现各种功能的电路设计，满足不同应用需求。

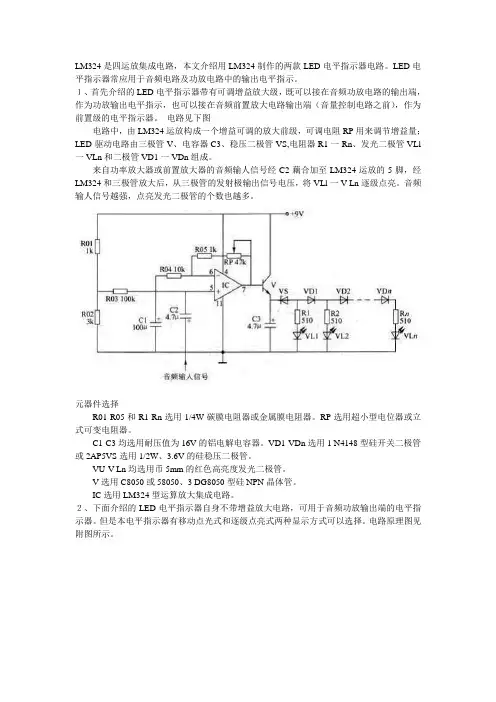

LM324设计的LED电平指示器电路图本文介绍用LM324制作的两款LED电平指示器电路。
LED电平指示器常应用于音频电路及功放电路中的输出电平指示。
LM324是四运放集成电路.１、首先介绍的LED电平指示器带有可调增益放大级，既可以接在音频功放电路的输出端，作为功放输出电平指示，也可以接在音频前置放大电路输出端（音量控制电路之前），作为前置级的电平指示器。
电路见下图电路中，由LM324运放构成一个增益可调的放大前级，可调电阻RP用来调节增益量；LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1一Rn、发光二极管VLl 一VLn和二极管VD1一VDn组成。
来自功率放大器或前置放大器的音频输人信号经C2藕合加至LM324运放的5脚，经LM324和三极管放大后，从三极管的发射极输出信号电压，将VLl一V Ln逐级点亮。
音频输人信号越强，点亮发光二极管的个数也越多。
元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。
RP选用超小型电位器或立式可变电阻器。
C1-C3均选用耐压值为16V的铝电解电容器。
VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。
VU-V Ln均选用币5mm的红色高亮度发光二极管。
V选用C8050或58050、3 DG8050型硅NPN晶体管。
IC选用LM324型运算放大集成电路。
２、下面介绍的LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。
但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。
电路原理图见附图所示。
当输入音频信号电平小于0.7 V时，Nl输出高电平，将VLI点亮；当输入信号电平在0.7-1.4V之间时，N2输出高电平，一方面使V L2点亮，另一方面通过V D6使N1的反相输人端变为高电平，使N1输出低电平，VLI熄灭。
同理，若输入信号电平变高，则VL1和V L4将会分别点亮，呈移动点光式的显示。
LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。
它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端V o的信号与该输入端的相位相同。
LM324的引脚排列见图2。
图 1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。
下面介绍其应用实例。
●反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值，Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。
Co和Ci为耦合电容。
●同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。
R4的阻值范围为几千欧姆到几十千欧姆。
●交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。

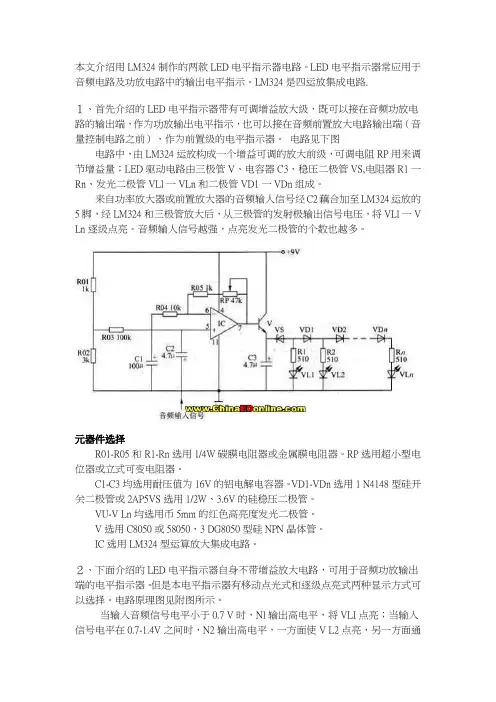

本文介绍用LM324制作的两款LED电平指示器电路。
LED电平指示器常应用于音频电路及功放电路中的输出电平指示。
LM324是四运放集成电路.１、首先介绍的LED电平指示器带有可调增益放大级，既可以接在音频功放电路的输出端，作为功放输出电平指示，也可以接在音频前置放大电路输出端（音量控制电路之前），作为前置级的电平指示器。
电路见下图电路中，由LM324运放构成一个增益可调的放大前级，可调电阻RP用来调节增益量；LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1一Rn、发光二极管VLl一VLn和二极管VD1一VDn组成。
来自功率放大器或前置放大器的音频输人信号经C2藕合加至LM324运放的5脚，经LM324和三极管放大后，从三极管的发射极输出信号电压，将VLl一V Ln逐级点亮。
音频输人信号越强，点亮发光二极管的个数也越多。
元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。
RP选用超小型电位器或立式可变电阻器。
C1-C3均选用耐压值为16V的铝电解电容器。
VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。
VU-V Ln均选用币5mm的红色高亮度发光二极管。
V选用C8050或58050、3 DG8050型硅NPN晶体管。
IC选用LM324型运算放大集成电路。
２、下面介绍的LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。
但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。
电路原理图见附图所示。
当输入音频信号电平小于0.7 V时，Nl输出高电平，将VLI点亮；当输入信号电平在0.7-1.4V之间时，N2输出高电平，一方面使V L2点亮，另一方面通过V D6使N1的反相输人端变为高电平，使N1输出低电平，VLI熄灭。
同理，若输入信号电平变高，则VL1和V L4将会分别点亮，呈移动点光式的显示。
LM324系列运算放大器就是价格便宜得带差动输入功能得四运算放大器。
可工作在单电源下,电压范围就是3、0V-32V或+16V、LM324得特点:1、短跑保护输出2、真差动输入级3、可单电源工作:3V-32V4、低偏置电流:最大100nA(LM324A)5、每封装含四个运算放大器。
6、具有内部补偿得功能。
7、共模范围扩展到负电源8、行业标准得引脚排列9、输入端具有静电保护功能LM324引脚图(管脚图)LM324应用电路图:1、LM324电压参考电路图2、LM324多路反馈带通滤波器电路图3、LM324高阻抗差动放大器电路图4、LM324函数发生器电路图5、LM324双四级滤波器6、LM324维思电桥振荡器电路图7、LM324滞后比较器电路图恒流源运算放大器LM324得D单元构成恒流源,使用中为保证恒流源得线性度,应充分保证电阻R16与R17阻值不小于R14与R15得10倍,且R14与R15、R16与R17两两之间阻值误差要尽可能地小,只有这样才能保证锯齿波得线性度,调试时有时测得得锯齿波为下凹得,这就是由于R14与R15或R16与R17两个电阻之间阻值有较大得差值造成得。
本文就高性能集成四运放LM324得参数,进行实用电路设计,论述电路原理。
LM324就是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。
它得内部包含四组形式完全相同得运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1所示得符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。
两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo得信号与该输入端得位相反;Vi+(+)为同相输入端,表示运放输出端Vo得信号与该输入端得相位相同。
LM324得引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

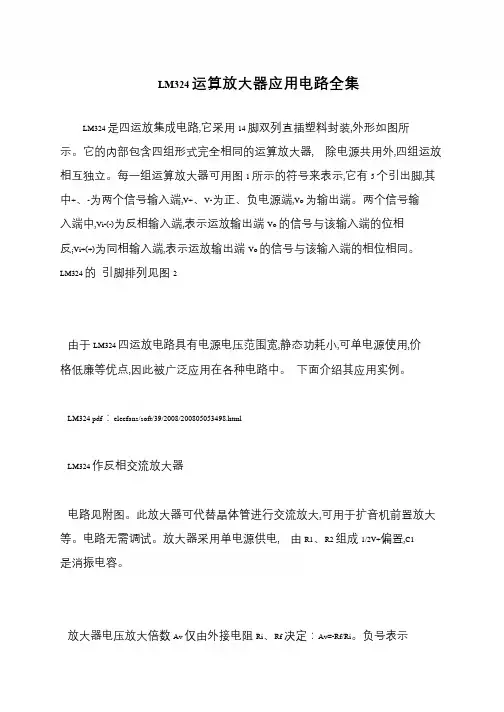

LM324 运算放大器应用电路全集LM324 是四运放集成电路,它采用14 脚双列直插塑料封装,外形如图所示。
它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。
每一组运算放大器可用图1 所示的符号来表示,它有5 个引出脚,其中+、-为两个信号输入端,V+、V-为正、负电源端,Vo 为输出端。
两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo 的信号与该输入端的位相反;Vi+(+)为同相输入端,表示运放输出端Vo 的信号与该输入端的相位相同。
LM324 的引脚排列见图2由于LM324 四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
下面介绍其应用实例。
LM324 pdf：elecfans/soft/39/2008/200805053498.htmlLM324 作反相交流放大器电路见附图。
此放大器可代替晶体管进行交流放大,可用于扩音机前置放大等。
电路无需调试。
放大器采用单电源供电, 由R1、R2 组成1/2V+偏置,C1 是消振电容。
放大器电压放大倍数Av 仅由外接电阻Ri、Rf 决定：Av=-Rf/Ri。
负号表示输出信号与输入信号相位相反。
按图中所给数值, Av=-10。
此电路输入电阻为Ri。
一般情况下先取Ri 与信号源内阻相等,然后根据要求的放大倍数在选定Rf。
Co 和Ci 为耦合电容。
LM324 作同相交流放大器见附图。
同相交流放大器的特点是输入阻抗高。
其中的R1、R2 组成1/2V+分压电路,通过R3 对运放进行偏置。
电路的电压放大倍数Av 也仅由外接电阻决定：Av=1+Rf/R4,电路输入电阻为R3。
R4 的阻值范围为几千欧姆到几十千欧姆。
LM324 作交流信号三分配放大器此电路可将输入交流信号分成三路输出,三路信号可分别用作指示、控制、分析等用途。
而对信号源的影响极小。
因运放Ai 输入电阻高,运放A1-A4 均把输出端直接接到负输入端,信号输入至正输入端,相当于同相放大状态时Rf=0 的情况,故各放大器电压放大倍数均为1,与分立元件组成的射极跟随器作用相同。
