实验三 用惠斯通电桥测电阻

用惠斯通电桥测电阻实验报告
实验名称：用惠斯通电桥测电阻实验报告
实验目的：通过使用惠斯通电桥测量未知电阻的阻值。

实验器材：
1. 惠斯通电桥装置
2. 未知电阻
3. 外部电源
实验原理：
惠斯通电桥是一种用来测量电阻值的精确仪器。

它由四个电阻构成的电路组成，包括一个未知电阻和三个已知电阻。

当桥平衡时，电桥上的电流为零，此时未知电阻和已知电阻之间存在一个平衡条件。

通过改变已知电阻的值，通过观察平衡条件的变化，可以计算出未知电阻的阻值。

实验步骤：
1. 将惠斯通电桥装置连接到外部电源上。

2. 将未知电阻接入电桥的两个对角线上。

3. 调节已知电阻的值，以使电桥平衡。

4. 观察平衡时已知电阻的数值，并记录下来。

5. 根据平衡条件的变化，计算出未知电阻的阻值。

实验结果及数据处理：
根据实验步骤中记录下来的已知电阻的值，结合平衡条件的变化，通过计算可以得出未知电阻的阻值。

实验讨论及结论：
通过使用惠斯通电桥测电阻实验，我们成功地测量了未知电阻的阻值。

该实验方法具有较高的精确度和重复性。

通过此实验，我们认识到惠斯通电桥可以用于准确测量电阻值，并且可以通过改变已知电阻的值来调节条件，从而测量不同范围的电阻值。

物理实验报告物理实验室制请认真填写实验原理（注意：原理图、测试公式） 原理一：惠斯通电桥原理图：8-1（a ）如图，联成一个四边形，每一边称为电桥的一个臂；对角和加上电源，而在对角、间连接检流计，用以比较这两点间电位，所谓“桥”就是指的这条对角线，当桥路两端、等电位时，中无电流通过，称之为“电桥平衡”。

计算过程：IG=0 则UAC=UAD UCB=UDB 。

由欧姆定律得 11R I R I x x =2200R I R I = 检流计中无电流流过，故 21I I = 0x I I =整理得：210R R R R X =(8-1)或21R R R R X =(8-2)通常称 21/R R 为比例臂，而 0R 称为比较臂，所以电桥由桥臂、检流计和电源三部分组成。

原理二：用交换法计算该更准确值。

误差来源有两个：一是、、本身的误差；一是电桥的灵敏度。

（1）用交换法（互易法）消除、本身的误差对测量结果的影响。

我们自搭一个电桥，设电桥的灵敏度足够高，主要考虑、、引起的误差。

此时R），而△n是由于电桥偏离平衡而引起的检流计指针偏转格数。

如果一个很小的△R 电阻能引起较大的△n 偏转，则电桥的灵敏度就高，带来的误差也就越小。

选用灵敏度高、阻低的检流计，适当提高电源电压，适当减小桥臂电阻，尽量把桥臂配置成均匀状态，有利于提高电桥灵敏度。

实验容及步骤请认真填写实验思考与建议1、箱式电桥中比例臂的选取原则是什么？答：箱式电桥中比例臂的选取原则是使得测量结果的比较臂的有效数据的位数尽可能多才好。

请在两周完成，交教师批阅。

惠斯通电桥测电阻实验报告一、实验目的与原理1.1 实验目的本次实验的主要目的是通过惠斯通电桥测量电阻，了解电桥的基本原理和应用，掌握测量电阻的方法和技巧。

通过实验加深对电路理论知识的理解，提高动手实践能力。

1.2 实验原理惠斯通电桥是一种基于基尔霍夫电压定律的精密测量电阻的电路。

它由四个电阻组成，分别为R1、R2、R3和R4,其中R1和R3相等，R2和R4相等。

当电源接通时，电路中会产生一个电势差，使得桥臂上的电压相等。

根据基尔霍夫电压定律，我们可以得到以下方程：(V1 V2) / R1 = (V3 V4) / (R2 R3)解这个方程，我们可以得到未知电阻Rx的值。

需要注意的是，由于电源内阻、导线电阻等因素的影响，实际测量时需要进行一定的校正。

二、实验器材与方法2.1 实验器材本次实验所需的器材有：惠斯通电桥电路、电源、万用表、导线等。

其中，惠斯通电桥电路由四个电阻组成，电源为直流电源，万用表用于测量电压和电阻，导线用于连接电路。

2.2 实验方法1) 将惠斯通电桥电路按照图示连接好，注意连接处要接触良好，防止短路现象的发生。

2) 打开电源开关，调节电源电压，使其处于合适的范围。

通常情况下，电源电压应保持在5V左右。

3) 用万用表分别测量桥臂上的电压，记录下测量结果。

由于电源内阻和导线电阻的影响，我们需要进行一定的校正。

具体方法如下：a) 将万用表的量程调整为电压档位，选择合适的量程。

例如，如果测量范围为0-10kΩ，则将量程设置为0-10kΩ。

b) 用万用表测量R1和R2之间的电压V1和V2,记录下测量结果。

同样地，测量R3和R4之间的电压V3和V4,记录下测量结果。

c) 根据上述测量结果，计算出桥臂上的总电压V:V = V1 + V3 = V2 + V4。

d) 接下来，用万用表测量未知电阻Rx与其他已知电阻之间的电压差分压，例如：URx = (Vx V1) / (Rx R1),UR4 = (V4 V3) / (R4 R3)。

用惠斯通电桥测电阻实验报告一、实验目的1、掌握惠斯通电桥测电阻的原理和方法。

2、学会使用箱式电桥测量电阻。

3、了解电桥灵敏度的概念及提高电桥灵敏度的方法。

二、实验原理惠斯通电桥是一种用于精确测量电阻的电路。

它由四个电阻 R1、R2、Rx 和 Rs 组成，其中 R1 和 R2 是已知电阻，Rx 是待测电阻，Rs 是可调电阻，这四个电阻组成一个四边形，在一对对角线上接入电源E，在另一对对角线上接入检流计 G，如图 1 所示。

当电桥平衡时，检流计中无电流通过，即 B、D 两点电位相等。

此时有：＼＼frac{R1}｛R2} ＝＼frac{Rx}｛Rs}＼则待测电阻 Rx 为：＼Rx ＝＼frac{R1}｛R2} Rs＼电桥的灵敏度是指电桥平衡后，Rx 稍有改变而引起检流计偏转的程度。

电桥灵敏度与电源电压、检流计灵敏度、桥臂电阻等因素有关。

三、实验仪器1、箱式惠斯通电桥2、直流电源3、检流计4、标准电阻5、待测电阻6、导线若干四、实验步骤1、熟悉箱式电桥的面板结构和各旋钮的功能。

2、按照电路图连接电路，将待测电阻接入电桥。

3、估计待测电阻的阻值范围，选择合适的比例臂 R1/R2。

4、调节比较臂 Rs，使电桥平衡，即检流计指针指零。

5、记录比例臂和比较臂的读数，计算待测电阻的阻值。

6、改变比例臂，重新测量待测电阻，计算平均值以减小误差。

7、测量电桥的灵敏度，在电桥平衡后，稍微改变比较臂 Rs 的值，观察检流计的偏转，计算电桥灵敏度。

五、实验数据及处理（一）测量待测电阻｜测量次数｜比例臂 R1/R2 ｜比较臂 Rs（Ω）｜待测电阻 Rx （Ω）｜｜｜｜｜｜｜ 1 ｜ 1:1 ｜ 5682 ｜ 5682 ｜｜ 2 ｜ 1:10 ｜ 56820 ｜ 56820 ｜｜ 3 ｜ 10:1 ｜ 5682 ｜ 5682 ｜平均值：Rx ＝（5682 ＋ 56820 ＋ 5682）／ 3 ＝22728 Ω（二）测量电桥灵敏度在电桥平衡时，比较臂 Rs ＝5682 Ω，改变 Rs 为5685 Ω，检流计偏转 5 格。

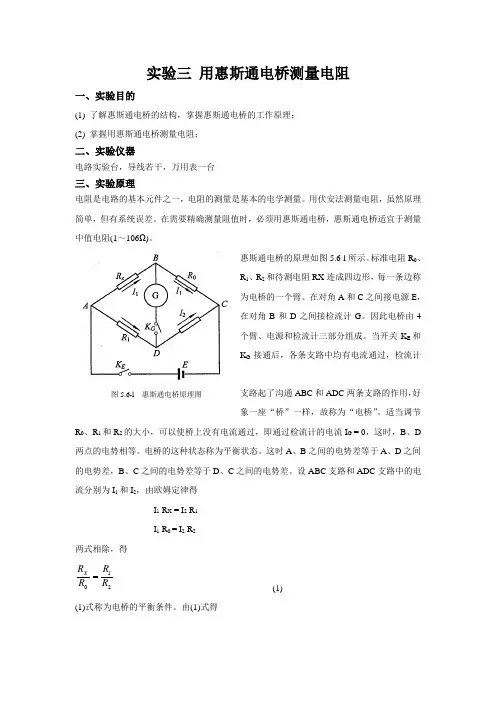

实验三 用惠斯通电桥测量电阻一、实验目的(1) 了解惠斯通电桥的结构，掌握惠斯通电桥的工作原理；(2) 掌握用惠斯通电桥测量电阻；二、实验仪器电路实验台，导线若干，万用表一台三、实验原理电阻是电路的基本元件之一，电阻的测量是基本的电学测量。

用伏安法测量电阻，虽然原理简单，但有系统误差。

在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。

惠斯通电桥的原理如图5.6-l 所示。

标准电阻R 0、R 1、R 2和待测电阻RX 连成四边形，每一条边称为电桥的一个臂。

在对角A 和C 之间接电源E ，在对角B 和D 之间接检流计G 。

因此电桥由4个臂、电源和检流计三部分组成。

当开关K E 和K G 接通后，各条支路中均有电流通过，检流计支路起了沟通ABC 和ADC 两条支路的作用，好象一座“桥”一样，故称为“电桥”。

适当调节R 0、R 1和R 2的大小，可以使桥上没有电流通过，即通过检流计的电流I G = 0，这时，B 、D 两点的电势相等。

电桥的这种状态称为平衡状态。

这时A 、B 之间的电势差等于A 、D 之间的电势差，B 、C 之间的电势差等于D 、C 之间的电势差。

设ABC 支路和ADC 支路中的电流分别为I 1和I 2，由欧姆定律得I 1 R X = I 2 R 1I 1 R 0 = I 2 R 2两式相除，得102X R R R R (1)(1)式称为电桥的平衡条件。

由(1)式得图5.6-l 惠斯通电桥原理图102X R R R R(2)即待测电阻R X 等于R 1 / R 2与R 0的乘积。

通常将R 1 / R 2称为比率臂，将R 0称为比较臂。

三、实验步骤1、用实验台固定电阻，可调电阻，直流电源和毫安表搭建惠斯通电桥。

2、用万用表粗测待测电阻（用实验台上1K 可调电阻旋到任意三个不同位置作为三个待测电阻）3、毫安表选择最小量程，选取实验台的两个固定电阻分别为R 1和R 2，作为比率臂（通常选取比率为10的次方），电阻箱中四个旋钮电阻串联（×1000、×100、×10、×1Ω档）作为R 0阻值调节，根据R x 粗测值，通过电阻箱四个旋钮从大到小逐步调节使的毫安表示数为0，记录此时R 0的阻值。

物理实验—用惠斯通电桥测电阻—实验汇报本实验选取了最常用的惠斯通（Wheatstone）电桥，通过改变电阻值使电桥平衡，从而测量未知电阻的阻值。

一、实验目的1.掌握惠斯通电桥的原理和构造2.学习电桥平衡法器结算法测量电阻3.掌握计算阻值的方法和误差分析二、实验仪器和材料1.惠斯通电桥2.电源3.待测电阻及标准电阻4.万用表三、实验原理1.惠斯通电桥惠斯通电桥是一种用电桥原理测量电阻的仪器。

是由四个电阻分别合并成一个无刷电桥，以求出第四个电阻R4 的电阻值的测量仪器。

2.电桥平衡法测电阻按照惠斯通电桥的平衡原理，当两个对角上的电路的电阻之积等于另外两个对角上的电路的电阻之积，即：R₁×R₃ = R₂×R₄则称惠斯通电桥处于平衡状态。

在平衡状态下，电桥两侧电阻相等，电桥中无电流，两个电感之间电势差为零。

因此，在接入实验电路时，对于一组已知电阻，调节变阻器使整个电桥处于平衡状态。

然后可以利用转换电路或万用表等测量电阻值。

四、实验步骤1.准备一台连通电源的惠斯通电桥，角度的解释放置标准电阻70Ω在电桥上，使电桥出现电流平衡与压差平衡现象。

2.用万能表量取这只试验电路的出入口电压U1和U2及标准电阻的电压U3，在平衡状态下记录各电压值，阻值为70Ω。

3.取观察数据：改变电桥方向改变电桥比例，分别接入未知电阻即可读取其电阻阻值。

4.选用变阻器，调节其阻值，使电桥平衡，并用万能表量取这个试验电路的出入口电压U1和U2及标准电阻的电压U3。

5.记录各电压值U1、U2、U3及未知电阻阻力值R4的数据。

五、实验结果处理1.计算未知电阻的直接值，可用公式：R4=R3*U2/U32.将电桥方向放反，再量取出口电压U2，R3为70Ω时，再用上述方法计算出R4的值。

3.求平均值（R4=(R4_1+R4_2)/2）六、实验记录表1：|$R₁(Ω )$|$R₂(Ω )$|$R₃(Ω )$|$R4( Ω)$|$U1(V) $|$U2(V) $|$U3(V) $||--------|--------|--------|--------|--------|--------|--------||70 |1000 |1000 |__ |2.12 |0.26 |2.08 ||70 |470 |470 |__ |2.11 |0.46 |2.121 |七、实验误差及分析1.人为误差：(1) 稳定性差：万能表、电源、变阻器的稳定性均会对实验造成一定的影响。

惠斯通电桥测电阻实验报告嘿，伙计们！今天我要和大家分享一个超酷的实验——用惠斯通电桥测电阻。

这个实验可是物理课上的明星，不仅因为它能让我们亲手操作，还能让我们直观地看到电流、电压和电阻之间的关系。

接下来，就让我带你走进这个神奇的世界吧！我们要准备好实验工具。

嗯，你猜怎么着？就是那个大名鼎鼎的惠斯通电桥啦！它可是个大家伙，长得有点像我们小时候玩的跷跷板，只不过它的一端连着电源，另一端连着待测电阻。

还有，别忘了那个小灯泡，它可是用来显示电流大小的哦。

开始实验之前，我们先来了解一下惠斯通电桥的原理。

简单来说，惠斯通电桥就是一个等臂电路，它能够自动平衡，保证电流通过时不会因为电阻的变化而产生过大的电压降。

这个原理就像是我们的心脏一样，让整个电路保持正常跳动。

现在，我们来动手操作吧！将待测电阻接入惠斯通电桥的一端，然后调整小灯泡，让它发出微弱的亮光。

接着，我们将电源接入惠斯通电桥的另一端，这时候，如果一切正常，你会发现小灯泡会亮起来，而且亮度会随着接入的电阻大小而变化。

这个过程其实就像是我们在玩一场心跳游戏，每当我们调整电阻或者改变电压，小灯泡就会告诉我们答案。

而且，你知道吗？当电阻值变化时，小灯泡的亮度也会相应地发生变化，这是因为电流的大小与电阻成正比关系。

在实验的过程中，我们还可以发现一些有趣的现象。

比如，当我们逐渐增加或减少电阻时，小灯泡的亮度会有明显的变化。

这就像是在告诉我们，电阻的大小就像是一个魔法棒，可以轻易地改变电流的大小。

除了观察小灯泡的变化，我们还可以用万用表来测量电阻的值。

这个工具就像是一个小小的魔法师，能够准确无误地告诉我们待测电阻的大小。

通过对比实验前后的数值，我们可以更加准确地理解电流、电压和电阻之间的关系。

我想说的是，通过这次实验，我们不仅学会了如何使用惠斯通电桥测电阻，还深刻体会到了物理学的魅力。

它就像是一扇打开知识宝库的大门，让我们能够探索未知的世界，发现生活中的奥秘。

所以，下次当你遇到难题时，不妨试试用惠斯通电桥来解决吧！好了，今天的实验就到这里。

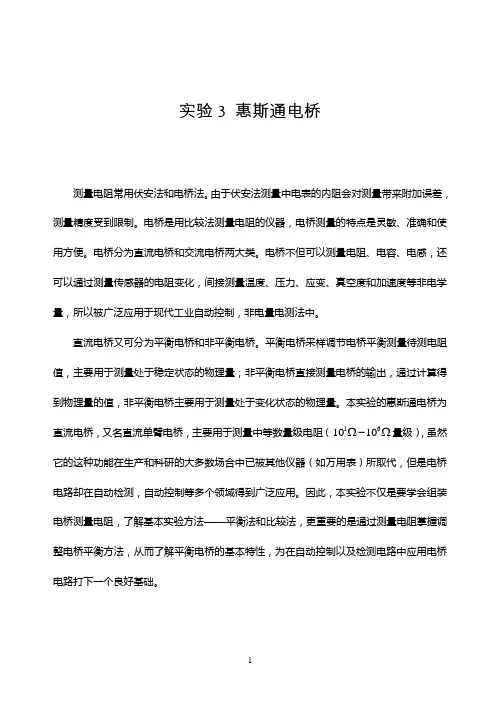

实验3 惠斯通电桥测量电阻常用伏安法和电桥法。

由于伏安法测量中电表的内阻会对测量带来附加误差，测量精度受到限制。

电桥是用比较法测量电阻的仪器，电桥测量的特点是灵敏、准确和使用方便。

电桥分为直流电桥和交流电桥两大类。

电桥不但可以测量电阻、电容、电感，还可以通过测量传感器的电阻变化，间接测量温度、压力、应变、真空度和加速度等非电学量，所以被广泛应用于现代工业自动控制，非电量电测法中。

直流电桥又可分为平衡电桥和非平衡电桥。

平衡电桥采样调节电桥平衡测量待测电阻值，主要用于测量处于稳定状态的物理量；非平衡电桥直接测量电桥的输出，通过计算得到物理量的值，非平衡电桥主要用于测量处于变化状态的物理量。

本实验的惠斯通电桥为直流电桥，又名直流单臂电桥，主要用于测量中等数量级电阻（161010Ω-Ω量级），虽然它的这种功能在生产和科研的大多数场合中已被其他仪器（如万用表）所取代，但是电桥电路却在自动检测，自动控制等多个领域得到广泛应用。

因此，本实验不仅是要学会组装电桥测量电阻，了解基本实验方法——平衡法和比较法，更重要的是通过测量电阻掌握调整电桥平衡方法，从而了解平衡电桥的基本特性，为在自动控制以及检测电路中应用电桥电路打下一个良好基础。

-Ω-Ω量级）的测量，要考虑其接触电阻、导线电阻的影响，应对于低电阻（611010使用开尔文电桥即直流双臂电桥，对于高电阻（710Ω量级）则可考虑用冲击电流计等方法。

【实验目的】1. 掌握惠斯通电桥的结构特点和测量电阻的原理。

2. 练习按电路图连接线路。

3. 掌握调整电桥平衡的方法。

4. 研究电桥灵敏度。

5. 学习系统误差的分析方法,初步掌握消除和减小部分系统误差的方法。

【实验原理】1. 惠斯通电桥的结构及测量原理 （1）惠斯通电桥的结构图1是惠斯通桥的结构图。

4个电阻120,,,x R R R R 连成四边形，称为电桥的4个臂，其中12,R R 称为比例臂，x R 为待测臂，0R 为比较臂。

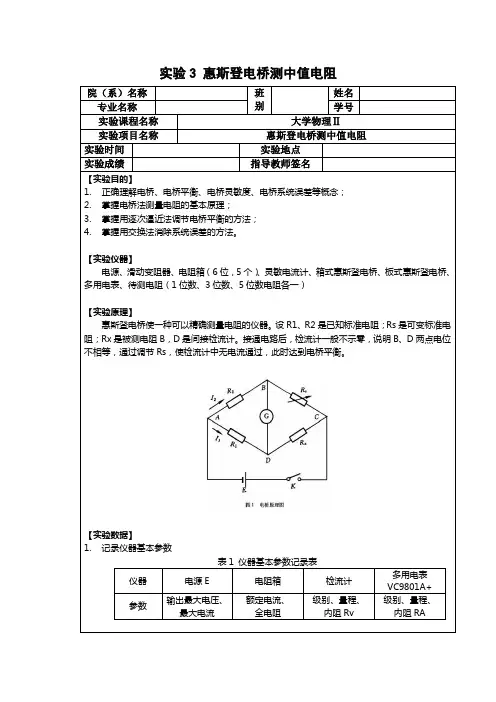

实验3 惠斯登电桥测中值电阻
【实验目的】
1.正确理解电桥、电桥平衡、电桥灵敏度、电桥系统误差等概念；
2.掌握电桥法测量电阻的基本原理；
3.掌握用逐次逼近法调节电桥平衡的方法；
4.掌握用交换法消除系统误差的方法。

【实验仪器】
电源、滑动变阻器、电阻箱（6位，5个）、灵敏电流计、箱式惠斯登电桥、板式惠斯登电桥、多用电表、待测电阻（1位数、3位数、5位数电阻各一）
【实验原理】
惠斯登电桥使一种可以精确测量电阻的仪器。

设R1、R2是已知标准电阻；Rs是可变标准电阻；Rx是被测电阻B，D是间接检流计。

接通电路后，检流计一般不示零，说明B、D两点电位不相等，通过调节Rs，使检流计中无电流通过，此时达到电桥平衡。

【实验数据】
1.记录仪器基本参数
表1 仪器基本参数记录表
仪器电源E 电阻箱检流计
多用电表VC9801A+
参数输出最大电压、
最大电流
额定电流、
全电阻
级别、量程、
内阻Rv
级别、量程、
内阻RA。

用惠斯通电桥测电阻_实验报告实验名称：用惠斯通电桥测电阻实验目的：1.了解惠斯通电桥的工作原理；2.掌握用惠斯通电桥测量电阻的方法；3.通过实验验证电阻的测量结果。

实验器材：1.惠斯通电桥2.电阻箱3.能量电池4.电流表5.电压表6.手动调节器7.实验导线实验原理：惠斯通电桥是一种测量电阻的电路，其基本原理是通过调节电桥中的电阻，使得电桥平衡，即两侧空穴的电位差为零。

在电桥平衡状态下，根据桥路中的电阻关系可以计算出待测电阻的值。

根据惠斯通电桥的平衡条件，可得到以下公式：R1/R2=Rx/R3实验步骤：1.将电阻箱的接线端与惠斯通电桥的ABCD四个接线端相连，将能量电池的正极与A点相连，负极与D点相连。

2.打开电桥上的开关，调整手动调节器使电桥平衡。

3.读取电流表和电压表上的数值，记录下来。

4.根据电流表和电压表的读数计算所测电阻的大小。

实验数据：已知R1=100Ω，R2=200Ω，R3=300Ω测得电流表读数I=0.5A，电压表读数U=1.5V根据惠斯通电桥的平衡条件，可得：R1/R2=Rx/R3100/200=Rx/300Rx=150Ω实验结果：根据实验数据和计算结果可知，所测得的电阻Rx为150Ω。

实验讨论与分析：在实验中，通过调节电桥中的电阻，使得电桥平衡，即使两侧的电位差为零。

通过读取电流表和电压表的数值，可以计算出待测电阻的大小。

实验结果与计算结果相符，验证了电桥测量电阻的有效性。

然而，在实际操作中可能会存在误差。

例如，电桥的灵敏度可能不够高，导致测量结果不够准确。

此外，电路的接线、电阻箱的调节等也可能产生误差。

为提高测量的准确性，可以多次测量求平均值，或者采用更精密的仪器。

实验总结：通过本次实验，我们了解了惠斯通电桥的工作原理，并学会了用惠斯通电桥测量电阻的方法。

实验结果与计算结果相符，说明惠斯通电桥在测量电阻方面具有一定的准确性和可靠性。

在实际应用中，惠斯通电桥常用于精密测量电路中，为电路设计和维护提供了有力的工具。

实验三 惠斯通电桥测电阻实验目的：自组电桥并用自组电桥测未知电阻1x R、2x R 及它们的串并连电阻值。

测量自组电桥的灵敏度。

实验原理：1、惠斯通电桥测电阻：如图为惠斯通电桥的原理图，它是由四个桥臂、一个电源和一个检流计组成。

其中1R 、2R 为已知标准电阻，称为“比率臂”； s R 为可变标准电阻（电阻箱），称为“比较臂”; x R 为被测电阻，称为“测 量臂”；BD 间接检流计，接通电路后，检流计一般不示零，说 明BD 两点电势不相等，通过调节1R 、2R 和s R 使电桥达到平 衡，此时B 、D 两点电势相等，故：21R R R R s x = （1）s x R R R R 21=（2）公式（1）称为电桥平衡条件，即相邻两臂电阻之比相等。

令21R R C =，称为“倍率”，则公式（1）可以写作sxCRR =， （3）2、电桥灵敏度：电桥平衡后，将比较臂电阻s R 增加或减少一个微小量s R ∆，检流计指针偏转n ∆格，如果一个很小的s R ∆，能引起较大的n ∆偏转，则电桥的灵敏度就高，电桥的平衡就能精确判断，因此引入电桥灵敏度的概念，定义为ss R R nS ∆∆=（4） 由于有时可能出现增加或减少相同的s R ∆，而检流计偏转格数不同，因此，要分别增加、减少s R ∆，检流计偏转格数分别为1n ∆、2n ∆，则记221n n n ∆+∆=∆选用灵敏度高，内阻低的检流计，适当的提高电源电压，适当减小桥臂电阻，尽量把桥臂配置成均匀状态，有利于提高吊桥灵敏度。

实验仪器：电路图（如原理图）、导线、待测电阻、电源，滑线变阻器、标准电阻、开关等、检流计实验步骤：1、 用实验室提供的电桥板、电阻箱等组成惠斯通电桥，并用其测量四个未知电阻。

每测一个电阻，只选择一个倍率，使s R 能读出4位有效数字， 2、测电桥灵敏度：由于有时可能出现增加或减少相同的s R ∆，而检流计偏转格数不同，因此，要分别增加、减少s R ∆，检流计偏转格数分别为1n ∆、2n ∆，则记221n n n ∆+∆=∆3、检流计的使用：检流计用来检测电路中微小电流和电压，它有很高的灵敏度，在精密测量中作为指零仪表，用时要水平放置，他的分度值为格/1026A -⨯，检流计的可动部分用短路阻尼的方法制动，这样可防 止张丝印机械振动而引起的变形和损坏。

物理试验-用惠斯通电桥测电阻-试验汇报首都师范大学物理实验报告班级___信工C班___ 组别______D______姓名____李铃______ 学号__日期___.4.24__ 指导教师___刘丽峰___【试验题目】_________用惠斯通电桥测电阻___【试验目旳】1.掌握惠斯通(Wheastone)电桥测电阻旳原理;2.学会对旳使用惠斯通电桥测量电阻旳措施;3.理解提高电桥敏捷度旳几种措施;4.学会测量单电桥旳敏捷度。

【试验仪器】QJ- 23型箱式电桥, 滑线电阻, 转柄电阻箱(0,99999.9Ω), 检流计, 直流电源, 待测电阻, 开关, 导线若干。

【试验原理】1(惠斯通电桥测量电阻旳原理图5.1是惠斯通电桥旳原理图。

图中R1.R2和R0是已知阻值旳电阻, 它们和被测电阻Rx连成一种四边形, 每一条边称作电桥旳一种臂。

四边形旳对角A和B 之间接电源E;对角C和D之间接有检流计G, 它像桥同样。

电源接通, 电桥线路中各支路均有电流通过。

当C.D两点之间旳电位不相等时, 桥路中旳电流IG?0, 检流计旳指针发生偏转;当C.D两点之间旳电位相等时,“桥”路中旳电流IG=0, 检流计指针指零, 这时我们称电桥处在平衡状态。

当电桥平衡时, ,两式相除可得到Rx旳测量公式(5-1)电阻R1R2为电桥旳比率臂, R0为比较臂, Rx为待测臂。

只要检流计足够敏捷, 等式(1)就能相称好地成立, 被测电阻值Rx可以仅从三个已知电阻旳值来求得, 而与电源电压无关。

由于R1、R2和R0可以使用原则电阻, 而原则电阻可以制作得十分精密, 这一过程相称于把Rx和原则电阻相比较, 因而测量旳精确度可以到达很高。

首都师范大学物理实验报告2(电桥旳敏捷度电桥平衡后, 将R0变化?R0, 检流计指针偏转?n格。

假如一种很小旳?R0能引起较大旳?n偏转, 电桥旳敏捷度就高, 电桥旳平衡就可以判断得更精细。

电表(检流计)旳敏捷度是以单位电流变化量所引起电表指针偏转旳格数来定义旳, 即(5-2)同样在完全处在平衡旳电桥里, 若测量臂电阻Rx变化一种微小量?Rx, 将引起检流计指针所偏转旳格数?n, 定义为电桥敏捷度, 即(5-3) 不过电桥敏捷度不能直接用来判断电桥在测量电阻时所产生旳误差, 故用其相对敏捷度来衡量电桥测量旳精确程度, 即有(5-4)定义为电桥旳相对敏捷度。

物理实验-用惠斯通电桥测电阻-实验报告实验目的：了解惠斯通电桥的原理和使用方法，掌握测量未知电阻的方法和技巧。

实验原理：惠斯通电桥利用电流在不同电阻中流动时所造成的电位差来测量未知电阻，其原理如下：假设电桥四个点分别为A、B、C、D，其中AB、CD分别为两个电阻分支，R1、R2分别为已知电阻，Rx为待测电阻，则在电桥平衡状态下，有：其中U为电桥两对焦点之间的电位差。

为了使电桥平衡，可通过调节可变电阻值使U=0，则因为R1、R2、R3都是已知的，所以可以求得Rx。

实验步骤：1. 将待测电阻和已知电阻连接成由四个绳索连接而成的平四面体，插入电桥的四个插头口，注意连接正确。

2. 打开电桥电源，调节电桥电源开关至合适的大小，观察电桥示数表的变化，找到电桥平衡点。

3. 记录电桥示数表上的电阻值，并按公式（1）计算出待测电阻的值。

实验数据及计算：已知电阻：R1=100Ω，R2=220Ω已测电桥示数：U=0.05mV则通过公式（1）可求得待测电阻：Rx=R2×R3/R1=220×100/23.58=933.66Ω实验结果分析：通过实验和计算，我们求得了待测电阻的值为933.66Ω，这个数据接近我们使用万用表测出的值（约为929Ω），说明惠斯通电桥测量电阻的方法是可行且准确的。

在实际使用中，我们还需要注意电桥电源大小的调节和连接不当等问题，使测量更加精确。

实验思考：在实验过程中，我们可能会遇到如下问题：1. 电桥示数不稳定，波动范围较大，可能因为连接不良导致的接触阻抗不一致，可以通过重新插拔等方法排除这些干扰因素。

2. 电桥示数为0，可能因为电桥电源没有开启，或者是接线问题，需要检查一下。

3. 电桥示数变化缓慢，可能因为电桥电源开关未调到合适的大小，需要再次调整电源开关。

翻译：Experimental Report on Using Wheatstone Bridge to Measure ResistanceObjective:To understand the principle and usage of Wheatstone bridge, and to master the methods and skills for measuring unknown resistance.Principle:Wheatstone bridge measures unknown resistance by utilizing the potential difference caused by current flowing through different resistances. Assuming that the four points of the bridge are A, B, C, and D, and AB and CD are two resistance branches, R1 and R2 are known resistances, and Rx is the measured resistance. Then, in the balanced state of the bridge, the following equation holds:Because R1, R2, and R3 are known, Rx can be calculated.。

实验三用惠斯登电桥测电阻一、实验目的1、理解惠斯登电桥测电阻的原理和特点2、理解滑线电桥的结构和测电阻方法3、正确处理数据二、实验原理：见书三、主要仪器及耗材(名称、型号、规格、准确度、误差极限值等！！！)滑线电桥、灵敏电流计、电源、待测电阻、滑线变阻器、导线数根四、实验内容与步骤1、自组电桥测电阻(1)搭好线路，Rx≈20Ω，将滑线变阻器触头放中间。

(2)将标准电阻箱Rs选取同Rx接近的值。

(3)粗调，接通电源，将电源电压升到5V。

(4)细调，将电源电压升到10V，调节Rs使电桥平衡，记录Rs左。

(5)将Rs和Rx变换位置，重复步骤3、4，记录下Rs右。

(6)重复步骤3、4、5，测量三次，最后测平衡时的灵敏度。

21、测Rx ≈20Ω时(1)计算Rs 左和Rs 右的平均值(2)计算Rs 左和Rs 右的Δ仪例如：=R S 左1998.6ΩΔ仪=0.6×5%+8×2%+90×1%+900×0.5%+1000×0.1%=6.59Ω(3)写出Rs 左和Rs 右的准确表达结果例如：Rs 左=1998.6±6.59/3=1998.6±3.804=1998.6±3.8Ω(4)计算出待测电阻的平均阻值Rx= 右左Rs ×Rs(5)在Rs 左≈Rs 右= Rs 的情况下，自组电桥的Rx 的相对不确定度传递公式为：RsR Rs x R xσσ22= (公式应学会自行推导!事实上Rx ≈Rs!!) (6)写出间接测量电阻Rx 科学测量结果2、测Rx ≈200Ω时：方法同上3、测Rx ≈2000Ω时：方法同上六、实验注意事项1、 为保护检流计，必须先选好R s ，滑线变阻器一旦取定就不再动。

2、 注意保护电源，严防电源短路，实验做完后，应先关电源后拆线。

3、 实验做完后，要断开验流计开关，否则验流计内专用电池失效很快!电子学院物理实验室 2012年4月20日。
