基站天线的选型原则
一、生产厂家的选择
二、关于三阶互调指标5基站天线的选型原则（建议）
三、基站天线选型原则建议
一、生产厂家的选择
首先要考察厂家的生产能力、研发队伍、仪器设备、检测手段、售后服务、质量保证体系。对具体的基站天线产品还应考察下列各项：
1、为提高网络性能和降低成本，在城区使用的基站天线应具有极化分集代替空间分集的能力。
2、对天线罩因雨雪、裹冰造成的表面分布电容影响，应有一定的防范能力。
3、为保证天线的最大增益，天线应当采用低耗馈电网络技术。
4、全向天线高增益天线在确保电性能前提下，天线尺寸应尽量短。
5、为确保产品的一致性及坚固性。生产厂家应有模具化生产能力。
6、生产厂家应对天线的驻波比及三阶互调指标100%检测，对抽检（例10%）产品应进行包括增益和方向图在内的全指标测试。
7、要有完善的密封工艺并采用优质密封胶，确保天线的防水性和寿命。
8、定型产品要按信息产业部的标准进行环境试验：高温、低温、振动、冲击、运输。
9、具有采用机械下倾、电下倾、电调下倾三种调整方式相结合，解决大机械倾角下波形畸变的能力。
10、在考虑产品的适用性后，还要考察所需基站天线的性能价格比和厂家的供货期。
二、关于三阶互调指标5基站天线的选型原则（建议）
互调的定义
?互调是指非线性射频线路中，两个或多个频率混合后所产生的噪音信号。
?互调产生的本来并不存在“错误”信号，此信号会被系统误认为是真实的信号。
?互调可由有源元件（无线电设备、二极管）或无源元件（电缆、接头、天线、滤波器）引起。
具有两个载波信号的互调失真频率实例
频率A及B上的载波，产生如下互调信号：
1阶：A，B
2阶：（A+B），（A-B）
3阶：（2A±B），（2B ±A）
4阶：（3A±B），（3B ±A），（2A±2B）
5阶：（4A±B），（4B ±A），（3A±2B），（3B ±2A）
互调失真如何影响系统的性能？
?较高功率的发射信号通常会混合产生互调信号，最后进入接收波段。
?而基站天线接收的信号通常功率较低。
?如果互调信号与实际的接收信号具有相近或较高的功率，系统会误把互调信号视为真实信号。
GSM系统实例：
三阶互调失真信号（A=935MHz，B=960MHz)
2A-B=1870-960=910MHz 2B-A=1920-935=985MHz
A及B代表GSM发射频率2A-B进入GSM接收波段，带来问题。
五阶互调失真信号（A=935MHz，B=954MHz在中国移动GSM的下行频段内）3A-2B=2805-1908=897MHz（在中国移动GSM上行频段内）
互调失真如何影响系统的性能？
?在系统将互调信号视为真实的接收信号的情况下，将带来如下问题：
信号丢失、虚假信道繁忙、语音质量下降、系统容量受限。
?这意味着：销售利润减少。
?虽然大部分移动用户可以容忍语音质量下降，但信号丢失及信道繁忙常常都会令用户不满。
互调是如何产生的？
?构件材料
因为磁滞的关系，铁质材料是属非线性的
材料不纯
电镀问题
接触区域/电流密度
?触点压力
三、基站天线选型原则建议
根据基站覆盖类型大致分为：
（一）话务量高密集市区
根据天线高度、基站距离，可由下式计算出天线倾角公式：
a＝arcｔｇh/ （r/2）
（式中a为波束倾角ｈ为天线高度，ｒ为站间距离）
（1）对话务量高密集区，基站间距离300-500米，计算得出a大约在10°～19°之间。采用内置电下倾9°的+45°双极化水平半功率瓣宽65°定向天线。再加上机械可变15°的倾角，可以保证方向图水平半功率宽度在主瓣下倾10°～19°内无变化。经使用证明完全可满足对高密集市区覆盖且不干扰的要求。
（2）对话务量中密集区，基站间距离大于500米，a大约在6°～16°之间可选择+45°双极化，内置电下倾6°的水平半功率瓣宽65°定向天线，可以保证主瓣在下倾的6°～16°内水平半功率宽度无变化。可满足对中密话区覆盖且不干扰的要求。
（3）对话务量低密集区，基站间距离可能更大一些，a大约在3°～13°之间。可选
择+45°双极化，内置电下倾3°的水平半功率瓣宽65°定向天线，可保证主瓣在下倾的3°～13°内水平半功率宽度无变化，可满足对低密话区覆盖且不干扰的要求。（二）县城及城镇地区
话务量不大，主要考虑覆盖大的要求，基站间距很大，可以选用单极化，空间分集，增益较高的（17dB）65°定向天线（三扇区）、或17dB90°定向天线(双扇区，
如下图)。
（三）乡镇地区
话务量很小，主要考虑覆盖，基站大都为全向站，天线可选高增益全向天线HTQ-09-11。根据基站架设高度，可选择主波束下倾3 °、5 °、7 °的全向天线。（四）在铁路或公路沿线及乡镇
（1）双扇区型，两个区180°划分，可选择单极化。3dB波瓣宽度为90°最大增益为17~18dBi的定向天线，两天线背向，最大辐射方向各向高速路的一个方向。其合成方向图为下左图：
（2）公路双向天线：沿公路、铁路，若话务量很小，采用全向站的配置，天线可采用全向天线变形的双向天线（例HTSX-09-14），它的双向3dB波瓣宽度为70°，最大增益为14dBi。其方向图为下右图。
（3）公路兼镇天线：对于既要覆盖铁路、公路，又要覆盖乡镇的小话务量地区，采用全向站的配置，天线采用210°、13dBi的弱定向天线HTD0921013兼顾铁路、公路和路边乡镇的需要。其方向图为：
海天具有100多个品种、规格的移动通信基站天线（含直放站），海天天线的技术指标与国际通用的移动通信基站天线完全一致，并且符合我国《移动通信系统基站天线技术条件》，同时取得了ISO9001质量体系认证。通过了《国家通信导航设备质量监督检验中心》的全指标检验。经过十多个省、自治区中国移动公司、中国联通公司和基站设备集成商的现场测试以及与国外基站主设备配套使用，2001年至今，海天先后与湖南移动公司、河北移动公司、贵州移动公司、陕西移动公司、安徽移动公司、河南移动公司、联通贵州分公司（上海贝尔公司承建）、联通陕西分公司以及深圳华为公司、大唐电信、杭州UT斯达康、青岛朗讯等公司签订了天线设备购货合同，证明海天天线实际达到的综合通信效果不低于原先所用的国外厂家同规格的产品。无论在城市话务量密集区，还是在农村、乡镇以及公路、铁路等各种场合，海天天线与国外厂家天线进行多次比对测试，路测数据明确显示了海天天线性能指标的优越性。这就证明天馈系统完全可以与基站主设备“拆包”采购，使国产品牌所能与国外产品公平地参与天馈系统竟标。用户选用海天天馈系统不仅扶持了我国的民族工业（在韩国，韩国基站天线国产品牌占95%市场份额的经验值得借鉴），而且有利于降低基站系统成本，并得到更专业、更持久的服务。更重要的是，海天已具备大规模生产能力，能在短期内满足客户的急需。有的客户订单要求月供货达四、五千套天线，海天在不到一个月内即全部发货，在收货现场抽测合格率100%（海天移动通信基站天线生产能力，目前已达到每月1万套。）。
不仅如此，海天向用户（运营商或集成商）提供优惠价格，使用户降
低系统设备成本，在市场竞争中更处于有力地位。
特别需要提及的是海天完善的售后服务。由于在海军舰艇移动通信天线大量使用中聚积了10多年的使用经验，使我们能向客户坚定承诺：六年保质期，十五年保修期，用户满意率100%（一个工作日有回复）。
海天公司具有强大的研发基地——海天研究院。它不仅研制出得到广泛应用的多种常规基站天线，而且不断为客户的特殊用途研制出新天线（如：公路双向天线，“解决塔下黑”天线等），并且对用户的紧急要求，具有极强的快速反应能力，这更是国外天线厂家难以企及的。
海天还能够承接从基站到天线的整个天馈系统的配套工程，确保实现基站RF设备的系统指标和质量。
RFID方案选型须循三大原则 作者：谭浩 2004-12-24 射频识别技术（RFID）可以说是近几年来在计算机领域出现的少有的若干革命性技术之一，它的应用包罗万象，被认为是近几年全球最热门的明星产业之一，有关专家预计2010年全球RFID市场将达到3000亿美元。通过射频信号用户可以自动识别目标对象，无需可见光源；它具有穿透性，可以透过外部材料直接读取数据，保护外部包装，节省开箱时间；而且利用这项技术能够同时处理多个射频标签，适用于批量识别场合；并且可以对RFID标签所附着的物体进行追踪定位，提供位置信息。因此，RFID技术在供应链管理上具有许多先天优势，成为许多供应链管理解决方案当中的一大亮点，那么RFID在供应链管理中具体是怎么应用的，用户选型应该注意些什么呢？ RFID为什么在这么短的时间内成为人们关注的“焦点”和追逐的“明星”呢？它究竟有什么样的魔法，能在供应链管理领域如此“兴风作浪”？ RFID为何成为“香饽饽”？ 去年年初，全球的零售业巨头沃尔玛要求其供货商在2005年年初，为所有的商品提供RFID标签。那么什么是RFID，为什么会得到沃尔玛的青睐呢？ 随着计算机技术的迅速发展，电子信息技术越来越快地普及到各行各业的应用中去，物流行业也不例外。传统的物流信息采集工作方式是通过工作人员将票物进行核对，然后将票上的数据输入到计算机中。这一过程费时费力，并且可能由于各种人为过失造成各种各样错误数据的存在，影响所采集信息的可靠性。而自动识别输入技术，使得物资编码和物资信息自动化传输得到了长足的发展。自动识别技术利用计算机进行自动识别，增加了输入的灵活性与准确性，使人们摆脱繁杂的统计识别工作，并且大大提高了物流信息采集的工作效率。 RFID技术是近年来兴起的一项新兴的自动识别技术。RFID利用射频方式进行非接触双向通信，从而实现对物体的识别，并将采集到的相关信息数据通过无线技术远程进行传输。相较目前广泛采用的条型码技
第二讲天线的分类与选择 移动通信天线的技术发展很快，最初中国主要使用普通的定向和全向型移动天线，后来普遍使用机械天线，现在一些省市的移动网已经开始使用电调天线和双极化移动天线。由于目前移动通信系统中使用的各种天线的使用频率，增益和前后比等指标差别不大，都符合网络指标要求，我们将重点从移动天线下倾角度改变对天线方向图及无线网络的影响方面，对上述几种天线进行分析比较。 2.1 全向天线 全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。全向天线在移动通信系统中一般应用与郊县大区制的站型，覆盖范围大。 2.2 定向天线 定向天线，在在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性，在垂直方向图上表现为有一定宽度的波束，同全向天线一样，波瓣宽度越小，增益越大。定向天线在移动通信系统中一般应用于城区小区制的站型，覆盖范围小，用户密度大，频率利用率高。 根据组网的要求建立不同类型的基站，而不同类型的基站可根据需要选择不同类型的天线。选择的依据就是上述技术参数。比如全向站就是采用了各个水平方向增益基本相同的全向型天线，而定向站就是采用了水平方向增益有明显变化的定向型天线。一般在市区选择水平波束宽度B为65°的天线，在郊区可选择水平波束宽度B为65°、90°或120°的天线（按照站型配置和当地地理环境而定），而在乡村选择能够实现大范围覆盖的全向天线则是最为经济的。 2.3 机械天线 所谓机械天线，即指使用机械调整下倾角度的移动天线。 机械天线与地面垂直安装好以后，如果因网络优化的要求，需要调整天线背面支架的位置改变天线的倾角来实现。在调整过程中，虽然天线主瓣方向的覆盖距离明显变化，但天线垂直分量和水平分量的幅值不变，所以天线方向图容易变形。 实践证明：机械天线的最佳下倾角度为1°－5°；当下倾角度在5°－10°变化时，其天线方向图稍有变形但变化不大；当下倾角度在10°-15°变化时，其天线方向图变化较大；当机械天线下倾15°后，天线方向图形状改变很大，从没有下倾时的鸭梨形变为纺锤形，这时虽然主瓣方向覆盖距离明显缩短，但是整个天线方向图不是都在本基站扇区内，在相邻基站扇区内也会收到该基站的信号，从而造成严重的系统内干扰。 另外，在日常维护中，如果要调整机械天线下倾角度，整个系统要关机，不能在调整天线倾角的同时进行监测；机械天线调整天线下倾角度非常麻烦，一般需要维护人员爬到天线安放处进行调整；机械天线的下倾角度是通过计算机模拟分析软件计算的理论值，同实际最佳下倾角度有一定的偏差；机械天线调整倾角的步进度数为1°，三阶互调指标为-120dBc。
美化天线技术规范
总体概况 随着移动通信的快速发展，城市基站数量不断增多，天线星罗密布，对周围环境带来了一定的负面影响，难以满足对环境美观的要求；同时群众对天线辐射的普遍抗拒心理也导致基站选址建设相当困难，这就要求对天线的安装方案进行特别设计，使之与周围环境协调统一。 美化天线是在尽量不增加传播损耗的情况下，通过一些美学、工艺技术的手段对天线进行伪装，来达到隐蔽的目的。通过采用美化天线，既美化了城市环境，也避免了居民对无线辐射恐惧和抵触，保证通信的覆盖和质量。 经过几年的积累，在美化天线的规范、分类、应用上积累了丰富经验，制定了完善的标准化美化天线体系和定价模式。本手册对美化天线的技术标准、安装验收规范、采购模式等内容进行了梳理，供各分公司参考。 1 建设总体要求 美化天线在满足通信基站工程建设规范要求的基础上，同时需要满足以下原则： (1)技术性原则：在进行天线隐蔽时，首先必须满足无线覆盖的要求，无线信号衰减尽量低，衰减增加不超过1dB。 由于天线需要±30°内的方位角，15°内俯仰角（电调+机械角度）可调整，美化天线的材料和结构对天线调整后的发射性能应没有影响，在天线安装位置的垂直面的正前方不能有金属阻挡。 (2)经济性原则：在进行天线隐蔽时，需要考虑经济效益，尽量选用通用型强、结构简单的隐蔽方案，以节省隐蔽费用。 (3)维护性原则：天线有时需要调整下倾角和方位角以及维护等，天馈线隐蔽方案需要考虑天馈线的维护和扩容的方便。 (4)安全性原则：美化天线要求结构牢固，满足各地风压设计要求。产品应适应全天侯使用，在雨、雪天气及-40℃～70℃温度均可保持良好物理特性；天线罩材料阻燃性好，达到GB8624-1997难燃Ⅰ级。 (5)耐用性原则：要求隐蔽材料经久耐用，耐高温和耐腐蚀，使用寿命不少于10年。
中国联通湖北分公司2006年GSM网九期工程主设备、天馈线施工规范 中国联通湖北分公司 2006年3月
（一）交换及基站（直放站）设备施工要求 1、电缆走线架安装工艺要求 (1)走线架的位置、高度符合有关设计文件要求。一般情况下，走线架与机房内最高的机柜顶部的距离必须大于200mm，距机房顶部的距离大于300mm。 (2)走线架安装时必须使用水平尺, 确保走线架横平竖直，水平度和垂直度的每米偏差都不得大于2mm。 (3)走线架横档面必须向上安装并保持平直，走线架横档间距均匀，不得大于300mm。 (4) 应充分考虑走线架和电缆的重量，对走线架进行合理加固。走线架必须与墙柱（无墙柱时与墙壁）固定，不得与天花板、板墙固定，并符合7级抗震要求。走线架加固点或支撑点距离在1.5米以下。 (5)走线架穿过楼板孔或墙洞的地方，电缆放绑完毕后，必须采用阻燃材料封堵洞口和缝隙。 （6）机房内走线架应作保护接地，接地电阻必须符合基站和交换机房对接地电阻的要求。一般情况下，基站（直放站）接地电阻必须小于4欧姆，交换机房接地电阻必须小于1欧姆。 (7)以上要求如有遗漏，请严格按照供货厂家有关安装
工艺要求进行施工。 2、设备机架安装工艺要求 (1) 机房机架设备位置安装正确，必须符合有关设计文件要求。 (2) 机房主走道侧必须对齐成直线，误差不得大于3mm。相邻机架应紧密靠拢,间距不得大于3mm，整列机面应在同一平面内，无凹凸现象。机架垂直偏差度不得大于3mm。 （3）机柜前后面均需留有维护空间。一般情况下，机柜与其它设备或障碍物间因保持以下的距离：正面≥800mm；背面≥500mm。在机房条件无法满足的情况下，则应尽可能留出足够的维护距离。 (4) 所有机架应对地加固，膨胀螺丝规格不能小于M8。如果设备厂家提供有配套螺丝，则必须使用。所有螺丝必须全部拧紧，并垫有平垫片、弹垫片（不得出现垫反的情况），同类螺丝露出螺帽的长度应一致。 (5) 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。各种文字和符号标志应正确、清晰、齐全。 (6) 设备机架、DDF架、MDF架均需直接与地面固定，相邻2机架之间应用螺栓连为一体（按需），机架固定后，必须稳立不动，达到7级抗震要求。 (7)架间电缆的插接、电缆的走向及路由应严格按照有关设计图纸进行施工，并符合设备厂家的安装工艺要求。

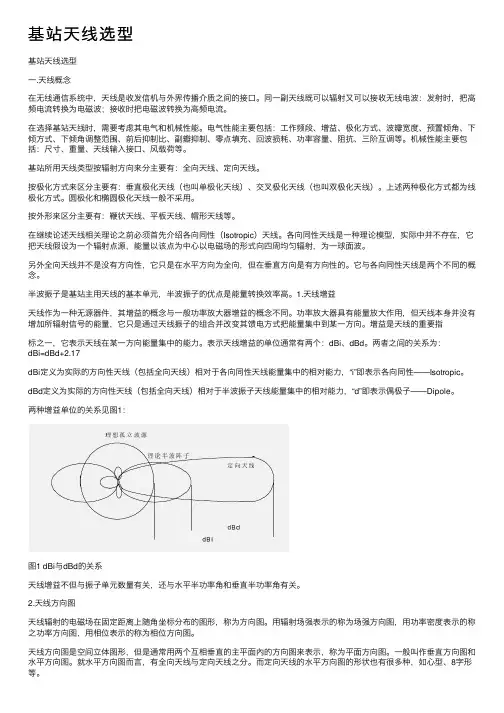

基站天线选型 一.天线概念 在无线通信系统中，天线是收发信机与外界传播介质之间的接口。同一副天线既可以辐射又可以接收无线电波：发射时，把高频电流转换为电磁波；接收时把电磁波转换为高频电流。 在选择基站天线时，需要考虑其电气和机械性能。电气性能主要包括：工作频段、增益、极化方式、波瓣宽度、预置倾角、下倾方式、下倾角调整范围、前后抑制比、副瓣抑制、零点填充、回波损耗、功率容量、阻抗、三阶互调等。机械性能主要包括：尺寸、重量、天线输入接口、风载荷等。 基站所用天线类型按辐射方向来分主要有：全向天线、定向天线。 按极化方式来区分主要有：垂直极化天线（也叫单极化天线）、交叉极化天线（也叫双极化天线）。上述两种极化方式都为线极化方式。圆极化和椭圆极化天线一般不采用。 按外形来区分主要有：鞭状天线、平板天线、帽形天线等。 在继续论述天线相关理论之前必须首先介绍各向同性（Isotropic）天线。各向同性天线是一种理论模型，实际中并不存在，它把天线假设为一个辐射点源，能量以该点为中心以电磁场的形式向四周均匀辐射，为一球面波。 另外全向天线并不是没有方向性，它只是在水平方向为全向，但在垂直方向是有方向性的。它与各向同性天线是两个不同的概念。 半波振子是基站主用天线的基本单元，半波振子的优点是能量转换效率高。1.天线增益 天线作为一种无源器件，其增益的概念与一般功率放大器增益的概念不同。功率放大器具有能量放大作用，但天线本身并没有增加所辐射信号的能量，它只是通过天线振子的组合并改变其馈电方式把能量集中到某一方向。增益是天线的重要指
