仿真1。
1.1 共射极基本放大电路按图7。
1-1搭建共射极基本放大电路，选择电路菜单电路图选项(Circuit/Schematic Option )中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。
１.静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量)分析结果表明晶体管Ｑ１工作在放大状态。
２.动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入,输出波形。
由波形图可观察到电路的输入，输出电压信号反相位关系。
再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。
３。
参数扫描分析在图７。
１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小,保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。
选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis),在参数扫描设置对话框中将扫描元件设为Ｒ１,参数为电阻,扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ,输出节点５,扫描用于暂态分析。
４。
频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz,扫描形式为十进制,纵向刻度为线性，节点５做输出节点。
由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz,放大器的通频带约为２５。
１２MHz.由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定,输出电阻由集电极电阻Ｒ３限定。
电路中的集成电路与模拟电路设计在现代电子技术领域中，集成电路和模拟电路设计是无法分开的两大重要部分。
集成电路是电子元件的组合，而模拟电路设计则侧重于信号的处理和传输。
本文将重点探讨电路中的集成电路与模拟电路设计的相关内容，包括其定义、应用以及设计方法等。
一、集成电路的概念与应用集成电路是应用微电子技术的产物，它将电子元件（如二极管、晶体管等）以微小尺度集成到芯片上，通过集成技术的手段实现多电子元件的功能。
相比于传统的离散电路设计，集成电路在体积、功耗、可靠性等方面有明显的优势，被广泛应用于通信、计算机、消费电子等领域。
集成电路的设计过程包括电路拓扑设计、电路功能设计和电路布局设计等步骤。
其中，电路拓扑设计是指确定电路元件之间的连接方式和拓扑结构，电路功能设计则是明确电路的功能和性能要求，并选取适合的元件进行组合。
电路布局设计则是将电路元件在芯片上的位置进行优化，以实现最佳的电路性能。
二、模拟电路设计的基本原理与方法模拟电路是处理和传输连续信号的电路，与数字电路不同，它能够处理连续的信号，如声音、温度等。
模拟电路设计常用于放大、滤波和调制解调等信号处理领域，如音频放大器、射频前端等。
在模拟电路设计中，首先需要进行电路规划，确定电路的整体结构和功能模块。
其次，需要根据信号特性选择合适的电路拓扑结构，如共射、共集和共基等。
接着，进行元件选取，选取合适的电阻、电容、电感等元件，并进行参数计算。
最后，进行电路调试和性能优化，通过仿真和实验验证电路的性能。
模拟电路设计中还需要注意一些设计技巧和方法。
如去耦（Decoupling）电容的设计，用于消除噪声和电源抖动；温度补偿电路的设计，用于稳定电路在不同温度下的工作性能；信号调理电路的设计，用于提高信号质量和减小信号失真等。
三、集成电路与模拟电路的结合与创新集成电路与模拟电路既有相互独立的存在，也有一定程度上的结合。
集成电路中常常包含模拟电路模块，如模拟信号处理、模拟-数字转换等。

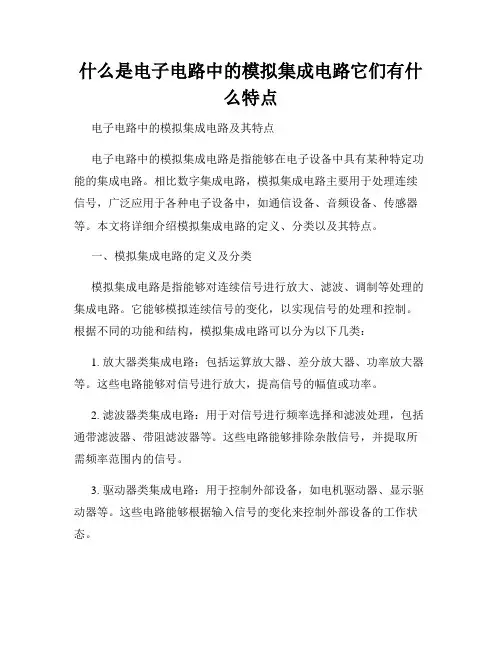

什么是电子电路中的模拟集成电路它们有什么特点电子电路中的模拟集成电路及其特点电子电路中的模拟集成电路是指能够在电子设备中具有某种特定功能的集成电路。
相比数字集成电路，模拟集成电路主要用于处理连续信号，广泛应用于各种电子设备中，如通信设备、音频设备、传感器等。
本文将详细介绍模拟集成电路的定义、分类以及其特点。
一、模拟集成电路的定义及分类模拟集成电路是指能够对连续信号进行放大、滤波、调制等处理的集成电路。
它能够模拟连续信号的变化，以实现信号的处理和控制。
根据不同的功能和结构，模拟集成电路可以分为以下几类：1. 放大器类集成电路：包括运算放大器、差分放大器、功率放大器等。
这些电路能够对信号进行放大，提高信号的幅值或功率。
2. 滤波器类集成电路：用于对信号进行频率选择和滤波处理，包括通带滤波器、带阻滤波器等。
这些电路能够排除杂散信号，并提取所需频率范围内的信号。
3. 驱动器类集成电路：用于控制外部设备，如电机驱动器、显示驱动器等。
这些电路能够根据输入信号的变化来控制外部设备的工作状态。
4. 传感器接口类集成电路：用于连接传感器与其他电路，将传感器采集到的模拟信号转换为数字信号。
这些电路能够实现模拟信号与数字电路之间的接口转换。
二、模拟集成电路的特点1. 连续性：模拟集成电路能够对连续信号进行处理，能够完成对信号幅值、频率等连续变化的模拟。
相比之下，数字集成电路只能处理离散的数字信号。
2. 稳定性：模拟集成电路对环境的温度、电压变化等具有一定的稳定性，能够在不同的工作条件下维持良好的性能。
这对于要求高精度、高稳定性的应用场景非常关键。
3. 噪声：模拟集成电路在工作过程中会产生一定的噪声，这是由于元件本身的噪声以及电路结构引起的。
因此，在设计模拟集成电路时需要注意降低噪声对信号质量的影响。
4. 复杂度：模拟集成电路的设计和制造相对复杂，需要考虑电路的稳定性、可靠性、功耗等因素，并且对制造工艺的要求较高。
因此，模拟集成电路的开发和制造成本较高。

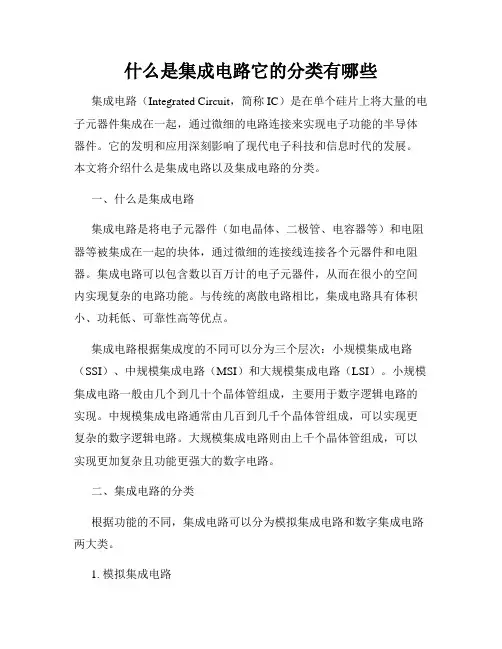

什么是集成电路它的分类有哪些集成电路（Integrated Circuit，简称IC）是在单个硅片上将大量的电子元器件集成在一起，通过微细的电路连接来实现电子功能的半导体器件。
它的发明和应用深刻影响了现代电子科技和信息时代的发展。
本文将介绍什么是集成电路以及集成电路的分类。
一、什么是集成电路集成电路是将电子元器件（如电晶体、二极管、电容器等）和电阻器等被集成在一起的块体，通过微细的连接线连接各个元器件和电阻器。
集成电路可以包含数以百万计的电子元器件，从而在很小的空间内实现复杂的电路功能。
与传统的离散电路相比，集成电路具有体积小、功耗低、可靠性高等优点。
集成电路根据集成度的不同可以分为三个层次：小规模集成电路（SSI）、中规模集成电路（MSI）和大规模集成电路（LSI）。
小规模集成电路一般由几个到几十个晶体管组成，主要用于数字逻辑电路的实现。
中规模集成电路通常由几百到几千个晶体管组成，可以实现更复杂的数字逻辑电路。
大规模集成电路则由上千个晶体管组成，可以实现更加复杂且功能更强大的数字电路。
二、集成电路的分类根据功能的不同，集成电路可以分为模拟集成电路和数字集成电路两大类。
1. 模拟集成电路模拟集成电路是指能够处理连续信号的集成电路。
它可以对输入信号进行放大、滤波、调制等处理，输出的信号也为连续信号。
模拟集成电路广泛应用于音频放大器、射频通信、传感器信号处理等领域。
常见的模拟集成电路有运放、放大器、滤波器等。
2. 数字集成电路数字集成电路是指能够处理离散信号的集成电路。
它能够对输入的离散信号进行逻辑运算、计数、存储等处理，输出的信号为离散信号。
数字集成电路被广泛应用于计算机、通信、控制系统等领域。
常见的数字集成电路有逻辑门、微处理器、存储芯片等。
此外，根据制造工艺的不同，集成电路还可以分为多种类型，如：3. 厚膜集成电路厚膜集成电路是利用陶瓷、玻璃等材料制成基片的集成电路。
它的制造工艺相对简单，常用于一些简单的模拟电路和数字电路。
常见的集成电路类型有哪些集成电路（Integrated Circuit，简称IC）是一种将大量的晶体管、二极管和其他电子器件及其相应的电气连接电路组合在一块半导体晶体片上的技术。
它具备高度集成、小尺寸、低功耗和可靠性高等特点，在现代电子技术领域起着举足轻重的作用。
下面介绍一些常见的集成电路类型。
1. 数字集成电路（Digital Integrated Circuit，简称DIC）数字集成电路采用二进制码进行信息的处理和传输，主要实现逻辑门电路、触发器、计数器、存储器等功能。
它可以将逻辑门电路等组合形成复杂的电子数字系统，广泛应用于计算机、通信、自动控制等领域。
2. 模拟集成电路（Analog Integrated Circuit，简称AIC）模拟集成电路主要用于处理连续变化的信号，具备对电压、电流和频率的精确控制。
常见的模拟集成电路包括放大器、运算放大器、滤波器和比较器等。
模拟集成电路广泛应用于音频处理、电源管理、通信以及传感器等领域。
3. 混合集成电路（Mixed-Signal Integrated Circuit，简称MSIC）混合集成电路是数字集成电路与模拟集成电路的结合体，它同时可以处理数字信号和模拟信号。
在现代电子设备中，许多功能模块需要同时处理数字数据和模拟信号，因此混合集成电路得到了广泛应用，如数据转换器、功率管理芯片等。
4. 通信集成电路（Communication Integrated Circuit，简称CIC）通信集成电路主要用于实现信息的发送、接收和处理，广泛应用于无线通信、移动通信和网络通信系统中。
通信集成电路包括信号调理电路、解调器、调制解调器和射频电路等，能够实现高速数据传输和可靠的通信连接。
5. 专用集成电路（Application Specific Integrated Circuit，简称ASIC）专用集成电路是根据特定应用需求进行设计和制造的电路，可以根据所需的功能和性能精确地实现目标。
