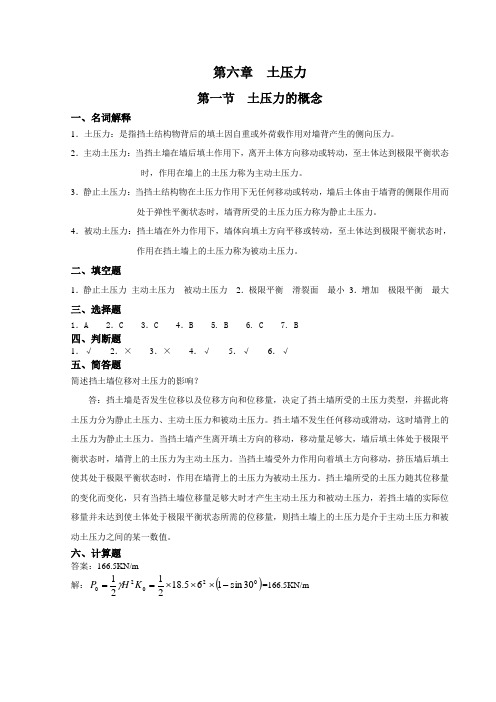

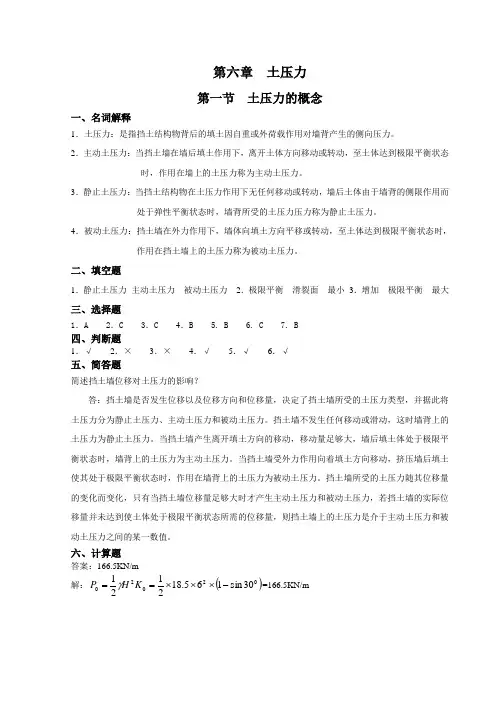

第六章 土压力第一节 土压力的概念一、名词解释1．土压力：是指挡土结构物背后的填土因自重或外荷载作用对墙背产生的侧向压力。
2．主动土压力：当挡土墙在墙后填土作用下，离开土体方向移动或转动，至土体达到极限平衡状态时，作用在墙上的土压力称为主动土压力。
3．静止土压力：当挡土结构物在土压力作用下无任何移动或转动，墙后土体由于墙背的侧限作用而处于弹性平衡状态时，墙背所受的土压力压力称为静止土压力。
4．被动土压力：挡土墙在外力作用下，墙体向填土方向平移或转动，至土体达到极限平衡状态时，作用在挡土墙上的土压力称为被动土压力。
二、填空题1．静止土压力 主动土压力 被动土压力 2．极限平衡 滑裂面 最小 3．增加 极限平衡 最大三、选择题1．A 2．C 3．C 4．B 5. B 6. C 7. B四、判断题1．√ 2．× 3．× 4．√ 5．√ 6．√五、简答题简述挡土墙位移对土压力的影响？答：挡土墙是否发生位移以及位移方向和位移量，决定了挡土墙所受的土压力类型，并据此将土压力分为静止土压力、主动土压力和被动土压力。
挡土墙不发生任何移动或滑动，这时墙背上的土压力为静止土压力。
当挡土墙产生离开填土方向的移动，移动量足够大，墙后填土体处于极限平衡状态时，墙背上的土压力为主动土压力。
当挡土墙受外力作用向着填土方向移动，挤压墙后填土使其处于极限平衡状态时，作用在墙背上的土压力为被动土压力。
挡土墙所受的土压力随其位移量的变化而变化，只有当挡土墙位移量足够大时才产生主动土压力和被动土压力，若挡土墙的实际位移量并未达到使土体处于极限平衡状态所需的位移量，则挡土墙上的土压力是介于主动土压力和被动土压力之间的某一数值。
六、计算题答案：166.5KN/m 解：()0202030sin 165.182121-⨯⨯⨯==K H P γ=166.5KN/m第二节 朗肯土压力理论一、填空题1．竖直、光滑 2．墙背直立，光滑，墙后填土面水平，理想塑性体，极限平衡3． 245ϕ- ，245ϕ- 4．相切 5．相切 6．土的粘聚力 7． 90.4 ;1.55二、选择题1．C 2．D 3．A四、判断题1．× 2．× 3．× 4． 5．√五、简答题1. 答：朗肯研究自重应力作用下，半无限土体内各点的应力从弹性平衡状态发展为极限平很状态的条件，提出计算挡土墙土压力的理论。
地基土压力理论在公路工程中常遇到挡土结构物（或称挡土墙），其作用都是用来挡住墙后的填土并承受来自填土的压力，在设计挡土墙的断面尺寸和验算其稳定性时，必须计算出作用在墙上的土压力。
土压力的大小不仅与挡土墙的高度、填土的性质有关，而且与挡土墙的刚度和位移有关。
当挡土墙离开填土移动，墙后填土达到极限平衡状态（或破坏）时，作用在墙上的土压力称为主动土压力，它是土压力中的最小值。
当挡土墙向填土挤压，墙后填土达到极限平衡状态时，作用在墙上的土压力称为被动土压力，它是土压力中的最大值。
作用在挡土墙上的土压力可能是主动土压力与被动土压力之间的任一数值，这取决于墙的移动情况。
挡土墙完全没有侧向移动时的土压力，称为静止土压力。
本节将介绍土体作用在挡土结构物上土压力的计算。
一、朗肯土压力理论朗肯（Rankine）在19世纪提出的朗肯土压力理论，假设挡土墙背面竖直而且光滑。
在表面水平时的半无限无黏性土中，若整个土体发生侧向拉伸达到主动极限平衡状态时，侧向压力σx 小于竖向压力σz，土的自重应力为大主应力，侧向压力即主动土压力为小主应力；若整个土体发生侧向挤压达到朗肯被动极限平衡状态，侧向压力σx 大于竖向压力σz，土的自重应力为小主应力，侧向压力即被动土压力为大主应力，由极限平衡条件得出主、被动土压力。
贝尔（Bell）和里骚（Resal）分别将朗肯理论推广到黏性填土。
式中 Ka——朗肯主动土压力系数，；Kp——朗肯被动土压力系数，；γ——土的容重；φ——土的内摩擦角；c——土的凝聚力；z——墙顶以下深度；q——填土表面均布荷载。
主动土压力合力）/3处。
作用点位于墙底面以上（H－z作用点在梯形的形心处。
被动土压力合力作用点在梯形的形心处。
式中 H——墙高。
二、库伦土压力理论库伦18世纪提出了无黏性土的库伦土压力理论。
库伦理论确定挡土墙上的土压力，不是考虑单元土体的平衡，而是考虑整个滑体上力的平衡，求出主动和被动土压力。
如图4-24所示，当墙向前移动时，假定破坏面为AC，它与水平面的夹角为θ，则作用在沿动棱体ABC上的力有：①滑动棱体ABC的重量W；②破坏面AC上的反力R，R的方向与破坏面法线的夹角为φ；③墙背面AB对滑动棱体的反力P（大小等于土压力，方向与墙背面的法线夹角为φ）。

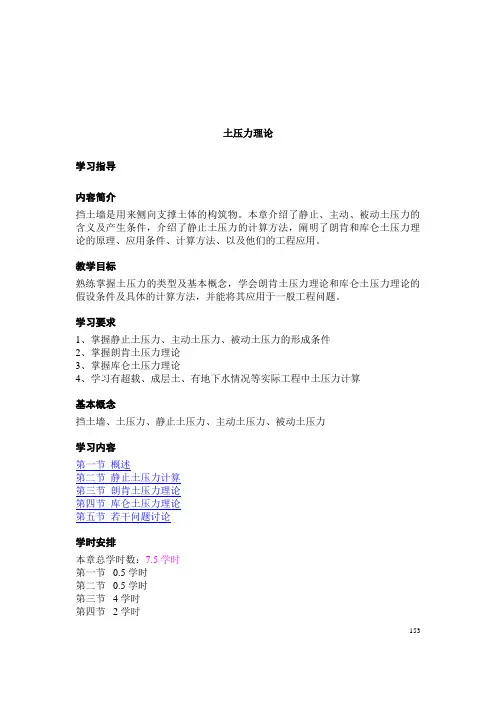

土压力理论学习指导内容简介挡土墙是用来侧向支撑土体的构筑物。
本章介绍了静止、主动、被动土压力的含义及产生条件，介绍了静止土压力的计算方法，阐明了朗肯和库仑土压力理论的原理、应用条件、计算方法、以及他们的工程应用。
教学目标熟练掌握土压力的类型及基本概念，学会朗肯土压力理论和库仑土压力理论的假设条件及具体的计算方法，并能将其应用于一般工程问题。
学习要求1、掌握静止土压力、主动土压力、被动土压力的形成条件2、掌握朗肯土压力理论3、掌握库仑土压力理论4、学习有超载、成层土、有地下水情况等实际工程中土压力计算基本概念挡土墙、土压力、静止土压力、主动土压力、被动土压力学习内容第一节概述第二节静止土压力计算第三节朗肯土压力理论第四节库仑土压力理论第五节若干问题讨论学时安排本章总学时数：7.5学时第一节0.5学时第二节0.5学时第三节4学时第四节2学时153第五节0.5学时主要内容第一节概述前几章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点。
在房屋建筑、铁路桥梁以及水利工程中，地下室的外墙，重力式码头的岸壁，桥梁接岸的桥台，以及地下硐室的侧墙等都支持着侧向土体。
这些用来侧向支持土体的结构物，统称为挡土墙。
而被支持的土体作用于挡土墙上的侧向压力，称为土压力。
土压力是设计挡土结构物断面和验算其稳定性的主要荷载。
土压力的计算是个比较复杂的问题，影响因素很多。
土压力的大小和分布，除了与土的性质有关外，还和墙体的位移方向、位移量、土体与结构物间的相互作用以及挡土结构物的类型有关。
当然土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。
一、挡土结构物的类型挡土墙是一种防止土体下滑或截断土坡延伸的构筑物，在土木工程中应用很广，结构形式也很多。
图6－1为挡土墙的常用类型。
挡土墙按常用的结构型式可分为重力式、悬臂式和锚式。
土压力理论及计算土压力是指土体受到外界荷载作用时产生的抵抗力。
研究土压力是地工工程、岩土工程和土力学等领域的基本问题之一、了解土压力的分布以及如何准确计算土压力对于土木工程的设计和分析非常重要。
本文将介绍土压力的理论及计算方法。
土压力的理论基础是库仑理论。
库仑理论是由法国科学家库仑在18世纪中期提出的，他认为土体颗粒与颗粒之间是通过间隙水分子构成的水桥相互连接的。
当外荷载作用于土体时，颗粒与间隙水分子之间的水桥被破坏，颗粒之间开始相互移动，随着移动，水桥逐渐破坏，最终形成土体的结构稳定。
库仑理论认为土体的内摩擦角决定了土体的内摩擦力，而内摩擦力是土压力产生的主要原因。
土压力的计算方法主要有两种：活动土压力和静止土压力。
活动土压力是指当土体受到外荷载作用时，土体内部颗粒会发生相对移动，从而产生土压力。
活动土压力的计算方法根据库仑理论以及土体内部颗粒间的摩擦力来进行。
静止土压力是指当土体受到外荷载作用时，土体内部颗粒不发生相对移动，从而产生土压力。
静止土压力的计算方法根据土体的重力和内摩擦力来进行。
对于活动土压力的计算，可以使用库仑公式。
库仑公式的表达式为：Pa=Ka*γ*H,其中Pa表示活动土压力，Ka表示活动土压力系数，γ表示土体的体积重量，H表示土体的高度。
活动土压力系数Ka是根据土体的内摩擦角来确定的。
活动土压力系数的大小取决于土体的类型和粒径分布等因素。
对于静止土压力的计算，可以使用库仑公式的变形公式。
静止土压力的计算需要考虑土体的内摩擦角以及土体与结构物之间的摩擦力。
静止土压力的计算公式为：Ps = γ * H + Σ(γi * Hi * tan αi), 其中Ps表示静止土压力，γi表示土体各层的体积重量，Hi表示土体各层的高度，αi表示土体与结构物之间的摩擦角。
静止土压力的计算中需要考虑土体的水平抗力和垂直抗力。
除了库仑公式，还有其他一些方法可以用于计算土压力。
例如，面积平衡法可以通过土体的重力平衡和水平面的摩擦力来计算土压力。
