❖ 在土木工程实践中,经常要计算作用在各种挡土结 构上的侧压力,其中最常见的是土压力。土压力的 准确计算是相当困难的问题。因为它与墙的位移方 向与大小、墙后填土的种类和性质、墙背的倾斜方 向与粗糙程度等多种因素有关。本章介绍的计算方 法是目前在工程实践中最常用的方法。
（3）理论假设条件 （4）理论公式直接适用于粘性土和无粘性土 （5）由于忽略了墙背与填土之间的摩擦，主动土压 力偏大，被动土压力偏小。
❖
P0= K0 r Z （6-1）
❖
❖ 式中
❖
P0= K0 r Z （6-1） K0— 静止土压力系数； r—土体重度，kN/m3。
❖ 静止土压力系数的确定方法:
通过侧限条件下 测的 定 —试 —验 较可靠
采用经验公 K0式 ＝1－ ： sin——较适合于砂
采用经验值
rZ K0r Z
H E0
H 3
为K0rZ，即为主动 土压力强度。
0
a K0 z
z
主动朗肯状态时的莫尔圆
2.土体在水平方向压缩
单元体在水平截面上的法向应力z不变而竖直截面上的 法向应力x却逐渐增大，直至满足极限平衡条件（称为被
动朗肯状态）。
f ctg
0
K0 z
z
p
被动朗肯状态时的莫尔圆
f ctg
0
a K0 z
z
p
三种状态时的莫尔圆
作用对墙背产生的侧压力。 ❖ 作用于挡土墙背上的土压力是设计挡土墙要考虑的
主要荷载。
土压力的类型
❖ 试验表明，土压力的大小主要与挡土墙的位移、挡 土墙的形状、墙后填土的性质等因素有关，但起决 定因素的是墙的位移。根据墙身位移的情况，作用 在墙背上的土压力可分为静止土压力、主动土压力 和被动土压力。
❖ 在土木工程实践中,经常要计算作用在各种挡土结 构上的侧压力,其中最常见的是土压力。土压力的 准确计算是相当困难的问题。因为它与墙的位移方 向与大小、墙后填土的种类和性质、墙背的倾斜方 向与粗糙程度等多种因素有关。本章介绍的计算方 法是目前在工程实践中最常用的方法。
（3）理论假设条件 （4）理论公式直接适用于粘性土和无粘性土 （5）由于忽略了墙背与填土之间的摩擦，主动土压 力偏大，被动土压力偏小。
❖
P0= K0 r Z （6-1）
❖
❖ 式中
❖
P0= K0 r Z （6-1） K0— 静止土压力系数； r—土体重度，kN/m3。
❖ 静止土压力系数的确定方法:
通过侧限条件下 测的 定 —试 —验 较可靠
采用经验公 K0式 ＝1－ ： sin——较适合于砂
采用经验值
rZ K0r Z
H E0
H 3
为K0rZ，即为主动 土压力强度。
0
a K0 z
z
主动朗肯状态时的莫尔圆
2.土体在水平方向压缩
单元体在水平截面上的法向应力z不变而竖直截面上的 法向应力x却逐渐增大，直至满足极限平衡条件（称为被
动朗肯状态）。
f ctg
0
K0 z
z
p
被动朗肯状态时的莫尔圆
f ctg
0
a K0 z
z
p
三种状态时的莫尔圆
作用对墙背产生的侧压力。 ❖ 作用于挡土墙背上的土压力是设计挡土墙要考虑的
主要荷载。
土压力的类型
❖ 试验表明，土压力的大小主要与挡土墙的位移、挡 土墙的形状、墙后填土的性质等因素有关，但起决 定因素的是墙的位移。根据墙身位移的情况，作用 在墙背上的土压力可分为静止土压力、主动土压力 和被动土压力。
朗肯土压力理论
朗肯土压力理论
肯土压力理论是20世纪50年代由美国社会心理学家肯·布伦森提出的一种心理压力理论，它指出，在社会上存在着一种称为“肯土压力”的社会心理压力，对人类的行为有着深远影响。
肯土压力理论认为，当一个人被社会要求做出某种行为，而他又不愿意做出这种行为时，他就会感受到肯土压力。
这种压力可以使人感到有压力，可以抑制人的行为，也可以促使人行动起来。
这种压力对人的行为有很大的影响，它可以抑制人的行为或促进人的行为。
肯土压力理论认为，个体的行为受到肯土压力的影响，因此，肯土压力可以被视为一种社会影响力，因为它可以影响一个人的行为，影响个体的行为，从而影响社会的结果。
肯土压力理论的基本原理是：一个人在行动之前，首先要考虑社会对他的期望，这种期望可能是来自家庭、朋友或社会等。
因此，当一个人面临这样的压力时，他可能会改变自己的行为，以满足社会的期望，从而获得社会的认可和赞许。
肯土压力理论也指出，个体可能会受到社会和文化压力的影响，可能会采取某种行为，以满足社会的期望，但不一定是自己真正想要的行为。
这就是所谓的“肯土压力”。
综上所述，肯土压力理论指出，社会心理压力可以影响个体的行为，
因此，个体可能会因为社会期望而改变自己的行为，以满足社会的期望，从而获得社会的认可。
同时，它也提醒我们，虽然社会有许多期望，但我们也要在遵守社会期望的同时，维护自己的利益和权利，维护自己的立场和自由意志，以保护自己的利益和尊严。
《土压力计算理论》课件
挡土结构物的刚度决定了其对土体的约束 程度，而其位置则影响土压力的分布。
地面超载
地下水
地面上的车辆、建筑物等产生的荷载会增 加和有 效应力，从而影响土压力。
土压力计算的重要性
03
工程设计
施工安全
既有结构物的安全监测
在土木工程设计中，如挡土墙设计、深基 坑支护等，需要准确计算土压力的大小和 分布，以确保结构的安全性和稳定性。
根据土压力的大小和分布，可 以设计出合理的支护结构，确 保深基坑施工的安全。
边坡稳定性分析
01
边坡稳定性分析是确保工程安全的重要环节，土压力计算是其 中的关键部分。
02
通过土压力计算，可以评估边坡的稳定性，预测可能出现的滑
坡或坍塌，并采取相应的工程措施。
边坡稳定性分析需要考虑多种因素，如土质条件、降雨、地震
《土压力计算理论》PPT课 件
目录
• 土压力计算理论概述 • 土压力计算的基本原理 • 土压力的经典计算方法 • 土压力计算的现代方法 • 土压力计算的工程应用 • 结论与展望
01
土压力计算理论概述
土压力的概念与分类
土压力
指作用在挡土结构物背面的压力，由土 体自重和外力引起。
主动土压力
当土体受外力作用产生位移，形成一定 位移趋势时，土体对挡土结构物产生的 作用力。
考虑土的各向异性
实际土体中存在各向异性，未来研究将进一步探索土的各 向异性对土压力的影响，以及如何更准确地描述和计算土 压力。
未来研究方向与展望
完善理论体系
目前土压力计算理论仍存在一些局限性，需要进一步完善理论体系 ，提高理论的适用性和准确性。
跨学科研究
将土压力计算理论与相关学科如流体力学、地质工程等相结合，开 展跨学科研究，以更全面地理解土压力的形成和变化机制。
朗肯土压力理论
（三）墙后填土成层时的土压力计算
当墙后填土由几层不同物理力学性质的水平土层组成时，应先求出计算点的垂直应力σz，然后用该点所处土层的φ值求出土压力系数，并用土压力公式计算土压力强度和总土压力。计算时可能出现以下三种情况：
图6－9 成层填土土压力计算
此时在土层的分界面处将出现一转折点，土压力强度沿墙高的分布如图6－9a所示。
3.墙背垂直光滑（墙与垂向夹角ε=0，墙与土的摩擦角δ=0）。
考察挡土墙后土体表面下深度z处的微小单元体的应力状态变化过程：
（1）当用挡土墙代替半空间的土体，且不发生位移时，作用在微分土体上的应力为自重应力，此时，挡土墙土压力即为静止土压力，大小等于水平向自重应力σh。
（2）当挡土墙在土压力的作用下向远离土体的方向位移时，作用在微分土体上的竖向应力σv保持不变，而水平向应力σh逐渐减小，直至达到土体处于极限平衡状态，此时水平向应力（σ3）即为主动土压力强度pa。观看动画演示
四、实际工程中朗肯理论的应用
（一）填土表面倾斜时土压力计算
当填土表面与水平面夹角β≠0时，如果假设土压力作用方向与填土倾斜表面平行，则也符合朗肯土压力条件（图6－7），应用朗肯理论和莫尔应力圆可导出土压力计算公式，又称为应力圆法，其无粘性土主动、被动土压力强度计算公式如下：
总主动、被动土压力计算公式为：
（四）挡土墙上设置排水孔，墙后设置排水盲沟来加强排水
第三节 朗肯土压力理论
1857年英国学者朗肯（Rankine）从研究弹性半空间体内的应力状态，根据土的极限平衡理论，得出计算土压力的方法，又称极限应力法。
一、基本原理考虑墙身的变形；
2.墙后填土延伸到无限远处，填土表面水平（β=0）；

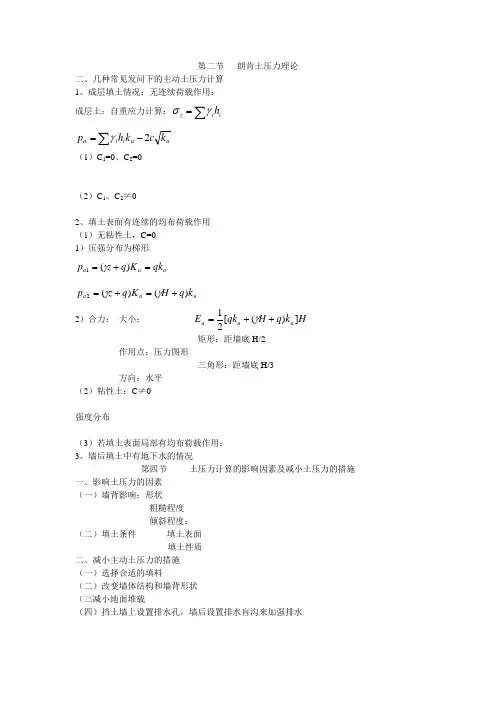

第二节朗肯土压力理论
二、几种常见发问下的主动土压力计算
当墙后填土由几层不同物理力学性质的水平土层组成时，应先求出计算点的垂直应力σz，然后用该点所处土层的φ值求出土压力系数，并用土压力公式计算土压力强度和总土压力。计算时可能出现以下三种情况：
图6－9 成层填土土压力计算
此时在土层的分界面处将出现一转折点，土压力强度沿墙高的分布如图6－9a所示。
3.墙背垂直光滑（墙与垂向夹角ε=0，墙与土的摩擦角δ=0）。
考察挡土墙后土体表面下深度z处的微小单元体的应力状态变化过程：
（1）当用挡土墙代替半空间的土体，且不发生位移时，作用在微分土体上的应力为自重应力，此时，挡土墙土压力即为静止土压力，大小等于水平向自重应力σh。
（2）当挡土墙在土压力的作用下向远离土体的方向位移时，作用在微分土体上的竖向应力σv保持不变，而水平向应力σh逐渐减小，直至达到土体处于极限平衡状态，此时水平向应力（σ3）即为主动土压力强度pa。观看动画演示
四、实际工程中朗肯理论的应用
（一）填土表面倾斜时土压力计算
当填土表面与水平面夹角β≠0时，如果假设土压力作用方向与填土倾斜表面平行，则也符合朗肯土压力条件（图6－7），应用朗肯理论和莫尔应力圆可导出土压力计算公式，又称为应力圆法，其无粘性土主动、被动土压力强度计算公式如下：
总主动、被动土压力计算公式为：
（四）挡土墙上设置排水孔，墙后设置排水盲沟来加强排水
第三节 朗肯土压力理论
1857年英国学者朗肯（Rankine）从研究弹性半空间体内的应力状态，根据土的极限平衡理论，得出计算土压力的方法，又称极限应力法。
一、基本原理考虑墙身的变形；
2.墙后填土延伸到无限远处，填土表面水平（β=0）；
第二节朗肯土压力理论
二、几种常见发问下的主动土压力计算
第三节朗肯压力理论(1857年提出)

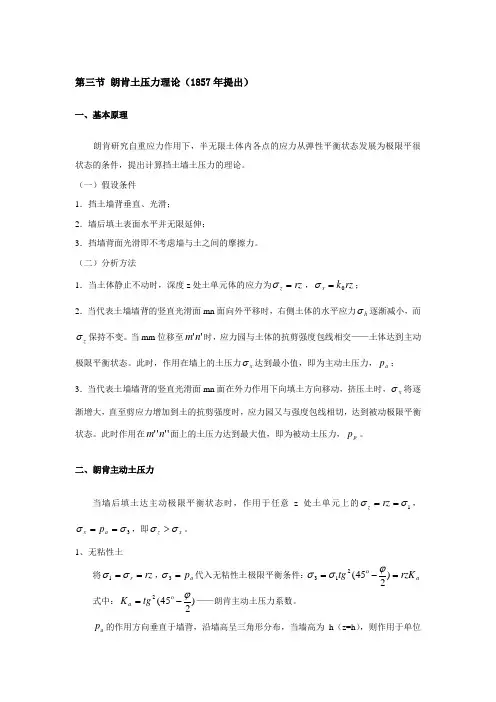

第三节 朗肯土压力理论（1857年提出）一、基本原理朗肯研究自重应力作用下，半无限土体内各点的应力从弹性平衡状态发展为极限平很状态的条件，提出计算挡土墙土压力的理论。
