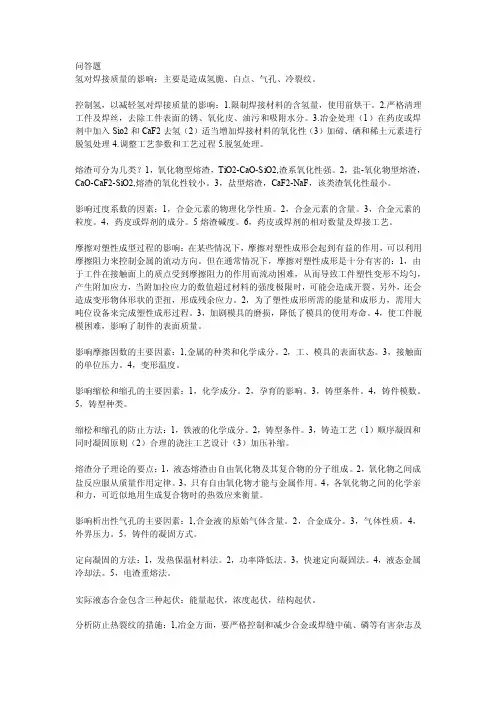

问答题氢对焊接质量的影响:主要是造成氢脆、白点、气孔、冷裂纹。
控制氢,以减轻氢对焊接质量的影响:1.限制焊接材料的含氢量,使用前烘干。
2.严格清理工件及焊丝,去除工件表面的锈、氧化皮、油污和吸附水分。
3.冶金处理(1)在药皮或焊剂中加入Sio2和CaF2去氢(2)适当增加焊接材料的氧化性(3)加碲、硒和稀土元素进行脱氢处理4.调整工艺参数和工艺过程5.脱氢处理。
熔渣可分为几类?1,氧化物型熔渣,TiO2-CaO-SiO2,渣系氧化性强。
2,盐-氧化物型熔渣,CaO-CaF2-SiO2,熔渣的氧化性较小。
3,盐型熔渣,CaF2-NaF,该类渣氧化性最小。
影响过度系数的因素:1,合金元素的物理化学性质。
2,合金元素的含量。
3,合金元素的粒度。
4,药皮或焊剂的成分。
5熔渣碱度。
6,药皮或焊剂的相对数量及焊接工艺。
摩擦对塑性成型过程的影响:在某些情况下,摩擦对塑性成形会起到有益的作用,可以利用摩擦阻力来控制金属的流动方向。
但在通常情况下,摩擦对塑性成形是十分有害的:1,由于工件在接触面上的质点受到摩擦阻力的作用而流动困难,从而导致工件塑性变形不均匀,产生附加应力,当附加拉应力的数值超过材料的强度极限时,可能会造成开裂,另外,还会造成变形物体形状的歪扭,形成残余应力。
2,为了塑性成形所需的能量和成形力,需用大吨位设备来完成塑性成形过程。
3,加剧模具的磨损,降低了模具的使用寿命。
4,使工件脱模困难,影响了制件的表面质量。
影响摩擦因数的主要因素:1,金属的种类和化学成分。
2,工、模具的表面状态。
3,接触面的单位压力。
4,变形温度。
影响缩松和缩孔的主要因素:1,化学成分。
2,孕育的影响。
3,铸型条件。
4,铸件模数。
5,铸型种类。
缩松和缩孔的防止方法:1,铁液的化学成分。
2,铸型条件。
3,铸造工艺(1)顺序凝固和同时凝固原则(2)合理的浇注工艺设计(3)加压补缩。
熔渣分子理论的要点:1,液态熔渣由自由氧化物及其复合物的分子组成。

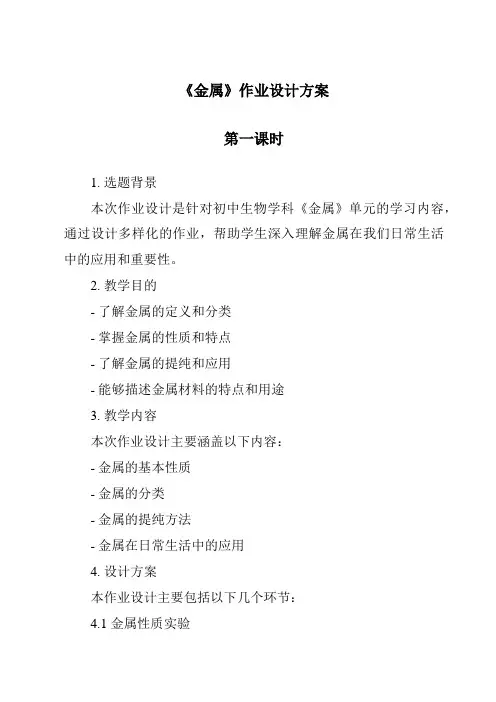

《金属》作业设计方案第一课时1. 选题背景本次作业设计是针对初中生物学科《金属》单元的学习内容,通过设计多样化的作业,帮助学生深入理解金属在我们日常生活中的应用和重要性。
2. 教学目的- 了解金属的定义和分类- 掌握金属的性质和特点- 了解金属的提纯和应用- 能够描述金属材料的特点和用途3. 教学内容本次作业设计主要涵盖以下内容:- 金属的基本性质- 金属的分类- 金属的提纯方法- 金属在日常生活中的应用4. 设计方案本作业设计主要包括以下几个环节:4.1 金属性质实验通过实验的方式,让学生亲自感受金属的一些基本性质,比如导电性、导热性等,并让他们观察不同金属在这些性质上的差异。
实验材料:各种金属丝、导热杯等实验步骤:让学生分组进行实验,记录实验数据,最后进行实验报告撰写。
4.2 金属分类讨论让学生在小组内讨论金属的分类标准,并结合生活实例进行分类讨论,加深对金属分类的理解。
讨论内容:金属元素的分类、金属合金的定义及分类等讨论形式:小组讨论、PPT展示4.3 金属提纯作业设计一份金属提纯的作业,让学生了解金属提纯的方法和过程,并进行简单的提纯实践。
作业内容:金属提纯方法介绍、提纯实验步骤设计作业形式:书面作业、小组合作实验4.4 金属应用调查要求学生进行金属在日常生活中的应用调查,了解金属在不同领域的应用情况,并结合调查结果展开讨论。
调查内容:金属在建筑、交通工具、日用品等领域的应用情况调查形式:口头调查、调查报告撰写5. 教学评价针对以上设计的作业,可以通过以下方式进行评价:- 实验报告评分:根据实验数据及实验报告的完整度和准确性进行评分- 讨论表现评价:评价学生在讨论中的表现和贡献- 作业质量评估:综合评价学生在作业中的表现和完成度6. 教学反思通过本次作业设计,学生可以更加深入地了解金属的相关知识,提高他们的学习兴趣和学习效果。
同时,通过设计多样化的作业形式,可以更好地调动学生的参与和学习积极性。
第九章金属化作业
2、哪种金属已经成为传统的互连金属线?什么是它的取代物?《半导体制造技术》p278第二段
3、铝互连复合金属膜的组成
铝互连复合金属膜的组成:Ti/TiN;Al/AlCu;TiN。
Ti/TiN:接触层金属和阻挡层金属。
Al/AlCu:导电层;
TiN:阻挡层金属和抗反射涂层。
4、什么是欧姆接触?它的优点是什么?《半导体制造技术》p281第四段
优点是接触电阻小。
5、为什么选择铝作为芯片的互连金属?《半导体制造技术》p281第二段
6、讨论电迁徙是怎样影响稳定性的。
《半导体制造技术》p282第三段
8、用铜作为半导体金属所面临的三大主要挑战是什么?《半导体制
造技术》p284
11、什么是电迁徙?如何防止Al电迁徙产生?
在较高的电流密度作用下,互连引线中的金属原子将会沿着电子运动方向进行迁移,这种现象就是电迁徙。
本质是导体原子与通过该导体的电流相互作用,对于铝就是铝原子沿着晶粒间界的扩散。
改进电迁徙的方法一:采用梳状电极,组成多晶硅的晶粒从下而上贯穿引线截面,晶粒间界垂直电流方向,所以晶粒间界的扩散不起作用,铝原子在铝薄膜中的扩散系数和单晶体相似,从而可使抗电迁徙能力提高二个数量级。
改进电迁徙的方法二:采用铝-铜合金和铝-硅-铜合金,Al-Si(1%~2%)-Cu(4%),杂质在铝晶粒晶界分凝,可以降低铝原子在铝晶界的扩散系数,从而可使抗电迁徙能力提高一个数量级。
改进电迁徙的方法三:采用三层夹心结构,可以在两次铝之间增加大约50nm厚的过度金属层。
这三层金属通过400度退火1小时后,在两层铝之间形成金属化合物,可以防止空洞穿越整个金属引线,也可以降低铝在晶粒间界的扩散系数,从而可使抗电迁徙能力提高二到三个数量级。
12、什么叫做polycide和Salicide结构及工艺?他们的优点是什么?如何实现?
答:Polycide一般是由silicide和polysi组成的多晶硅化物。
优点在于:低的电阻,热稳定性好,好的化学稳定性,能与硅形成均匀一致的界面。
实现:
(1).多晶硅的沉积和掺杂,PVD或者CVD沉积。
(2).金属硅化物沉积,PVD或者CVD沉积。
(3).热退火。
(4).栅掩模光刻
(5).RIE刻蚀
(6). S/D离子注入
Salicide(Self Aligned Silicide)是自对准硅化物的简称。
优点在于:1.自对准。
2.s/d区寄生电阻大大减少3.栅层互联电阻减少,很好的界面,适合应用于短沟道器件。
实现过程:
(1).自对准多晶硅生成,。
(2).绝缘介质沉积,RIE刻蚀形成侧墙。
(3).S/D区形成
(4).磁控溅镀一层金属在整个晶片的表面
(5).低温快速热退火,使淀积的金属膜与源漏极的硅和栅极的多晶硅反应,而形成金属硅化物
(6). 未参加反应的金属用湿法刻蚀加以去除。
(7).高温快速热退火,形成高电导的金属硅化区。
