CMP Slurry的蜕与进岳飞曾说:“阵而后战,兵法之常,运用之妙,存乎一心。
”意思是说,摆好阵势以后出战,这是打仗的常规,但运用的巧妙灵活,全在于善于思考。
正是凭此理念,岳飞打破了宋朝对辽、金作战讲究布阵而非灵活变通的通病,屡建战功。
如果把化学机械抛光(CMP,Chemical Mechanical Polishing)的全套工艺比作打仗用兵,那么CMP工艺中的耗材,特别是slurry的选择无疑是“运用之妙”的关键所在。
“越来越平”的IC制造2006年,托马斯•弗里德曼的专著《世界是平的》论述了世界的“平坦化”大趋势,迅速地把哥伦布苦心经营的理论“推到一边”。
对于IC制造来说,“平坦化”则源于上世纪80年代中期CMP技术的出现。
CMP工艺的基本原理是将待抛光的硅片在一定的下压力及slurry(由超细颗粒、化学氧化剂和液体介质组成的混合液)的存在下相对于一个抛光垫作旋转运动,借助磨粒的机械磨削及化学氧化剂的腐蚀作用来完成对工件表面材料的去除,并获得光洁表面(图1)。
1988年IBM开始将CMP工艺用于4M DRAM器件的制造,之后各种逻辑电路和存储器件以不同的发展规模走向CMP。
CMP将纳米粒子的研磨作用与氧化剂的化学作用有机地结合起来,满足了特征尺寸在0.35μm以下的全局平坦化要求。
目前,CMP技术已成为几乎公认的惟一的全局平坦化技术,其应用范围正日益扩大。
目前,CMP技术已经发展成以化学机械抛光机为主体,集在线检测、终点检测、清洗等技术于一体的CMP技术,是集成电路向微细化、多层化、薄型化、平坦化工艺发展的产物。
同时也是晶圆由200mm向300mm乃至更大直径过渡、提高生产率、降低制造成本、衬底全局平坦化所必需的工艺技术。
Slurry的发展与蜕变“CMP技术非常复杂,牵涉众多的设备、耗材、工艺等,可以说CMP本身代表了半导体产业的众多挑战。
”安集微电子的CEO王淑敏博士说,“主要的挑战是影响CMP工艺和制程的诸多变量,而且这些变量之间的关系错综复杂。
氮化镓cmp化学机械抛光概述说明以及解释1. 引言1.1 概述氮化镓CMP化学机械抛光是一种常用于半导体制造过程中的表面处理技术,可以实现对氮化镓材料表面的平整化和清洁化。
随着氮化镓半导体器件在日常生活和工业应用中的广泛应用,对氮化镓CMP的研究与发展也日益重要。
本文旨在系统地介绍氮化镓CMP技术的基本原理、关键参数以及影响因素。
通过对近期研究进展的归纳与分析,总结出氮化镓CMP在半导体制造中的应用领域以及优化策略和挑战。
此外,还将探讨近期改进和创新对该方法进行了哪些改善,并提供了针对未来研究方向和工业应用前景的建议。
1.2 文章结构本文共分为五个部分。
第一部分是引言部分,在这一部分我们将概述文章所涵盖内容以及列举文中各个小节目录作简要说明。
第二部分将详细介绍氮化镓CMP技术的基本原理、关键参数以及影响因素。
首先会对化学机械抛光技术进行概述,然后重点讨论氮化镓CMP的基本原理以及CMP过程中的关键参数。
第三部分将探讨氮化镓CMP在半导体制造中的应用以及工艺优化策略和挑战。
我们将详细介绍氮化镓CMP在半导体制造中的具体应用领域,并对优化策略和挑战进行深入讨论。
此外,还会总结近期研究对氮化镓CMP方法进行的改进与创新。
第四部分将介绍氮化镓CMP实验方法和步骤,并对所使用的设备和材料进行简单介绍。
我们还会详细解释实验流程和步骤,并给出实验结果及数据分析方法。
最后一部分是结论与展望,在这一部分我们将对全文内容进行总结,回顾所得到的研究成果,并提出对未来氮化镓CMP研究方向和工业应用前景的建议与展望。
1.3 目的本文旨在提供一份系统、全面且准确地关于氮化镓CMP技术的文章,以满足读者对该技术原理、应用和发展的需求。
通过深入地研究和分析,本文希望能够促进氮化镓CMP技术在半导体制造领域的应用,并为未来的研究方向和工业应用提供有效的指导和展望。
2. 氮化镓CMP化学机械抛光的原理2.1 化学机械抛光技术概述化学机械抛光(Chemical Mechanical Polishing,简称CMP)技术是一种通过在制造过程中对材料表面进行仿佛研磨和化学反应的综合处理方法。

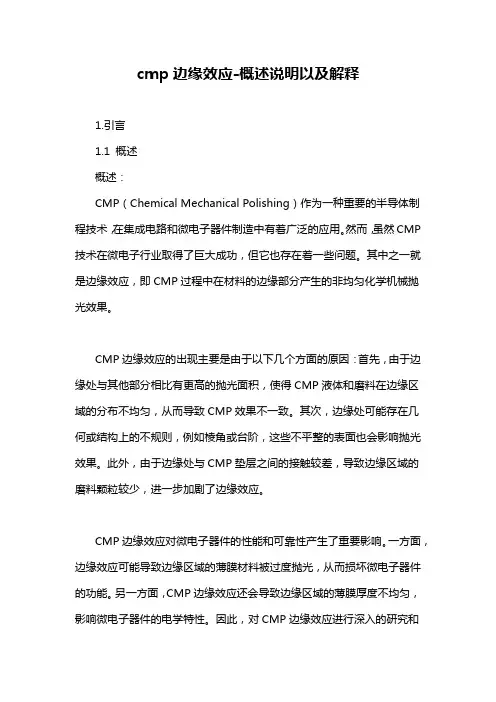

cmp边缘效应-概述说明以及解释1.引言1.1 概述概述:CMP(Chemical Mechanical Polishing)作为一种重要的半导体制程技术,在集成电路和微电子器件制造中有着广泛的应用。
然而,虽然CMP 技术在微电子行业取得了巨大成功,但它也存在着一些问题。
其中之一就是边缘效应,即CMP过程中在材料的边缘部分产生的非均匀化学机械抛光效果。
CMP边缘效应的出现主要是由于以下几个方面的原因:首先,由于边缘处与其他部分相比有更高的抛光面积,使得CMP液体和磨料在边缘区域的分布不均匀,从而导致CMP效果不一致。
其次,边缘处可能存在几何或结构上的不规则,例如棱角或台阶,这些不平整的表面也会影响抛光效果。
此外,由于边缘处与CMP垫层之间的接触较差,导致边缘区域的磨料颗粒较少,进一步加剧了边缘效应。
CMP边缘效应对微电子器件的性能和可靠性产生了重要影响。
一方面,边缘效应可能导致边缘区域的薄膜材料被过度抛光,从而损坏微电子器件的功能。
另一方面,CMP边缘效应还会导致边缘区域的薄膜厚度不均匀,影响微电子器件的电学特性。
因此,对CMP边缘效应进行深入的研究和认识具有重要意义。
针对CMP边缘效应,研究人员提出了一些应对措施。
例如,改善CMP 液体和磨料在边缘区域的分布均匀性,可以通过优化液体流动和调整抛光参数来实现。
此外,改善边缘区域的表面平整度和光洁度也是减轻边缘效应的重要方法,可以通过优化CMP垫层材料和改进CMP工艺步骤来实现。
虽然目前已经取得了一些进展,但CMP边缘效应问题仍然存在一定挑战和待解决的问题。
因此,未来的研究可以致力于进一步深入理解CMP 边缘效应的机制,并开发更有效的CMP工艺和材料,以减小边缘效应对微电子器件的影响。
同时,也需要加强与其他制程工艺的协同,以综合解决边缘效应问题,推动半导体制造技术取得更大进步。
综上所述,CMP边缘效应是CMP技术中一个重要的问题,它对微电子器件的制造和性能有着重要影响。
集成电路化学机械抛光关键技术与装备集成电路(IC)在我们现代生活中扮演着不可或缺的角色,真是“家家户户离不了,寸步难行”。
然而,要想让这些小小的芯片在电路中发挥大作用,背后有一项非常重要的工艺——化学机械抛光(CMP)。
说到CMP,听起来有点复杂,其实就是通过化学和机械的结合,给芯片表面一个光滑、平整的“美容”过程,像是给芯片做了一次高档的面部护理。
1. CMP的基本原理1.1 什么是CMP?CMP其实就像是一种“打磨和清洁”的双重工艺。
你想啊,集成电路的生产过程就像在做一幅精致的画,表面越平滑,作品的质量就越高。
CMP利用化学药剂和机械力量的结合,帮助去除多余的材料,让芯片的表面达到一种“光滑如镜”的效果。
1.2 CMP的必要性你可能会问,为什么芯片需要抛光呢?这个就好比你在家里搞卫生,桌子不擦干净,东西一放上去就会显得杂乱无章。
集成电路的结构微小而复杂,任何细小的瑕疵都可能导致性能下降,甚至引发“闪退”之类的尴尬状况。
通过CMP抛光,不仅能提高芯片的性能,还能大大增强它的耐用性。
简而言之,CMP就是芯片的“安全保障”,让它在使用中不至于“翻车”。
2. CMP的关键技术2.1 药剂的选择CMP的成功与否,药剂的选择至关重要。
就像做菜,调料的搭配能决定一道菜的成败。
CMP中常用的药剂包括氧化剂、抛光液等,这些药剂的作用就是帮助去除芯片表面的杂质,促进材料的磨损。
选对药剂,抛光效果事半功倍,选错了,可能就会“事与愿违”。
所以,科研人员在这方面可是费尽心思,反复试验,就为了找到那几种“黄金配方”。
2.2 机械装备的设计除了药剂,机械装备的设计也不容小觑。
CMP设备就像是给芯片“按摩”的工具,必须要有合适的压力、速度和运动轨迹。
想象一下,如果给脸部按摩的手法不对,反而会造成肌肤受伤,那芯片在不恰当的条件下抛光,岂不是会损伤其内部结构?因此,设计一台高效的CMP设备,就需要技术团队在多个领域的知识碰撞、创新,真是“群策群力”。
晶圆化学机械抛光1.引言1.1 概述晶圆化学机械抛光是一种在半导体制造中广泛使用的表面处理技术。
它通过结合化学反应和机械研磨来达到对晶圆表面的平整化和去除缺陷的效果。
作为一种集成电路工艺中的关键步骤,晶圆化学机械抛光在衬底表面处理、薄膜制备和器件加工等领域都发挥着重要作用。
晶圆化学机械抛光的过程主要通过在抛光液中悬浮磨料颗粒,并利用机械研磨的力学作用将磨料颗粒与晶圆表面进行摩擦。
同时,抛光液中的化学物质会与晶圆表面发生反应,去除表面的氧化物、污染物和缺陷。
晶圆化学机械抛光技术在半导体制造中有广泛的应用。
首先,它可以用于改善晶圆的平面度和表面光洁度,提高器件性能和可靠性。
其次,它还可用于去除晶圆表面的缺陷,如氧化物和金属杂质等,从而提高晶圆的质量。
此外,在薄膜制备中,晶圆化学机械抛光还可用于平坦化薄膜表面,以提高薄膜的均匀性和附着力。
随着半导体制造工艺的不断进步,晶圆化学机械抛光技术也在不断发展。
目前,越来越多的新型抛光材料和抛光液正在被开发和应用。
同时,还出现了一些改进的抛光方法和设备,以提高抛光的效率和一致性。
尽管晶圆化学机械抛光技术具有显著的优势和广泛的应用前景,但它仍然存在一些局限性。
例如,抛光过程中可能产生的微小颗粒污染和损伤晶圆的风险。
因此,在实际应用中需要采取有效的控制措施,以确保抛光过程的可控性和晶圆的质量。
综上所述,晶圆化学机械抛光技术是一项重要的表面处理技术,其原理和过程的理解对于半导体制造具有重要意义。
随着其不断发展和改进,相信晶圆化学机械抛光技术将在未来的半导体制造中发挥更加重要和广泛的作用。
1.2文章结构1.2 文章结构本文主要分为以下几个部分进行阐述和讨论:第一部分为引言,对晶圆化学机械抛光的背景和意义进行概述,引起读者的兴趣。
本部分主要包括三个方面的内容:概述、文章结构和目的。
其次,正文部分是本文的核心部分,分为两个主要章节。
第一个章节是关于晶圆化学机械抛光的原理和过程。
cmp化学机械抛光极限精度【序言】在当今高科技产业发展的浪潮中,CMP化学机械抛光技术被广泛应用于半导体、光伏、显示器等领域。
而其中的极限精度问题更是成为了业界研究的热点之一。
本文将对CMP化学机械抛光技术以及其在极限精度方面的应用进行探讨和剖析,旨在为读者全面展示并深刻理解这一主题。
【一、CMP化学机械抛光技术的发展】1. 缘起:CMP化学机械抛光技术始于20世纪80年代,主要应用于平整化硅片表面。
2. 工作原理:CMP技术是通过磨粒与化学液混合形成磨蚀剂,利用磨蚀剂在机械抛光过程中,对材料表面进行磨削和平整化处理。
3. 发展历程:随着半导体和光电子等行业的快速发展,CMP技术迅速成熟,并被广泛应用于细线宽制造、高阻抗材料平整化等工艺中。
4. CMP技术的关键影响因素:包括磨蚀剂、磨擦力、氧化环境、温度等多个方面,其中磨蚀剂具有重要影响。
【二、CMP化学机械抛光技术的应用】1. 半导体领域:CMP技术在半导体制造中发挥着至关重要的作用,能够实现高精度、高速度的平整化处理。
2. 光伏领域:CMP技术可用于太阳能电池片的平整化处理,提高能量转换效率,增强光伏组件的性能。
3. 显示器领域:CMP技术在TFT-LCD、OLED等显示器制造过程中应用广泛,通过调整磨蚀剂和磨擦力等参数,实现优质显示效果。
【三、CMP化学机械抛光技术的极限精度问题】1. 概念解释:CMP技术在实际应用中面临的极限精度问题,是指在处理精度要求较高的工艺中,CMP技术的磨削误差会对器件性能产生不可忽视的影响。
2. 影响因素:CMP技术的极限精度受到多方面因素的制约,如磨蚀剂颗粒大小分布、机械压力的控制、抛光头的设计等。
3. 解决方案:针对CMP技术的极限精度问题,研究者提出了多种改进方案,包括优化磨蚀剂的粒度分布、改善机械压力的均匀性、优化抛光头的结构等。
【四、个人观点与理解】CMP化学机械抛光技术作为一项关键技术,对于现代高科技产业的发展具有重要意义。
硅片CMP抛光工艺技术研究摘要:硅片CMP(化学机械抛光)是一种高精度抛光技术,被广泛应用于集成电路、光电子器件和纳米器件的制造过程中。
本文对硅片CMP抛光工艺技术进行了综述,包括CMP原理、CMP设备、CMP液体材料和CMP工艺参数等方面,旨在为相关技术研究提供参考和指导。
1.引言随着集成电路技术的不断发展,对硅片表面粗糙度和平坦度的要求越来越高。
硅片CMP作为一种高精度抛光技术,由于具有高精度、高效率和高度可控性等优点,在集成电路、光电子器件和纳米器件的制造过程中得到广泛应用。
2.CMP原理CMP即化学机械抛光,是通过在硅片表面施加力量、使其与抛光材料、抛光液和抛光垫之间形成一定的摩擦,达到去除表面不平坦性的目的。
CMP的关键在于控制抛光液的pH值、粒度分布和颗粒形状,以及抛光垫的材料和硬度等参数。
3.CMP设备在硅片CMP抛光过程中,主要使用的设备有抛光机、抛光液供应系统、抛光垫和测量工具等。
抛光机是通过旋转硅片和抛光垫,以及施加一定的力量和抛光液,实现抛光操作。
抛光液供应系统负责将抛光液均匀地供给到抛光垫和硅片之间的接触界面。
抛光垫是硅片与抛光液之间的介质,其材料和硬度对抛光效果有重要影响。
测量工具可以对抛光后的硅片进行表面粗糙度和平整度的检测。
4.CMP液体材料CMP液体材料包括抛光液和填充液两部分。
抛光液主要由溶剂、氧化铝磨粒和酸碱等组成,其作用是去除硅片表面的氧化层和其它杂质,并实现平整度的提高。
填充液用于填充抛光后的缺陷,使硅片表面更加平坦。
5.CMP工艺参数硅片CMP抛光工艺参数的选择对抛光效果有重要影响。
主要的工艺参数包括抛光时间、抛光力、抛光液流速和抛光垫硬度等。
抛光时间和抛光力的选择需要根据具体应用来确定,抛光液流速和抛光垫硬度的选择可以通过试验来确定。
此外,还需要考虑抛光液的pH值、粒度分布和颗粒形状等参数。
6.结论本文综述了硅片CMP抛光工艺技术,包括CMP原理、CMP设备、CMP 液体材料和CMP工艺参数等方面。
