SolidWorks焊件模块功能讲解

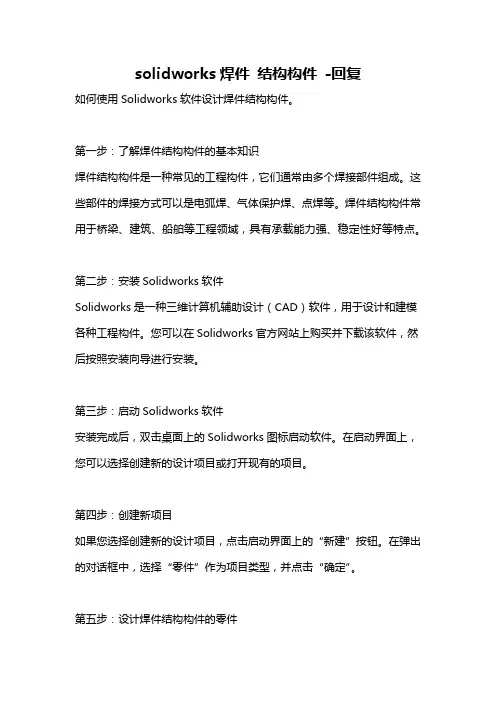

solidworks焊件结构构件-回复如何使用Solidworks软件设计焊件结构构件。

第一步：了解焊件结构构件的基本知识焊件结构构件是一种常见的工程构件，它们通常由多个焊接部件组成。

这些部件的焊接方式可以是电弧焊、气体保护焊、点焊等。

焊件结构构件常用于桥梁、建筑、船舶等工程领域，具有承载能力强、稳定性好等特点。

第二步：安装Solidworks软件Solidworks是一种三维计算机辅助设计（CAD）软件，用于设计和建模各种工程构件。

您可以在Solidworks官方网站上购买并下载该软件，然后按照安装向导进行安装。

第三步：启动Solidworks软件安装完成后，双击桌面上的Solidworks图标启动软件。

在启动界面上，您可以选择创建新的设计项目或打开现有的项目。

第四步：创建新项目如果您选择创建新的设计项目，点击启动界面上的“新建”按钮。

在弹出的对话框中，选择“零件”作为项目类型，并点击“确定”。

第五步：设计焊件结构构件的零件在新建的项目中，您可以使用Solidworks的各种工具设计焊件结构构件的零件。

首先，您可以选择绘制平面图。

例如，在“绘图”菜单中选择“草图”工具，然后在平面上绘制焊件零件的轮廓。

您可以使用直线、圆弧、矩形等绘图工具来绘制形状。

第六步：为焊件零件添加尺寸和关系在绘制完焊件零件的轮廓后，您可以使用Solidworks的尺寸和关系工具来添加尺寸和关系。

例如，您可以选择“尺寸”工具来添加线段的长度或圆弧的半径。

您还可以使用“关系”工具来指定不同线段之间的关系，例如垂直、平行、相切等。

第七步：三维建模完成零件的平面图设计后，您可以使用Solidworks的三维建模工具将其转换为三维模型。

例如，您可以选择“拉伸”工具将平面图拉伸为立体模型，然后使用“剪切”、“倒角”等工具对模型进行修饰。

第八步：模拟和分析在完成焊件零件的三维建模后，您可以使用Solidworks的模拟和分析工具对其进行模拟和分析。

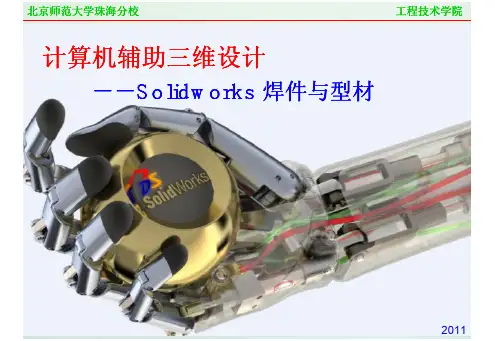

计算机辅助三维设计－－S ol i dw orks焊件与型材2011提纲：：提纲一、3D草图二、焊件功能与型材三、自建焊件型材库四、部分标准型材规格3D草图草图，，可以快速构建利用系统提供的型材，，通过绘制3D草图利用系统提供的型材框架模型。

框架模型3D草图的开启与绘制从草图开启3D草图从焊件开启3D草图键改变绘图平面，，按键盘上的““T ab”键改变绘图平面按键盘上的绘制的草图处于两个红色箭头所在的平面命令，，利用结构构件””命令利用““结构构件类型、、型选择需要的标准、、类型选择需要的标准材大小，，将绘制的2D或3D草材大小图转变成构件。

图转变成构件系统提供ansi和i so两种标准的型材，，型材的类型有C槽、S b 的型材角铁、、矩管道、、角铁横梁、、方形管方形管、、管道横梁形管。

形管焊件-型材c槽sb横梁方形管管道角铁矩形管焊件-剪裁/延伸利用利用““剪裁/延伸延伸””命令去除构件相接处多余的材料件相接处多余的材料。

123边角类型焊件-顶端盖可以对管筒形的结构构件添加顶端盖防水防层加顶端盖防水防层。

端盖厚度倒角大小焊件-角撑板在结构构件相交的两个内侧表面添加角撑板加固结构表面添加角撑板加固结构。

撑板位置撑板厚度撑板大小焊件-圆角焊缝焊缝类型在角撑板与构件之间添加圆）。

角焊缝（（三种焊缝类型角焊缝三种焊缝类型）。

第二步：：在设计树同时选择第一步：：绘制需要的型材草图第二步第一步草图和文件名另存文件，，文件类型为*.sl d l fp 第三步：：另存文件第三步entp ro fi l es 路径ks\\dat a a\\w el dm entporp\\S ol i dW or ks路径：：S ol i dW orks C orp1234选择路径，，新建并命名两层文件夹第四步：：选择路径第四步第五步设定文件名字，，完成自建型材的添加第五步：：设定文件名字建议根据型材规格命名文件。

提示提示：：建议根据型材规格命名文件第六步第六步：：检查自建型材库是否成功为何要建两层文件夹？？思考思考：：为何要建两层文件夹。

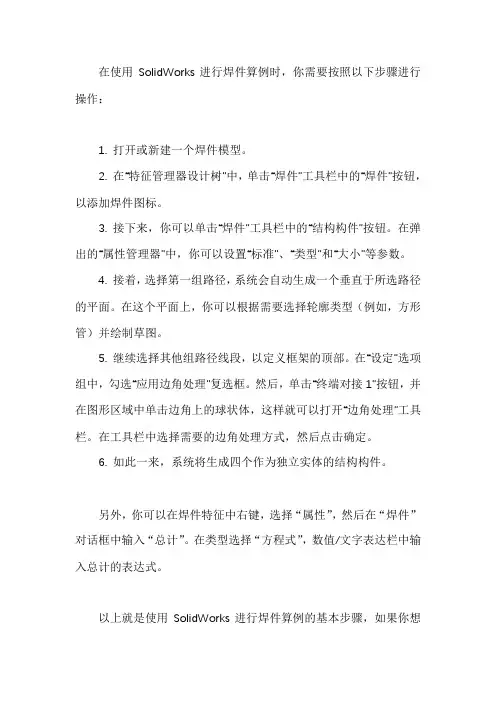

在使用SolidWorks进行焊件算例时，你需要按照以下步骤进行操作：
1. 打开或新建一个焊件模型。

2. 在“特征管理器设计树”中，单击“焊件”工具栏中的“焊件”按钮，以添加焊件图标。

3. 接下来，你可以单击“焊件”工具栏中的“结构构件”按钮。

在弹出的“属性管理器”中，你可以设置“标准”、“类型”和“大小”等参数。

4. 接着，选择第一组路径，系统会自动生成一个垂直于所选路径的平面。

在这个平面上，你可以根据需要选择轮廓类型（例如，方形管）并绘制草图。

5. 继续选择其他组路径线段，以定义框架的顶部。

在“设定”选项组中，勾选“应用边角处理”复选框。

然后，单击“终端对接1”按钮，并在图形区域中单击边角上的球状体，这样就可以打开“边角处理”工具栏。

在工具栏中选择需要的边角处理方式，然后点击确定。

6. 如此一来，系统将生成四个作为独立实体的结构构件。

另外，你可以在焊件特征中右键，选择“属性”，然后在“焊件”对话框中输入“总计”。

在类型选择“方程式”，数值/文字表达栏中输入总计的表达式。

以上就是使用SolidWorks进行焊件算例的基本步骤，如果你想
了解更多信息，建议咨询专业人士或查阅专业书籍。

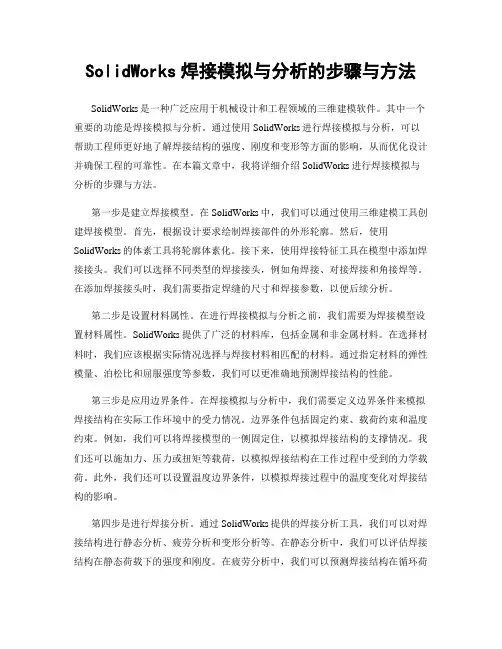

SolidWorks焊接模拟与分析的步骤与方法SolidWorks是一种广泛应用于机械设计和工程领域的三维建模软件。

其中一个重要的功能是焊接模拟与分析。

通过使用SolidWorks进行焊接模拟与分析，可以帮助工程师更好地了解焊接结构的强度、刚度和变形等方面的影响，从而优化设计并确保工程的可靠性。

在本篇文章中，我将详细介绍SolidWorks进行焊接模拟与分析的步骤与方法。

第一步是建立焊接模型。

在SolidWorks中，我们可以通过使用三维建模工具创建焊接模型。

首先，根据设计要求绘制焊接部件的外形轮廓。

然后，使用SolidWorks的体素工具将轮廓体素化。

接下来，使用焊接特征工具在模型中添加焊接接头。

我们可以选择不同类型的焊接接头，例如角焊接、对接焊接和角接焊等。

在添加焊接接头时，我们需要指定焊缝的尺寸和焊接参数，以便后续分析。

第二步是设置材料属性。

在进行焊接模拟与分析之前，我们需要为焊接模型设置材料属性。

SolidWorks提供了广泛的材料库，包括金属和非金属材料。

在选择材料时，我们应该根据实际情况选择与焊接材料相匹配的材料。

通过指定材料的弹性模量、泊松比和屈服强度等参数，我们可以更准确地预测焊接结构的性能。

第三步是应用边界条件。

在焊接模拟与分析中，我们需要定义边界条件来模拟焊接结构在实际工作环境中的受力情况。

边界条件包括固定约束、载荷约束和温度约束。

例如，我们可以将焊接模型的一侧固定住，以模拟焊接结构的支撑情况。

我们还可以施加力、压力或扭矩等载荷，以模拟焊接结构在工作过程中受到的力学载荷。

此外，我们还可以设置温度边界条件，以模拟焊接过程中的温度变化对焊接结构的影响。

第四步是进行焊接分析。

通过SolidWorks提供的焊接分析工具，我们可以对焊接结构进行静态分析、疲劳分析和变形分析等。

在静态分析中，我们可以评估焊接结构在静态荷载下的强度和刚度。

在疲劳分析中，我们可以预测焊接结构在循环荷载下的疲劳寿命。

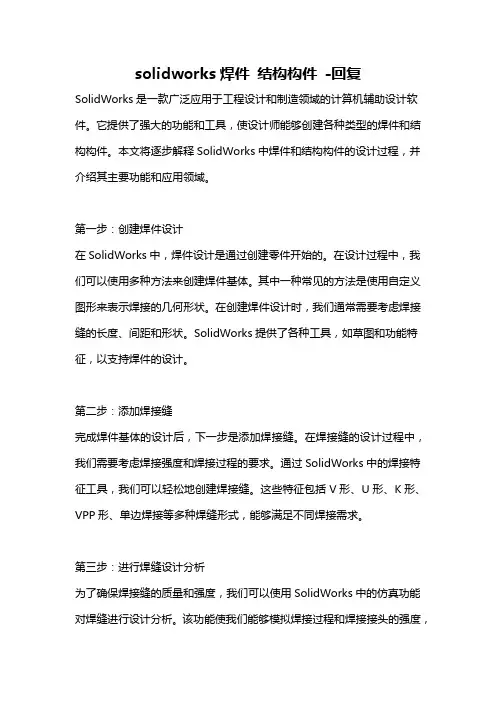

solidworks焊件结构构件-回复SolidWorks是一款广泛应用于工程设计和制造领域的计算机辅助设计软件。

它提供了强大的功能和工具，使设计师能够创建各种类型的焊件和结构构件。

本文将逐步解释SolidWorks中焊件和结构构件的设计过程，并介绍其主要功能和应用领域。

第一步：创建焊件设计在SolidWorks中，焊件设计是通过创建零件开始的。

在设计过程中，我们可以使用多种方法来创建焊件基体。

其中一种常见的方法是使用自定义图形来表示焊接的几何形状。

在创建焊件设计时，我们通常需要考虑焊接缝的长度、间距和形状。

SolidWorks提供了各种工具，如草图和功能特征，以支持焊件的设计。

第二步：添加焊接缝完成焊件基体的设计后，下一步是添加焊接缝。

在焊接缝的设计过程中，我们需要考虑焊接强度和焊接过程的要求。

通过SolidWorks中的焊接特征工具，我们可以轻松地创建焊接缝。

这些特征包括V形、U形、K形、VPP形、单边焊接等多种焊缝形式，能够满足不同焊接需求。

第三步：进行焊缝设计分析为了确保焊接缝的质量和强度，我们可以使用SolidWorks中的仿真功能对焊缝进行设计分析。

该功能使我们能够模拟焊接过程和焊接接头的强度，以便进行性能评估。

通过分析焊接缝的应力、变形和热量传递等问题，我们能够优化焊接过程和工艺参数，以提高焊缝的质量。

第四步：结构构件设计除焊件外，SolidWorks还提供了丰富的工具和功能用于结构构件的设计。

结构构件通常用于支撑和连接各种零件和组件，因此其设计需要考虑强度、刚度和重量等因素。

在SolidWorks中，我们可以使用各种功能来创建结构构件，如拟合、翻转、倒角、圆角等。

此外，我们还可以使用约束和分析功能对结构构件进行优化。

第五步：进行结构分析与焊接缝相似，结构构件的设计分析也是不可或缺的一步。

SolidWorks提供了各种功能，如静态、动态、疲劳和热分析等，可以帮助我们评估结构构件的强度和可靠性。

SOLIDWORKS 2019新增功能——焊接结构系统
Solid works 2019增加用于创建焊接结构的先进焊接环境。

这个新结构的定义不包含3D草图，而是使用更简单的表面，草图和平面定义，从而更容易定义结构的布局。

新的结构系统是一种先进的焊接环境，可让您在单个特征中创建和修改不同轮廓的结构焊件。

使用2D和3D草图线段，点，边，参考平面和曲面定义主要焊接构件。

焊件的构建可以通过选取草图边线一次性添加，并且在管理器中轻松的选取焊件类型。

对于框架结构上的各主体梁连接，我们只需要选取相关草图和参考平面。

对于焊件之间的修剪，在创建焊接后，软件自动进入边角处理模式。

我们根据实际焊接工艺对每个焊接拼接处边角进行处理。

最后，我们利用圆周阵列将辅助支撑均布在每个主框架结构上。

SW2019先进的焊接环境，可以让您更轻松的创建复杂结构系统并快速修剪边角，而无需创建复杂的3D草图。

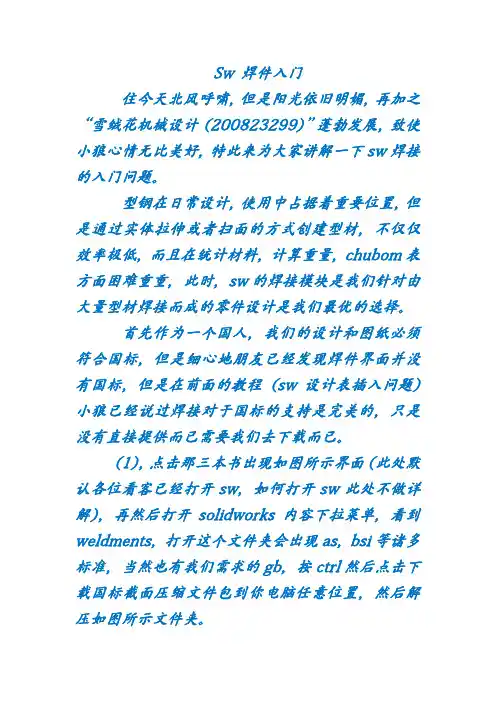

Sw 焊件入门住今天北风呼啸，但是阳光依旧明媚，再加之“雪绒花机械设计（200823299）”蓬勃发展，致使小狼心情无比美好，特此来为大家讲解一下sw焊接的入门问题。

型钢在日常设计，使用中占据着重要位置，但是通过实体拉伸或者扫面的方式创建型材，不仅仅效率极低，而且在统计材料，计算重量，chubom表方面困难重重，此时，sw的焊接模块是我们针对由大量型材焊接而成的零件设计是我们最优的选择。

首先作为一个国人，我们的设计和图纸必须符合国标，但是细心地朋友已经发现焊件界面并没有国标，但是在前面的教程（sw设计表插入问题）小狼已经说过焊接对于国标的支持是完美的，只是没有直接提供而已需要我们去下载而已。

（1），点击那三本书出现如图所示界面（此处默认各位看客已经打开sw，如何打开sw此处不做详解），再然后打开solidworks内容下拉菜单，看到weldments，打开这个文件夹会出现as，bsi等诸多标准，当然也有我们需求的gb，按ctrl然后点击下载国标截面压缩文件包到你电脑任意位置，然后解压如图所示文件夹。

（2），找到如图所示的文件夹，这个文件夹位于安装目录下，并把刚才解压的gb文件夹复制或者剪贴进来。

文件夹的一般可能地址如下：这是小狼的截面放置文件夹F:\Program Files\SOLIDWORKS\lang\chinese-simplified\weldment profiles而各位看客，如果是默认地址安装在c盘则应该在以下位置：C:\Program Files\SolidWorks Corp\SolidWorks\lang\chinese-simplified\weldment profiles当然可能因为版本而有所差异，看客可按照下图所示方法搜索然后将国标截面拷贝进去新零件。

（4），进入零件界面以后会发现和普通的实体零件建模界面没什么区别，此时你需要做的是将鼠标在上部命令栏空白处右击，然后将焊件按钮按下，此时在你的屏幕左边（此处可能因为设置版本不同而不同）出现如图按钮。

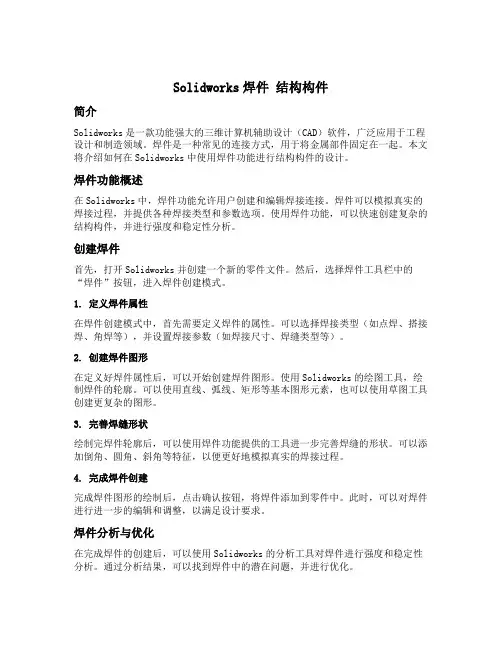

Solidworks焊件结构构件简介Solidworks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于工程设计和制造领域。

焊件是一种常见的连接方式，用于将金属部件固定在一起。

本文将介绍如何在Solidworks中使用焊件功能进行结构构件的设计。

焊件功能概述在Solidworks中，焊件功能允许用户创建和编辑焊接连接。

焊件可以模拟真实的焊接过程，并提供各种焊接类型和参数选项。

使用焊件功能，可以快速创建复杂的结构构件，并进行强度和稳定性分析。

创建焊件首先，打开Solidworks并创建一个新的零件文件。

然后，选择焊件工具栏中的“焊件”按钮，进入焊件创建模式。

1. 定义焊件属性在焊件创建模式中，首先需要定义焊件的属性。

可以选择焊接类型（如点焊、搭接焊、角焊等），并设置焊接参数（如焊接尺寸、焊缝类型等）。

2. 创建焊件图形在定义好焊件属性后，可以开始创建焊件图形。

使用Solidworks的绘图工具，绘制焊件的轮廓。

可以使用直线、弧线、矩形等基本图形元素，也可以使用草图工具创建更复杂的图形。

3. 完善焊缝形状绘制完焊件轮廓后，可以使用焊件功能提供的工具进一步完善焊缝的形状。

可以添加倒角、圆角、斜角等特征，以便更好地模拟真实的焊接过程。

4. 完成焊件创建完成焊件图形的绘制后，点击确认按钮，将焊件添加到零件中。

此时，可以对焊件进行进一步的编辑和调整，以满足设计要求。

焊件分析与优化在完成焊件的创建后，可以使用Solidworks的分析工具对焊件进行强度和稳定性分析。

通过分析结果，可以找到焊件中的潜在问题，并进行优化。

1. 强度分析使用Solidworks的强度分析工具，可以评估焊件在受力情况下的强度。

可以模拟不同的负载条件，如静态负载、动态负载、热负载等。

通过分析结果，可以确定焊件是否满足设计要求，并进行必要的调整和优化。

2. 稳定性分析除了强度分析，还可以使用Solidworks的稳定性分析工具对焊件进行评估。

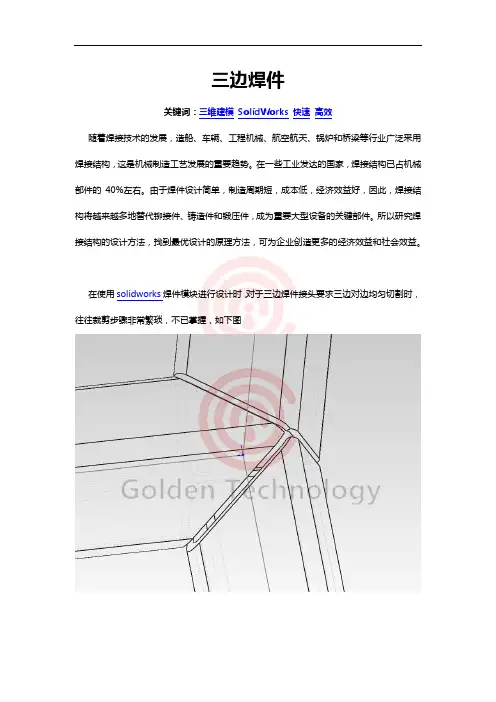

三边焊件
关键词：三维建模SolidWorks快速高效
随着焊接技术的发展，造船、车辆、工程机械、航空航天、锅炉和桥梁等行业广泛采用焊接结构，这是机械制造工艺发展的重要趋势。

在一些工业发达的国家，焊接结构已占机械部件的40%左右。

由于焊件设计简单，制造周期短，成本低，经济效益好，因此，焊接结构将越来越多地替代铆接件、铸造件和锻压件，成为重要大型设备的关键部件。

所以研究焊接结构的设计方法，找到最优设计的原理方法，可为企业创造更多的经济效益和社会效益。

在使用solidworks焊件模块进行设计时，对于三边焊件接头要求三边对边均匀切割时，往往裁剪步骤非常繁琐，不已掌握，如下图
一般建模时，会使用多个构件特征收使用裁剪命令多次修剪出以上要求形状
但是其实，可以在结构构件中直接作出三边对边均匀切割样式，如图在结构构件命令确定前点击边角处理控标
调整组浩及裁剪阶序即可直接得到三边对边均匀切割样式，
但是如果三边交角不为互相垂直的情况，又会如何呢？碰到最多的问题如下图
碰到这种情况我们如何处理呢？先如下图作出一条线，与三条边线的夹角相等
在结构构件命令中，对齐选项将组轮廓的轴与任何选定的向量对齐（边线、构造线等）。

选取要对齐哪个轮廓轴。

分别使每一组的结构构件都对齐到空间等角线
适当调整边角处理阶序，即可
结果。

solidworks焊件结构构件摘要：一、SolidWorks 焊件模块介绍- 什么是SolidWorks 焊件模块- 焊件模块的作用和优势二、绘制焊件轮廓草图- 使用2D 或3D 草图绘制焊件结构基本框架- 选择结构构件功能，添加路径线段- 边角处理方式选择三、焊件中角撑板和顶端盖创建- 使用焊件功能简化创建过程- 自定义焊件轮廓库四、导出焊件切割清单- 自动汇总长度- 添加属性信息正文：SolidWorks 是一款广泛应用于机械设计领域的CAD 软件，其内置的焊件模块专门针对焊接件模型设计。

使用焊件模块可以极大地提高设计师的工作效率，简化焊接件模型的创建过程。

首先，我们需要了解SolidWorks 焊件模块的基本概念。

焊件模块是一个针对焊接件模型设计的工具，它可以帮助设计师快速地进行焊接件模型的绘制。

相较于传统的零件装配方式，焊件模块可以更便捷地实现焊接件模型的创建。

在实际操作中，使用焊件模块的第一步是绘制焊件轮廓草图。

这一步骤可以使用2D 或3D 草图来完成，其目的是定义焊件结构的基本框架。

在绘制草图时，我们需要选择结构构件功能，添加路径线段，并选择构件的标准、类型和尺寸。

值得注意的是，同一组的绘制路径段必须相连或相互平行。

接下来，我们可以通过焊件模块中的边角处理功能来简化焊件的创建过程。

此外，焊件中角撑板和顶端盖是非常常用的特征，使用焊件功能可以大大简化这两个特征的创建过程。

在完成焊件模型的创建后，我们可以使用SolidWorks 焊件模块导出焊件切割清单。

清单中可以自动汇总长度，以便于后续的生产操作。

此外，我们还可以通过SolidWorks 的二次开发工具，批量给焊件切割清单添加属性信息，从而进一步节省人工重复性工作。

综上所述，SolidWorks 焊件模块在焊接件模型设计中具有显著的优势，可以帮助设计师快速、简便地完成焊接件模型的创建。

solidworks焊件结构构件今天咱们来聊聊一个超级有趣的东西——SolidWorks焊件结构构件。

你可以把SolidWorks想象成一个超级神奇的积木世界。

而焊件结构构件呢，就像是这个世界里特别的积木块。

比如说，我们想要搭建一个小房子的框架，在SolidWorks里，这些焊件结构构件就派上大用场啦。

我给你们讲个小故事吧。

有一次，我想在SolidWorks里做一个像公园里面那种小亭子的模型。

我一开始特别发愁，不知道该怎么做出亭子的架子呢。

这时候，我就发现了焊件结构构件。

就好像突然找到了魔法棒一样。

在这个软件里，有各种各样形状的焊件结构构件。

有长长的像小棍子一样的，就像我们搭积木时候用的长木条。

我用这些“长木条”形状的焊件结构构件来做亭子的柱子。

我把它们按照我想要的高度和位置放好，就像把真正的柱子立在地上一样简单。

还有弯弯的焊件结构构件，就像小拱门一样。

我就用这些弯弯的部分来做亭子顶部的框架，让亭子的顶有个漂亮的弧形。

当我把这些不同的焊件结构构件组合在一起的时候，就好像在拼一个超级大的拼图。

每一块都有它自己的位置，组合起来就成了我想要的小亭子的框架。

这些焊件结构构件还有不同的大小呢。

就像我们在生活中，有的柱子粗一点，有的柱子细一点。

在SolidWorks里，我们可以选择适合自己设计的大小的焊件结构构件。

如果我想做一个很结实的大亭子，我就会选择粗一点的“柱子”焊件结构构件；如果是那种小巧精致的亭子，就可以用细一点的。

而且啊，我们可以给这些焊件结构构件涂上不同的颜色呢。

我给我的小亭子的柱子涂上了棕色，就像真正的木头柱子一样。

给顶部的框架涂上了红色，看起来特别喜庆。

这就好像我们给搭好的积木房子涂上自己喜欢的颜色，让它变得更漂亮。

再比如说，我们要做一个自行车的架子模型。

那些直直的和弯弯的焊件结构构件又能发挥作用啦。

用直的来做车架的主体部分，弯弯的来做车把手的形状。

通过把这些焊件结构构件巧妙地组合在一起，一辆自行车的架子就出现在我们的电脑屏幕上啦。

Solidedge――焊接设计
同钣金一样，Solid Edge也提供一套专用命令用于焊接件的设计。

焊接环境在指定焊接件、焊缝、表面处理和后处理等各环节中都提供了辅助。

Solid Edge的制图模块可产生焊前和焊后视图，从而完整表达焊接工序。

在装配时，焊接件是以一个单独的零件来处理的。

专业焊接设计工具
焊接设计模块使用焊接管理器对焊接进
行集中控制。

从焊接构件管理、焊前表面预处
理、添加焊料到焊后机加工等，各命令按钮依
据实际焊接工序顺序排列。

点击焊接管理器上方的按钮，会激活焊接管理器中相应的工序项，同时，焊接工具条上相关的命令按钮也将激活。

与加工过程一致的控制界
面既便于学习，又提高了设计效率。

焊接构件管理
使用插入命令可以将装配体中的所有零件或部分零件插入到焊接
文件中。

表面预处理
使用倒角、开孔、除料等命令对施行焊接的构件表面进行焊前处理。

添加焊料
在焊接处可以添加焊料以反映焊接后机件的真实状况。

也可以对焊缝进行标注，以便在生成工程图时直接引用。

焊后机加工
焊接以后，可以对焊接件进行开孔等机加工。

此时添加的特征不会
对原来的零件产生影响。

solidworks焊件设计第13章焊件设计13.1 焊件设计概述焊件是⼀个装配体，但很多情况下焊接零件在材料明细表中作为单独的零件来处理，因此应该将⼀个焊件零件作为⼀个多实体零件来建模。

使⽤ SolidWorks 软件的焊件功能进⾏焊接零件设计时，执⾏焊件功能中的焊接结构构件可以设计出各种焊件框架，也可以执⾏焊件⼯具栏中的剪切和延伸特征功能设计各种焊接箱体、⽀架类零件。

在实体焊件设计过程中都能够设计出相应的焊缝，真实地体现了焊件的焊接⽅式。

设计好实体焊件后，还可以焊接零件的⼯程图，在⼯程图中⽣成焊接零件的切割清单。

13.2 焊件特征⼯具与命令在本节中将着重介绍 SolidWorks 2010 的焊件特征⼯具命令。

⽤户可以通过多种⽅式启⽤焊件⼯具。

例如从“焊件”⼯具栏；从“焊件”⼯具条；从菜单栏执⾏焊件⼯具命令等。

13.2.1 “焊件”⼯具栏在命令管理器中单击“焊件”按钮，弹出“焊件”⼯具栏，如图 13-1 所⽰。

“焊件”⼯具栏中包括所有焊件设计⼯具与焊件编辑⼯具。

图 13-1 “焊件”⼯具栏13.2.2 “焊件”⼯具条在⼯具栏区域⽤⿏标右键单击，并在弹出的快捷菜单选择“焊件”⼯具命令，程序弹出“焊件”⼯具条，如图13-2 所⽰。

图 13-2 “焊件”⼯具条13.2.3 “焊件”菜单在菜单栏执⾏“插⼊”|“焊件”命令，可以在弹出的“焊件”菜单中调⽤⼯具命令，如图13-3 所⽰。

图 13-3 “焊件”菜单13.3 焊件特征⼯具的应⽤在 SolidWorks 2010 软件系统中，焊件功能主要提供了焊件特征⼯具、结构构件特征⼯具、⾓撑板特征⼯具、顶端盖特征⼯具、圆⾓焊缝特征⼯具、剪裁/延伸特征⼯具，在“焊件”⼯具栏中还包括拉伸凸台/基体、拉伸切除、倒⾓、异形孔向导和参考⼏何体等特征⼯具，其使⽤⽅法与常见实体设计相同。

本节主要介绍焊件所特有的特征⼯具使⽤⽅法。

13.3.1 焊件焊件是焊接零件设计的起点，⽆论何时添加焊件特征，该特征均作为⽤户建⽴的第⼀个特征，在Feature Manager 设计树中焊件特征将在其他特征的上⾯。

solidworks焊接的边角命令使用方法SolidWorks是一种功能强大的3D计算机辅助设计（CAD）软件，可以用于设计和制造各种产品和零部件。

在SolidWorks中，焊接是一种常见的操作，用于连接不同的零部件以创建一个完整的装配体。

焊接的边角命令允许用户轻松地创建焊接连接，并控制焊接的尺寸和形状。

下面将详细介绍SolidWorks的焊接边角命令的使用方法。

在SolidWorks中，通过以下步骤使用焊接边角命令：第一步：选择零部件首先，打开SolidWorks软件并加载所需的装配体文件。

选择要创建焊接边角的零部件。

你可以使用文件浏览器或查找功能来快速定位和选择需要焊接的零部件。

第二步：打开焊接边角命令在SolidWorks的菜单栏上，选择“特征”选项卡，然后在“工具”下拉菜单中找到“焊接边角”命令。

单击该命令以打开焊接边角对话框。

第三步：选择边角类型在焊接边角对话框中，你可以选择不同的边角类型，如直线型焊缝（直角焊缝）、平滑型焊缝、弧形焊缝等。

选择适合你设计需求的边角类型，并单击“确定”按钮。

第四步：选择焊接方向在边角类型选择后，你需要选择焊接的方向。

选择边角连接的两个边，并指定焊缝的长度和宽度。

你可以使用SolidWorks的实体测量工具来准确测量边缘长度和宽度。

第五步：选择焊缝形状选择焊缝的形状是焊接边角命令的一个重要步骤。

在焊接边角对话框中，你可以选择直角焊缝、V型焊缝、U型焊缝、X型焊缝等不同的形状。

选择合适的形状，并根据设计需求调整焊缝长度和宽度。

第六步：完成焊接边角根据设计需求，在边角选择、焊缝方向和形状选择完毕后，单击“确定”按钮以完成焊接边角。

这将在零部件中创建焊接边角，并将其添加到功能树中的特征列表中。

除了上述基本步骤外，SolidWorks还提供了许多其他选项和功能来进一步定制和控制焊接边角的属性和外观。

你可以使用SolidWorks 的参数化建模工具来调整焊接边角的尺寸和位置。
