切线弧的 终点
圆弧
三点圆弧：该方式通过三个点来绘制一段圆弧。单击“草图”工具栏 中的“三点圆弧”按钮，在草绘区的两个不同位置各单击一次指定圆弧 的两个端点，移动鼠标指针，再次单击即可创建一段3点弧，如下图所 示。
起点
终点
确定 半径
椭圆
进入草绘环境后，单击“草图”工具栏中的“椭圆”按钮，在绘 图区的适当位置单击确定椭圆圆心的位置，拖动鼠标并单击确定 椭圆一个半轴的长度，再次拖动鼠标并单击确定椭圆另一个半轴 的长度，即可完成椭圆的绘制，如下图所示。
直线
进入草绘环境后，单击“草图”工具栏中的绘制直线按钮，在绘图区 的适当位置单击确定直线的起点，释放鼠标，将光标移到直线的终点 后单击，再双击鼠标左键，即可完成当前直线的绘制，如下图所示。
中心线
“中心线” 主要起参考轴的作用，如下图所示，单击“草图”工 具栏中的中心线按钮也可绘制中心线，其绘制方法与绘制直线基本 相同，只是中心线通常显示为点画线。
焦距 长度
起点
终点
样条曲线
样条曲线是构造自由曲面的主要曲线，其曲线形状控制方便，可 以满足大部分产品设计的要求。绘制样条曲线非常简单，确定草 绘平面后，单击“草图”工具栏中的绘制“样条曲线”按钮,再在 操作区中连续单击，最后双击即可创建样条曲线，如下图所示。
文字
在绘制草绘图形时，可以使用文本工具为图形添加一些文字注释 信息。通过设置文字的格式，还可以制作出各种各样的文字效果， 如下图所示（关于其操作步骤此处不再详叙）。
延伸实体
使用“延伸实体”工具，可在保证图线原有趋势不变的情况下向 外延伸，直到与另一图线相交。单击“草图”工具栏中的“延伸 实体”按钮，然后单击要延伸的实体，即可将实体延伸，如下图 所示。

3.装配体中的零件操作
零件的信息显示 零件的旋转移动 零件的复制、随配合复制 零件的编辑、隐藏、压缩、配合、属性、外
观 新零件的产生、设计 使用子装配体 内容案例详见培训模型3.1、《知识点》P6-7
4.装配体中的关联设计
用于装配体中零件有尺寸关联的情况 在装配体中产生新零件 新零件的初始草图设计 新零件与原始零件间的关联尺寸设计 新零件保存 关联设计的注意事项 内容案例详见培训模型3.1、《知识点》
切除、圆角、倒角、阵列、镜 像等特征 为零件“避雷针”建立三维模 型
三.装配体
1. 装配体设计的基本步骤 2. 装配约束的应用及技巧 3配体的命名、赋值及相关更改 6. 干涉检查和质量计算 7. 装配体中配置的应用 8. 爆炸图的制作 9. 紧固件的装配方法
识点》P7
8.爆炸图的制作
爆炸图的应用 爆炸图的制作步骤 爆炸图的使用方法 内容案例详见培训模型3.1、
《知识点》P8
9.紧固件的装配方法
单个紧固件装配方法 紧固件装配体装配方法 沉头螺钉的装配方法 内容案例详见培训模型3.9
四.工程图
1. 出工程图的基本步骤 2. 零件图、装配图的出法 3. 非标准视图的出法 4. 尺寸、注解标注 5. 出图技巧 6. 多配置零件、装配体的出图方法 7. BOM表的导出 8. 打印设置
ToolBox的概念、应用 ToolBox的使用 内容案例详见《知识点》P5、
培训模型2.8
9.零件的输入输出
Solidworks可以进行各种三维、二 维格式文件的输入输出
在三维实体中插入DXF或DWG文件 内容案例详见《知识点》P5、培训
模型2.9
10.零件作业
选作： 建立一个零件，同时具有拉伸、

焊接工艺参数
包括焊丝直径、焊接电流、电弧电压等，对焊缝成形和质量有重要 影响。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
焊接材料选择与使用技 巧
焊化物， 如二氧化硅、二氧化钛等 ，焊接工艺性好，但焊缝 的力学性能较差。
碱性焊条
药皮中含有碱性氧化物， 如大理石、萤石等，焊缝 的力学性能较好，但焊接 工艺性稍差。
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
焊接概述与基本原理
焊接定义及分类
焊接定义
通过加热或加压，或两者并用， 使两个分离的物体产生原子（分 子）间结合力而连接成一体的成 形方法。
焊接分类
根据焊接过程中金属所处状态及 工艺特点，可将焊接方法分为熔 化焊、压力焊和钎焊三大类。
焊接过程与特点
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
焊缝质量检查与评定方 法
外观检查标准解读
01
焊缝成形良好，过渡平 滑，无明显咬边、未焊 透、未熔合等缺陷。
02
焊缝表面无裂纹、气孔 、夹渣等缺陷。
03
焊缝余高、宽度符合标 准要求。
04
焊后处理符合要求，如 去除飞溅、打磨平整等 。
焊接过程
包括加热、熔化、冶金反应、结晶、 冷却等过程，同时伴有力学、冶金、 热和物理化学变化。
焊接特点
具有节省材料、生产效率高、接头质 量好、便于实现自动化和机械化等优 点。
焊接应用领域
01
02
03
04
制造业
广泛应用于汽车、船舶、航空 航天、轨道交通等制造业领域

第5页/共31页
2.文件基本操作
新建文件 打开文件 保存文件
第6页/共31页
新建文件
启动SolidWorks后，系统将显示下图所示的操作界面，单击“新 建”按钮，或者选择“文件”→“新建”菜单，均可新建文件 。
第7页/共31页
打开文件
选择“文件”→“打开”菜单或在工具栏中单击“打开”按钮， 在打开的“打开”对话框中选择已存在的模型文件，如下图所示， 然后单击“打开”按钮即可打开文件。
前导视图工具栏 菜单栏
“草绘” 工具栏
第12页/共31页
导航控制区
导航控制区位于主操作界面的左侧，由“FeatureManager”、“Pr opertyManager”、“ConfigurationManager”、“DimXpertManager” 和“DisplayManager” 5个选项卡组成，如下图示,其中FeatureMan ager选项卡较常用。
前后滚动鼠标滚轮：缩小或放大视图，应注意放大操作时的鼠 标位置，SolidWorks将以鼠标位置为中心放大操作区域 。 按住鼠标滚轮并移动光标：旋转视图，如下面左图所示。 使用鼠标滚轮选中模型的一条边，再按住鼠标滚轮并移动光标：将 绕此边线旋转视图，如下面右图所示。
第16页/共31页
利用鼠标和按键调整视图的方法
第8页/共31页
打开文件
另外，SolidWorks也可导入其他工程软件（如AutoCAD、Pro/E、 UG等）制作的模型文件，只需在打开文件时，在“打开”文件对 话框的“文件名”下拉列表中选择相应的文件类型即可，如下图 所示 。
可根据需要选 择要导入的文
件类型
第9页/共31页
保存文件
文件的保存十分简单，选择“文件”→“保存”菜单或单击工具 条中的“保存”按钮，即可完成文件的保存。 如果需要将当前图形另存为一个文件，可选择“文件”→“另存 为”菜单，打开“另存为”对话框，如下图所示，重新设置文件 名、保存位置和文件类型，然后单击“保存”按钮将文件保存。

§1-2 Solidworks 入门实例
一、建立简单零件模型
4.标注尺寸
单击【草图】工具栏上的【智能尺寸】按钮 ，进行 尺寸标注，当一个尺寸标注后，弹出【修改】对话框， 在对话框中输入修改后的尺寸，逐一标注需要标注的尺 寸，完成草图绘制。
§1-2 Solidworks 入门实例
一、建立简单零件模型
§1-2 Solidworks 入门实例
二、修改模型
2.编辑特征
① 在特征管理器中单击特征，从弹出的快捷工具栏中选择 【编辑特征】命令，在弹出的“拉伸”属性管理器中编辑 当前特征，这时可以重新定义所选特征的有关参数。
③ 单击【标准】工具栏 的【重建模型】按钮，重 新建立模型。
也可以仿 照编辑草图尺 寸的方法，编 辑特征尺寸。
§1-1 Solidworks 简介
三、SolidWorks2008的用户界面
3. 开启用户界面 选择对话框中的【零件】图标 ，单击【确
定】。
标题栏
下拉式菜单 标准工具栏 CommandManager的工具栏
标
准
视
选择对话框中注的释【管理零器件】图标 ，单击【确定】。
图 工
（DimXpertManger）
§1-3 Solidworks 基本操作
五、窗口控制和模型显示类型
绘图区顶部的【视图】快捷工具栏中的各项命令 进行窗口显示方式的控制和操作。
§1-4 SolidWorks 工作环境设置
一、系统选项
选择下拉式菜单【工具】︱【选项】命令，或单 击【标准】工具栏的【选项】按钮 ，弹出【系统选 项】对话框，切换到【系统选项】选项卡 。
§1-1 Solidworks 简介
三、SolidWorks2008的用户界面

第22页/共78页
如何进入草图绘制界面？
• 点击新建选项，选择新建一个零件文件。 • 任何零件的设计都是从草图开始，在进入草图模式绘制草图前，必须为草图选择一个
平面，可以是基准面，也可以是实体上面的面。
第23页/共78页
• 鼠标左键选中草图绘制平面后，在草图工具栏中单击“草图绘制”按钮，进入草图绘 制状态。
第26页/共78页
草图几何关系种类：
几何关系
水平 或竖直 共线 全等 垂直 平行 相切
同心
中点 交叉 重合 相等
对称
固定 穿透
合并点
要选择的实体
一条或多条直线，两个或多个点
两条或多条直线 两个或多个圆弧
所产生的几何关系
直线会变成水平或竖直（由当前草图的空间定义），而点会水平或竖直 对齐
实体位于同一条无限长的直线上 实体会共用相同的圆心和半径
五、装配体设计
第56页/共78页
装配体概述：
• 装配是根据技术要求，将若干个零件结合成部件，或将若干个零件和部件结合成产品 的过程。
第57页/共78页
基本概念：
• 零部件：在Solidworks中，零部件就是装配体中的一个组件（组成部件），它可以是单个零件，也可以是 一个子装配。
• 子装配体：组成装配体的这些零件称为子装配体。当一个装配体成为另一个装配体的零部件时，这个装配 体也可称为子装配体。
尺寸时，相应的模型、装配体、工程图的形状和尺寸将随之变化，非常有利于新 产品在设计阶段的反复修改。
第6页/共78页
• 2、三个基本模块联动
Solidworks具有3个功能强大的基本模块，即零件模块、 装配体模块、和工程图模块，分别用于完成零件设计、装配 体设计和工程图设计。虽然这3个模块处于不同的工作环境中 ，但依然保持了二维与三维几何数据的全相关性。

严禁使用牌号不明、未经验收的材料。对于无牌号、无质证书的原材料和焊 材，必须进行检验和鉴定，其成份和性能符合要求时才能使用。
焊工须经过专门培训，考核合格后方能从事焊接工作。
焊接前应清除焊接区域的表面污物，如铁锈、氧化皮、油污、油漆等，且清 理区域离焊缝边缘不小于10mm。
对于结构件图纸焊缝注明不清或未标注处，均要求双面施焊；若无法双面施 焊，可采用单面焊。焊脚大小，以两相邻零件较薄件的厚度决定：单面焊按较薄件的 厚度的0.8倍计算；双面焊按较薄件的厚度的0.6倍计算。
（2）坡口
坡口形式的选择根据设计或工艺需要，在焊件的待焊部位加工并装配成一定几何 形状的沟槽称为坡口。各种沟槽的形式参见GB／T3375－94。用焊条电弧焊焊接板 厚在6mm以下的对接焊缝时，一般可用I型坡口直接焊接，但当焊接厚度大于3mm的 构件时，需开坡口；板厚在6mm－26mm时，常开单面坡口；板厚在12mm－ 60mm时，常开双面坡口。单面坡口的可焊性较好，但焊条消耗量大，且焊后易产生 角变形；双面坡口受热均匀，变形较小，焊条消耗量也小，但必须两面施焊，有时受
.
18
12.1 焊件设计概述
2．焊接结构的工艺性
（1）焊接结构应尽量选用型材或冲压件
设计焊接结构时应尽量采用工字钢、槽钢、角钢和钢管等成形材料以减 少焊缝、简化工艺。
（2）合理布置焊缝
焊缝布置应尽量分散，且不宜过长。焊缝之间的距离应大于板厚的 3倍，且不小于100mm。
形。
焊缝的位置应尽量对称布置，否则会由于焊缝不在中心引起弯曲变
12.2.1 调出焊接工具栏 通过以下3种方法可以调出焊接工具栏。 1．下拉菜单中勾选 依次执行“工具”|“自定义”菜单命令，在弹出的“自定义”对话框中勾选“焊 件”选项，如图12-8所示。勾选“焊件”选项后，“焊件”工具栏变悬浮在 SolidWorks界面，用户可将其拖动到界面的顶部、底部、左侧或右侧，将其潜入软件 界面中。

17
Ι © Dassault Systè mes Ι Confidential Information Ι

结构构件类
通过沿用户定义的路径扫描预定义的轮廓生成的特征
选择结构构件规格
18
选择定位点，准确定位
非结构构件类

Ι © Dassault Systè mes Ι Confidential Information Ι

10
焊件工具栏
剪裁阶序

Ι © Dassault Systè mes Ι Confidential Information Ι
剪裁阶序： 组1：剪裁阶序1 组2：剪裁阶序2 组3：剪裁阶序2 结果： 组1剪裁组2和组3 组2和组3斜接

11
焊件工具栏
剪裁阶序

Ι © Dassault Systè mes Ι Confidential Information Ι
焊件轮廓：生成结构构件时，利用焊件轮廓沿着用户自定义的草图路径进 行扫描。
13
Ι © Dassault Systè mes Ι Confidential Information Ι

焊件工具栏
厚度方向向内会减少结构构件长度
顶端盖：闭合敞开的结构构件，属于结构构件的子级特征。
14
焊件工具栏
角撑板：加固两个交叉带平面的结构构件之间的区域 两种轮廓：多边形、三角形
Ι © Dassault Systè mes Ι Confidential Information Ι
剪裁阶序： 组1：剪裁阶序2 组2：剪裁阶序1 组3：剪裁阶序1 结果： 组2和组3剪裁组1 组2和组3斜接

12

考虑焊接热过程
在焊件结构设计时，应充 分考虑焊接热过程的影响 ，避免热裂纹、变形等问 题。
03
焊件设计流程
建立新的焊件文件
打开SolidWorks软件，选择“新建”并选择“焊 件”模板。
在“新焊件”对话框中，输入焊件名称和保存路 径。
点击“确定”按钮，进入焊件设计界面。
创建焊接轮廓
在设计树中，选择“ 草图”选项卡，并点 击“开始草图”按钮 。
提供了一套完整的工具集，帮助用户快速创建和修改三维模型，并进行工程分析和 优化。
拥有广泛的用户基础和丰富的第三方插件支持，可根据不同行业的需求进行定制化 开发。
SolidWorks界面介绍
菜单栏
包含所有可用的SolidWorks命令，可根据需要自定义。
工具栏
包含常用命令的快捷方式，方便用户快速访问。
焊接方法介绍
焊接方法分类
根据焊接原理、工艺和用途，焊 接方法可分为熔化焊、压力焊和 钎焊等。
焊接工艺特点
不同焊接方法具有不同的工艺特 点和应用范围，如手弧焊、埋弧 焊、激光焊等。
焊接工艺参数
焊接工艺参数包括电流、电压、 焊接速度等，对焊接质量和效率 有重要影响。
焊件材料选择
01
02
03
母材要求
选择焊件材料时，需要考 虑母材的化学成分、机械 性能和工艺性能等。
状态栏
显示当前操作的状态和提示信息。
绘图区域
用于显示和编辑三维模型。
文件操作与系统选项
01
新建文件
创建一个新的三维模型文件。
保存文件
将当前的三维模型保存到磁盘上。
03
02
打开文件
打开已存在的三维模型文件。

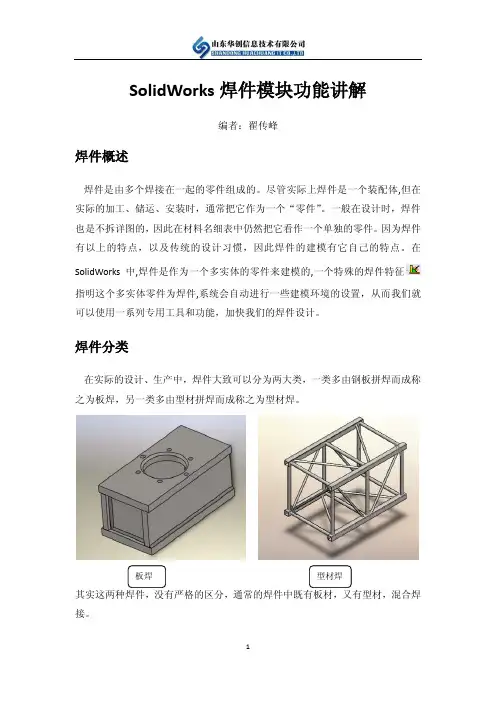

还有一种添加属性的方法，打开更新后的【切割清单】，在每个文件夹上右键 属性，对单个实体添加属性。
14、 新建工程图，插入几个视图。准备出【焊件切割清单】。在注解-表格， 下选择【焊件切割清单】
插入的默认表格如下
16
几乎就是空白的，接下来我们调整它的格式、属性的链接，使之尽量符合 GB， 然后另存为焊件切割清单模板就可以日后自动调用了。 a) 在表格区域内点鼠标，从弹出的菜单中选择【表格标题在下】，把表头放
9
3、 再次执行结构构件，选竖直线，点【分组】，选斜线，将之放入一个单一组 中。同一组内，只能选择首尾相连的一组线，或相互平行的一组线。因此通 过分组可以使相同的结构构件操作变的简便。完成后如下图： 结构构件 1 与结构 构件 2，干涉交叉
4、 我们看到两次结构构件生成的实体有了干涉交叉，下面我们用剪裁/延伸处 理。要剪裁的实体选黄色的两个构件，剪裁边界选紫色的下面。在图形区域 中，把不要的实体改为丢弃
2、对上部的矩形框架添加结构构件，选用我们自己建立的国标构建轮廓库，类 型选方管，大小选 80x80x5，依次首尾相连的选择四条边线，可以看到草图 线穿过方管的中心，这里我们希望草图线穿过方管的上边缘，单击结构构件 属性最下面的【找出轮廓】，然后在图形区域中选中要穿过的上边缘中点。如 下图
选中上边线中点
整方式一样，可以选中整个表格，把行高设为标准的 7，再单独选中表头， 设为 14。当一切格式化完成后如下图
e) 一切属性链接、格式化完成后如下图
f) 选中表格右键另存为，保存表格模板，下次时直接插入就可以自动出焊件 切割清单了
18
到下面，如下图
b) 选中“说明”列，左侧的属性栏中会显示我们已经定义的属性，做如下左 图的选择，同时表格会把建模时输入的属性自动链接过来，显示如下右图

32
J型焊缝完成图
2021/3/31
33
填角焊缝
2021/3/31
34
接触面2个
2021/3/31
35
填角焊缝完成图
2021/3/31
36
沿缝焊接
2021/3/31
37
顶面2个
2021/3/31
38
结束面4个
2021/3/31
39
接触面2个
2021/3/31
40
沿缝焊接完成图
SolidWorks 焊接教程
2021/3/31
1
第一章 装配体焊缝
背后焊缝
2021/3/31
2
I型焊缝
2021/3/31
3
分别指定顶面、结束面、接触面
2021/3/31
4
完成图
2021/3/31
5
V型焊缝
必须有相连的边
2021/3/31
6
接触面选择如图2个
2021/3/31
7
结束面选择如图4个
2021/3/31
8
V型焊缝完成图
2021/3/31
9
K型焊缝
必须有一条共用边
2021/3/31
10
接触面2个
2021/3/31
11
结束面4个
2021/3/31
12
K型焊缝完成图
2021/3/31
13
V型附根部
2021/3/31
14
顶面2个
2021/3/31
U型焊缝
2021/3/31
24
顶面2个
2021/3/31
25
结束面4个
2021/3/31

Westerns expect friends to be independent.
Why? It’s because their friendship is mostly a matter of providing emotional support and spending time together, so they do not feel comfortable in a relationship in which one person is giving more and the other is dependent on what is giving. A westerner will respond to a friend’s trouble by asking “What do you want to do?” The idea is to help the friend to think out the problem and discover the solution he or she really wants and then to support the solution.
第4章
创建焊件
第4章 内容要点
• 创建焊件 • 为结构构件轮廓创建库零件 • 管理结构构件的边角处理和结构构件剪裁 • 创建角焊缝 • 创建角撑板和顶端盖 • 描述装配后ห้องสมุดไป่ตู้工工序 • 管理自定义属性 • 把非结构构件零件（如铸件或者钣金支架）合并到焊件中 • 创建和管理子焊件 • 创建焊件工程图 • 为焊件工程图创建切割清单
For Chinese a true friendship endures throughout life changes. Chinese are friends even if they haven’t spoken for 20 years. If you shared something at one time, then all your life you are friends. This is the best of guanxi(关系), the Wide Web that connects Chinese through time and space. So, we can say Chinese invented the Internet long before Bill Gates was born.

▪ 结果： 组1剪裁组2和组3 组2和组3斜接
11
焊件工具栏
▪ 剪裁阶序
▪ 剪裁阶序： 组1：剪裁阶序2 组2：剪裁阶序1 组3：剪裁阶序1
▪ 结果： 组2和组3剪裁组1 组2和组3斜接
12
焊件工具栏
▪ 剪裁/延伸：手动剪裁结构构件。自动剪裁之后还可以手动的对构件进行
剪裁处理。通常情况下自动剪裁可以满足需求。
数字表示该焊件包含特征数 项目数量表示构件的种类
28
切割清单项目属性
▪ 焊件的自定义属性来源于三个方面：
1、焊件轮廓草图；
2、焊件特征
；
3、切割清单项目属性，上述2种自定义的属性会自动带入项目属性中。除 此之外，系统会默认在项目属性中生成，长度、角度1、角度2三个属性
通过焊件轮廓草图带入的属性 29
切割清单项目属性
▪ 在切割清单项目属性中自定义的属性仅对当前文档有效，不会自动保存。 为了能够带入更多的自定义属性，需要在焊件轮廓草图中定义常用的属性。
▪ 对于非结构构件类特征，只能通过项目属性中添加自定义属性。 ▪ 对于钣金类焊件，系统在项目属性中自动生成与钣金相关的属性，而且也
支持自定义更改。 ▪ 钣金类焊件的项目图标
30
切割清单模板
▪ 系统默认的模板可用性太差，需要自定义模板。 ▪ 自定义切割清单模板步骤：
1、通过系统默认的模板生成切割清单表格 2、更改表格中的列属性，指定用户自定义的属性 3、如有必要插入新列，重复步骤2 4、将表格另存为切割清单模板格式，sldwldtbt
31
8
焊件工具栏
▪ 剪裁阶序：带有较低剪裁阶序编号的组会剪裁带有较高编号的组
9
焊件工具栏
▪ 剪裁阶序

35
件
• ⑶ 延伸实体
• 延伸实体工具可将草图实体直线、中心线或圆弧 等延长到指定的元素。
2021/3/26
SolidWorks入门教程(很全面) ppt课
5
件
2021/3/26
SolidWorks入门教程(很全面) ppt课
6
件
• 据最新统计：陕西地区现有5122家机械制造
企业，大部分企业都不同程度的了解或用到 SolidWorks。
• 西安航空发动机（集团）有限公司
• 西安飞机工业制造公司
Mould Manufacturing Process Design
Autocad建筑设计
AutoCAD Architecture Design
考试费标准
220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门
2021/3/26
SolidWorks入门教程(很全面) ppt课
12
件
2021/3/26
SolidWorks入门教程(很全面) ppt课
13
件
示例2 装配图及运动仿 真
2021/3/26
SolidWorks入门教程(很全面) ppt课
14
件
示例3 带孔矩形板受力分析
2021/3/26
SolidWorks入门教程(很全面) ppt课
2021/3/26
SolidWorks入门教程(很全面) ppt课
29
件
• ⑶ 直线绘制与直线相连的圆弧

05
solidworks实例教程
零件建模实例
总结词
通过实际案例学习零件建模的基本操作和技巧。
详细描述
介绍如何使用拉伸、旋转、扫描等命令创建各种形状的零件模型，包括圆柱体、 长方体、圆环等。同时，讲解如何通过草图编辑、特征阵列等操作对零件进行 细化设计。
装配体实例
总结词
掌握创建装配体的流程和方法，了解装配约束和装配关系的 设置。
标来绘制。
绘制弧线
使用“弧线”工具在草图平面上绘制 弧线，可以选择不同的中心点和半径
。
绘制圆
使用“圆”工具在草图平面上绘制圆 形或圆弧，可以选择不同的圆心和半 径。
绘制点
使用“点”工具在草图平面上创建参 考点，可以为其他草图元素提供定位 基准。
特征造型
01 拉伸特征
使用“拉伸”工具将草图 轮廓沿一个方向拉伸一定 距离，形成实体。
感谢观看
使用“圆角”、“倒角”、“ 孔”、“拔模”等实体编辑工 具对实体进行修饰和修改。
镜像实体
使用“镜像”工具将实体镜像 到对称面或中心线。
阵列实体
使用“阵列”工具将实体进行 线性或圆周阵列。
尺寸标注
线性尺寸
使用“线性尺寸”工 具标注直线段的长度
。
角度尺寸
使用“角度尺寸”工 具标注两条直线之间
的角度。
半径尺寸
软件安装与启动
安装
用户需要从SolidWorks官网下载安装包，根据提示完成软件的安装。
启动
安装完成后，用户可以通过双击桌面快捷方式或从开始菜单启动SolidWorks。
02
solidworks基本操作
文件操作
打开文件
通过点击菜单栏中的“文件”选项， 选择“打开”，然后浏览到要打开的
