《画法几何及工程制图》讲稿与教案数理与软件工程学院绪论课程名称:画法几何及工程制图。
课程性质:是工科专业的一门技术基础课。
画法几何是研究在平面上用图形表示形体和解决空间几何问题的理论和方法的学科。

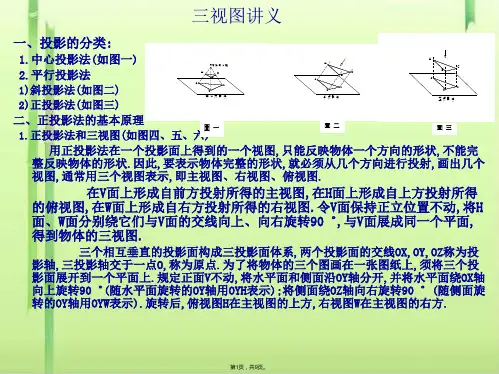

画法几何是机械制图的投影理论基础,它应用投影的方法研究多面正投影图、轴测图、透视图和标高投影图的绘制原理,其中多面正投影图是主要研究内容。
画法几何的内容还包含投影变换、截交线、相贯线和展开图等。
1103年,在中国宋代李诫所著的《营造法式》一书中的建筑图基本上符合几何规则,但在当时尚未形成画法的理论。
1799年,法国数学家蒙日发表了《画法几何》一书,提出用多面正投影图表达空间形体。
这为画法几何奠定了理论基础。
以后的各国学者又在投影变换、轴测图,以及其他方面不断提出新的理论和方法,使这门学科日趋完善。
我们知道,任何建筑物及其构件的形状、大小和做法,都不是用普通语言或文字能表达清楚的。
必须按照一个统一的规定画出它们的图样,作为施工、交流的依据,作为表达设计师构思的手段。
因此,工程图样被喻为工程界的语言,是工程技术部门的一项重要的技术文件。
本门课程和工程测量被认为是工程技术人员的两大技能。
主要任务:1.学习投影法的基本理论和应用;2.培养学生空间几何问题的图解能力;3.培养学生的空间想象能力和空间思维能力;4.认识国标,应用国标;5.培养学生阅读、绘制工程图样的技能;6.培养学生的工程意识,养成认真负责的工作态度和一丝不苟的工作作风。
学习方法:首先要多看、多想、多比划,尽快建立空间概念;其次要知道本门课程就是从点、到线、到面、再到体,一环扣一环,逐步深入。
因此,每一节课、每一章节内容都应该很好地掌握,否则后续章节就无法学习。
再者,就是要勤做练习、快做练习。
课后如果不及时完成作业,将会大大降低学习效率。
另外,要用好网络课程。
需要说明的是,学好任何一门课程,都没有捷径可走,都要付出艰辛的努力。
本课程与立体几何的区别与联系:由于该课程解决的是空间问题,因此立体几何学的好与差,对这门课程肯定有影响。

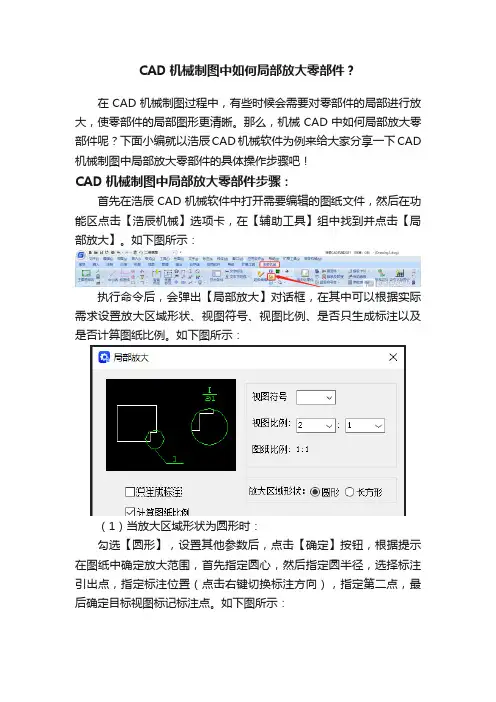

CAD机械制图中如何局部放大零部件?在CAD机械制图过程中,有些时候会需要对零部件的局部进行放大,使零部件的局部图形更清晰。
那么,机械CAD中如何局部放大零部件呢?下面小编就以浩辰CAD机械软件为例来给大家分享一下CAD 机械制图中局部放大零部件的具体操作步骤吧!CAD机械制图中局部放大零部件步骤:首先在浩辰CAD机械软件中打开需要编辑的图纸文件,然后在功能区点击【浩辰机械】选项卡,在【辅助工具】组中找到并点击【局部放大】。
如下图所示:执行命令后,会弹出【局部放大】对话框,在其中可以根据实际需求设置放大区域形状、视图符号、视图比例、是否只生成标注以及是否计算图纸比例。
如下图所示:(1)当放大区域形状为圆形时:勾选【圆形】,设置其他参数后,点击【确定】按钮,根据提示在图纸中确定放大范围,首先指定圆心,然后指定圆半径,选择标注引出点,指定标注位置(点击右键切换标注方向),指定第二点,最后确定目标视图标记标注点。
如下图所示:(2)当放大区域形状为矩形时:勾选【长方形】,设置其他参数后,点击【确定】按钮,根据提示在图纸中确定放大范围,首先选择矩形区域的第一点和第二点,然后选择标注引出点,指定标注位置(点击右键切换标注方向),指定第二点,最后确定目标视图标记标注点。
如下图所示:注意事项:图纸比例是指图纸设置时设定的比例(如1:1.5),是图形实体相对于输出图纸的比例,即图纸输出比例缩放比例是指放大后图形实体相对于输出图纸的比例(如5:1),是局部放大图的标注比例。
软件内部转换的实际放大比例=缩放比例/图纸比例(5:1 / 1:1.5=7.5)。
本篇机械CAD教程中小编给大家分享了CAD机械制图中局部放大零部件的具体操作步骤,你学会了吗?。
CAD机械制图教程-制图基本知识
一、本章重点:
1.掌握国家标准《机械制图》的基本规定;
2.绘图工具的正确使用;
3.平面图形的分析与作图;
4.掌握绘图的基本方法和步骤。
二、本章难点:
1.尺寸的标注;
2.几何曲线的画法。
三、本章要求:
通过本章的学习,初步了解国家标准《机械制图》的基本规定,能够正确使用绘图工具。
掌握几何图形的画法和绘图的步骤以及徒手绘图的一般方法。
四、本章内容:
§ 1-1国家标准《机械制图》的基本规定
一、图纸幅面及格式(GB/14689-93)
1.图纸幅面
图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用A0 、A1 、A2 、A3 、A4 五种规格尺寸。
A1 是A0 的一半,(以长边对折裁开),其余后一号是前一号幅面的一半,一张A0 图纸可裁2× n 张n 号图纸。
绘图时图纸可以横放或竖放。
2.图框格式
图纸上限定绘图区域的结框称为图框。
在图纸上用粗实线画出图框。
如下图。
图框格式
3.标题栏
标题栏是由名称、代号区、签字区、更改区和其它区域组成的栏目。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1 — 1989 《技术制图标题栏》中有详细规定。
各单位亦有自己的格式。
标题栏位于图纸右下角,底边与下图框线重合,右边与右图框线重合。
如上图。
二、比例(GB/14960-1993)
比例:图中机件要素的线性尺寸与实际尺寸之比。
绘图时尽量采用 1 :1 的比例。
国标GB/T14690 — 1993 《技术制图比例》中对比例的选用作了规定。
同一张图纸上,各图比例相同时,在标题栏中标注即可,采用不同的比例时,应分别标注。
三、字体(GB/14961-1993)
图样中书写的汉字、数字、字母必须做到:字体端正、笔划清楚、排列整齐、间隔均匀。
字体的书写成长仿宋体,并采用国家正式公布的简化字。
四、图线(GB/17450-1998)
1 .图线型式及应用
机件的图样是用各种不同粗细和型式的图线画成的。
不同的线型有不同的用途,
2 .图线的画法
图线的画法见下图图线在相交、相切处的画法。
正确错误
五、尺寸标注(GB4458.4-84 与GB/16675.2-1996)
1 .尺寸标注的基本规定
(1 )机件的真实大小应以图样上所标注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
(2 )图样中的尺寸以 1 毫米为单位时,不需标注计量单位的代号或名称,若采取其他单位,则必须标注。
(3 )图样中所注的尺寸,为该图样的最后完工尺寸。
(4 )机件上的每一个尺寸,一般只标注一次,并应标在反映该结构最清晰的图形上。
2 .尺寸的组成
标注完整的尺寸应具有尺寸界线、尺寸线、尺寸数字及表示尺寸终端的箭头或斜线。
如下图。
尺寸的组成及标注
3 .各类尺寸的注法
线性尺寸、圆及圆弧尺寸、角度、弧度尺寸、曲线尺寸、简化注法。
