F822开局指导书

  • 格式：doc
  • 大小：1.43 MB
  • 文档页数：23

ZXDSL F822 开局指导书编者：李彬审核：C220登陆方式：方式一：C220〉enablezxr10(密码)F820登陆方式：方式一：F822〉login;zte(用户名)zte(密码)方式二：F822〉enablezxr10(密码)F822登陆方式：方式一：F822〉login;admin(用户名)admin(密码)方式二：F822〉enableadmin(密码)中兴通讯固网上海用服部目录ZXDSL F822 开局指导 (3)1.1硬件介绍 (3)1.2下载版本 (5)1.3获得基本数据 (8)1.4配置宽带业务 (8)1.4.1 先在OLT上认证注册所有的F822 (8)1.4.2 在OLT上进入ONU接口，使能ONU的认证状态 (9)1.4.3 配置ONU的上行保证带宽和最大带宽，配置ONU的下行带宽 (9)1.4.4 配置VLAN (9)1.4.5 显示已注册onu更详细信息 (9)1.4.6 ONU远程配置，可以远程配置F822的网管IP及路由 (10)1.4.7 telnet到F822，完成所有宽窄带数据的配置 (10)1.5配置VOIP通道并PING通SS (10)1.6配置窄带数据 (11)1.6.1 检查和配置MG (11)1.6.2 配置MGC (12)1.6.3 检查和配置路由 (13)1.6.4 修改窄带用户电路TERMINATION ID (14)1.6.5 修改VOIP资源TERMINATION ID (14)1.6.6 查看H248状态 (15)1.7配置域名注册步骤 (15)1.8其他有用配置 (17)1.8.1自交换配置 (17)1.8.2 PON口端口镜像 (18)1.9F822常用命令 (18)1.9.1配置命令 (18)1.9.2 Shell命令 (19)1.10查看PON子卡运行状态及统计信息等的方法 (20)1.10.1 进入PON子卡 (20)1.10.2 如何查看PON是否注册上 (20)1.10.3 如何查看最基本的统计信息 (22)1.11常见错误汇总 (23)ZXDSL F822 开局指导摘要：本文对ZXA10 F822宽窄带业务的开通做一个简单的说明。

1.1 硬件介绍1．ZXDSL F822小型化综合接入媒体网关产品（以下简称F822）由以下几部分组成：●电源模块：1块；●主控板M24E：1块，●用户板：1块；F822采用前出线，支持交流或者直流供电，采用无风扇设计。

单板包括主控板（M24E）、用户板（V24B）、电源模块（PW AH）；M24E主控板提供的上联有：24*FE口, 2*EPON接口,1*GE口，除上联接口外，M24E板还提供：1个本地维护串口（CONSOLE口，用于本地超级终端管理）；目前F822的用户板只有V24B单板，V24B板提供24路窄带语音接口，完成24路POTS用户接入。

面板上目前提供一个50针的插座，提供24路的PSTN用户。

12345678910111：交流电源接口2：电源指示灯3：交流电开关4：备用电源接口5：状态指示灯（4个灯）6：GE/EPON选配接口7：CONSOLE接口8：EPON接口9：GE接口10：LAN接口11：PSTN接口图1 F822插箱结构图2．用户线缆：<以上所有信息均为中兴通讯股份有限公司所有，不得外传><以上所有信息均为中兴通讯股份有限公司所有，不得外传><以上所有信息均为中兴通讯股份有限公司所有，不得外传>3．槽位号说明：槽位号说明1 表示整个窄带槽位2 包括24个宽带网口 3包括pon 口和GE 口e.g ：0/2/1：0表示整个框，2表示2号槽位,，1表示1号网口。

OLT ：C200/C220 ONU ：F8221.2 下载版本先将FLASH 重新格化后，然后下载版本。

窄带版本除了需要下载m24e.bin 文件外，还需要下载m24e_sv.bin ，该文件就是窄带语音的firemware 文件。

分为boot 模式下的升级和命令行方式升级2种： 1． Boot 模式下升级：在BOOT 下升级版本必须将24个网口中的1号口连接到运行TFTP 软件的PC 上，并且在BOOT 下不相应PING 包启动时按回车键进入boot 模式，使用p 命令显示F822相关参数，根据相关的参数设置计算机的IP 地址；或者采用c 命令进行修改，计算机启用tftpd32程序，设置用户名密码target ，版本文件存放的目录：[ADSL9806H]/DATA/version/M24E>cboard work type 1 is invalid change to default 1The IP address: [10.61.225.173] ―――输入F822带外IP The SubnetMask: [255.255.255.0]The MAC address: [00D0D0565656] ―――输入F822的MAC The FTP HOST IP address: [10.61.225.73] ―――输入FTP IP The FTP user name: [target] The FTP password: [target]The Board WorkType: [1] ―――使用默认值<以上所有信息均为中兴通讯股份有限公司所有，不得外传>ok!secEnd0, the new ip = 10.61.225.173, new mask = 255.255.255.0软件版本升级过程如下：[ADSL9806H]/DATA/version/M24E>downver m24e.bin m24e.bin m24eStart downloading program................................................................................... ................................................................................ ........................................Done!the local file with the same name already exists, delete it? [N] y ――如果现有版本与下载版本名相同会打印此提示................................................................................ ................................................................................ ........................................ok 设定下载版本为主版本：[ADSL9806H]/DATA/version/M24E>setactver m24e.bin active version file name: M24E.BIN[ADSL9806H]/DATA/version/M24E> 下载窄带的硬件驱动文件：[ADSL9806H]/DATA/version/M24E>downver m24e_sv.bin m24e_sv.bin m24eisValidActableVer[../../../APPVER/R020/source/vnroutine.c:113] : [FW] isn't equa l with FnctVer MVERStart downloading program... ......................Done! /DATA/version/M24E\m24e_sv.binNow writing into file... ......................Done! version download success.如果想更新bootloader ： ● 使用烧片器● 如果已经有bootloader ，可进入boot 模式，然后执行如下操作： [ADSL9806H]/DATA/version/M24E>burn bm24e.bin 这里要使用burn 命令，而不是downver使用run命令启动系统：[ADSL9806H]/DATA/version/M24E>run2．采用命令行的download命令进行升级：平台搭建：系统启动以后升级版本，计算机要启用wftp程序，设置用户名密码target，版本文件存放的目录：●配置ftp server数据：ZXAN#configureZXAN(config)#nvram boot-server 10.61.225.173 // 调试电脑上需设置的IP,要求与带内网管IP在同一网段ZXAN(config)#nvram boot-username targetZXAN(config)#nvram boot-password targetZXAN(config)#show nvram runningZXAN(config)#end●配置与调试电脑相连的网口数据：//一般为M24E第1网口//配置网管数据；ZXAN(config)# interface inband-vlan 115 //网管VLANZXAN(config-vlan)#ip address 10.61.225.174 255.255.255.0 //网管IP配置M24E网口的第1网口数据：//升级完成后需删除该数据//ZXAN(config)#interface fei_0/2/1ZXAN(config-if)# switchport vlan default 115 //：其中115带内网管VLANZXAN # con int fei_0/2/1；ZXAN (config-if)# sw switchport vlan 115 untag●下载版本：ZXAN# versionZXAN(version)#download version epon_fw.binZXAN(version)#download version bm24e.bin【download命令直接把boot烧到rom中去了】ZXAN(version)#download version m24e.binZXAN(version)#download version m24e_sv.bin<以上所有信息均为中兴通讯股份有限公司所有，不得外传>ZXAN(version)#show versionZXAN# end版本下载完毕后，执行reboot命令，启动完成后，执行show version命令查看当前版本状态。

合集下载

中兴ONU(F822)宽带配置实用模板1说明书

中兴ONU(F822)宽带配置实用模板1说明书

中兴LAN ONU(F822)宽带配置模板1说明一、配置模板说明 (1)二、参数配置 (2)三、设备初始化 (2)四、固定配置 (3)（一）、固定性能配置 (3)(二)、VLAN 配置 (7)(三)、网管IP配置 (8)(四)、上联口配置数据 (8)五、配置语音VOIP数据 (10)六、常用维护命令 (11)七、需求说明 (12)一、配置模板说明1、本配置模板对应的ONU型号为：中兴F822，版本：show card，若不是请通知网管或中兴厂家；2、本配置模板对应的OLT ONT ID编号为1上，模板名称为：中兴LAN ONU（F822）宽带配置模板1；3、宽带业务实现：untag下行，VLAN范围为1001-1025；4、家庭网关业务实现：tag下行，tag VLAN范围为46，3014，3015；5、ONU管理VLAN3006 IP地址规划：ONU管理VLAN3006终结在现有13台BRAS上，后续新扩BRAS也统一终结在现有13台BRAS 上。

6、ONU VoIP VLAN3016 IP地址规划：ONU VoIP VLAN3016终结在现有13台BRAS上，后续新扩BRAS也统一终结在现有13台BRAS 上。

7、注红色的需维护人员自行更改；8、粘贴数据时建议分四次以上进行，防止粘贴速度过快导致异常；VLAN一次，接口两次，管理一次；9、具体配置模板见下面：二、参数配置1、机柜编号 //工程队提供2、OLT ONT ID编号 //网管提供3、网管IP //网管提供4、VOIP地址 //网管提供5、VOIP MAC地址 //硬件人员在现场看（1、设备标签：设备的正上方，以001E开头； 2、命令查看：show mac sys）三、设备初始化Login:admin 用户名和密码均为 ADMIN Password:admin9806>enablePlease input password:adminF822#era cony // 删除数据F822#era voipF822#rebootF822#y四、固定配置（一）、固定性能配置Login:admin 用户名和密码均为 ADMIN Password:adminF822>enablePlease input password:adminF822#conF822(config)# eth-switch port-protect enable // 启动端口隔离ZXAN(config)#hostname ONU id编号-机柜编号F822(config)# username admin password ptsjjf10000 // 串口及TELNET密码设置F822(config)# spanning-tree classic-stp enable // 启用生成树功能。

ZXA10+F822+V1.1.0P1T3版本升级说明

ZXA10+F822+V1.1.0P1T3版本升级说明

M24ESVER V1.1.0P1T31610420 VALID 20100122111710 active M24E_SV.bin
Current Boot Info:
M24E BOOT V1.1.0P1T3367792 VALID 20100122111744 active
Current Chip Info: 0X0000000A
ok!
ok!
eth0, the new ip = 10.63.193.200, new mask = 255.255.255.0
[M24E]/DATA/version/M24E>
5．使用＜burn＞命令升级控制交换板的boot程序。
[M24E]/DATA/version/M24E>burn bm24e.bin
2.
ZXA10 F822 V1.1.0P1T3版本作为F822 V1.1的软件版本，在V1.1.0P1T1版本基础上解决相关工程故障，完全兼容原来F822 V1.0硬件，在F822 V1.0版本基础上修改版本文件（m24e.bin）、BOOT文件(bm24e.bin)和窄带固件m带增加了支持V24C子卡，主控板增加了支持F822 MSEB单板，该单板采用了TK的EPON方案和BL的GPO24e_sv.bin等等。窄N方案，并且将EPON和GPON上联接口都设计为子卡方案。
1．使用＜enable＞命令进入管理员模式。
2．输入命令＜reboot＞，重新启动设备。
3．在系统启动过程中，出现“PressEnterkeyto stop auto-boot...”字样时，在7秒钟之内按键＜Enter＞，阻止系统的正常启动，进入boot模式。
Enter key to stop auto-boot...
epon F822配置详解

epon F822配置详解

end
ag ************进入ag模式
mod-mgc mgcid 1 mgctype 4 mgcip 10.9.33.32 ***************配置主软交换地址，即主mgc地址
add-mgc mgcid 2 mgctype 4 mgcip 10.9.39.32 mgcport 2944 ****************配置备软交换地址，即备用mgc地址，h248端口协议号为2944
mod-expar parid 1 dtmfrelaymode 1 **************配置智能键
ex
查询命令：
show int fei_0/2/1 port 查看端口状态
show run int fei_0/2/1 查看端口的带宽配置
show mac eth fei_0/2/1 查看该端口下学到的mac地址
traffic-shape rate-limit 20480 bucket-size 512 in ***************为24个口配置上行的速率为20m
traffic-shape rate-limit 20480 bucket-size 512 out **************为24个口配置下行的速率20m
switchport default vlan 2101-2124 one-to-one *********************为24个端口相应配置24个内层宽带vlan
switchport vlan 2101-2124 untag one-to-one *********为24个端口相应配置的24个内层宽带vlan添加untag标签
show mac 查看学到的所有的mac地址
中兴MDUF822简单配置

中兴MDUF822简单配置

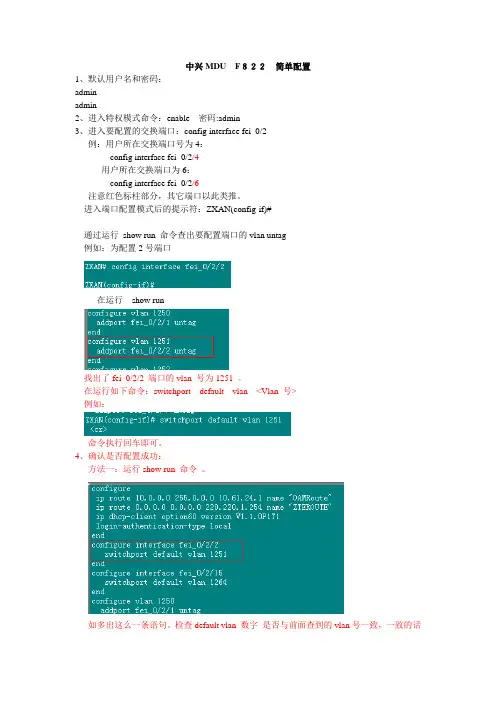

中兴MDU F８２２简单配置1、默认用户名和密码：adminadmin2、进入特权模式命令：enable 密码:admin3、进入要配置的交换端口：config interface fei_0/2例：用户所在交换端口号为4：config interface fei_0/2/4用户所在交换端口为6：config interface fei_0/2/6注意红色标柱部分，其它端口以此类推。

进入端口配置模式后的提示符：ZXAN(config-if)#通过运行show run 命令查出要配置端口的vlan untag例如：为配置2号端口在运行show run找出了fei_0/2/2 端口的vlan 号为1251 。

在运行如下命令：switchport default vlan <Vlan 号>例如：命令执行回车即可。

4、确认是否配置成功：方法一：运行show run 命令。

如多出这么一条语句。

检查default vlan 数字是否与前面查到的vlan号一致，一致的话才能正常连通网络，不一致的网络不会通。

方法二：运行show interface fei_0/2/2 命令图中PVID 参数因与上面查到的vlan 号一致。

这个命令是查看端口运行状态，平时用得比较多：AdminStatus参数：管理员是否禁用该端口LinkStatus 参数：如果该端口插有网线且网通正常的话，后面的数值应为“UP”；如果没插网线或网线连接不正常的话，后面的数值应为“down”。

5、配置完毕后，运行“end ”或“exit ”命令结束端口配置模式。

6、运行“write”命令保存配置即可。
