三相逆变电源不平衡负载控制方法的研究三相逆变电源是一种常见的电力电子变换器，它可以将直流电转换为交流电，广泛应用于工业自动化、电力电子、新能源等领域。

然而，在实际应用中，三相逆变电源的负载往往是不平衡的，这会导致电源输出电压波形失真，影响电源的稳定性和可靠性。

因此，研究三相逆变电源不平衡负载控制方法具有重要的理论和实际意义。

一、三相逆变电源的工作原理三相逆变电源由三个单相逆变电源组成，每个单相逆变电源由一个桥式整流器和一个逆变器组成。

桥式整流器将交流电转换为直流电，逆变器将直流电转换为交流电。

三相逆变电源的输出电压为三相交流电，其频率和幅值可以通过控制逆变器的开关管实现调节。

二、三相逆变电源不平衡负载的影响三相逆变电源的负载往往是不平衡的，即三相负载的电流不相等。

这会导致三相逆变电源输出电压波形失真，影响电源的稳定性和可靠性。

具体表现为：1. 输出电压波形失真：三相逆变电源的输出电压波形应为正弦波，但在不平衡负载情况下，输出电压波形会出现畸变，失去正弦波形。

2. 电源稳定性差：不平衡负载会导致电源输出电压的波动增大，从而影响电源的稳定性和可靠性。

三、三相逆变电源不平衡负载控制方法为了解决三相逆变电源不平衡负载的问题，可以采用以下控制方法：1. 均衡负载控制：通过控制三相负载的电流，使其相等，从而实现负载均衡。

具体方法包括：使用三相变压器将不平衡负载转换为平衡负载；使用三相电感器将不平衡负载转换为平衡负载；使用PID控制算法控制逆变器的开关管，使三相负载电流相等。

2. 直接控制输出电压：通过控制逆变器的开关管，直接控制输出电压的幅值和频率，从而实现输出电压的稳定。

具体方法包括：使用PI控制算法控制逆变器的开关管，使输出电压稳定；使用PWM控制算法控制逆变器的开关管，使输出电压波形正弦化。

3. 混合控制：将均衡负载控制和直接控制输出电压相结合，综合考虑负载均衡和输出电压稳定性。

具体方法包括：使用PID控制算法控制逆变器的开关管，使三相负载电流相等，并使用PI控制算法控制输出电压的稳定。

三相电压源型逆变电路原理
三相电压源型逆变电路是一种基于三相交流电源的逆变电路，通过将三相交流电源转换为直流电源，并利用逆变电路将直流电源转换为交流电源，从而实现对交流负载的供电。

该电路的原理是基于三相桥式整流电路和三相逆变器电路的结合，通过三相桥式整流电路将三相电源转换为直流电源，并通过三相逆变器电路将直流电源转换为交流电源，实现对交流负载的供电。

在三相桥式整流电路中，三相电源通过三相桥式整流电路中的六个二极管进行整流，将交流电源转换为直流电源。

在三相逆变器电路中，直流电源通过三相逆变器电路中的六个开关管进行逆变，将直流电源转换为交流电源，并将其输出到负载上。

三相电压源型逆变电路具有输出电压幅值高、输出电压纹波小、输出功率大等优点，广泛应用于工业自动化控制、电力电子、交通运输等领域。

- 1 -。

三相逆变电源不平衡负载控制对策摘要：单相负荷和不对称的三相负荷会出现在电网运行过程中，会使电网的三相逆变器运行过程中出现电源负荷不平衡的问题最终就会形成电压的不行恒问题，因此在进行三相逆变器设计过程中应该格外注意负荷不平衡的问题。

在低压的微电网中，电网负载的不平衡条件很容易引起三相逆变器输出电压的不稳定和不对称，为了该深电压系统输出电压的稳定性和对称性，用组合式的三相逆变器作为此次研究的试验对象，对电压系统进行整体控制策略的设计。

关键词：三相逆变器；不平衡负载；分相控制0引言在三相逆变器的拓扑结构中，三相三桥臂逆变器只能适用在负载平衡的条件下，中点形成变压器的三相逆变器只能使用在负载不平衡条件反应较小的情况下，三是当前，针对逆变器负载不平衡较为明显的拓扑结构中最常见的就是三相四桥臂结构以及组合形式的三相逆变器。

组合形式的三项逆变器的电路之间的每个相之间都是互不联系的是独立的，并且还具有对接的不对称性和非线性单相或者是三项负载的能力，组合形式的三相逆变器的运行效果在很大程度上是依赖于组合形式的控制器的设计的。

1三相电压不平衡的危害什么是三相不平衡，三相不平衡就是在电力系统运行过程中，三相电压或者是电流的幅值差超过了实际的电流或者是电压的规定范围，当UPS连接三相不平衡的负载之后，由于三相逆变器的内部阻力和电流的大小不一致就会造成逆变器的电力在内部阻力上产生不一样的压降，这最终会导致三相逆变器的负载端的电压出现不平衡，供电系统的三相不平衡运行也会产生很多的危害。

三相不平衡运行会增加线路的电能损耗。

在该研究项目中，逆变器的输出变压器为Δ/Y0变压器，逆变器的输出端带中线，一般三相逆变器平衡时，中线是不会出现电流的；当三相负载不平衡运行时，逆变器输出中线上必然有电流通过，电流会在这上面产生大量的损耗，从而会浪费电能。

但是如果逆变器的输出中线设计过小，当负载三相逆变器的电源和电流不平衡状态严重的时候，就会直接导致输出中线出现过热甚至烧断的情况。

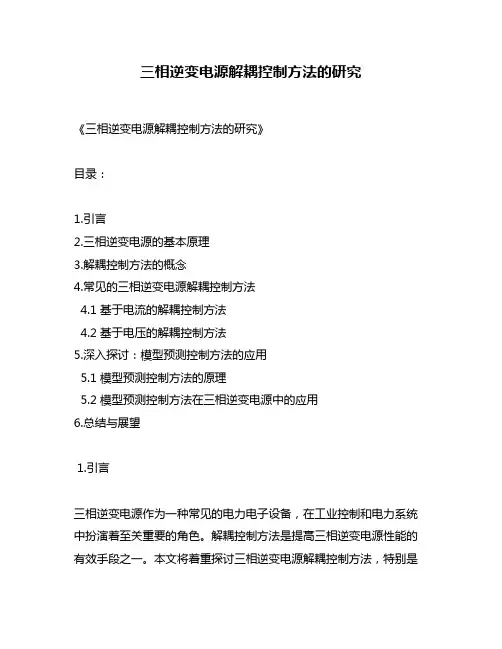

三相逆变电源解耦控制方法的研究《三相逆变电源解耦控制方法的研究》目录：1.引言2.三相逆变电源的基本原理3.解耦控制方法的概念4.常见的三相逆变电源解耦控制方法4.1 基于电流的解耦控制方法4.2 基于电压的解耦控制方法5.深入探讨：模型预测控制方法的应用5.1 模型预测控制方法的原理5.2 模型预测控制方法在三相逆变电源中的应用6.总结与展望1.引言三相逆变电源作为一种常见的电力电子设备，在工业控制和电力系统中扮演着至关重要的角色。

解耦控制方法是提高三相逆变电源性能的有效手段之一。

本文将着重探讨三相逆变电源解耦控制方法，特别是模型预测控制方法的研究现状和未来发展方向。

2.三相逆变电源的基本原理三相逆变电源是将直流电能转换为交流电能的重要装置。

其基本原理是通过逆变器将直流电源转换为三相交流电源输出。

在控制过程中，需要考虑到不同相之间的耦合效应，以确保电压和电流的平衡稳定。

为实现这一目标，解耦控制方法应运而生。

3.解耦控制方法的概念解耦控制方法是指在多变量系统中，通过对系统进行分解和协调控制，去除不同变量之间的耦合影响，从而实现每个变量的独立控制。

在三相逆变电源中，解耦控制方法可分为基于电流和基于电压的方法，以及近年来备受关注的模型预测控制方法。

4.常见的三相逆变电源解耦控制方法4.1 基于电流的解耦控制方法基于电流的解耦控制方法是通过对逆变器输出电流进行控制，达到解耦的目的。

常见的控制策略包括同步旋转坐标下的电流控制和功率控制。

这些方法在提高逆变器性能方面取得了显著成果，但在高动态响应和非线性控制方面仍有不足。

4.2 基于电压的解耦控制方法基于电压的解耦控制方法是通过在逆变器输出端进行电压控制，实现解耦效果。

常见的控制策略包括空间矢量调制和多重共振控制。

这些方法在提高输出电压质量和系统稳定性方面表现突出，但对电网扰动响应能力有待提高。

5.深入探讨：模型预测控制方法的应用5.1 模型预测控制方法的原理模型预测控制方法是一种基于系统模型的先进控制方法，通过对系统动态特性进行建模和预测，实现对系统状态的优化控制。

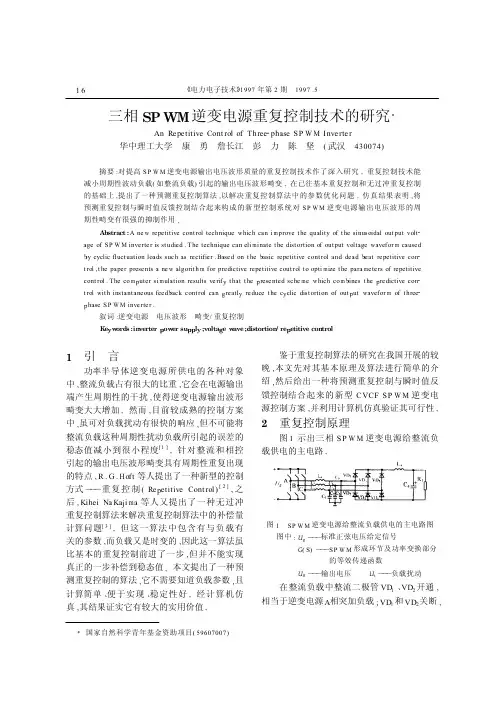

三相ΣΠΩΜ逆变电源重复控制技术的研究Ξ√ ≤ × 2 ≥°• √华中理工大学康勇詹长江彭力陈坚 武汉摘要 对提高≥°• 逆变电源输出电压波形质量的重复控制技术作了深入研究∀重复控制技术能减小周期性波动负载 如整流负载 引起的输出电压波形畸变∀在已往基本重复控制和无过冲重复控制的基础上 提出了一种预测重复控制算法 以解决重复控制算法中的参数优化问题∀仿真结果表明 将预测重复控制与瞬时值反馈控制结合起来构成的新型控制系统对≥°• 逆变电源输出电压波形的周期性畸变有很强的抑制作用∀Αβστραχτ: √ ∏ √ ∏ ∏ ∏ ∏ √ 2 ≥°• √ ∏ × ∏ ∏ ∏ √ √ ∏ ∏ ∏ ∏ √ √ 2 √ √ ∏ √ × ∏ ∏ ∏ √ √ 2 ∏ ∏ ∏ ∏ √ 2 ≥°• √叙词 逆变电源电压波形畸变 重复控制Κεψωορδσ:ινϖερτερποωερσυππλψ;ϖολταγεωαϖε;διστορτιον/ρεπετιτιϖεχοντρολ1引言功率半导体逆变电源所供电的各种对象中 整流负载占有很大的比重 它会在电源输出端产生周期性的干扰 使得逆变电源输出波形畸变大大增加∀然而 目前较成熟的控制方案中 虽可对负载扰动有很快的响应 但不可能将整流负载这种周期性扰动负载所引起的误差的稳态值减小到很小程度≈ ∀针对整流和相控引起的输出电压波形畸变具有周期性重复出现的特点 等人提出了一种新型的控制方式)))重复控制 √ ≤ ≈ 之后 等人又提出了一种无过冲重复控制算法来解决重复控制算法中的补偿量计算问题≈ ∀但这一算法中包含有与负载有关的参数 而负载又是时变的 因此这一算法虽比基本的重复控制前进了一步 但并不能实现真正的一步补偿到稳态值∀本文提出了一种预测重复控制的算法 它不需要知道负载参数 且计算简单!便于实现!稳定性好∀经计算机仿真 其结果证实它有较大的实用价值∀鉴于重复控制算法的研究在我国开展的较晚 本文先对其基本原理及算法进行简单的介绍 然后给出一种将预测重复控制与瞬时值反馈控制结合起来的新型≤∂≤ƒ≥°• 逆变电源控制方案 并利用计算机仿真验证其可行性∀2重复控制原理图 示出三相≥°• 逆变电源给整流负载供电的主电路∀图 ≥°• 逆变电源给整流负载供电的主电路图图中 Υ)))标准正弦电压给定信号Γ ≥ )))≥°• 形成环节及功率变换部分的等效传递函数Υ )))输出电压Υ )))负载扰动在整流负载中整流二极管∂⁄ !∂⁄ 开通 相当于逆变电源 相突加负载 ∂⁄ 和∂⁄ 关断5电力电子技术6 年第 期 Ξ国家自然科学青年基金资助项目相当于逆变电源 相突减负载 而负载中∂⁄ !∂⁄ 的开通和关断在电源的每个周期都会重复进行∀因此 当∂⁄ !∂⁄ 开关时 会在输出电压上产生扰动 这自然会增大输出电压波形的畸变率∀图 示出重复控制原理框图∀图 示出≥°• 逆变电源的工作波形∀不加重复控制时 受Υ 的影响 Υ 中有周期性的畸变 加重复控制后通过对误差的检测 计算出一个补偿量Υ 叠加在Υ 上 形成一个新的控制量Υ Υ 中叠加的Υ 部分用以补偿Υ 扰动所引起的电压跌落当Υ 很恰当时 可完全抵消Υ 的影响输出电压波形畸变就很小∀如果负载扰动的大小与周期不变 只要在每个周期中使用相同的Υ 就可使输出电压波形的误差完全被消除 这是用其它控制方式难以实现的∀图 ≥°• 逆变电源重复控制框图图 ≥°• 逆变电源工作波形不加重复控制 加重复控制由此可见重复控制实际上是一种补偿控制它根据整流及相控负载引起的输出电压误差在每个电源周期的相同位置重复出现这一特点 用一个周期性的补偿量来抵消周期性的扰动 以达到消除稳态误差的目的∀3 重复控制算法3 1 基本重复控制算法为了记忆前一周期中各时刻Υ 的值 在重复控制实用过程中 一般采用数字控制方式予以实现 各变量均为离散值∀这里假定逆变电源的数字控制系统中 每个周期内的采样次数固定为Ν Τ Τ式中 Τ)))信号周期Τ )))采样周期一个信号周期中不同采样周期内的变量值用下标κ来表示 如图 中Υ κ 表示给定信号在第κ个采样周期内的采样值如需区分不同信号周期中的值 则用另一个下标ϕ来表示∀如Υ κ,ϕ 表示第 个信号周期中第κ个采样点上Υ 的采样值 这里κ[Ν∀其它变量的离散值的表达方法同Υ∀图 重复控制中Υ 离散值表示方法根据以上定义 基本的重复控制算法可用下式表示Υ κ,ϕ)=Υ κ,ϕ)+Υ κ,ϕ)Υ κ,ϕ)=Υ κ,ϕ− ) +Χ #Υ κ+ ,ϕ− )Υ κ+ ,ϕ− )=Υ κ+ ,ϕ− ) −Υ κ+ ,ϕ−但并式中 Υ )))反馈电压Χ )))决定补偿量大小的系数式 可这样理解 在第ϕ 个信号周期的第κ 个采样点检测到有误差Υ κ ,ϕ就在第ϕ个信号周期中 根据误差的大小增加一个补偿量Χ Υ κ ,ϕ 到控制量Υ(κ,ϕ)中 且补偿量的调整采用积分形式 以确保误差为零时补偿量保持不变∀对式 做Ζ变换 可得Υ Ζ)=Υ Ζ)+ΥΖ)Υ Ζ)=Χ Ζ−(ν− )−Ζ−νΥ Ζ)Υ Ζ)=Υ Ζ)−Υ Ζ)( )式中 ν)))一个信号周期内的采样次数 ν Ν根据式 基本重复控制可用图 表示∀3 2 无过冲重复控制算法在基本的重复控制算法中对扰动的补偿三相≥°• 逆变电源重复控制技术的研究仅根据所检测到的误差来进行 靠补偿量的多次调整而逐步实现完全补偿∀无过冲重复控制是根据检测到的误差和系统模型 精确计算补偿量一次将扰动完全抵消 其框图见图∀图重复控制结构图图 无过冲重复控制框图图 中Γ 为控制系统前向通道的Ζ传递函数 它包括主电路及采样保持器∀ΓΖ 为Γ(Ζ)的反变换因此Υ Γ Ζ 就是补偿扰动误差所需的控制量 如果Γ(Ζ)足够精确 经重复控制的延迟 在下一信号周期的相应位置就可实现对扰动的全补偿∀这种无过冲控制在实际应用中也有缺陷 因为Γ(Ζ)中含有与负载有关的参数 而负载是畸变的 因此Γ(Ζ)不是精确模型实际上应用中只能采用欠补偿 然后通过积分逐步达到全补偿∀3 3 预测重复控制算法我们提出的预测重复控制算法是解决对扰动误差的恰当补偿∀这里的预测是指通过当前采样点以后的几个误差信息来判断负载的变化情况 如果负载变化趋势加重 则由误差可见输出电压变低如果误差减轻 则由误差可见输出电压变高 因此 可用当前采样点及之后的三个误差加权平均值来预测负载的变化情况 即Υ κ,ϕ Α Υ κ,ϕ Α Υκ ,ϕ Α Υκ ,ϕ式中 Α !Α !Α )))权系数为使重复控制对误差的补偿比较恰当 可将式 修改为Υ κ,ϕ Υ κ,ϕ Υ κ,ϕΥ κ,ϕ Υ κ,ϕ− Χ ≈Υ κ+ ,ϕ−Υ κ+ ,ϕ− Υ κ+ ,ϕ− Υ κ+ ,ϕ− Υ κ+ ,ϕ−式 中 Υ κ ,ϕ 为第ϕ 个信号周期中第κ 个采样点上对误差进行的如式 所定义的误差加权平均值∀这就是预测重复控制算法∀对式 ! 进行Ζ变换可得预测重复控制算法的Ζ域表达式Υ Υ ΥΥ Χ Ζ ν≈Υ ΥΥ Υ ΥΥΑ Α Ζ Α ΖΥ号周 根据式可给出图 所示的预测重复控制框图∀图 预测重复控制框图4 带重复控制的新型≥°• 逆变电源控制系统图 示出一种将重复控制与坐标变换!瞬时值反馈等技术结合起来构成新型全数字化≤∂≤ƒ逆变电源控制的系统框图∀这种方案既含有带坐标变换的瞬时值反馈控制系统的一系列优点≈ 又能通过重复控制来提高逆变电源对周期性扰动负载引起的输出电压波形畸变的抑制能力∀图 中Υ !Υ !Υ 为图 所示的三相逆变电源的输出电压瞬时值反馈信号 经过如下变换得到Υ 和ΥΥΥ根据 Ξτ Ξτ−ΠΞτΠΞτ Ξτ ΠΞτ Π ΥΥ Υ式中 Ξ)))角频率 Ξ Πφφ)))≤∂≤ƒ电源的工作频率5电力电子技术6 年第 期三相标准正弦信号经同样的变换之后 得到 2 坐标系的给定信号Υ 3和Υ 3 在 2轴分别经° 调节与预测重复控制补偿后 得到 2 坐标系下的控制信号Υ !Υ再通过空间矢量°• 算法≈ 可得到三相°• 控制信号Υ !Υ 和Υ ≤∀° 调节对输出电压的基波起主要的调节作用 预测重复控制则对周期性变化负载引起的输出电压的畸变起抑制作用∀图 带重复控制的新型≥°• 逆变电源控制系统框图5 仿真结果对主电路如图 所示 控制电路如图 所示的新型三相≥°• 逆变电源系统进行仿真时所用到的主要参数如下额定功率 Π ∂滤波电感 Λ Λ Λ 滤波电容 Χ Χ Χ Λƒ直流母线电压 Υ ∂输出频率 φΑ Α Α仿真中 为了更清晰地了解各变量的变化情况 将Υ !Υ !Υ 变换到Α Β静止坐标系下 以给出三相合成矢量的运行轨迹 合成矢量的计算公式为_Υ Π Υ ΠΥ当Υ !Υ !Υ≤为三相互差 β的标准正弦时 _的轨迹应该是一标准的园形≈ ∀图 示出不加重复控制 仅由° 调节器调节 逆变电源给整流负载供电时各电压矢量的轨迹∀此时给定电压矢量 _及控制电压矢量 _的轨迹均为园由于输出电压有较大畸变 _几乎为多边形∀图 示出逆变电源的输出电压及电流中一相瞬时值∀图不加重复控制时系统中各电压矢量轨迹图 不加重复控制时输出电压及电流波形图 示出加重复控制后逆变电源给整流负载供电时各电压矢量的轨迹∀此时给定电压矢量 _的轨迹仍为园 控制矢量 _的轨迹大幅度调整 使得输出电压矢量 _的轨迹重新恢复为近似园形∀图 示出此时输出电压及输出电流的波形∀由图可见 电压波形的失真较图 的大为减小∀图 加重复控制时系统中各电压矢量轨迹图 加重复控制时输出电压!电流波形下转第 页三相≥°• 逆变电源重复控制技术的研究致逆变失败∀因此 在整机调试时要注意他激引前角不要大于自激引前角太多 即τΒ稍大于τΒ较为合适∀选择合适的他激起动频率 可使起动成功率达 ∀给定恒反压时间τΒ一般在 Λ 左右 使输出中频电压和直流电压的比值为 ∗ ∀对于重炉 可使起动时给定反压时间τΒ大些 如 Λ 当自动跟踪成功后 自动变小而达到正常数值即 Λ 左右 实践证明效果良好∀参考文献林渭勋等 可控硅中频电源 北京 机械工业出版社黑龙江矿业学院机电研究所 晶闸管中频电源技术说明书 鸡西 黑龙江矿业学院出版社收稿日期 2 2收修改稿日期 2 2作者简介葛天孝 男 年 月生 副教授∀主要从事电力电子与微机测控技术的教学和研究工作∀刘成印 男 年 月生 副教授 正在攻读博士学位∀从事电力电子技术和微机测控技术的研究工作∀李国义 男 年 月生 副教授∀从事电力电子和微机测控技术的教学与研究工作∀李明学 男 年 月生 工程师∀从事电力电子和微机测控技术的研究工作∀上接第 页6结论重复控制是解决≤∂≤ƒ逆变电源给整流负载供电时波形畸变较大的有效手段∀本文提出的预测重复控制算法简单!有效∀仿真结果表明 将预测重复控制与瞬时值反馈控制结合起来构成的新型系统 可使周期性扰动负载引起的≥°• 逆变电源的输出电压波形畸变大为减小∀参考文献∏ • ≤ ƒ √ ⁄ × ⁄ ƒ ≤ 2 °• √ ∞∞∞ ≥χ ∗ × ∏ ∏ • √ ƒ ≤ °• √ • ≤ ƒ ∏ ∏ ∞∞∞ ≥χ × ° × √ • √ ∂ • √ °∞≤χ ∗康勇等 一种新型全数字化瞬时值反馈控制电源研究 船电技术康勇 高频大功率≥°• 逆变电源输出电压控制技术研究≈博士论文 华中理工大学收到初稿日期 2 2收到定稿日期 2 2作者简介康勇 男 年 月 博士 副教授∀主要从事电力电子技术及交流传动的教学与研究∀詹长江 男 年 月 博士生∀主要研究方向 电力电子技术及交流传动∀彭力 男 年 月 硕士 讲师∀主要从事电力电子技术的教学与研究∀陈坚 男 年 月 教授 博士生导师∀主要从事电力电子技术及交流传动的教学与研究∀ 5电力电子技术6 年第 期。

电流足以使保护熔断器熔断，因此逆变器电流一般都有输入缓冲电路。其工
作原理为：在输入端施加电压时，先通过缓冲电阻R0对电容充电，当电容电
压充到一定值时（比如540V），KM2吸合，将R0短路。只有在电阻R0短路
后，2三02相1/3/逆9 变电路才能启动工作。
5
四、三相逆变器电路原理 （一）主电路的组成
综合控制柜
2021/3/9
14
第五节 25T–2×35kVA＋12kVA逆变器的使用与故障
(一)使用中应注意的基本问题 1．必须注意输入DC600V和DC110V的极性不能接反。 2. 两个逆变器的输出不能并联，逆变器的输出三相禁止接入其他电源。 3．逆变器工作之前，最好能测量负载三相是否平衡，是否存在短路。 4．启动时先合DC110V控制电源再合主电源，停止时先断主电路电源，再断控制电 源，禁止工作中突然断开控制电源。 5．避免逆变器在空载输出情况下，突加全部空调负载（控制电源正常，空调主电 路开关由断开状态突然合闸）。 6．模拟量控制线、数字信号线和通信线采用屏蔽线，屏蔽层靠近逆变器的一端接 在控制电路的公共端（COM），另一端悬空。 7．开关量、控制信号线可以不用屏蔽线，但同一信号的进出两根线尽可能使绞在 一起。 8．两台逆变器分别接地，不允许两逆变器的地线连接后在接地
四、三相逆变器电路原理 （一）主电路的组成
5．交流滤波电路
由L1～L3和C1～C3组成，主要是将逆变器输出的PWM波变成准正弦波。早
期的逆变器输出波形PWM波，谐波含量高，很多负载无法适应。根据铁道
部新的技术条件要求，25T客车使用的逆变器输出为正弦波。由于驱动和保
护技术的不断完善，使逆变器的调制频率提高，最高可达到6k～8k，因而滤
4．桥式三相逆变电路

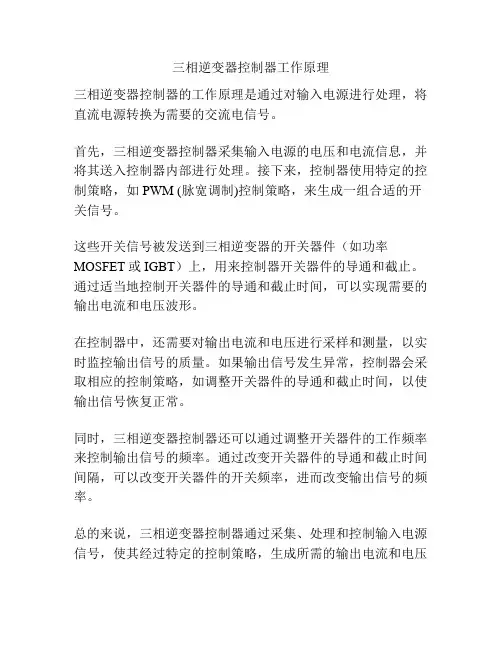

三相逆变器控制器工作原理
三相逆变器控制器的工作原理是通过对输入电源进行处理，将直流电源转换为需要的交流电信号。

首先，三相逆变器控制器采集输入电源的电压和电流信息，并将其送入控制器内部进行处理。

接下来，控制器使用特定的控制策略，如PWM (脉宽调制)控制策略，来生成一组合适的开关信号。

这些开关信号被发送到三相逆变器的开关器件（如功率MOSFET或IGBT）上，用来控制器开关器件的导通和截止。

通过适当地控制开关器件的导通和截止时间，可以实现需要的输出电流和电压波形。

在控制器中，还需要对输出电流和电压进行采样和测量，以实时监控输出信号的质量。

如果输出信号发生异常，控制器会采取相应的控制策略，如调整开关器件的导通和截止时间，以使输出信号恢复正常。

同时，三相逆变器控制器还可以通过调整开关器件的工作频率来控制输出信号的频率。

通过改变开关器件的导通和截止时间间隔，可以改变开关器件的开关频率，进而改变输出信号的频率。

总的来说，三相逆变器控制器通过采集、处理和控制输入电源信号，使其经过特定的控制策略，生成所需的输出电流和电压
波形。

这样，三相逆变器控制器能够将直流电源转换为需要的交流电信号，以满足特定的应用需求。

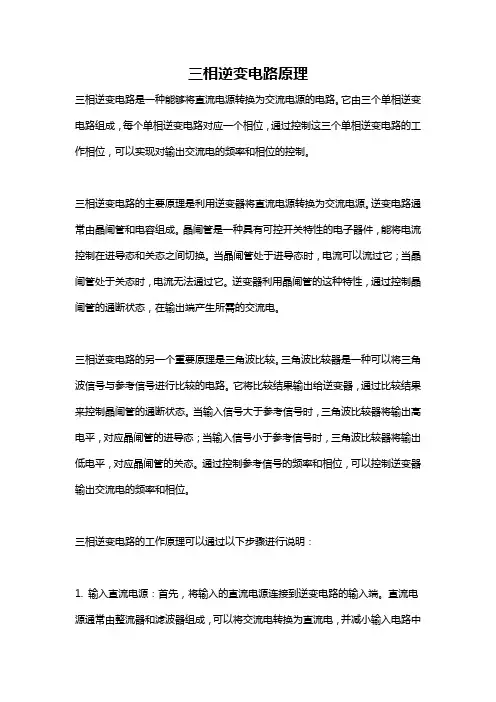

三相逆变电路原理三相逆变电路是一种能够将直流电源转换为交流电源的电路。

它由三个单相逆变电路组成，每个单相逆变电路对应一个相位，通过控制这三个单相逆变电路的工作相位，可以实现对输出交流电的频率和相位的控制。

三相逆变电路的主要原理是利用逆变器将直流电源转换为交流电源。

逆变电路通常由晶闸管和电容组成。

晶闸管是一种具有可控开关特性的电子器件，能将电流控制在进导态和关态之间切换。

当晶闸管处于进导态时，电流可以流过它；当晶闸管处于关态时，电流无法通过它。

逆变器利用晶闸管的这种特性，通过控制晶闸管的通断状态，在输出端产生所需的交流电。

三相逆变电路的另一个重要原理是三角波比较。

三角波比较器是一种可以将三角波信号与参考信号进行比较的电路。

它将比较结果输出给逆变器，通过比较结果来控制晶闸管的通断状态。

当输入信号大于参考信号时，三角波比较器将输出高电平，对应晶闸管的进导态；当输入信号小于参考信号时，三角波比较器将输出低电平，对应晶闸管的关态。

通过控制参考信号的频率和相位，可以控制逆变器输出交流电的频率和相位。

三相逆变电路的工作原理可以通过以下步骤进行说明：1. 输入直流电源：首先，将输入的直流电源连接到逆变电路的输入端。

直流电源通常由整流器和滤波器组成，可以将交流电转换为直流电，并减小输入电路中的电压波动。

2. 三角波比较器：逆变器通过三角波比较器来产生控制信号。

三角波信号的频率和相位与期望的输出交流电的频率和相位相匹配。

参考信号通常是由控制电路生成的。

3. 控制晶闸管：根据三角波比较器的输出信号，控制晶闸管的通断状态。

当输出信号为高电平时，晶闸管进入导通状态，电流可以通过它。

当输出信号为低电平时，晶闸管进入关断状态，电流无法通过它。

4. 输出交流电：根据控制信号，逆变器控制晶闸管的通断状态，从而将直流电源转换为交流电源。

三相逆变电路中的每个单相逆变电路分别控制一个相位的输出交流电。

通过控制晶闸管的通断状态，三相逆变电路可以实现对输出交流电的频率和相位的控制。

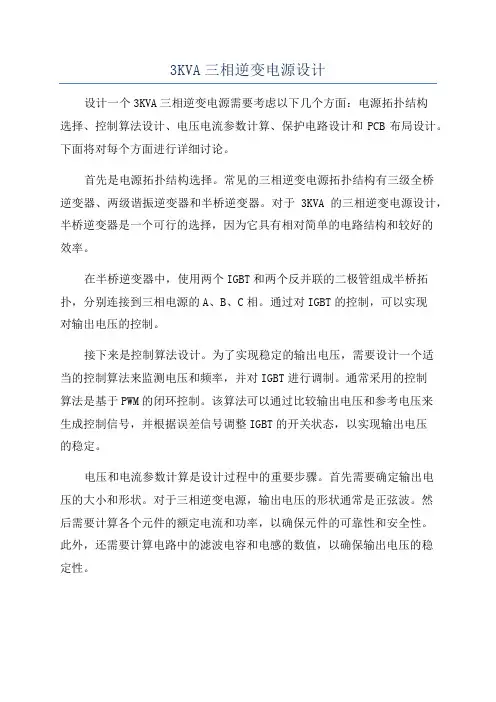

3KVA三相逆变电源设计设计一个3KVA三相逆变电源需要考虑以下几个方面：电源拓扑结构选择、控制算法设计、电压电流参数计算、保护电路设计和PCB布局设计。

下面将对每个方面进行详细讨论。

首先是电源拓扑结构选择。

常见的三相逆变电源拓扑结构有三级全桥逆变器、两级谐振逆变器和半桥逆变器。

对于3KVA的三相逆变电源设计，半桥逆变器是一个可行的选择，因为它具有相对简单的电路结构和较好的效率。

在半桥逆变器中，使用两个IGBT和两个反并联的二极管组成半桥拓扑，分别连接到三相电源的A、B、C相。

通过对IGBT的控制，可以实现对输出电压的控制。

接下来是控制算法设计。

为了实现稳定的输出电压，需要设计一个适当的控制算法来监测电压和频率，并对IGBT进行调制。

通常采用的控制算法是基于PWM的闭环控制。

该算法可以通过比较输出电压和参考电压来生成控制信号，并根据误差信号调整IGBT的开关状态，以实现输出电压的稳定。

电压和电流参数计算是设计过程中的重要步骤。

首先需要确定输出电压的大小和形状。

对于三相逆变电源，输出电压的形状通常是正弦波。

然后需要计算各个元件的额定电流和功率，以确保元件的可靠性和安全性。

此外，还需要计算电路中的滤波电容和电感的数值，以确保输出电压的稳定性。

保护电路设计是保证电源安全和可靠性的重要组成部分。

常见的保护电路包括过流保护、过压保护、欠压保护和过温保护等。

这些保护电路可以在故障情况下及时断开电源，以避免元件的损坏。

最后是PCB布局设计。

PCB布局的合理性对电源的性能和可靠性有着重要的影响。

在设计过程中，应尽量减少信号线和功率线的交叉，以降低干扰。

同时，还应注重元件的散热，避免过热造成故障。

综上所述，设计一个3KVA三相逆变电源需要考虑电源拓扑结构选择、控制算法设计、电压电流参数计算、保护电路设计和PCB布局设计等方面。

这些方面的综合考虑可以保证电源的性能和可靠性。

一、引言： (2)二、交-直-交变压变频器的基本结构 (2)1、三相电压型桥式逆变电路拓扑图 (3)2、交-直-交变压变频器的工作原理 (3)三、三相电压型桥式逆变电路的Simulink建立及模型： 4四、仿真参数及仿真波形设置： (5)1．对脉冲触发器进行参数设置： (5)2. 用subplot作图： (6)3.仿真波形： (7)五、实验结果及分析： (13)六、结论及拓展： (13)七、设计心得： (14)八、参考文献： (14)交-直-交变压变频器中逆变器的仿真一、引言：逆变器也称逆变电源，是一种可将直流电变换为一定频率下交流电的装置。

相对于整流器将交流电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的交流电，称为DC-AC变换。

这是与整流相反的变换，因而称为逆变。

逆变电路的作用是将直流电压转换成梯形脉冲波，经低通滤波器滤波后，从而使负载上得到的实际电压为正弦波。

现代逆变技术的种类很多，可以按照不同的形式进行分类。

其主要的分类方式如下：1) 按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。

2) 按逆变器输出能量的去向，可分为有源逆变和无源逆变。

3) 按逆变主电路的形式，可分为单端式、推挽式、半桥式和全桥式逆变。

4) 按逆变主开关器件的类型，可分为晶闸管逆变、晶体管逆变、场效应管逆变等等。

5) 按输出稳定的参量，可分为电压型逆变和电流型逆变。

6) 按输出电压或电流的波形，可分为正弦波输出逆变和非正弦波输出逆变。

7) 按控制方式，可分为调频式(PFM)逆变和调脉宽式(PWM)逆变。

日常生活中使用的电源大都为单相交流电，而在工业生产中，由于诸多电力能量特殊要求的电气设备均需要使用三相交流电，例如三相电动机。

随着科技的日新月异，很多设备业已小型化，许多原来工厂中使用的大型三相电气设备都被改进为体积小、耗能低且便于携带的小型设备。

尽管这些设备外形发生了很大的变化，其使用的电源类型——三相交流电却始终无法被取代。

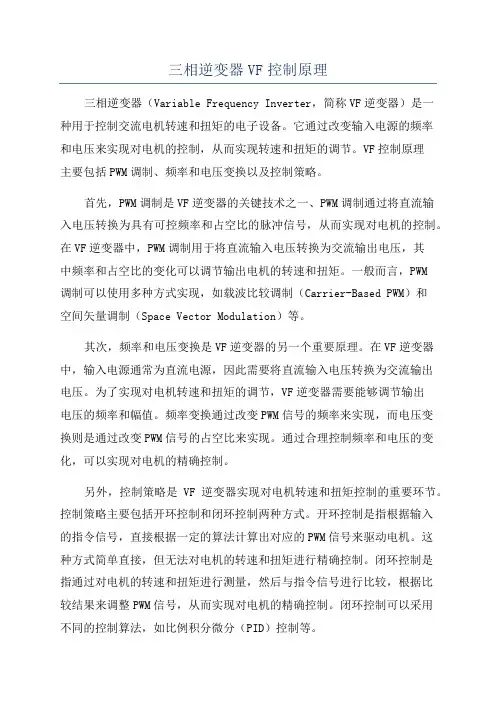

三相逆变器VF控制原理三相逆变器（Variable Frequency Inverter，简称VF逆变器）是一种用于控制交流电机转速和扭矩的电子设备。

它通过改变输入电源的频率和电压来实现对电机的控制，从而实现转速和扭矩的调节。

VF控制原理主要包括PWM调制、频率和电压变换以及控制策略。

首先，PWM调制是VF逆变器的关键技术之一、PWM调制通过将直流输入电压转换为具有可控频率和占空比的脉冲信号，从而实现对电机的控制。

在VF逆变器中，PWM调制用于将直流输入电压转换为交流输出电压，其中频率和占空比的变化可以调节输出电机的转速和扭矩。

一般而言，PWM调制可以使用多种方式实现，如载波比较调制（Carrier-Based PWM）和空间矢量调制（Space Vector Modulation）等。

其次，频率和电压变换是VF逆变器的另一个重要原理。

在VF逆变器中，输入电源通常为直流电源，因此需要将直流输入电压转换为交流输出电压。

为了实现对电机转速和扭矩的调节，VF逆变器需要能够调节输出电压的频率和幅值。

频率变换通过改变PWM信号的频率来实现，而电压变换则是通过改变PWM信号的占空比来实现。

通过合理控制频率和电压的变化，可以实现对电机的精确控制。

另外，控制策略是VF逆变器实现对电机转速和扭矩控制的重要环节。

控制策略主要包括开环控制和闭环控制两种方式。

开环控制是指根据输入的指令信号，直接根据一定的算法计算出对应的PWM信号来驱动电机。

这种方式简单直接，但无法对电机的转速和扭矩进行精确控制。

闭环控制是指通过对电机的转速和扭矩进行测量，然后与指令信号进行比较，根据比较结果来调整PWM信号，从而实现对电机的精确控制。

闭环控制可以采用不同的控制算法，如比例积分微分（PID）控制等。

综上所述，三相逆变器VF控制原理包括PWM调制、频率和电压变换以及控制策略。

这些原理相互配合，通过调节输入电源的频率和电压来实现对电机转速和扭矩的控制。

地铁动车组三相辅助逆变器电源Three 2phase Auxiliary Inverter Power Supply Applied to Subway Vehicle 广州地铁运营公司　陈国清　(广州　510380) 12脉冲控制技术广泛应用于电压源逆变器(VSI ),其开关频率只为基波的3～5倍,却可获得优良的正弦波输出。

由于开关频率低,使得它特别适用于要求电磁干扰(EM I )和损耗很低或基波频率较高的大容量逆变器中。

正常输出功率为75kW 的广州地铁动车组三相辅助电源静止逆变器采用的就是这种技术。

1　地铁辅助逆变器主要规格正常输入电压:1500V ;正常输入电压范围:1000～1800V ;最小/最大工作电压范围:950/1900V ;瞬态抑制:根据IEC411-5;原理:12脉冲IG B T 逆变器;正常交流输出电压:3×380V (±5%),有中点;频率:50Hz (±0.1%);正常输出功率:75kW ;最大输出功率:150kW (5秒);电隔离:由变压器实现;输出波形:正弦波;波形畸变:<15%有效值;总效率:>90%(1500V 满负载)。

2　逆变器主电路结构主电路结构如图1所示。

图1　辅助逆变器主电路图3　12脉冲逆变器基本构成12脉冲逆变器的基本构成如图2所示。

它主要由逆变桥和输出变压器两部分组成。

逆变桥部分由两个结构一样的三相逆变桥组成,两个逆变桥均由有30°相位移的脉冲控制,使得两个输出变压器上的波形也有30°的相位移。

输出变压器的典型连接如图2所示,Dy 型变压器T 1和Dz 型变压器T 2的初级都是三角形连接,T 2的次级采用之字形连接,然后与T 1的次级串联输出。

六个电压输出相对于直流负端都具有相同的波形,都是周期为T ,幅度为0或1/2E 的周期波,这些周期波含有不连续谐波。

两个输出变压器均具有同样的额定容量和电压变比,因此,T 1次级的匝数应为T 2次级的3倍。

三相逆变器的工作原理
三相逆变器是将直流电能转换为交流电能的装置。

其工作原理如下：
1. 输入直流电源：将直流电源连接到逆变器的输入端，提供输入直流电能。

通常，该直流电源可以是太阳能电池组、风力发电机等。

2. 控制电路：逆变器内部设有控制电路，用于监测输入直流电源的电压和电流，并根据需要进行调整和控制。

3. 桥式整流器：直流电能通过桥式整流器转换为脉冲直流电压。

桥式整流器通常由四个开关管组成，通过控制不同的开关状态，可以实现输入直流电能的整流和控制。

4. 滤波器：通过滤波器，将脉冲直流电压转换为平滑的直流电压，去除其中的脉冲成分，使得输出电流更加稳定。

5. 逆变器桥：将平滑的直流电压经过逆变器桥转换为交流电压。

逆变器桥通常由四个开关管组成，根据不同的开关状态，可以实现直流电压到交流电压的转换。

6. 输出滤波器：逆变器桥输出的交流电压可能存在一些噪声和谐波成分，通过输出滤波器对其进行滤波和去除，使得输出电压更加纯净。

7. 输出交流电源：经过上述步骤后，逆变器将直流电能转换为
稳定的交流电能，输出到负载端供电使用。

负载可以是家庭电器、电动机等。

需要注意的是，三相逆变器的工作过程需要通过控制电路对开关管的状态进行精确控制，以实现稳定的输出。

同时，逆变器内部还要考虑电流、电压等保护措施，以确保安全和稳定性。

三相逆变电路工作原理
三相逆变电路是一种将直流电转换为交流电的装置。

其基本工作原理如下：
1. 输入直流电源：将直流电源接入到三相逆变电路的输入端。

直流电源可以是电池、整流器输出的直流电或其他的直流电源。

2. 桥式逆变器：通过桥式逆变器将输入的直流电转换为交流电。

桥式逆变器由六个开关器件组成，分为两组。

每一组分别由三个开关器件组成，这三个开关器件的导通与否决定了对应输出端的电压极性。

3. 控制信号：通过控制信号来控制桥式逆变器中的开关器件的导通与否。

通常使用PWM（脉宽调制）技术来生成控制信号，通过调整脉冲的宽度和频率来控制开关器件的导通时间和间隔，从而控制输出交流电的频率和幅值。

4. 输出交流电：当控制信号经过桥式逆变器控制了开关器件的导通与否后，输出端将得到一组近似正弦波形的交流电。

输出的交流电频率和幅值由控制信号决定。

总体来说，三相逆变电路通过桥式逆变器将输入的直流电转换为输出的交流电，通过控制器控制开关器件的导通与否，从而实现对输出交流电的频率和幅值的控制。

三相pwm逆变器工作原理
三相PWM逆变器是一种将直流电源变换为三相交流电源的电子装置。

它采用了PWM（脉宽调制）技术来控制输出的电压和频率。

工作原理如下：
1. 输入直流电源通过整流电路进行滤波，将直流电源转换为稳定的直流电压。

2. 控制电路根据输入的控制信号，通过三相桥臂中的IGBT （绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）开关元件来控制电流的流向和大小。

3. 控制电路根据输入的控制信号生成PWM信号，将其发送给三相桥臂中的开关元件，以控制每个开关元件的导通时间和断开时间。

4. 通过不同的PWM信号控制方式，可以调整输出电压的幅值和频率。

一般情况下，采用空间矢量调制（SVPWM）方式，将三相PWM信号转换成一个类似正弦波的输出电压。

5. 输出的交流电压通过滤波电路平滑处理，得到稳定的三相交流电源。

三相PWM逆变器的工作原理可以通过调节控制信号的幅值和频率，实现对输出电压的精确控制。

它在工业应用中广泛应用于变频调速、电力传输和分布式发电等领域。

三相逆变原理三相逆变器是一种将直流电转换为交流电的装置，它在工业生产和电力系统中起着至关重要的作用。

三相逆变原理是指通过逆变器将直流电源转换为三相交流电源的工作原理。

在工业控制系统中，三相逆变器广泛应用于电机驱动、电力调节和电力质量改善等领域。

三相逆变原理的基本工作原理是利用逆变器将直流电源转换为交流电源。

逆变器是由晶闸管、场效应管、绝缘栅双极晶体管等器件组成的电子开关装置，通过控制这些开关器件的通断，可以实现对直流电源的逆变操作。

在三相逆变器中，通常采用的是全桥式逆变电路，通过对三相电压的控制，实现对输出交流电压的调节。

三相逆变原理的核心是控制逆变器的开关器件，实现对电压和频率的精确控制。

在逆变器中，通过PWM（脉宽调制）技术，可以实现对输出交流电压的精确调节，从而满足不同工况下的电力需求。

此外，逆变器还可以通过控制电流反馈回路，实现对输出电流的精确控制，保证系统的稳定运行。

三相逆变原理的应用非常广泛，它不仅可以将直流电源转换为三相交流电源，还可以实现对交流电压和频率的精确调节。

在电机驱动系统中，三相逆变器可以实现对电机转速的精确控制，满足不同负载下的工作要求。

在电力调节系统中，三相逆变器可以实现对电网功率的调节，提高电网的稳定性和可靠性。

在电力质量改善领域，三相逆变器可以实现对电力波形的精确调节，提高电力系统的质量和稳定性。

总之，三相逆变原理是一种将直流电源转换为三相交流电源的重要技术，它在工业生产和电力系统中具有广泛的应用前景。

通过对逆变器的精确控制，可以实现对电压、电流和频率的精确调节，满足不同工况下的电力需求，提高系统的稳定性和可靠性。

随着电力电子技术的不断发展，三相逆变原理将会在更多领域发挥重要作用，推动工业生产和电力系统的发展进步。

试论基于SVPWM技术的三相变频变幅逆变电源摘要：在现在国内模拟电源领域，模拟电源仍是一个正在持续发展的阶段，大家在摸索着前进，故模拟电源在使用过程中存在许多问题，本文从空间矢量脉宽调制算法出发，试论一种基于 SVPWM 技术的三相变频变幅逆变电源。

通过对此实验结果的相关测试参数表明，基于 SVPWM 技术的三相变频变幅逆变电源不仅提高了电流的电压，也同时降低了相关器件的损耗。

由此可见，基于SVPWM技术的三相变频变幅逆变电源具有着非常好的发展前景。

关键词：SVPWM技术三相变频变幅逆变电源;引言随着中国经济的发展，更加重视可持续发展，对环境要求越来越高，推崇低碳、绿色、环保。

所以像基于SVPWM技术的三相变频变幅逆变电源这种新兴技术是重点研究对象，因为该技术的广泛运用可以实现更低的能量消耗和更高的使用效率，一旦投入使用，也将实现更高的经济价值。

所以，该技术值得大力投入人力和物力研究。

1、SVPWM技术简介SVPWM是近几年新兴发展的一种电源控制方法，这种电源控制方式主要是由特定的六个不同功率的开关元件组成的逆变器，再由这些功率元件组成独特的开关模式。

这种开关模式产生的调制波，是目前可以正常传输的电流波中最理想的正弦波形。

因为它的矢量PWM与之前研究输出的正弦PWM存在着很大的不同，它的出发点是三相输出电压的整体效果，与传统的SPWM技术相比较，其组成的电流波形和电机转矩脉动都得到了很大的改善，旋转磁场也更加理想化，它很大程度的提高整个直流母线电流电压的使用效率，而且更加容易实现信息化。

同时SVPWM技术可以实现每个小区间的开关每次开关时只需要一个器件，所以可以降低开关的损耗；再者SVPWM技术是利用电压空间矢量直接生成三相PWM波，计算简单。

SVPWM技术使用的逆变器输出线电压基波最大值为直流侧电压，比一般的SPWM逆变器输出电压高15%。

2、总体方案SVPWM 主要依据于平均值等效原理，即在一个开关周期内通过对基本电压矢量加以组合，使其平均值与既定电压矢量相等。
