三相逆变器用开关电源的设计

三相电压源型逆变电路原理
三相电压源型逆变电路是一种基于三相交流电源的逆变电路，通过将三相交流电源转换为直流电源，并利用逆变电路将直流电源转换为交流电源，从而实现对交流负载的供电。

该电路的原理是基于三相桥式整流电路和三相逆变器电路的结合，通过三相桥式整流电路将三相电源转换为直流电源，并通过三相逆变器电路将直流电源转换为交流电源，实现对交流负载的供电。

在三相桥式整流电路中，三相电源通过三相桥式整流电路中的六个二极管进行整流，将交流电源转换为直流电源。

在三相逆变器电路中，直流电源通过三相逆变器电路中的六个开关管进行逆变，将直流电源转换为交流电源，并将其输出到负载上。

三相电压源型逆变电路具有输出电压幅值高、输出电压纹波小、输出功率大等优点，广泛应用于工业自动化控制、电力电子、交通运输等领域。

- 1 -。

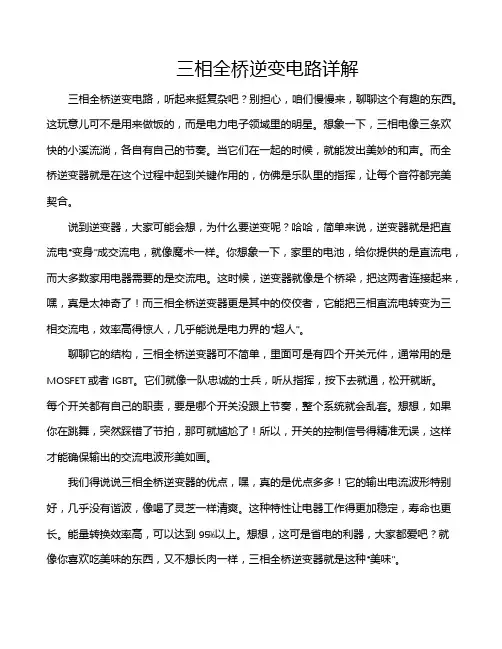

三相全桥逆变电路详解三相全桥逆变电路，听起来挺复杂吧？别担心，咱们慢慢来，聊聊这个有趣的东西。

这玩意儿可不是用来做饭的，而是电力电子领域里的明星。

想象一下，三相电像三条欢快的小溪流淌，各自有自己的节奏。

当它们在一起的时候，就能发出美妙的和声。

而全桥逆变器就是在这个过程中起到关键作用的，仿佛是乐队里的指挥，让每个音符都完美契合。

说到逆变器，大家可能会想，为什么要逆变呢？哈哈，简单来说，逆变器就是把直流电“变身”成交流电，就像魔术一样。

你想象一下，家里的电池，给你提供的是直流电，而大多数家用电器需要的是交流电。

这时候，逆变器就像是个桥梁，把这两者连接起来，嘿，真是太神奇了！而三相全桥逆变器更是其中的佼佼者，它能把三相直流电转变为三相交流电，效率高得惊人，几乎能说是电力界的“超人”。

聊聊它的结构，三相全桥逆变器可不简单，里面可是有四个开关元件，通常用的是MOSFET或者IGBT。

它们就像一队忠诚的士兵，听从指挥，按下去就通，松开就断。

每个开关都有自己的职责，要是哪个开关没跟上节奏，整个系统就会乱套。

想想，如果你在跳舞，突然踩错了节拍，那可就尴尬了！所以，开关的控制信号得精准无误，这样才能确保输出的交流电波形美如画。

我们得说说三相全桥逆变器的优点，嘿，真的是优点多多！它的输出电流波形特别好，几乎没有谐波，像喝了灵芝一样清爽。

这种特性让电器工作得更加稳定，寿命也更长。

能量转换效率高，可以达到95%以上。

想想，这可是省电的利器，大家都爱吧？就像你喜欢吃美味的东西，又不想长肉一样，三相全桥逆变器就是这种“美味”。

再说说应用，三相全桥逆变器可用的地方可多了，风能发电、太阳能发电、还有电动汽车充电等等，真是无所不在。

想象一下，阳光照射下，太阳能电池板收集的能量，通过逆变器转变成交流电，供给你的家，嘿，生活多美好！而电动汽车的充电桩，更是离不开它，让你在路上畅行无阻，真是现代科技的奇迹。

这个系统也有点小麻烦，比如控制复杂性就高了，设计的时候可得小心翼翼，不能马虎哦。

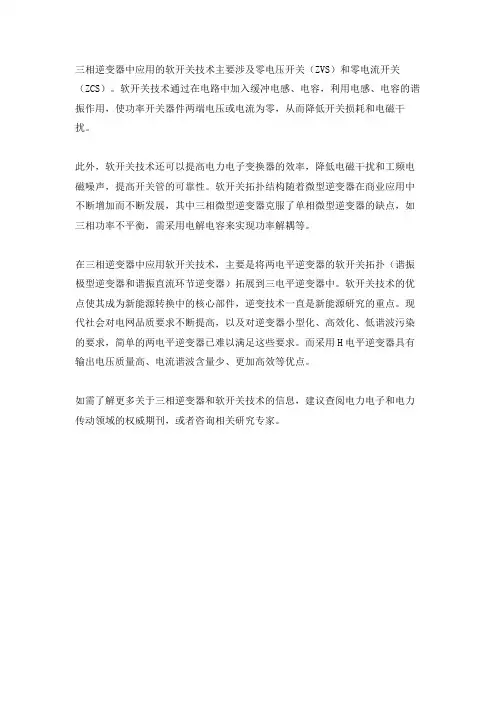

三相逆变器中应用的软开关技术主要涉及零电压开关（ZVS）和零电流开关（ZCS）。

软开关技术通过在电路中加入缓冲电感、电容，利用电感、电容的谐振作用，使功率开关器件两端电压或电流为零，从而降低开关损耗和电磁干扰。

此外，软开关技术还可以提高电力电子变换器的效率，降低电磁干扰和工频电磁噪声，提高开关管的可靠性。

软开关拓扑结构随着微型逆变器在商业应用中不断增加而不断发展，其中三相微型逆变器克服了单相微型逆变器的缺点，如三相功率不平衡，需采用电解电容来实现功率解耦等。

在三相逆变器中应用软开关技术，主要是将两电平逆变器的软开关拓扑（谐振极型逆变器和谐振直流环节逆变器）拓展到三电平逆变器中。

软开关技术的优点使其成为新能源转换中的核心部件，逆变技术一直是新能源研究的重点。

现代社会对电网品质要求不断提高，以及对逆变器小型化、高效化、低谐波污染的要求，简单的两电平逆变器已难以满足这些要求。

而采用H电平逆变器具有输出电压质量高、电流谐波含量少、更加高效等优点。

如需了解更多关于三相逆变器和软开关技术的信息，建议查阅电力电子和电力传动领域的权威期刊，或者咨询相关研究专家。

三相电压型SPWM逆变器设计一、设计原理：三相电压型SPWM逆变器由一个直流输入端和一个交流输出端组成。

其主要原理是将直流电压转换为较高频率的脉冲宽度调制信号，然后通过逆变桥电路将直流电压转换为交流电压。

在逆变桥电路中，通过控制三相负载端的三个开关管的开关状态，可以实现对输出电压幅值、频率和相位的控制。

二、设计步骤：1.选择逆变桥电路拓扑：逆变桥电路有多种不同的拓扑结构，如全桥、半桥等，需要根据具体需求来选择合适的拓扑结构，一般来说，全桥结构应用较为广泛。

2.数据采样和计算：通过采样电路获取输入电流和输出电压的实时数据，并进行运算和控制。

一般需要采用高速的模数转换器（ADC）进行数据采集，并使用微控制器或数字信号处理器（DSP）进行计算和控制。

3.正弦脉宽调制（PWM）：通过正弦脉宽调制技术，将直流电压转换为脉冲宽度调制信号。

正弦脉宽调制技术是一种通过比较三角波和参考正弦波来确定开关管的开关状态的方法，其核心思想是让输出电压的波形尽可能接近正弦波形。

4.控制逆变桥电路开关状态：通过控制逆变桥电路中的三个开关管的开关状态，可以实现对输出电压的控制。

一般来说，可以采用脉冲宽度调制技术控制开关管的开关时间，从而改变输出电压的幅值和频率。

5.输出滤波：由于逆变器输出为脉冲宽度调制信号，需要进行滤波处理，以减小输出电压的谐波含量，并使其接近纯正弦波形。

常用的滤波器包括LC滤波器和LCL滤波器。

6.过流、过压保护：为了保护逆变器和负载，需要设计过流和过压保护电路，并将其集成到逆变器中。

总结：通过以上的步骤，就可以设计出一款三相电压型SPWM逆变器。

设计时需要根据具体需求选择逆变桥电路拓扑、采集数据并进行计算，使用正弦脉宽调制技术控制开关管的开关状态，进行输出滤波，并设计过流、过压保护电路。

这些步骤需要结合电力电子、控制系统和信号处理等多个领域的知识和技术。

3KVA三相逆变电源设计设计一个3KVA三相逆变电源需要考虑以下几个方面：电源拓扑结构选择、控制算法设计、电压电流参数计算、保护电路设计和PCB布局设计。

下面将对每个方面进行详细讨论。

首先是电源拓扑结构选择。

常见的三相逆变电源拓扑结构有三级全桥逆变器、两级谐振逆变器和半桥逆变器。

对于3KVA的三相逆变电源设计，半桥逆变器是一个可行的选择，因为它具有相对简单的电路结构和较好的效率。

在半桥逆变器中，使用两个IGBT和两个反并联的二极管组成半桥拓扑，分别连接到三相电源的A、B、C相。

通过对IGBT的控制，可以实现对输出电压的控制。

接下来是控制算法设计。

为了实现稳定的输出电压，需要设计一个适当的控制算法来监测电压和频率，并对IGBT进行调制。

通常采用的控制算法是基于PWM的闭环控制。

该算法可以通过比较输出电压和参考电压来生成控制信号，并根据误差信号调整IGBT的开关状态，以实现输出电压的稳定。

电压和电流参数计算是设计过程中的重要步骤。

首先需要确定输出电压的大小和形状。

对于三相逆变电源，输出电压的形状通常是正弦波。

然后需要计算各个元件的额定电流和功率，以确保元件的可靠性和安全性。

此外，还需要计算电路中的滤波电容和电感的数值，以确保输出电压的稳定性。

保护电路设计是保证电源安全和可靠性的重要组成部分。

常见的保护电路包括过流保护、过压保护、欠压保护和过温保护等。

这些保护电路可以在故障情况下及时断开电源，以避免元件的损坏。

最后是PCB布局设计。

PCB布局的合理性对电源的性能和可靠性有着重要的影响。

在设计过程中，应尽量减少信号线和功率线的交叉，以降低干扰。

同时，还应注重元件的散热，避免过热造成故障。

综上所述，设计一个3KVA三相逆变电源需要考虑电源拓扑结构选择、控制算法设计、电压电流参数计算、保护电路设计和PCB布局设计等方面。

这些方面的综合考虑可以保证电源的性能和可靠性。

三相电压逆变器原理图
三相电压逆变器原理图如下：
[原理图]
根据原理图中的电路连接，三相电压逆变器主要由三个部分组成：输入滤波电路、逆变桥电路和输出滤波电路。

输入滤波电路主要由电容器和电感器组成，用于滤除输入电压中的高频噪声和干扰信号，保证逆变器工作的稳定性和可靠性。

逆变桥电路是三相逆变器的核心部分，由六个可控开关管（如IGBT）组成，分别为上下桥臂。

通过控制开关管的导通和关断，可以实现三相电压的逆变。

输出滤波电路主要由电感器和电容器组成，用于滤除逆变后输出电压中的高频谐波，提高逆变器输出电压的纯度和稳定性。

逆变器工作过程中，输入三相电压经过输入滤波电路进入逆变桥电路，在逆变桥电路的控制下，经过逆变和开关操作，将输入的直流电压逆变为输出的交流电压。

最后，输出电压经过输出滤波电路进行滤波处理，得到稳定的三相交流电压输出。

通过以上电路连接和工作过程，三相电压逆变器能够将直流电压转换为交流电压，实现在三相系统中的能量传送和使用。

三相逆变器电路原理和工作过程图文说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电网负载平衡要求和用电负载性质等的限制，容量一般都在100kV A以下，大容量的逆变电路大多采用三相形式。

三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。

1.三相电压型逆变器。

电压型逆变器就是逆变电路中的输入直流能量由一个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，而电流波形取决于实际的负载阻抗。

三相电压型逆变器的基本电路如图6-15所示。

该电路主要由6只功率开关器件和6只续流二板管以及带中性点的直流电源构成。

图中负载L和R表示三相负载的各路相电感和相电阻。

图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作用下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。

控制电路输出的开关控制信号可以是方波、阶梯波、脉宽调制方波、脉宽调制三角波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。

普通方波和被正弦波调制的方波的区别如图6-16所示，与普通方波信号相比，被调制的方波信号是按照正弦波规律变化的系列方波信号，即普通方波信号是连续导通的，而被调制的方波信号要在正弦波调制的周期内导通和关断N次。

方波调制波形图6-16 方波与被调制方波波形示意图2.三相电流型逆变器。

电流型逆变器的直流输入电源是一个恒定的直流电流源，需要调制的是电流，若一个矩形电流注入负载，电压波形则是在负载阻抗的作用下生成的。

在电流型逆变器中，有两种不同的方法控制基波电流的幅值，一种方法是直流电流源的幅值变化法，这种万法使得交流电输出侧的电流控制比较简单；另一种方法是用脉宽调制来控制基波电流。

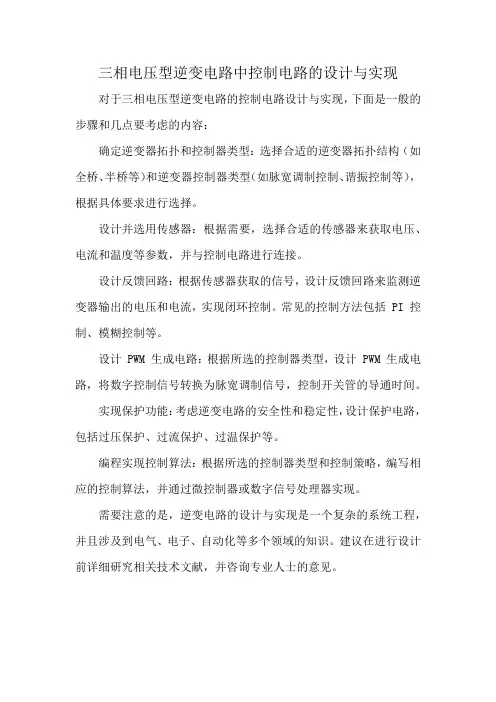

三相电压型逆变电路中控制电路的设计与实现
对于三相电压型逆变电路的控制电路设计与实现，下面是一般的步骤和几点要考虑的内容：
确定逆变器拓扑和控制器类型：选择合适的逆变器拓扑结构（如全桥、半桥等）和逆变器控制器类型（如脉宽调制控制、谐振控制等），根据具体要求进行选择。

设计并选用传感器：根据需要，选择合适的传感器来获取电压、电流和温度等参数，并与控制电路进行连接。

设计反馈回路：根据传感器获取的信号，设计反馈回路来监测逆变器输出的电压和电流，实现闭环控制。

常见的控制方法包括 PI 控制、模糊控制等。

设计 PWM 生成电路：根据所选的控制器类型，设计 PWM 生成电路，将数字控制信号转换为脉宽调制信号，控制开关管的导通时间。

实现保护功能：考虑逆变电路的安全性和稳定性，设计保护电路，包括过压保护、过流保护、过温保护等。

编程实现控制算法：根据所选的控制器类型和控制策略，编写相应的控制算法，并通过微控制器或数字信号处理器实现。

需要注意的是，逆变电路的设计与实现是一个复杂的系统工程，并且涉及到电气、电子、自动化等多个领域的知识。

建议在进行设计前详细研究相关技术文献，并咨询专业人士的意见。

三相逆变方案
三相逆变器是一种将直流电转换成交流电的电子设备，主要用于电力系统、工业控制、家用电器等领域。

三相逆变器的主要工作原理是通过控制逆变器的开关元件，改变电路的连接方式，使直流电按照一定的规律变化为交流电。

三相逆变器主要由三个部分组成：整流器、滤波器和逆变器。

整流器的主要作用是将交流电转换为直流电，滤波器的作用是去除整流后的直流电中的交流成分，使其成为接近理想的直流电，逆变器则是将直流电转换为交流电。

三相逆变器具有输出电流稳定、效率高、可靠性好等优点。

三相电流逆变方案的设计主要包括以下几个步骤：
1. 设计逆变器的拓扑结构：根据应用需求，选择适合的逆变器拓扑结构，如全桥、半桥、推挽等。

2. 设计逆变换器的控制策略：根据应用需求和系统性能指标，选择适合的控制策略，如PWM控制、空间矢量控制等。

3. 设计逆换器的驱动电路：根据逆变器的工作原理和控制策略，
设计逆变器驱动电路，包括驱动信号产生、驱动信号放大、驱动信号控制等。

4. 设计逆变法的保护和控制系统：根据系统的工作环境和工作要求，设计逆变器具备的保护和控制功能，如过流保护、过热保护、短路保护等。

5. 进行系统的仿真和实验验证：通过仿真软件对系统进行仿真，验证系统的性能指标和工作特性，通过实验验证设计的合理性和可行性。

6. 优化和改进设计：根据仿真和实验的结果，对设计进行优化和改进，提高系统的性能和工作可靠性。

三相电压逆变方案的应用广泛，如在电力系统中，可以用于发电站的直流输电，提高输电效率；在家用电器中，可以用于电动工具的供电，提高工具的工作效率。

同时，三相电压逆变器还可以应用在新能源领域，如太阳能发电、风力发电等，提高能源的利用率。

三相PWM逆变器的设计三相PWM逆变器是一种将直流电能转换为交流电能的装置，具有高效率、低失真、输出电压可调等特点，在工业领域中应用广泛。

设计一个三相PWM逆变器涉及到电路拓扑结构、电路参数选择、控制策略等多个方面。

以下是一个基础的三相PWM逆变器设计的详细步骤。

1.三相桥式逆变器拓扑选择三相桥式逆变器是最常用的逆变器拓扑，由6个功率开关器件组成，可以实现全桥或半桥逆变。

全桥逆变器的输出电压质量接近正弦波，但需要更多的功率开关器件；半桥逆变器只需要3个功率开关器件，但输出电压质量稍差。

根据实际应用需求和成本限制，选择适合的拓扑结构。

2.电路参数选择根据输出功率和频率要求，选择合适的功率开关器件。

常见的功率开关器件有IGBT（绝缘栅双极型晶体管）和MOSFET（金属氧化物半导体场效应晶体管）。

考虑到功率开关器件的导通压降、开关速度、热稳定性、价格等因素，选择适应需求的器件。

3.控制策略选择PWM（脉宽调制）是实现三相逆变器输出的常用控制策略。

常见的PWM控制策略有SPWM（正弦脉宽调制）、SVPWM（空间矢量脉宽调制）等。

SPWM控制策略简单易实现，但需要大量的计算和存储器件；SVPWM控制策略计算复杂度更低，输出电压质量更高。

根据实际需求选择合适的控制策略。

4.电路设计根据逆变器的拓扑结构和控制策略，设计逆变器的详细电路图。

包括功率开关器件的连线方式、驱动电路的设计、滤波电路的设计等。

电路设计时需要根据功率开关器件的参数和电源电压进行合理的限流和保护设计，确保逆变器的可靠性和安全性。

5.控制器设计根据控制策略设计逆变器的控制器。

控制器可以采用单片机、DSP（数字信号处理器）、FPGA（可编程门阵列）等实现。

控制器的主要任务是通过PWM控制信号控制功率开关器件的导通和断开，实现逆变器输出电压的调节和控制。

6.仿真验证和实验验证使用电子电路仿真软件（如PSIM、Simplorer）对设计的三相PWM逆变器进行仿真验证。

三相桥式PWM逆变电路设计一、设计原理三相桥式PWM逆变电路主要由桥式整流器、滤波器和逆变器三部分组成。

首先，桥式整流器将输入的交流电源转换为直流电源，然后通过滤波器对直流电进行滤波，使其变为平滑的直流信号。

最后，逆变器将平滑的直流信号通过逆变操作转换为所需的交流输出信号。

在逆变过程中，PWM技术（脉冲宽度调制）被应用于控制逆变器开关管的开关动态。

PWM技术通过调整开关管的导通时间和非导通时间，控制输出波形的频率和幅值，从而实现对输出电压的精确控制。

脉冲宽度与输出电压大小成正比，因此可以通过改变脉冲宽度比例来调节输出电压的大小。

二、关键步骤1.选择合适的开关管：逆变电路中使用的开关管需要能够承受高电压和高电流，并具有快速开关速度和低开关损耗。

常用的开关管有IGBT（绝缘栅双极型晶体管）和MOSFET（金属氧化物半导体场效应晶体管）等。

2.确定工作频率：逆变器的工作频率决定了逆变器的输出波形的周期。

工作频率一般选取在几KHz到几十KHz之间。

3.设计PWM控制电路：通过选择合适的控制器（如DSP、FPGA或微控制器）和编程，实现对逆变电路的脉冲宽度调制控制。

根据输出电压的需求和开关管的性能参数，计算脉冲宽度的比例关系。

4.设计滤波器：滤波器的作用是将逆变器输出的脉冲波形平滑为纯正弦波形，以降低输出谐波和滤除高频噪声。

滤波器一般由电感和电容组成，其设计需要根据输出电压的需求和带宽进行计算。

5.功率管的散热设计：功率管在工作过程中会产生热量，需要进行有效的散热设计，以保证逆变电路的稳定和可靠性。

散热设计主要包括散热器的选择和散热风扇的设计。

6.过流和过压保护：逆变电路需要添加过流和过压保护电路，以防止过载和电路故障对设备和电源的损坏。

三、设计小提示1.合理选择开关管的型号和参数，避免过分浪费和过度损耗。

2.控制器的选择要考虑其计算能力和控制精度，以满足实际需求。

3.设计滤波器时要注意对过多谐波的抑制，以防干扰其他设备的正常运行。

无源三相PWM逆变器控制电路设计无源三相PWM逆变器是一种常用于电力电子领域的逆变器拓扑结构，用于将直流电能转换为三相交流电能。

它具有输出电压质量高、功率密度大、效率高等优点，在工业控制和电力传输领域得到广泛应用。

本文将介绍无源三相PWM逆变器的基本原理和控制电路设计。

无源三相PWM逆变器的基本原理是通过对输入直流电源进行逆变，将直流变为三相交流电。

其核心组成部分是三相桥臂，由六个开关管组成。

具体来说，当开关管导通时，对应的桥臂输出正半周波；当开关管关断时，对应的桥臂输出负半周波。

通过合理地控制开关管的通断，可以实现对输出电压的调节。

对于开关管的控制，一种常见的方式是采用硬开关控制。

即通过控制信号，使得开关管在正半周波和负半周波之间切换。

此外，还可以采用软开关控制，通过逐渐切换开关管的通断状态，使得开关过程更加平滑，减小开关噪声。

对于输出电压的调节，一种常用的方式是采用PWM控制方法。

通过不同的PWM信号，可以控制开关管的通断时间，从而实现对输出电压的精确调节。

具体来说，可以根据需要调节PWM信号的占空比和频率，来控制输出电压的大小和波形。

在设计无源三相PWM逆变器的控制电路时，需要考虑以下几个方面：1.控制电路的可靠性：由于逆变器的开关管需要频繁地进行开关操作，因此控制电路需要具备较高的可靠性，以保证逆变器的正常工作。

2.控制电路的稳定性：控制电路需要稳定地输出PWM信号，并能够适应不同的工况和负载变化，以保证逆变器的输出电压稳定和质量优良。

3.控制电路的精度：控制电路需要能够实现对输出电压的精确调节和控制，以满足不同应用的需求。

综上所述，无源三相PWM逆变器的控制电路设计十分重要。

在设计过程中，需要综合考虑电路的可靠性、稳定性和精度，并根据具体的应用要求选择合适的控制方式和控制策略。

通过合理的设计，可以实现逆变器的性能优化和节能降耗的目标。

三相方波逆变电路的设计
1.选择电源：传统的三相逆变电路使用整流电源作为直流输入。

整流电路可以使用桥式整流电路，将交流电源转换为直流电压。

在选择整流电路时，需要考虑电流和电压的要求，以及输出电压的稳定性。

2.选择功率器件：逆变器中使用的功率器件通常是MOSFET、IGBT或二极管。

在选择功率器件时，需要考虑输出功率和频率、电压和电流等参数。

另外，功率器件的开关速度和耐压能力也需要考虑。

3.选择驱动电路：驱动电路用于控制功率器件的开关，通常使用隔离型驱动电路。

隔离型驱动电路可以提供安全的工作环境，并防止控制信号对控制电路的影响。

4.控制电路设计：三相方波逆变电路的控制电路可以采用PWM(脉宽调制)技术。

PWM技术通过改变开关器件的开关时间来控制输出电压。

常用的PWM控制方法有三角波PWM和比较器PWM等。

5.保护电路设计：逆变电路需要具备过电流、过压和过温保护功能。

过电流保护可以通过电流传感器来实现，过压保护可以通过电压传感器来实现，过温保护可以通过温度传感器来实现。

这些传感器将监测电流、电压和温度，并在异常情况下切断电路。

6.隔离设计：逆变电路需要考虑隔离问题。

直流侧和交流侧的电路通常是要隔离的，以确保安全操作。

通常使用变压器进行隔离，同时还需要设计合适的绕组结构和选用合适的电源。

以上是三相方波逆变电路设计的主要步骤。

在实际设计中，还需要对电路进行仿真和调试，以确保其运行稳定和安全。

同时，还需要根据具体需求对电路进行优化和改进，以提高性能和可靠性。

3KVA三相逆变器设计1概述随着各行各业自动化水平及控制技术的发展和其对操作性能要求的提高，许多行业的用电设备（如通信电源、电弧焊电源、电动机变频调速器等）都不是直接使用交流电网作为电源，而是通过形式对其进行变换而得到各自所需的电能形式，它们所使用的电能大都是通过整流和逆变组合电路对原始电能进行变换后得到的。

当今世界逆变器应用非常广泛。

逆变器是将直流变为定频定压或调频调压交流电的变换器，传统方法是利用晶闸管组成的方波逆变电路实现，但由于其含有较大成分低次谐波等缺点，近十余年来，由于电力电子技术的迅速发展，全控型快速半导体器件BJT，IGBT，GTO 等的发展和PWM 的控制技术的日趋完善，使SPWM 逆变器得以迅速发展并广泛使用。

PWM 控制技术是利用半导体开关器件的导通与关断把直流电压变成电压脉冲列，并通过控制电压脉冲宽度和周期以达到变压目的或者控制电压脉冲宽度和脉冲列的周期以达到变压变频目的的一种控制技术，SPWM 控制技术又有许多种，并且还在不断发展中，但从控制思想上可分为四类，即等脉宽PWM 法，正弦波PWM 法（SPWM 法），磁链追踪型PWM 法和电流跟踪型PWM 法，其中利用SPWM 控制技术做成的SPWM 逆变器具有以下主要特点：（1）逆变器同时实现调频调压，系统的动态响应不受中间直流环节滤波器参数的影响。

（2）可获得比常规六拍阶梯波更接近正弦波的输出电压波形，低次谐波减少，在电气传动中，可使传动系统转矩脉冲的大大减少，扩大调速范围，提高系统性能。

（3）组成变频器时，主电路只有一组可控的功率环节，简化了结构，由于采用不可控整流器，使电网功率因数接近于1，且与输出电压大小无关。

本次课程设计要完成的是设计容量为3KVA的三相逆变器。

初始条件为：输入直流电压220V。

要求输出220V三相交流电，完成总电路的设计，并计算电路中各元件的参数。

2设计方案2.1主电路结构选择逆变器主电路结构的选取应该遵循以下几个原则：应选用尽量少的开关器件，这样可以提高系统的可靠性，并且降低成本；尽量减少逆变电源中的电容值、电感值和电容电感元件在逆变电源中的数量，这样可以减小整个逆变电源设备的体积，提高其可靠性，同时也应该降低设备的成本；电路拓扑结构应该有利于逆变电源最终输出电压中谐波的消除，输出电压频率及幅值的调节。

三相电压型z源逆变器的设计三相电压型Z源逆变器是一种逆变器拓扑结构，它结合了传统电流型逆变器和Z源逆变器的特点。

下面是三相电压型Z源逆变器的设计详细介绍：1. 拓扑结构设计：Z源网络：使用Z源网络，包括LC阻抗网络，用于提高逆变器的输入电压范围和提高系统的稳定性。

三相桥臂：采用三相全桥逆变器，实现对三相电压的控制。

2. 电路元件选择：电容和电感：选择适当的电容和电感，以确保Z源网络的性能和逆变器的工作频率。

开关器件：选择高性能的功率MOSFET或IGBT作为开关器件，以降低开关损耗和提高系统效率。

3. 控制策略设计：PWM控制：使用脉宽调制（PWM）控制策略，通过调整开关器件的占空比实现对输出电压的调节。

Z源网络控制：实现对Z源网络参数的控制，以适应不同的输入电压条件。

4. 电源管理：输入电压范围：设计逆变器以适应广泛的输入电压范围，提高系统的适用性。

电压稳定性：通过控制算法确保输出电压的稳定性，降低谐波失真。

5. 保护和故障检测：过电流保护：集成过电流保护电路，确保系统在异常工作条件下能够及时切断电源。

短路保护：实现短路保护，防止损坏逆变器和相关元件。

6. 效率优化：损耗降低：通过选择优质的元件、合理的设计和控制算法，降低逆变器的功耗，提高系统效率。

热管理：设计散热系统，确保逆变器在长时间运行时保持合适的温度。

7. 性能评估和测试：仿真分析：使用仿真工具对逆变器进行电路仿真和性能评估。

实验验证：进行实际电路板的设计、制造和测试，验证设计的性能和稳定性。

以上是三相电压型Z源逆变器设计的一般步骤和考虑因素。

在实际设计中，还需要考虑具体应用场景、成本效益等因素。

详解三相PWM逆变电源的主电路设计详解三相PWM逆变电源的主电路设计随着电力电子技术的发展，逆变器的应用已深入到各个领域，一般均要求逆变器具有高质量的输出波形。

逆变器输出波形质量主要包括两个方面，即稳态精度和动态性能。

因此，研究既具有结构和控制简单，又具有优良动、静态性能的逆变器控制方案，一直是电力电子领域研究的热点问题。

随着国民经济的高速发展和国内外能源供应的紧张，电能的开发和利用显得更为重要。

目前，国内外都在大力开发新能源，如太阳能发电、风力发电、潮汐发电等。

一般情况下，这些新型发电装置输出不稳定的直流电，不能直接提供给需要交流电的用户使用。

为此，需要将直流电变换成交流电，需要时可并入市电电网。

这种DC- AC 变换需要逆变技术来完成。

因此，逆变技术在新能源的开发和利用领域有着重要的地位。

脉宽调制逆变技术1、PWM 的基本原理1. 1 PWM( Pulse Width Modulat ion) 脉宽调制型逆变电路定义：是靠改变脉冲宽度来控制输出电压，通过改变调制周期来控制其输出频率的电路。

1. 2 脉宽调制的分类：以调制脉冲的极性分，可分为单极性调制和双极性调制两种；以载频信号与参考信号频率之间的关系分，可分为同步调制和异步调制两种。

1. 3 ( PWM)逆变电路的特点：可以得到相当接近正弦波的输出电压和电流，所以也称为正弦波脉宽调制SPWM( Sinuso idal PWM) .1. 4 SPWM控制方式：就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等而宽度不等的脉冲，用这些脉冲来代替正弦波所需要的波形。

按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。

1. 5 PWM 电路的调制控制方式1. 5.1载波比的定义：在PWM变频电路中，载波频率f c与调制信号频率f r之比称为载波比，即N= f c/ ff 。

1. 5. 2 PWM逆变电路的控制方式：根据载波和调制信号波是否同步，有异步调制和同步调制两种控制方式：异步调制控制方式，当载波比不是3 的整数倍时，载波与调制信号波就存在不同步的调制；二、同步调制控制方式，在三相逆变电路中当载波比为3的整数倍时，载波与调制信号波能同步调制。

三相逆变电路设计
在三相逆变电路设计中，一个重要的参数是输出交流电的频率。

通常来说，三相逆变电路的频率应与输入交流电的频率相匹配，例如50Hz或60Hz。

此外，逆变器的输出电压和电流也是设计中的关键参数。

在设计整流器时，一个常见的方法是使用桥式整流电路。

桥式整流电路由四个二极管组成，可以将交流电的负半周期转换为正半周期。

这种电路具有较高的效率和可靠性，并且在工业和家庭应用中广泛使用。

逆变器的设计根据应用需求可以选择不同的拓扑结构，例如全桥、半桥和单桥逆变器。

其中，全桥逆变器是最常用的拓扑结构之一、全桥逆变器由四个开关管组成，可以通过适当的控制方式将直流电转换为输出的交流电。

全桥逆变器的输出电压和频率可以通过调节开关管的开关频率和占空比来控制。

在三相逆变电路设计中，还需要考虑到负载的特性和要求。

例如，负载的功率、电流和电压需求以及变化范围等。

根据负载的特性和要求，可以选择合适的控制策略和电路结构，以实现对负载的有效控制和保护。

此外，在三相逆变电路设计中，还需要考虑到电路的稳定性和效率。

稳定性是指电路在不同负载条件下的输出稳定性和响应速度，并且应具有过载和短路保护功能。

效率是指电路从输入到输出的能量转换效率，通常应尽可能高以减少能量损耗。

综上所述，三相逆变电路设计需要综合考虑输入输出电压、电流、频率、负载特性和要求等因素，并选择合适的整流器和逆变器拓扑结构、控制策略和保护措施，以实现稳定、高效的电能转换。

不同应用场景下的三
相逆变电路设计可能有所差异，因此在实际设计中还需要根据具体情况进行进一步的研究和优化。

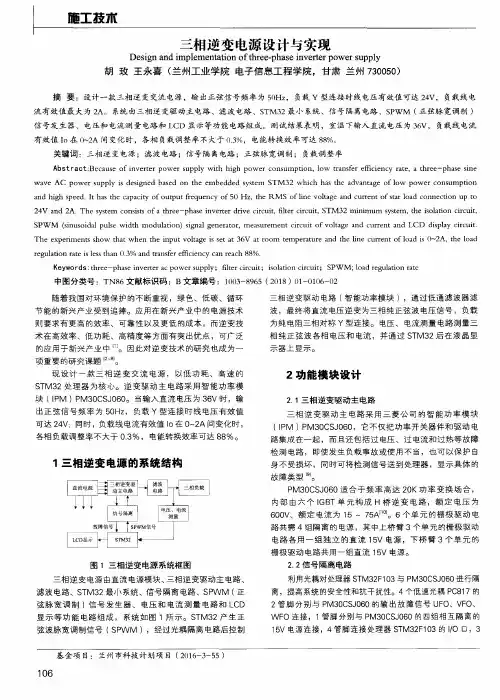

基于SA8282的三相逆变电源设计
1.引言
逆变器是构成交流不间断电源（UPS）及交流变频调速系统的核心部分，可独立构成系统成为变频电源装置，逆变电源在工业上有着广泛的应用，而大部分逆变电源电路结构和控制软件复杂，采用SPWM集成电路和关断开关设
计逆变电源有较多的优越性。

英国MITEL公司的推出的新型全数字化三相SPWM发生器SA8282，输出频率宽、精度高，可与微处理器接口，能完成外围控制功能和保护功能，可实现系统的智能化设计[3]。

本文介绍一种简单的三相逆变电源的设计，采用AT89C51单片机、
SA8282波形发生器及交直交主电路构成。

SA8282仅需要少量的外围硬件，而无需复杂的软件编程，使得本系统的电路结构简单、控制方便、性能稳定，同时设计有一定的保护电路，系统工作可靠。

2.逆变电源的系统组成及主电路设计[2]
电压型逆变电源由主电路和控制器两部分组成，如SA8282是全数字化三相PWM发生器，频率范围宽、精度高，并可与微处理器进行接口，同时能够完成外围控制功能，因而可实现智能化。

3.1特性功能
SA8282采用28脚DIP封装，其外部引脚和内部结构如SA8282与微处理器相连时，可自动适应Intel和MOROTOLA两种总线接口，而且编程简捷
方便。

其全数字化的脉冲输出具有很高的精度和稳定性。

⑵工作方式灵活
SA8282具有六个标准的TIL电平输出端，可以驱动逆变器的六个功率
开关器件。

电路的载波频率、调制频率、调制比、最小脉宽、死区时间等工作。
