中性点接地方式的选择详细版

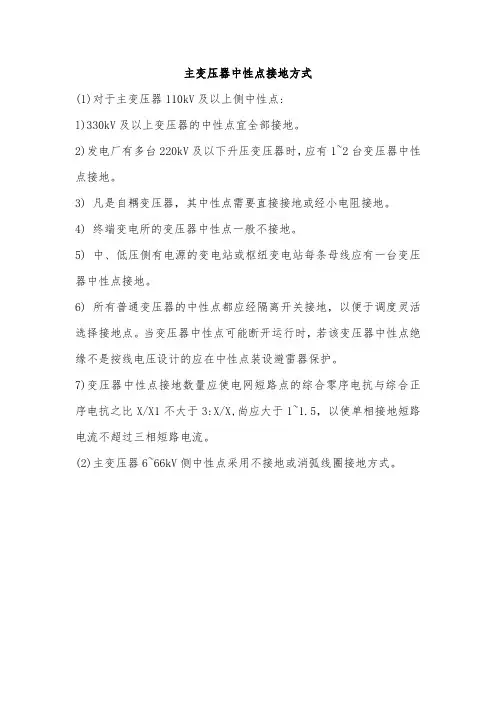

主变压器中性点接地方式
(1)对于主变压器110kV及以上侧中性点:
l)330kV及以上变压器的中性点宜全部接地。

2)发电厂有多台220kV及以下升压变压器时，应有1~2台变压器中性点接地。

3) 凡是自耦变压器，其中性点需要直接接地或经小电阻接地。

4) 终端变电所的变压器中性点一般不接地。

5) 中、低压侧有电源的变电站或枢纽变电站每条母线应有一台变压器中性点接地。

6) 所有普通变压器的中性点都应经隔离开关接地，以便于调度灵活选择接地点。

当变压器中性点可能断开运行时，若该变压器中性点绝缘不是按线电压设计的应在中性点装设避雷器保护。

7)变压器中性点接地数量应使电网短路点的综合零序电抗与综合正序电抗之比X/X1不大于3:X/X,尚应大于1~1.5，以使单相接地短路电流不超过三相短路电流。

(2)主变压器6~66kV侧中性点采用不接地或消弧线圈接地方式。

电力系统的中性点接地方式电力系统中发电机绕组通常用Y联结、变压器高压绕组通常Y联结，Y联结绕组中性点统称电力系统中性点。

中性点接地方式有直接接地、不接地和经消弧线圈接地。

中性点接地方式要综合考虑电力系统的过电压与绝缘、继电保护与自动装置的配置、短路电流、供电可靠性。

中性点直接接地方式，系统发生单相接地故障时短路电流很大；中性点不接地和中性点经消弧线圈接地方式，系统发生单相接地故障时短路电流小。

1.中性点直接接地系统110kV及以上电网采用中性点直接接地方式。

实际运行时电网中性点并非全部同时接地，只有一部分接地，即合上中性点接地刀开关，其余则不接地即拉开其中性点接地刀开关。

系统单相接地时短路电流在合适范围，满足继电保护动作灵敏度需要，但不能过大。

一般单相短路电流不大于同一地点三相短路电流。

此系统正常运行时，系统中性点没有入地电流或只有极小的三相不平衡电流。

当发生单相接地时，短路电流足够大，继电保护装置动作，迅速切除故障电路；系统非故障部分仍正常运行。

接地故障线路停电，可在线路加装自动重合闸装置，如发生瞬时性接地故障，重合闸成功，停电约0.5s，系统供电可靠。

单相接地电流较大，对邻近通信线路电磁干扰较强。

我国380/220V三相四线系统，中性点直接接地。

2.中性点不接地系统我国3kV、6kV、10kV、35kV系统，当单相接地时根据电容电流中性点不接地，具体规定为3～6kV电网单相接地电容电流不大于30A；10kV电网单相接地电容电流不大于20A；35kV电网单相接地电容电流不大于10A。

因中性点未接地，当发生单相接地时，只能通过线路对地电容构成单相接地回路，故障点流过很小的容性电流（电弧）自行熄灭。

同时，系统三个线电压对称性未变化，用电设备正常工作，可靠性高。

规程规定，中性点不接地系统发生单相接地故障可继续运行2h，在2h内找到接地点并消除。

单相接地时电容电流近似计算公式如下：对架空线IC=UL/350；对电缆IC=UL/10。

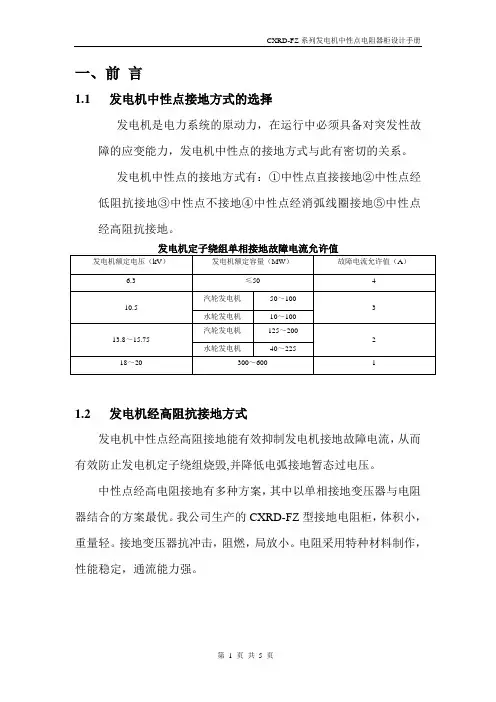

一、前言1.1 发电机中性点接地方式的选择发电机是电力系统的原动力，在运行中必须具备对突发性故障的应变能力，发电机中性点的接地方式与此有密切的关系。

发电机中性点的接地方式有：①中性点直接接地②中性点经低阻抗接地③中性点不接地④中性点经消弧线圈接地⑤中性点经高阻抗接地。

1.2 发电机经高阻抗接地方式发电机中性点经高阻接地能有效抑制发电机接地故障电流，从而有效防止发电机定子绕组烧毁,并降低电弧接地暂态过电压。

中性点经高电阻接地有多种方案，其中以单相接地变压器与电阻器结合的方案最优。

我公司生产的CXRD-FZ型接地电阻柜，体积小，重量轻。

接地变压器抗冲击，阻燃，局放小。

电阻采用特种材料制作，性能稳定，通流能力强。

第 1 页共5 页二、系统概述2.1 使用范围CXRD-FZ型发电机中性点电阻器柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。

发电机电压等级主要为6kv至20kv。

当定子发生一点接地时，可限制接地电流在很小的数值，并有效抑制电弧接地暂态过电压2.2 使用环境1、适用于户内。

2、环境温度：不低于-40℃，不高于+40℃。

3、海拔高度不超过3000m。

4、相对湿度：不大于95%（25℃）。

5、电网频率：58～62Hz(60Hz系统)、48～52Hz(50Hz系统)。

6、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。

2.3 产品型号及组成说明本公司免费根据用户要求计算电阻值，确定型号2.3.1接地变压器参数绝缘等级：H 级温升：≤100K冷却方式：AN防护等级：纸绝缘干式接变压器产品防护等级分为IP00(无外壳)、和IP20，IP23(有外壳)。

绝缘水平、阻抗电压、空载损耗、负载损耗按相应的国家标准绝缘电阻测试：高压—低压及地≥300MΩ、低压—地≥100 MΩ三、成套装置的组成及结构3.1装置组成CXRD-FZ型发电机中性点电阻器柜中装有干式单相接地变压器、电阻器、隔离开关、避雷器等电器设备，可以整体方便安装在发电机中性点附近。

中性点接地方式电力系统中性点是指发电机或星形连接的变压器的中性点，其接地方式分为有效接地和非有效接地。

中性点非有效接地系统包括中性点不接地系统、中性点经消弧线圈接地系统和中性点经高阻抗接地系统等；中性点有效接地系统包括中性点直接接地系统和经小电阻接地系统。

下面对这些接地方式进行简单介绍一下。

中性点非有效接地系统1、中性点不接地系统：指与该系统直接连接的全部发电机和变压器中性点对大地绝缘的系统，也称为中性点绝缘系统。

中性点不接地系统结合目前我国的技术经济政策，采用中性点不接地方式运行的系统有：额定电压为3-10KV，接地电流不大于30A的电力网；额定电压为35-60KV，接地电流不大于10A的电力网。

2、中性点经消弧线圈接地系统：为了限制接地点电流，使电弧能自行熄灭，在电源中性点与大地之间接入消弧线圈的系统。

中性点经消弧线圈接地系统我国采用中性点经消弧线圈接地方式运行的系统有：额定电压为3-10KV，接地电流大于30A的系统；额定电压为35-60KV，接地电流大于10A的系统；额定电压为110KV的系统若处于雷电活动比较频繁的地区，若采用中性点直接接地方式不能满足安全供电要求，为减少因雷击等单相接地事故造成频繁跳闸的系统也可采用中性点经消弧线圈接地方式运行。

中性点有效接地系统1、中性点直接接地系统：为了防止发生单相接地故障时，电源中性点电位变化和相对地电压升高而将中性点直接和大地连接起来的系统。

中性点直接接地系统主要用于额定电压为110KV以上的电力系统中。

2、中性点经小电阻接地系统：随着用电负荷的不断增长，城市用电网和工业用电网中电缆线路占比较高，电网接地电容电流也较高（可达100A以上），若采用中性点经消弧线圈接地，则需要消弧线圈的容量很大，过电压倍数较高，需要提高电网绝缘水平，因此当接地电容电流较大时，建议采用中性点经小电阻接地方式。

中性点经小电阻接地系统其主要用于额定电压为6-10KV的配电网中电缆线路占比高的电网中。

中性点接地方式的选择在电力系统中，中性点接地方式的选择对于系统的安全性和可靠性具有至关重要的作用。

本文将对中性点接地方式的选择进行分析和说明。

中性点接地方式的定义中性点接地方式是指将三相交流电路的中性点通过低阻抗接地到大地上的一种电气连接方式。

中性点接地的目的是防止设备或电器因为故障出现单相接地而形成的接地故障电流，从而保证系统的可靠性和安全性。

中性点接地的分类根据不同的接地方式，中性点接地可以分为以下三种类型。

TN接地方式TN接地方式是指将供电系统中的变压器的中性点通过低阻抗接地到大地上，同时将所有电器的金属外壳和防护线通过低阻抗地接到变压器的中性点上，从而形成一个可靠的保护和接地性能的系统。

TN接地方式的优点是接地电阻小、接地效果好、适用性广。

不过，TN接地方式要求设备或电器必须有良好的绝缘性能，否则容易发生漏电事故。

IT接地方式IT接地方式是指将供电系统中的变压器的中性点与大地之间通过高阻抗接地，即使发生单相接地故障，也不会形成直接的接地故障电流。

此时，只需要通过漏电继电器进行监测和报警，然后在维修过程中重新启动设备就可以恢复正常。

IT接地方式的优点是可靠性好、操作方便、可大幅降低漏电事故的发生率。

但是IT接地方式要求设备必须有良好的绝缘性能和可靠的故障检测系统，否则容易因故障漏电而引起事故。

TT接地方式TT接地方式是一种间接保护接地方式，其工作原理是将供电系统中的变压器中性点与大地之间通过高阻抗接地，并在设备的金属外壳之间接入一个保护接地电阻，从而保护设备和人员的安全。

TT接地方式的优点是设备的安全性和可靠性非常好，而且适用于大部分的操作条件。

但是，TT接地方式的缺点是接地电阻较大，所以需要对接地电阻进行定期检测、运维和维护。

中性点接地方式的选择在选择中性点接地方式时，应根据具体的操作需求和设备特点进行权衡和选择。

对于需要高可靠性和高自动化的操作条件，应选择IT接地方式，以保障设备和人员的安全性和可靠性。

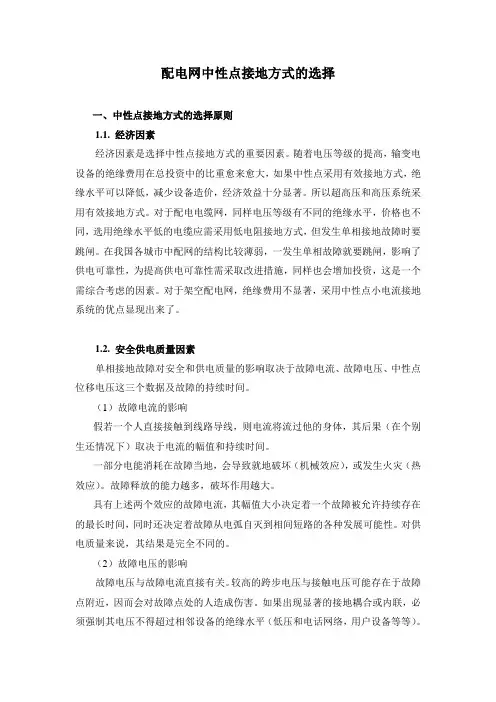

配电网中性点接地方式的选择一、中性点接地方式的选择原则1.1. 经济因素经济因素是选择中性点接地方式的重要因素。

随着电压等级的提高，输变电设备的绝缘费用在总投资中的比重愈来愈大，如果中性点采用有效接地方式，绝缘水平可以降低，减少设备造价，经济效益十分显著。

所以超高压和高压系统采用有效接地方式。

对于配电电缆网，同样电压等级有不同的绝缘水平，价格也不同，选用绝缘水平低的电缆应需采用低电阻接地方式，但发生单相接地故障时要跳闸。

在我国各城市中配网的结构比较薄弱，一发生单相故障就要跳闸，影响了供电可靠性，为提高供电可靠性需采取改进措施，同样也会增加投资，这是一个需综合考虑的因素。

对于架空配电网，绝缘费用不显著，采用中性点小电流接地系统的优点显现出来了。

1.2. 安全供电质量因素单相接地故障对安全和供电质量的影响取决于故障电流、故障电压、中性点位移电压这三个数据及故障的持续时间。

（1）故障电流的影响假若一个人直接接触到线路导线，则电流将流过他的身体，其后果（在个别生还情况下）取决于电流的幅值和持续时间。

一部分电能消耗在故障当地，会导致就地破坏（机械效应），或发生火灾（热效应）。

故障释放的能力越多，破坏作用越大。

具有上述两个效应的故障电流，其幅值大小决定着一个故障被允许持续存在的最长时间，同时还决定着故障从电弧自灭到相间短路的各种发展可能性。

对供电质量来说，其结果是完全不同的。

（2）故障电压的影响故障电压与故障电流直接有关。

较高的跨步电压与接触电压可能存在于故障点附近，因而会对故障点处的人造成伤害。

如果出现显著的接地耦合或内联，必须强制其电压不得超过相邻设备的绝缘水平（低压和电话网络，用户设备等等）。

（3）中性点位移电压的影响无论一个故障何时出现，中性点位移电压都以通常方式施加到整个网络上。

由于这个原因，该网络必须额外地满足相对地的绝缘要求。

这就意味着绝缘水平的提高和费用增加。

安全因素是选择配电网络接地方式时重要考虑的因素。

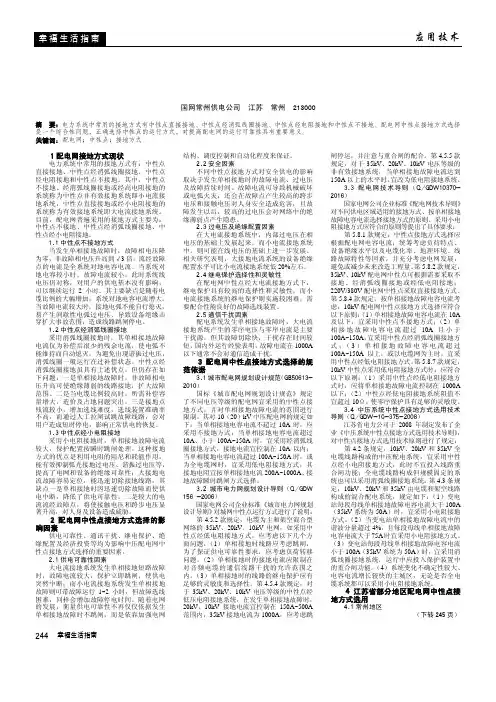

应用技术幸福生活指南244幸福生活指南配电网中性点接地方式选择徐凯猛国网常州供电公司 江苏 常州 213000摘 要：电力系统中常用的接地方式有中性点直接接地、中性点经消弧线圈接地、中性点经电阻接地和中性点不接地。

配电网中性点接地方式选择是一个综合性问题，正确选择中性点的运行方式，对提高配电网的运行可靠性具有重要意义。

关键词：配电网；中性点；接地方式1配电网接地方式现状 电力系统中常用的接地方式有：中性点直接接地、中性点经消弧线圈接地、中性点经电阻接地和中性点不接地。

其中，中性点不接地、经消弧线圈接地或经高电阻接地的系统称为中性点非有效接地系统即小电流接地系统，中性点直接接地或经小电阻接地的系统称为有效接地系统即大电流接地系统。

目前，配电网普遍采用的接地方式主要为：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。

1.1中性点不接地方式 当发生单相接地故障时，故障相电压降为零，非故障相电压升高到√3倍，流经故障点的电流是全系统对地电容电流。

当系统对地电容较小时，故障电流较小，此时系统线电压仍对称，对用户的供电基本没有影响，可以继续运行2小时。

其主要缺点是随着电缆比例的大幅增加，系统对地电容电流增大。

当故障电流较大时，接地电弧不能自行熄灭，易产生间歇性电弧过电压，导致设备绝缘击穿扩大事故范围，造成线路跳闸停电。

1.2中性点经消弧线圈接地 采用消弧线圈接地时，其单相接地故障电流仅为补偿后很少的残余电流，使电弧不能维持而自动熄灭。

为避免出现谐振过电压，消弧线圈一般运行在过补偿状态。

中性点经消弧线圈接地虽具有上述优点，但仍存在如下问题：一是单相接地故障时，非故障相电压升高可使绝缘薄弱的线路接地，扩大故障范围。

二是当电缆比例较高时，所需补偿容量增大，造价及占地问题突出。

三是接地点残流较小，增加选线难度，选线装置准确率不高，而通过人工拉闸试跳故障线路，会对用户造成短时停电，影响正常供电的恢复。

1.3中性点经小电阻接地采用小电阻接地时，单相接地故障电流较大，保护配置按瞬时跳闸处理。

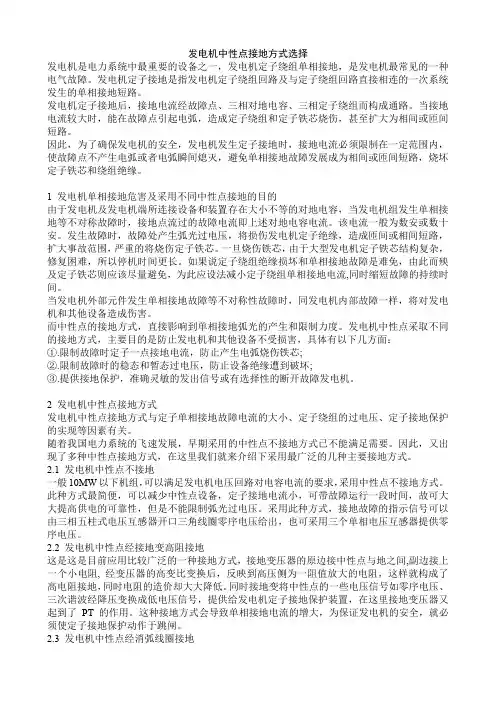

发电机中性点接地方式选择发电机是电力系统中最重要的设备之一，发电机定子绕组单相接地，是发电机最常见的一种电气故障。

发电机定子接地是指发电机定子绕组回路及与定子绕组回路直接相连的一次系统发生的单相接地短路。

发电机定子接地后，接地电流经故障点、三相对地电容、三相定子绕组而构成通路。

当接地电流较大时，能在故障点引起电弧，造成定子绕组和定子铁芯烧伤，甚至扩大为相间或匝间短路。

因此，为了确保发电机的安全，发电机发生定子接地时，接地电流必须限制在一定范围内，使故障点不产生电弧或者电弧瞬间熄灭，避免单相接地故障发展成为相间或匝间短路，烧坏定子铁芯和绕组绝缘。

1 发电机单相接地危害及采用不同中性点接地的目的由于发电机及发电机端所连接设备和装置存在大小不等的对地电容，当发电机组发生单相接地等不对称故障时，接地点流过的故障电流即上述对地电容电流。

该电流一般为数安或数十安。

发生故障时，故障处产生弧光过电压，将损伤发电机定子绝缘，造成匝间或相间短路，扩大事故范围，严重的将烧伤定子铁芯。

一旦烧伤铁芯，由于大型发电机定子铁芯结构复杂，修复困难，所以停机时间更长。

如果说定子绕组绝缘损坏和单相接地故障是难免，由此而殃及定子铁芯则应该尽量避免，为此应设法减小定子绕组单相接地电流,同时缩短故障的持续时间。

当发电机外部元件发生单相接地故障等不对称性故障时，同发电机内部故障一样，将对发电机和其他设备造成伤害。

而中性点的接地方式，直接影响到单相接地弧光的产生和限制力度。

发电机中性点采取不同的接地方式，主要目的是防止发电机和其他设备不受损害，具体有以下几方面：①.限制故障时定子一点接地电流，防止产生电弧烧伤铁芯;②.限制故障时的稳态和暂态过电压，防止设备绝缘遭到破坏;③.提供接地保护，准确灵敏的发出信号或有选择性的断开故障发电机。

2 发电机中性点接地方式发电机中性点接地方式与定子单相接地故障电流的大小、定子绕组的过电压、定子接地保护的实现等因素有关。

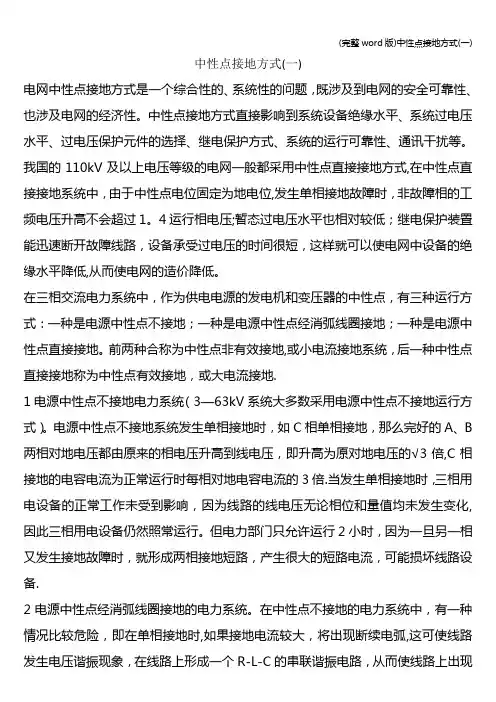

中性点接地方式(一)电网中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平、系统过电压水平、过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

我国的110kV及以上电压等级的电网一般都采用中性点直接接地方式,在中性点直接接地系统中，由于中性点电位固定为地电位,发生单相接地故障时，非故障相的工频电压升高不会超过1。

4运行相电压;暂态过电压水平也相对较低；继电保护装置能迅速断开故障线路，设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低,从而使电网的造价降低。

在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。

前两种合称为中性点非有效接地,或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地.1电源中性点不接地电力系统（3—63kV系统大多数采用电源中性点不接地运行方式）。

电源中性点不接地系统发生单相接地时，如C相单相接地，那么完好的A、B 两相对地电压都由原来的相电压升高到线电压，即升高为原对地电压的√3倍,C相接地的电容电流为正常运行时每相对地电容电流的3倍.当发生单相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化,因此三相用电设备仍然照常运行。

但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备.2电源中性点经消弧线圈接地的电力系统。

在中性点不接地的电力系统中，有一种情况比较危险，即在单相接地时,如果接地电流较大，将出现断续电弧,这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压(可达相电压的2.5-3倍），导致线路上绝缘薄弱地点的绝缘击穿。

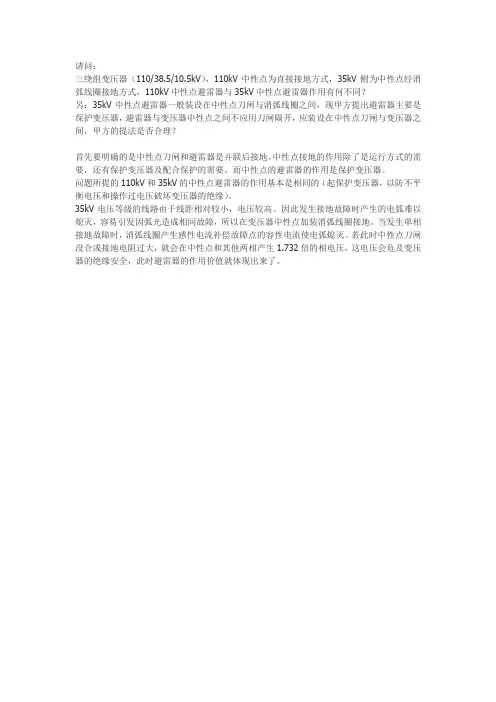

请问：
三绕组变压器（110/38.5/10.5kV），110kV中性点为直接接地方式，35kV侧为中性点经消弧线圈接地方式，110kV中性点避雷器与35kV中性点避雷器作用有何不同？
另：35kV中性点避雷器一般装设在中性点刀闸与消弧线圈之间，现甲方提出避雷器主要是保护变压器，避雷器与变压器中性点之间不应用刀闸隔开，应装设在中性点刀闸与变压器之间，甲方的提法是否合理？
首先要明确的是中性点刀闸和避雷器是并联后接地。

中性点接地的作用除了是运行方式的需要，还有保护变压器及配合保护的需要。

而中性点的避雷器的作用是保护变压器。

问题所提的110kV和35kV的中性点避雷器的作用基本是相同的（起保护变压器，以防不平衡电压和操作过电压破坏变压器的绝缘）。

35kV电压等级的线路由于线距相对较小，电压较高。

因此发生接地故障时产生的电弧难以熄灭，容易引发因弧光造成相间故障，所以在变压器中性点加装消弧线圈接地。

当发生单相接地故障时，消弧线圈产生感性电流补偿故障点的容性电流使电弧熄灭。

若此时中性点刀闸没合或接地电阻过大，就会在中性点和其他两相产生1.732倍的相电压，这电压会危及变压器的绝缘安全，此时避雷器的作用价值就体现出来了。

电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。

⼩电阻接地系统在国外应⽤较为⼴泛，我国开始部分应⽤。

1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位⼀致。

这时中性点接地与否对各相对地电压没有任何影响。

可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运⾏状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。

这种现象的产⽣，多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。

在中性点不接地的三相系统中，当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘⽔平应根据线电压来设计。

⼆是各相间的电压⼤⼩和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运⾏⼀段时间，这是这种系统的最⼤优点。

但不许长期接地运⾏，尤其是发电机直接供电的电⼒系统，因为未接地相对地电压升⾼到线电压，⼀相接地运⾏时间过长可能会造成两相短路。

所以在这种系统中，⼀般应装设绝缘监视或接地保护装置。

当发⽣单相接地时能发出信号，使值班⼈员迅速采取措施，尽快消除故障。

⼀相接地系统允许继续运⾏的时间，最长不得超过2h。

三是接地点通过的电流为电容性的，其⼤⼩为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发⽣电弧。

弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场⽽产⽣过电压，损坏电⽓设备或发展成相间短路。

故在这种系统中，若接地电流⼤于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

2、中性点经消弧线圈接地的三相系统中性点不接地三相系统，在发⽣单相接地故障时虽还可以继续供电，但在单相接地故障电流较⼤，如35kV系统⼤于10A，10kV系统⼤于30A时，就⽆法继续供电。

变压器中性点接地方式的选择变压器中性点接地方式的选择原则:系统中变压器的中性点是否接地运行原则是：应尽量保持变电所零序阻抗基本不变，以保持系统中零序电流的分布不变，并使零序电流电压保护有足够的灵敏度和变压器不致于产生过电压危险，一般变压器中性点接地有如下原则：（1）电源端的变电所只有一台变压器时，其变压器的中性点应直接接地运行。

（2）变电所有两台及以上变压器时，应只将一台变压器中性点直接接地运行，当该变压器停运时，再将另一台中性点不接地变压器改为中性点直接接地运行。

若由于某些原因，变电所正常情况下必须有两台变压器中性点直接接地运行，则当其中一台中性点直接接地变压器停运时，应将第三台变压器改为中性点直接接地的运行。

（3）双母线运行的变电所有三台及以上变压器时，应按两台变压器中性点直接接地的方式运行，并把它们分别接于不同的母线上，当其中一台中性点直接接地变压器停运时，应将另一台中性点不接地变压器改为中性点直接接地运行。

（4）低电压侧无电源的变压器的中性点应不接地运行，以提高保护的灵敏度和简化保护接线。

（5）对于其他由于特殊原因的不满足上述规定者，应按特殊情况临时处理，例如，可采用改变保护定值，停用保护或增加变压器接地运行台数等方法进行处理，以保证保护和系统的正常运行。

系统中各变压器中性点接地情况:已知条件已给出：（1）网络运行方式最大运行方式：机组全投最小运行方式：B厂停1号机组，D厂停2号机组。

（2）各变压器中性点接地情况发电厂B：最大运行方式运行时，变压器2号（或3号）中性点接地，未接地的变压器中性点设置接地开关，用于接地倒换。

最小运行方式运行时， 3号变压器中性点直接接地。

发电厂D：最大运行方式运行时，110KV母线下，变压器1（或2）中性点接地，未接地的变压器中性点设置接地开关，用于接地倒换；35KV母线下，5号变压器中性点不直接接地。

最小运行方式运行时，110KV母线下，变压器1中性点接地，35KV母线下，5号变压器中性点不直接接地。

3 20kV配电网中性点接地方式选择■ , *刖言电力系统中性点接地方式是一个涉及到供电的可靠性、过电压与绝缘配合、继电保护、通信干扰、系统稳定诸多方面的综合技术问题，这个问题在不同的国家和地区，不同的发展水平可以有不同的选择。

基于对系统电容电流的计算结果，综合经济性比较分析、人身安全问题和技术及设备发展水平等各方面因素，20kV配电网中性点接地方式针对不同出线类型应当选择不同的中性点接地方式。

3.1电容电流的计算方法电容电流是确定20kV配电网中性点接地方式的基本依据之一。

配电网电容电流受到多种因素的影响，若要获得精确地数值，则需要选用专用的测量仪器对其进行现场测量。

一般情况下，电容电流可按精确计算公式或经验公式进行计算。

在进行中性点接地方式的选择时，首先应当对系统电容电流进行计算。

3.1.1线路电容的计算方法（1）架空线路图3.1-1所示为一条三相架空线路，导线a，b，c上分别载有电荷Qa ，Qb和Qc，采用镜像法计算线路的对地电容，线路的电荷与对地电位之间存在如下关系式：c式中，Paa是当a导线有单位电荷而其他导线没有电荷时，导线a 上的电位，由U a = P aa Q a可得：QQ H（3-3）P = ―a- In —aO~（ 3 3，aa 2成ra式中：ra为导线a的半径，m； H^为导线与其镜像导线间的距离m。

同理可求出互导电位系数，再进一步求出电位系数矩阵。

架空线路的每相等值电容可由下式求得：C0 = 2~2^（3-4）In——r式中：£0为空气介电常数，F/m； h为架空线平均对地高度，m； r 为架空导线半径，m。

（2）电缆线路电缆线路的每相等值电容可由下式求得：C 2兀£ £0 , rIn —r1式中：£ 0为空气介电常数，F/m；£ RR为电缆材料相对介电常数; 台为电缆芯线半径，m； r2为电缆外皮内半径，m。

Ua Ub UPaa二PbaL PPPab acPPbb bcPPQaQbQ(3-1)图3.1-1架空线路电容参数计算图（3-5）3.1.2电容电流的计算可以采用下式求得: 配电网对地电容电流1cI =恳 CU L X 10-3 (3-6)式中：1c 为对地电容电流，A ； U e 为系统额定线电压，kV ； C 。
