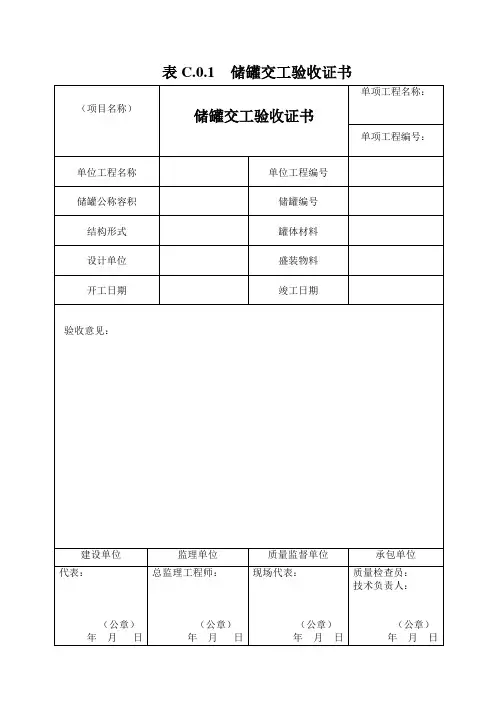

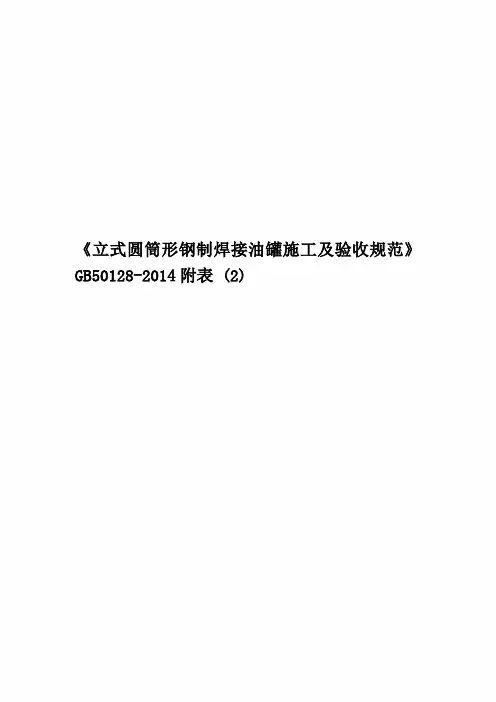

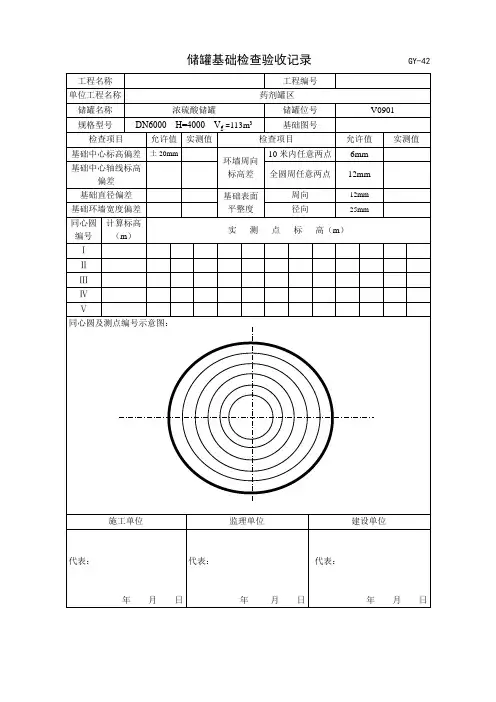

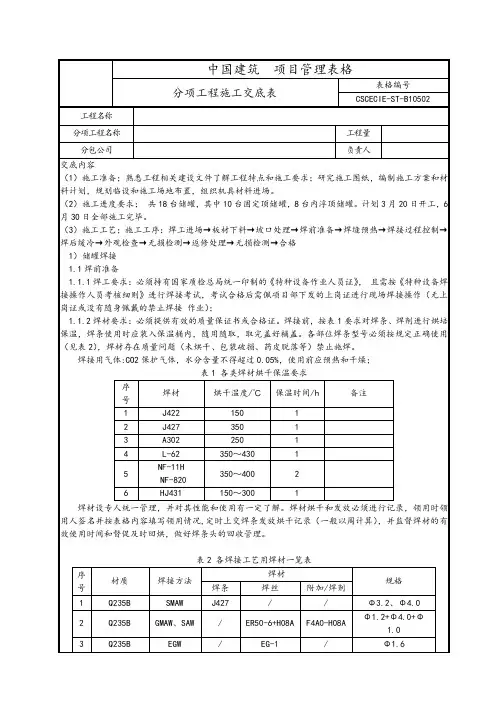

《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2014附表 (2)表C.0.1 储罐交工验收证书单项工程名称：（项目名称）储罐交工验收证书单项工程编号：单位工程名称单位工程编号储罐公称容积储罐编号结构形式罐体材料设计单位盛装物料开工日期竣工日期验收意见：建设单位监理单位质量监督单位承包单位代表：（公章）年月日总监理工程师：（公章）年月日现场代表：（公章）年月日质量检查员：技术负责人：（公章）年月日表C.0.2 储罐基础复测记录（项目名称）储罐基础复测记录单项工程名称：单项工程编号：单位工程名称单位工程编号储罐编号复测日期储罐公称容积 m³储罐直径 m检查项目允许值（㎜）实测值（㎜）检查项目允许值（㎜）实测值（㎜）基础中心标高差环墙周向标高差10m内任意两点基础中心轴线偏差全圆周内任意两点基础单面倾斜度偏差沥青砂倾斜基础平行线基础直径偏差表面平整度周向基础环梁宽度偏差径向同心圆或平行线编号计算标高㎜实测点标高差（㎜）任意两点最大高差(mm）相邻两点最大高差(mm）复测结果确认：附：储罐基础同心圆及测点编号布置图监理单位接收单位交出单位监理工程师：年月日技术负责人：年月日技术负责人：年月日表C.0.3 储罐壁板组装检查记录（项目名称）储罐壁板组装检查记录单项工程名称：单项工程编号：单位工程名称单位工程编号储罐名称储罐规格储罐编号第一圈壁板上口水平度（mm）允许值实测最大值罐壁圈板编号纵缝错边量（mm）环缝错边量（mm）周长（mm）水平半径（mm）垂直度（mm）凸凹度（mm）允实测最允实测允实测值允实测允实测允实测最差大值差最大值差差最大值差值差大值说明：结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日专业工程师：技术负责人：年月日表C.0.4 储罐几何尺寸检查记录（项目名称）储罐壁板组装检查记录单项工程名称：单项工程编号：单位工程名称单位工程编号储罐名称位号规格尺寸公称容积 m³序号项目允许值（㎜）实测最大偏差（㎜）其他测量位置/数值罐体高度偏差罐壁垂直度偏差罐底圈水平半径偏差罐底局部凹凸度偏差罐壁内表面局部凹凸度偏差浮顶单盘板局部凹凸度偏差内浮顶内浮盘板局部凹凸度偏差拱顶局部凹凸度偏差浮顶导向支柱垂直度内浮顶环形边缘侧板垂直度结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日质量检查员：技术负责人：年月日表C.0.5焊缝射线检测报告（项目名称）焊缝射线检测报告单项工程名称：单项工程编号：单位工程名称单位工程编号储罐公称容积m³罐壁材质储罐编号罐壁厚度检件名称设备型号照相质量等级检测比例管电压冲洗条件坡口形式管电流胶片牌号焊接方法焦距F 胶片规格表面状态曝光时间有效长度检测时间像质计型号底盘黑度检测长度： m射线照相共张，其中纵缝：张，环缝：张其他部位：张。

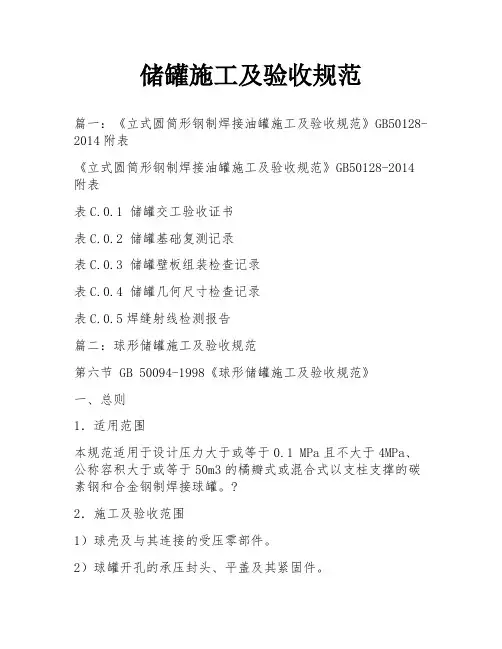

储罐施工及验收规范篇一：《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2014附表《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2014附表表C.0.1 储罐交工验收证书表C.0.2 储罐基础复测记录表C.0.3 储罐壁板组装检查记录表C.0.4 储罐几何尺寸检查记录表C.0.5焊缝射线检测报告篇二：球形储罐施工及验收规范第六节 GB 50094-1998《球形储罐施工及验收规范》一、总则1．适用范围本规范适用于设计压力大于或等于0.1 MPa且不大于4MPa、公称容积大于或等于50m3的橘瓣式或混合式以支柱支撑的碳素钢和合金钢制焊接球罐。
?2．施工及验收范围1）球壳及与其连接的受压零部件。
2）球罐开孔的承压封头、平盖及其紧固件。
3）与球壳连接的支柱、拉杆、垫板和底板等非受压元件。
二、零部件的检查和验收1．零部件质量证明书的检查施工单位应对制造单位提供的产品质量证明书等技术质量文件进行检查。
2．球壳板和试板的检查1）球壳板和试板的基本规定球壳的结构型式应符合设计图样要求。
每块球壳板本身不得拼接。
制造厂提供的球壳板不得有裂纹、气泡、结疤、折叠和夹杂等缺陷，当存在上述缺陷时，应按规定进行修补。
应对球壳板厚度进行抽查，实测厚度不得小于名义厚度减去钢板负偏差。
2）球壳板的外形尺寸、球壳板焊接坡口应符合要求。
3）球壳板周边100mm范围内应进行全面积超声检测抽查。
4）当相邻板的厚度差大于或等于3mm或大于其中的薄板厚度的1/4时，厚板边缘应削成斜边，削边后的端部厚度应等于薄板厚度。
5）制造单位应提供每台球罐不少于6块的产品焊接试板和焊接工艺所需要的试板。
3．支柱检查支柱全长长度允许偏差为3 mm。
支柱与底板焊接后应保持垂直，其垂直度允许偏差为2 mm。
支柱全长的直线度偏差应小于或等于全长的1／1000，且不应大于10mm。
4．组焊件的检查分段支柱上段与赤道板组焊后，采用弦长不小于1m的样板检查赤道板的曲率，其间隙不得大于3mm。
