PCM系统设计

  • 格式：doc
  • 大小：120.00 KB
  • 文档页数：6

摘要
本课程设计基于WINDOWS平台,利用MAXPLUSⅡ工具,用VHDL语言设计一无线对讲系统，并对其实施噪声调幅干扰。

PCM是一种概念简单，理论完善的编码系统。

针对共有均匀量化时,小信号量化误差大、音质差的这一问题，在实际中采用不均匀选取量化间隔的非线性量化方法，即量化特性在小信号时分层密、量化间隔小，而在大信号时分层疏、量化间隔大。

VHDL语言实现了PCM码的解调，这样，在不改变硬件电路的情况下，能够适应PCM码，传输速率和帧结构变化，从而正确解调数据。

关键词：无线对讲系统非线性量化方法 PCM码的解调
1.1 设计目的
本课程设计基于WINDOWS平台,利用MAXPLUSⅡ工具,用VHDL语言设计一无线对讲系统，并对其实施噪声调幅干扰。

针对共有均匀量化时,小信号量化误差大、音质差的这一问题，在实际中应该采用不均匀选取量化间隔的非线性量化方法。

PCM码解调电路VHDL程序模块设计，可使电路在发出请求脉冲之后，在移位脉冲的作用下，同步接收PCM数据，并输出8位并行数据，在帧尾处结束解调。

通过电路和最终仿真调试验证该PCM码系统的功能。

VHDL语言实现了PCM码的解调，这样，在不改变硬件电路的情况下，能够适应PCM码，传输速率和帧结构变化，从而正确解调数据。

1.2 设计要求
1. 设计一无线对讲系统，并对其实施噪声调幅干扰。

2. 根据所选题目，设计实现系统的原理框图。

3. 分析系统的原理及性能。

4. 写出设计报告，包括原始数据、技术参数、条件、设计要求等。

2.1 PCM系统工作原理
本系统通过抽样、量化和编码，把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号，然后在信道中进行传输。

接收机将收到的数字信号经再生、译码、平滑后恢复出原始的模拟信号。

PCM系统的组成如图2-1所示。

图2-1 PCM原理框图
2.2 设计内容
本系统选择了TP3067芯片作为PCM编译码器，它功能比较强，既可以进行A律变换，也可以进行U律变换，它的数据既可用固定速率传送，也可用变速率传送，它既可以传输信令帧也可以选择它传送无信令帧，并且还可以控制它处于低功耗备用状态，到底使用它的什么功能可由用户通过一些控制来选择。

TP3067可以组成模拟用户线与程控交换设备间的接口，包含有话音A律编解码器。

自调零逻辑。

话音输入放大器、RC滤波器、开关电容低通滤波器、话音推挽功放等功能单元。

TP3067具有完整的话音到PCM和PCM到话音的A律压扩编解码功能。

它的编码和解码工作既可同时进行，也可异步进行。

第4章各部分仿真图形
4.1 帧同步波形
8.102MHz的外部时钟信号clk分频后得到2.048MHz的码同步时钟cp_out，
再经分频分相后得到8KHz的帧同步时钟incode信号。

Incode信号每256个
系统时钟周期(cp_out)出现一次脉冲,启动编码过程。

仿真波形如图4-1所示：I
图4-1帧同步波形
4.2某一编码时隙
当编码时序参量tim计数到0时开始编码过程。

编码时隙中,先逐位输出8位的帧同步码;随后输出编码输出允许信号,使pcm编码芯片输出pcm波,控制芯片取得pcm波后直接输出。

当然这个时序也可以根据芯片的实际速率做适当的修改。

边码结束后pcm芯片的代码输出脚将锁定在高阻状态,为了避免不定状态引入后级,控制芯片也将输出锁定在高阻态。

当然,为了避免给调制部分引入噪声也可以锁定在低电平。

仿真波形如图4-2所示：
图4-2 编码时隙波形
4.3 帧同步码不匹配
帧同步码不匹配时不输出帧同步信号,输出依旧保持高阻状态。

编解码时帧同步码的码型可由code_in和code_de端口别设置,这样可以方便信道的双向传输和时分复用。

为了提高系统的抗干扰能力减小误检测到帧同步码的概率,也可以增加帧同步码的位数。

仿真波形如图4-3所示：
图4-3 帧同步码不匹配波形
4.4 编解码过程
编解码过程其实是两个相互独立的过程,可以同时进行也可以不同时,主要看系统的设计。

仿真时只是为了方便,把编码身成的pcm波复制到解码输入端作为仿真输入。

仿真波形如图4-4所示：
图4-4 解编码波形。

合集下载

pcm编码解码课程设计

pcm编码解码课程设计

pcm编码解码课程设计一、课程目标知识目标：1. 让学生理解PCM编码的基本概念、原理和分类；2. 掌握PCM编码和解码的步骤，了解其在数字音频处理中的应用；3. 了解不同采样频率、位深度对PCM音频质量的影响。

技能目标：1. 培养学生运用PCM编码原理解决实际问题的能力；2. 学会使用相关软件或编程语言进行PCM音频的编码和解码；3. 能够分析不同PCM参数对音频质量的影响，并进行优化。

情感态度价值观目标：1. 激发学生对数字音频处理的兴趣，培养其探索精神；2. 培养学生团队合作意识，学会在团队中分享和交流；3. 引导学生关注科技发展，了解数字化技术在实际应用中的价值。

课程性质：本课程为信息技术或电子学科相关课程，结合学生所在年级，注重理论联系实际，提高学生的动手能力和创新能力。

学生特点：学生具备一定的计算机和电子学科基础知识，对新鲜事物充满好奇心，具备一定的动手操作能力和问题解决能力。

教学要求：通过本课程的学习，要求学生掌握PCM编码解码的基本知识和技能，能够将所学知识应用于实际生活中，提高学生的数字化素养。

在教学过程中，注重理论与实践相结合，充分调动学生的积极性，培养其创新精神和团队合作能力。

课程目标分解为具体学习成果，以便于后续教学设计和评估。

二、教学内容1. PCM编码基本概念：介绍PCM的定义、作用及其在数字音频领域的地位；教材章节：第一章 数字音频基础2. PCM编码原理：讲解线性脉冲编码调制（PCM）的原理、步骤及关键参数；教材章节：第二章 PCM编码原理3. PCM编码分类：介绍不同类型的PCM编码方式，如标准PCM、差分PCM 等；教材章节：第二章 PCM编码原理4. 采样频率与位深度：分析采样频率、位深度对PCM音频质量的影响；教材章节：第三章 采样与量化5. PCM编码与解码实现：讲解如何使用软件或编程语言实现PCM音频的编码和解码；教材章节：第四章 PCM编码与解码实现6. 应用实例：分析PCM编码在实际应用中的案例，如数字录音、音频传输等；教材章节：第五章 数字音频应用实例7. PCM音频质量优化：探讨如何通过调整PCM参数提高音频质量；教材章节：第六章 音频质量优化教学内容安排与进度：第1课时：PCM基本概念、作用及其在数字音频领域的地位；第2课时：PCM编码原理、步骤及关键参数；第3课时：PCM编码分类、采样频率与位深度；第4课时：PCM编码与解码实现；第5课时：应用实例及PCM音频质量优化。

基于Matlab的脉冲编码调制(PCM)系统设计与仿真

基于Matlab的脉冲编码调制(PCM)系统设计与仿真

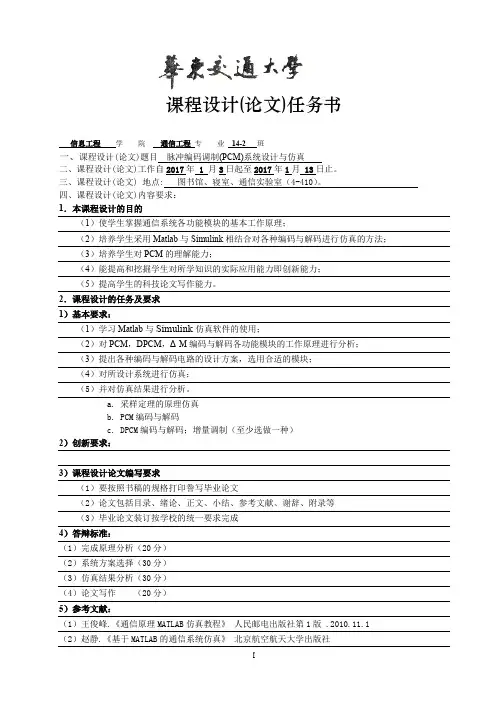

课程设计(论文)任务书信息工程学院通信工程专业14-2 班一、课程设计(论文)题目脉冲编码调制(PCM)系统设计与仿真二、课程设计(论文)工作自2017年1 月3日起至2017年1月 13日止。
