课程设计(论文)任务书信息工程学院通信工程专业14-2 班一、课程设计(论文)题目脉冲编码调制(PCM)系统设计与仿真二、课程设计(论文)工作自2017年1 月3日起至2017年1月 13日止。
三、课程设计(论文) 地点: 图书馆、寝室、通信实验室（4-410）。
四、课程设计(论文)内容要求：1．本课程设计的目的（1）使学生掌握通信系统各功能模块的基本工作原理；（2）培养学生采用Matlab与Simulink相结合对各种编码与解码进行仿真的方法；（3）培养学生对PCM的理解能力；（4）能提高和挖掘学生对所学知识的实际应用能力即创新能力；（5）提高学生的科技论文写作能力。
2．课程设计的任务及要求1）基本要求：（1）学习Matlab与Simulink仿真软件的使用；（2）对PCM，DPCM，ΔM编码与解码各功能模块的工作原理进行分析；（3）提出各种编码与解码电路的设计方案，选用合适的模块；（4）对所设计系统进行仿真；（5）并对仿真结果进行分析。
a. 采样定理的原理仿真b. PCM编码与解码c. DPCM编码与解码；增量调制（至少选做一种）2）创新要求：3）课程设计论文编写要求（1）要按照书稿的规格打印誊写毕业论文（2）论文包括目录、绪论、正文、小结、参考文献、谢辞、附录等（3）毕业论文装订按学校的统一要求完成4）答辩标准：（1）完成原理分析（20分）（2）系统方案选择（30分）（3）仿真结果分析（30分）（4）论文写作（20分）5）参考文献：（1）王俊峰.《通信原理MATLAB仿真教程》人民邮电出版社第1版 .2010.11.1 （2）赵静.《基于MATLAB的通信系统仿真》北京航空航天大学出版社6）课程设计进度安排内容天数地点构思及收集资料 2 图书馆仿真 5 实验室撰写论文 3 实验室学生签名：2017年1月3日课程设计(论文)评审意见（1）完成原理分析（20分）：优（）、良（）、中（）、一般（）、差（）；（2）系统方案选择（30分）：优（）、良（）、中（）、一般（）、差（）；（3）仿真结果分析（30分）：优（）、良（）、中（）、一般（）、差（）；（4）论文写作（20分）：优（）、良（）、中（）、一般（）、差（）；（5）格式规范性及考勤是否降等级：是（）、否（）评阅人：职称：副教授2017年1月13日目录摘要 (I)Abstract............................................................................................................................................................... I I1 绪论 (1)2 PCM脉冲编码原理 (2)2.1 模拟信号的抽样及频谱分析 (2)2.1.1 信号的采样 (2)2.1.2 抽样定理 (2)2.1.3 采样信号的频谱分析 (3)2.2 量化 (3)2.2.1 量化的定义 (3)2.2.2 量化的分类 (4)2.2.3 MATLAB的A律13折线量化 (10)2.3 PCM编码 (10)2.3.1 编码的定义 (10)2.3.2 码型的选择 (11)2.3.3 ＰＣM脉冲编码的原理 (11)3 PCM的MA TLAB实现 (13)3.1 PCM抽样的MATLAB实现 (13)3.2 PCM量化的MATLAB实现 (16)3.2.1 PCM均匀量化的MATLAB实现 (16)3.2.2 PCM A律非均匀量化的MATLAB实现 (18)3.3 PCM A律13折线编码的MATLAB实现 (20)4结果分析及总结 (23)参考文献 (24)。
天津理工大学计算机与通信工程学院通信工程专业设计说明书基于Matlab/Simulink的PCM调制解调仿真设计与研究姓名史波学号 20102147班级 10通信3班指导老师白育堃、王俊峰日期 2013.11.26目录摘要： 1关键词： 1一 Matlab及simulink简介 21.1 Matlab简介 21.2 Matlab的功能和特点 31.3 Simulink简介 31.4Simulink的功能和特点 4二 PCM基本原理 42.1 抽样 52.2 量化 52.3 编码 72.4 时分多路复用 9三 PCM系统仿真电路设计 103.1 总体设计思想 103.2 各模块的设计和仿真图形分析 11 3.2.1 PCM编码模块设计 113.2.2 PCM解码模块设计 153．2.3 PCM系统总体模块 17结束语 19结论 20参考文献 21摘要：本设计结合PCM的抽样、量化、编码原理，利用MATLAB软件编程和绘图功能，完成了对脉冲编码调制（PCM）系统的建模与仿真分析。
课题中主要分为三部分对脉冲编码调制（PCM）系统原理进行建模与仿真分析，分别为采样、量化和编码原理的建模仿真。
同时仿真分析了采样与欠采样的波形、均匀量化与A律13折线非均匀量化的量化性能及其差异。
通过对脉冲编码调制（PCM）系统原理的仿真分析，设计者对PCM原理及性能有了更深刻的认识，并进一步掌握MATLAB软件的使用。
关键词：脉冲编码调制（PCM）均匀与非均匀量化 MATLAB一 Matlab及simulink简介Matlab是由美国的mathworks公司出品的一款商业性数学软件。
可用于数据的可视化、算法的开发、数值的计算和数据分析的交互式的环境和高级的技术计算语言。
其主要包括SIMULINK与MATLAB两大部分。
1.1 Matlab简介MATLAB是美国MathWorks公司生产的一个为科学和工程计算专门设计的交互式大型软件，是一个可以完成各种精确计算和数据处理的、可视化的、强大的计算工具。
用MATLAB程序开发设计PCM编码调制系统目录一、作业要求 (1)二、PCM编解码原理简述 (1)三、MATLAB程序及仿真结果 (6)一、作业要求用MATLAB程序开发设计PCM编码调制系统。
系统参数设置如下：1．输入模拟信源的最高频率限制在4KHz以内（可以是正弦信号，也可随机产生信号）；2．信号平均功率的动态范围≥30dB（自行设定幅度区间）。
要求完成以下工作：1．采用均匀量化，若要求信噪比不应低于25dB，不考虑线路衰减和损耗，则设计该均匀量化器，并显示原始输入信号，量化输出信号，以及编码结果。
2．若采用A律13折线PCM编码，显示原始输入信号图及解码后的信号图；打印输出编码结果，并比较译码后的量化误差。
二、PCM编解码原理简述均匀量化的基本原理在脉冲编码调制中，模拟信号首先以高于奈奎斯特的速率采样，然后将所的样本量化。
假设模拟信号是以［-Ⅹmax,Ⅹmax ］表示的区间内分布的，而量化电平数很大。
量化电平可以是相等的或是不相等的；前者就属于均匀PCM ，而后者就是非均匀PCM 。
关于量化的几个基本概念，量化间隔；量化误差；量化信噪比。
(1)相邻量化电平间距离称量化间隔， 用“Δ”表示。
(2)设抽样值为()s x kT ，量化后的值为()q s x kT ， x q (kTs)与x(kTs)的误差称为量化误差，又称为量化噪声；量化误差不超过±Δ/2，而量化级数目越多，Δ值越小，量化误差也越小。
(3)衡量量化的性能好坏最常用指标是量化信噪比(S q /N q ),其中S q 表示量化信号值x q (kTs)产生的功率，N q 表示量化误差功率，量化信噪比越大，则量化性能越好。
在均匀PCM 中，长度为2X max 的区间［-Ⅹmax ,Ⅹmax ］被划分为N 个相等的子区间，每一子区间长度为△=2X max /N 。
如果N 足够大，那么在每一子区间内输入的密度函数就能认为是均匀的，产生的失真为D=△2/12。

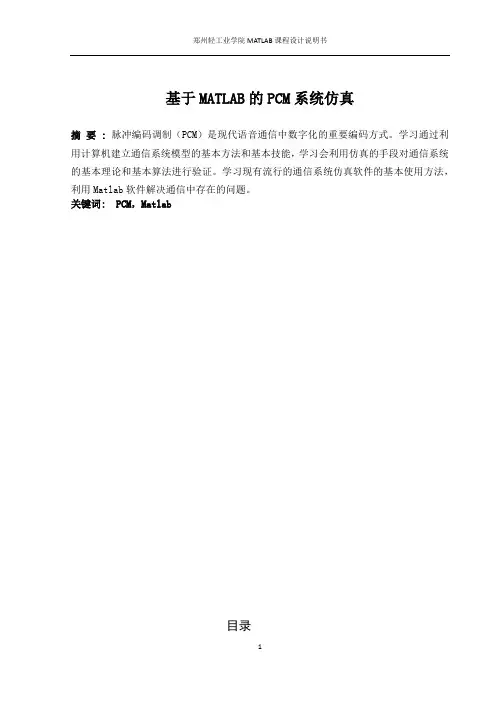

基于MATLAB的PCM系统仿真摘要 :脉冲编码调制（PCM）是现代语音通信中数字化的重要编码方式。
学习通过利用计算机建立通信系统模型的基本方法和基本技能，学习会利用仿真的手段对通信系统的基本理论和基本算法进行验证。
学习现有流行的通信系统仿真软件的基本使用方法，利用Matlab软件解决通信中存在的问题。
关键词: PCM，Matlab目录1.前言 (2)2. PCM简介 (3)2.1 PCM的基本概念 (3)2.2 PCM的技术发展 (3)3. PCM原理及仿真 (4)3.1PCM编码原理 (4)3.1.1抽样 (5)3.1.2量化 (5)3.1.3编码 (6)3.1.4译码 (7)4.设计过程及结果 (7)4.1量化级为64，128，u律非线性程序及运行结果 (7)4.2 simulink A律非线性程序及运行结果 (9)5. 设计总结 (11)参考文献 (12)1.前言脉冲编码调制（PCM）就是把一个时间连续，取值连续的模拟信号变换成时间离散，取值离散的数字信号后在信道中传输。
脉冲编码调制就是对模拟信号先抽样，再对样值幅度量化、编码的过程。
PCM 在通信系统中完成将语音信号数字化功能，它的实现主要包括三个步骤完成：抽样、量化、编码。
分别完成时间上离散、幅度上离散、及量化信号的二进制表示。
其中抽样就是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号，抽样必须遵循奈奎斯特抽样定理。
该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。
它的抽样速率的下限是由抽样定理确定。
抽样速率采用8Kbit/s。
而量化就是把经过抽样得到的瞬时值将其幅度离散。
最后编码就是用一组二进制码组来表示每一个有固定电平的量化值。
然而，实际上量化是在编码过程中同时完成的，故编码过程也称为模/数变换，可记作A/D。
2. PCM简介2.1 PCM的基本概念在光纤通行系统中，光纤中传输的是二进制光脉冲“0”码和“1”码，它由二进制数字信号对光源进行通断调制而产生。
课程设计(论文)任务书欧阳歌谷（2021.02.01）信息工程学院通信工程专业142 班一、课程设计(论文)题目脉冲编码调制(PCM)系统设计与仿真二、课程设计(论文)工作自1月3日起至1月13日止。
三、课程设计(论文) 地址: 图书馆、寝室、通信实验室（4410）。
四、课程设计(论文)内容要求：1．本课程设计的目的（1）使学生掌握通信系统各功能模块的基本工作原理；（2）培养学生采取Matlab与Simulink相结合对各种编码与解码进行仿真的办法；（3）培养学生对PCM的理解能力；（4）能提高和挖掘学生对所学知识的实际应用能力即立异能力；（5）提高学生的科技论文写作能力。
2．课程设计的任务及要求1）基本要求：（1）学习Matlab与Simulink仿真软件的使用；（2）对PCM，DPCM，ΔM编码与解码各功能模块的工作原理进行阐发；（3）提出各种编码与解码电路的设计计划，选用合适的模块；（4）对所设计系统进行仿真；（5）并对仿真结果进行阐发。
a. 采样定理的原理仿真b. PCM编码与解码c. DPCM编码与解码；增量调制（至少选做一种）2）立异要求：3）课程设计论文编写要求（1）要依照书稿的规格打印誊写结业论文（2）论文包含目录、绪论、正文、小结、参考文献、谢辞、附录等（3）结业论文装订按学校的统一要求完成4）辩论标准：（1）完成原理阐发（20分）（2）系统计划选择（30分）（3）仿真结果阐发（30分）（4）论文写作（20分）5）参考文献：（1）王俊峰.《通信原理MATLAB仿真教程》人民邮电出版社第1版 ..11.1（2）赵静.《基于MATLAB的通信系统仿真》北京航空航天年夜学出版社6）课程设计进度安插内容天数地址构思及收集资料2图书馆仿真5实验室撰写论文3实验室学生签名：1月3日课程设计(论文)评审意见（1）完成原理阐发（20分）：优（）、良（）、中（）、一般（）、差（）；（2）系统计划选择（30分）：优（）、良（）、中（）、一般（）、差（）；（3）仿真结果阐发（30分）：优（）、良（）、中（）、一般（）、差（）；（4）论文写作（20分）：优（）、良（）、中（）、一般（）、差（）；（5）格式规范性及考勤是否降品级：是（）、否（）评阅人：职称：副教授1月13日1目录摘要IAbstractI1 绪论02 PCM脉冲编码原理02.1 模拟信号的抽样及频谱阐发02.1.1 信号的采样02.1.2 抽样定理02.1.3 采样信号的频谱阐发12.2 量化22.2.1 量化的界说22.2.2 量化的分类22.2.3 MATLAB的A律13折线量化82.3 PCM编码92.3.1 编码的界说92.3.2 码型的选择102.3.3 ＰＣM脉冲编码的原理103 PCM的MATLAB实现113.1 PCM抽样的MA TLAB实现113.2 PCM量化的MA TLAB实现153.2.1 PCM均匀量化的MA TLAB实现153.2.2 PCM A律非均匀量化的MA TLAB实现163.3 PCM A律13折线编码的MA TLAB实现184结果阐发及总结20参考文献21摘要本设计结合PCM的抽样、量化、编码原理，利用MATLAB软件编程和绘图功能，完成了对脉冲编码调制（PCM）系统的建模与仿真阐发。
通信系统仿真设计实训报告1.课题名称：基于 MATLAB 的PCM系统仿真设计与实现学生学号：学生姓名：所在班级：任课教师：2016年 10月25日目录1．PCM技术的产生和发展 (3)2 课题设计内容 (4)3 PCM基本原理 (4)3.1 抽样 (4)3.2 量化 (4)3.3 编码 (7)3.4 时分多路复用 (9)4 PCM系统仿真电路设计 (10)4.1 总体设计思想 (10)4.2 各模块的设计和仿真图形分析 (10)4.2.1 PCM编码模块设计 (10)4.2.2 PCM解码模块设计 (14)4.2.3 PCM系统总体模块 (15)5 结论 (17)6 参考文献 (18)1．PCM技术的产生和发展脉冲编码调制，由A.里弗斯于1937年提出的，这一概念为数字通信奠定了基础，60年代它开始应用于市内电话网以扩充容量，使已有音频电缆的大部分芯线的传输容量扩大24～48倍。
到70年代中、末期，各国相继把脉码调制成功地应用于同轴电缆通信、微波接力通信、卫星通信和光纤通信等中、大容量传输系统。
80年代初，脉码调制已用于市话中继传输和大容量干线传输以及数字程控交换机，并在用户话机中采用。
在光纤通信系统中，光纤中传输的是二进制光脉冲“0码”和“1码”，它由二进制数字信号对光源进行通断调制而产生。
而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM（pulse code modulation），即脉冲编码调制。
这种电的数字信号称为数字基地信号，由PCM电端机产生，现在的数字传输系统都是采用脉冲编码调制（pulse code modulation）体制。
PCM最初并非传输计算机数据用的，而是使交换机之间有一条中继线不是只传送一条电话信号。
PCM有两种标准（表现形式）即T1和E1。
中国采用的是欧洲的E1标准。
T1的速率是1.544Mbit/s，E1的速率是2.048Mbit/s。
脉冲编码调制可以向用户提供多种业务，既可以提供从2M到155M 速率的数字数据专线业务，也可以提供话音、图象传送、远程教学等其他业务。
（设计报告自己独立完成，如有雷同，双方均为0分，请同学们自己保护好自己的设计报告，特此申明）。
通信原理课程设计设计报告课题名称：专业班级：姓名：学号：起止时间：信息科学与工程学院目录一、课题内容二、设计目的三、设计要求四、实验条件五、系统设计1、通信系统的原理2. 所设计子系统的原理六、详细设计与编码1. 设计方案2. 编程工具的选择3. 编码与测试4. 运行结果及分析七、设计心得八、参考文献 (2)2一、课题内容本课题是基于MATLAB的通信系统仿真—PCM系统仿真二、设计目的1、培养我综合得用多门课程知识的能力。
2、培养我熟练掌握MATLAB，运用此工具进行通信系统仿真的能力。
3、培养我查阅资料，解决问题的能力。
4、加深我对通信系统各部分的理解。
5、培养学生系统设计与系统开发的思想；三、设计要求1.独立完成自己的题目内容；2.对通信系统有整体的较深入的理解，深入理解自己仿真部分的原理的基础，画出对应的通信子系统的原理框图；3.提出仿真方案；4.完成仿真软件的编制；5.仿真软件的演示；6.提交详细的设计报告。
四、实验条件计算机、Matlab软件五、系统设计1、通信系统的原理（阐述整个通信系统原理，最后之处你主要负责哪一部分）通信的目的是传递消息，通信系统是一个以传递消息为目地的系统，通信系统的一般模型如下：图中，信源的作用是把待传输的消息转换成原始电信号，如电话系统中电话机可看成是信源。
信源输出的信号称为基带信号。
所谓基带信号是指没有经过调制（进行频谱搬移和变换）的原始电信号，其特点是信号频谱从零频附近开始，具有低通形式，。
根据原始电信号的特征，基带信号可分为数字基带信号和模拟基带信号，相应地，信源也分为数字信源和模拟信源。
发送设备的基本功能是将信源和信道匹配起来，即将信源产生的原始电信号（基带信号）变换成适合在信道中传输的信号。
变换方式是多种多样的，在需要频谱搬移的场合，调制是最常见的变换方式；对传输数字信号来说，发送设备又常常包含信源编码和信道编码等。
基于Matlab的脉冲编码调制（PCM）系统设计与仿真设计课程设计任务书学生：专业班级：指导教师：工作单位：题目: 脉冲编码调制（PCM）的实现初始条件：1、MATLAB软件；2、脉冲编码调制相关知识。
要求完成的主要任务:1、任务实现脉冲编码调制（PCM）技术的三个过程：采样、量化与编码。
2、要求用仿真软件对其进行验证，使其满足以下要求：（1）模拟信号的最高频率限制在4KHZ以；（2）分别实现64级电平的均匀量化和A压缩率的非均匀量化；（3）按照13折线A律特性编成8位码。
时间安排：第1，2天：分析题目，方案设计；第3，4，5天：软件设计；第6，7天：系统仿真；第8天：答辩，完成设计说明书。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)Abstract (II)1 绪论 (1)2 MATLAB简介 (2)2.1 MATLAB软件简介 (2)2.2 MATLAB程序设计方法 (2)3 PCM脉冲编码原理 (4)3.1 模拟信号的抽样及频谱分析 (4)3.1.1 信号的采样 (4)3.1.2 抽样定理 (4)3.1.3 采样信号的频谱分析 (5)3.2 量化 (5)3.2.1 量化的定义 (5)3.2.2 量化的分类 (6)3.2.3 MATLAB的A律13折线量化 (12)3.3 PCM编码 (12)3.3.1 编码的定义 (12)3.3.2 码型的选择 (13)3.3.3 PCM脉冲编码的原理 (13)4 PCM的MATLAB实现 (15)4.1 PCM抽样的MATLAB实现 (15)4.2 PCM量化的MATLAB实现 (18)4.2.1 PCM均匀量化的MATLAB实现 (18)4.2.2 PCM A律非均匀量化的MATLAB实现 (20)4.3 PCM A律13折线编码的MATLAB实现 (22)5 结果分析及总结 (25)参考文献 (26)摘要本设计结合PCM的抽样、量化、编码原理，利用MATLAB软件编程和绘图功能，完成了对脉冲编码调制（PCM）系统的建模与仿真分析。
通信系统仿真设计实训报告1.课题名称：基于MATLAB 的PCM系统仿真设计与实现学生学号：学生姓名：所在班级：任课教师：2016年10月25日目录1．PCM技术的产生和发展 (3)2 课题设计内容 (4)3 PCM基本原理 (4)3.1 抽样 (4)3.2 量化 (4)3.3 编码 (7)3.4 时分多路复用 (9)4 PCM系统仿真电路设计 (10)4.1 总体设计思想 (10)4.2 各模块的设计和仿真图形分析 (10)4.2.1 PCM编码模块设计 (10)4.2.2 PCM解码模块设计 (14)4.2.3 PCM系统总体模块 (15)5 结论 (17)6 参考文献 (18)1．PCM技术的产生和发展脉冲编码调制，由A.里弗斯于1937年提出的，这一概念为数字通信奠定了基础，60年代它开始应用于市内电话网以扩充容量，使已有音频电缆的大部分芯线的传输容量扩大24～48倍。
到70年代中、末期，各国相继把脉码调制成功地应用于同轴电缆通信、微波接力通信、卫星通信和光纤通信等中、大容量传输系统。
80年代初，脉码调制已用于市话中继传输和大容量干线传输以及数字程控交换机，并在用户话机中采用。
在光纤通信系统中，光纤中传输的是二进制光脉冲“0码”和“1码”，它由二进制数字信号对光源进行通断调制而产生。
而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM（pulse code modulation），即脉冲编码调制。
这种电的数字信号称为数字基地信号，由PCM电端机产生，现在的数字传输系统都是采用脉冲编码调制（pulse code modulation）体制。
PCM最初并非传输计算机数据用的，而是使交换机之间有一条中继线不是只传送一条电话信号。
PCM有两种标准（表现形式）即T1和E1。
中国采用的是欧洲的E1标准。
T1的速率是1.544Mbit/s，E1的速率是2.048Mbit/s。
脉冲编码调制可以向用户提供多种业务，既可以提供从2M到155M 速率的数字数据专线业务，也可以提供话音、图象传送、远程教学等其他业务。
特别适用于对数据传输速率要求较高，需要更高带宽的用户使用。
脉冲编码调制是70年代末法杖起来的，记录媒体之一的CD，80年代初由飞利浦和索尼公司共同推出。
脉冲编码调制的音频格式也是被DVD-A所采用，它支持立体声和5.1环绕声，1999年由DVD讨论会发布和推出的。
脉冲编码调制的比特率，从14-bit发展到16-bit、18-bit、20-bit直到24-bit；采样频率从44.1kHz发展到192kHz。
PCM脉冲编码调制这项技术可以改善和提高的方面则越来越小。
只是简单的增加PCM脉冲编码调制比特率和采样率，不能根本的改变它的根本问题。
其原因是PCM的主要问题在于：(1)任何脉冲编码调制数字音频系统需要在其输入端设置急剧升降的滤波器，仅让20Hz-22.05Hz的频率通过（高端22.05kHz是由于CD44.1kHz的一半频率而确定）。
(2)在录音时采用多级或者串联抽选的数字滤波器（减低采样频率），在重放时采用多级的内插的数字滤波器（提高采样频率），为了控制小信号在编码时的失真，两者又都需要加入重复定量噪声。
这样就限制了PCM技术在音频还原时的保真度。
为了全面改善脉冲编码调制数字音频技术，获得更好的声音质量，就需要有新的技术来替换。
飞利浦和索尼公司再次联手，共同推出一种称为直接流数字编码技术DSD的格式，其记录媒体为超级音频CD即SACD，支持立体声和5.1环绕声。
DSD是PCM脉冲编码调制的进化版。
2 课题设计内容本设计研究的内容是利用MATLAB集成环境下的Simulink仿真平台，设计一个PCM 通信系统。
PCM系统主要包括模拟信号的数字化、信道传输和数字信号还原模拟信号三部分，最后用示波器观察输入信号和输出信号的波形，加上含有噪声的信道，最后运行结果并通过波形来分析该系统的性能。
本设计的研究目的是在学习通信原理基本原理基础上，学习PCM调制解调方法；掌握脉冲编码调制技术特点；熟悉MATLAB软件的相关知识；并能够运用MATLAB软件工具对PCM系统进行辅助设计和仿真。
3 PCM基本原理3.1 抽样所谓抽样，就是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号。
该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。
它的抽样速率的下限是由抽样定理确定的。
在一个频带限制在（0，f h）内的时间连续信号f（t），如果以1/2 f h的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。
或者说，如果一个连续信号f（t）的频谱中最高频率不超过f h，当抽样频率f S≥2 f h时，抽样后的信号就包含原连续的全部信息。
这就是抽样定理。
3.2 量化从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。
如图 3.1所示量化器Q输出L个量化值y，k=1，2，3，…，L。
k y常称k为重建电平或量化电平。
当量化器输入信号幅度x落在x与1 k x之间时，量化器输出电k平为y。
这个量化过程可以表达为：kL k x Q x Q y y x x kk k ,...,3,2,1,}{)(1==<<==+这里k x 称为分层电平或判决阈值。
通常k k k x x -=∆+1称为量化间隔。
图3.1模拟信号的量化量化后的抽样信号于量化前的抽样信号相比较，当然有所失真，且不再是模拟信号。
这种失真在接收端还原模拟信号是变现为噪声，并称为量化噪声。
量化噪声的大小取决于把样值分级“取整”的方式，分的级数越多，即量化极差或间隔越小，量化噪声也越小。
模拟信号的量化分为均匀量化和非均匀量化。
由于均匀量化存在的主要缺点是：无论抽样值大小如何，量化噪声的均方根值都固定不变。
因此，当信号()m t 较小时，则信号量化噪声功率比也就很小，这样的话化信噪比就难以达到给定的要求。
通常，把满足信噪比要求的输入信号取值范围定义为动态范围，可见，对于弱信号时，均匀量化时的信号动态范围将受到较大的限制。
为了克服这个缺点，实际中，往往采用非均匀量化。
非均匀量化是根据信号的不同区间来确定量化间隔的。
对于信号取值小的区间，其量化间隔v ∆也小；反之，量化间隔就大。
它与均匀量化相比，有两个突出的优点。
首先，当输入量化器的信号具有非均匀分布的概率密度（实际中常常是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽样值成比例。
因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的量化信噪比。
实际中，非均匀量化的实际方法通常是将抽样值通过压缩再进行均匀量化。
通常使用的压缩器中，大多采用对数式压缩。
广泛采用的两种对数压缩律是μ压缩律和A 压缩律。
美国采用μ压缩律，我国和欧洲各国均采用A 压缩律，因此，PCM 编码方式采用的也是A 压缩律。
所谓A 压缩律也就是压缩器具有如下特性的压缩律：Ax A Ax y 10,ln 1≤<+=；11,ln 1ln 1<≤++=x AA Ax yA 律压扩特性是连续曲线，A 值不同压扩特性亦不同，在电路上实现这样的函数规律是相当复杂的。
实际中，往往都采用近似于A 律函数规律的13折线（A=87.6）的压扩特性。
这样，它基本上保持了连续压扩特性曲线的优点，又便于用电路实现，本设计中所用到的PCM 编码正是采用这种压扩特性来进行编码的。
图3.2示出了这种压扩特性表3.1列出了13折线时的x 值与计算x 值的比较。
图3.3 A 律函数13折线表3.1 13折线时的x 值与计算x 值的比较y0 81 82 83 84 85 86 87 1 x1281 6.601 6.301 4.151 79.71 93.31 98.11 1按折线 分段时的x0 1281 641 321 161 81 41 21 1表3.1中第二行的x值是根据6.A时计算得到的，第三行的x值是13折线分段87=时的值。
可见，13折线各段落的分界点与6.87A曲线十分逼近，同时x按2的幂次分=割有利于数字化。
3.3 编码所谓编码就是把量化后的信号变换成代码，其相反的过程称为译码。
当然，这里的编码和译码与差错控制编码和译码是完全不同的，前者是属于信源编码的范畴。
量化后的抽样信号在一定的取值范围内仅有有限个可取的样值，且信号正、负幅度分布的对称性使正、负样值的个数相等，正、负向的量化级对称分布。
若将有限个量化样值的绝对值从小到大依次排列，并对应的依次赋予一个十进制数字代码，在码前以“+”、“—”号为前缀，来区分样值的正负，则量化后的抽样信号就转化为按抽样时序排列的一串十进制数字码流，即十进制数字信号。
把量化的抽样信号变换成给定字长的二进制码流的过程为编码。
在现有的编码方法中，若按编码的速度来分，大致可分为两大类：低速编码和高速编码。
通信中一般都采用第二类。
编码器的种类大体上可以归结为三类：逐次比较型、折叠级联型、混合型。
在逐次比较型编码方式中，无论采用几位码，一般均按极性码、段落码、段内码的顺序排列。
下面结合13折线的量化来加以说明。
表3-2段落码表3-3段内码在13折线法中，无论输入信号是正是负，均按8段折线（8个段落）进行编码。
若用8位折叠二进制码来表示输入信号的抽样量化值，其中用第一位表示量化值的极性，其余七位（第二位至第八位）则表示抽样量化值的绝对大小。
具体的做法是：用第二至第四位表示段落码，它的8种可能状态来分别代表8个段落的起点电平。
其它四位表示段内码，它的16种可能状态来分别代表每一段落的16个均匀划分的量化级。
这样处理的结果，8个段落被划分成128个量化级。
段落码和8个段落之间的关系如表2.2所示；段内码与16个量化级之间的关系见表2.3。
话音PCM的抽样频率为8KHZ，每个量化样值对应一个8位二进制码，故话音数字编码信号的速率为8bits×8kHz=64kb/s.量化噪声随级数的增多和极差的缩小而缩小。
量化级数增多即样值个数增多，就要求更长的二进制编码。
因此，量化噪声随二进制编码的位数增多而减少，即随数字编码信号的速率提高而减少。
自然界中的声音非常复杂,波形极其复杂，通常我们采用的是脉冲代码调制编码，即PCM编码。
PCM通过抽样、量化、编码三个步骤将连续变化的模拟信号转换为数字编码。
3.4 时分多路复用时分多路复用（TDM）是按传输信号的时间进行分割的，它使不同的信号在不同的时间内传送，将整个传输时间分为许多时间间隔（Slot time，TS，又称为时隙），每个时间片被一路信号占用。
TDM就是通过在时间上交叉发送每一路信号的一部分来实现一条电路传送多路信号的。
