钢结构预应力钢拉杆施工工法

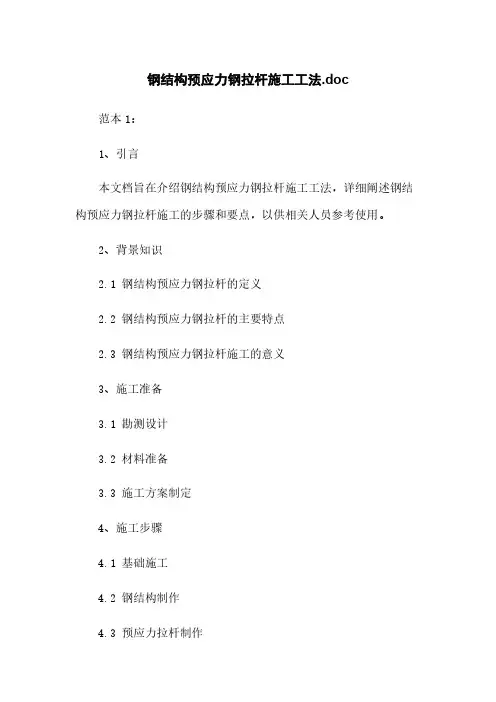

钢结构预应力钢拉杆施工工法.doc范本1：1、引言本文档旨在介绍钢结构预应力钢拉杆施工工法，详细阐述钢结构预应力钢拉杆施工的步骤和要点，以供相关人员参考使用。

2、背景知识2.1 钢结构预应力钢拉杆的定义2.2 钢结构预应力钢拉杆的主要特点2.3 钢结构预应力钢拉杆施工的意义3、施工准备3.1 勘测设计3.2 材料准备3.3 施工方案制定4、施工步骤4.1 基础施工4.2 钢结构制作4.3 预应力拉杆制作4.4 拉杆与结构连接4.5 系统调整与验收5、施工要点5.1 基础的处理5.2 钢结构制作与安装5.3 预应力拉杆制作与安装5.4 拉杆与结构连接的注意事项5.5 系统调整与验收的要点6、施工安全措施6.1 施工现场安全要求6.2 使用工具和设备的注意事项6.3 防止事故的措施7、施工质量控制7.1 施工前的准备工作7.2 检查工序的要点7.3 现场验收和监测7.4 施工记录和报告8、施工效果与使用8.1 施工效果评估8.2 使用注意事项附件：附件1：钢结构预应力拉杆施工图纸附件2：钢材、预应力钢拉杆的材质合格证书法律名词及注释：1.主体工程：指钢结构预应力钢拉杆的施工项目。

2.施工方案：指对钢结构预应力钢拉杆施工进行详细设计和安全措施的规划。

3.验收：指对施工质量进行检查和确认，并依法批准接收。

范本2：1、引言本文档旨在详细介绍钢结构预应力钢拉杆施工工法，包括施工步骤、施工要点和安全措施等，以供相关人员参考使用。

2、背景知识2.1 钢结构预应力钢拉杆的定义2.2 钢结构预应力钢拉杆的用途2.3 钢结构预应力钢拉杆的施工工法的优势3、施工前准备3.1 施工方案制定3.2 材料准备3.3 施工现场准备4、施工步骤4.1 基础处理4.2 钢结构制作与安装4.3 预应力拉杆的加工与安装4.4 拉杆与结构的连接4.5 系统调整与验收5、施工要点5.1 基础处理的注意事项5.2 钢结构制作与安装的要点5.3 预应力拉杆的加工与安装的要点5.4 拉杆与结构的连接的注意事项5.5 系统调整与验收的要点6、安全措施6.1 施工现场的安全要求6.2 工具和设备的使用安全注意事项6.3 防止事故的措施7、质量控制7.1 施工前的准备工作7.2 施工过程的质量检查7.3 现场验收和监测7.4 施工记录和报告附件：附件1：钢结构预应力钢拉杆施工图纸附件2：预应力钢拉杆材料合格证书法律名词及注释：1. 预应力钢拉杆：指在施工过程中通过预应力张拉变形的钢材。

预应力钢束张拉施工方案1. 引言本文档旨在详细描述预应力钢束张拉施工方案，以确保施工过程的顺利进行和施工质量的达到要求。

2. 施工准备在进行预应力钢束张拉前，需要进行以下施工准备工作：- 确认设计图纸和相关规范要求；- 按照设计要求进行钢束的长度和数量计算；- 准备好需要使用的钢束、预应力锚具和张拉设备，并进行检查和试验；- 安装张拉设备并进行调试，确保其正常运行。

3. 钢束张拉施工步骤3.1 布置钢束- 根据设计要求，在构件中预留出适当的孔洞，并清理孔洞内的杂物和灰尘；- 使用专用的导向套管将钢束引入孔洞中，并保持其位置稳定，确保钢束不会与孔壁直接接触。

3.2 安装锚具- 在预留好的孔洞内，安装预应力锚具，并进行调整和固定，确保其位置准确且稳定。

3.3 调整钢束张拉长度- 使用张拉设备对钢束进行张拉，根据设计要求调整钢束的长度；- 根据张拉设备的指示，在钢束上施加适当的张拉力，并使其保持稳定。

3.4 固定锚具和钢束- 在钢束张拉到设计要求长度后，进行锚固；- 采用适当的锚固方式，如注浆锚固，将钢束的一端固定在锚具上，确保其牢固可靠。

4. 施工质量控制在预应力钢束张拉施工过程中，需要进行严格的质量控制，以确保施工质量的达标。

- 根据规范要求，进行张拉力和张拉长度的监测和记录；- 钢束张拉过程中，随时检查预应力锚具的固定情况，确保其稳定可靠；- 钢束张拉完成后，进行钢束的植筋保护，防止锈蚀和外界环境的影响。

5. 安全注意事项预应力钢束张拉施工过程中，必须严格遵守相关的安全操作规程和注意事项。

- 操作人员必须经过培训并具备相应的技能；- 在钢束张拉过程中，严禁站在钢束正下方或近距离站立；- 所有张拉设备必须经过定期的检查和维护，确保其安全可靠。

6. 总结本文档详细描述了预应力钢束张拉施工方案，从施工准备到具体施工步骤，再到质量控制和安全注意事项等方面进行了介绍。

在实际施工中，必须按照本方案和相应规范要求进行操作，以确保施工质量和施工安全。

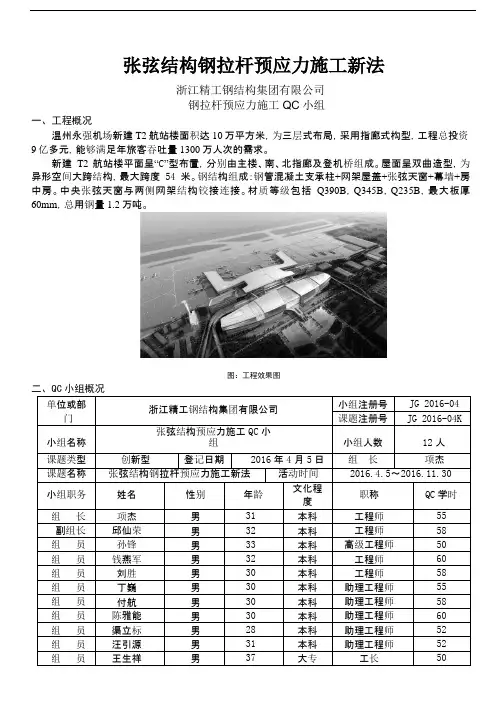

张弦结构钢拉杆预应力施工新法浙江精工钢结构集团有限公司钢拉杆预应力施工QC小组一、工程概况温州永强机场新建T2航站楼面积达10万平方米，为三层式布局，采用指廊式构型，工程总投资9亿多元，能够满足年旅客吞吐量1300万人次的需求。

新建T2航站楼平面呈“C”型布置，分别由主楼、南、北指廊及登机桥组成。

屋面呈双曲造型，为异形空间大跨结构，最大跨度54米。

钢结构组成：钢管混凝土支承柱+网架屋盖+张弦天窗+幕墙+房中房。

中央张弦天窗与两侧网架结构铰接连接。

材质等级包括Q390B，Q345B，Q235B，最大板厚60mm，总用钢量1.2万吨。

图：工程效果图二、QC小组概况单位或部浙江精工钢结构集团有限公司小组注册号JG 2016-04门课题注册号JG 2016-04K小组名称张弦结构预应力施工QC小组小组人数12人课题类型创新型登记日期2016年4月5日组长项杰课题名称张弦结构钢拉杆预应力施工新法活动时间2016.4.5～2016.11.30小组职务姓名性别年龄文化程职称QC学时度组长项杰男31 本科工程师55 副组长邱仙荣男32 本科工程师58 组员孙锋男33 本科高级工程师50 组员钱燕军男32 本科工程师60 组员刘胜男30 本科工程师58 组员丁巍男30 本科助理工程师55 组员付航男30 本科助理工程师58 组员陈雅能男30 本科助理工程师60 组员渠立标男28 本科助理工程师52 组员汪引源男31 本科助理工程师521评估综合 选定课 课题序号分析可实施性 经济性对其他工有效性得 分题作的影响1屋盖网架提升新法 1、与实际结合紧密；2、效果不突出；◎○○○14不选3、经费投入少；2张弦结构钢拉杆预 1、具有实际应用价值；2、经济◎◎ ◎○18选定应力施工新法 社会效益较大；3、课题针对性强；3网架杆件标准化管 1、主体明确；2、受到条件限制大；3○○○○12不选理 、同类推广应用价值不高；机场类幕墙摇摆结1、课题内容清晰；2、有一定的针对4性；3、具有一定指导作用；4、一次性○○△◎12不选构安装投入较大；5、课题目标稍大。

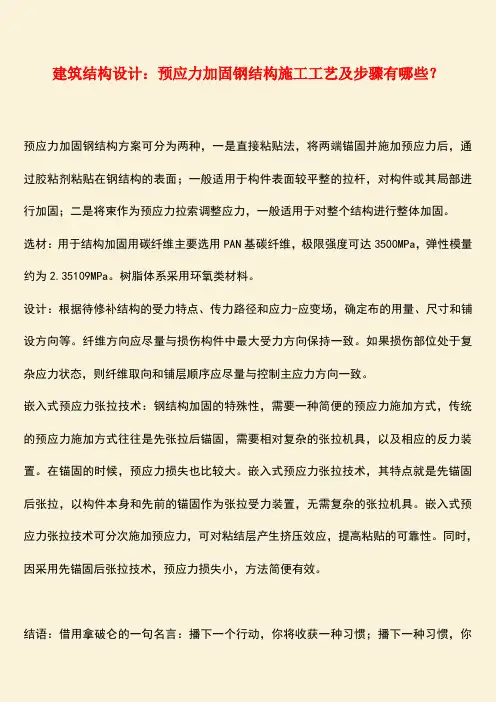

建筑结构设计：预应力加固钢结构施工工艺及步骤有哪些？
预应力加固钢结构方案可分为两种，一是直接粘贴法，将两端锚固并施加预应力后，通过胶粘剂粘贴在钢结构的表面；一般适用于构件表面较平整的拉杆，对构件或其局部进行加固；二是将束作为预应力拉索调整应力，一般适用于对整个结构进行整体加固。

选材：用于结构加固用碳纤维主要选用PAN基碳纤维，极限强度可达3500MPa，弹性模量约为2.35109MPa。

树脂体系采用环氧类材料。

设计：根据待修补结构的受力特点、传力路径和应力-应变场，确定布的用量、尺寸和铺设方向等。

纤维方向应尽量与损伤构件中最大受力方向保持一致。

如果损伤部位处于复杂应力状态，则纤维取向和铺层顺序应尽量与控制主应力方向一致。

嵌入式预应力张拉技术：钢结构加固的特殊性，需要一种简便的预应力施加方式，传统的预应力施加方式往往是先张拉后锚固，需要相对复杂的张拉机具，以及相应的反力装置。

在锚固的时候，预应力损失也比较大。

嵌入式预应力张拉技术，其特点就是先锚固后张拉，以构件本身和先前的锚固作为张拉受力装置，无需复杂的张拉机具。

嵌入式预应力张拉技术可分次施加预应力，可对粘结层产生挤压效应，提高粘贴的可靠性。

同时，因采用先锚固后张拉技术，预应力损失小，方法简便有效。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你
将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

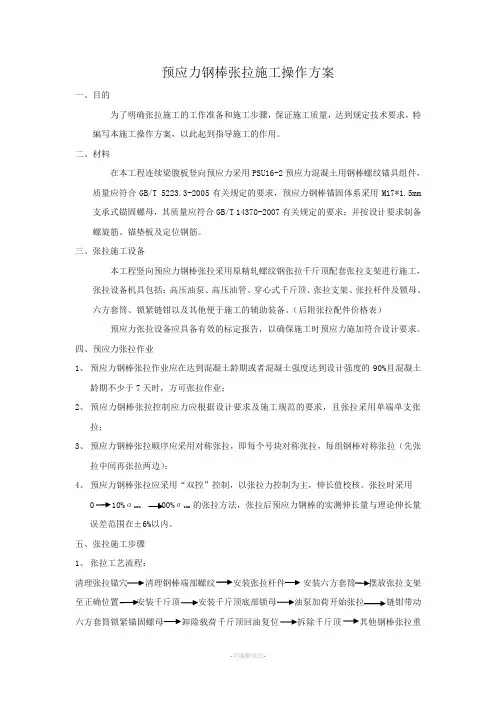

预应力钢棒张拉施工操作方案一、目的为了明确张拉施工的工作准备和施工步骤，保证施工质量，达到规定技术要求，特编写本施工操作方案，以此起到指导施工的作用。

二、材料在本工程连续梁腹板竖向预应力采用PSU16-2预应力混凝土用钢棒螺纹锚具组件，质量应符合GB/T 5223.3-2005有关规定的要求，预应力钢棒锚固体系采用M17*1.5mm支承式锚固螺母，其质量应符合GB/T 14370-2007有关规定的要求；并按设计要求制备螺旋筋、锚垫板及定位钢筋。

三、张拉施工设备本工程竖向预应力钢棒张拉采用原精轧螺纹钢张拉千斤顶配套张拉支架进行施工，张拉设备机具包括：高压油泵、高压油管、穿心式千斤顶、张拉支架、张拉杆件及锁母、六方套筒、锁紧链钳以及其他便于施工的辅助装备。

（后附张拉配件价格表）预应力张拉设备应具备有效的标定报告，以确保施工时预应力施加符合设计要求。

四、预应力张拉作业1、预应力钢棒张拉作业应在达到混凝土龄期或者混凝土强度达到设计强度的90%且混凝土龄期不少于7天时，方可张拉作业；2、预应力钢棒张拉控制应力应根据设计要求及施工规范的要求，且张拉采用单端单支张拉；3、预应力钢棒张拉顺序应采用对称张拉，即每个号块对称张拉，每组钢棒对称张拉（先张拉中间再张拉两边）；4、预应力钢棒张拉应采用“双控”控制，以张拉力控制为主，伸长值校核。

张拉时采用010%σcon 100%σcon 的张拉方法，张拉后预应力钢棒的实测伸长量与理论伸长量误差范围在±6%以内。

五、张拉施工步骤1、张拉工艺流程：清理张拉锚穴清理钢棒端部螺纹安装张拉杆件安装六方套筒摆放张拉支架至正确位置安装千斤顶安装千斤顶底部锁母油泵加荷开始张拉链钳带动六方套筒锁紧锚固螺母卸除载荷千斤顶回油复位拆除千斤顶其他钢棒张拉重复本步骤2、具体操作步骤：a.张拉施工前首先对锚穴进行清理，使得锚垫板外露面平整清洁；b.其次对预应力钢棒端部外漏螺纹进行清理，使螺纹处无杂物或混凝土残渣；c.将张拉杆与张拉头连接，组装件与钢棒端部螺纹连接，连接长度不小于30mm；d.将六方套筒从张拉杆件顶端穿入，使六方套筒与锚固螺母咬合；e.摆放张拉支架，使张拉杆件能从张拉支架面板的中心孔穿出，便于安装千斤顶，张拉支架应可靠摆放；f.安装千斤顶并在张拉杆件安装锁母，固定千斤顶；g.开启油泵加荷至设计力值，同时采用锁紧链钳带动六方套筒锁紧锚固螺母；h.卸除载荷，千斤顶回油复位，依次拆除张拉工装，按相同步骤进行其他钢棒的张拉作业。

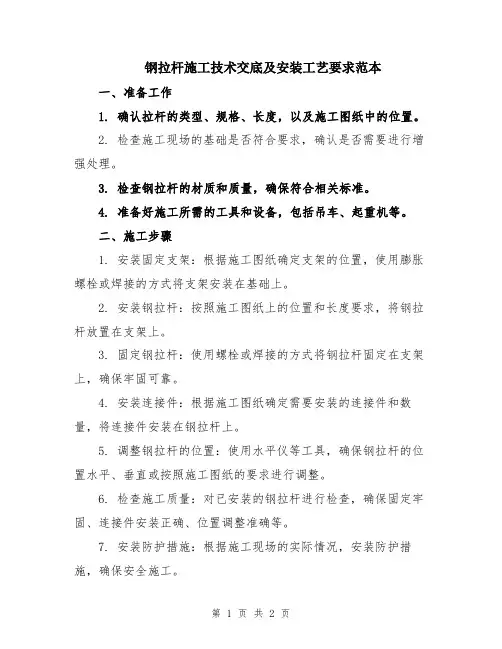

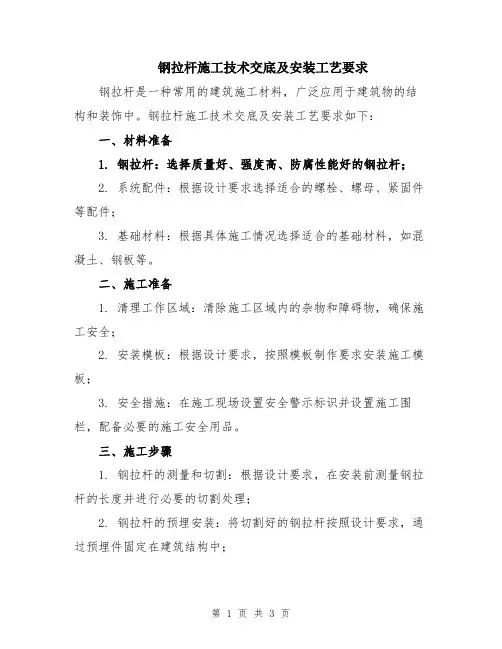

钢拉杆施工技术交底及安装工艺要求范本一、准备工作1. 确认拉杆的类型、规格、长度，以及施工图纸中的位置。

2. 检查施工现场的基础是否符合要求，确认是否需要进行增强处理。

3. 检查钢拉杆的材质和质量，确保符合相关标准。

4. 准备好施工所需的工具和设备，包括吊车、起重机等。

二、施工步骤1. 安装固定支架：根据施工图纸确定支架的位置，使用膨胀螺栓或焊接的方式将支架安装在基础上。

2. 安装钢拉杆：按照施工图纸上的位置和长度要求，将钢拉杆放置在支架上。

3. 固定钢拉杆：使用螺栓或焊接的方式将钢拉杆固定在支架上，确保牢固可靠。

4. 安装连接件：根据施工图纸确定需要安装的连接件和数量，将连接件安装在钢拉杆上。

5. 调整钢拉杆的位置：使用水平仪等工具，确保钢拉杆的位置水平、垂直或按照施工图纸的要求进行调整。

6. 检查施工质量：对已安装的钢拉杆进行检查，确保固定牢固、连接件安装正确、位置调整准确等。

7. 安装防护措施：根据施工现场的实际情况，安装防护措施，确保安全施工。

三、安装工艺要求1. 施工人员必须具备相关的安全技能和证书，遵守安全操作规程，佩戴好安全防护装备。

2. 施工现场必须清理整洁，防止杂物和碎石等物品对施工造成影响。

3. 施工过程中要注意钢拉杆的防锈处理，确保钢材的质量。

4. 施工现场必须严格按照施工图纸的要求进行施工，不得有偷工减料、更改设计等行为。

5. 在施工过程中要注意对施工现场的环境保护，防止对周边设施和环境造成损害。

6. 施工完成后，要对钢拉杆及连接件等进行检查，确保质量合格。

7. 施工前需编制详细的施工方案，包括施工顺序、工艺要求、施工方法等。

通过以上准备工作、施工步骤和安装工艺要求，可以确保钢拉杆的施工质量和安装效果，提高工程的安全性和可靠性。

同时，施工方必须严格遵守相关法律法规和标准，确保施工过程安全可控。

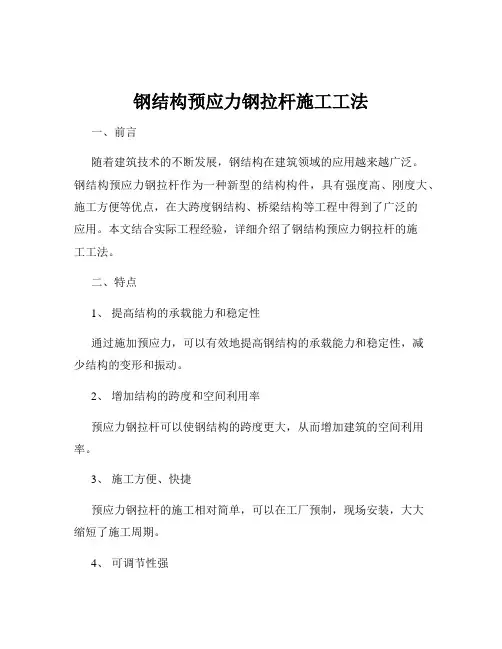

钢结构预应力钢拉杆施工工法一、前言随着建筑技术的不断发展，钢结构在建筑领域的应用越来越广泛。

钢结构预应力钢拉杆作为一种新型的结构构件，具有强度高、刚度大、施工方便等优点，在大跨度钢结构、桥梁结构等工程中得到了广泛的应用。

本文结合实际工程经验，详细介绍了钢结构预应力钢拉杆的施工工法。

二、特点1、提高结构的承载能力和稳定性通过施加预应力，可以有效地提高钢结构的承载能力和稳定性，减少结构的变形和振动。

2、增加结构的跨度和空间利用率预应力钢拉杆可以使钢结构的跨度更大，从而增加建筑的空间利用率。

3、施工方便、快捷预应力钢拉杆的施工相对简单，可以在工厂预制，现场安装，大大缩短了施工周期。

4、可调节性强可以根据实际需要，在施工过程中对预应力进行调整，以满足结构的受力要求。

三、适用范围本工法适用于大跨度钢结构、桥梁结构、体育场馆、展览馆等建筑工程中预应力钢拉杆的施工。

四、工艺原理钢结构预应力钢拉杆施工的原理是通过对钢拉杆施加预拉力，使其在结构中产生预应力，从而提高结构的承载能力和稳定性。

在施工过程中，首先根据结构的受力要求计算出预应力钢拉杆的预拉力值，然后通过专用的张拉设备对钢拉杆进行张拉，使其达到设计的预拉力值。

五、施工工艺流程及操作要点（一）施工工艺流程施工准备→ 钢拉杆制作→ 钢拉杆安装→ 预应力张拉→ 锚具防护（二）操作要点1、施工准备（1）熟悉施工图纸和技术要求，编制施工方案和施工技术交底。

（2）准备施工所需的材料、设备和工具，对钢拉杆、锚具等进行检验和验收。

（3）对施工人员进行技术培训和安全教育。

2、钢拉杆制作（1）根据设计要求，选用合适的钢材制作钢拉杆。

钢拉杆的材质、规格、尺寸应符合设计要求。

（2）钢拉杆的加工应在工厂进行，采用机械加工的方法，保证钢拉杆的精度和质量。

（3）对加工好的钢拉杆进行表面处理，如除锈、涂漆等。

3、钢拉杆安装（1）在钢结构安装完成后，进行钢拉杆的安装。

安装前，应对钢结构的节点进行检查和验收，确保节点的尺寸和位置符合设计要求。

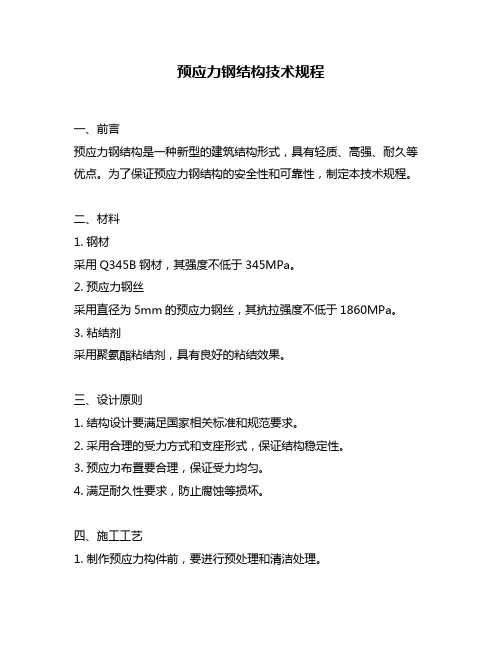

预应力钢结构技术规程一、前言预应力钢结构是一种新型的建筑结构形式，具有轻质、高强、耐久等优点。

为了保证预应力钢结构的安全性和可靠性，制定本技术规程。

二、材料1. 钢材采用Q345B钢材，其强度不低于345MPa。

2. 预应力钢丝采用直径为5mm的预应力钢丝，其抗拉强度不低于1860MPa。

3. 粘结剂采用聚氨酯粘结剂，具有良好的粘结效果。

三、设计原则1. 结构设计要满足国家相关标准和规范要求。

2. 采用合理的受力方式和支座形式，保证结构稳定性。

3. 预应力布置要合理，保证受力均匀。

4. 满足耐久性要求，防止腐蚀等损坏。

四、施工工艺1. 制作预应力构件前，要进行预处理和清洁处理。

2. 钢筋加工时，要进行检查和测量，并记录相应数据。

3. 钢筋焊接时，必须符合相关规范要求，焊缝应平整、无裂缝。

4. 预应力钢丝的张拉要进行预处理，保证其性能稳定。

5. 粘结剂的使用要按照说明书要求进行，粘结层厚度不得超过规定范围。

6. 预应力钢筋的张拉要进行控制和监测，避免过度张拉造成结构损坏。

五、验收标准1. 结构尺寸和形状符合设计要求。

2. 钢材、预应力钢丝和粘结剂符合相关标准和规范要求。

3. 焊缝质量符合相关规范要求。

4. 钢筋张拉力和粘结层厚度符合设计要求。

5. 结构稳定性满足相关标准和规范要求。

六、安全措施1. 施工前必须检查设备和工具是否正常运转，保证施工安全性。

2. 施工现场必须设置警示标志，并配备安全防护用品。

3. 施工人员必须经过专业培训并持有相应证书。

七、维护保养1. 定期检查结构是否存在腐蚀等损坏情况，并进行相应维护保养。

2. 避免结构受到外力冲击和振动，防止结构损坏。

3. 避免化学物质和腐蚀性气体对结构造成影响。

八、总结预应力钢结构是一种新型的建筑结构形式，具有广阔的应用前景。

本技术规程旨在保证预应力钢结构的安全性和可靠性，为相关从业人员提供指导。

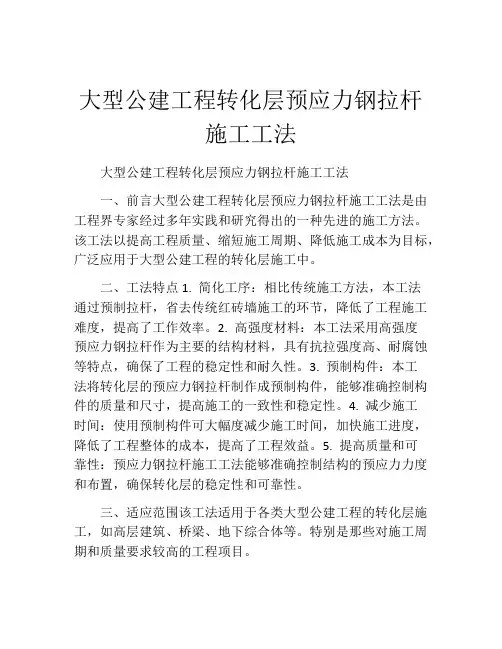

大型公建工程转化层预应力钢拉杆施工工法大型公建工程转化层预应力钢拉杆施工工法一、前言大型公建工程转化层预应力钢拉杆施工工法是由工程界专家经过多年实践和研究得出的一种先进的施工方法。

该工法以提高工程质量、缩短施工周期、降低施工成本为目标，广泛应用于大型公建工程的转化层施工中。

二、工法特点1. 简化工序：相比传统施工方法，本工法通过预制拉杆，省去传统红砖墙施工的环节，降低了工程施工难度，提高了工作效率。

2. 高强度材料：本工法采用高强度预应力钢拉杆作为主要的结构材料，具有抗拉强度高、耐腐蚀等特点，确保了工程的稳定性和耐久性。

3. 预制构件：本工法将转化层的预应力钢拉杆制作成预制构件，能够准确控制构件的质量和尺寸，提高施工的一致性和稳定性。

4. 减少施工时间：使用预制构件可大幅度减少施工时间，加快施工进度，降低了工程整体的成本，提高了工程效益。

5. 提高质量和可靠性：预应力钢拉杆施工工法能够准确控制结构的预应力力度和布置，确保转化层的稳定性和可靠性。

三、适应范围该工法适用于各类大型公建工程的转化层施工，如高层建筑、桥梁、地下综合体等。

特别是那些对施工周期和质量要求较高的工程项目。

四、工艺原理本工法通过预制构件的制作和安装，实现了大型公建工程转化层的预应力钢拉杆施工。

具体工艺原理如下：1. 制作预制构件：选用高强度预应力钢拉杆，根据设计要求制作出长度和直径适当的预制构件。

2. 预应力处理：将预制构件根据设计图纸中的要求进行预应力处理，调整预应力拉力的大小和方向。

3. 钻孔施工：根据设计要求，在转化层位置进行钻孔施工，预留出预应力钢拉杆的安装空间。

4. 安装预制构件：将预制构件通过钻孔孔道安装到转化层位置，调整构件的位置和方向并确保其稳定。

5. 联接处理：通过螺纹联接或者焊接等方法将不同的预应力钢拉杆联接在一起，形成整体的结构。

6. 环锚固定：通过环锚将预应力钢拉杆固定在转化层的结构体上，增强结构的稳定性。

第一节钢结构现场安装及索预应力张拉方案第一小节脚手架及结构加固措施体育馆屋盖为单层网壳，其安装过程对支架的要求非常高，特别控制施工过程中结构的应力和变形是重点，同时保证在结构被支撑的情况下不影响环向索和径向拉杆的布索和张拉施工。

所以整个结构对脚手架的设计提出了较高的要求。

■ 1 一、脚手架设计的控制原则1、变形控制网壳结构施工过程中，脚手架承受承受整个结构的重量，由于结构为球冠体系，由此满堂架还承受一定的水平荷载，由此承重胎架属于复杂的受力体系。

脚手架在施工过程中的变形直接影响了网壳的安装精度，对预应力施工影响比较大。

因此操作架的设计要使得在施工荷载作用下的变形需满足规范和本工程技术条件的要求。

2、稳定性和刚度满足要求满堂架具有一定的高度，最高约28m高，在施工过程中需要严格保证其稳定。

3、沉降量控制满堂架在受力后产生的沉降量不应超过5mm。

4、满足预应力施工要求由于预应力施工在结构形成之后，且索穿行在结构于脚手架内部，脚手架的设计直接影响到预应力索的布索和张拉。

满足预应力施工要求是脚手架控制的重点和难点。

■ 2 二、满足预应力施工要求的二阶平台设计1、通过对上述情况的充分理解和对钢结构和预应力索施工方案的充分研究，我们提出了满足预应力施工要求的二阶平台设计思想。

即脚手架平台搭设分两阶段进行，第一阶段搭设平台控制在预应力索撑杆的下端节点以下约500mm的水平位置处，此步完成后形成一阶梯状台阶。

一阶平台搭设好后，开始铺设预应力索，将索卷用吊机吊至一阶平台上后，在撑杆垂直下方将环向索张开，形成圆形，搁置在满堂架上。

2、一阶平台搭设完成，开始搭设二阶平台，此时的二阶平台以一阶平台为基础，往上搭设，满足网壳安装要求。

3、考虑到环向索的张拉及撑杆的安装，在网壳结构安装完成后，需要设置一部分支撑支承整个结构，且支承应该不影响预应力索的张拉。

4、我们对施工过程的验算结果，对结构采取隔环设置支撑的方式能满足对结构支承的要求。
