建筑构造柱和圈梁的作用

混凝土圈梁与构造柱的施工钢筋混凝土具有良好的抗震性、抗裂性。

所以，为了保证砖砌体的抗裂性能和防震能力，增加砌体的强度和稳定性，需在墙体中配制相应的钢筋混凝土构件，这就是平常所说的砖混结构。

在砖墙砌体中配制钢筋，主要有墙体上设置的圈梁、构造柱等构件。

这些构件，与砖墙体连成了一个整体。

一、砖墙圈梁圈梁是砖混结构中的一种钢筋混凝土结构，有的地方又称墙体腰箍，它可以提高房屋的空间刚度和整体性，增加墙体的稳定性，避免和减少由于地基的不均匀沉降而引起的墙体开裂。

圈梁是沿外墙、内纵墙和主要横墙设置的处于同一水平面内的连续封闭形结构梁。

如图4-54所示为某一圈梁的配筋。

圈梁设在+0.000以下的称为地圈梁，如图4-55所示，图样上常用DQL来表示，凡是承重墙的下边均应设置地圈梁。

装配式混凝土楼群层、屋盖的砖房、砌块房，在抗震设防区，应在安装楼板的下边沿承重外墙的周围、内纵墙和内横墙上，设置水平闭合的层间圈梁和屋盖圈梁，图样上常用QL来表示。

如果圈梁设在门窗洞口的上部，兼作门窗过梁时，则应按图4-56所示进行施工。

如果圈梁被门窗或其他洞口切断不能封闭时，则应在洞口上部设置附加圈梁，附加圈梁与墙的搭接长度应大于圈梁之间的2倍垂直间距，并不得少于1m，如图4-57所示。

图4-54 某一圈梁的配筋示意图4-55 地圈梁图4-56 圈梁兼作过梁圈梁骨架的安装应按下面要求进行：（1）圈梁施工前，必须对所砌墙体的标高进行复测，当有误差时，应用细石混凝土进行找平。

（2）圈梁钢筋骨架一般是待模板安装完毕后进行。

圈梁骨架一般在墙体上进行绑扎，有的为了赶施工进度，常在场外预先进行绑扎，或者委托钢筋加工单位进行加工。

当采用预先绑扎和加工的骨架，可先进行编号组装。

有构造柱时，则应在构造柱处进行绑扎。

图4-57 附加圈梁设置当在模内进行绑扎圈梁骨架时，应按箍筋间距的要求在模板侧划上间距线，然后装主筋穿入箍筋内，箍筋开口处，应沿上面主筋的受力方向左右错开，不得将箍筋的开口放在同一侧。

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

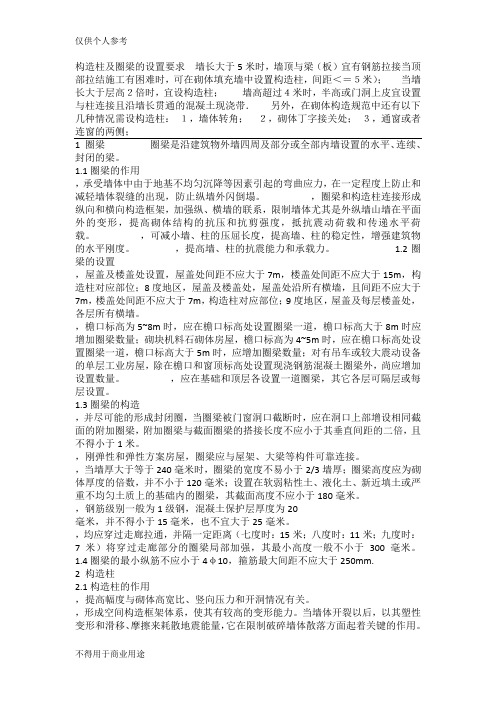

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

，提高墙、柱的抗震能力和承载力。

1.2圈梁的设置，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。

1.3圈梁的构造，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。

，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

构造柱/圈梁圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁。

圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。

按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。

附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

在抗震设防地区，利用圈梁加固墙身就显得更加必要。

构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

构造柱圈梁设置要求构造柱及圈梁设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１、墙体转角；２、砌体丁字接关处；３、通窗或者连窗的两侧；一、圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m 时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

2024年总结圈梁和构造柱的设置要求一、引言圈梁和构造柱是建筑结构中重要的构件，对于建筑的承载能力和稳定性起着重要的作用。

在____年度，国家有关圈梁和构造柱的设置要求有所调整和变化，本文将对____年的圈梁和构造柱的设置要求进行总结和概述。

二、圈梁的设置要求圈梁是承担横向荷载和垂直荷载的重要构件，通常用于跨度较大的建筑中。

____年度，关于圈梁的设置要求主要包括以下几个方面：1. 材料选用：在____年，钢筋混凝土是圈梁常用的材料。

圈梁的钢筋应符合国家标准的规定，并经过质量检测合格。

2. 尺寸和形状：圈梁的尺寸和形状应根据实际载荷和结构要求进行设计。

其中，圈梁的高度一般应大于等于跨度的1/18，且宽度应大于等于跨度的1/3。

3. 加固措施：对于较大跨度的圈梁，需要考虑加固措施，以提高其承载能力和稳定性。

常见的加固措施有增加钢筋数量、采用预应力技术等。

4. 节段设计：圈梁在设计中应考虑节段设计，以便在施工过程中进行拼装和安装。

节段设计要满足施工工艺和工期要求，且要保证圈梁在拼装后的整体性能和稳定性。

5. 防火设计：圈梁的防火设计要符合国家相关标准的要求，以提高建筑的防火性能。

三、构造柱的设置要求构造柱是建筑结构中起支撑和承载作用的柱子，对建筑的竖向承载能力和稳定性具有重要影响。

____年度，关于构造柱的设置要求主要包括以下几个方面：1. 材料选用：与圈梁类似，构造柱的常用材料也是钢筋混凝土。

构造柱的钢筋应符合国家标准的规定，并经过质量检测合格。

2. 尺寸和形状：构造柱的尺寸和形状要根据实际载荷和结构要求进行设计。

一般来说，构造柱的高度应符合建筑设计要求，且横截面积应满足结构强度和稳定性的要求。

3. 加固措施：在设计中需考虑构造柱的加固措施，以提高其承载能力和稳定性。

常见的加固措施有增加钢筋数量、采用加固胶粘剂、使用纤维增强材料等。

4. 防震设计：构造柱在地震区域的设计要考虑抗震性能。

通常采用的防震措施有加粗柱身、采用预应力技术、设置耐震锚固带等。

填充墙构造柱圈梁设置要求填充墙的构造柱和圈梁，听起来就像建筑师的秘密武器，但其实它们就像我们生活中的那些调味料，缺了可不行，增了也未必好。

今天咱们就聊聊这些看似枯燥，但实际上有趣得很的设置要求，让我们把这话题说得轻松幽默一点，毕竟嘛，谁说建筑就不能有点情调呢？1. 填充墙的角色首先，咱们得搞清楚填充墙的角色。

其实，填充墙就是那道“防线”，它既不承担结构的重担，又能给我们带来隐私，绝对是个好帮手。

想象一下，若没有这些墙壁，我们的生活岂不是随时被“偷窥”？不过，这些墙并不是随便怎么砌就行的，还是得讲究一些规矩。

1.1. 填充墙的材料讲到填充墙的材料，咱们可不能马虎。

常见的有砖、混凝土、轻质墙板等等，听上去都很高级。

但你得明白，不同的材料，强度可不一样，简直是“量体裁衣”嘛。

选错了，墙体就可能“东倒西歪”，到时候可就尴尬了。

想象一下，你的家里忽然多出个“拐角”，真是让人哭笑不得。

1.2. 填充墙的厚度再说说墙的厚度，别小看这个问题。

太薄了，承重能力跟纸片一样；太厚了，房间就变成了个“筒子楼”。

一般来说，规范里说的厚度大概在10到24厘米之间，咱们要根据实际需求来定。

就像买衣服，合身最重要，不然穿上去就像“抢劫现场”。

2. 构造柱的重要性构造柱，这名字听起来就很有分量，对吧？其实，构造柱就像家里的“顶梁柱”，绝对是支撑结构的关键。

没它，整栋楼就像无头苍蝇，晃晃悠悠。

2.1. 构造柱的设置位置构造柱的设置位置也是门大学问。

它一般要设置在填充墙的交接处，这样才能更好地承重。

你可以想象成一场舞蹈，舞者之间的默契配合才能让整个表演精彩。

再者，柱子与墙之间的连接点可得是“紧密无缝”，否则就像“鸡飞狗跳”，哪里都是问题。

2.2. 构造柱的强度当然，构造柱的强度也得足够，不然就等着“轰然倒塌”吧。

一般情况下，构造柱的混凝土强度应该达到C25及以上，这样才能抵御各种外力。

不然，哪怕是轻轻一推，整个墙体都可能就“吐舌头”了。
