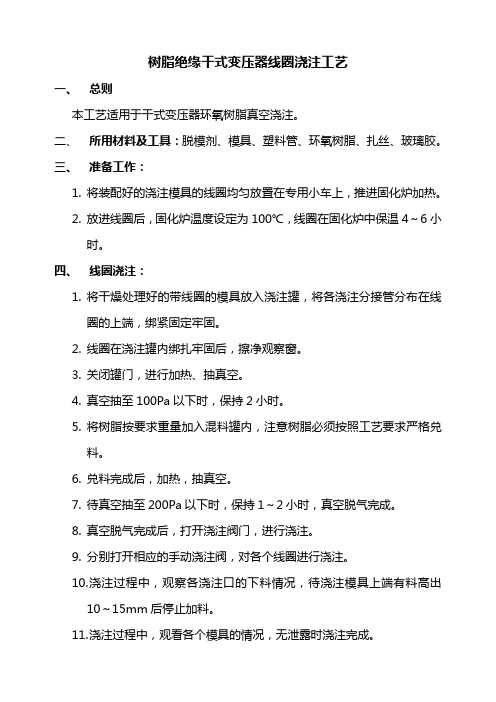

树脂绝缘干式变压器线圈浇注工艺一、总则本工艺适用于干式变压器环氧树脂真空浇注。

二、所用材料及工具：脱模剂、模具、塑料管、环氧树脂、扎丝、玻璃胶。

三、准备工作：1.将装配好的浇注模具的线圈均匀放置在专用小车上，推进固化炉加热。

2.放进线圈后，固化炉温度设定为100℃，线圈在固化炉中保温4～6小时。

四、线圈浇注：1.将干燥处理好的带线圈的模具放入浇注罐，将各浇注分接管分布在线圈的上端，绑紧固定牢固。

2.线圈在浇注罐内绑扎牢固后，擦净观察窗。

3.关闭罐门，进行加热、抽真空。

4.真空抽至100Pa以下时，保持2小时。

5.将树脂按要求重量加入混料罐内，注意树脂必须按照工艺要求严格兑料。

6.兑料完成后，加热，抽真空。

7.待真空抽至200Pa以下时，保持1～2小时，真空脱气完成。

8.真空脱气完成后，打开浇注阀门，进行浇注。

9.分别打开相应的手动浇注阀，对各个线圈进行浇注。

10.浇注过程中，观察各浇注口的下料情况，待浇注模具上端有料高出10～15mm后停止加料。

11.浇注过程中，观看各个模具的情况，无泄露时浇注完成。

12.浇注完成后，关闭抽真空阀门，依次关闭真空泵，加热等。

13.打开破真空阀门，进行破真空。

14.破真空完成后，打开浇注罐门。

15.对各个浇注管进行放料，并解开扎丝。

16.把小车拉出罐门，把浇注好的线圈转移到固化炉的小车上，等待固化处理。

17.将混料罐进行抽真空，把清洗剂抽入混料罐内，搅拌半小时左右后，把清洗剂放干净，如果清洗不干净，则进行再次清洗，直到清洗干净为止。

五、浇注固化处理1.将浇注好的线圈推进固化炉，关好炉门。

2.温度设置为75～80℃，恒温保持6小时。

3.然后再升温到85～95℃，恒温保持4小时，再升温至125～130℃，恒温保持8小时。

4.固化完成后让固化后的线圈随炉温自然冷却降温到80℃以下时，进行脱模。

六、低压箔绕线圈固化工艺1.把干净绕好的箔绕线圈放置在固化炉中.2.固化炉温度设定在120～125℃，恒温保持6小时（冬天温度低保持7小时），自然冷却到室温，抽出绕线模具。

HEXION环氧树脂浇注工艺,1，浇注体的配方：环氧树脂EPIKOTE 1800 100份固化剂EPIKURE 2100 100份增韧剂HELOXY 200 10份促进剂EPICURE 100 0.1份色浆EPIKOTE 1100 3份填料硅微粉379份2，浇注前的准备工作2.1硅微粉的干燥处理最好在130-150度6H干燥处理，使用前在70-90度100-200pa条件真空干燥处理30分钟待用。

2.2模具处理2.2.1新模具的处理：将浇注模具的内壁涂刷脱模剂，并180-200度6H干燥处理。

待降温40度后按上述方法进行第2遍处理。

2.2.2旧模具的处理：将浇注模具的内壁涂刷脱模剂，并在150度6H干燥处理2.3，浇注体系确定后，要在终混的温度下进行成型时间的试验确定物料混合后的使用时间。

2.4，检查浇注设备是否完好，绕组是否符合图纸。

2.5，预浇注线圈干燥处理：80-100度8-10H. 真空度100-200pa2．6，浇注罐的预热处理：75度1-2H,真空度200-300pa2.7，在浇注前2H将变压器线圈送入真空浇注罐中，预热1-2H。

3，浇注工艺3．1将环氧树脂、增韧剂和色浆按比例的量加到甲罐中进行脱水脱气处理，温度75度，真空度100pa（推荐工艺200-300pa）时间1H，然后加入188.5份的硅微粉继续抽空1-2H直至表面无气泡为止。

3.2将固化剂、促进剂加到乙罐中，同样进行脱水脱气处理，温度65度，真空度100pa时间1H,然后加入188.5份的硅微粉继续抽空1-2H，直至表面无气泡为止。

3.3将甲乙两罐的树脂和固化剂注入混料罐中（静态或动态混料罐），温度70度，真空度100pa,时间约40分钟，3.4浇注，浇注罐的温度在75度左右，真空度比混料罐高800-1000pa,由阀门的大小来控制浇注的速度，一般在30-40分钟浇注完（浇注的速度一般控制在1-5升/分）浇注完成后，抽真空100-500pa,30min。

线圈涂胶方法
线圈涂胶的步骤如下：
1. 整体涂抹前首先应先在炉子中心挂一根铅垂线，检查线圈的安装位置是否与炉子同心。

2. 线圈涂抹施工时，要使胶泥嵌进线圈的匝间，涂层厚度在8\~10mm左右，表面应光滑、平整。

3. 当炉体采用推出机构拆除炉衬时，胶泥涂层应做成上薄下厚的倒锥状，内表面应光滑、平整，下部涂层厚度可加厚到12\~15mm，或者严格参照电炉制造厂商的规定进行线圈胶泥的涂抹。

4. 炉嘴下300mm应尽可能减少斜度以免在使用过程中与热面材料之间产生间隙而造成熔体泄漏。

以上信息仅供参考，具体涂胶方法可能因线圈的规格和用途而有所不同，建议咨询专业人员获取更准确的信息。

环氧树脂浇注工艺环氧树脂浇注工艺1 线圈枯燥。

1.1将装配好浇注模具的线圈均匀放置在专用小车上，推入烘炉。

1.2烘炉加热：温度105℃，保温时间6小时。

1.3 将预加热过的线圈用小车推入真空浇注罐。

1.4 将各浇注分接管的软管适当分布放在线圈的上端〔局放要求高时不适合此法〕，高压线圈要求放在面板处，绑紧固定。

1.5 浇注罐加热设置为80℃，模具70℃。

值〔3000Pa〕再启动罗茨泵，继续抽真空至100~300 Pa，在该真空下保持1~2小时。

2 单组分备料。

将A/B组分别放入烘箱中预热，设置温度在70℃，时间以浇注料实际温度到达设定的温度为准，一般2小时以上，以利于浇注料抽取。

3 混合料备料。

3.1 混合料罐加热，温度设置60℃。

3.2 按生产需要用量，将环氧树脂和固化剂按重量比例抽入到混合料罐，次序为先抽A料，再抽B料。

3.3 启动混合料罐搅拌电机。

3.4 开启备料真空系统，真空控制在100~200 Pa。

混合料重量少于200 kg，抽真空搅拌时间控制在1~1.5小时。

混合料重量大于200 kg，抽真空搅拌时间控制在1.5~2小时。

4 线圈浇注。

4.1 确保线圈枯燥及混合料脱气完成后，才可对线圈进行浇注。

4.2翻开气动下料阀，再分别翻开相应手动浇注阀，对各线圈进行浇注，树脂浇注高度，以略高于模具溢流口为宜。

4.3 浇注时间视线圈大小而定，从开始进料到线圈注满，时间控制在1小时。

小容量线圈，导线之间间隙小，树脂难渗透，浇注时可分段下料。

大容量线圈可连续下料，但要控制下料速度。

4.4 浇注过程，注意观察各线圈模具的密封情况。

如出现模具泄漏，该线圈要暂停浇注。

4.5 全部线圈注满后，继续抽真空，静置20分钟再破去浇注罐真空。

然后充气加压到2公斤，观察各线圈树脂面下降情况。

对树脂下降到低于模具溢流口的线圈进行补注树脂〔视情况看是否再抽真空〕。

翻开浇注罐门，将小车拉出罐外。

5 管道清洗。

作业指导书文件编号共12页第1页环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日1、目的线圈的环氧树脂浇注是一项工艺性强、技术难度较高的生产工序。

为确保变压器质量，每个操作人员必须严格按本作业指导书的规定进行操作。

未经技术部门同意，任何人不得擅自更改。

2、适用范围指导书适用于10～35kV级树脂绝缘干式电力变压器。

3、工艺装备：真空浇注设备：真空浇注罐：可调温度在0～150℃，有恒温控制装置，温度控制精度±3℃，真空度小于50Pa。

电动混料罐：可调温度在0～150℃，有恒温控制装置，温度控制精度±3℃。

抽真空设备：应具备油水滤清器、冷凝器、真空泵及增压泵等。

专用固化箱：可调温度在0～250℃，并有恒温控制装置，温度控制精度±2℃。

称量工具：50kg电子称通风、起重等常用设备4、工作场所的安全防护工作场所环境要保持整洁与通风,配备。

工作场所溅出物的处理，用锯末或回丝吸干，弃于废物箱内。

核准审核编制共12页第2页环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日参与该项工作的作业人员应穿防护服,戴护目镜、手套，在加料、混料时使用呼吸罩。

皮肤保护：开始工作前先清洗后对暴露皮肤涂防护霜，若皮肤被浇注原料粘污，用吸纸擦掉，然后用温水和无碱皂清洗。

眼睛沾染了树脂、固化剂或混合料时，应立即用清水进行冲洗10～15分钟，然后请医生诊治。

如作业人员呼吸道吸入原料蒸汽出现不适异兆，应立即将人员转移至通风处并请医生处理。

5、材料及配方进口树脂HTT配方（按重量比）FCI/HY905CI有填料薄绝缘浇注配方（HTT）配料名称牌号商标规格型号材料配重（公斤）标准配比允调范围环氧树脂ARALDITE F CI100±%固化剂ARAKUR HY905CI100±%增韧剂ARALDITE DY040CI15±%促进剂ARALDITE DY062CI/色浆(红)ARALDITE DW0133CI±%硅微粉国产HG-400200±10%脱模剂ARALDITE QZ24CI//注:本配方适用于有填料薄绝缘干式变压器线圈浇注,在允许调整范围内的工环氧树脂绝缘干式变压器高、低压线圈浇注工艺版次第1版生效日期07年5月6日艺配方微调可由车间工艺人员掌握,超过配方规定的配比调整由工艺部门书面通知,任何人不得擅自更改。

环氧树脂浇注干式变压器的绕组浇注工艺1、概述环氧树脂浇注干式变压器由于具有难燃、安全、运行可靠、维护方便、体积小等特点，已在城市的高层建筑和电站等场所得到广泛的应用。

近几年来，我国干式变压器的生产有了较大的发展，生产厂家由20世纪90年代初的七、八家迅速增加到了近百家，生产能力也从3000~4000MVA提高到了20000MVA以上。

产品的性能和外观都有了较大的改进。

环氧树脂浇注干式变压器的绕组绝大多数是采用环氧树脂浇注成型（许多厂家的低压绕组采用铜箔绕制）的，成型后绕组的内在性能也随之确定，一旦成型后的绕组性能达不到规定的标准，就只好报废。

所以，为了保证绕组的浇注质量，要求预浇注绕组的结构必须可靠。

同时，要求绕组浇注材料配方要合理，且浇注工艺要先进。

2、环氧树脂浇注工艺特点环氧树脂浇注工艺属于模注成型技术，是干式变压器中浇注绕组较为成熟的一种工艺，世界许多国家都已广泛使用。

其主要特点是：（1）绕组被固定在金属模内，注入的环氧树脂混合料渗透至绕组各层间，将其固化成型，使之与导线、绝缘材料牢固地结合成一体，固化成型后的绕组具有极高的机械强度。

（2）由于绕组和树脂混合料均在高真空状态下脱气，所以固化成型后，绕组的局部放电量（实测结果一般在10pC 以下）很低。

（3）在凝胶过程中，保持一定的压力，使补偿罐内的树脂流入模腔内，以补偿因树脂固化收缩引起的缺料，防止出现浇注缺陷。

（4）在固化过程中，采用阶梯固化工艺，使绕组的内应力降到最低，避免绕组开裂。

3、环氧树脂浇注材料的选择和配方设计3.1 环氧树脂混合料的选择环氧树脂混合料的选择应从对产品的性能要求和浇注工艺性两方面加以考虑。

对于干式变压器来讲，由于绕组体积大，对电气性能、机械强度要求高，所以，所选用的浇注材料必须满足变压器的各方面性能要求，且绝缘等级一般要求达到3 级以上。

就工艺性而言，主要是要求在一定的工艺条件下，混合料具有较高的流动性、易浸性以及混合料的适用性，即在一定条件下可以控制混合料的浇注时间。

(Static Mixers)一种的高效混合设备通过固定在管内的混合单元内件，使进入二股混合料产生流体的切割、剪切、旋转和重新混合；达到混合料之间良好分散和充分混合的目的，得到均质浇注料。

环氧树脂混合料静态混合的主要技术特点：静态混合罐混料过程精确可控，混料时间短、混合料新鲜，流动性能优越，提高了环氧树脂浇注料对线圈和嵌件的浸润性，能最大程度保证混合材料的低粘度和活性，解决了动态机械搅拌混料因长时间搅拌、抽真空而导致的凝胶时间缩短、粘度增高的问题。

同时，可根据生产量随时混料，缩短周期，提高效率，杜绝动态搅拌混料方式每次浇注都会产生余料的痼疾，节约材料。

对于二组份粘度较大或混合比例差距过大的混合料，上述二种混合器很难在短时间内达到混合的目的，为此，可选择动态混合器进行强制、快速的混合，以增强混合效果。

见图二十一环氧树脂-酸酐配方体系的固化过程——温度-密度变化曲线图二十一图二十一图二十一图二十一六，电工浇注用环氧树脂真空浇注技术工艺链中应加以重视的几个要点环氧树脂浇注料固化成型后，浇注绝缘部件外观光洁无裂缝、无气泡，但是，浇注的绝缘部件（如：电流电压互感器、干式变压器等）却产生了“局部放电”超标现象。

高压电器产生“局部放电”超标现象是与产品结构设计、绝缘材料互配、环氧树脂浇注料和浇注工艺技术有关；在此，我们只对与环氧树脂浇注料和浇注工艺有关的五大要素进行分析探讨：1，微量杂质：主要由配方组分材料（环氧树脂、固化剂、增韧剂、硅微粉）内存在的低分子挥发物，水份和微量金属氧化物等；混料设备及输料管道内有污染物；生产现场粉尘环境污染；操作人为因素和被封装部件表面有油污等；2，微裂纹：这类裂纹发生在浇注件的深层，特别是环氧树脂与部件之间界面上存在的微裂纹；线状”裂纹，是环氧树脂固化物内应力泄放而造成的开裂。

这种类型的开裂条纹，容易发生的几个部位：①环氧树脂浇注层厚薄不均匀处，没有过渡区域；②环氧树脂浇注层有尖锐角或直角处（与浇注模具设计有关）；③与金属嵌件接触处，特别是金属嵌件有尖锐角或直角而没有倒园角处；④与金属接触处的环氧树脂层较薄等。

环氧树脂浇注成型工艺目前随着我国支柱产业之一———电力工业的飞速发展，发电行业的设备不断更新，一方面向大电流、高电压产品发展；另一方面对输变压设备也要求超高压、大容量、小型化和免维修；因此，对绝缘要求更高。

这使得环氧树脂绝缘结构和密封工艺在绝缘子、绝缘电器、变压器中得到广泛的应用。

１环氧树脂浇注原理与真空浇注工艺１．１环氧树脂浇注原理环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热固性流体交联固化成热固性制品的过程。

由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此，环氧树脂浇注在电器工业中得到了广泛的应用。

１．２真空浇注工艺高压开关用环氧树脂浇注绝缘制品要求外观完美，尺寸稳定，机、电、热性能满足产品要求。

目前普遍采用真空浇注成型技术。

其要点就是去除浇注制品内部和表面的气隙和气泡，减少内部应力，防止产生裂纹等。

为了达到这一目的，必须选用合适的浇注材料，使用适宜的真空浇注设备，严格控制原材料的预处理、混料、浇注和固化条件。

环氧树脂真空浇注成型工艺流程，如图１所示。

２真空浇注成型工艺关键技术（１）原材料的预处理原材料预处理是在一定温度下加热至一定时间，并经过真空处理以脱除原材料中吸附的水分、气体及低分子挥发物，达到脱气脱水的效果。

（２）混料混料的目的是使环氧树脂、填料、固化剂等混合均匀，便于进行化学反应。

混料分一次和二次混料。

树脂和填料混合称一次混料，在一次混料中加入固化剂成为二次混料。

一次混料是使填料被树脂充分浸润。

因为环氧树脂与酸酐固化剂的反应是放热反应，填料是导热性好的材料，它能将反应释放的热量向外传导而不积集，使浇注物内应力均匀分布而不产生缩痕。

二次混料时间要确保固化剂混合均匀，其温度、真空度的参数也很重要。

温度过高，将使混合料黏度迅速增加，影响脱气浇注工序；真空度用以保证混合料的脱气、脱水，但不能导致固化剂的气化，所以真空度要恰当。

（３）浇注浇注是将组装好并预热到一定温度的模具放入真空浇注罐中或在真空浇注罐内预热，模具温度略高于混合料的温度，浇注罐抽真空度到１３３０Ｐａ以下，维持一定温度［１］，最后将混合均匀的物料浇入模具内；浇注完成后要继续抽真空一段时间，以去除浇注件内所形成的气泡，即可关闭真空，打开浇注罐，将模具送入固化炉进行固化。

环氧树脂浇注干式变压器的绕组浇注工艺1、概述环氧树脂浇注干式变压器由于具有难燃、安全、运行可靠、维护方便、体积小等特点，已在城市的高层建筑和电站等场所得到广泛的应用。

近几年来，我国干式变压器的生产有了较大的发展，生产厂家由20世纪90年代初的七、八家迅速增加到了近百家，生产能力也从3000~4000MVA提高到了20000MVA以上。

产品的性能和外观都有了较大的改进。

环氧树脂浇注干式变压器的绕组绝大多数是采用环氧树脂浇注成型（许多厂家的低压绕组采用铜箔绕制）的，成型后绕组的内在性能也随之确定，一旦成型后的绕组性能达不到规定的标准，就只好报废。

所以，为了保证绕组的浇注质量，要求预浇注绕组的结构必须可靠。

同时，要求绕组浇注材料配方要合理，且浇注工艺要先进。

2、环氧树脂浇注工艺特点环氧树脂浇注工艺属于模注成型技术，是干式变压器中浇注绕组较为成熟的一种工艺，世界许多国家都已广泛使用。

其主要特点是：（1）绕组被固定在金属模内，注入的环氧树脂混合料渗透至绕组各层间，将其固化成型，使之与导线、绝缘材料牢固地结合成一体，固化成型后的绕组具有极高的机械强度。

（2）由于绕组和树脂混合料均在高真空状态下脱气，所以固化成型后，绕组的局部放电量（实测结果一般在10pC 以下）很低。

（3）在凝胶过程中，保持一定的压力，使补偿罐内的树脂流入模腔内，以补偿因树脂固化收缩引起的缺料，防止出现浇注缺陷。

（4）在固化过程中，采用阶梯固化工艺，使绕组的内应力降到最低，避免绕组开裂。

3、环氧树脂浇注材料的选择和配方设计3.1 环氧树脂混合料的选择环氧树脂混合料的选择应从对产品的性能要求和浇注工艺性两方面加以考虑。

对于干式变压器来讲，由于绕组体积大，对电气性能、机械强度要求高，所以，所选用的浇注材料必须满足变压器的各方面性能要求，且绝缘等级一般要求达到3 级以上。

就工艺性而言，主要是要求在一定的工艺条件下，混合料具有较高的流动性、易浸性以及混合料的适用性，即在一定条件下可以控制混合料的浇注时间。
