直流充电机充电操作流程

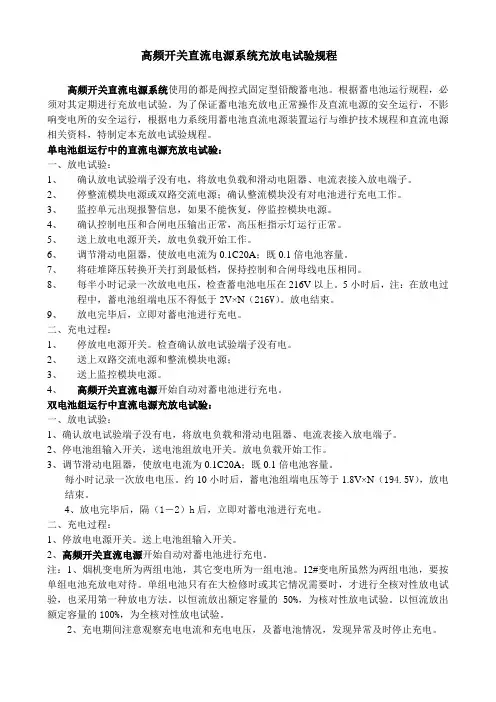

高频开关直流电源系统充放电试验规程高频开关直流电源系统使用的都是阀控式固定型铅酸蓄电池。

根据蓄电池运行规程，必须对其定期进行充放电试验。

为了保证蓄电池充放电正常操作及直流电源的安全运行，不影响变电所的安全运行，根据电力系统用蓄电池直流电源装置运行与维护技术规程和直流电源相关资料，特制定本充放电试验规程。

单电池组运行中的直流电源充放电试验：一、放电试验：1、确认放电试验端子没有电，将放电负载和滑动电阻器、电流表接入放电端子。

2、停整流模块电源或双路交流电源；确认整流模块没有对电池进行充电工作。

3、监控单元出现报警信息，如果不能恢复，停监控模块电源。

4、确认控制电压和合闸电压输出正常，高压柜指示灯运行正常。

5、送上放电电源开关，放电负载开始工作。

6、调节滑动电阻器，使放电电流为0.1C20A；既0.1倍电池容量。

7、将硅堆降压转换开关打到最低档，保持控制和合闸母线电压相同。

8、每半小时记录一次放电电压，检查蓄电池电压在216V以上。

5小时后，注：在放电过程中，蓄电池组端电压不得低于2V×N（216V）。

放电结束。

9、放电完毕后，立即对蓄电池进行充电。

二、充电过程：1、停放电电源开关。

检查确认放电试验端子没有电。

2、送上双路交流电源和整流模块电源；3、送上监控模块电源。

4、高频开关直流电源开始自动对蓄电池进行充电。

双电池组运行中直流电源充放电试验：一、放电试验：1、确认放电试验端子没有电，将放电负载和滑动电阻器、电流表接入放电端子。

2、停电池组输入开关，送电池组放电开关。

放电负载开始工作。

3、调节滑动电阻器，使放电电流为0.1C20A；既0.1倍电池容量。

每小时记录一次放电电压。

约10小时后，蓄电池组端电压等于1.8V×N（194.5V），放电结束。

4、放电完毕后，隔（1－2）h后，立即对蓄电池进行充电。

二、充电过程：1、停放电电源开关。

送上电池组输入开关。

2、高频开关直流电源开始自动对蓄电池进行充电。

车辆充电机的操作方法车辆充电机的操作方法：车辆充电机是专门用来给电动车或混合动力车辆充电的设备。

下面将详细介绍车辆充电机的操作方法。

1. 熟悉车辆充电机的外观和功能：在开始使用车辆充电机之前，首先需要熟悉其外观和功能。

车辆充电机通常由充电机主机、充电电缆、充电插头、控制面板等组成。

需要确保充电机处于正常工作状态，避免故障和安全隐患。

2. 确认车辆充电需求：在充电之前，需要确认车辆的充电需求。

不同车辆的电池容量、充电方式、电压和电流要求可能不同，需要根据实际情况来选择合适的充电模式。

3. 将充电机插头插入车辆充电接口：将充电机的充电插头与车辆的充电接口对应连接。

在插入之前，需要确保充电插头和充电接口干净、无损坏，并且插入时要用力均匀，确保连接紧固，避免出现松动或接触不良的情况。

4. 设置充电参数：根据车辆充电机的功能和充电需求，设置合适的充电参数。

这包括充电模式（直流快充或交流慢充）、电压、电流和充电时长等。

一般情况下，车辆充电机会提供不同的充电模式和参数选项供用户选择。

5. 启动车辆充电机：确认充电参数设置正确后，可以按下充电机的启动按钮，开始充电过程。

同时，充电机的控制面板上会显示出充电状态和充电进度。

在充电过程中，要定期观察充电状态，确保充电过程正常进行。

6. 安全使用车辆充电机：在使用车辆充电机时，要注意安全问题。

首先，要确保充电机连接和操作正确，插头和充电接口之间的连接良好。

其次，要防止充电机暴露在雨水和湿润环境中，避免电器短路和损坏。

最后，在充电过程中，要保持警惕，防止充电线缠绕，触摸电器元件和暴露在高压电下。

7. 充电完成：当车辆的电池容量达到预设值或充电时间结束后，充电机会自动停止充电。

此时，可以关闭充电机的电源，并将充电插头从车辆的充电接口上拔出。

在拔出插头前，要先关闭充电机的电源，避免触电和其他不安全情况。

总结：通过以上的步骤，可以正确使用车辆充电机进行充电操作。

在使用过程中，要熟悉充电机的外观和功能，确认车辆的充电需求，正确插入充电插头，设置合适的充电参数，启动充电机，注意安全使用，等充电完成后再将插头拔出。

许继集团･许继电源有限公司XU JI POWER CO.,LTD.EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明2016-7-15版本：V1.00目录1 概述 (1)1.1 适用范围 (1)1.2 型号说明 (1)1.3 产品概述 (1)1.3.1 产品构成 (2)1.3.2 产品原理 (3)1.4 使用环境 (3)1.5 性能参数 (3)1.6 外形结构尺寸 (4)1.7 充电机接口 (5)1.7.1 接口定义 (5)1.7.2 接口要求 (6)1.7.3 触头布置方式 (7)2 功能特点 (7)2.1 基本功能 (7)2.2 安全保护功能 (7)2.3 计量消费功能 (8)2.4 通讯功能 (8)2.5 定位功能 (9)2.6 语音提示功能 (9)2.7 历史记录功能 (9)2.8 环控功能 (9)3 操作使用说明 (9)3.1 充电操作流程 (9)3.1.1 充电卡支付操作流程 (9)3.1.2 二维码支付操作流程 (13)3.1.3 手机验证码支付操作流程 (18)3.1.4 账号密码支付操作流程 (22)3.2 充电信息查询 (26)3.3 充电状态指示灯 (28)3.4 其他操作 (28)3.4.1 下载手机客户端APP (28)3.4.2 获取设备信息 (29)3.4.3 充电卡查询 (30)3.4.4 充电卡解锁 (32)3.5 使用注意事项 (33)4 安装说明 (34)5 异常处理 (35)6 运输、贮存 (37)7 开箱及检查 (37)8 随机文件及附件 (37)9 保修服务 (37)9.1 保修条件 (37)9.2 保修期限 (38)9.3 保修办法 (38)10 原理附图 (33)1 概述1.1 适用范围EVQC31-120A500V-D1-G001电动汽车直流快速充电机主要用于电动乘用车的快速充电，适合安装于电动汽车充换电站、公共停车场、住宅小区停车场、大型商厦停车场等场所，可为电动汽车动力蓄电池提供直流电能。

EVQC31-120A500V-D1-G001电动汽车直流快速充电机使用说明书目录1 概述.................................................................................................................................. 错误!未指定书签。

1.1 适用范围.......................................................................................................................... 错误!未指定书签。

1.2 型号说明.......................................................................................................................... 错误!未指定书签。

1.3 产品概述.......................................................................................................................... 错误!未指定书签。

1.3.1 产品构成.......................................................................................................................... 错误!未指定书签。

1.3.2 产品原理.......................................................................................................................... 错误!未指定书签。

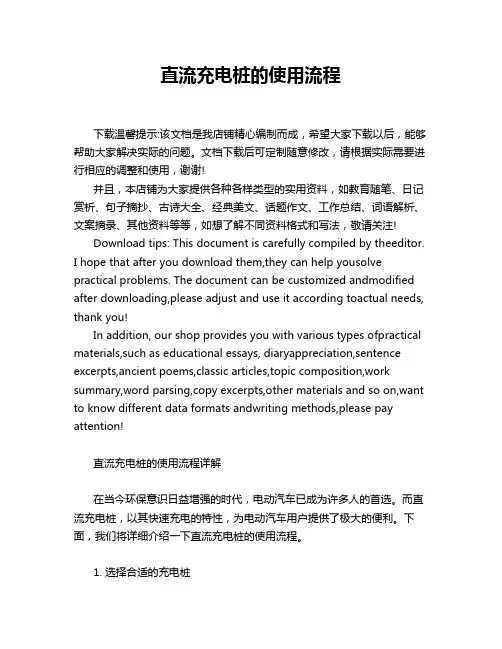

直流充电桩的使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!直流充电桩的使用流程详解在当今环保意识日益增强的时代，电动汽车已成为许多人的首选。

广东爱普拉新能源技术股份有限公司一体式直流充电桩30KW(7.5KW模块)用户手册一体式直流充电桩用户手册版本：V1.1日期：2016-08-24广东爱普拉新能源技术股份有限公司版权所有，保留一切权利。

在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。

内容如有改动，恕不另行通知。

出版说明内容介绍为指导相关电源设备生产厂利用我公司的相关产品设计生产电源系统，特编制本技术指导书。

本书详细地描述了汽车充电系统户外一体机的外观、功能和参数指标、接口定义和操作说明等内容。

读者对象本书适合于电源合作生产厂家、电源用户、电源维护工程师等。

本书的约定一、产品上标记在高压存在的地方粘贴此标记。

在机柜底框架保护接地端上加此标记牌。

二、手册中标记注意注意字句指可能造成本设备或其它设备损坏的状况或做法。

目录1产品型号说明 (3)2 产品简介 (3)2.1、概述 (3)2.2、产品组成 (3)2.3、正常使用条件 (3)2.4、产品特点 (4)2.5、产品外观尺寸及器件布置 (4)2.6、系统原理 (8)2.7、系统常用规格技术参数表： (9)3 安装接线与调试 (10)3.1、机柜安装与接线 (10)3.2、调试 (11)3.3、单双枪充电操作步骤详细说明 (11)3.4、故障排查 (18)3.5、急停操作 (18)4 运行与维护 (18)5 包装、运输及储存 (19)6 售后服务须知 (19)充电操作说明1、充电接入：将充电插头接入汽车充电接口，锁紧，进行下一步操作；2、开始充电：点击触摸屏，根据提示进行操作如刷卡→输入密码→选择充电方式→启动充电→充电开始→充电指示闪烁→自动退卡→取走充电卡，充电机按已选择的充电方式自动完成充电；3、充电方式选择：充电方式主要有自动充电和预约充电两种。

a）自动充电：选择自动充电，充电会立即启动，并且在充电完成之后自动停止；b）预约充电：用户可以预约启动充电的时间，时间到后自动开始充电；4、充电完成：充电完成后，充电指示灯停止闪烁并熄灭，提示充电已完成，用户根据提示进行刷卡，完成结算；5、充电结束：点击触摸屏，在充电状态界面下选择“结算”→充电机停止充电→根据提示刷充电卡→完成结算→拔下充电插头，放回原位，完成充电过程。

汽车充电机使用的工作流程1. 准备工作在使用汽车充电机进行充电之前，需要进行一些准备工作，包括如下步骤：•检查车辆充电接口：确保车辆的充电接口符合充电机的规格要求。

•检查充电机连接线：确保充电机连接线完好无损，并且没有明显的磨损或裂纹。

•检查电源插座：确保电源插座的绝缘良好，没有松动或破损。

2. 连接充电机和车辆连接充电机和车辆是进行充电的关键步骤，通常需要按照以下流程进行：1.将充电机连接线插入车辆充电接口中，确保插入牢固，没有松动的现象。

2.将充电机的电源插头插入电源插座中，确保插入稳固，没有松动。

3. 启动充电过程一旦连接完成，就可以启动充电过程了，具体步骤如下：1.启动充电机：按下充电机上的启动按钮或拨动启动开关，使充电机进入工作状态。

2.选择充电模式：根据车辆型号和充电机的支持情况，选择适合的充电模式，如快充模式或慢充模式。

3.设置充电参数：根据实际需要，设置充电参数，如充电电流、充电时间等。

4.确认充电信息：确认充电机显示屏上的充电信息，包括电流、电压等参数是否正常。

5.启动充电：按下充电机上的启动按钮或拨动启动开关，开始充电过程。

4. 监控充电过程在充电过程中，需要不断监控充电情况，以确保充电的正常进行，以下是一些应该注意的事项：•观察充电电流：通过充电机上的显示屏，观察充电电流是否稳定，是否在安全范围内。

•观察充电时间：根据设置的充电时间，观察充电进度，以确保充电完成后及时断电。

•注意安全：在充电过程中，应保持周围环境的安全，避免发生火灾、电击等意外情况。

5. 结束充电过程当充电完成或需要终止充电时，应按照以下步骤进行操作：1.断开电源：先拔掉充电机的电源插头，断开电源供应。

2.断开充电机连接线：然后将充电机连接线从车辆充电接口中拔出。

3.关闭充电机：最后按下充电机上的关闭按钮或拨动关闭开关，停止充电机工作。

6. 检查充电结果充电完成后，应检查充电结果，以确保充电过程的有效性和安全性，以下是一些应注意的事项：•观察充电电池：检查车辆上的充电电池是否显示充电完成的状态。

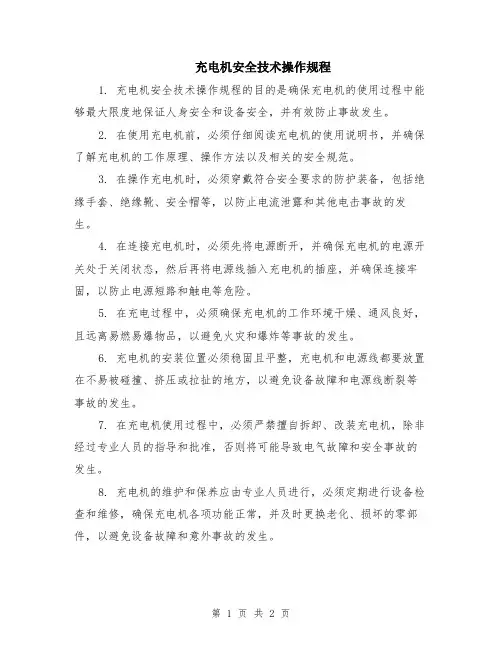

充电机安全技术操作规程1. 充电机安全技术操作规程的目的是确保充电机的使用过程中能够最大限度地保证人身安全和设备安全，并有效防止事故发生。

2. 在使用充电机前，必须仔细阅读充电机的使用说明书，并确保了解充电机的工作原理、操作方法以及相关的安全规范。

3. 在操作充电机时，必须穿戴符合安全要求的防护装备，包括绝缘手套、绝缘靴、安全帽等，以防止电流泄露和其他电击事故的发生。

4. 在连接充电机时，必须先将电源断开，并确保充电机的电源开关处于关闭状态，然后再将电源线插入充电机的插座，并确保连接牢固，以防止电源短路和触电等危险。

5. 在充电过程中，必须确保充电机的工作环境干燥、通风良好，且远离易燃易爆物品，以避免火灾和爆炸等事故的发生。

6. 充电机的安装位置必须稳固且平整，充电机和电源线都要放置在不易被碰撞、挤压或拉扯的地方，以避免设备故障和电源线断裂等事故的发生。

7. 在充电机使用过程中，必须严禁擅自拆卸、改装充电机，除非经过专业人员的指导和批准，否则将可能导致电气故障和安全事故的发生。

8. 充电机的维护和保养应由专业人员进行，必须定期进行设备检查和维修，确保充电机各项功能正常，并及时更换老化、损坏的零部件，以避免设备故障和意外事故的发生。

9. 在充电机操作过程中，必须严格按照充电机的额定功率和电压进行操作，避免超过设备的负荷极限，以免造成电流过大、过热等现象，导致设备损坏和安全事故的发生。

10. 在发现充电机存在故障或异常情况时，必须立即停止使用，并报告相关人员进行维修和处理，严禁擅自继续使用，以免造成进一步的设备损坏和安全风险。

11. 在使用充电机过程中，必须保持警惕，并随时注意充电机的工作状态和指示灯的显示，一旦发生异常情况或故障，必须立即采取相应的措施，以防止进一步事故的发生。

12. 充电机的使用人员必须具备充足的安全知识和操作技能，且定期接受安全培训，不得擅自操作未经培训的充电机，以防止操作不当造成人身伤害和设备损坏。

直流快充的工作流程直流快充是一种充电方式，通过直流电源将电能传输到电动车电池中，从而实现快速充电的目的。

下面将详细介绍直流快充的工作流程。

一、准备工作在进行直流快充之前，需要进行一些准备工作。

首先，需要确保电动车具备直流快充功能，即车辆配备了直流快充插头，并且电池能够支持直流快充。

其次，需要找到一家提供直流快充服务的充电站，确保充电设备的正常运行。

二、连接插头当电动车停在充电桩旁时，需要将直流快充插头与充电桩的插座相连接。

通常，插头上会标有正负极的符号，需要根据标志将插头正确地插入充电桩的插座中。

确保连接牢固后，可以进行下一步操作。

三、启动充电在连接插头后，需要启动充电设备。

通常，充电设备上会有一个启动按钮，按下按钮后，充电设备会开始工作。

此时，充电设备会通过直流电源将电能传输到电动车电池中。

四、电能传输充电设备工作后，直流电能会通过充电桩的线路传输到电动车电池中。

在传输过程中，充电桩会不断监测电动车电池的状态，以确保充电过程安全可靠。

同时，充电桩还会根据电动车电池的充电需求进行智能调控，以提高充电效率和保护电池寿命。

五、监控充电过程在充电过程中，充电设备会显示电动车电池的充电状态。

通常，充电设备会显示电池的电量、充电时间、充电速度等信息，方便用户了解充电进度。

同时，充电设备还会监测充电过程中的温度、电流等参数，以确保充电过程安全稳定。

六、充电完成当电动车电池达到预设的充电电量或充电时间时，充电设备会自动停止工作，充电完成。

此时，用户可以拔下充电插头，完成充电过程。

七、安全措施在直流快充过程中，需要注意一些安全措施。

首先，使用前需要确保充电设备和电动车处于良好的工作状态，避免故障或损坏。

其次，充电过程中要避免触碰带电部分，以免发生电击事故。

此外，如果发现充电设备或电动车出现异常情况，应立即停止充电并寻求专业人士的帮助。

八、直流快充的优势相比于交流充电，直流快充具有以下优势。

首先，充电速度快，可以在短时间内充满电动车电池。

温馨小提示：本文主要介绍的是关于充电机操作规程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇充电机操作规程能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

充电机操作规程（大纲）一、充电机基础知识1.1充电机定义及分类1.2充电机的工作原理1.3充电机的技术参数二、充电机操作前准备2.1操作人员要求2.2工作环境要求2.3设备检查与维护三、充电机操作步骤3.1开机操作3.2充电操作3.3充电监控3.4停机操作四、充电机安全操作规范4.1电气安全操作4.2机械安全操作4.3环境安全操作五、充电机异常处理5.1充电机故障分类5.2常见故障原因分析5.3异常处理流程5.4故障排除方法六、充电机维护与保养6.1日常维护6.2定期保养6.3易损件更换6.4设备大修七、充电机操作培训与管理7.1操作培训内容7.2培训方法与要求7.3操作人员管理7.4操作规程修订与更新八、充电机操作相关法律法规及标准8.1国家法律法规8.2行业标准与规范8.3企业内部管理制度一、充电机基础知识1.1充电机定义及分类充电机是用于给电动汽车、电动自行车、手机等电子设备充电的设备。

根据充电方式的不同，充电机可以分为交流充电器和直流充电器两种类型。

交流充电器通常用于家庭、公共场所等地方，而直流充电器则主要用于电动汽车充电站等专业场合。

1.2充电机的工作原理充电机的工作原理主要基于电力电子技术，通过将交流电（AC）转换为直流电（DC）或交流电（AC）直接充电。
