铝锡焊用焊料的选择

铝焊丝的选择/如何根据铝板选择合适的焊丝？采用气焊、钨极氩弧焊等焊接铝合金时，需要加填充焊丝。

铝及铝合金焊丝分为同质焊丝和异质焊丝两大类。

为了得到良好的焊接接头，应从焊接构件使用要求考虑，选择适合于母材的焊丝作为填充材料。

选择焊丝首先要考虑焊缝成分要求，还要考虑产品的力学性能、耐蚀性能，结构的刚性、颜色及抗裂性等。

选择熔化温度低于母材的填充金属，可大大减小热影响区的晶间裂纹倾向。

对于非热处理合金的焊接接头强度，按1000系、4000系、5000系的次序增大。

含镁3%以上的5000系的焊丝，应避免在使用温度65℃以上的结构中采用，因为这些合金对应力腐蚀裂纹很敏感，在上述温度和腐蚀环境中会发生应力腐蚀龟裂。

用合金含量高于母材的焊丝作为填充金属，通常可防止焊缝金属的裂纹倾向。

目前，铝合金常用的焊丝大多是与基体金属成分相近的标准牌号焊丝。

在缺乏标准牌号焊丝时，可从基体金属上切下狭条代用。

铝及铝合金广泛应用与铝及铝合金氩弧焊以及氧-乙炔气焊时作填充材料。

线轴或纵向切口的MIG/TIG的铝及铝合金焊接加工，为达到最佳的焊接效果，推荐选用以下焊丝与母材匹配：ER1100是一种含99%铝的填充金属，可用于建筑、装饰和设备、冶金、管道、纺纱器具等行业。

一般用于1100、3003或与3003相近的母材及1060、1070、1080、1035。

该焊丝阳极化处理后呈现轻微的金黄色，焊缝抗拉强度为110MP。

性能特点：是含铝大于99.5%的纯铝焊丝，具有良好的可焊性和耐蚀性，以及优良的塑性和韧性，但强度较低。

用途：适用于氩弧焊及氧-乙炔气焊纯铝及对接头要求不高的铝合金作为填充材料，广泛应用于化学工业铝制设备上。

ER4043通常作为ALSil，是含5%硅的铝填充金属，可被推荐用于焊接3003、3004、5052、6061、6063和铸件金属355、356和214。

ER4043的熔点温度范围在1065-1170oF，在阳极化处理后的颜色为灰白色，最小抗拉强度为186MP。

焊接用焊丝的选用详细资料及选用表1 焊丝选用的要点焊丝的选择要根据被焊钢材种类、焊接部件的质量要求、焊接施工条件（板厚、坡口形状、焊接位置、焊接条件、焊后热处理及焊接操作等）、成本等综合考虑。

焊丝选用要考虑的顺序如下。

①根据被焊结构的钢种选择焊丝对于碳钢及低合金金高强钢，主要是按“等强匹配”的原则，选择满足力学性能要求的焊丝。

对于耐热钢和耐候钢，主要是侧重考虑焊缝金属与母材化学成分的一致或相似，以满足对耐热性和耐腐蚀性等方面的要求。

②根据被焊部件的质量要求（特别是冲击韧性）选择焊丝与焊接条件、坡口形状、保护气体混合比等工艺条件有关，要在确保焊接接头性能的前提下，选择达到最大焊接效率及降低焊接成本的焊接材料。

③根据现场焊接位置对应于被焊工件的板厚选择所使用的焊丝直径，确定所使用的电流值，参考各生产厂的产品介绍资料及使用经验，选择适合于焊接位置及使用电流的焊丝牌号。

焊接工艺性能包括电弧稳定性、飞溅颗粒大小及数量、脱渣性、焊缝外观与形状等。

对于碳钢及低合金钢的焊接（特别是半自动焊），主要是根据焊接工艺性能来选择焊接方法及焊接材料。

采用实芯焊丝和药芯焊丝进行气体保护焊的焊接工艺性能的对比见表1。

2 实芯焊丝的选用（1）埋弧焊焊丝焊丝和焊剂是埋弧焊的消耗材料，从碳素钢到高镍合金多种金属材料的焊接都可以选用焊丝和焊剂配合进行埋弧焊接。

埋弧焊焊丝的选用既要考虑焊剂成分的影响，又要考虑母材的影响。

为了得到不同的焊缝成分和力学性能，可以采用一种焊剂（主要是熔炼焊剂）与几种焊丝配合，也可以采用一种焊丝与几种焊剂（主要是烧结焊剂）配合。

对于给定的焊接结构，应根据钢种成分、对焊缝性能的要求及焊接工艺参数的变化等进行综合分析之后，再决定所采用的焊丝和焊剂。

1）低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。

①低锰焊丝（如H08A）常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。

②中锰焊丝（如H08MnA、H10MnSi）主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。

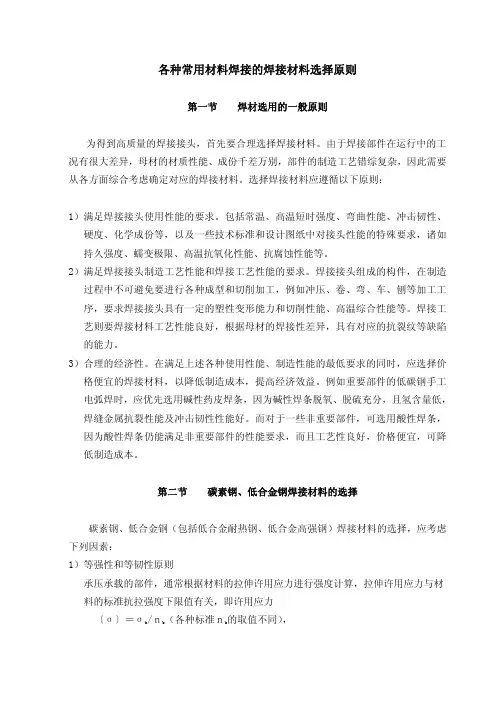

存在回火脆性现象，用这两种焊丝焊接 20#或 16Mn时应选用高硅、高锰焊剂HJ431。通 过高锰高硅与金属的冶金反应，使焊接熔池增硅，焊缝金属中一定量的硅含量，有利焊 缝金属脱氧过程防止气孔产生。选择焊接材料还应考虑不同焊接方法的冶金特点，例如 熔化极气体保护焊，保护气体为CO2或CO2+Ar。焊接过程不存在药皮或焊剂与金属间的冶 金反应,会存在CO2与金属元素反应形成金属氧化物FeO,这样焊丝中必须含有适当的硅、 锰进行还原反应达到脱氧目的以保证获得致密的焊缝组织。而钨极氩弧焊过程，不存在 氧化还原反应，填充焊丝和母材实际上是重熔过程，因此氩弧焊丝必须充分脱氧，不宜 采用沸腾钢材料，否则在焊缝中会产生气孔，应采取镇静钢，这样也不需要焊丝中有一 定的Si、Mn含量。例如 15CrMo耐热钢采用氩弧焊应选择H08CrMo焊丝，而熔化极气体保 护焊应选用H08CrMnSiMo焊丝。
第三节 奥氏体不锈钢的焊接材料选择
焊接材料与母材等强原则对奥氏体不锈钢并不完全适用，奥氏体不锈钢如用于耐蚀 工况，对强度无具体要求，主要考虑焊缝的抗腐蚀性能。如用于高温高压工况，短时工 作则要求具有一定的高温短时强度，长期工作则要保证焊缝金属有足够的持久强度和蠕 变极限，例如：SA213-TP304H 管子用于高压高温工况，则需选用 E308H 焊接材料。
奥氏体不锈钢焊接，选择焊接材料更主要考虑熔敷金属的化学成份应与母材成份相 当，只要焊接材料的熔敷金属的化学成份与母材相当，此焊缝金属的使用性能就能与母 材相当，包括力学性能抗蚀性等，特别要注意制造技术条件或图纸对抗腐蚀性能的特殊 要求。为防止焊接过程产生晶间裂纹最好选用低碳（超低碳），含Ti、Nb的不锈钢焊接 材料。焊条药皮中或焊剂中如SO2含量过高就不适用含镍高的奥氏体钢的焊接。为防止焊 缝热裂纹（凝固裂纹），应控制P、S、Sb、Sn杂质的含量，尽可能避免焊缝金属生成单 相奥氏体组织。

各种铝合金母材铝焊丝选择表第一篇：各种铝合金母材铝焊丝选择表各种铝合金母材铝焊丝选择表注：A：最佳；B：较好；C：一般；D：差；无对应表示不能选择。

（表格为焊接技术特性）W:匹配适用、抗裂性；S：强度；D：韧性；C：耐(腐)蚀性；T：温度高于150F推荐使用；M：阳极氧化处理色差；（蓝色为母材，灰色为焊丝，）。

第二篇：铝及铝合金焊丝发展铝及铝合金焊接工艺及其焊丝发展组员（第五组）：李庆树关子健梁志宽黄理宽莫先耀陈长阳摘要：铝合金具有良好的耐蚀性、较高的比强度和导热性以及在低温下能保持良好力学性能等特点，在航空航天、汽车、电工、化工、交通运输、国防等工业部门被广泛地应用。

掌握铝合金的焊接性特点、焊接操作技术、接头质量和性能、缺陷的形成及防止措施等，对正确制定铝合金的焊接工艺，获得良好的接头性能和扩大铝合金的应用范围具有十分重要的意义。

随着焊接工艺发展，铝合金焊丝也受到人们的关注，介绍铝合金焊丝的化学成分、产品性能及选择原则,阐述其生产工艺的发展现状,指出我国焊丝生产存在的问题,展望铝合金焊丝的发展趋势。

关键词:铝及铝合金;焊丝;焊接：工艺Aluminum and aluminum alloy welding wire technology and its development Abstract: aluminum alloy has high corrosion resistance, good specific strength and thermal conductivity and the temperature can maintain good mechanical properties and other characteristics, are widely used in aerospace, automotive, electrical, chemical, transportation, national defense and other industrial sectors.Master of aluminum alloy welding characteristics, operation technology and joint quality andperformance, welding defect formation and prevent measures of welding process, the correct formulation of the aluminum alloy, and has very important significance to obtain the good performance of the scope of application of the joint and the expansion of aluminum alloy.With the development of welding technology, welding wire of aluminum alloy is attention, introduces the chemical composition, product performance and selection principle of aluminum alloy welding wire, mainly describes the present situation of its production process, points out the existing problems of China's production of welding wire, aluminum alloy wire development trend prospect.Keywords: aluminum and aluminum alloy;welding wire;welding process 第一章1.1铝合金的分类、成分和性能（1）铝合金的分类铝合金可分为变形铝合金（双分为非热处理强化铝合金、热处理强化铝合金两类）铸造铝合金。
