钢结构作业资料(含答案解析)

大工23春《钢结构》在线作业2-00001试卷总分:100 得分:100一、单选题 (共 5 道试题,共 30 分)1.格构式轴心受压柱缀材的计算内力随()的变化而变化。

<A>项.缀材的横截面积<B>项.缀材的种类<C>项.柱的横截面面积<D>项.柱的计算长度<正确答案>:C2.当缀条采用单角钢时,按轴心压杆验算其承载能力,但必须将设计强度按规范规定乘以折减系数,原因是()。

<A>项.格构式柱所给的剪力值是近似的<B>项.缀条很重要，应提高其安全程度<C>项.缀条破坏将引起绕虚轴的整体失稳<D>项.单角钢缀条实际为偏心受压构件<正确答案>:D3.扭剪型高强螺栓预拉力的施加方法为()。

<A>项.扭矩法<B>项.转角法<C>项.扭掉螺栓尾部梅花卡头法<D>项.以上都不是<正确答案>:C4.格构式轴心受压构件的斜缀条一般采用单角钢截面形式,与构件肢件单轴连接缀条截面按()设计。

<A>项.轴心受拉构件<B>项.轴心受压构件<C>项.拉弯构件<D>项.压弯构件<正确答案>:B5.实际轴心受压构件临界力低于理想轴心受压构件临界力的主要原因有初弯曲和();而且()对轴心受压构件临界力的影响是最主要的。

<A>项.残余应力；初弯曲<B>项.残余应力；残余应力<C>项.初偏心；初弯曲<D>项.初偏心；初偏心<正确答案>:B二、多选题 (共 2 道试题,共 18 分)6.梁的设计中,需要满足下列()要求。

<A>项.强度。

（0763）《钢结构基本原理》网上作业题及答案1：第四章轴心受力构件2：第五章受弯构件3：第三章钢结构的连接4：第一章绪论5：第六章拉弯与压弯构件6：第二章钢结构的材料1：[论述题]11-17题：11、选择钢材屈服强度作为静力强度标准值以及将钢材看作是理想弹性―塑性材料的依据是什么？12、请问钢材的强度常常用哪两个指标来表示？设计中如何考虑或使用这两个指标？13、钢结构是用钢板、热轧型钢或冷加工成型的薄壁型钢制造而成的结构。

钢结构与其它材料的结构相比，钢结构具有哪些特点？14、钢材塑性性能可用哪两个指标表示？这两个指标有什么特点？15、引起钢材变脆的因素有哪些？16、钢材塑性性能伸长率δ5和δ10各表示什么含义？数值的大小关系如何？17、选择结构用钢材时要考虑哪些材料性能？参考答案：11、答：依据：他是①钢材弹性及塑性工作的分界点，且钢材屈服后，塑性变形很大（2%―3%）。

极易为人们察觉，可以及时处理，避免突然破坏；②从屈服开始到断裂，塑性工作区域很大，比弹性工作区域约大200倍，是钢材极大的后备强度，且抗拉强度和屈服强度的比例又较大，这二点一起赋予构件屈服强度作为强度极限的可靠安全储备。

弹塑性材料的依据：①对于没有缺陷和残余应力影响的试件，比例极限和屈服强度是比较接近，又因为钢材开始屈服时应变很小，因此近似认为在屈服点以前钢材为完全弹性的，即将屈服点以前的应力应变图简化为一条斜线；②因为钢材流幅相当长，而强化阶段的强度在计算中又不用，从而将屈服点后的应力应变图简化为一条水平线。

12、答：钢材的强度指标常常用屈服强度和抗拉强度来表示。

依据屈服强度确定构件截面尺寸，抗拉强度体现了构件或结构的安全储备。

13、答：优点：⑴钢结构强度高，强重比大、塑性好、韧性好；⑵材质均匀，几乎完全符合我们学过的力学假定；⑶制作简便，施工工期短。

缺点：⑴耐热但不耐火；⑵钢结构易腐蚀，维护费用大。

14、答：伸长率和断面收缩率；伸长率测量方便；断面收缩率能更好地衡量材料的塑性性能。

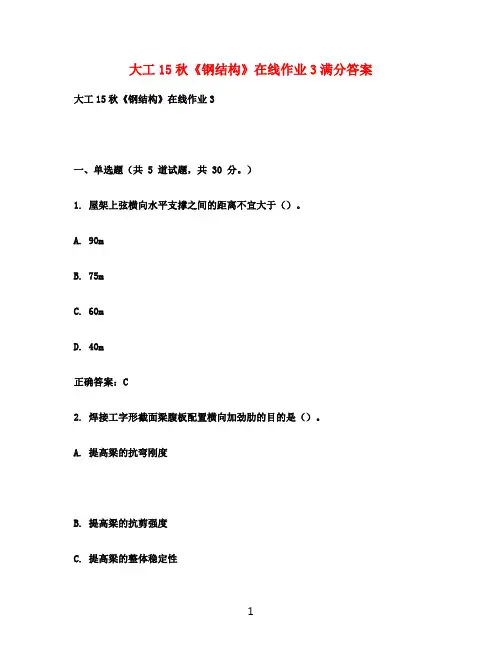

大工15秋《钢结构》在线作业3满分答案大工15秋《钢结构》在线作业3一、单选题（共 5 道试题，共 30 分。

）1. 屋架上弦横向水平支撑之间的距离不宜大于（）。

A. 90mB. 75mC. 60mD. 40m正确答案：C2. 焊接工字形截面梁腹板配置横向加劲肋的目的是（）。

A. 提高梁的抗弯刚度B. 提高梁的抗剪强度C. 提高梁的整体稳定性D. 提高梁的局部稳定性正确答案：D3. 两根几何尺寸完全相同的压弯构件，一根端弯矩使之产生同向曲率，一根产生反向曲率，则前者的稳定性比后者的（）。

A. 好B. 差C. 相同D. 无法确定正确答案：B4. 双轴对称工字形截面梁，经验算，其强度和刚度正好满足要求，而腹板在弯曲应力作用下有发生局部失稳的可能。

在其他条件不变的情况下，宜采用下列方案中的（）。

A. 增加梁腹板的厚度B. 降低梁腹板的高度C. 改用强度更高的材料D. 设置侧向支承正确答案：A5. 防止梁腹板发生局部失稳，常采用加劲措施，这是为了（）。

A. 增加梁截面的惯性矩B. 增加截面面积C. 改变构件的应力分布状态D. 改变边界约束板件的高厚比正确答案：D大工15秋《钢结构》在线作业3二、判断题（共 13 道试题，共 52 分。

）1. 为了充分发挥钢材的有效性以节约材料，应使截面面积的分布尽量靠近截面轴线。

A. 错误B. 正确2. 单向弯曲型钢梁设计时，截面验算包括强度、刚度和整体稳定性。

A. 错误B. 正确正确答案：B3. 钢结构中各个屋架仅用檩条或大型屋面板来联系时，屋盖结构属于几何不变体系。

A. 错误B. 正确正确答案：A4. 钢结构中，桁架腹杆和弦杆或各腹杆边缘之间应留有一定的空隙，以便于拼装和施焊。

A. 错误B. 正确正确答案：B5. 钢屋架上直接设置檩条，檩条上面再铺设轻型屋面材料，如石棉瓦等，称为无檩方案。

A. 错误B. 正确正确答案：A6. 所有钢屋盖中均应设置垂直支撑。

A. 错误B. 正确正确答案：B7. 按照受力性质，钢结构中的主次梁连接分为：叠接和侧面连接两种不同形式。

大工14春《钢结构》大作业及答案题目一：（必答的题目）对接焊缝连接。

某承受轴心拉力的钢材，采用Q235钢，宽度mm b 200=，如图所示。

钢板所受轴心拉力设计值为kN N 492=。

钢板上有一垂直于钢板轴线的对接焊缝，焊条为43E 型，手工焊。

取V 形坡口焊缝。

采用无垫板的单面施焊的对接焊缝，焊缝质量为三级，不用引弧板和引出板施焊。

要求：该钢板所需的厚度t 。

200N N解：轴力作用下，钢板最小厚度应满足：t ww t l f N ≥，三级E43焊条w t f 为母材的85%，假设板厚mm 16t ≤，则w t f =0.85X215=185N/mm 2不用引弧板和引出板施焊，计算长度w l =b=200mm则t ≥mm 3.13200185104923=⨯⨯，即板厚≤mm 3.13mm 16t ≤显然t ＞16mm 亦满足，即t ≥13.3mm题目三：轴心受压柱整体稳定和局部稳定验算验算下图所示的轴心受压柱的整体稳定性和局部稳定性能否满足要求。

已知轴向荷载设计值为1500N kN =，Q235B 级钢2215/f N mm =，截面绕x 轴为b 类截面，绕y 轴为c 类截面，轴心压杆稳定系数ϕ可查下表。

λ3540 45 50 55 ϕb 类 0.918 0.899 0.878 0.856 0.833c 类0.8710.8390.8070.7750.742600030003000yxNNA Ayxxy 25014-⨯2508-⨯25014-⨯A-A解：已知N=1500KN,对强轴m l m l oy ox 3,6==对弱轴,2215/f N mm =截面特性：cm i cm I cm i cm I cm A y y x x 38.5902604,260425212141.10909754,97542.13252258.0121908.0254.1252434232===⨯⨯====⨯⨯+⨯⨯==⨯+⨯⨯= 柱的长细比：8.5538.53006.5741.10600x ======y yy x x i l i l λλ 整体稳定验算：查表得741.0820.0y x ==ψψ，()223/2159.2241090741.0101500mm N f AN==⨯⨯⨯= ψ，不满足；局部稳定验算：翼缘宽厚比 58.158.551.01064.814121t b =⨯+==腹板高厚比 90.528.555.02525.318250=⨯+== t h ，满足要求。

《钢结构基本原理》作业解答.《钢结构基本原理》作业判断题2、钢结构在扎制时使⾦属晶粒变细，也能使⽓泡、裂纹压合。

薄板辊扎次数多，其性能优于厚板。

正确错误答案：正确1、⽬前钢结构设计所采⽤的设计⽅法，只考虑结构的⼀个部件，⼀个截⾯或者⼀个局部区域的可靠度，还没有考虑整个结构体系的可靠度.答案：正确20、柱脚锚栓不宜⽤以承受柱脚底部的⽔平反⼒，此⽔平反⼒应由底板与砼基础间的摩擦⼒或设置抗剪键承受。

答案：正确19、计算格构式压弯构件的缀件时，应取构件的剪⼒和按式计算的剪⼒两者中的较⼤值进⾏计算。

答案：正确18、加⼤梁受压翼缘宽度，且减少侧向计算长度，不能有效的增加梁的整体稳定性。

答案：错误17、当梁上翼缘受有沿腹板平⾯作⽤的集中荷载，且该处⼜未设置⽀承加劲肋时，则应验算腹板计算⾼度上边缘的局部承压强度。

答案：正确16、在格构式柱中，缀条可能受拉，也可能受压，所以缀条应按拉杆来进⾏设计。

答案：错误15、在焊接连接中，⾓焊缝的焊脚尺⼨愈⼤，连接的承载⼒就愈⾼.答案：错误14、具有中等和较⼤侧向⽆⽀承长度的钢结构组合梁，截⾯选⽤是由抗弯强度控制设计，⽽不是整体稳定控制设计。

答案：错误13、在主平⾯内受弯的实腹构件，其抗弯强度计算是以截⾯弹性核⼼⼏乎完全消失，出现塑性铰时来建⽴的计算公式。

答案：错误12、格构式轴⼼受压构件绕虚轴稳定临界⼒⽐长细⽐相同的实腹式轴⼼受压构件低。

原因是剪切变形⼤，剪⼒造成的附加绕曲影响不能忽略。

答案：正确11、轴⼼受⼒构件的柱⼦曲线是指轴⼼受压杆失稳时的临界应⼒与压杆长细⽐之间的关系曲线。

答案：正确10、由于稳定问题是构件整体的问题，截⾯局部削弱对它的影响较⼩，所以稳定计算中均采⽤净截⾯⼏何特征。

答案：错误9、⽆对称轴截⾯的轴⼼受压构件，失稳形式是弯扭失稳。

答案：正确8、⾼强度螺栓在潮湿或淋⾬状态下进⾏拼装，不会影响连接的承载⼒，故不必采取防潮和避⾬措施。

答案：错误7、在焊接结构中，对焊缝质量等级为3级、2级焊缝必须在结构设计图纸上注明，1级可以不在结构设计图纸中注明。

(2021版)钢结构网上作业题参考答案东北农业高校网络训练学院钢结构网上作业题作业题一一、名词解释（每题3分，共计12分）1.最大梁高：2.闸门埋固部分：3.平面闸门：4.柱脚：二、填空题（每空2分，共计30分）1.钢结构的连接往往是传力的关键部位，连接的__________和__________是钢结构设计的重要组成部分。

2.钢梁分为__________和__________两大类。

3.闸门门型的选择应与配套的_________、_________以及整个水工建筑物的方案比较结合起来，力求技术经济综合指标_________。

4.平面桁架能保证桁架_________的几何稳定性，支撑系统则保证桁架_________的几何稳定性。

5.实腹式压弯构件的截面形式可依据弯矩的_________和_________、构件的计算长度选用_________对称或_________对称实腹式截面。

6.铰接连接按构造可分为_________和_________两种。

三、单项选择题（每题2分，共计6分）1.大、中型工程的工作闸门及重要的事故闸门的调整系数为。

A.0.9~0.95B.0.85~0.9C.0.8~0.852.对中等跨度（5m~10m）的闸门常采纳A. 型钢梁B.组合梁C.桁架3.梁与轴心受压柱的连接应采纳。

A.铰接B.刚接四、问答题（每题8分，共计40分）1.梁的强度计算有哪些要求？2.平面钢闸门结构布置的主要任务是什么？结构布置为什么要合理？3.屋架设计应考虑那些荷载组合？4.哪些梁不须计算整体稳定？5.钢材选用应考虑的主要因素有哪些？五、推断题（每题2分，共计12分）（答√或×）1.焊接连接是目前钢结构最主要的连接方法。

2.轴心受力构件包括轴心受拉构件和轴心受压构件。

3.闸门是水工建筑物中活动的挡水结构。

4.桁架主要承受竖向荷载。

5.压弯构件的截面都是格构式。

6.格构式轴心受压柱的截面一般采纳双轴对称截面。

钢结构设计一、填空题[填空题]参考答案：1、在钢屋架设计中，对于受压构件，为了达到截面选择最为经济的目的，通常采等稳定性原则。

2、为避免屋架在运输和安装过程中产生弯曲，钢结构设计规范对屋架杆件规定了容许长细比。

3、钢结构设计规范将钢材分为四组，钢板越厚，设计强度越小。

4、常用的有檩条钢屋架的承重结构有屋架、檩条、屋面材料、和支撑等。

5、现行钢结构设计法是以概率理论为基础的极限状态设计法。

6、梯形屋架下弦支座节点处应设刚性系杆。

7、在横向水平支撑布置在第二柱间时，第一柱间内的系杆应为刚性系杆。

8、柱头的传力过程为 N→垫板→顶板→加劲肋→柱身。

9、柱脚由底板、靴梁、锚栓、隔板、肋板组成。

10、梁的最大可能高度一般是由建筑师提出，而梁的最小高度通常是由梁的刚度要求决定的。

11、在钢屋架设计中，对于受压杆件，为了达到截面选择最为经济的目的，通常采用等稳定性原则。

12、为避免屋架在运输和安装过程中产生弯曲，《钢结构设计规范》对屋架杆件规定了容许长细比。

13、垂直于屋面坡度放置的檩条按双向受弯构件计算14、三角形屋架由于外形与均布荷载的弯矩图不相适应，因而弦杆的内力沿屋架跨度分布很不均匀。

15、系杆可分为刚性系杆和柔性系杆，通常刚性系杆采用双角钢，按压杆设计。

16、在钢屋架的受压杆件设计中，确定双角钢截面形式时，应采用等稳定的原则17、组成单层钢结构厂房结构的构件按其作用可归并为下列几个体系横向平面框架体系、纵向平面框架体系、屋盖结构体系、吊车梁结构体系、支撑体系、墙架结构体系。

18、柱脚锚栓不宜用以承受柱脚底部的水平反力，此水平反力应由底板与砼基础间的摩擦力或设置抗剪键承受。

19、钢结构设计除抗疲劳计算外，采用以概率理论为基础的极限状态设计方法，用分项系数设计表达式进行计算。

20、冷加工硬化，使钢材强度提高，塑性和韧性下降，所以普通钢结构中常用冷加工硬化来提高钢材强度。

二、选择题[单选题]36、普通钢屋架的受压杆件中，两个侧向固定点之间（）。

钢结构（本）网上作业参考答案形考任务一一、选择题（每小题2分，共40分）01．下面关于钢结构特点说法有误的一项是（）正确答案是：耐热性差、耐火性好02．相比较来讲，最适合强震区的结构类型是（）正确答案是：钢结构03．下列均为大跨度结构体系的一组是（）正确答案是：网壳、悬索、索膜04．结构在规定的时间内，规定的条件下，完成预定功能的能力，称为结构的（）正确答案是：可靠性05．下列均为承载能力极限状态范畴的一组是（）正确答案是：构件或连接的强度破坏、疲劳破坏、脆性断裂06．钢结构设计最基本的要求不包括（）正确答案是：造型美观07．用来衡量承载能力的强度指标指的是（）正确答案是：屈服强度08．钢材一次拉伸过程中可分为4个阶段，其中第2阶段是（）正确答案是：弹塑性阶段09．钢材拉伸过程中，随变形的加快，应力应变曲线出现锯齿形波动，直到出现应力保持不变而应变仍持续增大的现象，此阶段应为（）正确答案是：塑性阶段10．钢材的抗拉强度能够直接反映（）正确答案是：钢材内部组织的优劣11．钢材的强屈比越高，则钢材的安全储备（）正确答案是：越大12．钢材在外力作用下产生永久变形时抵抗断裂的能力称为（）正确答案是：塑性13．伸长率越大，则钢材的塑性越（）正确答案是：越好14．下列关于碳元素对钢材性质的影响说法有误的一项是（）正确答案是：碳含量增加，可焊性增强15．下列均为钢材中的有益元素的一组是（）正确答案是：硅和锰16．在高温时熔化于铁中的少量氮和碳，随着时间的增长逐渐从纯铁中析出，形成自由碳化物和氮化物，对纯铁体的塑性变形起遏制作用，从而使钢材的强度提高，塑性、韧性下降，这种现象称为（）正确答案是：时效硬化17．钢材在连续反复荷载作用下，应力还低于极限抗拉强度，甚至低于屈服强度，发生的突然的脆性断裂称为（）正确答案是：疲劳破坏18．下列各因素对钢材疲劳强度影响最小的是（）正确答案是：静力强度19．钢材的疲劳破坏属于（）正确答案是：脆性破坏20．高性能建筑结构用钢简称（）正确答案是：高建钢二、判断题（每小题2分，共20分）01．钢结构是土木工程结构的主要形式之一，广泛应用于各类工程结构中，包括桥梁和房屋建筑等。

/blog/static/7005847420091017242018/《钢结构》自检自测（一）及解析一、选择题（每题2分，共30分）1．钢材的伸长率用来反映材料的（）。

A．承载能力 B．弹性变形能力C．塑性变形能力D．抗冲击荷载能力2．钢材在低温下，强度提高，塑性下降，冲击韧性（）。

A．提高 B．下降C．不变D．可能提高也可能下降3．在构件发生断裂破坏前，具有明显先兆的情况是（）的典型特征。

A．脆性破坏 B．塑性破坏C．强度破坏D．失稳破坏4．斜角焊缝主要用于（）。

A．钢板梁B．角钢桁架C．钢管结构D．薄壁型钢结构5．承压型高强度螺栓可用于（）。

A．直接承受动力荷载B．承受反复荷载作用的结构的连接C．冷弯薄壁钢结构的连接D．承受静力荷载或间接承受动力荷载结构的连接6．每个受剪力作用的摩擦型高强度螺栓所受的拉力应低于其预拉力的（）倍。

A．1.0 B．0.5 C．0.8 D．0.77．一个承受剪力作用的普通螺栓在抗剪连接中的承载力是（）。

A．栓杆的抗剪承载力B．被连接构件（板）的承压承载力C．A、B中的较大值D．A、B中的较小值8．图1所示为高强度螺栓连接，在弯矩M的作用下，可以认为中和轴在螺栓（）上。

A．1 B．2 C．3 D．4图19．对有孔眼等削弱的轴心拉杆承载力，《钢结构设计规范》采用的准则为净截面（）。

A．最大应力达到钢材屈服点B．平均应力达到钢材屈服点C．最大应力达到钢材抗拉强度D．平均应力达到钢材抗拉强度10．下列轴心受拉构件，可不验算正常使用极限状态的为。

A．屋架下弦B．托架受拉腹杆C．受拉支撑杆D．预应力拉杆11．在右图所示的单向弯曲简支梁的整体稳定计算公式中，Wx＝（）。

A．B．C．D．图212．下图所示为加强受压翼缘的工字形等截面简支组合梁，抗侧移支撑杆如图3中（）设置，对提高梁的整体稳定性效果最好。

图313．实腹式压弯构件的设计一般应进行的计算的内容为（）。

A．强度、刚度、弯矩作用平面内稳定性、局部稳定、变形B．弯矩作用平面内的稳定性、局部稳定、变形、长细比C．强度、刚度、弯矩作用平面内及平面外稳定性、局部稳定、变形D．强度、刚度、弯矩作用平面内及平面外稳定性、局部稳定、长细比14．双肢格构式受压柱，实轴为x－x，虚轴为y－y，应根据（）确定肢件间距离。

《钢结构基本原理》作业解答［判断题］18、在格构式柱中，缀条可能受拉,也可能受压,但设计时缀条应按拉杆来进行设计。

参考答案：错误［论述题]14、工字形截面绕强轴的塑性发展系数与绕弱轴的塑性发展系数哪个大?为什么?15、对于轴压构件，有时也常采用格构式截面（1)请说明什么情况下比较适合采用格构式截面？（2)采用格构式截面时,为什么采用换算长细比来计算虚轴的稳定承载力?（3）在已知双肢格构柱截面形式的条件下,如何计算换算长细比和验算绕虚轴的稳定性?（4)对于双肢缀条柱，除了上一问的验算外还需验算哪些内容？答:14、答：绕弱轴的塑性发展系数大;绕强轴受弯，翼？发生屈服以后截面继续发生塑性发展的潜力不大。

16、答：（1）A 、柱的计算长度较大 B 、柱所承受的轴向荷载较大 C 、对柱的刚度要求较严格,这样情况下截面强度富余，由稳定控制做实腹式浪费材料，所以采用格构式.（2）构件在微弯的临界平衡状态外，将在截面上产生剪力,从而产生剪切变形.对于实腹式构件而言，剪力由腹板承担，而腹板的剪切刚度又很大，所以剪切变形小可以忽略不计,但是对于由缀材组成的格构式截面,剪力由缀材承担变形较大不能忽略。

考虑剪切变形的影响,构件的临界承载力降低了，规范用增大长细比的方法考虑这种影响，所以绕虚轴失稳时，采用换算长细比.1227A A x ox +=λλ（3)缀条柱 (4）还需验算:A 、格构柱的净截面强度；B 、格构柱绕实轴的稳定性 C 、格构柱绕两个轴的长细比是否需要满足刚度要求 D 、单肢的稳定 E 、缀条的稳定 F 、缀条与柱肢连接的强度验算。

论述题］13、某焊接工字形截面柱,截面几何尺寸如图所示。

柱的上、下端均为铰接，柱高4。

2m ，承受的轴心压力设计值为1000kN ，钢材为Q235，翼缘为火焰切割边，焊条为E43系列，手工焊。

试验算该柱的整体稳定性.参考资料： f=215N/mm 2，【论述题］12、分析图示实腹轴心受压柱头的传力路线，写出焊缝①、②的计算表达式。

钢结构第4章作业参考答案4.1 验算由2L63×5组成的水平放置的轴心拉杆的强度和长细比。

轴心拉力的设计值为270KN ，只承受静力作用，计算长度为3m 。

杆端有一排直径为20mm 的孔眼（图4.37），钢材为Q235钢。

如截面尺寸不够，应改用什么角钢？注：计算时忽略连接偏心和杆件自重的影响。

解：查表2228.12,215cm A mm N f == 有孔洞，∴危险截面是孔洞所在的正截面 22102852021028.12mm A n =⨯⨯-⨯=∴此截面能承受的最大轴力为：KN N KN f A N n 27002.2212151028][=<=⨯=⋅= ∴不满足要求改用Q235，2L63×6，查得A=14.58cm 2，cm i cm i y x 98.2,93.1==22125852021058.14mm A n =⨯⨯-⨯=∴2232156.214125810270mm N f mm N A N f n =<=⨯==∴实实际应力长细比： 350][4.15593.1300=<===λλx x i l 350][7.10098.2300=<===λλy y i l满足要求。

4.2 一块━400×20的钢板用两块拼接板━400×12进行拼接。

螺栓孔径为22mm ，排列如图4.38所示。

钢板轴心受拉，N=1350KN （设计值）。

钢材为Q235钢，解答下列问题：（1）钢板1-1截面的强度够否？（2）是否还需要验算2-2截面的强度？假定N 力在13个螺栓中平均分配，2-2截面应如何验算？（3）拼接板的强度够否？解：查表得t=20钢板220205mm N f =,t=12钢板220215mm N f = (1)在1-1截面，20厚钢板266802022320400mm A n =⨯⨯-⨯=220232051.2026680101350mm N f mm N A N n =<=⨯=∴12厚拼接板2801612)223400(2mm A n =⨯⨯-⨯=212232154.1688016101350mm N f mm N A N n =<=⨯=∴所以，1-1截面强度满足设计要求。

3.13如图所示梁与柱（钢材为Q235B ）的连接中,M=100kN ·m,V=600kN,已知梁端板和柱翼缘厚均为14mm,支托厚20mm,试完成下列设计和验算：（1）剪力V 由支托焊缝承受，焊条采用 E43型，手工焊，求焊缝A 的高度hf 。

（2）弯矩M 由普通C 级螺栓承受，螺栓直径24mm,验算螺栓是否满足要求。

解：(1)验算受剪承载力：a. 确定焊脚高度板件边缘的角焊缝：max 20,20(12)18;f t mm h mm ==-=普通角焊缝：min max min(14,20)14, 1.21416.8;f t mm h mm ===⨯= 则max min(16.8,20)16.8;f h mm == 故取10f h mm =b.0.70.7107e f h h mm ==⨯=设承受静载，支托选用Q235B ，则查表得角焊缝强度设计值2160wf f N mm = 采用三面围焊且为绕角焊：对于水平焊缝，承受正应力，1300w l b mm ==对于竖向焊缝，承受剪应力，2250w l mm =322223401097.14316020.720.710250w f f f w N N mm f N mm h l τ⨯===<=⨯⨯⨯⨯，满足要求。

故焊缝A 的高度10f h mm =。

(2)验算抗弯承载力查表得普通C 级螺栓抗拉强度设计值2170b t f N mm =；公称直径为24mm 的普通螺栓2353e A mm =故抗弯承载力满足要求。

(3)验算构造要求： C 级螺栓00(1 1.5)24 1.525.53325.576.5100d d mm d mm=+=+==⨯=<故满足构造要求综合(2),(3)该螺栓满足要求。

3.14试验算如图所示拉力螺栓连接的强度。

C 级螺栓M20，所用钢材Q235B 。

若改用M20的8.8级高强度螺栓摩擦型连接（摩擦面间仅用钢丝刷清理浮锈），其承载力有何差别？解：150cos 45150106;210610626.5;26.5;4444V H kN V H Nv kN Nt kN ==⨯=⨯=======（1） 验算拉剪作用查表得普通C 级螺栓2170b t f N mm =； 2140b v f N mm =；Q235B 钢2305b c f N mm =；公称直径为20mm 的普通螺栓2245e A mm =。
