供水设备供水设备：单位时间内输出一定流量、扬程的自动启停的给水装置。
按用途分：消防、生活、生产、污水处理四类。
定义1.消防供水设备：用于消防用途的供水设备。
2.生活供水设备：用于生活用途的供水设备。
3.生产供水设备：用于生产用途的供水设备。
4.污水处理供水设备：用于污水处理用途的供水设备。
5.其他：设备用于双模工矿企业生产用水的供水设备。
无吸程管网叠压近况介绍无塔供水设备近几年来，随着经济的快速发展，各地的高楼大厦如雨后春笋，一座座矗立在人们的面前。
但是，由于市政管网的压力只能达到0.2MPa左右，高楼用户的用水水压、水质等问题一直困扰着供水公司的设计人员，随着技术的发展，无吸程管网叠压供水设备的出现，使得以上问题迎刃而解！技术特点对比传统的供水设备和自然叠压无负压供水给水设备，HGH VI无吸程强制叠压供水给水设备具有以下特点和优势:1、投资小，无水池，不用消毒。
2、体积小，占地少，安装方便。
3、高效节能，全部充分利用自来水管网压力，三重强制叠压，耗电少，运行费低。
4、全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。
5、水压稳定，不会造成市政管网压力波动。
6、全自动控制运行，无人值守设计。
7、超强保护，故障自动显示，报警。
8、模拟屏人机对话，可随时查询、设定、调整运行参数。
9、旁通设计，自动切换，停电不停水。
10、高寿命，运行效率高，可提高水泵寿命3倍以上。
11、可完全埋于地下，特别适用于用地紧张地区（特殊研制、特殊工况).最新供水设备无吸程管网叠压供水设备三大核心技术解析：核心技术之一：全自动智能叠压调配技术：全自动智能叠压调配技术除了具备真空抑制器和负压消除器的稳流，予压补偿作用外，还采用独有的工艺设计对管网水进行增压调配，实现100%借用管网压力，实现真正意义上的三重增压叠压，达到节能降耗的目的，同时还具有信息处理功能，将这些数据经实时收集和分析系统运算和处理，发送到相应执行单元。
核心技术之二：无塔供水设备全自动智能欠压调配技术：全自动智能欠压调配系统的作用是在自来水管网压力不足的情况下，可根据管网工况随时通过调配系统（包括压力，水位反馈，流量，压力调节等运行状态）实现设备正常供水，满足管网压力最不利点的用水要求。
核心技术之三：全封闭带压稳流补偿技术：自然叠压是通过与大气接触来消除负压，而本系统是采用符合饮用水要求的全封闭部件，饮用水不与任何成分的气体接触，严格保证饮用水的卫生安全。
其本身是承压设备，保证任何情况下始终带压运行，从根本上杜绝了管网出现负压的可能性。
二次供水随着无塔供水设备二次供水加压技术的发展，供水设备从根本上解决了水塔供水的问题。
据“供水设备推广中心”的资料显示，供水设备不需建造水塔，投资小、占地少，采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后数年不需看管。
比建造水塔节约投资70%，比建造高位水箱节约投资60%，大大节约土建投资。
供水设备广泛用于企事业单位、住宅区及农村的生产、生活、办公用水。
供水户在20－2000户。
日供水量在20－50000m3，供水高度达150米，即50层楼房。
无负压变频通常我们所说的无负压无塔供水设备，一般指的是无负压变频供水设备，也叫变频无负压供水设备。
传统的供水方式离不开蓄水池，蓄水池中的水一般自来水管供给，这样有压力的水进入水池后变成零，造成大量的能原白白浪费。
无负压变频供水设备系统图片而无负压供水设备是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。
发展历程供水设备第一代（始于80年代初）名称：重力式上下水位控制供水特点：需要建水池或水箱，自来水放入水池或水箱，再从零压力启动。
系统由水泵、上水池（或水塔）、下水池（或水井）和控制柜组成的供水系统。
供水设备第二代（始于80年代末）名称：气压式供水方式特点：需要建水池或水箱，自来水放入水池或水箱，再从零压力启动。
系统由水泵、气压罐、低位水池（或水井）和自动控制柜组成的供水系统。
供水设备第三代（始于90年代中期）名称：变频恒压供水方式特点：最新一代变频供水设备，为供水设备发展开拓了新局面。
需要建水池或水箱，自来水放入水池或水箱，再从零压力启动。
系统由水泵、气压罐、全自动数控供水控制柜组成的供水系统。
供水设备第四代(始于2000年)名称：无负压叠压供水方式特点：无需水池或水箱，与市政管网直连，充分利用市政管网余压，自动增压供水。
系统由水泵、气压罐、无负压消除器、变频控制柜组成的新一代供水系统。
供水设备第五代（始于2005年）名称：补水式无负压叠压供水方式特点：有备用保压水箱，与市政管网直连，充分利用市政管网余压，自动增压供水，即能蓄水也能保压。
系统由水泵、保压水箱、气压罐、无负压消除器、变频控制柜组成的高端供水系统。
供水设备第六代（始于2008年）名称：分质补水式无负压叠压供水方式特点：有备用保压水箱，与市政管网直联，充分利用市政管网余压，自动增压供水，既能蓄水也能保压，还能对水产生净化功能，可以直接饮用。
国家标准1、用于管网叠压供水的供水设备应结构合理、占地面积小：节能、自动化程度高、管理操作简便、运行安全可靠、安装方便、易于维护。
2、管网叠压(无负压)供水设备的性能、材质和卫生要求等，应满足当地行政主管部门及供水企业对供水水质、管网安全、用水管理、生产调度等方面的要求。
管网叠压(无负压)供水设备按结构形式可分为：l)、室外整体式;2)、室内整体式;3)、室内分体式。
4)、管网叠压供水设备按有无调节装置可分为：1))水箱调节;2))气压水罐调节;3))无水箱，亦无气压水罐调节。
5)、水泵直接从室外给水管网吸水时，其供水装置应由下列组件组成：l))水泵机组;2))吸水管、出水管等管道系统;3))吸水管控制阀(闸阀或蝶阀)、出水管止回阀和控制阀(闸阀或蝶阀)等阀件;4))压力传感装置;5))防回流污染装置;6))隔膜式气压水罐(根据需要设置);7))自动控制柜(箱)。
6)管网叠压供水设备的组件应符合相应关标准的规定，选用时应有产品合格证或有认证标志。
7)管网叠压供水设备应有可靠的防负压控制系统，其工作状态应有明显的标志。
8)管网叠压供水设备应有下列保护功能：1))水源无水停机功能;2))双泵自动切换，自动巡检功能;3))无故障长时间运行功能;4))网络服务功能。
9)管网叠压(无负压)供水系统应设置流量、压力等检测仪表。
一般规定：1、管网叠压(无负压)供水应由设计单位负责设计。
2、管网叠压供水工程的规模，应根据当地市政供水管网的供水能力，结合小区的规模、分期建设情况、建筑高度、建筑物的分布等因素，经技术经济比较后予以确定。
3、管网叠压供水系统根据市政管网形式、常年水压、停水情况以及用户对水质、供水保证率的要求，可采用以下形式：1无高位水箱、下行上给直接供水; 2有高位水箱、上行下给重力供水。
4、确定管网叠压供水设备的形式、型号和规格时，应考虑很多因素。
图1变频控制柜PLC控制流程：(如图)全自动智能无负压供水设备：“供水设备推广中心”经过长期不懈的科学实验，对比较大的生活小区和高层建筑的生活用水，若单配主泵机组和小流量泵，因小泵流量QL和主泵流量QM差别较大，当流量调节范围在QL～1/3Qm时，水泵的运行效率仍很低，导致水泵运行不经济，浪费电能。
并且流量在大于或接近QL时还会出现频繁的换泵操作。
为实现在全流量范围内水泵始终能高效率运行，这就有必要再增加一种中流量水泵，流量可选为1/3 Qm～1/2 QM。
特殊情况下还可增加2种中流量水泵。
这样整体水泵流量选择呈阶梯状，从而使得设备在任何流量段运行时均处于水泵的高效率段，更加节能。
三种泵变频控制流程图三种泵变频控制流程图产品概述传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样，原来有压力的水进入水池后变成了零压力，然后再从零压力开始加压，造成大量电力资源的浪费。
罐式叠压无负压供水设备，是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。
设备原理全自动智能无负压变频供水设备，是通过稳流罐和自来水管网直接连接，按设定方式直接二次加压供水并且不会对自来水管网产生负压的设备。
主要有由水泵机组、无负压稳流罐、变频供水控制柜、阀门、仪表、管路、设备底座等组成。
罐式无负压供水设备设备正常投入使用时，市政管网的水进入无负压稳流罐，罐内的空气从排气阀大量排出，当空气排完时，阀内浮球被水浮起，传动塞头至关闭位置，慢慢关闭排气口，停止排气，防止出水，当稳流罐内水流正常输送时，如有少量空气聚集在罐内到相当程度，罐内水位下降，浮球随之下降，此时空气则有排气孔排出。
设备正常运行过程中，当市政管网供水量不足时，市政进水管管内水流空时，或稳流罐内水压低于大气压时，稳流罐内水位下降，浮球随之下降，带动塞头开启，吸入空气，使稳流罐内保持大气压力，不对市政管网产生负压。
当市政管网中压力低于用户所需的设定压力时，水泵变频调速运行，保证用户管网压力符合用户用水的要求。
市政管网水压越高，水泵的转速越低，市政管网水压越低，水泵的转速越高。
当市政管网供水压力达到用户要求时，设备自动停止工作，市政管网的水通过旁通管直接供给用户使用。
当市政管网停水时，稳流罐内的水位逐渐下降，当降至最低水位时，稳流罐上的液位计发出停机信号，设备自动停止运行并显示缺水保护信号。
当电网停电时，设备停机，市政管网的水直接从设备旁通管供应到用户。
产品特点1、节省投资：无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。
因此，与普通无塔供水设备相比，可节省50%左右的投资。
2、高效节能，运行成本低：传统的供水系统先把自来水管原有的水储存在水池水箱中，原有的自来水压力全部释放为零，然后从零开始加压，使原有的能源白白的浪费掉。
据“供水设备推广中心”显示，无塔供水设备可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。
停电也可维持市政管网水压供水。
3、智能化程度高，操作简单，节省人力：该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。
并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。
4、环保卫生:设备全封闭运行，彻底消除水源二次污染。
5、保护功能齐全：具有完美的过载、短路、过压、欠压、缺相、过流、水源缺水等自动保护功能。

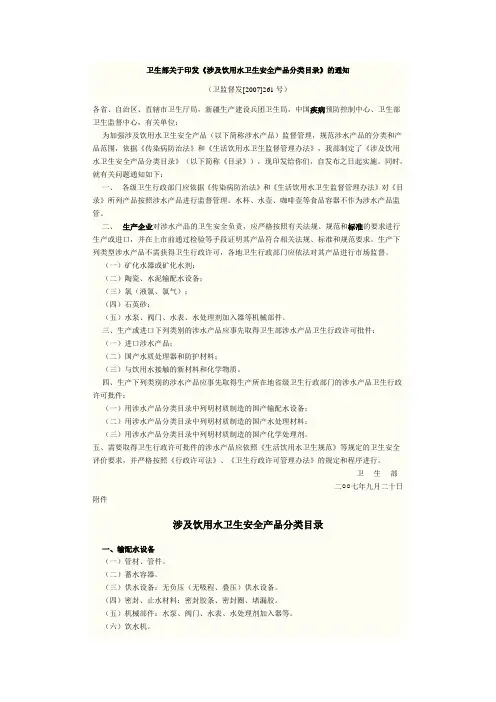

![卫监督发[2007]261号《涉水及饮水卫生安全产品目录》](https://img.taocdn.com/s1/m/e77df9727fd5360cba1adbe5.png)
