住宅厨房烟道排气系统技术标准与质量要求

住宅厨卫排气道系统应用技术标准(一)住宅厨卫排气道系统应用技术标准1.前言住宅厨卫排气道系统是保障居民生活环境卫生与健康的重要设施之一，对于其应用标准的制定和执行，具有非常重要的意义。

2.概述住宅厨卫排气道系统应用技术标准是指对住宅内厨房、卫生间等设施进行排气工程设计规范、材料使用及施工、验收等环节进行规定的标准。

3.标准内容1.排气道应进行合理布局，保证通风流畅，不得出现死角。

2.采用符合国家标准的排气管材料，并确保管道无缝、封闭。

3.排气管道内壁应保持清洁，无明显杂物积聚。

4.排气口应布置在易观察、方便清洁的位置，严禁设于封闭空间或位置不当的地方。

5.排气口应选用适宜大小，不得小于75平方毫米，或出现异味等不良气体外泄。

6.排气口应修整完好，不得有破损、变歪等情况。

7.排气管道与燃气管道要保持间距，确保排气管不受燃气管热量的影响而发生膨胀、变形等情况。

8.排气管道及其附件施工要合理、牢固，确保长期使用安全可靠。

9.排气管道及其附件验收合格后，方可投入使用。

4.结论住宅厨卫排气道系统应用技术标准的制定和执行，关系到居民生活环境的卫生和健康。

本标准的制定，对于保障住宅内部气氛的舒适卫生，促进城市生态环境的提升具有非常重要的意义。

5.实施建议为有效贯彻落实技术标准，建议以下措施可行：1.加大对施工单位的监管和督促力度，及时排查和纠正违反排气道系统应用技术标准的行为。

2.对使用住宅排气道系统的居民进行相关教育，提高其对排气道系统的重视和对系统状态的自觉监测。

3.政府和相关机构应持续加大对住宅排气道系统应用技术标准的宣传和推广力度。

例如，采取多种宣传形式，加强推广力度等。

4.强化排气道施工单位和木工等施工人员对排气道系统应用技术标准的专业培训和考核，确保施工质量，降低违规次数和事故发生率。

6.总结住宅厨卫排气道系统应用技术标准是保障居民生活环境卫生和健康的基本要求，其制定和实施具有十分重要的意义。

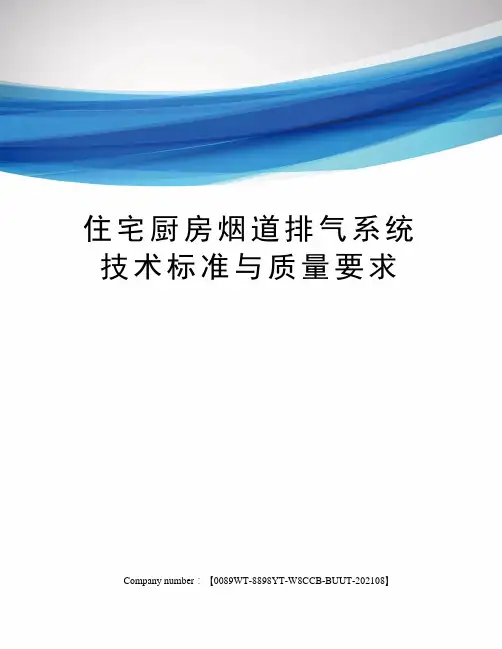

住宅厨房烟道排气系统技术标准与质量要求 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】附件2：住宅厨房烟道排气系统技术要求和质量标准目录：1.依据（标准和规范）2.提供样品及相关资料3.设计、制作工序要求1）设计要求；2）制作工序要求；4.材料进场检查5.运输和堆放6.安装要求7.排气阀及相关配件8.烟道烟帽9.其他注意事项10.施工组织方案编制、供货、安装工期及其他时间配合要求1.依据1.1.除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于（当以下所引用的标准出现废止情况，自动更新为最新标准，并更新相应条款）：➢《工程建设标准强制性条文》➢《建筑工程施工质量验收统一标准》（GB50300-2001）➢《建筑装饰装修工程质量验收规范》（GB50210-2001）➢《住宅装饰装修工程施工规范》（GB50327-2001）➢《住宅排气道（一）》（07J916—1）➢《住宅厨房卫生间变压式排风道图集（II型）》（统一编号：BK2001—02C）➢《住宅厨房卫生间变压式防串烟防倒灌排风道》（广东省推荐标准GJT003）➢《住宅共用变压拔气式五防排气系统》（广东省推荐标准粤12J/T910）➢《排油烟气防火止回阀》GA∕T798-2008➢《建筑通风和排烟系统用防火阀门》GB19530-2007➢《通风管道耐火试验方法》GB∕T17428-2009➢《建筑材料及制品燃烧性能分级》GB8624-2006➢《建筑材料放射性核素限量》GB6566-2001➢《建筑构件耐火试验方法》GB∕T19978-1999➢《住宅设计规范》（GB50096—2011）➢《民用建筑设计通则》GB50352—2005➢《住宅建筑规范》GB50368—2005➢《建筑设计防火规范》GB50016—2006➢《采暖通风与空气调节设计规范》GB50019—2003➢《住宅厨房、卫生间排气道》JG/T194—2006➢《住宅厨房及相关设备参数》（GB11228-89）1.2.本技术要求及质量标准是针对厨房排烟道，不包括卫生间排烟道和商业排烟道。

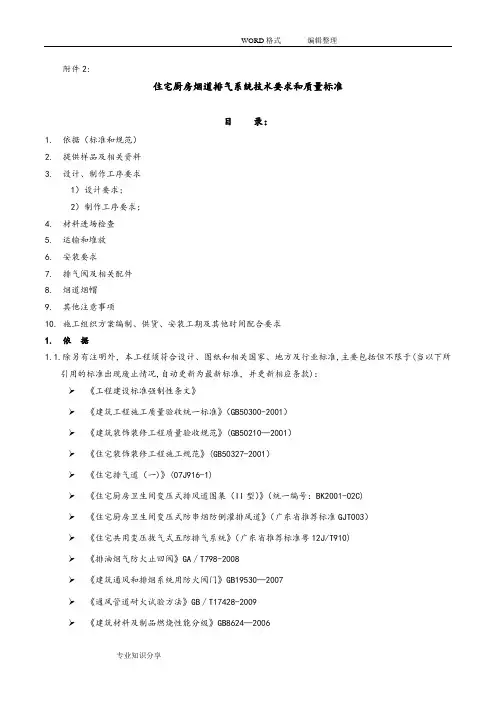

附件2:住宅厨房烟道排气系统技术要求和质量标准目录：1.依据（标准和规范）2.提供样品及相关资料3.设计、制作工序要求1）设计要求；2）制作工序要求；4.材料进场检查5.运输和堆放6.安装要求7.排气阀及相关配件8.烟道烟帽9.其他注意事项10.施工组织方案编制、供货、安装工期及其他时间配合要求1.依据1.1.除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准,主要包括但不限于(当以下所引用的标准出现废止情况,自动更新为最新标准，并更新相应条款)：➢《工程建设标准强制性条文》➢《建筑工程施工质量验收统一标准》（GB50300-2001）➢《建筑装饰装修工程质量验收规范》(GB50210—2001）➢《住宅装饰装修工程施工规范》(GB50327-2001）➢《住宅排气道（一)》(07J916-1)➢《住宅厨房卫生间变压式排风道图集（II型）》（统一编号：BK2001-02C)➢《住宅厨房卫生间变压式防串烟防倒灌排风道》（广东省推荐标准GJT003）➢《住宅共用变压拔气式五防排气系统》（广东省推荐标准粤12J/T910)➢《排油烟气防火止回阀》GA∕T798-2008➢《建筑通风和排烟系统用防火阀门》GB19530—2007➢《通风管道耐火试验方法》GB∕T17428-2009➢《建筑材料及制品燃烧性能分级》GB8624—2006➢《建筑材料放射性核素限量》GB6566—2001➢《建筑构件耐火试验方法》GB∕T19978—1999➢《住宅设计规范》（GB50096—2011）➢《民用建筑设计通则》GB50352—2005➢《住宅建筑规范》GB50368—2005➢《建筑设计防火规范》GB50016-2006➢《采暖通风与空气调节设计规范》GB50019—2003➢《住宅厨房、卫生间排气道》JG/T194—2006➢《住宅厨房及相关设备参数》（GB11228—89）1.2.本技术要求及质量标准是针对厨房排烟道，不包括卫生间排烟道和商业排烟道。

厨房卫生间烟气道技术要求住宅厨房、卫生间聚合物水泥防火型排气道系统技术要求一、资质要求：1.具有生产和销售高层建筑厨房、卫生间烟气道的营业执照；2.具有安装高层建筑厨房、卫生间烟气道资质；厂家有安装资质和个人应具有操作证；3.具有一次供货10000米和安装的能力；二、质量要求：生产和销售的高层建筑厨房、卫生间烟气道，应符合下列国家规范要求：1.【建筑设计防火规范】GB500162.【高层民用建筑设计防火规范】GB500453.【住宅建筑规范】GB503684.【住宅厨房、卫生间排气道】JG/T 194--20065.【耐碱玻璃纤维网布】JG/T 8416.【硫铝酸盐水泥】GB204727.【建筑用砂】GB/T 146848.【通风管道耐火试验方法】GB/T 174289.【建筑材料及制品燃烧性能分级】GB862410.【排油烟气防火止回阀】GA/T 79811.【混凝土用水标准】JGJ 6312.【轻骨料混凝土技术规程】JGJ 5113.【混凝土外加剂应用技术规范】GB 50019三、技术要求：1.排烟气道壁应采用强度等级为42.5Mpa的低碱水泥、机制砂、轻集料和聚合物改性剂按照比列配合成聚合物砂浆，加强筋采用高强度耐碱网格布；2.防火止回阀，外壳、阀芯均采用不锈金属材料，开启和关闭必须灵活；当烟气温度达到150度时应有自动关闭的功能，并可通过预留的检修口复位防火阀杆，替换易熔片；3.屋顶排气道风帽，采用固定式防倒灌风帽，用钢筋混凝土制作；混凝土强度等级为C25，钢筋采用HPB235级；4.厨房排气道的排风量要达到300--500m3/h，风压强度≥180pa；卫生间排气道的排风量要达到80-100m3/h，风压强度≥60pa;5.排气道及防火止回阀的耐火极限≥1.0h;6.垂直承载力≥90KN；7.气道及风帽规格尺寸、壁厚和长度按照图纸设计及陕2011TJ008图集要求；8.尺寸允许偏差：单位：mm长度L 横断面外廓公差端面对角线差值垂直度平整度A B0，9 +2，-4 +2，-3 ≤7 ≤1:400 ≤7注：垂直度指管体外壁面相对于管体端面而言9.排气道制品进场后需进行复检，制品复检应符合【住宅厨房、卫生间排气道】JG/T 194--2006质量要求。

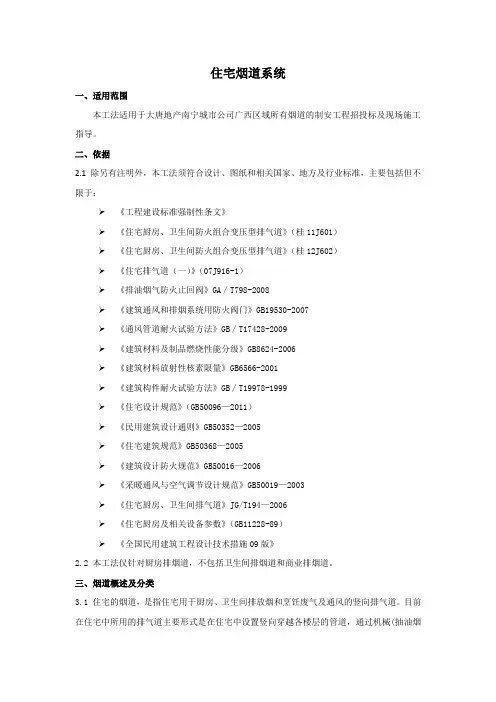

住宅烟道系统一、适用范围本工法适用于大唐地产南宁城市公司广西区域所有烟道的制安工程招投标及现场施工指导。

二、依据2.1 除另有注明外，本工法须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：➢《工程建设标准强制性条文》➢《住宅厨房、卫生间防火组合变压型排气道》（桂11J601）➢《住宅厨房、卫生间防火组合变压型排气道》（桂12J602）➢《住宅排气道（一）》（07J916-1）➢《排油烟气防火止回阀》GA∕T798-2008➢《建筑通风和排烟系统用防火阀门》GB19530-2007➢《通风管道耐火试验方法》GB∕T17428-2009➢《建筑材料及制品燃烧性能分级》GB8624-2006➢《建筑材料放射性核素限量》GB6566-2001➢《建筑构件耐火试验方法》GB∕T19978-1999➢《住宅设计规范》（GB50096—2011）➢《民用建筑设计通则》GB50352—2005➢《住宅建筑规范》GB50368—2005➢《建筑设计防火规范》GB50016—2006➢《采暖通风与空气调节设计规范》GB50019—2003➢《住宅厨房、卫生间排气道》JG/T194—2006➢《住宅厨房及相关设备参数》（GB11228-89）➢《全国民用建筑工程设计技术措施09版》2.2 本工法仅针对厨房排烟道，不包括卫生间排烟道和商业排烟道。

三、烟道概述及分类3.1 住宅的烟道，是指住宅用于厨房、卫生间排放烟和烹饪废气及通风的竖向排气道。

目前在住宅中所用的排气道主要形式是在住宅中设置竖向穿越各楼层的管道，通过机械(抽油烟机或排风扇)将各楼层厨房、卫生间的废气收集后，集中排出。

3.2 住宅排气道按照产品特性分为：自排式排气道、变压式排气道、止逆阀是排气道、变压与止逆阀式排气道等。

四、设计、制作、安装及施工要求4.1 设计要求◎条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500左右），做成为首层现浇钢筋混凝土烟道。

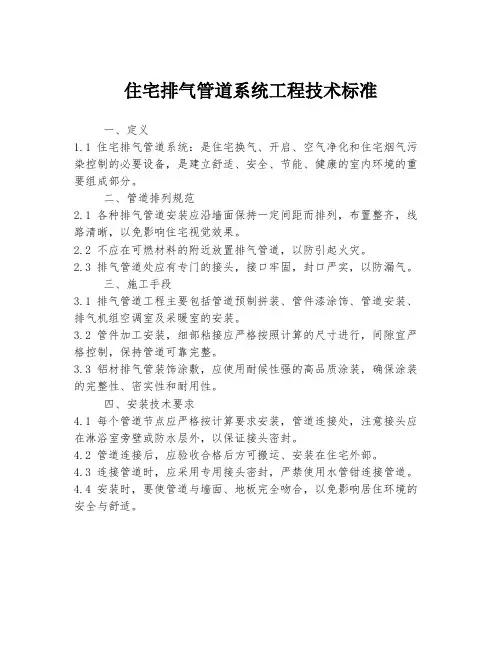

住宅排气管道系统工程技术标准
一、定义
1.1 住宅排气管道系统：是住宅换气、开启、空气净化和住宅烟气污染控制的必要设备，是建立舒适、安全、节能、健康的室内环境的重要组成部分。

二、管道排列规范
2.1 各种排气管道安装应沿墙面保持一定间距而排列，布置整齐，线路清晰，以免影响住宅视觉效果。

2.2 不应在可燃材料的附近放置排气管道，以防引起火灾。

2.3 排气管道处应有专门的接头，接口牢固，封口严实，以防漏气。

三、施工手段
3.1 排气管道工程主要包括管道预制拼装、管件漆涂饰、管道安装、排气机组空调室及采暖室的安装。

3.2 管件加工安装，细部粘接应严格按照计算的尺寸进行，间隙宜严格控制，保持管道可靠完整。

3.3 铝材排气管装饰涂敷，应使用耐候性强的高品质涂装，确保涂装的完整性、密实性和耐用性。

四、安装技术要求
4.1 每个管道节点应严格按计算要求安装，管道连接处，注意接头应在淋浴室旁壁或防水层外，以保证接头密封。

4.2 管道连接后，应验收合格后方可搬运、安装在住宅外部。

4.3 连接管道时，应采用专用接头密封，严禁使用水管钳连接管道。

4.4 安装时，要使管道与墙面、地板完全吻合，以免影响居住环境的安全与舒适。

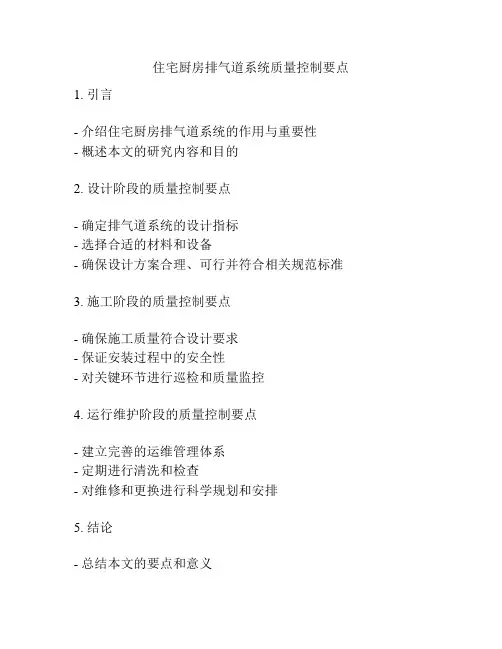

住宅厨房排气道系统质量控制要点1. 引言- 介绍住宅厨房排气道系统的作用与重要性- 概述本文的研究内容和目的2. 设计阶段的质量控制要点- 确定排气道系统的设计指标- 选择合适的材料和设备- 确保设计方案合理、可行并符合相关规范标准3. 施工阶段的质量控制要点- 确保施工质量符合设计要求- 保证安装过程中的安全性- 对关键环节进行巡检和质量监控4. 运行维护阶段的质量控制要点- 建立完善的运维管理体系- 定期进行清洗和检查- 对维修和更换进行科学规划和安排5. 结论- 总结本文的要点和意义- 展望未来住宅厨房排气道系统质量控制的发展趋势注：本文提纲仅供参考，实际写作中具体章节和内容可根据需要进行调整和补充。

第一章：引言厨房排气道系统是住宅中一个不可或缺的设备，它的作用是将厨房中产生的油烟、热气和异味排出房间外部，确保室内空气质量，保证人们的生活和健康。

住宅厨房排气道系统的质量控制对于住房安全、舒适性和健康环境有着至关重要的作用。

目前，随着人们对居住质量的要求不断提高，住宅厨房排气道系统的质量也越来越受到关注。

本文将从设计、施工和运行维护三个阶段分别进行探讨和分析，明确住宅厨房排气道系统质量控制的关键要点，以便确保其有效地发挥作用，保障用户的生活质量和健康。

第二章：设计阶段的质量控制要点2.1 确定排气道系统的设计指标在设计排气道系统时，需要考虑房屋面积、用途、层数、环境等因素，如决定排气道系统的排烟量、排风量、布局方案，以及设备的选择等，需要参考国家标准和相关技术规范，确保设计的排气系统能够满足用户的实际需求及环境要求。

排气道系统的设计指标主要包括以下几个方面：- 排烟量的确定：按照房间使用情况计算，如厨房的烟道容积，灶具的热功率和使用时间等，所有指标都需要符合国家标准和相关规范；- 排风量的确定：根据燃烧热量、烹饪菜肴的数量、油烟产生量、环境因素等条件确定排风量，且确保不会造成房间负压；- 管道布局方案：根据用户的使用习惯，房间布局等因素决定排气道的走向、形式和角度等，确保符合国家及相关规范的要求；- 设备选择：为了保证系统的效率和质量，需要在设计阶段就选择符合要求的设备，比如排烟机、排风机等。

住宅排烟气道产品质量要求一、排烟气道原材料要求由于水泥薄壁预制烟道的耐火极限和抗柔性冲击性能很难达到国家标准要求，排烟气道制品应使用符合国家规范要求的高强玻镁防火板等防火材料组合拼装制成，以消除排烟气道内油垢积累日久产生的火灾隐患,原材料应符合下列要求:1、玻镁防火板质量应不低于JC 688-2006《玻镁平板》中D类要求。

2、排烟道组合制作应该以无机耐火黏合材料粘接.管体不得有裂纹，内壁交界处应有三角形实心固定条, 预留导风口应通畅。

二、排烟气道质量要求1、排烟气道内应设置防串烟串味、消除管道内气体涡流和空气阻滞幕的变压八字板和变压十字板等变压拔气构件,以消除空筒排烟道的止回阀被油污粘住开启失灵后出现的串烟、串火问题。

(见附图）2、为保证排烟气道的质量稳定性，不得使用手工水泥预制烟道。

3、排烟气道制品物理力学性能应符合表 1 规定：表1 物理力学性能4、厂家提供的烟道应具备有效期内型式检验报告和通风性能检测报告,并对垂直承载力、抗柔性冲击性能进行复检，复检为见证取样送检, 检验结果应符合《住宅厨房、卫生间排气道》JG/T194或标准要求严于JG/T194的企业标准的规定.5、耐火极限应提供国家消防法定检测单位按照《通风管道耐火试验方法》GB/T17428-2009进行检验的型式检验报告，其耐火极限不低于1.O小时，该型式检验报告有效期为2年。

6、不锈钢防火止回阀必须带有和防火止回阀连为一体的导流支管设置在烟气道内.导流支管应该采用和防火止回阀相同的不锈钢材料制成。

防火止回阀应提供国家消防法定检测单位出具的型式检验报告。

检验结果应符合《排油烟气防火止回阀》GA/T798的规定，其耐火极限不低于1。

O小时.7、排气道产品通风性能检验报告内必须有对管道内部结构的描述，检测依据应该参照《非金属及复合风管》JG/T258中的通风性能测试方法。

（允许不是直接生产销售商的通风性能检测报告，但是该通风性能检测报告的排气道产品结构形式和技术要求需和供货排气道产品一致，并由报告委托单位或受检单位出具授权使用书给烟道的直接生产销售商方可进入工程使用.）。

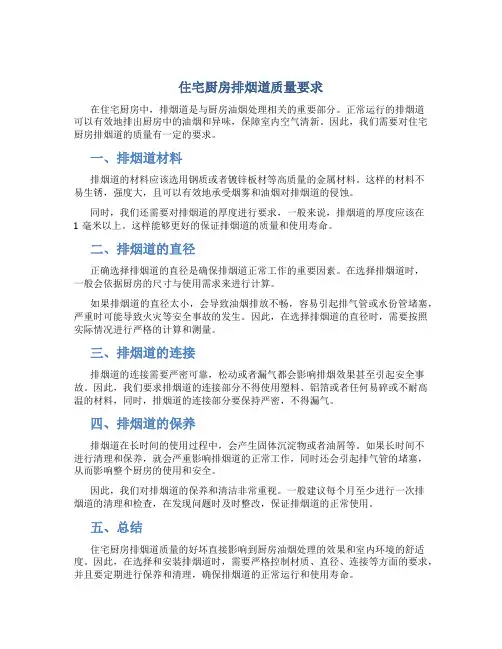

住宅厨房排烟道质量要求在住宅厨房中，排烟道是与厨房油烟处理相关的重要部分。

正常运行的排烟道可以有效地排出厨房中的油烟和异味，保障室内空气清新。

因此，我们需要对住宅厨房排烟道的质量有一定的要求。

一、排烟道材料排烟道的材料应该选用钢质或者镀锌板材等高质量的金属材料。

这样的材料不易生锈，强度大，且可以有效地承受烟雾和油烟对排烟道的侵蚀。

同时，我们还需要对排烟道的厚度进行要求，一般来说，排烟道的厚度应该在1毫米以上。

这样能够更好的保证排烟道的质量和使用寿命。

二、排烟道的直径正确选择排烟道的直径是确保排烟道正常工作的重要因素。

在选择排烟道时，一般会依据厨房的尺寸与使用需求来进行计算。

如果排烟道的直径太小，会导致油烟排放不畅，容易引起排气管或水份管堵塞，严重时可能导致火灾等安全事故的发生。

因此，在选择排烟道的直径时，需要按照实际情况进行严格的计算和测量。

三、排烟道的连接排烟道的连接需要严密可靠，松动或者漏气都会影响排烟效果甚至引起安全事故。

因此，我们要求排烟道的连接部分不得使用塑料、铝箔或者任何易碎或不耐高温的材料，同时，排烟道的连接部分要保持严密，不得漏气。

四、排烟道的保养排烟道在长时间的使用过程中，会产生固体沉淀物或者油屑等。

如果长时间不进行清理和保养，就会严重影响排烟道的正常工作，同时还会引起排气管的堵塞，从而影响整个厨房的使用和安全。

因此，我们对排烟道的保养和清洁非常重视。

一般建议每个月至少进行一次排烟道的清理和检查，在发现问题时及时整改，保证排烟道的正常使用。

五、总结住宅厨房排烟道质量的好坏直接影响到厨房油烟处理的效果和室内环境的舒适度。

因此，在选择和安装排烟道时，需要严格控制材质、直径、连接等方面的要求，并且要定期进行保养和清理，确保排烟道的正常运行和使用寿命。
