C25泵送混凝土配合比计算书(掺粉煤灰)

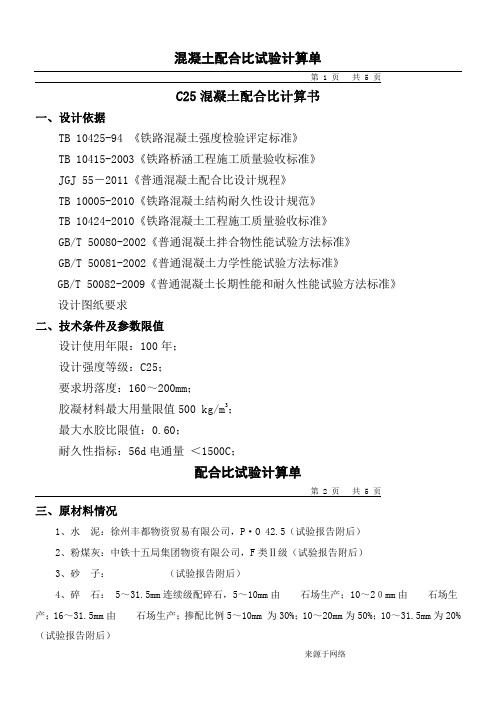

混凝土配合比试验计算单第 1 页共 5 页C25混凝土配合比计算书一、设计依据TB 10425-94 《铁路混凝土强度检验评定标准》TB 10415-2003《铁路桥涵工程施工质量验收标准》JGJ 55－2011《普通混凝土配合比设计规程》1、水泥：徐州丰都物资贸易有限公司，P·O 42.5（试验报告附后）2、粉煤灰：中铁十五局集团物资有限公司，F类Ⅱ级（试验报告附后）3、砂子：（试验报告附后）4、碎石： 5～31.5mm连续级配碎石，5～10mm由石场生产；10～2０mm由石场生产；16～31.5mm由石场生产；掺配比例5～10mm 为30%；10～20mm为50%；10～31.5mm为20%（试验报告附后）5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂（试验报告附后）6、水：混凝土拌和用水（饮用水）（试验报告附后）四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》JGJ55—2011、《铁路桥涵工程施工质量验收标准》TB 10415-2003，混凝土的配制强度采用下式确定：（2）按照《铁路混凝土结构耐久性设计设计规范》TB10005-2010规定，根据现场情况：1.0%、3、计算胶凝材料用量:m0= mw0÷W/B=169/0.46=367(kg/m3)，其中粉煤灰掺量为30%，粉煤灰用量mf=m×30%=367×30%=110(kg/m3), 减水剂用量：m外= m×1.0%=367×1.0%=3.67(kg/m3)；水泥用量：mc=m-mf-m外=367-110-3.67=253(kg/m3),根据普通混凝土配合比设计规程，该胶凝材料用量符合技术要求；4、确定砂率：根据设计要求及砂石材料的组成，βs0取35%；5、砂石重量:设混凝土密度为2450kg/m3。

367+ms0+mg0+169=245035%=ms0/（ms0+mg0）×100%解之得：ms0=670 (kg/m3) mg0=1244(kg/m3)6、初步基准配合比为：（单位：kg/m3）水泥：粉煤灰：砂：碎石：水：减水剂表5：C25 混凝土拌合物性能结果六、C25混凝土力学性、耐久性能根据C25混凝土拌合物性能试验结果，初步选定的配合比混凝土拌合物性能W/B=0.46能满足要求；按上述配合比成型力学能性能试验抗压强度、电通量试验结果见表6：表6：C25混凝土力学性能及电通量试验结果。

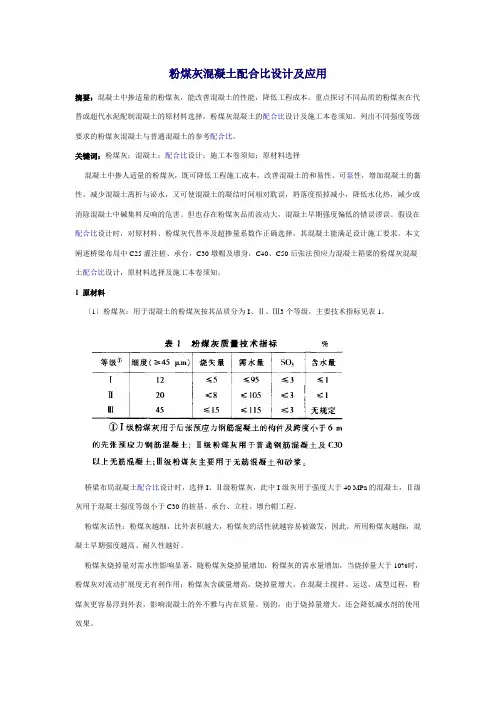

粉煤灰混凝土配合比设计及应用摘要：混凝土中掺适量的粉煤灰，能改善混凝土的性能，降低工程成本。

重点探讨不同品质的粉煤灰在代替或超代水泥配制混凝土的原材料选择，粉煤灰混凝土的配合比设计及施工本卷须知。

列出不同强度等级要求的粉煤灰混凝土与普通混凝土的参考配合比。

关键词：粉煤灰；混凝土；配合比设计；施工本卷须知；原材料选择混凝土中掺人适量的粉煤灰，既可降低工程施工成本，改善混凝土的和易性、可泵性，增加混凝土的黏性，减少混凝土离析与泌水，又可使混凝土的凝结时间相对耽误，坍落度损掉减小，降低水化热，减少或消除混凝土中碱集料反响的危害。

但也存在粉煤灰品质波动大，混凝土早期强度偏低的错误谬误。

假设在配合比设计时，对原材料、粉煤灰代替率及超掺量系数作正确选择，其混凝土能满足设计施工要求。

本文阐述桥梁布局中C25灌注桩、承台，C30墩帽及墩身，C40、C50后张法预应力混凝土箱梁的粉煤灰混凝土配合比设计，原材料选择及施工本卷须知。

1 原材料〔1〕粉煤灰：用于混凝土的粉煤灰按其品质分为I、Ⅱ、Ⅲ3个等级，主要技术指标见表1。

桥梁布局混凝土配合比设计时，选择I、Ⅱ级粉煤灰，此中I级灰用于强度大于40 MPa的混凝土，Ⅱ级灰用于混凝土强度等级小于C30的桩基、承台、立柱、墩台帽工程。

粉煤灰活性：粉煤灰越细，比外表积越大，粉煤灰的活性就越容易被激发，因此，所用粉煤灰越细，混凝土早期强度越高、耐久性越好。

粉煤灰烧掉量对需水性影响显著，随粉煤灰烧掉量增加，粉煤灰的需水量增加，当烧掉量大于10%时，粉煤灰对流动扩展度无有利作用；粉煤灰含碳量增高，烧掉量增大，在混凝土搅拌、运送、成型过程，粉煤灰更容易浮到外表，影响混凝土的外不雅与内在质量。

别的，由于烧掉量增大，还会降低减水剂的使用效果。

需水量与粉煤灰的细度、烧掉量也有必然的关系，一般来说粉煤灰需水量越小，对混凝土性能越有利。

粉煤灰越细，需水量越小；烧掉量越大，需水量也越大。

所以粉煤灰的需水量指标可以综合反映出粉煤灰的性能。

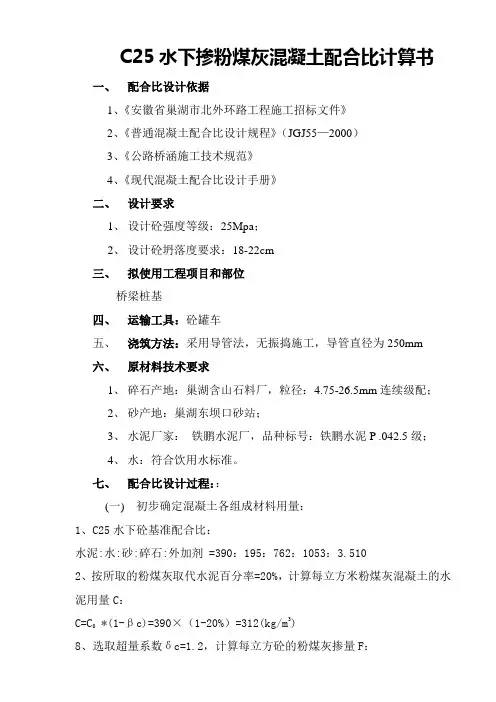

C25水下掺粉煤灰混凝土配合比计算书一、配合比设计依据1、《安徽省巢湖市北外环路工程施工招标文件》2、《普通混凝土配合比设计规程》（JGJ55—2000）3、《公路桥涵施工技术规范》4、《现代混凝土配合比设计手册》二、设计要求1、设计砼强度等级：25Mpa；2、设计砼坍落度要求：18-22cm三、拟使用工程项目和部位桥梁桩基四、运输工具：砼罐车五、浇筑方法：采用导管法，无振捣施工，导管直径为250mm六、原材料技术要求1、碎石产地：巢湖含山石料厂，粒径：4.75-26.5mm连续级配；2、砂产地：巢湖东坝口砂站；3、水泥厂家：铁鹏水泥厂，品种标号：铁鹏水泥P .042.5级；4、水：符合饮用水标准。

七、配合比设计过程：：(一) 初步确定混凝土各组成材料用量：1、C25水下砼基准配合比：水泥:水:砂:碎石:外加剂 =390：195：762：1053：3.5102、按所取的粉煤灰取代水泥百分率=20%，计算每立方米粉煤灰混凝土的水泥用量C：C=C0 *(1-βc)=390×（1-20%）=312(kg/m3)8、选取超量系数δc=1.2，计算每立方砼的粉煤灰掺量F：F=1.2×（390-312）=93.6(kg/m3)9、粉煤灰超出的体积，扣除同体积细集料用量S=762-（390×20%×1.2-390×20%）/2.2×2.6=744(kg/m3)10、确定外加剂用量（减水剂JM-Ⅵ型）减水剂用量：1.0%×C=1.0%×(312+93.6) =4.056(kg/m3)11、确定初步试验配合比：水泥:水:砂:碎石:粉煤灰:外加剂 =312:195:744:1053:93.6:4.056（kg/m3）（二）试拌，调整：1、经过试拌，坍落度不满足要求，调浆5.7%，βs=43%C=312（1+5.7%）=330(kg/m3) W=（330+93.6）/0.48=203(kg/m3) S=(2424-330-93.6-203)×43%=773 G=1024测得坍落度T=195mm，满足设计要求；实测湿表观密度P=2435kg/m3，无需调整。

混凝土配合比计算书1、混凝土基本规定的检验1） 细骨料要求提示：根据JGJ55-2011中条款7.4.1的要求，有泵送要求的混凝土所采用的细骨料通过公称直径315μm 筛孔的颗粒含量不宜少于15%。

2） 坍落度要求提示：根据JGJ55-2011中条款7.4.3的要求，有泵送要求的混凝土泵送混凝土试配时应考虑坍落度经时损失。

2、确定水胶比1） 确定强度回归系数当不具备建立水胶比与混凝土强度关系式的统计资料时，查JGJ55-2011中表5.1.2表5.1.2 回归系数（αa 、αb ）取值表可得，回归系数αa 为0.53，回归系数αb 为0.20。

2） 计算混凝土配制强度混凝土的设计强度等级小于C60，按照JGJ55-2011中公式(4.0.1-1)σ645.1,0,+≥k cu cu f f （4.0.1-1）式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值，这里取设计混凝土强度等级值（MPa ）；σ——混凝土强度标准差（MPa ）； 计算得到混凝土的配制强度应满足f cu,0≥36.580MPa ，因此取配制强度f cu,0为36.6MPa 。

3） 计算水胶比混凝土设计强度等级不大于C60，根据JGJ55-2011中公式(5.1.1)，b b a cu ba f f f B W ⋅⋅+⋅=ααα0,/ （5.1.1-1）式中：W/B ——混凝土水胶比；αa 、αb ——回归系数，按本规程5.1.2条取值应符合本规程5.1.2的规定； f b ——胶凝材料28d 胶砂强度（MPa ），试验方法应按现行国家标准《水泥胶砂强度检验方法（ISO 法）》GB/T 17671执行； 计算得混凝土的水胶比W/B 为0.6325。

3、计算用水量1） 推定用水量基准值对于流动性或大流动性混凝土的用水量，首先，根据JGJ55-2011表5.2.1-2，选取（并插值）得到碎石 最大公称粒径31.5mm 且满足坍落度90mm 的塑性混凝土的用水量为基础，即205.00kg ；31 本表用水量系采用中砂时的取值。

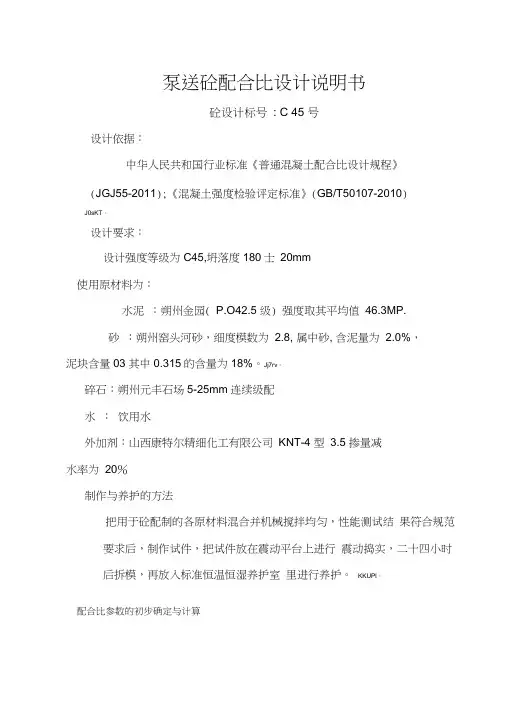

泵送砼配合比设计说明书砼设计标号: C 45 号设计依据：中华人民共和国行业标准《普通混凝土配合比设计规程》(JGJ55-2011);《混凝土强度检验评定标准》(GB/T50107-2010)J0sKT。

设计要求：设计强度等级为C45,坍落度180士20mm使用原材料为：水泥：朔州金园( P.O42.5 级) 强度取其平均值46.3MP.砂：朔州窑头河砂，细度模数为 2.8, 属中砂, 含泥量为 2.0%，泥块含量03 其中0.315的含量为18%。

Jj7rv。

碎石：朔州元丰石场5-25mm连续级配水：饮用水外加剂：山西康特尔精细化工有限公司KNT-4 型 3.5 掺量减水率为20％制作与养护的方法把用于砼配制的各原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，把试件放在震动平台上进行震动捣实，二十四小时后拆模，再放入标准恒温恒湿养护室里进行养护。

KKUPl。

配合比参数的初步确定与计算预拌混凝土配合比计算试拌按初步配合比，取15L砼的材料用量进行试拌,各材料用量为：水泥:6.96 Kg水:2.94 Kg砂：11.1 Kg碎石(5-25mn): 15.3 Kg粉煤灰：OKg 外加剂：0.24Kg1、调整工作性混凝土拌和物经测定，坍落度为190mm符合要求，和易性、粘聚性、保水性良好；经试配后测定湿表观密度为2428kg/m3,实测值和计算值之差没有超过2%不需调整。

nEgfU。

1、基准配合比B(W/C)=0.42每比关联配合比的确定为了便于比较，增加二个关联配合比。

基准配合比B(W/C)=0.42用水量和其他掺量保持不变，基准水灰比(0.42 )分别减小和增大0.05 ;砂率分别减小和增大1%另两组水灰比分别为(①/c )A=0.37,v1bJ3。

(3 /c ) C=0.47计算过程如下：A 组：(3 /c ) A=0.37,用水量不变为196Kg。

水泥为：196/0.37=530Kg 外加剂530*0.035=18.6Kg砂率变为41%。

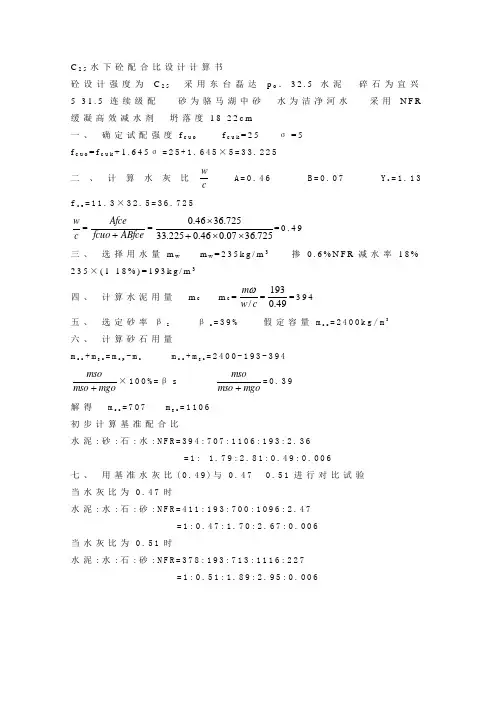

砼设计强度为C 25 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度18-22c m一、 确定试配强度f c u o f c u k =25 σ=5 f c u o =f c u k +1.645σ=25+1.645×5=33.225 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.0225.33725.3646.0⨯⨯+⨯=0.49 三、 选择用水量m w m w =235k g /m 3 掺0.6%N F R 减水率18% 235×(1-18%)=193k g /m 3四、 计算水泥用量 m c m c =c w m /ω=49.0193=394 五、 选定砂率βsβs=39% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-193-394mgo mso mso +×100%=βs mgomso mso+=0.39解得 m s o =707 m g o =1106 初步计算基准配合比水泥:砂:石:水:N F R =394:707:1106:193:2.36=1: 1.79:2.81:0.49:0.006七、 用基准水灰比(0.49)与0.47 0.51进行对比试验 当水灰比为0.47时水泥:水:石:砂:N F R =411:193:700:1096:2.47=1:0.47:1.70:2.67:0.006当水灰比为0.51时水泥:水:石:砂:N F R =378:193:713:1116:227=1:0.51:1.89:2.95:0.006砼设计强度为C 30 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度18-22c m一、 确定试配强度f c u o f c u k =30 σ=5 f c u o =f c u k +1.645σ=30+1.645×5=38.23M p a 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.023.38725.3646.0⨯⨯+⨯=0.43 三、 选择用水量m w m w =232k g /m 3 掺0.6%N F R 减水率18% 232×(1-18%)=190k g /m 3四、 计算水泥用量 m c m c =c w m /ω=43.0190=442 五、 选定砂率βsβs=39% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-190-442mgo mso mso +×100%=βs mgomso mso+=0.39解得 m s o =690 m g o =1078 初步计算基准配合比水泥:砂:石:水:N F R =442:690:1078:190:2.65=1: 1.56:2.44:0.43::0.006七、 用基准水灰比(0.43)与0.45 0.41进行对比试验 当水灰比为0.45时水泥:砂:石:水:N F R =422:697:700:1091:190:2.53 =1:1.65:2.59:0.45:0.006 当水灰比为0.41时水泥:砂:石:水:N F R =463:681:1066:190:2.78 =1:1.47:2.30:0.41:0.006砼设计强度为C 25 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =25 σ=5 f c u o =f c u k +1.645σ=25+1.645×5=33.225 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.0225.33725.3646.0⨯⨯+⨯=0.49 三、 选择用水量m w m w =185k g /m 3 四、 计算水泥用量 m c m c =c w m /ω=49.0185=378 五、 选定砂率βsβs=33% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-185-378mgo mso mso +×100%=βs mgomso mso+=0.33解得 m s o =606 m g o =1231 初步计算基准配合比水泥:砂:石:水=378:606:1231:185=1:1.60:3.26:0.49七、 用基准水灰比(0.49)与0.47 0.51进行对比试验 当水灰比为0.47时水泥:砂:石:水=394:600:1221:185=1:1.52:3.10:0.47当水灰比为0.51时水泥:砂:石:水=360:611:1241:185=1:1.68:3.42:0.51砼设计强度为C 30 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R 缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =30 σ=5 f c u o =f c u k +1.645σ=30+1.645×5=38.23 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.023.38725.3646.0⨯⨯+⨯=0.43 三、 选择用水量m w m w =185k g /m 3 四、 计算水泥用量 m c m c =c w m /ω=43.0185=430 五、 选定砂率βsβs=33% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-185-430mgo mso mso +×100%=βs mgomso mso+=0.33解得 m s o =589 m g o =1196 初步计算基准配合比水泥:砂:石:水=430:589:1196:185=1:1.37:2.78:0.43七、 用基准水灰比(0.43)与0.41 0.45进行对比试验 当水灰比为0.41时水泥:砂:石:水=451:582:1182:185=1:1.29:2.62:0.41当水灰比为0.45时水泥:砂:石:水=411:595:1209:185=1:1.45:2.94:0.45砼设计强度为C 20 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =20 σ=5 f c u o =f c u k +1.645σ=20+1.645×5=28.225 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.0225.28725.3646.0⨯⨯+⨯=0.57 三、 选择用水量m w m w =185k g /m 3 四、 计算水泥用量 m c m c =c w m /ω=57.0185=325 五、 选定砂率βsβs=34% 假定容量m c o =2400k g /m3六、 计算砂石用量m s o +m g o =m c p -m c m s o +m g o =2400-185-325mgo mso mso +×100%=βs mgomso mso+=0.34解得 m s o =643 m g o =1247 初步计算基准配合比水泥:砂:石:水=325:643:1247:185=1:1.98:3.84:0.57七、 用基准水灰比(0.57)与0.54 0.60进行对比试验 当水灰比为0.54时水泥:砂:石:水=343:636:1236:185=1:1.85:3.60:0,54当水灰比为0.60时水泥:砂:石:水=308:648:1259:185=1:2.10:1.94:0.60砼设计强度为C 15 采用东台磊达p o ．32.5水泥 碎石为宜兴5-31.5连续级配 砂为骆马湖中砂 水为洁净河水 采用N F R缓凝高效减水剂 坍落度5-7c m一、 确定试配强度f c u o f c u k =15 σ=4 f c u o =f c u k +1.645σ=15+1.645×4=21.58 二、计算水灰比cwA =0.46B =0.07 Y c =1.13 f c e =11.3×32.5=36.725c w =ABfce fcuo Afce +=725.3607.046.05821725.3646.0⨯⨯+⨯。

大掺量矿物掺合料C25自密实混凝土的配制与应用徐仁崇【摘要】采用大掺量粉煤灰和石灰石粉配制C25自密实混凝土,对混凝土的性能进行研究,并将配制的C25自密实混凝土应用于实际工程.结果表明,采用450 kg/m3的胶凝材料,并掺入50%的粉煤灰和石灰石粉,能够配制性能良好的C25自密实混凝土;掺入适量粉煤灰能够提高自密实混凝土的流动性,同时可以减少硬化混凝土的干燥收缩;石灰石粉可提高混凝土拌合物的粘聚性,但是不利于混凝土后期强度增长,且会增加混凝土的干燥收缩;在实际工程中,应加强混凝土的早期养护并适当延长养护时间,并以60 d抗压强度作为混凝土强度评定及验收依据.%In this paper,C25 self-compacting concrete was made by using large amount of fly ash and limestone powder. Next, the performance of concrete was studied and the concrete was applied to engineering. The results showed that the high performance C25 self-compacting concrete can be made using cementing material which is 450 kg/m3 and mixed with 50% fly ash and limestone powder. Proper amount of fly ash can improve the fluidity of concrete mixture and reduce the drying shrinkage of concrete. Limestone powder can improve the cohesiveness of concrete mixture,but not conducive to the growth of the late strength of concrete,and the drying shrinkage of concrete will increase also. In practical engineering,it is necessary to strengthen the early curing of concrete and prolong the curing time appropriately,and use 60 d compressive strength as the basis of concrete strength evaluation and acceptance.【期刊名称】《新型建筑材料》【年(卷),期】2017(044)009【总页数】4页(P9-11,63)【关键词】C25自密实混凝土;粉煤灰;石灰石粉;工程应用【作者】徐仁崇【作者单位】厦门市建筑科学研究院集团股份有限公司,福建厦门 361004;厦门天润锦龙建材有限公司,福建厦门 361024【正文语种】中文【中图分类】TU528.53相比普通混凝土，自密实混凝土能够在自重作用下快速流动、密实，即使存在致密钢筋也能充分填充模板并获得良好均质性和强度，在工程中使用可提高工程效率，减少施工噪音污染，保证工程质量，符合绿色施工和节能环保的要求。

C25泵送混凝土配合比计算一、 设计说明设计强度等级C25Mpa 坍落度160±30mm 。

拟用于桥梁工程。

运距：17km . 施工方法：泵送 . 运输方式：水泥硂搅拌车二、 设计依据1、《普通混凝土配合比设计规程》JGJ55-20112、《公路桥梁施工技术规范》JTGF50-2011三、 使用材料1、 水泥采用台州海漯水泥有限公司生产海漯牌P.O42.5普通硅酸盐水泥。

2、 细集料采用仙居河砂、细度模数为M x =2.823、 粗集料采用路桥螺洋采石场5-31.5连续级配碎石。

4、 粉煤灰采用台州新开源II 级煤灰。

5、 外加剂采用上虞吉龙LonS-P 型聚羧酸高效泵送减水剂。

四、 计算步骤1、 计算配制强度M p af f c u k c u o 2.335645.125645.1=×+=+=δ 2、稠度按160±30mm 计 3、集料最大粒径按《普通混凝土配合比设计规程》选定31.5mm 4、 确定水泥实际强度：经实验得出该水泥取富余系数1.13Mpa fceg r c ce 0.485.4213.1f =×=•=5、 计算水胶比：ce b a cuo ce a f a a f f a C W ∙∙+∙= 得：66.0288.3844.250.4820.053.02.334853.0==××+×=C W 6、 确定单位用水量，并计算出每立方米水泥混凝土总用水量。

每立方米混凝土的用水量，坍落度160±30mm ，使用外加剂参量为胶凝材料总量的2.2％。

选用水量为185kg 。

按规范要求水胶不小于0.55。

且水泥用量不少于275kg 。

因此取基准水胶比0.55。

7、 确定单位胶凝材料总量：kg cw m wo c 33655.0185m 0=== ① 粉煤灰替代10％，超量系数1.43。

kg m c co 6.3310336m f =⨯=∙=％βkg m fo 0.4843.16.33=⨯=. .取48kg② 水泥用量：kg m cf 30234336＝-=8、选定砂率：查表选用砂率为48.5％ 9、 集料用量：质量法cp wo so go co m m m m m =+++()wo co cp go so m m m m m +=+－已知单位用水量为185kg ，单位胶凝材料总量为350kg,外加剂参量7.7kg 。

泵送混凝土施工计算书计算依据：1、《大体积混凝土施工标准》GB50496-20182、《混凝土泵送施工技术规程》JGJ/T10-20113、《建筑施工计算手册》江正荣编著一、泵送能力计算水平配管长度l(m) 120 垂直配管长度h(m) 0每米垂直管换算长度k 4 软管根数m(根) 1每根软管换算长度f 20 弯管个数n1(个) 2每个弯管换算长度b 12 变径管个数n2(个) 3每个变径管换算长度t 16 混凝土泵车最大出口压力P max(Pa) 4710000混凝土输送管直径d0(m) 0.125 混凝土塌落度S(cm) 18t2/t10.3 混凝土在输送管内平均流速V0(m/s) 0.56径向压力与轴向压力之比α00.91、配管的水平换算长度L=l+kh+fm+bn1+tn2=120+4×0+20×1+12×2+16×3=212m2、混凝土泵车最大输送距离粘着系数：K1=(3.00-0.01S)·102=(3.00-0.01×18) ×102=282Pa速度系数：K2=(4.00-0.01S)·102=(4.00-0.01×18) ×102=382Pa混凝土在水平输送管内流动每米产生的压力损失：ΔP H=2[K1+K2(1+t2/t1)V0] α0/r0=2×[282+382×(1+0.3) ×0.56] ×0.9/0.062=16130.8Pa/m混凝土泵车最大输送距离：L max=P max/ΔP H =4710000/16130.8=292m二、混凝土泵车计算N1=q n/(q maxη)=89.5/(25×0.6)=6台2、小时生产率混凝土泵车或泵小时生产率：P h=60q·z·n·Kc·α=60×0.044×2×31.6×0.8×0.7=93.4m3/h 3、台班生产率P=8P h·K B=8×93.435×0.5=373.7m3/台班三、混凝土泵输出量Q1=Q max·α·η=90×0.85×0.6=45.9m3/h四、所需搅拌运输车数量N=Q1(L/S+Tt)/V=45.9×(10/30+0.75)/6=8.287≈9台。

常规C20、C25、C30混凝土配合比混凝土配合比是指混凝土中各组成材料之间的比例关系。

混凝土配合比通常用每立方米混凝土中各种材料的质量来表示，或以各种材料用料量的比例表示（水泥的质量为1）。

设计混凝土配合比的基本要求：1、满足混凝土设计的强度等级。

2、满足施工要求的混凝土和易性。

3、满足混凝土使用要求的耐久性。

4、满足上述条件下做到节约水泥和降低混凝土成本。

从表面上看，混凝土配合比计算只是水泥、砂子、石子、水这四种组成材料的用量。

实质上是根据组成材料的情况，确定满足上述四项基本要求的三大参数：水灰比、单位用水量和砂率。

混凝土按强度分成若干强度等级，混凝土的强度等级是按立方体抗压强度标准值fcu,k 划分的。

立方体抗压强度标准值是立方抗压强度总体分布中的一个值，强度低于该值得百分率不超过5%，即有95%的保证率。

混凝土的强度分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二个等级。

混凝土配合比是指混凝土中各组成材料（水泥、水、砂、石）之间的比例关系。

有两种表示方法：一种是以1立方米混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示，例如前例可写成：C:S:G=1:2.3:4.2,W/C=0.6。

1常用等级：C20水：175kg水泥：343kg 砂：621kg 石子：1261kg配合比为：0.51:1:1.81:3.68C25水：175kg水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.722 混凝土强度及其标准值符号的改变在以标号表达混凝土强度分级的原有体系中，混凝土立方体抗压强度用“R”来表达。

常用配合比一、M25混凝土（锚杆砂浆）要求维勃稠度：80~100（s）配合比P.O42.5红狮水泥：闽江河砂：碎石：粉煤灰：外加剂：水理论每方用量760 ：1100 ：—：—：—：340施工每方用量760 ：1155 ：—：—：—：285 二、C30水下混凝土（钻孔桩）要求坍落度：180~220（mm）配合比P.O42.5红狮水泥：闽江河砂：碎石：粉煤灰：外加剂：水理论每方用量300 ：762 ：1051：105 ：4.05 ：142施工每方用量300 ：800 ：1051：105 ：4.05 ：104 三、C25混凝土（隧道初期支护（喷锚砼））要求坍落度：80~130（mm）配合比P.O42.5红狮水泥：闽江河砂：碎石：强力纤维：速凝剂：水理论每方用量430 ：790 ：830 ： 1.2 ：17.2 ：200 施工每方用量430 ：830 ：830 ： 1.2 ：17.2 ：160 四、C25混凝土（隧道初期支护（喷锚砼））要求坍落度：80~130（mm）配合比P.O42.5红狮水泥：闽江河砂：碎石：速凝剂：水理论每方用量430 ：790 ：830 ：17.2 ：200施工每方用量430 ：830 ：830 ：17.2 ：160五、C40钢筋混凝土（桥、隧、涵工程）要求坍落度：100~140（mm）配合比P.O42.5红狮水泥：闽江河砂：碎石：粉煤灰：外加剂：水理论每方用量305 ：712 ：1068：155 ：4.60 ：152施工每方用量305 ：748 ：1068：155 ：4.60 ：116 六、C25非泵送混凝土（桥、隧、涵工程）要求坍落度：50~70（mm）配合比P.O42.5红狮水泥：闽江河砂：碎石：粉煤灰：外加剂：水理论每方用量240 ：688 ：1220：90 ：3.30 ：135施工每方用量240 ：722 ：1220：90 ：3.30 ：101 七、C25泵送混凝土（桥、隧、涵工程）要求坍落度：100~140（mm）配合比P.O42.5红狮水泥：闽江河砂：碎石：粉煤灰：外加剂：水理论每方用量260 ：735 ：1151：90 ： 3.50 ：140施工每方用量260 ：772 ：1151：90 ： 3.50 ：103 八、C30钢筋混凝土（桥梁工程）要求坍落度：100~140（mm）配合比P.O42.5红狮水泥：闽江河砂：碎石：粉煤灰：外加剂：水理论每方用量300 ：730 ：1095：90 ：3.9 ：140施工每方用量300 ：766 ：1095：90 ：3.9 ：104备注：1、砂含水率由试验人员现场测定，碎石含水率按0%计。

c25混凝土一方的配合比C25混凝土是指抗压强度为25MPa的混凝土材料。

它是由水泥、砂、石子和适量的水按照一定的配合比进行混合而成的。

本文将详细介绍C25混凝土的配合比及其相关内容。

一、C25混凝土的配合比C25混凝土的配合比通常以水泥、砂、石子的比例来表示。

一般而言，C25混凝土的配合比为1:1.5:3，即1份水泥：1.5份砂：3份石子。

这个配合比是根据混凝土所需的抗压强度、工程要求和材料性能等因素来确定的。

二、C25混凝土的材料选择1. 水泥：C25混凝土中常使用普通硅酸盐水泥或矿渣水泥。

水泥的选择应符合国家标准，并具有合格的质量证书。

2. 砂：C25混凝土中的砂一般选用细砂或中砂。

砂的质量应符合国家标准，并且不得含有过多的杂质。

3. 石子：C25混凝土中的石子一般选用粗砂或中砂。

石子的质量应符合国家标准，并且不得含有过多的杂质。

4. 水：C25混凝土的水应选用清洁、无污染的自来水或淡水。

水的用量应根据实际需要进行适量调整。

三、C25混凝土的施工工艺1. 配料：按照配合比计算好所需的水泥、砂、石子的用量，将其放入搅拌机或人工搅拌桶中进行充分的混合。

2. 搅拌：使用搅拌机进行搅拌时，应将水和一部分砂、石子放入搅拌机内，搅拌片刻后再加入水泥和剩余的砂、石子。

搅拌时间一般为3-5分钟，直至混凝土均匀。

3. 浇筑：将搅拌好的混凝土倒入模板或施工现场，用铁锹或振动器进行均匀浇筑。

4. 养护：浇筑完成后，应及时进行养护，一般采用覆盖保温或喷水养护的方式。

养护时间一般为7-14天，以保证混凝土的强度和稳定性。

四、C25混凝土的应用领域C25混凝土具有一定的抗压强度和耐久性，广泛应用于建筑工程、道路工程、桥梁工程等领域。

在建筑工程中，C25混凝土常用于楼板、梁柱、墙体等部位的施工。

在道路工程中，C25混凝土常用于路面、人行道等的铺设。

在桥梁工程中，C25混凝土常用于桥墩、桥台等的建设。

总结：C25混凝土是一种常用的建筑材料，其配合比以及施工工艺都需要严格控制。
